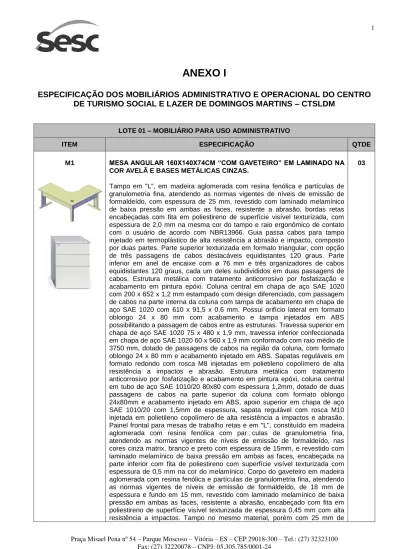

ANEXO I ESPECIFICAÇÃO DOS MOBILIÁRIOS ADMINISTRATIVO E OPERACIONAL DO CENTRO DE TURISMO SOCIAL E LAZER DE DOMINGOS MARTINS CTSLDM

ANEXO I

ESPECIFICAÇÃO DOS MOBILIÁRIOS ADMINISTRATIVO E OPERACIONAL DO CENTRO

DE TURISMO SOCIAL E LAZER DE DOMINGOS MARTINS – CTSLDM

LOTE 01 – MOBILIÁRIO PARA USO ADMINISTRATIVO

ITEM ESPECIFICAÇÃO QTDE

M1 MESA ANGULAR 160X140X74CM “COM GAVETEIRO” EM LAMINADO NA COR AVELÃ E BASES METÁLICAS CINZAS.

Tampo em "L", em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com espessura de 25 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, bordas retas encabeçadas com fita em poliestireno de superfície visível texturizada, com espessura de 2,0 mm na mesma cor do tampo e raio ergonômico de contato com o usuário de acordo com NBR13966. Guia passa cabos para tampo injetado em termoplástico de alta resistência a abrasão e impacto, composto por duas partes. Parte superior texturizada em formato triangular, com opção de três passagens de cabos destacáveis equidistantes 120 graus. Parte inferior em anel de encaixe com ø 76 mm e três organizadores de cabos equidistantes 120 graus, cada um deles subdivididos em duas passagens de cabos. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Coluna central em chapa de aço SAE 1020 com 200 x 652 x 1,2 mm estampado com design diferenciado, com passagem de cabos na parte interna da coluna com tampa de acabamento em chapa de aço SAE 1020 com 610 x 91,5 x 0,6 mm. Possui orifício lateral em formato oblongo 24 x 80 mm com acabamento e tampa injetados em ABS possibilitando a passagem de cabos entre as estruturas. Travessa superior em chapa de aço SAE 1020 75 x 480 x 1,9 mm, travessa inferior confeccionada em chapa de aço SAE 1020 60 x 560 x 1,9 mm conformado com raio médio de 3750 mm, dotado de passagens de cabos na região da coluna, com formato oblongo 24 x 80 mm e acabamento injetado em ABS. Sapatas reguláveis em formato redondo com rosca M8 injetadas em polietileno copolímero de alta resistência a impactos e abrasão. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi, coluna central em tubo de aço SAE 1010/20 80x80 com espessura 1,2mm, dotado de duas passagens de cabos na parte superior da coluna com formato oblongo 24x80mm e acabamento injetado em ABS, apoio superior em chapa de aço SAE 1010/20 com 1,5mm de espessura, sapata regulável com rosca M10 injetada em polietileno copolímero de alta resistência a impactos e abrasão. Painel frontal para mesas de trabalho retas e em "L", constituído em madeira aglomerada com resina fenólica com par�culas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, nas cores cinza matrix, branco e preto com espessura de 15mm, e revestido com laminado melamínico de baixa pressão em ambas as faces, encabeçada na parte inferior com fita de poliestireno com superfície visível texturizada com espessura de 0,5 mm na cor do melamínico. Corpo do gaveteiro em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura e fundo em 15 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita em poliestireno de superfície visível texturizada de espessura 0,45 mm com alta resistência a impactos. Tampo no mesmo material, porém com 25 mm de

espessura, fita em poliestireno de superfície visível texturizada de 2,0 mm de espessura. Conjunto gaveta em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com frente de 18 mm de espessura, laterais e fundo em 15 mm de espessura, densidade média de 600 kg/m, revestida com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão. Para frente da gaveta, encabeçada com fita de poliestireno de superfície visível texturizada com espessura de 0,45 mm no corpo e 1 mm na frente da gaveta, com alta resistência a impactos e base da gaveta em chapa de fibra de madeira de 3,2 mm de espessura com revestimento melamínico na face superior. Sistema de travamento da gaveta através de haste de alumínio resistente a tração com acionamento frontal através de fechadura com chave de alma interna com capa plástica externa de proteção em polietileno injetado e sistema escamoteável para adaptar-se ao móvel caso não seja retirada, e minimizar choques acidentais ao usuário. Corrediça da gaveta menor fabricada em aço laminado SAE 1020 com deslizamento suave através de roldanas de poliacetal autolubrificada com tratamento anticorrosivo fosfatizante e acabamento em pintura epóxi, presas ao corpo do gaveteiro através de parafuso auto cortante para madeira. Corrediça da gaveta para pastas suspensas fabricada em aço laminado SAE 1020 com deslizamento suave através de esferas de rolamento e sistema de haste telescópica, facilitando o acesso a todas as pastas acondicionadas. Suporte metálico para pastas suspensas fabricado em haste cilíndrica de aço SAE 1020 com tratamento anticorrosivo e acabamento zincado branco, fixadas a madeira através de bucha plástica de rosca milimétrica. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Rodízios de duplo giro, com corpo e rodas injetadas em termoplástico de alta resistência, eixo e chapa de fixação em aço SAE 1020, dimensão de rodas de 36,5 mm de diâmetro e suporte de carga máxima de 40 kg por rodízio. Fixação ao móvel através de parafusos rosca auto cortante para madeira. MODELO DE REFERÊCIA: LINHA SISTEMA-Z MARELLI, OU DE

QUALIDADE IGUAL OU SUPERIOR.

M2 MESA ANGULAR 140X140X74CM COM GAVETEIRO EM LAMINADO NA COR AVELÃ E BASES METÁLICAS CINZAS

Tampo em "L", em madeira aglomerada com resina fenólica e particulas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com espessura de 25 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, bordas retas encabeçadas com fita em poliestireno de superfície visível texturizada, com espessura de 2,0 mm na mesma cor do tampo e raio ergonômico de contato com o usuário de acordo com NBR13966. Guia passa cabos para tampo injetado em termoplástico de alta resistência a abrasão e impacto, composto por duas partes. Parte superior texturizada em formato triangular, com opção de três passagens de cabos destacáveis equidistantes 120 graus. Parte inferior em anel de encaixe com ø 76 mm e três organizadores de cabos equidistantes 120 graus, cada um deles subdivididos em duas passagens de cabos. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Coluna central em chapa de aço SAE 1020 com 200 x 652 x 1,2 mm estampado com design diferenciado, com passagem de cabos na parte interna da coluna com tampa de acabamento em chapa de aço SAE 1020 com 610 x 91,5 x 0,6 mm. Possui orifício lateral em formato oblongo 24 x 80 mm com acabamento e tampa injetados em ABS possibilitando a passagem de cabos entre as estruturas. Travessa superior em

chapa de aço SAE 1020 75 x 480 x 1,9 mm, travessa inferior confeccionada em chapa de aço SAE 1020 60 x 560 x 1,9 mm conformado com raio médio de 3750 mm, dotado de passagens de cabos na região da coluna, com formato oblongo 24 x 80 mm e acabamento injetado em ABS. Sapatas reguláveis em formato redondo com rosca M8 injetadas em polietileno copolímero de alta resistência a impactos e abrasão. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi, coluna central em tubo de aço SAE 1010/20 80x80 com espessura 1,2mm, dotado de duas passagens de cabos na parte superior da coluna com formato oblongo 24x80mm e acabamento injetado em ABS, apoio superior em chapa de aço SAE 1010/20 com 1,5mm de espessura, sapata regulável com rosca M10 injetada em polietileno copolímero de alta resistência a impactos e abrasão. Painel frontal para mesas de trabalho retas e em "L", constituído em madeira aglomerada com resina fenólica com partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, nas cores cinza matrix, branco e preto com espessura de 15mm, e revestido com laminado melamínico de baixa pressão em ambas as faces, encabeçada na parte inferior com fita de poliestireno com superfície visível texturizada com espessura de 0,5 mm na cor do melamínico. Corpo do gaveteiro em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura e fundo em 15 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita em poliestireno de superfície visível texturizada de espessura 0,45 mm com alta resistência a impactos. Tampo no mesmo material, porém com 25 mm de espessura, fita em poliestireno de superficie visível texturizada de espessura 2,0 mm de espessura. Conjunto gaveta em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com frente de 18 mm de espessura, laterais e fundo em 15 mm de espessura, densidade média de 600 kg/m, revestida com laminado melamínico de baixa pressão em ambas as faces, com resistente a abrasão. Para frente da gaveta, encabeçada com fita de poliestireno de superfície visível texturizada com espessura de 0,45 mm no corpo e 1 mm na frente da gaveta, com alta resistência a impactos e base da gaveta em chapa de fibra de madeira de 3,2 mm de espessura com revestimento melaminico na face superior. Sistema de travamento da gaveta através de haste de alumínio resistente a tração com acionamento frontal através de fechadura com chave de alma interna com capa plástica externa de proteção em polietileno injetado e sistema escamoteável para adaptar-se ao móvel caso não seja retirada, e minimizar choques acidentais ao usuário. Corrediça da gaveta menor fabricada em aço laminado SAE 1020 com deslizamento suave através de roldanas de poliacetal autolubrificada com tratamento anticorrosivo fosfatizante e acabamento em pintura epóxi, presas ao corpo do gaveteiro através de parafuso auto cortante para madeira. Corrediça da gaveta para pastas suspensas fabricada em aço laminado SAE 1020 com deslizamento suave através de esferas de rolamento e sistema de haste telescópica, facilitando o acesso a todas as pastas acondicionadas. Suporte metálico para pastas suspensas fabricado em haste cilíndrica de aço SAE 1020 com tratamento anticorrosivo e acabamento zincado branco, fixadas a madeira através de bucha plástica de rosca milimétrica. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Rodízios de duplo giro, com corpo e rodas injetadas em termoplástico de alta resistência, eixo e chapa de fixação em aço SAE 1020, dimensão de rodas de 36,5 mm de diâmetro e suporte de carga máxima de 40 kg por rodízio. Fixação ao móvel através de parafusos rosca auto cortante para madeira. MODELO DE REFERÊCIA: LINHA SISTEMA-Z

MARELLI, OU DE QUALIDADE IGUAL OU SUPERIOR.

M3 MESA ANGULAR 200X180X74CM COM GAVETEIRO EM LAMINADO NA COR CARVALHO GRIS E BASES METÁLICAS PRETA.

Tampo em formato "L" com a superfície de trabalho finalizada em raios tangentes permitindo ao usuário trabalhar dentro de seus envoltórios de alcance e conforto, tendo em uma das extremidades uma península de formato arredondado utilizada para reuniões, todo em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com espessura de 25 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, faces retas encabeçadas com fita de poliestireno com superfície visível texturizada com espessura de 2,0 mm na mesma cor do tampo e raio ergonômico de contato com o usuário de acordo com NBR130966, colada com processo industrial de colagem continua com cola aquecida e impregnada no aglomerado evitando a penetração de umidade. Guia passa cabos para tampo injetado em termoplástico de alta resistência a abrasão e impacto, composto por duas partes. A parte superior texturizada em formato triangular, com opção de três passagens de cabos destacáveis equidistantes 120°. Parte inferior em anel de encaixe com ø76 mm e três organizadores de cabos equidistantes 120°, cada um deles subdivididos em duas passagens de cabos. Fixado à estrutura através de parafusos rosca autocortante tipo chipboard com ø 5 mm. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Coluna central em chapa de aço SAE 1020 com 200 x 652 x 1,2 mm estampado com design diferenciado, com passagem de cabos na parte interna da coluna com tampa de acabamento em chapa de aço SAE 1020 com 610 x 91,5 x 0,6 mm. Possui orifício lateral em formato oblongo 24 x 80 mm com acabamento e tampa injetados em ABS possibilitando a passagem de cabos entre as estruturas. Travessa superior em chapa de aço SAE 1020 75 x 480 x 1,9 mm, travessa inferior confeccionada em chapa de aço SAE 1020 60 x 560 x 1,9 mm conformado com raio médio de 3750 mm, dotado de passagens de cabos na região da coluna, com formato oblongo 24 x 80 mm e acabamento injetado em ABS. Sapatas reguláveis em formato redondo com rosca M8 injetadas em polietileno copolímero de alta resistência a impactos e abrasão. Estrutura metálica com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi, coluna central em tubo de aço SAE 1010/20 80x80 com espessura 1,2mm, dotado de duas passagens de cabos na parte superior da coluna com formato oblongo 24x80mm e acabamento injetado em ABS, apoio superior em chapa de aço SAE 1010/20 com 1,5mm de espessura, sapata regulável com rosca M10 injetada em polietileno copolímero de alta resistência a impactos e abrasão. Painel frontal para mesas de trabalho retas e em "L", constituído em madeira aglomerada com resina fenólica com partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, nas cores cinza matrix, branco e preto com espessura de 15mm, e revestido com laminado melamínico de baixa pressão em ambas as faces, encabeçada na parte inferior com fita de poliestireno com superfície visível texturizada com espessura de 0,5 mm na cor do melamínico. Corpo do gaveteiro em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura e fundo em 15 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita em poliestireno de superfície visível texturizada de espessura 0,45 mm com alta resistência a impactos. Tampo no mesmo material, porém com 25 mm de espessura, fita em poliestireno de superfície visível texturizada de espessura 2,0 mm de espessura. Conjunto gaveta em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com

frente de 18 mm de espessura, laterais e fundo em 15 mm de espessura, densidade média de 600 kg/m, revestida com laminado melamínico de baixa pressão em ambas as faces, com resistente a abrasão. Para frente da gaveta, encabeçada com fita de poliestireno de superfície visível texturizada com espessura de 0,45 mm no corpo e 1 mm na frente da gaveta, com alta resistência a impactos e base da gaveta em chapa de fibra de madeira de 3,2 mm de espessura com revestimento melaminico na face superior. Sistema de travamento da gaveta através de haste de alumínio resistente a tração com acionamento frontal através de fechadura com chave de alma interna com capa plástica externa de proteção em polietileno injetado e sistema escamoteável para adaptar-se ao móvel caso não seja retirada, e minimizar choques acidentais ao usuário. Corrediça da gaveta menor fabricada em aço laminado SAE 1020 com deslizamento suave através de roldanas de poliacetal autolubrificada com tratamento anticorrosivo fosfatizante e acabamento em pintura epóxi, presas ao corpo do gaveteiro através de parafuso auto cortante para madeira. Corrediça da gaveta para pastas suspensas fabricada em aço laminado SAE 1020 com deslizamento suave através de esferas de rolamento e sistema de haste telescópica, facilitando o acesso a todas as pastas acondicionadas. Suporte metálico para pastas suspensas fabricado em haste cilíndrica de aço SAE 1020 com tratamento anticorrosivo e acabamento zincado branco, fixadas a madeira através de bucha plástica de rosca milimétrica. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Abertura das gavetas através de cavidades laterais sem a utilização de puxador aparente, perfil do puxador composto por aba de acabamento sobre as laterais da gaveta. Rodízios de duplo giro, com corpo e rodas injetadas em termoplástico de alta resistência, eixo e chapa de fixação em aço SAE 1020, dimensão de rodas de 36,5 mm de diâmetro e suporte de carga máxima de 40 kg por rodízio. Fixação ao móvel através de parafusos rosca auto cortante para madeira. MODELO DE REFERÊNCIA: LINHA SISTEMA Z MARELLI, OU

SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

M4 MESA DE REUNIÃO, D:100MM, NA COR CARVALHO GRIS E BASES METÁLICAS PRETAS.

Tampo em formato circular para reuniões, em madeira aglomerada com resina fenólica com partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com espessura de 25 mm e revestimento em laminado melamínico de baixa pressão em ambas as faces resistente a abrasão, bordas retas encabeçadas com fita em poliestireno de superficie visível texturizada ou lisa, com espessura de 2,0 mm na mesma cor do tampo e raio ergonômico no contato com o usuário de acordo com NBR13966. Fixado à estrutura através de parafusos para madeira com Ø 4,5 x 22 mm. Pé tipo disco, com travessa de base do tampo com fixação em 8 pontos equidistantes a 72,5 mm entre si, em formato de "X" confeccionado em alumínio fundido com espessura de 11 mm; fixação à coluna central através de uma haste com rosca total M10 x 600 mm, sendo fixada na parte inferior do disco através de duas porcas M10 e duas arruelas M10; coluna central de Ø 63 mm com espessura de 1,5mm e altura de 545 mm; acabamento em alumínio polido ou pintura epóxi na cor preta; base em formato de disco com Ø 650 mm. MODELO DE REFERÊNCIA: LINHA SISTEMA Z MARELLI, OU

SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

M5 MESA DE REUNIÃO 300X120CM NA COR CARVALHO GRIS E BASES METÁLICAS PRETAS.

Tampo reto para mesas autoportantes ou sistemas de estações de trabalho, em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, com espessura de 25 mm, e revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, bordas retas encabeçadas com fita em poliestireno de superfície visível, com espessura de 2,0mm na mesma cor do tampo e raio ergonômico de contato com o usuário de acordo com NBR13966. Fixado à estrutura através de parafusos rosca autocortante tipo chipboard. Caixa de mesa para acesso a pontos de energia, telefonia, lógica, HDMI e USB, medindo 115 x 265 mm, com dimensões para o recorte de encaixe no tampo de 255 x 105 mm. Aba superior e tampa em alumínio injetado e abertura de no mínimo 10 mm para passagem de cabos, abertura da tampa tipo basculante, com tratamento superficial fosfatizante e acabamento em pintura epóxi. Corpo em ABS fixado a aba através de 04 parafusos e fixação ao tampo através de 04 parafusos para madeira. Três tomadas de energia alimentadas por cabo de três fios com prensa cabos na extremidade da caixa e conector para espera de fios, três blocos para conectores RJ45 padrão Keystone, um bloco para HDMI e um bloco para USB. Estrutura em chapa metálica SAE 1020 de 0,7 mm de espessura, com tratamento anticorrosivo e antiferruginoso por fosfatização e acabamento em pintura epóxi. Dotado de sapata regulável em formato octogonal com rosca M6 x Ø 22 mm, com possibilidade de regulagem de até 20 mm, injetadas em polietileno copolímero. Fixação ao móvel através de parafusos rosca auto brocante. Barras de união para estruturas de plataformas de trabalho de secção retangular em aço tubular SAE 1020 de 30 x 50 x 1,06 mm com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Fixadas às estruturas laterais e centrais através de parafusos e porcas métricas de montagem. Estrutura para tampos de trabalho sem acesso ao cabeamento por tampa basculante. Estrutura com pernas e travessa superior de secção quadrada em aço tubular SAE 1020 de 50 x 50 x 2,25 mm, corte a 45° para perfeito acabamento por processo de lixamento da solda, com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Unidas às barras de união através de parafusos e porcas métricas de montagem. Ponteiras de acabamento na extremidade inferior do tubo, em contato com o piso, injetadas em material termoplástico com boa resistência mecânica a impactos, sapatas de nivelamento do piso com rosca métrica M6 e corpo injetado em polipropileno. Travessa de secção retangular em aço tubular SAE 1020 de 30 x 50 x 1,06 mm com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Fixada ao tampo através de parafusos rosca auto cortante para madeira e à estrutura JS05, através de parafuso auto brocante. Fechamento passa cabos confeccionado em chapa em SAE 1020 de 0,9 mm de espessura, com desenho retangular para um encaixe nas estruturas centrais para um melhor alojamento interno da fiação. Com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Parafusos para fixação do tipo minifix M6x30 mm. Estrutura central para tampos de trabalho simples ou duplos de plataforma de trabalho com pernas e travessa superior de secção quadrada em aço tubular SAE 1020 de 50 x 50 x 1,5mm com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi. Fixadas às barras de união através de parafusos e porcas métricas de montagem. Sapatas reguláveis com rosca M6 na extremidade inferior do tubo para nivelamento do piso, injetadas em material termoplástico com boa resistência mecânica a impactos. MODELO DE REFERÊNCIA:

LINHA OPEN MARELLI, OU SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

M6 MESA DE CANTO 60X60CM NA COR CARVALHO GRIS E TAMPO EM VIDRO

Mesa de centro ou de canto da linha Perfecta com tampo superior e inferior em madeira aglomerada com resina fenólica e partículas de granulométrica fina, com espessura de 25 mm, e revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, bordas retas encabeçadas com fita em poliestireno e superfície visível lisa, com espessura de 2,0 mm na mesma cor do tampo e raio ergonômico de contato com o usuário de acordo com NBR13966. Tampo inferior fixado à estrutura diretamente na travessa utilizado para acondicionar revistas, jornais, e outros, através de parafusos rosca auto cortante para madeira com Ø 5 mm x 40 mm e tampo superior através de parafusos rosca auto cortante para madeira com Ø 5 MT 017/1 2 – 16/08/2017 43 de 45 mm x 70 mm. No tampo superior distanciadores cilíndricos com revestimento cromado, e tampo inferior fixado. Estrutura metálica confeccionada em tubo de aço SAE 1020 25 x 35 x 1,5 mm, de formato retangular e com travessas de sustentação para tampos inferior e superior, com revestimento cromado e ponteiras de acabamento internas pretas. MODELO DE REFERÊNCIA: LINHA PERFECTA MARELLI, OU

SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

01

C1 CADEIRA GIRATÓRIA ESPALDAR MÉDIO DE TECIDO EM TELA E APOIO PARA BRAÇOS, ASSENTO NA COR CINZA

Encosto de espaldar médio, com estrutura injetada em Nylon de alta resistência à fadiga e impactos, com acabamentos do mecanismo de regulagem do encosto injetados no mesmo material, 100% reciclável, revestido com tecido tipo tela, e apoio lombar fixo, injetado em espuma de poliuretano semirrígida, na parte posterior do encosto. Sistema de união do encosto com assento, através de estrutura metálica injetada em alumínio estrutural com acabamento polido. Sistema de regulagem de altura do encosto através de catraca deslizante em alumínio com regulagem de altura de 6 posições prédefinidas. Assento com concha injetada em Nylon, de alta resistência à fadiga e impactos, 100% reciclável, com espuma anatômica de poliuretano de 45 mm de espessura, com densidade D40, colada sobre concha, com borda frontal ligeiramente curvada para não obstruir a circulação sangüínea. Revestimento em tecido sintético 100% poliéster com proteção impermeabilizante a manchas e líquidos. Sistema de regulagem de profundidade do assento deslizante com travamento em 05 (cinco) posições Mecanismo de reclinação através de sistema sincronizado na relação 2:1 composto por corpo em alumínio injetado, com tratamento anticorrosivo e antiferruginoso por fosfatização e pintura eletrostática na cor preta. Sistema de reclinação com eixo horizontal e travamento do conjunto estofado em cinco posições e sistema de liberação do mecanismo tipo antipânico. Sistema de regulagem de pressão da mola do sistema de reclinação através de manivela integrada ao manípulo de regulagem de altura pneumática do assento, injetada em polipropileno e alavanca individual para regulagem e fixação da inclinação do encosto injetada em polipropileno 100% reciclável. Coluna a gás com tubo central em aço SAE 1020 Ø 50 x 1,50 mm, encaixe cônico de precisão tipo "Cone Morse" (ângulo de 1°26'16") entre as hastes, com acionador pneumático central de regulagem de altura classe 3 (mínimo) segundo DIN 4550. MODELO DE REFERÊNCIA: 1004i LINHA VEGAS

MARELLI, OU SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

C2 CADEIRA DE INTERLOCUÇÃO FIXA COM BASE PRETA E ASSENTO EM TECIDO CINZA

Encosto de espaldar médio, com estrutura injetada em Nylon de alta resistência à fadiga e impactos, 100% reciclável, com revestido em tela, e apoio lombar móvel ajustável conforme usuário, na parte posterior do encosto. Assento com espuma anatômica em poliuretano injetado, de 50 mm de espessura, densidade D55, indeformável, ignífuga, e concha interna de compensado multilaminado de 14 mm de espessura com borda frontal ligeiramente curvada no assento para não obstruir a circulação sanguínea. Revestido com tecido sintético de alta resistência, carenagem texturizada em polipropileno injetado de alta resistência a impactos e abrasão com bordas arredondadas para proteção do estofado e 100% reciclável. Estrutura metálica, do tipo balancim, com laterais em tubo de aço SAE 1020 Ø 25,4 x 2,25 mm unido por solda a chapa de aço SAE 1.1/2" x 1/8" x 120 mm. Travamento posterior através de tubo de aço SAE 1020 Ø 12,7 x 1,5 mm e frontal através de tubo de aço SAE 1020 Ø 25,4 x 2,25 mm com acabamento em pintura epóxi na cor preta ou acabamento cromado. Sapatas injetadas em polipropileno. Apoia braço, aplicação de polipropileno com 35% de fibra de vidro. Sistema de união do encosto com assento, através de estrutura injetada em Nylon de alta resistência à fadiga e impactos, fixado através de parafusos.

MODELO DE REFERÊNCIA: 1701i LINHA SET MARELLI, OU SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

06

C3 CADEIRA DE INTERLOCUÇÃO FIXA COM APOIO DE BRAÇOS E ASSENTO EM COURO SINTÉTICO COR CAFÉ

Encosto de espaldar médio com espuma anatômica em poliuretano injetado, de 40 mm de espessura, densidade D55, indeformável, ignífuga, revestida com tecido sintético, de alta resistência a impactos, concha interna em polipropileno injetado, 100% reciclável e carenagem texturizada em polipropileno injetado de alta resistência a impactos. Assento com espuma anatômica em poliuretano injetado, de 40 mm de espessura, densidade D55, indeformável, ignífuga, e concha interna de compensado multilaminado de 13 mm de espessura com borda frontal ligeiramente curvada no assento para não obstruir a circulação sanguínea. Revestido com tecido sintético de alta resistência, carenagem texturizada em polipropileno injetado de alta resistência a impactos e abrasão com bordas arredondadas para proteção do estofado e 100% reciclável. Estrutura metálica, do tipo balancim, com laterais em tubo de aço SAE 1020 Ø 25,4 x 2,25 mm unido por solda a chapa de aço SAE 1.1/2" x 1/8" x 120 mm. Travamento posterior através de tubo de aço SAE 1020 Ø 12,7 x 1,5 mm e frontal através de tubo de aço SAE 1020 Ø 25,4 x 2,25 mm com acabamento em pintura epóxi na cor preta. Sapatas injetadas em polipropileno. Suporte de união do assento ao encosto em aço estampado SAE 1020 1/4" x 3", com acabamento em pintura epóxi preta. Apoia braço em formato de "T" com sistema de regulagem de altura deslizante através de botão lateral com 7 posições pré-definidas, sistema de fixação ao assento através de estrutura injetada em nylon poliamida 6.6 na cor preta, com corpo injetado em termoplásticos de alta resistência estrutural e á abrasão, apoia braços superior injetado em poliuretano. MODELO DE REFERÊNCIA: 1621i

LINHA PROFIT MARELLI, OU SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

C4 CADEIRA GIRATÓRIA ESPALDAR ALTO COM APOIO DE BRAÇOS E ASSENTO EM COURO SINTÉTICO COR CAFÉ

Encosto de espaldar alto com espuma anatômica em poliuretano injetado, de 55 mm de espessura, densidade D55, indeformável, ignífuga, revestida com tecido sintético, de alta resistência a impactos, concha interna em polipropileno injetado, 100% reciclável e carenagem texturizada em polipropileno injetado de alta resistência a impactos. Reforço metálico estrutural para o encosto, estampada em chapa de aço SAE 1020 com 2,65 mm de espessura, estrutura de união do encosto com assento com regulagem de altura por catraca que permite a regulagem da altura do encosto em 8 posições pré-definidas. Assento com espuma anatômica em poliuretano injetado, de 60 mm de espessura, densidade D55, indeformável, ignífuga, e concha interna de compensado multilaminado de 14 mm de espessura com borda frontal ligeiramente curvada no assento para não obstruir a circulação sanguínea. Revestido com tecido sintético de alta resistência, carenagem texturizada em polipropileno injetado de alta resistência a impactos e abrasão com bordas arredondadas para proteção do estofado e 100% reciclável. Mecanismo de reclinação através de sistema sincronizado na relação 2:1 composto por corpo em alumínio injetado, com tratamento anticorrosivo e antiferruginoso por fosfatização e pintura eletrostática na cor preta. Sistema de reclinação com eixo horizontal e travamento do conjunto estofado em três posições e sistema de liberação do mecanismo tipo antipânico. Sistema de regulagem de pressão da mola do sistema de reclinação com manípulo de empunhadura injetado em polipropileno, alavancas de acionamento do mecanismo e sistema pneumático independentes, em aço de 8 mm de diâmetro, com manípulo injetado em polipropileno 100% reciclável. Estrutura de união do mecanismo com encosto em lâmina estampada de aço SAE 1020 ¼1/4" x 3" pol com tratamento anticorrosivo por fosfatização e acabamento em pintura epóxi na cor preta. Coluna a gás confeccionada em aço SAE 1020 tubular com pintura epóxi a pó, e com conificação 1°26' na parte inferior para encaixe na base giratória. Haste central pressurizada, que propicia suavidade de amortecimento sem o uso de molas, curso de regulagem de 100 mm (Base AL) 110 mm (Base NY), confeccionada em aço SAE 1045 e com conificação tipo Morse (1°26') na parte superior para encaixe no suporte de fixação do assento da cadeira. Bucha guia interna em POM (Poli Oxi Metileno), copolímero composto de alta dureza e rigidez e excelentes propriedades deslizantes. Resistência a esforços de pressão de até 300 N. Base giratória injetada em Nylon poliamida 6.6 na cor preta e 5 hastes equidistantes a 72° e raio de 325 mm, reforçadas com aletas estruturais para aumentar a resistência a cargas estáticas aplicadas, encaixe do pistão de regulagem de altura da cadeira através do sistema de cone Morse. Apoia braço em formato de "T" com sistema de regulagem de altura deslizante através de botão lateral com 7 posições pré-definidas, sistema de fixação ao assento através de estrutura injetada em nylon poliamida 6.6 na cor preta, com corpo injetado em termoplásticos de alta resistência estrutural e á abrasão, apoia braços superior injetado em poliuretano.MODELO DE REFERÊNCIA: 1642i LINHA PROFIT

MARELLI, OU SIMILAR DE QUALIDADE IGUAL OU SUPERIOR.

01

A1 ARMÁRIO 02 PORTAS 80X160X50CM COM 03 PRATELEIRAS NA COR AVELÃ

Corpo do armário em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura e fundo em 15 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita de poliestireno com superfície visível

texturizada com espessura de 0,45 mm com alta resistência a impactos. Tampo no mesmo material, porém com 25 mm de espessura, fita em poliestireno de superfície visível texturizada de espessura 2,0 mm de espessura. Portas em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita de poliestireno com superfície visível texturizada, com espessura de 1,0 mm com alta resistência a impactos. Dobradiça de tipo caneco diâmetro 35 mm para portas de armários, confeccionada em aço de alta resistência, automática, com tecnologia Silent System, que permite fechamento suave da porta através de um sistema com micro pistão hidráulico, com amortecedor integrado à dobradiça, impedindo as tradicionais pancadas da porta ao fechar. Sistema de montagem com calço tipo click, evitando o uso de parafusos. Regulagem horizontal livre e ajuste lateral integrado, com ângulo de abertura de 105° para portas com recobrimento total, com amortecimento e sistema de alojamento interno na madeira para um melhor acabamento ao móvel e para gerar maior espaço interno do mesmo, com acabamento niquelado. Possibilita o uso em portas com espessuras entre 14 e 21 mm. Apresenta cobertura de acabamento encaixada para corpo e caneco, evitando o acúmulo de poeira e garantindo maior vida útil aos componentes. Fixação ao móvel através de parafusos para madeira. Sistema de travamento das portas com batente interno na porta esquerda, fixado através de parafusos rosca autocortante para madeira, com fechadura frontal e chave para porta direita com alma interna em aço de alta resistência ao torque, com capa plástica externa de proteção em polietileno injetado com sistema escamoteável para adaptar-se ao móvel caso não seja retirada, e minimizar choques acidentais ao usuário. Sistema de puxadores embutidos injetados em ABS de formato retangular com raios ergonômicos na cor prata. Rodapé para armários e gaveteiros confeccionado em chapa metálica SAE 1010/20 perfilada tipo "U" 18,5 x 37 mm com 1,2mm de espessura, com tratamento anticorrosivo, pintura epóxi e secagem em estufa. Dotado de sapatas reguláveis em formato octogonal com rosca M6, com possibilidade de regulagem de até 20 mm, injetadas em polipropileno copolímero. Fixação ao móvel através de parafusos rosca auto cortante para madeira. MODELO DE REFERÊNCIA: AR06 LINHA

ARQUIVAMENTO MARELLI, OU DE QUALIDADE IGUAL OU SUPERIOR.

A2 ARMÁRIO 02 PORTAS 80X100X50CM COM 02 PRATELEIRAS NA COR CARVALHO GRIS

Corpo do armário em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura e fundo em 15 mm, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita de poliestireno com superfície visível texturizada com espessura de 0,45 mm com alta resistência a impactos. Tampo no mesmo material, porém com 25 mm de espessura, fita em poliestireno de superfície visível texturizada de espessura 2,0 mm de espessura. Portas em madeira aglomerada com resina fenólica e partículas de granulometria fina, atendendo as normas vigentes de níveis de emissão de formaldeído, de 18 mm de espessura, revestido com laminado melamínico de baixa pressão em ambas as faces, resistente a abrasão, encabeçado com fita de poliestireno com superfície visível texturizada, com espessura de 1,0 mm com alta resistência a impactos. Dobradiça do tipo caneco diâmetro 35 mm para portas de armários, confeccionada em aço de alta resistência, automática, com tecnologia Silent System, que permite fechamento suave da porta através de um sistema com micro pistão hidráulico, com amortecedor integrado à dobradiça, impedindo as tradicionais pancadas da porta ao fechar.

Sistema de montagem com calço tipo click, evitando o uso de parafusos. Regulagem horizontal livre e ajuste lateral integrado, com ângulo de abertura de 105° para portas com recobrimento total, com amortecimento e sistema de alojamento interno na madeira para um melhor acabamento ao móvel e para gerar maior espaço interno do mesmo, com acabamento niquelado. Possibilita o uso em portas com espessuras entre 14 e 21 mm. Apresenta cobertura de acabamento encaixada para corpo e caneco, evitando o acúmulo de poeira e garantindo maior vida útil aos componentes. Fixação ao móvel através de parafusos para madeira. Sistema de travamento das portas com batente interno na porta esquerda, fixado através de parafusos rosca auto cortante para madeira, com fechadura frontal e chave para porta direita com alma interna em aço de alta resistência ao torque, com capa plástica externa de proteção em polietileno injetado com sistema escamoteável para adaptar-se ao móvel

caso não seja retirada, e minimizar choques acidentais ao usuário. Sistema de puxadores embutidos injetados em ABS de formato retangular com raios ergonômicos na cor prata. Rodapé para armários e gaveteiros confeccionado em chapa metálica SAE 1010/20 perfilada tipo "U" 18,5 x 37 mm com 1,2mm de espessura, com tratamento anticorrosivo, pintura epóxi e secagem em estufa. Dotado de sapatas reguláveis em formato octogonal com rosca M6, com possibilidade de regulagem de até 20 mm, injetadas em polipropileno copolímero. Fixação ao móvel através de parafusos rosca auto cortante para madeira. MODELO DE REFERÊNCIA: AR05 LINHA ARQUIVAMENTO

MARELLI, OU DE QUALIDADE IGUAL OU SUPERIOR.

E1 POLTRONA 01 LUGAR 78X83X80CM EM COURO SINTÉTICO NA COR CAFÉ

Sofá de um lugar com revestimento em símile couro, material composto à base em 50% de algodão e 50% poliéster e a superfície com 70% de poliuretano. Almofada do assento solta, de fácil retirada do revestimento através de zíper, composta por uma camada de espuma laminada D-26 Soft com 140 mm de espessura, e almofada do encosto fixo, com uma camada de espuma laminada D-23 Soft, com 160 mm de espessura e inclinação de 102° com relação ao assento. Para aumentar o conforto do estofado também é utilizada uma camada macia de fibra 2TB150. Armação estrutural em madeira selecionada de eucalipto e compensado de pinos, com cintas elásticas fixadas com grampos galvanizados. Forro de acabamento inferior em TNT grampeado junto à armação. Pés de alumínio polido, de formato quadrado de 50 x 50 mm, com altura de 150 mm, sem regulagem de altura. Com pastilhas de feltro para evitar o riscamento do piso. MODELO DE REFERÊNCIA: LINHA PERFECTA

MARELLI, OU DE QUALIDADE IGUAL OU SUPERIOR.

01

E2 POLTRONA 02 LUGARES 135X83X80CM EM COURO SINTÉTICO NA COR CAFÉ

Sofá de dois lugares com revestimento em símile couro, material composto à base em 50% de algodão e 50% poliéster e a superfície com 70% de poliuretano. Almofada do assento solta, de fácil retirada do revestimento através de zíper, composta por uma camada de espuma laminada D-26 Soft com 140 mm de espessura, e almofada do encosto fixo, com uma camada de espuma laminada D-23 Soft, com 160 mm de espessura e inclinação de 102° com relação ao assento. Para aumentar o conforto do estofado também é utilizada uma camada macia de fibra 2TB150. Armação estrutural em madeira selecionada de eucalipto e compensado de pinos, com cintas elásticas fixadas com grampos galvanizados. Forro de acabamento inferior em TNT grampeado

junto à armação. Pés de alumínio polido, de formato quadrado de 50 x 50 mm, com altura de 150 mm, sem regulagem de altura. Com pastilhas de feltro para evitar o riscamento do piso. MODELO DE REFERÊNCIA: LINHA PERFECTA

MARELLI, OU DE QUALIDADE IGUAL OU SUPERIOR.

LOTE 02 – MOBILIÁRIO PARA USO OPERACIONAL

ITEM ESPECIFICAÇÃO QTDE

M7 MESA RETA 140X60X74CM COM 02 GAVETAS, ESTRUTURA PRETA E TAMPO NOCE

Mesa de formato linear, com de 25mm de espessura, em aglomerado de baixa pressão, dentro das normas ABNT (Associação Brasileira de Normas e Técnicas) e de ergonomia. Revestimento melamínico de baixa pressão, na cor noce; borda frontal em com perfil de PVC na cor noce extrudado de 3mm de espessura colado pelo sistema hot melt; bordas laterais e posterior em perfil de 1mm colado pelo sistema hot melt. Altura de 740mm do piso, fixado à estrutura com parafusos rosca métrica e buchas metálicas em zamak. Tampo com um orifício de 60mm, passa-cabos em poliestireno injetado e tampa com saque frontal tipo açucareiro. Painel frontal inteiriço em aglomerado de baixa pressão, com de 18mm de espessura e revestimento melamínico com bordas retas, com altura de 400mm, perfil 1mm de espessura colado pelo sistema hot melt, com fixação à estrutura metálica por dispositivo tipo minifix. Todos os perfis deverão ser da cor do laminado. A sustentação do tampo é feita por estrutura em aço constituída de base em chapa de aço 1020 repuxado em cunha com no mínimo 1,9mm de espessura, dispensando o uso de ponteiras plásticas ou similares. Sapata plástica reguladora de nível em polipropileno injetado de alto impacto. Coluna de sustentação interligado através de dois pórticos verticais paralelos em chapa de aço estampada de formato oblongo com 1,5mm de espessura, aço 1020. Calha vertical para passagem de fiação, elétrica, lógica e telefonia com fechamento em chapa de aço com 1,2mm de espessura e sistema de encaixe com saque frontal com rasgo na lateral. Travessa superior em forma de U com as extremidades arredondadas a 90º em chapa de aço com 1,5mm de espessura, aço 1020, peças montadas com solda MIG. Peças montadas com solda MIG com tratamento antiferrugem e pintura eletrostática epóxi pó, na cor preta. Dimensões gerais: L 140 x A 74 x P 60 cm

06

C5 CADEIRA GIRATÓRIO OPERACIONAIS EM TECIDO COR PRETA

Poltrona giratória operacional com espaldar médio e com apoia-braços. Assento e encosto em compensado multilaminado resinado, moldado anatomicamente a quente com espessura de 14 mm. Possui curvatura na parte frontal do assento para evitar o estrangulamento na corrente sanguínea, e curvatura anatômica no encosto de forma à permitir a acomodação das regiões dorsal e lombar, adaptando-se melhor à coluna vertebral. Espuma injetada anatomicamente em poliuretano flexível microcelular de alta resistência, isento de CFC, com densidade controlada de 50 Kg/m³ com 50 mm de espessura média recoberta por espuma expandida laminada de 7 mm de espessura média e densidade de 23 kg/m³ no assento. Espuma injetada anatomicamente em poliuretano flexível microcelular de alta resistência, isento de CFC, com densidade controlada de 48 Kg/m³ com 44 mm de espessura média no encosto.

Capa do assento e do encosto em tecido de lã, fixadas com grampos ao assento e encosto de madeira. Contra capa do assento e do encosto injetadas em polipropileno copolímero, montadas por parafusos, auxiliando em futuras manutenções. Sustentação do encosto por mola de aço SAE 1050 curvada a quente com posterior tratamento térmico, com 76,20mm largura e 6,35 mm de espessura, que permite 7 posições de regulagem de altura automática por meio de catraca, totalizando 70 mm de curso. A fixação do assento e do encosto com os componentes metálicos é feita com parafusos sextavados e porcas de garra encravadas e rebitadas na madeira. Parafusos de fixação dos componentes do tipo flangeado com trava, na bitola ¼"x 20 fpp. Apoia-braços SL New PU em poliuretano injetado, corpo do braço em polipropileno copolímero injetado, com alma de aço SAE 1020 pintada, com 7 posições de regulagem de altura com botão, totalizando 85 mm de curso. Chapa para fixação no assento com 2 furos oblongos, permitindo regulagem lateral por parafusos. Revestimento em couro ecológico na cor preta. Base giratória desmontável com aranha de 5 hastes de aço com pino do rodízio soldado na extremidade da haste em furos flangeados, evitando que se soltem, coberta por polaina injetada em polipropileno copolímero na cor preta, apoiada. sobre 5 rodízios de duplo giro e duplo rolamento com 50 mm de diâmetro em nylon com capa, semiesfera plástica injetada junto a estrutura, que facilita o giro, banda de rolagem em poliuretano para uso em pisos duros ou vinílicos ou banda de rolagem em nylon para uso em carpetes, tapetes e similares. Coluna central desmontável fixada por encaixe cônico, com rolamento axial de giro, possuindo arruelas de aço temperado de alta resistência, bucha mancal de giro injetada em POM e recalibrada, recoberta por capa telescópica injetada em polipropileno copolímero na cor preta, sistema de regulagem da altura da cadeira com mola a gás. Telescópico injetado em polipropileno copolímero texturizado, dividido em 3 partes encaixadas, usado para proteger a coluna. Os componentes metálicos devem possuir tratamento de superfície com fosfato de zinco, executado em linha automática de 8 tanques, sem uso de produtos clorados para desengraxe, e com posterior tratamento de efluentes, de acordo com as normas ambientais, para dar melhor proteção contra corrosão e boa ancoragem da tinta. Utilizar tinta a pó para pintura, do tipo híbrida (poliéster epóxi), W-Eco, atendendo norma europeia RoHS, isenta de metais pesados, na cor preto semi-fosco liso, com camada de 60 mícrons. As peças devem ser curadas à temperatura de 200° C. Dimensões gerais: assento: L 48 x A do solo 42~54 x P 47 cm; encosto L 45 x A 50cm. L (total com braços) 59.5 x A (total) 91~110 X P

70~89 cm.

A3 ARMÁRIO ALTO 02 PORTAS COM PORTAS E TAMPO NOCE, COM 04 PRATELEIRAS INTERNAS

Armário Alto com duas portas e quatro prateleiras internas. Tampo em aglomerado de baixa pressão de 25mm, revestido em ambas as faces em laminado melamínico texturizado, na cor noce, dentro das normas ABNT (Associação Brasileira de Normas e Técnicas) e de ergonomia. Bordas laterais dos tampos com perfil de PVC, na cor noce, com espessura de 1mm, coladas pelo sistema hot melt. O corpo do armário formado por lateral, fundo, base e portas fabricados em aglomerado de baixa pressão de 18mm, revestida em ambas as faces em laminado melamínico texturizado. Furação padronizada nas laterais internas permitindo assim múltiplas montagens das prateleiras que possuem pinos auto-travantes em zamak. 02 (duas) portas dotadas de dobradiças em zamak, possibilitando abertura até 270º; fechadura frontal de comando única tipo cremona, para travamento simultâneo das portas na parte superior e

inferior da estrutura, com chave e sua respectiva cópia. Puxador tipo alça, em aço pintado na cor preta. Base com sapatas reguladoras de nível em polipropileno injetado de alto impacto, com dispositivo de regulagem operado internamente. Toda furação para montagem do armário deverá vir de fábrica. Dimensões gerais: L 80 x A 160 x P 50 cm

A4 ROUPEIRO EM AÇO COM 16 PORTAS

Roupeiro em aço com 16 portas pequenas, com dimensões de 1900x1230x420mm, compartimentos com tampos individuais na cor cinza, sistema de trava-tripla guiada por buchas plásticas, pintura epóxi-pó, sistema de pitão para cadeado em propileno injetado com travamento interno por lingueta, sistema de porca-rebite 3/6″ para fixação do pé na base do roupeiro.

06

PR1 _{ESTANTE DESMONTÁVEL EM AÇO}

Estante desmontável em aço, dobras duplas nas laterais, dobras triplas nas frontais e posteriores com 04 colunas em perfil L de 30x30mm chapa 18 (1,20mm) com 07 prateleiras chapa 24 (0,60mm) com reforço ômega na parte interna, montagem através de parafusos sextavado e travado com porca de rosca, capacidade mínima por prateleira de 40 kg, reforço em X chapa 18 (1,20mm) no fundo, pintura eletrostática a pó tratada com antiferruginoso por fosfatização e pintura esmalte sintético cor cristal. Medida total: 2,43m x 42cm x 92cm.

15

L1 LONGARINA 03 LUGARES EM TECIDO NA COR PRETA

Longarina de 03 lugares com espaldar baixo e sem braços. Assento e encosto em compensado multilaminado resinado, moldado anatomicamente a quente com espessura de 14 mm. Possui curvatura na parte frontal do assento para evitar o estrangulamento na corrente sanguínea, e curvatura anatômica no encosto de forma à permitir a acomodação das regiões dorsal e lombar, adaptando-se melhor à coluna vertebral. Espuma injetada anatomicamente em poliuretano flexível microcelular de alta resistência, isento de CFC, com densidade controlada de 45 a 50 Kg/m³ com 60 mm de espessura média recoberta por espuma expandida laminada de 7 mm de espessura média e densidade de 23 kg/m³ no assento. Espuma injetada anatomicamente em poliuretano flexível microcelular de alta resistência, isento de CFC, com densidade controlada de 45 a 50 Kg/m³ com 60 mm de espessura média no encosto. Sustentação do encosto por mola de Aço SAE 1050 curvada a quente com posterior tratamento térmico, com 76,20mm largura e 6,35 mm de espessura. A fixação do assento e do encosto com os componentes metálicos, é feita com parafusos sextavados e porcas de garra encravadas e rebitadas na madeira. Parafusos de fixação dos componentes do tipo flangeado com trava, na bitola ¼"x 20 fpp. Revestimento em tecido crepe 100% poliéster na cor vermelha. Pé em tubo de aço industrial aço oblongo SAE 1020 com 40x77mm redondo

com diâmetro de 25,4mm e 1,90mm de espessura da parede. Estrutura lateral em tubo de aço industrial retangular SAE 1020 com 30x77mm redondo com diâmetro de 25,4mm e 1,20mm de espessura, curvada à frio, executado e calibrado por máquina CNC. Sapatas de suporte do pé injetadas em polipropileno copolímero na cor preta, com cantos arredondados e rebitadas na estrutura, por rebite de alumínio do tipo repuxado. Os componentes metálicos devem possuir tratamento de superfície com fosfato de zinco, executado em linha automática de 8 tanques, sem uso de produtos clorados para desengraxe, e com posterior tratamento de efluentes, de acordo com as normas ambientais, (RS da FEPAM), para dar melhor proteção contra corrosão e boa ancoragem da tinta. Utilizar tinta a pó para pintura, do tipo híbrida (poliéster epóxi), W-Eco, atendendo norma europeia RoHS, isenta de metais pesados, na cor preto semi-fosco liso, com camada de 60 mícrons. As peças devem ser curadas à temperatura de 200° C. Dimensões gerais: L 166 x A 91,5 x P 60 cm; assento L 48 x P 46 cm; encosto L 45 x A 45.5 cm.

DEMAIS CONDIÇÕES:

1 - Local de entrega: Centro de Turismo Social e Lazer de Domingos Martins - CTSLDM Do SESC/ES, Sito à Rua Ayrton Senna, S/N°, Distrito de Soído – Domingos Martins/ES. CEP: 29.260-000.

2 - Prazo de entrega: Até 30 (trinta) dias corridos após emissão e recebimento do Pedido ao Fornecedor (PAF). 3 - Condição de pagamento: Até 10 dias úteis após entrega e aceite definitivo dos mobiliários.

4 - Junto aos documentos de habilitação e a proposta comercial ajustada, o arrematante deverá

obrigatoriamente encaminhar prospectos técnicos do produto ofertado.

5 - A licitante deverá considerar em sua proposta que, após a análise dos documentos de habilitação e proposta comercial, e estando tudo considerado regular, a arrematante do certame será convocada a apresentar à Gerência de Compras do SESC, no prazo de 20 (vinte) dias corridos, a título de AMOSTRA, um exemplar (protótipo) de cada item ofertado. Estes exemplares deverão obedecer rigorosamente às especificações do ANEXO I do Edital. As amostras serão analisadas por uma Equipe de Apoio a Comissão de Licitação, para verificação da conformidade dos produtos ofertados com as especificações técnicas contidas no Anexo I do Edital. Após a análise, a Equipe de Apoio emitirá à Comissão de Licitação um relatório com o resultado de sua análise. 6 - As amostras deverão ser entregues no Almoxarifado Central do SESC, sito à Praça Misael Pena, nº 54, Parque Moscoso, Vitória-ES, CEP. 29.018-300, em dias úteis, de 8 às 18 horas. Todas as amostras deverão estar identificadas com relação ao item/lote/pregão a que se referem, bem como identificação da licitante.

7 - Correrão por conta da proponente todas as despesas decorrentes do transporte das amostras.

8 - A arrematante terá que apresentar em seu envelope de proposta comercial Termo de Garantia, do fabricante dos produtos ofertados, com prazo não inferior a 5 (cinco) anos, contados a partir da emissão da nota fiscal. Este termo deverá ser redigido em papel timbrado original do fabricante, ser assinado pelo seu responsável legal e estar com firma reconhecida. Deverá ainda ser juntado o documento onde possa ser comprovada a representação legal do signatário (procuração passada em cartório, contrato social, estatuto social, ou equivalente). O não atendimento ao aqui disposto implicará na desclassificação da empresa proponente.
