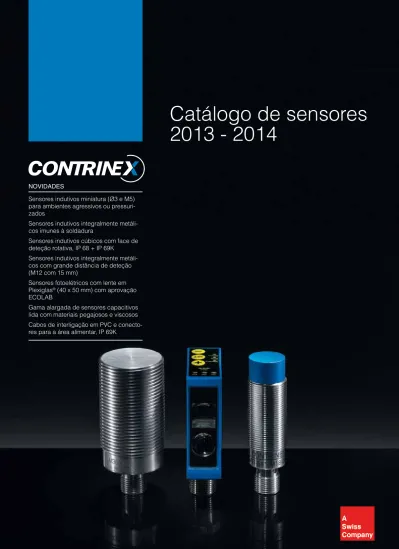

Catálogo de sensores

Catálogo de sensores

2013 - 2014

novidades

Sensores indutivos miniatura (Ø3 e M5) para ambientes agressivos ou pressuri-zados

Sensores indutivos integralmente metáli-cos imunes à soldadura

Sensores indutivos cúbicos com face de deteção rotativa, IP 68 + IP 69K

Sensores indutivos integralmente metáli-cos com grande distância de deteção (M12 com 15 mm)

Sensores fotoelétricos com lente em Plexiglas® _{(40 x 50 mm) com aprovação}

ECOLAB

Gama alargada de sensores capacitivos lida com materiais pegajosos e viscosos Cabos de interligação em PVC e conecto-res para a área alimentar, IP 69K

SínteSe

ü

Fabricante líder em tecnologia de ponta de

sensores indutivos e fotoelétricos assim como

segurança e sistemas RFid

ü

Líder de mercado mundial em sensores

mi-niatura, sensores com grandes distâncias

de deteção e dispositivos para condições de

funcionamento particularmente exigentes

ü

Com sede na suíça, está presente em mais

de 60 países a nível mundial

ü

Unidades de produção na suíça, Hungria

(desde 1995), China (desde 2003) e Brasil

(2009)

ü

14 subsidiárias próprias nos mercados mais

importantes

ü

Mais de 500 colaboradores em todo o mundo

Introdução

Sede da Contrinex, Suíça

no dia 1 de setembro de 2012, o fundador e

Presidente do Grupo Contrinex, Peter Heimlicher,

confiou o cargo de Ceo à sua filha e membro

de Conselho de administração, annette

Heimli-cher.

Como diretora de desenvolvimento Corporativo,

annette Heimlicher tem conduzido grande parte

da recente expansão do Grupo, particularmente

na Índia e Brasil, e é membro da administração

de diversas subsidiárias Contrinex. annette

Hei-mlicher possui uma pós-graduação em economia

pela London school of economics e ocupou

anteriormente o cargo de diretora associada no

Fórum económico Mundial em Genebra.

nas suas novas funções, a sra. annette

Heimli-cher continuará a prosseguir uma estratégia de

crescimento para o Grupo.

Peter HeImlIcHer confIa o cargo

de ceo a annette HeImlIcHer

2005

integração do excelente desempenho dos sensores

indutivos da Contrinex em CMos-asiC

(Applica-tion-Specific Integrated Circuit), um desenvolvimento

proprietário

1996

1982

Lançamento do sensor indutivo com a tecnologia

patenteada Condist

_{- liderança de mercado com}

distâncias de deteção 3x o padrão

1979

arranque do negócio de sensores com os sensores

indutivos subminiatura com amplificador integrado:

Ø4 mm (em vez de M8 antes)

1986

Lançamento dos sensores indutivos de Ø3 mm, então

líder de mercado dos sensores indutivos subminiatura

1999

Lançamento do primeiro sensor indutivo do mundo

com corpo metálico integral, graças à tecnologia

pa-tenteada Condet

Lançamento no mercado de sensores fotoelétricos

subminiatura de Ø4 mm

nasce o sensor inteligente. Lançamento da próxima

geração asiC, um “sistema num circuito integrado”,

incluindo interface io-Link

2008

arranca o desenvolvimento do primeiro asiC para

sensores fotoelétricos da Contrinex

Lançamento de produtos RFid para aplicações

in-dustriais de ciclo fechado. Primeira linha de produtos

RFid com tags e leitores em corpo metálico integral

a contrinex comemora 40 anos:

• Mais de 500 colaboradores

• Presente em 60 países

• 8000 Produtos

• 4 Locais de produção

• 14 subsidiárias próprias em todos os mercados

principais

2012

2007

2011

Lançamento da safetinex

_{, a gama de produtos para}

segurança industrial

2009

Protótipo de sensor indutivo

produzi-do para uso próprio em 1973 (versão

especial para condições extremas)

Gama de produtos de segurança

Sensor fotoelétrico subminiatura

40 anoS de Inovação

SenSoreS IndutIvoS

24-127

SenSoreS fotoelÉtrIcoS /

fIBraS ÓtIcaS

128-239

SenSoreS ultraSSÓnIcoS

240-265

SenSoreS caPacItIvoS

266-287

conectIvIdade

288-297

aceSSÓrIoS

298-303

gloSSÁrIo

304-325

Seleção doS SenSoreS

IndutIvo

fotoelÉtrIco

ultraSSÓnIco

caPacItIvo

DISTÂNCIA DE

DETEÇÃO

1 mm - 40 mm

1 mm - 50 000 mm

10 mm - 6000 mm

1 mm - 40 mm

MATERIAL DO

OBJETO

metal apenas

Qualquer material que reflita luz

Qualquer material que reflita sons

metais, não metais, líquidos, pós

VELOCIDADE DE

DETEÇÃO

0,02 - 10 kHz

1 - 5 kHz

1 - 10 Hz

15 - 500 Hz

AMBIENTE

severos e sujos, com classe de proteção

versões para ambientes normais ou

até IP 68 / IP 69K

Para ambientes limpos sem poeiras ou

vapor, com classe de proteção até IP 67

Para ambientes industriais, com classe

de proteção até IP 67

Para ambientes normais ou exigentes,

com classe de proteção até IP 67

RESUMO DO

PROGRAMA

p. 14 - 17

p. 130 - 133

p. 242 - 243

p. 268 - 269

TAREFAS

ü

deteção da presença de objetos

metálicos

ü

Controlo de posição de todos os tipos

de objetos metálicos

ü

Processos de contagem

ü

Controlo de distância em posições

finais

ü

Controlo de qualidade

ü

deteção de objetos refletores de

luz

ü

Controlo de posição de embalagens

e outros objetos em

transportado-res

ü

deteção de objetos pequenos a

grandes distâncias

ü

deteção de todos os objetos que

refletem ultrassons

ü

Monitorização de processos de

enrolamento e desenrolamento

ü

Controlo de nível de líquidos

ü

Controlo de tensão de folha

contí-nua

ü

Retorno de posição

ü

Controlo de distância ou altura

ü

Controlo de nível de fluídos,

mate-riais a granel e pós

ü

deteção da presença de quase

todos os materiais

ü

Processos de contagem para

ma-teriais não metálicos

ü

deteção através de paredes de

recipientes não metálicos

IndutIvo

fotoelÉtrIco

ultraSSÓnIco

caPacItIvo

DISTÂNCIA DE

DETEÇÃO

1 mm - 40 mm

1 mm - 50 000 mm

10 mm - 6000 mm

1 mm - 40 mm

MATERIAL DO

OBJETO

metal apenas

Qualquer material que reflita luz

Qualquer material que reflita sons

metais, não metais, líquidos, pós

VELOCIDADE DE

DETEÇÃO

0,02 - 10 kHz

1 - 5 kHz

1 - 10 Hz

15 - 500 Hz

AMBIENTE

severos e sujos, com classe de proteção

versões para ambientes normais ou

até IP 68 / IP 69K

Para ambientes limpos sem poeiras ou

vapor, com classe de proteção até IP 67

Para ambientes industriais, com classe

de proteção até IP 67

Para ambientes normais ou exigentes,

com classe de proteção até IP 67

RESUMO DO

PROGRAMA

p. 14 - 17

p. 130 - 133

p. 242 - 243

p. 268 - 269

TAREFAS

ü

deteção da presença de objetos

metálicos

ü

Controlo de posição de todos os tipos

de objetos metálicos

ü

Processos de contagem

ü

Controlo de distância em posições

finais

ü

Controlo de qualidade

ü

deteção de objetos refletores de

luz

ü

Controlo de posição de embalagens

e outros objetos em

transportado-res

ü

deteção de objetos pequenos a

grandes distâncias

ü

deteção de todos os objetos que

refletem ultrassons

ü

Monitorização de processos de

enrolamento e desenrolamento

ü

Controlo de nível de líquidos

ü

Controlo de tensão de folha

contí-nua

ü

Retorno de posição

ü

Controlo de distância ou altura

ü

Controlo de nível de fluídos,

mate-riais a granel e pós

ü

deteção da presença de quase

todos os materiais

ü

Processos de contagem para

ma-teriais não metálicos

ü

deteção através de paredes de

recipientes não metálicos

IndÚStrIa automÓvel

Hoje em dia sensores de todos os tipos são

co-muns em fábricas automóveis em todo o mundo.

Fábricas altamente automatizadas com requisitos

de conformidade exigentes dependem fortemente

da tecnologia de sensores para manterem padrões

de qualidade de nível mundial, particularmente onde

são necessários processos agressivos como a

sol-dadura, tratamentos de superfície e revestimentos

a alta temperatura.

engenheiros de produção trabalhando para

fábri-cas automóveis e para fornecedores de primeiro e

segundo nível exigem sensores robustos e fiáveis

que forneçam resultados exatos e repetíveis com

o mínimo de tempo de paragem.

aPlIcaçÕeS

mÁQuInaS de emBalagem

no trajeto desde o fabricante até ao consumidor,

a embalagem protege todos os tipos de produtos,

incluindo alimentos, fármacos, produtos de linha

branca e cosméticos. apesar de a embalagem ajudar

a levar produtos competitivos aos mercados-alvo nas

melhores condições possíveis, os seus custos são

muitas vezes significativos, ajudando a automação

a minimizar o impacto.

a indústria de embalagens é altamente inovadora,

utilizando sensores para identificar, selecionar e

posicionar embalagens de todos os tipos. Reduzir

os custos de produção e garantir a sustentabilidade

ambiental são os objetivos principais, e os sensores

para as máquinas de embalagem são escolhidos

para maximizar a eficiência assegurando

simulta-neamente um funcionamento fiável e repetível.

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este código QR:

Gamas de produtos recomendadas:

indutivos - Full inox - extreme

indutivos - Classics - Basic

indutivos - Full inox - Weld-immune

indutivos - extra distance - Basic

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este código QR:

Gamas de produtos recomendadas:

Fotoelétricos - Cúbicos small

Fotoelétricos - Cilíndricos small

Fotoelétricos - Cúbicos Miniature

IndÚStrIa automÓvel

Hoje em dia sensores de todos os tipos são

co-muns em fábricas automóveis em todo o mundo.

Fábricas altamente automatizadas com requisitos

de conformidade exigentes dependem fortemente

da tecnologia de sensores para manterem padrões

de qualidade de nível mundial, particularmente onde

são necessários processos agressivos como a

sol-dadura, tratamentos de superfície e revestimentos

a alta temperatura.

engenheiros de produção trabalhando para

fábri-cas automóveis e para fornecedores de primeiro e

segundo nível exigem sensores robustos e fiáveis

que forneçam resultados exatos e repetíveis com

o mínimo de tempo de paragem.

mÁQuInaS de emBalagem

no trajeto desde o fabricante até ao consumidor,

a embalagem protege todos os tipos de produtos,

incluindo alimentos, fármacos, produtos de linha

branca e cosméticos. apesar de a embalagem ajudar

a levar produtos competitivos aos mercados-alvo nas

melhores condições possíveis, os seus custos são

muitas vezes significativos, ajudando a automação

a minimizar o impacto.

a indústria de embalagens é altamente inovadora,

utilizando sensores para identificar, selecionar e

posicionar embalagens de todos os tipos. Reduzir

os custos de produção e garantir a sustentabilidade

ambiental são os objetivos principais, e os sensores

para as máquinas de embalagem são escolhidos

para maximizar a eficiência assegurando

simulta-neamente um funcionamento fiável e repetível.

mÁQuInaS-ferramentaS

as máquinas-ferramentas sujeitam a condições

de funcionamento agressivas os sensores

neces-sários para os processos de corte, enformação e

de junção que ocorrem continuamente em muitas

fábricas de metalurgia. Riscos comuns incluem

fluídos de corte, aspersões para refrigeração,

li-malhas e interferências eletromagnéticas, tornando

particularmente difícil a seleção de um sensor onde

é essencial um desempenho fora de série.

o tamanho é outro fator-chave, já que os

porta-ferramentas modernos só permitem um espaço

limitado para os sensores necessários à

identifica-ção e posicionamento das ferramentas individuais

durante a rápida troca de ferramentas. os sensores

corretos contribuem, pois, para uma produção

eficiente sem interrupção ou erro.

logíStIca

Qualquer que seja o sistema de logística, a escolha

dos sensores corretos é crucial para as seis

“má-ximas” da logística: garantir que os bens corretos,

nas quantidades corretas, em condições perfeitas,

são entregues no local certo, no tempo devido e

ao preço adequado.

do transporte marítimo contentorizado em larga

escala à logística interna, os engenheiros

sele-cionam a tecnologia correta do sensor para cada

contentor, transportador, empilhador automático

ou robô, garantindo uma deteção e identificação

com fiabilidade e repetibilidade, conjuntamente

com um funcionamento isento de problemas.

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este

código QR:

Gamas de produtos recomendadas:

indutivos - Classics - Miniature

Fotoelétricos - Cilíndricos subminiature

indutivos - extra distance - Basic

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este

código QR:

Gamas de produtos recomendadas:

indutivos - extra distance - Basic

Fotoelétricos - Cúbicos small

indutivos - Classics - Basic

Fotoelétricos - Cilíndricos small

tÊXteIS

os fabricantes de máquinas que fornecem a

indús-tria têxtil, do couro e do vestuário contam com os

sensores pela sua eficiência, fiabilidade e precisão.

É essencial uma exatidão excelente para a

produ-ção de têxteis técnicos e para fabricar as fibras de

carbono ou sintéticas utilizadas em produtos

mo-dernos e inovadores, frequentemente em fábricas

altamente automatizadas.

a maquinaria de alta velocidade utilizada pelos

fa-bricantes de têxteis deve funcionar continuamente

e em segurança, confiando em sensores de alta

qualidade em todos os aspetos de acesso e

con-trolo. os desafios da envolvente incluem rotinas de

limpeza industriais que testam cada sensor até ao

limite da sua capacidade.

aPlIcaçÕeS

mÁQuInaS de encHImento

as máquinas de enchimento são comuns em muitas

indústrias, incluindo o manuseamento de sólidos,

produtos químicos, alimentos, bebidas e fármacos,

muitas vezes funcionando ininterruptamente. os

sensores industriais detetam recipientes, tampas,

etiquetas e cápsulas, medem níveis de

enchimen-to, etc., e jogam um papel vital na manutenção

dos equipamentos automáticos de enchimento a

funcionar fiável e precisamente e com um tempo

mínimo de paragem.

ao manusear sólidos a granel ou químicos

agressi-vos, ou trabalhar em ambientes que podem

funcio-nar com rotinas automáticas de limpeza agressiva

(CiP), a escolha de sensores com robustez e alta

qualidade é essencial para maximizar a eficiência

e minimizar o custo total de propriedade.

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este código QR:

Gamas de produtos recomendadas:

indutivos - Classics - Basic

indutivos - extra distance - Basic

Fotoelétricos - Cilíndricos small

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este código QR:

Gamas de produtos recomendadas:

Fotoelétricos - Cúbicos small

Capacitivos - Cilíndricos - Basic

Fotoelétricos - Cilíndricos small

tÊXteIS

os fabricantes de máquinas que fornecem a

indús-tria têxtil, do couro e do vestuário contam com os

sensores pela sua eficiência, fiabilidade e precisão.

É essencial uma exatidão excelente para a

produ-ção de têxteis técnicos e para fabricar as fibras de

carbono ou sintéticas utilizadas em produtos

mo-dernos e inovadores, frequentemente em fábricas

altamente automatizadas.

a maquinaria de alta velocidade utilizada pelos

fa-bricantes de têxteis deve funcionar continuamente

e em segurança, confiando em sensores de alta

qualidade em todos os aspetos de acesso e

con-trolo. os desafios da envolvente incluem rotinas de

limpeza industriais que testam cada sensor até ao

limite da sua capacidade.

energIaS verdeS e amBIente

a economia verde baseia-se fortemente em

tecnologia para o seu progresso contínuo, e os

sensores são uma componente importante de

qualquer estratégia respeitadora do ambiente.

as iniciativas ambientais incluem a produção de

eletricidade a partir do vento, das ondas e do sol,

a reciclagem industrial e doméstica, a gestão de

energia e o desenvolvimento de combustíveis

alternativos.

Para executar a agenda ecológica, todos estes

setores utilizam amplamente sensores para a

deteção fiável e a identificação de materiais,

medição exata de parâmetros operacionais e o

controlo consistente de processos.

eQuIPamentoS mÓveIS

a reparação e a manutenção de equipamentos

fora da oficina pode ser difícil e dispendiosa no

mínimo, e algumas vezes impossível. nestas

circunstâncias, sensores robustos e com elevada

fiabilidade são vitais para o funcionamento contínuo

em ambientes que podem ser um desafio

extre-mo. a exposição à sujidade e poeira, impactos,

vibrações, água salgada, químicos corrosivos e

temperaturas e pressões extremas fazem parte

de um dia de trabalho normal.

os fabricantes de equipamentos móveis e

portá-teis, incluindo empilhadores, máquinas agrícolas

e de construção, aeronaves, veículos e navios,

esperam uma fiabilidade e durabilidade

excecio-nais quando selecionam sensores “fit-and-forget ”

para estas aplicações exigentes.

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este

código QR:

Gamas de produtos recomendadas:

indutivos - Full inox - Washdown

indutivos - Classics - Basic

indutivos - extra distance - Basic

Aplicações típicas

Consulte o nosso sítio Web ou digitalize este

código QR:

Gamas de produtos recomendadas:

indutivos - extra distance - High pressure

indutivos - Full inox - extreme

SenSoreS

IndutIvoS

deStaQueS:

ü

Sensores integralmente metálicos praticamente

indestrutíveis para condições extremas

ü

Sensores subminiatura com todas as funcionalidades

ü

Sensores com 4x a distância de deteção padrão

ü Sensores excecionalmente duráveis para pressões cíclicas

elevadas (pico: 1000 bar)

ü

Sensores com saída analógica de alta precisão para o

controlo de distâncias

ü

Sensores integralmente metálicos com Factor 1 no aço e no

alumínio

ü

Sensores resistentes a altas temperaturas (até 230°C)

ü

Sensores com aprovação ECOLAB

novIdadeS:

ü

Sensor indutivo miniatura com amplificador integrado mais

pequeno do Mercado

ü

Sensores M12 integralmente metálicos com distância de

deteção aumentada (15 mm)

ü

Sensores cúbicos flexíveis com face de deteção rotativa

ü

Sensores integralmente metálicos imunes à soldadura

reSumo do Programa

dImenSão

do corPo

dIStÂncIa

de

deteção

BaSIc

mInIature eXtreme

eXtra

PreSSure

HIgH

PreSSure

∅4 0,8 ... 1,5 mm p.67-68 Consultar sítio Web

M5 0,8 ... 1,5 mm p.69-70 p.85 C5 0,8 ... 1,5 mm p.71 ∅6,5 1,5 ... 2 mm p.27-31 M8 1,5 ... 4 mm p.32-37, 39-40 8 x 8 1,5 ... 2 mm p.41-42 M12 2 ... 8 mm p.43-47, 61 M18 5 ... 8 mm p.50-53, 61 M30 10 ... 15 mm p.55-56, 61 M50 25 mm 40 x 40 mm 15 ... 40 mm p.59-60 40 x 120 mm 15 ... 40 mm p.60-61

eX

tra

dIS

tance

Série 500

3 x S

n

/ 4 x S

n

M8 / P8 1,5 ... 6 mm p.38-41 Consultar sítio Web p.89

8 x 8 2 ... 4 mm p.42 M12 / P12 1,5 ... 10 mm p.46-50 p.89-91 M18 10 ... 20 mm p.53-55 M30 20 ... 40 mm p.57-59 M14 / P20 3 mm p.91-92 ∅4 Brevemente M5 Brevemente ∅6,5 Brevemente M8 3 ... 6 mm p.75-76 M12 / P12 1,5 ... 15 mm p.76-78 p.91 M18 5 ... 20 mm p.78-80 M30 3 ... 40 mm p.80-81

eXtra

temPerature

°

HIgH

temPerature

°

WaSHdoWn

analog

outPut

Immune

Weld-

SPecIal

p.125

p.97 p.125

p.125 p.126

p.97 p.101

p.97 p.101 Brevemente Consultar sítio Web p.126-127

p.97 p.101 Consultar sítio Web p.127

p.101 Consultar sítio Web

p.102

Consultar sítio Web

p.113-114 p.113 p.114-115 p.115-116 p.116-117 p.107 p.121 p.107 p.121 p.108 p.127

Brevemente

cla

SSI

cS

Série 600

1 x S

n

/ 2 x S

n

famílIa

full

Ino

X

dImenSão

do corPo

dIStÂncIa

de

deteção

BaSIc

mInIature eXtreme

eXtra

PreSSure

HIgH

PreSSure

∅4 0,8 ... 1,5 mm p.67-68 Consultar sítio Web

M5 0,8 ... 1,5 mm p.69-70 p.85 C5 0,8 ... 1,5 mm p.71 ∅6,5 1,5 ... 2 mm p.27-31 M8 1,5 ... 4 mm p.32-37, 39-40 8 x 8 1,5 ... 2 mm p.41-42 M12 2 ... 8 mm p.43-47, 61 M18 5 ... 8 mm p.50-53, 61 M30 10 ... 15 mm p.55-56, 61 M50 25 mm 40 x 40 mm 15 ... 40 mm p.59-60 40 x 120 mm 15 ... 40 mm p.60-61

eX

tra

dIS

tance

Série 500

3 x S

n

/ 4 x S

n

M8 / P8 1,5 ... 6 mm p.38-41 Consultar sítio Web p.89

8 x 8 2 ... 4 mm p.42 M12 / P12 1,5 ... 10 mm p.46-50 p.89-91 M18 10 ... 20 mm p.53-55 M30 20 ... 40 mm p.57-59 M14 / P20 3 mm p.91-92 ∅4 Brevemente M5 Brevemente ∅6,5 Brevemente M8 3 ... 6 mm p.75-76 M12 / P12 1,5 ... 15 mm p.76-78 p.91 M18 5 ... 20 mm p.78-80 M30 3 ... 40 mm p.80-81

eXtra

temPerature

°

HIgH

temPerature

°

WaSHdoWn

analog

outPut

Immune

Weld-

SPecIal

p.125

p.97 p.125

p.125 p.126

p.97 p.101

p.97 p.101 Brevemente Consultar sítio Web p.126-127

p.97 p.101 Consultar sítio Web p.127

p.101 Consultar sítio Web

p.102

Consultar sítio Web

p.113-114 p.113 p.114-115 p.115-116 p.116-117 p.107 p.121 p.107 p.121 p.108 p.127

reSumo do Programa

gamaS mInIature + BaSIc

DIMENSÃO

DO CORPO

dIStÂncIa de deteção

PÁgIna

5 mm 10 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm 65 mm ∅3 mm / M4 0,6 mm 65 - 66 1 mm 65 - 67 ∅4 mm / M5 0,8 mm 67 - 69 1,5 mm 68 - 70 2,5 mm 69 - 70 5 x 5 mm 0,8 mm 71 1,5 mm 71 ∅6,5 mm 1,5 mm 27 - 29 2 mm 29 - 31 3 mm 31 M8 1,5 mm 31 - 33 2 mm 34 - 37 2,5 mm 37 3 mm 38 4 mm 39 - 40 6 mm 40 - 41 8 x 8 mm 1,5 mm 41 2 mm 41 - 42 3 mm 42 M12 2 mm 43, 61 4 mm 44 - 46 6 mm 46 - 47 8 mm 47 - 49 10 mm 49 - 50 M18 5 mm 50 - 51, 61 8 mm 51 - 53 12 mm 53 - 54 20 mm 54 - 55 M30 10 mm 55 - 56 15 mm 56, 61 22 mm 57 40 mm 58 - 59 40 x 40 mm 15 mm 59 20 mm 59 30 mm 59 40 mm 60 40 x 120 mm 15 mm 60 40 mm 61

outraS gamaS

DIMENSÃO

DO CORPO

dIStÂncIa de deteção

PÁgIna

5 mm 10 mm 15 mm 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 55 mm 60 mm 65 mm eXtreme M8 3 mm 75 M8 / M12 6 mm 75 - 77 M18 5 mm 78 - 80 M12 / M18 10 mm 77 - 79 M12 15 mm 78 M18 / M30 20 mm 80 - 81 M30 40 mm 81 eXtra PreSSure ∅3 mm 0,6 ... 0,8 mm 85 M5 0,6 mm 85 ∅6,5 mm 2,5 mm 85 HIgH PreSSure M5 / P5 1 mm 89 M8 / P8 1,5 mm 89 M12 / P12 1,5 mm 89 - 91 M14 / P20 3,0 mm 91 - 92 eXtra temPerature M5 0,8 mm 97 M8 4 mm 97 M12 2 ... 4 mm 97 M18 5 mm 97 HIgH temPerature M8 2 mm 101 M12 3 mm 101 M18 5 mm 101 M30 10 mm 101 M50 25 mm 102 WaSHdoWn M12 6 mm 107 M18 10 mm 107 M30 20 mm 108 analog outPut 8 x 8 mm / M8 0 ... 4 mm 113 - 114 M12 0 ... 6 mm 114 - 115 M18 0 ... 10 mm 115 - 116 M18 / M30 0 ... 20 mm 116 - 117 M30 0 ... 40 mm 117 Weld-Immune M12 6 mm 121 M18 10 mm 121 SPecIal ∅4 mm / M5 / C5 0,8 mm 125 ∅6,5 mm 1,5 mm 126 M12 2 ... 4 mm 126 - 127 M18 5 ... 8 mm 127 M30 3 ... 5 mm 127

Introdução

Fig. 1: Tecnologia convencional de sensores induti-vos, como utilizada na família Classics

amplificador de saída campo magnético de alta frequência face de deteção bobina oscilador tratamento de sinal saída núcleo de ferrite

famílIa claSSIcS:

tecnologia convencional

aperfeiçoada pela contrinex

a família Classics utiliza a tecnologia convencional dos sensores indutivos, mas com a vantagem do asiC (Application

Specific Integrated Circuit) desenvolvido

pela Contrinex. a tecnologia asiC garante fiabilidade, estabilidade e facilidade de colocação em funcionamento devido à baixa variabilidade. os sensores desta família conseguem até 2x as distâncias de deteção do padrão da indústria. os sensores Classics têm um oscilador e bobina convencionais gerando um campo magnético de alta frequência, que ema-na da face de deteção. Qualquer objeto metálico que se encontre neste campo absorve uma parte da energia, o que por sua vez é detetado e avaliado pela eletrónica incorporada (Fig. 1).

os metais ferromagnéticos (aço, níquel, cobalto) absorvem a maior parte da ener-gia. as distâncias de deteção atingíveis com estes metais são, portanto, maiores. Metais não ferromagnéticos, tais como o alumínio, absorvem menos energia, sendo por isso menores as distâncias de deteção (aprox. 25 ... 45% das distâncias no aço).

a família de tecnologia Classics inclui sensores das gamas Basic e Miniature (séries 600 e 620) e das gamas Extra

pressure, Extra temperature, High tem-perature, Weld-immune e Special.

famílIa eXtra dIStance:

estabilidade aumentada para

uma distância de deteção

excecionalmente grande

a família Extra Distance é baseada no oscilador Condist® _{desenvolvido e}

patenteado pela Contrinex. os sensores beneficiam de uma distância de deteção até 4x o padrão, mantendo-os afastados de acidentes em ambientes industriais

os sensores indutivos da Contrinex funcionam de acordo com uma de três diferentes

tecnologias, envolvendo todas elas a geração de um campo magnético alternado,

que emana da face de deteção. a presença de um objeto condutor, geralmente metálico, influencia este campo de um modo que a eletrónica incorporada deteta e avalia esse efeito.

Fig. 2: Tecnologia Condist® _{de sensores indutivos}

patenteada pela Contrinex, como utilizada na família Extra Distance

amplificador de saída campo magnético de alta frequência face de deteção bobina tratamento de sinal Condist® saída núcleo de ferrite oscilador Condist®

famílIaS de tecnologIa

tecnologIa

Fig. 5: Evolução dos sinais principais u I Ui Fig. 6 t

Fig. 6 (detalhe Fig. 5): Efeito de um objeto no sinal medido

sem objeto

com objeto t U

Fig. 3: A família de sensores Extra Distance tem uma distância de deteção maior, devido ao

oscila-dor com tecnologia Condist®

Sensores convencionais

Sensores

Condist®

severos, portanto, aumentado a sua vida útil.

Tal como a família de sensores Classics, estes também geram um campo magné-tico de alta frequência, que emana da face de deteção (Fig. 2). Mais uma vez, o efeito resultante é que qualquer objeto metálico que entre no campo absorve energia deste.

no entanto, o oscilador e o subsequente circuito de avaliação de sinal são com-pletamente diferentes, com o objetivo de alcançar uma estabilidade

signifi-cativamente melhor relativamente às

influências ambientais, em particular, a temperatura. o contributo mais importante para isto provém do oscilador Condist®

patenteado pela Contrinex.

Uma melhor estabilidade permite que o ponto de comutação esteja mais afasta-do, conduzindo a maiores distâncias

de deteção em metais ferromagnéticos

(Fig. 3). os sensores com esta tecnologia também reagem particularmente bem em

objetos estreitos, por exemplo parafusos

pequenos, fios e chapas metálicas. Para além do oscilador Condist®_{, todos os}

outros blocos de funções são equivalentes aos da família Classics. as influências do material e outras propriedades são também as mesmas que as da família de sensores Classics.

Foi dada especial atenção para satisfazer

o mais possível as normas relevantes,

de modo que uma fácil permutabilidade com os sensores convencionais seja garantida. Grande ênfase foi também colocada numa muito boa resistência CeM e numa perfeita selagem contra a penetração de líquidos.

a família de tecnologia Extra Distance inclui sensores das gamas Basic,

Minia-ture, Extra pressure, High pressure e Analog output. esta tecnologia é utilizada

nos sensores das séries 500 e 520.

famílIa full InoX:

Proteção total em aço inoxidável

– praticamente indestrutível

a família Full Inox baseia-se na tecnologia Condet® _{patenteada pela Contrinex. estes}

sensores monobloco em aço inoxidável são não só os mais duráveis no Mer-cado, como também oferecem grandes distâncias de deteção em qualquer metal condutor.

os sensores Full Inox também funcionam de acordo com a tecnologia indutiva. Contudo, a bobina que gera o campo magnético não faz parte do oscilador (Fig. 4). em vez disso, o campo é gerado por um emissor de impulsos de corrente, periódicos e curtos, que percorrem a bobina (Fig. 5). este campo induz uma tensão no objeto que, por sua vez, lhe gera uma corrente elétrica. Quando o emissor de impulsos de corrente é des-ligado, a corrente no objeto dissipa-se, causando a indução de uma tensão na bobina (Fig. 6).

esta tensão gera o sinal necessário, e é em princípio independente da perda de

energia do campo. aqui reside a principal

vantagem desta tecnologia, uma vez que as perdas de energia do campo, que são avaliadas nos sensores convencionais,

estão sujeitas a um indesejado número de influências ambientais e do tipo de materiais. a tecnologia Condet® _{permite que o sensor, incluindo a sua frente, seja totalmente}

encapsulado num corpo protetor em aço inoxidável, com a segurança adicional das grandes distâncias de deteção.

o acoplamento entre o objeto e a bobina é muito semelhante a um transformador, e é por isso independente da temperatura e só ligeiramente influenciado pelo

material do objeto. apenas metais que sejam não ferromagnéticos e que tenham

condutividade elétrica muito baixa produzem um sinal utilizável reduzido.

a família de tecnologia Full Inox inclui sensores das gamas Extreme, High pressure,

Washdown, Weld-immune e Special. esta tecnologia é utilizada nos sensores da

série 700.

gerador de impulsos

amplificador de saída

Fig. 4: A família de sensores Full Inox utiliza a

tecnologia Condet® _{de geração de impulsos em}

vez de um oscilador campo magnético alternado saída face de deteção bobina tratamento de sinal filtro interruptor núcleo de ferrite

Introdução

gamaS de ProdutoS

BaSIc

Sensores excelentes para

ambientes normais

os sensores indutivos da gama Basic da Contrinex têm uma reputação justificada a nível mundial pela sua intransigente exatidão e excecional fiabilidade. Com as melhores distâncias de deteção na sua classe entre 1,5 mm e 40 mm, a gama

Basic oferece um funcionamento

“fit-and-forget ”, proporcionando um desempenho

de elevada qualidade e um custo total de propriedade altamente atrativo.

disponíveis nos tamanhos de M8 a M30 e C44, com modelos Ø 6,5 lisos e 8 mm de secção quadrada opcionais, os sensores indutivos da gama Basic são ideais para aplicações gerais de deteção de presença e de posição em quase todas as indústrias. estão disponíveis variantes com montagem embutida e não embutida, quer com cabos de interligação fixos e hermeticamente selados ou com conectores metálicos integrais. Todos os sensores da gama Basic, quer sejam das famílias de tecnologia Classics (Fig. 1) ou da evolução Extra Distance (Fig. 2), utilizam circuitos integrados de apli-cação específica (asiC) da Contrinex que garantem resultados com repetibilidades elevadas a temperaturas de funcionamento entre -25°C e +70°C.

eXtreme

durabilidade extrema em

ambientes agressivos

só os sensores mais resistentes suportam os ambientes mais extremos, e os senso-res indutivos da gama Extreme da família

Full Inox são especialmente apropriados

para esse serviço. Graças a um corpo me-tálico integral em aço inoxidável (v2a/aisi 304) e a uma entrada de cabo hermeti-camente selada, os sensores Extreme são resistentes à corrosão, impermeáveis ao óleo, e resistentes à pressão até 80

bar. Robusta, fiável e altamente exata, a

gama Extreme “sente-se em casa” nas circunstâncias mais difíceis.

desenvolvidos para suportar as condi-ções de funcionamento industriais mais adversas, os sensores Extreme estão classificados iP 68 e IP 69K, oferecem um desempenho “fit-and-forget ” com tempos mínimos de paragem. Com distâncias de deteção até 40 mm, a gama Extreme deteta materiais ferrosos e não ferrosos com desempenho Factor 1, e disponibiliza tamanhos do M8 ao M30.

mInIature

funcionalidade total em tamanho

mínimo

o tamanho é frequentemente um cons-trangimento crítico quando se selecionam sensores para uma deteção de posição ou presença. a gama Miniature da Contrinex, que inclui o sensor com am-plificador integrado mais pequeno do Mercado, satisfaz essa limitação sem comprometer a funcionalidade.

os sensores desta gama utilizam quer a tecnologia Classics (Fig. 1) quer a evo-lução Extra Distance (Fig. 2). disponível em tamanhos lisos ou roscados de Ø 3 a

Ø 6,5 com uma opção de secção quadrada de 5 mm, a gama de sensores indutivos

Miniature é ideal para aplicações onde o espaço é limitado, incluindo a seleção de

ferramentas, a deteção robotizada de posição e o controlo de micromecanismos. extremamente robusta, graças à tecnologia de encapsulamento CsP (chip-scale

package) e a um substrato reforçado a fibra de vidro e encapsulado em vácuo, a

gama Miniature da Contrinex garante fiabilidade de longa duração e máximo tempo de funcionamento, mesmo nos ambientes mais exigentes. a baixa massa e a alta

frequência de comutação destes sensores torna-os particularmente adequados para

aplicações com dinâmicas elevadas, onde a inércia é de grande importância. estes sensores de montagem embutida estão disponíveis nas versões nPn e PnP de 3-fios CC, e com uma escolha de configuração n.a. ou n.F. Um Led indicador do estado da saída é padrão. Todas as funções importantes de proteção estão incluídas, tal como a proteção contra curto-circuito e sobrecarga, proteção contra inversão de polaridade total, proteção contra induções, etc.

Com uma distância de deteção até 4 mm, os sensores miniatura da Contrinex reúnem uma qualidade de renome com um custo total de propriedade altamente atrativo.

eXtra PreSSure

resistentes a pressões até 100 bar

a deteção fiável e exata da presença-posição a pressões até 100 bar requer um desempenho e uma qualidade de construção de primeira classe. os sen-sores indutivos resistentes à pressão da gama Extra pressure proporcionam exa-tamente isso, funcionamento contínuo em condições de pressão permanentes. isto torna a gama especialmente apropriada para instalações em alto mar, indústria química, sistemas de lubrificação de motores e monitorização de elementos de combustível atómico. Um corpo em aço inoxidável com uma face de deteção em cerâmica ligada com cola, ou em safira ligada por brasagem, e uma classe de proteção IP 68, garantem uma robustez e uma fiabilidade excecionais em dimen-sões miniatura de Ø 3 a M8.

a gama Extra pressure é também ideal para ambientes de alto vácuo e aplicações em satélites, oferecendo um funcionamen-to “fit-and-forget ” e uma entrada de cabo selada, que garante que não haja falha de serviço ou interrupções na produção. os sensores desta gama utilizam quer a tecnologia Classics (Fig. 1) quer a evolução Extra Distance (Fig. 2) e têm propriedades elétricas equivalentes. Para uma estanquidade ótima as versões com Led e conector não estão disponíveis nesta gama.

os sensores da gama Extra pressure detetam objetos a distâncias até 2,5 mm, e oferecem um custo total de propriedade altamente atrativo.

HIgH PreSSure

resistentes a pressões e esforços

dinâmicos até 500 bar (1000 bar de

pico)

Para uma deteção fiável e exata nas apli-cações pneumáticas e hidráulicas mais exigentes, a Contrinex oferece uma gama única de sensores High pressure com pressões de funcionamento permanente de 100 ... 500 bar e pressões de pico até

1000 bar.

adequados para temperaturas de funcio-namento até 100°C e resistentes a mais de 1 milhão de ciclos de pressão, a sua

proteção iP 68 e iP 69K e estanquidade ao óleo fazem deles a escolha robusta e fiável para a indústria hidráulica. Um funcionamento “fit-and-forget ” elimina praticamente os custos de substituição dos sensores. Um desempenho excecional e uma qualidade de construção de primeira classe estão garantidos em dimensões de M5 a M18. os sensores High pressure da Contrinex estão disponíveis quer na versão Extra

Distance (Fig. 2) quer na Full Inox (Fig.

4). ambas as tecnologias patenteadas garantem durabilidade sem comprometer a distância de deteção útil. a construção do sensor é simples e robusta, com toda a unidade eletrónica, incluindo o núcleo de ferrite e a bobina, em segurança no

lado sem pressão. a ligação selada é

feita através de um cabo flexível em PU ou de um conector integral.

a Fig. 7 mostra a versão Extra Distance. o corpo do sensor em aço inoxidável e o disco de cerâmica são montados através de interferência por aquecimento, tornan-do o sensor mecanicamente resistente,

excecionalmente impermeável, e

exce-lente para aplicações com esforços de pressões altamente dinâmicas, tais como as aplicações de controlo de êmbolos. Com distâncias de deteção até 3 mm, eles são impermeáveis ao gás e cumprem a classe de proteção IP 68.

as versões da família Full Inox têm um corpo integral em aço inoxidável (v4a / aisi 316L / din 1.4404) resistente à pressão e corrosão praticamente indestrutível. eles garantem uma deteção excelente de todos os metais com boa condutividade, ferromagnéticos e não ferromagnéticos. estes sensores resistentes à corrosão são apropriados para as condições mais severas e cumprem as classes de proteção

IP 68 e IP 69K. Fig. 7 disco de cerâmica caixa núcleo de ferrite módulo eletrónico

Introdução

HIgH temPerature

resistentes a temperatura até

180°c (230°c com amplificador

externo)

os sensores indutivos da gama High

tem-perature são projetados para o

funciona-mento contínuo a temperaturas de 0°C até 180°C (até 230°C com eletrónica remota). este intervalo é ideal para os ambientes mais severos, incluindo estufas de pintura nas indústrias automóvel, de tratamentos de superfícies metálicas e do vidro. os sensores High temperature utilizam a tecnologia Classics (Fig. 1). estão disponíveis nas versões de montagem

embutida, não embutida e quase embutida. Para temperaturas até 180°C, os sen-sores têm amplificador incorporado e é padrão uma ligação elétrica através de um cabo de silicone ou Teflon® _{de 2 m. Para os modelos de 230°C os amplificadores são}

incorporados num corpo M12 separado em aço inoxidável, que é ligado através de um cabo padrão de 3 m em Teflon®_{, e assim retirado da área quente. o fabrico em}

aço inoxidável e as distâncias de deteção até 25 mm minimizam o risco de danos mecânicos durante o funcionamento, garantindo assim a disponibilidade máxima da fábrica e um custo total de propriedade altamente atrativo. os sensores de alta tem-peratura da Contrinex estão disponíveis nas dimensões de M8 a M50.

WaSHdoWn

aprovação ecolab para a mais

rigorosa higiene na produção

os sensores indutivos Washdown estão certificados para funcionar contínua e fiavelmente nas condições extremas das indústrias alimentar, bebidas e farmacêuti-ca, garantindo uma produção ininterrupta. Com aprovação Ecolab e classificados

IP 68 e IP 69K, eles são resistentes a

pressões até 80 bar, compatíveis com

produtos alimentares e resistentes à corrosão.

estes sensores foram desenvolvidos com base na plataforma da tecnologia

Full Inox para um corpo integral em aço

inoxidável totalmente impermeável (v4a / aisi 316L), incluindo a face de deteção. eles são, portanto, altamente resistentes aos químicos corrosivos utilizados nos processos de higienização CiP ou de la-vagem. Com Factor 1 no aço e alumínio, e distâncias de deteção aumentadas até 40 mm, a tecnologia Full Inox minimiza a possibilidade de danos por impacto – um risco comum em espaços de funciona-mento confinados.

os sensores Washdown respondem às necessidades de deteção cada vez mais exigentes das indústrias alimentar, bebi-das e farmacêutica, oferecendo o melhor desempenho da sua classe com um custo total de propriedade atrativo.

eXtra temPerature

resistentes a temperatura até

120°c

os sensores indutivos da gama Extra

temperature são a solução ideal para

a deteção de posição-presença em apli-cações a temperaturas tão baixas como -40°C até 120°C. os processos industriais geram muitas vezes calor, resultando em temperaturas que danificariam um sensor convencional, mas a construção em aço inoxidável e a eletrónica robusta dos sensores Extra temperature da Contrinex garantem um funcionamento fiável, exato e tempos mínimos de paragem, mesmo nos ambientes mais exigentes.

os sensores desta gama utilizam quer a tecnologia Classics (Fig. 1) quer a Full

Inox (Fig. 4). Com compensação individual de temperatura para um funcionamento

repetível e altamente exato em toda a gama de temperaturas de funcionamento, os sensores indutivos Extra temperature asseguram distâncias de deteção até 25 mm, minimizando o risco de colisão.

disponível nos tamanhos M5 a M18, a gama Extra temperature fornece o melhor desempenho a altas temperaturas da sua classe nos ambientes adversos da indústria automóvel, dos moldes e de transformação de metais.

analog outPut

Saída analógica contínua para um controlo de precisão

os engenheiros que necessitam de um método de medição fiável, repetível e altamente exato da posição de um objeto, devem considerar apenas os sensores indutivos Analog output da Contrinex. esta gama de sensores foi desenvolvida com base na plataforma da tecnologia

Ex-tra Distance (Fig. 2) para uma excelente

estabilidade térmica, repetibilidade, e a melhor capacidade de deteção de grande distância no Mercado. Com uma faixa de medição de zero até 40 mm e uma exa-tidão de deteção na escala do mícron, a

gama de sensores Analog output é ideal para a medição de posição linear, angular e de rotação (Fig. 8). eles oferecem um desempenho ao melhor nível internacional e um custo total de propriedade atrativo em aplicações desde a monitorização de vibrações e a regulação da aproximação a posições finais, até a monitorização de posição, triagem de metais e enformação de chapas metálicas.

os sensores indutivos Analog output estão disponíveis nas dimensões de M8 a M30, com a opção de um modelo de secção quadrada de 8 mm. as saídas em ten-são estão disponíveis em todos os tamanhos, enquanto os tamanhos M12 e acima disponibilizam ambas as saídas em tensão e em corrente.

Weld-Immune

Imune a campos eletromagnéticos e resistente a salpicos de soldadura

os sensores indutivos Weld-immune da Contrinex são ideais para os ambientes de trabalho hostis que se encontram nas fábricas automóveis e outras fábricas de soldadura industrial. a gama inclui sen-sores de duas plataformas de tecnologia:

Classics (Fig. 1) e Full Inox (Fig. 4).

os dispositivos Classics - com classe de proteção iP 67 - estão disponíveis quer com corpo cilíndrico revestido a PTFe ou em formato cúbico 40 x 40 mm em PBTP. eles resistem à solda e a campos magnéticos fortes presentes durante os processos de soldadura industrial, e têm distâncias de deteção idênticas no aço e em metais não ferrosos.

os sensores Weld-immune construídos sobre a plataforma Full Inox têm uma grande distância de deteção e Factor 1 no aço e alumínio. Uma construção monobloco em aço inoxidável (v2a / aisi 304) faz destes sensores os mais duráveis no Mercado, garantindo um tempo de paragem mínimo. estes sensores praticamente indestru-tíveis suportam o ambiente de soldadura durante vários anos, resistindo a campos eletromagnéticos, salpicos de soldadura, limpezas e impactos.

Todos os sensores Weld-immune são de montagem embutida e têm um conector M12 integral. as maiores distâncias de deteção entre os seus pares de até 15 mm eliminam o risco de colisão – um perigo frequente quando funcionam muito perto de componentes de máquinas em movimento.

desenvolvidos para uma exatidão extrema durante todo o ciclo de soldadura, os sensores Weld-immune detetam continuamente a presença de peças e a posição de máquinas para assegurar uma utilização ótima dos equipamentos e prevenir erros na produção. estes sensores oferecem uma excelente repetibilidade a temperaturas entre -25°C e +70°C.

gama SPecIal

concebidos para satisfazer

requisitos técnicos especiais

esta gama Special inclui sensores para a deteção de chapa dupla em aplicações de processamento de metais e equipa-mentos de 2-fios: versões naMUR (din / en 19234) e CC.

Para a deteção de chapa dupla, são utilizados os sensores da família Full

Inox (Fig. 4). a sua tecnologia indutiva

patenteada permite a distinção entre uma e duas chapas metálicas condutoras de uma espessura definida, conseguindo uma sensibilidade de 0,8 - 1,2 mm por folha. esta discriminação ajuda a prevenir a alimentação de chapas em duplicado em processos de corte e estampagem, o que em última instância evita danos na ferramenta. a construção monobloco em aço inoxidável destes sensores faz com que sejam os mais duradouros no Mercado. eles suportam os impactos que são um risco comum nas aplicações de deteção de chapa dupla junto a chapas metálicas em movimento, garantindo um tempo mínimo de paragem.

os sensores de 2-fios CC e naMUR são fabricados sobre a plataforma de tecno-logia Classics (Fig. 1) e inclui dimensões de Ø 3 a M30, mais uma opção de secção quadrada de 5 mm. os dispositivos estão disponíveis para montagem embutida e não embutida e uma ligação através de cabo ou conector. Com uma faixa de de-teção até 15 mm, os sensores de 2-fios da Contrinex garantem uma utilização ótima dos equipamentos.

Fig. 8

alumínio

sensores

indutivos

basic

eXceLÊncia eM aMbientes norMais

vantaGens

PrinciPais

ü Relação preço-desempenho excecional

ü Excelente exatidão

ü Compensação de temperatura notável

ü Resistente a choques e vibrações

ü Grande distância de deteção

sÍntese da GaMa

dimensão

_{do corpo}

classics

extra distance

basic

esQueMas de LiGaÇÕes

PNP N.A. NPN N.A.

PNP N.F.

PNP Complementar

FaMÍLia

cLassics

cLassics

cLassics

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Cabo PVC Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-603-065-120* DW-AD-603-065-400* DW-AD-603-065-121 DW-AD-603-065 Tipo de saída NPN N.A. NPN N.A. Referência DW-AD-601-065-120* DW-AD-601-065 Tipo de saída

Referência

Outros tipos disponíveis PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. PNP/NPN N.F., compr. 30 mm *Alteração de referência: ver p. 334

indutivos

NPN N.F.

N.A. = normalmente aberto N.F. = normalmente fechado castanho preto azul castanho preto azul castanho preto azul castanho preto azul castanho preto azul branco

2-fios CA/CC N.A.

castanho azul CA/CC CC CC CC CC CC

basic

FaMÍLia

cLassics

cLassics

cLassics

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Cabo PVC Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-603-065-120* DW-AD-603-065-400* DW-AD-603-065-121 DW-AD-603-065 Tipo de saída NPN N.A. NPN N.A. Referência DW-AD-601-065-120* DW-AD-601-065 Tipo de saída

Referência

basic

FaMÍLia

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

2

2

2

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Conector M8 Conector M8 Conector M8 Conector M8 Cabo PVC Cabo PVC Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AS-603-065-129* DW-AS-603-065-123 DW-AS-603-065-124 DW-AS-603-065-001 DW-AD-623-065-120 DW-AD-623-065-400 DW-AD-623-065-121 Tipo de saída NPN N.A. NPN N.A. NPN N.A. Referência DW-AS-601-065-129* DW-AD-621-065-400 DW-AD-621-065-121 Tipo de saída PNP N.F.

Referência DW-AS-604-065-129*

Outros tipos disponíveis NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP/NPN N.F., M12 NPN N.A., PNP N.F., NPN N.F. PNP N.F., NPN N.F. NPN N.F. *Alteração de referência: ver p. 334

indutivos

N.A. = normalmente aberto N.F. = normalmente fechado

FaMÍLia

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

2

2

2

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Conector M8 Conector M8 Conector M8 Conector M8 Cabo PVC Cabo PVC Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AS-603-065-129* DW-AS-603-065-123 DW-AS-603-065-124 DW-AS-603-065-001 DW-AD-623-065-120 DW-AD-623-065-400 DW-AD-623-065-121 Tipo de saída NPN N.A. NPN N.A. NPN N.A. Referência DW-AS-601-065-129* DW-AD-621-065-400 DW-AD-621-065-121 Tipo de saída PNP N.F.

Referência DW-AS-604-065-129*

Outros tipos disponíveis NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP/NPN N.F., M12 NPN N.A., PNP N.F., NPN N.F. PNP N.F., NPN N.F. NPN N.F.

basic

FaMÍLia

cLassics

cLassics

cLassics

cLassics

eXtra distance

eXtra distance

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

M8

distÂncia de deteÇÃo MM

2

2

2

2

3

3

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Latão cromado Latão cromado Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Conector M8 Conector M8 Cabo PVC Conector M8 Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Quase embutido Quase embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 1000 Hz 1000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-623-065-122 DW-AD-623-065 DW-AS-623-065-123 DW-AS-623-065-124 DW-AD-503-065 DW-AS-503-065-001 DW-AD-603-M8-120* Tipo de saída NPN N.A. NPN N.A. Referência DW-AD-501-065 DW-AD-601-M8-120* Tipo de saída

Referência

Outros tipos disponíveis NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP/NPN N.F., compr. 29 mm NPN NA, PNP/NPN NF, c. 45 mm, M12 PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. PNP N.F., NPN N.F. *Alteração de referência: ver p. 334

indutivos

N.A. = normalmente aberto N.F. = normalmente fechado

FaMÍLia

cLassics

cLassics

cLassics

cLassics

eXtra distance

eXtra distance

cLassics

diMensÃo MM

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

Ø 6,5

M8

distÂncia de deteÇÃo MM

2

2

2

2

3

3

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Latão cromado Latão cromado Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Conector M8 Conector M8 Cabo PVC Conector M8 Cabo PVC Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Quase embutido Quase embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 1000 Hz 1000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-623-065-122 DW-AD-623-065 DW-AS-623-065-123 DW-AS-623-065-124 DW-AD-503-065 DW-AS-503-065-001 DW-AD-603-M8-120* Tipo de saída NPN N.A. NPN N.A. Referência DW-AD-501-065 DW-AD-601-M8-120* Tipo de saída

Referência

Outros tipos disponíveis NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP/NPN N.F., compr. 29 mm NPN NA, PNP/NPN NF, c. 45 mm, M12 PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. PNP N.F., NPN N.F.

basic

FaMÍLia

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

diMensÃo

M8

M8

M8

M8

M8

M8

M8

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

1,5

1,5

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Cabo PVC Conector M8 Conector M8 Conector M8 Conector M12 Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-603-M8-121 DW-AD-603-M8-122 DW-AD-603-M8 DW-AS-603-M8-123 DW-AS-603-M8-124 DW-AS-603-M8-001 DW-AS-603-M8 Tipo de saída NPN N.A. NPN N.A. NPN N.A. NPN N.A. Referência DW-AD-601-M8-122 DW-AD-601-M8 DW-AS-601-M8-001 DW-AS-601-M8 Tipo de saída PNP N.F.

Referência DW-AS-604-M8-001

Outros tipos disponíveis PNP N.F., NPN N.F. PNP N.F., NPN N.F. PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.F. PNP/NPN N.F., compr. 39 mm

indutivos

N.A. = normalmente aberto N.F. = normalmente fechado

FaMÍLia

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

cLassics

diMensÃo

M8

M8

M8

M8

M8

M8

M8

distÂncia de deteÇÃo MM

1,5

1,5

1,5

1,5

1,5

1,5

1,5

dados tÉcnicos

Material do corpo Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Aço inoxidável V2A Ligação Cabo PVC Cabo PVC Cabo PVC Conector M8 Conector M8 Conector M8 Conector M12 Grau de proteção IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 Montagem Embutido Embutido Embutido Embutido Embutido Embutido Embutido Frequência de comutação máx. 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz 5000 Hz Tensão de alimentação 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC 10 … 30 VCC Gama de temperatura ambiente -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C -25 ... +70 °C Corrente de saída ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA ≤ 200 mA Tipo de saída PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. PNP N.A. Referência DW-AD-603-M8-121 DW-AD-603-M8-122 DW-AD-603-M8 DW-AS-603-M8-123 DW-AS-603-M8-124 DW-AS-603-M8-001 DW-AS-603-M8 Tipo de saída NPN N.A. NPN N.A. NPN N.A. NPN N.A. Referência DW-AD-601-M8-122 DW-AD-601-M8 DW-AS-601-M8-001 DW-AS-601-M8 Tipo de saída PNP N.F.

Referência DW-AS-604-M8-001

Outros tipos disponíveis PNP N.F., NPN N.F. PNP N.F., NPN N.F. PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.A., PNP N.F., NPN N.F. NPN N.F. PNP/NPN N.F., compr. 39 mm
