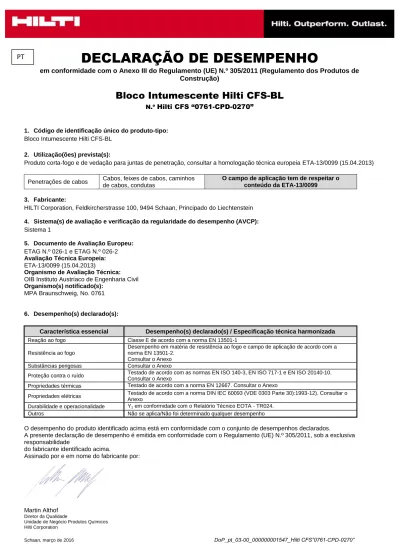

DECLARAÇÃO DE DESEMPENHO

(1)

DECLARAÇÃO DE DESEMPENHO

em conformidade com o Anexo III do Regulamento (UE) N.º 305/2011 (Regulamento dos Produtos de Construção)

Bloco Intumescente Hilti CFS-BL

N.º Hilti CFS “0761-CPD-0270”

1. Código de identificação único do produto-tipo:

Bloco Intumescente Hilti CFS-BL

2. Utilização(ões) prevista(s):

Produto corta-fogo e de vedação para juntas de penetração, consultar a homologação técnica europeia ETA-13/0099 (15.04.2013)

Penetrações de cabos Cabos, feixes de cabos, caminhos de cabos, condutas

O campo de aplicação tem de respeitar o conteúdo da ETA-13/0099 3. Fabricante:

HILTI Corporation, Feldkircherstrasse 100, 9494 Schaan, Principado do Liechtenstein

4. Sistema(s) de avaliação e verificação da regularidade do desempenho (AVCP):

Sistema 1

5. Documento de Avaliação Europeu:

ETAG N.º 026-1 e ETAG N.º 026-2

Avaliação Técnica Europeia:

ETA-13/0099 (15.04.2013)

Organismo de Avaliação Técnica:

OIB Instituto Austríaco de Engenharia Civil

Organismo(s) notificado(s):

MPA Braunschweig, No. 0761

6. Desempenho(s) declarado(s):

Característica essencial Desempenho(s) declarado(s) / Especificação técnica harmonizada Reação ao fogo Classe E de acordo com a norma EN 13501-1

Resistência ao fogo

Desempenho em matéria de resistência ao fogo e campo de aplicação de acordo com a norma EN 13501-2.

Consultar o Anexo Substâncias perigosas Consultar o Anexo

Proteção contra o ruído Testado de acordo com as normas EN ISO 140-3, EN ISO 717-1 e EN ISO 20140-10. Consultar o Anexo

Propriedades térmicas Testado de acordo com a norma EN 12667. Consultar o Anexo

Propriedades elétricas Testado de acordo com a norma DIN IEC 60093 (VDE 0303 Parte 30):1993-12). Consultar o Anexo

Durabilidade e operacionalidade Y1 em conformidade com o Relatório Técnico EOTA - TR024. Outros Não se aplica/Não foi determinado qualquer desempenho

O desempenho do produto identificado acima está em conformidade com o conjunto de desempenhos declarados. A presente declaração de desempenho é emitida em conformidade com o Regulamento (UE) N.º 305/2011, sob a exclusiva responsabilidade

do fabricante identificado acima.

Assinado por e em nome do fabricante por:

Martin Althof

Diretor da Qualidade

Unidade de Negócio Produtos Químicos Hilti Corporation

Schaan, março de 2016 DoP_pt_03-00_000000001547_Hilti CFS”0761-CPD-0270”

(2)

2.5 Substâncias perigosas

De acordo com a declaração do fabricante, as especificações do produto foram comparadas com a lista de substâncias perigosas da Comissão Europeia para garantir que não contêm tais substâncias acima dos limites aceitáveis.

Nesse sentido, foi enviada uma declaração por escrito pelo titular da ETA.

Nota: além das cláusulas específicas relativas às substâncias perigosas nesta ETA, poderão existir outros requisitos aos produtos que se enquadrem neste âmbito (por ex., transposição da legislação europeia e disposições legislativas, regulamentares e administrativas nacionais). Para cumprir o disposto na Diretiva relativa aos produtos de construção, é igualmente necessário cumprir estas exigências nos casos em que estas se aplicarem.

2.9 Isolamento aos sons aéreos

Foram fornecidos relatórios dos ensaios relativos à atenuação do ruído em conformidade com a norma EN ISO 140-3. Os testes acústicos foram realizados numa parede flexível com dupla camada de gesso cartonado de 15,8 mm (5/8”) de ambos os lados. O enchimento do espaço vazio entre as placas de gesso foi feito com isolamento de lã mineral de 100 mm.

O tijolo intumescente Hilti CFS-BL foi testado como junta em vazio. As características acústicas das paredes em si foram calculadas antes de ter sido feita uma abertura de 588 x 288 mm. A classificação numérica individual determinada é: Rw (C; Ctr ) = 51 (1; -4).

Rw: índice de redução sonora ponderada (fornecido com os termos de adaptação do espetro C e

Ctr)

2.10 Propriedades térmicas

O tijolo intumescente Hilti CFS-BL foi testado de acordo com a norma EN 12667. Condutividade térmica λ = 0,089 W/mK e resistência térmica R = 0,563 m2_K/W.

2.12.2.1 Propriedades elétricas

 Resistividade elétrica volumétrica (em conformidade com a norma DIN IEC 60093 (VDE 0303 Parte 30):1993-12):

Valor médio: CFS-BL: 2,17E+9 cm (± 0,5)

 Resistividade elétrica superficial (em conformidade com a norma DIN IEC 60093 (VDE 0303 Parte 30):1993-12):

(3)

ANEXO 2

CLASSIFICAÇÃO DA RESISTÊNCIA AO FOGO DAS JUNTAS DE PENETRAÇÃO FEITAS COM O KIT COMPOSTO POR TIJOLO INTUMESCENTE HILTI CFS-BL, MASTIQUE DE ENCHIMENTO ANTIFOGO

HILTI CFS-FIL E BANDA ANTIFOGO HILTI CSF-P BA

2.1 Informações gerais

2.1.1 Construção de paredes/pisos a) Parede flexível:

A parede deve ter uma espessura mínima de 100 mm e englobar vigas de madeira ou aço alinhadas em ambas as faces com, pelo menos, 2 camadas de placas com uma espessura de 12,5 mm de acordo com a norma EN 520 tipo F.

Ao construir com vigas de aço, o espaço entre os forros não deve ser totalmente preenchido com material isolante, especialmente nas proximidades da junta. Seja como for, a parede tem de obedecer aos requisitos.

Relativamente às paredes com vigas de madeira, deve haver uma distância mínima de 100 mm da junta de vedação para qualquer viga e a cavidade entre a viga e a junta tem de ser fechada com um isolamento mínimo de 100 mm da Classe A1 ou A2 (em conformidade com a norma EN 13501-1).

b) Parede rígida:

A parede tem de ter uma espessura mínima de 100 mm e englobar betão, betão poroso ou alvenaria com uma densidade mínima de 600 kg/m3.

c) Piso rígido:

O piso tem de ter uma espessura mínima de 150 mm e englobar betão poroso ou betão com uma densidade mínima de 600 kg/m3.

As paredes/pisos devem estar classificados de acordo com a norma EN 13501-2 para o período de resistência ao fogo exigido ou cumprirem os requisitos do Eurocódigo aplicável. Esta ETA não abrange a utilização do produto como junta de penetração em construções com painéis sanduíche.

(4)

2.1.2 Estrutura/rebordo da abertura

A profundidade da junta de penetração é sempre de 200 mm independentemente da espessura da parede ou do piso. Nas paredes ou pisos com uma espessura inferior a 200 mm, ter-se-á de utilizar uma estrutura ou um rebordo da abertura.

Estrutura da abertura: caixilho com 200 mm de profundidade perpendicular à superfície da parede/piso feito de painéis de gesso cartonado ou silicato de cálcio com uma espessura de, pelo menos, 12,5 mm, centrado na parede (figura 1a, d)/embutido no sofito do piso.

Rebordo: são instaladas ripas de gesso cartonado ou silicato de cálcio com pelo menos 100 mm de largura (wA, figura 1e) à volta da abertura com o necessário número de camadas para formar uma

armação no lado superior de um piso ou duas armações com a mesma altura dos dois lados de uma parede (figura 1b, c, e).

Nas paredes, as juntas de penetração são instaladas centradas (figura 1a, b), nos pisos são embutidas no sofito do piso (figura 1c

)

.

a b C

D e

Figura 1: estrutura/rebordo da abertura e posição da junta em paredes/pisos

A Produto antifogo Hilti

E Elemento de construção

(construção de parede rígida ou flexível, piso) E1 Estrutura de suporte

tA Espessura da junta

tE Espessura do elemento de construção

w Largura da junta

h Altura da junta

(5)

2.1.3 Tipos de juntas de penetração

2.1.3.1 Junta de penetração do tipo mastique de enchimento a) Serviços sem calhas porta-cabos (cestas,

escadarias, suportes) na junta de penetração

 As folgas entre serviços e os tijolos intumescentes Hilti CFS-BL (A) são preenchidas com mastique de enchimento antifogo Hilti CFS-FIL (A1a),

com uma profundidade de 20 mm.

Figura 2: junta tipo A1a

b) Serviços em calhas porta-cabos (cestas, escadarias, suportes) na junta de penetração

 As folgas entre serviços e os tijolos intumescentes Hilti CFS-BL (A) são preenchidas com Mastique de enchimento antifogo Hilti CFS-FIL (A1b)

ao longo de toda a profundidade da junta

(200 mm). _{Figura 3: junta tipo A1b} 2.1.3.2 Junta de penetração tipo banda 1x (A2a)

a) Serviços sem calhas porta-cabos (cestas, escadarias, suportes) na junta de penetração

com uma profundidade de 20 mm.

 Uma camada de banda antifogo Hilti CFS-P BA (A2a) é enrolada à volta dos

serviços ou grupo de serviços.

Figura 4: mastique de enchimento (A1a) mais 1 camada de banda

A2a

(6)

 As folgas entre serviços e os tijolos intumescentes Hilti CFS-BL (A) são preenchidas com mastique de enchimento antifogo Hilt CFS-FIL, com uma profundidade de 20 mm.

 Os serviços são cobertos adicionalmente por uma camada de banda antifogo Hilti CFS-P BA (A2a) a

contornar os serviços.

Figura 5: mastique de enchimento (A1b) mais 1 camada de banda (A2a), suporte de apoio A banda antifogo Hilt CFS-P BA tem de ser instalada com a malha virada para fora/cima

Nos pisos, a banda antifogo Hilt CFS-P BA só é precisa na parte superior.

A sobreposição com a banda antifogo enrolada tem de ser pelo menos de 20 mm e a sua colocação é recomendada no topo ou na lateral

(7)

2.1.3.3 Junta de penetração tipo banda 2 (A2b) – tijolos, mastique de enchimento e

2 camadas de banda

a) Serviços sem calhas porta-cabos (cestas, escadarias, suportes) na junta de penetração

com uma profundidade de 20 mm. Duas camadas de banda antifogo Hilti CFS-P BA (A2b) são enroladas à volta dos serviços ou

grupo de serviços.

Figura 6: mastique de enchimento (A1a) mais

2 camadas de banda (A2b)

 As folgas entre serviços e os tijolos intumescentes Hilti CFS-BL (A) são preenchidas com mastique de enchimento antifogo Hilti CFS-FIL (A1b)

ao longo de toda a profundidade da junta (200 mm).

 Os serviços são cobertos adicionalmente por uma camada de banda antifogo Hilti CFS-P BA (A2a) a contornar os serviços.

 Uma segunda camada de banda antifogo Hilti CFS-P BA (A2b) é colocada

por cima da primeira e enrolada também à volta das calhas porta-cabos (A2b).

Figura 7: mastique de enchimento (A1b) mais

2 camadas de banda (A2b)

A banda antifogo Hilt CFS-P BA tem de ser instalada com a malha virada para fora/cima Nos pisos, a banda antifogo Hilt CFS-P BA só é precisa na parte superior.

A sobreposição com a banda antifogo enrolada tem de ser pelo menos de 20 mm e a sua colocação é recomendada no topo ou na lateral

A2b

(8)

2.1.4 Regra das distâncias

Distâncias válidas para instalações em paredes e pisos. Distâncias mínimas em mm (consultar ilustração): s1 = 0 (distância entre cabos/calhas porta-cabos e a

extremidade vertical da junta) s2 = 0 (distância entre calhas porta-cabos)

s3 = 0 (distância entre cabos e a extremidade superior

da junta)

s4 = 0 (distância entre calhas porta-cabos e a

extremidade inferior da junta)

s5 = 50 (distância entre cabos e a calha porta-cabos por

cima)

s20, 21, 22= 0 Ø≤16 mm

s20 = 0 Ø>16 mm (distância entre umas condutas das

outras)

s21, 22 = 20 Ø>16 mm

(distância entre condutas e outros serviços ou extremidades da junta)

(9)

2.2 Paredes flexíveis ou rígidas de acordo com o ponto 2.1.1 - espessura mínima da parede 100 mm

2.2.1 Junta em vazio (sem serviços) * Tamanho máximo da junta: 1000 x 1000 mm

 Detalhes da construção (consulte os símbolos e abreviaturas no Anexo 4.1):

 Tijolos instumescentes Hilti CFS-BL (A) com uma espessura tA ≥ 200 mm, centrados em relação à

espessura da parede (E); estrutura ou rebordo da abertura (E1) de acordo com o ponto 2.1.3.

Figura 9: junta em vazio

Classificação

EI 120

* Se forem adicionados serviços a uma junta em vazio à posteriori, só poderão ser adicionados os serviços enumerados nas tabelas abaixo que satisfaçam a classificação exigida.

2.2.2 Serviços de penetração – parede de 100 mm Tamanho máximo da junta: 1000 x 1000 mm

Os serviços devem estar apoiados a ≤ 250 mm dos dois lados da parede

Abreviatura Descrição

Figura 10: penetração em paredes A, A1, A2, etc. Produtos antifogo: A: tijolo A1: mastique de enchimento A2: banda

C, C1, C2, etc. Serviços de penetração

E, E1, E2, etc. Elementos de construção

tE

Espessura do elemento de construção

(10)

2.2.2. a) Cabos

Detalhes da construção

 Tijolos intumescentes Hilti CFS-BL (A) com uma espessura tA ≥ 200 mm,

 Centrados relativamente à espessura da parede (E);

 Estrutura ou rebordo da abertura (E1) de acordo com o ponto 2.1.2.

 Serviços de penetração C2, C3 com ou sem

suporte de apoio a passar pela junta

 Consultar ilustração na figura 10

Penetrações sem suporte de apoio - tipo de junta:

 Mastique de enchimento – A1a (2.1.3.1a)

 Banda 2x, A2a (2.1.3.3a)

Serviços no suporte de apoio - tipo de junta:

 Mastique de enchimento – A1b (2.1.3.1b)

 Banda 2x, A2b (2.1.3.3b)

Todos os tipos de cabos atualmente existentes e normalmente utilizados nas práticas de construção na Europa (por ex., cabos de alimentação, controlo, sinal, telecomunicações, dados, fibra ótica) com ou sem calhas porta-cabos

Classificação Tipo de junta de penetração:

Cabo totalmente revestido:

Mastique de enchimento Mastique de enchimento + 2 bandas Ø ≤ 80 mm EI 90 EI 120 Feixe de cabos amarrados

≤ Ø 100 mm; Ø de cabo individual ≤ 21 mm Cabos sem revestimento (fios)

Ø ≤ 24 mm EI 60

2.2.2. b) Condutas e tubos de pequena dimensão

 Ilustração figura 10

 Serviços – C1

Tipo de junta com ou sem suporte de apoio

 Mastique de enchimento – A1a

(2.1.3.1a)

Classificação

Ø ≤ 16 mm, espessura da parede ≥ 1 mm, disposto de forma linear, com ou sem cabos, com ou sem calhas porta-cabos, distância mínima entre si = 0 mm

Mastique de enchimento

Condutas e tubos de plástico EI 120 U/U

(11)

2.2.2. c) Condutas

 Espessura da parede de condutas rígidas: PO: 1,55 a 2,30 mm

PVC: 1,90 a 2,80 mm

 Mastique de enchimento – A1b (2.1.3.1b) Diâmetro [mm] Classificação PO PVC Mastique de enchimento Condutas flexíveis com cabo 16 - 40 16 - 20 EI 120 U/U sem cabo 16 - 20 16 - 20 Condutas rígidas

com e sem cabo 16 - 40

16 - 40 Grupo de condutas rígidas ou

flexíveis,

Ø de condutas individuais ≤ 20 mm

com e sem cabo ≤ 100

PO: poliolefina (PE, PP, PPE, PPO, etc.); PVC: cloreto de polivinilo 2.2.2. d) Guias de ondas (coaxial)

Proteção adicional:

 Revestimento antifogo Hilti CFS-CT com 0,7 mm de espessura ao longo de 150 mm desde a superfície da junta de penetração dos dois lados da parede.

Classificação Mastique de enchimento

Guias de ondas (coaxial): 27,8 mm ≤ Ø ≤ 59,9 mm RFS Cellflex LCF 78-50 JA Ø 27,8 mm

RFS Cellflex LCF 214-50 J Ø 59,9 mm RFS Helifex HCA 78-50 JFNA Ø 28,0 mm RFS Helifex HCA 158J Ø 59,9 mm

RFS Radialflex RLKW 78-50 Ø 28,5 mm RFS Radialflex RLKU 158-50 JFLA Ø 48,2 mm

(12)

2.3 Paredes flexíveis ou rígidas de acordo com o ponto 2.1.1, espessura mínima da parede 130 mm

Tamanho máximo da junta: 1000 x 1000 mm

Os serviços devem estar apoiados a ≤ 250 mm dos dois lados da parede

Serviços de penetração (simples, múltiplo ou misto):

2.3.1 Cabos

 Banda 1x, A2a (2.1.3.2a)

 Banda 2x, A2b (2.1.3.3a)

 Banda 1x, A2a (2.1.3.2b)

 Banda 2x, A2b (2.1.3.3b)

Mastique de enchimento Mastique de enchimento + 1 banda Mastique de enchimento + 2 bandas Ø ≤ 50 mm EI 90 EI 120 EI 120 50 ≤ Ø ≤ 80 mm EI 90

Feixe de cabos amarrados

≤ Ø 100 mm; Ø de cabo individual ≤ 21 mm EI 120 EI 120 Cabos sem revestimento (fios)

(13)

2.4 Piso rígido de acordo com o ponto 2.1.1, espessura mínima do piso 150 mm

2.4.1 Junta em vazio (sem serviços) *

O tamanho máximo da junta é de 1000 x 700 mm ou uma área de 7000 cm2 - consulte também o esquema

 Tijolos intumescentes Hilti CFS-BL (A) com um comprimento tA ≥ 200 mm, embutidos no sofito do

piso (E); estrutura ou rebordo da abertura (E1) de acordo com o ponto 2.1.3; consulte as abreviaturas na Figura 1 ou no anexo 4.1.

 Construção de apoios adicionais para juntas grandes não penetradas: banda metálica com 30 mm de largura no mínimo e 2 mm de espessura em w1 (500 mm).

Figura 11: piso com junta em vazio

Classificação

sem construção de apoio (w2 x l) : 1000 x 700 mm, EI 60

com construção de apoio (w2 x l): 1000 x 700 mm (apoio em w1) ou um apoio a

cada 500 mm – consulte o esquema da área

EI 120 sem construção de apoio (w1 x l): 500 x 700 mm

* Se forem adicionados serviços a uma junta em vazio à posteriori, só poderão ser adicionados os serviços enumerados nas tabelas abaixo que satisfaçam a classificação exigida.

2.4.2 Serviços de penetração – aplicação em pisos - 150 mm Tamanho máximo da junta como junta em vazio.

Os serviços devem estar apoiados a ≤ 250 mm dos dois lados do piso

Abreviatura Descrição A, A1, A2, etc. Produtos antifogo: A: tijolo A1: mastique de enchimento A2: banda l

(14)

C, C1, C2, etc. Serviços de penetração

Figura 12: penetração em pisos E, E1, E2, etc. Elementos de construção tE Espessura do elemento de construção 2.4.2. a) Cabos Detalhes da construção

 Tijolos intumescentes Hilti CFS-BL (A) com uma espessura tA ≥ 200 mm, embutidos no sofito do

piso (E);

 Estrutura ou rebordo da abertura (E1) de acordo com o ponto 2.1.2.

 A banda é aplicada apenas no lado de cima do piso.

 Serviços de penetração C2, C3, C4 com ou sem

suporte de apoio a passar pela junta

 Banda 2x, A2b (2.1.3.3a)

 Banda 2x, A2b (2.1.3.3b)

Mastique de enchimento Mastique de enchimento + 2 bandas Ø ≤ 80 mm EI 90 EI 120 Feixe de cabos amarrados

Ø ≤ 100 mm; Ø de cabo individual ≤ 21 mm Cabos sem revestimento (fios)

Ø ≤ 17 mm

Cabos sem revestimento (fios)

Ø ≤ 24 mm EI 60

2.4.2. b) Condutas e tubos de pequena dimensão

Tipo de junta com ou sem suporte de apoio

Classificação

Ø ≤ 16 mm, espessura da parede ≥ 1 mm, disposto de forma linear, com ou sem cabos, com ou sem calhas porta-cabos, distância mínima entre si = 0 mm

Mastique de enchimento

Condutas e tubos de plástico EI 120 U/U

Condutas e tubos em aço EI 120 C/U

2.4.2. c) Condutas

(15)

 Espessura da parede de condutas rígidas: PO: 1,55 a 2,30 mm

PVC: 1,90 a 2,80 mm

Diâmetro [mm] Classificação

PO PVC Mastique de

enchimento

Condutas flexíveis com cabo 16 - 40 16 - 20

EI 120 U/U sem cabo 16 - 20 16 - 20

Condutas rígidas com e sem cabo 16 - 40 16 - 40 Grupo de condutas rígidas ou

flexíveis,

Ø de condutas individuais ≤ 20 mm

com e sem cabo ≤ 100

(16)

2.4.2.d) Guias de ondas (coaxial)

Proteção adicional:

 Revestimento antifogo Hilti CFS-CT com 0,7 mm de espessura ao longo de 150 mm desde a superfície da junta de penetração na parte de cima do piso.

Classificação Mastique de enchimento

Guias de ondas (coaxial): 27,8 mm ≤ Ø ≤ 59,9 mm RFS Cellflex LCF 78-50 JA Ø 27,8 mm

RFS Cellflex LCF 214-50 J Ø 59,9 mm RFS Helifex HCA 78-50 JFNA Ø 28,0 mm RFS Helifex HCA 158J Ø 59,9 mm

RFS Radialflex RLKW 78-50 Ø 28,5 mm RFS Radialflex RLKU 158-50 JFLA Ø 48,2 mm

(17)

2.5 Combinação do tijolo intumescente Hilti CFS-BL com outros produtos antifogo da Hilti

O tijolo intumescente Hilti CFS-BL pode ser combinado com outros produtos antifogo da Hilti.

 Nos casos em que os serviços só passam pela área em que são utilizados produtos adicionais, terão de ser respeitadas as especificações da ETA para esse produto

Tijolo intumescente Hilti CP

657-EN As penetrações parcialmente preenchidas com tijolo intumescente Hilti CFS-BL poderão ser finalizadas com tijolo intumescente Hilti CP 657-EN (CP 657-EN: ETA-11/0238) ou vice-versa.

Espuma antifogo flexível Hilti CFS-F FX

a) A espuma antifogo flexível Hilti CFS-F FX é utilizada em áreas sem serviços como enchimento do espaço superior da penetração onde um tijolo intumescente Hilti CFS-BL teria de ser cortado para finalizar a penetração. A classificação da penetração é a de uma junta em vazio EI120, junta com 200 mm de profundidade.

b) Penetração de serviços dentro da junta de espuma – tamanho máximo da área de espuma 400x400 mm:

 Os tijolos intumescentes Hilti CFS-BL são instalados parcialmente na penetração, por exemplo apenas na parte inferior, ou

 Os CFS-BL são utilizados para construir uma estrutura. Esta estrutura também pode ser construída depois de aplicar a espuma à volta da junta de espuma.

 Os serviços que passam pela abertura ou pela estrutura de tijolos são vedados com espuma antifogo flexível Hilti CFS-F FX em conformidade com a ETA 10/0109

 As regras de distanciamento são aplicadas à estrutura da abertura ou serviços definidos em conformidade com a ETA 10/0109. A estrutura de tijolos é considerada com estrutura da abertura.

Tampão antifogo Hilti CFS-PL de Ø 110 dentro de uma manga de plástico

O tampão antifogo Hilti CFS-PL de Ø 110 pode ser utilizado numa penetração em parede ou piso vedada com tijolos intumescentes

Hilti CFS-BL.

 O tampão tem de ser colocado numa tubagem em PVC

(espessura da parede do tubo: 2 a 6 mm) com 200 mm de comprimento, embutido numa junta de tijolos.

 As distâncias para outros serviços ou extremidades são de,

pelo menos, 50 mm.

 A manga é fechada com um tampão antifogo Hilti CFS-PL de Ø 110 de cada lado.

 As penetrações pela junta de tampão estão classificadas conforme documentado na ETA-13/0125 do tampão antifogo Hilti CFS-PL.

(18)

ANEXO 3

(19)

ANEXO 4

ABREVIATURAS E DOCUMENTOS DE CONSULTA

4.1 Abreviaturas utilizadas nos desenhos

Abreviatura Descrição Abreviatura Descrição

A, A1, A2, etc. Produtos antifogo tA Espessura da junta de penetração

C, C1, C2, etc. Serviços de penetração tE Espessura do elemento de

construção E, E1, E2, etc. Elementos de construção

(parede, piso) W Tamanho máx. da penetração em paredes h Altura/comprimento da junta de penetração W1 Tamanho máx. da penetração em

pisos sem apoio

s1, s2, sn Distâncias W2 Tamanho máx. da penetração em
