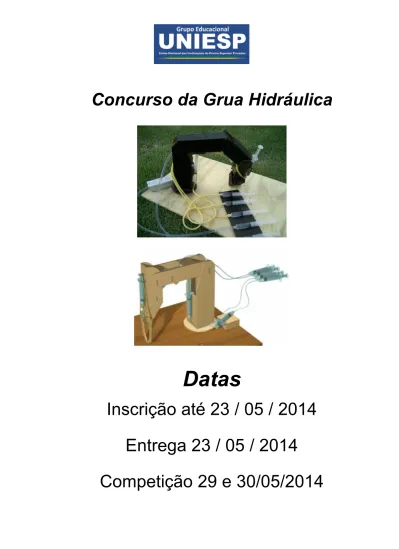

Concurso da Grua Hidráulica
Datas
Inscrição até 23 / 05 / 2014
Entrega 23 / 05 / 2014
Competição 29 e 30/05/2014
Engenharia de Automação e Controle
Engenharia Civil
Engenharia Elétrica
Engenharia Mecânica
1Concurso
da Grua Hidráulica
Normas da Competição
Disposições gerais
1. Para inscrever a grua hidráulica na competição, é necessário preencher a ficha de inscrição “INSCRIÇÃO PROJETO DE ESTUDOS GRUA HIDRÁULICA UNIESP 2014/1”, em anexo, identificando cada integrante do grupo e a doação de 1 kg de alimento (por integrante do grupo) não perecível (excluso a doação de sal e farinha) que será repassado posteriormente a uma instituição de caridade a ser definida.
2. Cada Grupo poderá participar com apenas uma grua hidráulica.
3. Cada Grupo deverá ser composto, de no máximo, 4 componentes sendo todos alunos matriculados na Engenharia do mesmo semestre, não podendo misturar alunos de semestres diferentes no mesmo grupo, é permitida a mistura entre as unidades FIP e UNICAPITAL.
4. A entrega da grua hidráulica é, obrigatoriamente, acompanhada de um relatório cujo conteúdo deve obedecer o disposto no item da Pontuação e Classificação desta Norma.
5. Na semana anterior à realização dos testes de carga das gruas hidráulica, será constituída uma comissão de avaliação presidida pelo(s) professor(es) da(s) turma(s) participante(s) da competição e formada por alunos desta(s) turma(s). Esta comissão estará encarregada de verificar se as gruas hidráulica estão em conformidade com as normas da competição.
Normas para a construção da grua hidráulica
1. A grua hidráulica poderá ser composta por partes rígidas que conectadas permitirão os movimentos necessários para se cumprir a tarefa designada. Esta norma não determinada o grau de liberdade que a grua deve possuir podendo cada grupo elaborar seu projeto com o grau de liberdade que julgar necessário. 2. A grua hidráulica deverá ser construída utilizando-se madeira e/ou tubos de
PVC ou outro material disponível para suas hastes e seringas acopladas a tubos plásticos preenchidos com água simulando pistões que permitirão os movimentos das partes rígidas, tais como a rotação da base, articulações das hastes, movimentos de abertura e fechamento da garra.
3. O teste de carga da grua hidráulica, consiste em: deslocar uma carga que posicionada de um lado de um anteparo, sofrera a aproximação da grua, esta acoplando sua garra ou gancho a carga que devera ser transportada, transpondo um obstáculo e então desacoplar a carga. Durante a manobra a carga não poderá cair e não devera ocorrer intervenção manual. Maiores detalhes do teste de carga estão no item referente às Normas para a realização
dos testes de carga.
Normas para a apresentação da grua hidráulica
1. Cada grupo deverá entregar sua grua hidráulica já construída, acondicionada propriamente para que nenhuma parte e/ou peça sejam danificadas.
2. A data da entrega da grua hidráulica está definida na folha de rosto deste convite.
3. No momento da entrega de cada grua hidráulica, membros da comissão de avaliação da competição procederão com a verificação do cumprimento das prescrições deste regulamento.
Engenharia de Automação e Controle
Engenharia Civil
Engenharia Elétrica
Engenharia Mecânica
3Normas para a realização dos testes de carga
1. A ordem da realização dos testes de carga das gruas hidráulica será definida pela comissão de avaliação.
2. Cada grupo indicará os membros para a realização do teste de carga de sua grua hidráulica.
3. A carga que deverá ser deslocada, uma massa cubica de lados iguais, com
400 g.
4. A altura do anteparo a ser transposto será
de 30 cm.
5. Deslocamento linear mínimo entre carga e descarga
de 20 cm.
6. Largura linear mínima da área de acesso da gruade 10 cm.
7. A grua hidráulica deverá acoplar-se a carga que será posicionada de um lado do anteparo e transpô-la para o outro lado sem derrubá-la nem bater no anteparo, desacoplando-se no alvo sem derrubar.
8. O tempo para execução da tarefa será medido e utilizado para pontuação final da equipe.
9. Qualquer problema, dúvida ou ocorrência não contemplada neste regulamento deverá ser analisada pela comissão de avaliação cabendo a decisão final sobre o assunto a comissão de avaliação.
10. Não devera ocorrer intervenção manual durante o processo de transporte, sendo a ocorrência deste fato passível a perda de pontos de avaliação.
Pontuação e Classificação
A pontuação para classificação dos grupos obedecerá aos seguintes critérios: 1-Avaliações dos projetos.
A “INSCRIÇÃO PROJETO DE ESTUDOS GRUA HIDRÁULICA UNIESP 2014/1” que devera ser entregue no ato da inscrição contempla os itens que serão avaliados para elaboração de uma classificação geral da competição. Sendo a classificação elaborada em ordem decrescente. A interpretação deste documento é parte integrante do projeto. Quaisquer ocorrência que este documento não abranja será passível de analise pela comissão de avaliação.
2-Gerais:
• Alunos do 1.o semestre
A avaliação dos projetos das gruas hidráulicas apresentadas será elaborada em conformidade com as normas apresentadas, relatórios de entrega e demais itens que os grupos devam apresentar.
O relatório a ser entregue junto com a grua hidráulica, deverá conter: a) esquema simplificado da estrutura;
lista de materiais utilizados na sua construção • Alunos do 2.o e 3.o semestres
A avaliação dos projetos das gruas hidráulicas apresentadas será elaborada em conformidade com as normas apresentadas, relatórios de entrega e demais itens que os grupos devam apresentar.
O relatório a ser entregue junto com a grua hidráulica, deverá conter:
a) esquema simplificado da estrutura, com especificação da escala utilizada; b) esquema do funcionamento hidráulico, mostrando o diagrama da tubulação de
controle dos movimentos;
c) lista de materiais utilizados na sua construção • Alunos do 5.o e 6.o semestres
Engenharia de Automação e Controle
Engenharia Civil
Engenharia Elétrica
Engenharia Mecânica
1A avaliação dos projetos das gruas hidráulicas apresentadas será elaborada em conformidade com as normas apresentadas, relatórios de entrega e demais itens que os grupos devam apresentar.
O relatório a ser entregue junto com a grua hidráulica, deverá conter:
a) esquema simplificado da estrutura, com especificação da escala utilizada; b) esquema do funcionamento hidráulico, mostrando o diagrama da tubulação de
controle dos movimentos;
c) lista de materiais utilizados na sua construção;
d) memorial de cálculo do projeto com as unidades no Sistema Internacional,.
Aproveitamento Acadêmico
A participação dos alunos que compõem os grupos neste concurso terá uma equivalência em nota nas seguintes disciplinas, desde que atinjam a pontuação mínima de 80 pontos.
As Gruas Hidráulicas que não atinjam a pontuação mínima de 80 pontos (após a avaliação de todos os itens), serão penalizadas com perda de 50% da nota do referido evento.
1.o semestre
• Expressão Gráfica • Informática Aplicada • Matemática Aplicada
• Metodologia de Trabalho Científico
2.o semestre
• Cálculo Integral e Diferencial I • Desenho Assistido por Computador • Física Geral e Experimental I
• Geometria Analítica e Álgebra Linear
3.o semestre
• Física Geral e Experimental II • Cálculo Numérico
• Topografia
• Desenho Mecânico • Circuitos Digitais
5.o semestre
• Todas as disciplinas para os alunos matriculados neste semestre
6.o semestre
• Todas as disciplinas para os alunos matriculados neste semestre
Equivalência em nota para cada participante do grupo:
Neste semestre duas competições são propostas aos alunos, de forma que a pontuação será incorporada a nota do 2º bimestre da forma que segue.
Participação no evento Ponte de Macarrão acréscimo máximo de 1,5 pontos. Participação no evento Grua Hidráulica acréscimo máximo de 1,0 pontos. Participação nos eventos Ponte de Macarrão + Grua Hidráulica acréscimo máximo de 2,5 pontos.
Para calculo da média bimestral de cada matéria eleita na participação da bonificação de notas, deve-se proceder como abaixo.
N2!"#$% = 10 − Nota da Competição
10 . N2 + Nota da Competição onde: N2final àNota final a ser publicada no sistema
Nota da Competição à Total de pontos obtidos nos eventos participados
N2 àNota de aulas, trabalhos, provas, etc, obtidas no bimestre.
