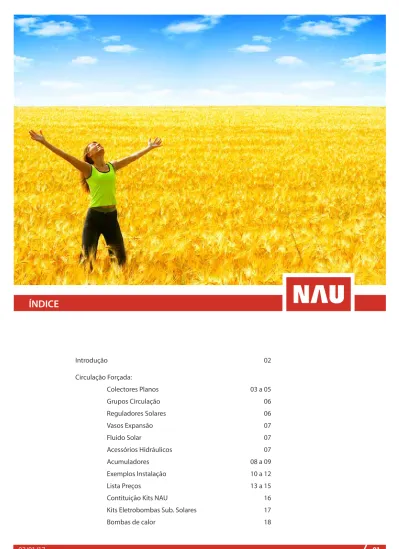

ÍNDICE. Introdução. 03 a a a a /01/17 01

(1)

ÍNDICE

Introdução Circulação Forçada: Colectores Planos Grupos Circulação Reguladores Solares Vasos Expansão Fluido Solar 02 03 a 05 06 06 07 07

(2)

TECNOLOGIA ALEMÃ

ENERGIA PARA A VIDA

A VOLTER é Lider no sector das Energias Renováveis, resultado de uma experiência de mais 50 anos aliada a uma constante actualização.

Foi pioneira na introdução de Sistemas de Energia Solar, na Península Ibérica.

O departamento de Energias Renováveis tem ao serviço técnicos qualificados, aptos a apresentar as melhores soluções para Sistemas de aquecimento através de Energia Solar Térmica, da mais avançada tecnologia.

Uma ampla e completa gama de Colectores Solares Térmicos planos, acumuladores de multiplas capacidades, acessórios hidráulicos e sistemas electrónicos de gestão permitem o aproveitamento eficaz da energia do sol garantindo água quente em abundância para uso sanitário e aquecimento, que contribuem para elevar a escala da Certificação Energética dos edifícios.

(3)

COLECTOR PLANO SILVERLINE

TECNOLOGIA ALEMÃ

O seu peso foi reduzido em 25%. A concepção rigorosa e o desenvolvi-mento tecnológico representam um avanço significativo optimizando a rentabilidade. O sistema de ventilação evita a acumulação de poeiras e reduz a condensação. O vidro solar especial transparente e a placa absor-vente altamente selectiva garantem uma absorção de 95% da radiação solar incidente.

O isolamento interior com 50 mm da lã de rocha minimiza as perdas mesmo em condições climatéricas desfavoráveis.

• SELECTIVO DE ELEVADO RENDIMENTO • UM ÓPTIMO INVESTIMENTO

• FÁCIL INSTALAÇÃO

• MAIOR RENDIMENTO E DURABILIDADE • VALORIZA A HABITAÇÃO

VANTAGENS

COLECTORES SOLARES LEVES DE ELEVADA PERFORMANCE

Dimensões AxLxE (mm) Área do Colector (m2₎ Área Útil (m2₎ Peso (Kg) Ligações (mm) Temperatura estagnação (ºC) Fluido (I) Chassis

Vidro Temperado Translúcido Absorvente 2035x1056x73 2,15 2,01 30 18 204 1,15 Alumínio 3,2 mm Espessura Aluminio/Cobre

Vertical

Tecnologia de Ponta • Qualidade Superior

Todos os equipamentos NAU são produzidos de acordo com a mais avançada tecnologia e normas em vigor.

O perfil em alumínio anodizado reforçado, e a placa posterior em alumínio, são aspectos construtivos que asseguram uma longa duração e uma total segurança de funcionamento. O vidro altamente resistente permite suportar condições climatéricas adversas, como por exemplo o peso da neve e a queda de granizo. Os colectores planos NAU podem ser instalados sobre telhados ou em superfícies planas. Certificação “Solar Keymark”.

(4)

COLECTOR PLANO SILVERLINE Q HORIZONTAL

TECNOLOGIA ALEMÃ

O seu peso foi reduzido em 25%. A concepção rigorosa e o desenvolvi-mento tecnológico representam um avanço significativo optimizando a rentabilidade. O sistema de ventilação evita a acumulação de poeiras e reduz a condensação. O vidro solar especial transparente e a placa absor-vente altamente selectiva garantem uma absorção de 95% da radiação solar incidente.

O isolamento interior com 50 mm da lã de rocha minimiza as perdas mesmo em condições climatéricas desfavoráveis.

• SELECTIVO DE ELEVADO RENDIMENTO • UM ÓPTIMO INVESTIMENTO

• FÁCIL INSTALAÇÃO

• MAIOR RENDIMENTO E DURABILIDADE • VALORIZA A HABITAÇÃO

VANTAGENS

COLECTORES SOLARES LEVES DE ELEVADA PERFORMANCE

Dimensões AxLxE (mm) Área do Colector (m2₎ Área Útil (m2₎ Peso (Kg) Ligações (mm) Temperatura estagnação (ºC) Fluido (I) Chassis

Vidro Temperado Translúcido Absorvente Revest. do Absorvente Efeciência Óptica Coeficiente perdas a1 (W/m2_/K) Coeficiente perdas a2 (W/m2_/K2₎ 1056x2035x73 2,15 m2 2,01 m2 30 Kg 18 200 1,15 L Alumínio 3,2 mm Espessura Alumínio/Cobre

Altamente selectivo (Tinox) 0,80

3,42 0,0115

Tecnologia de Ponta • Qualidade Superior

SILVERLINE Q Horizontal

Todos os equipamentos NAU são produzi-dos de acordo com a mais avançada tecno-logia e normas em vigor.

O perfil em alumínio anodizado reforçado, e a placa posterior em alumínio, são aspec-tos construtivos que asseguram uma longa duração e uma total segurança de funcio-namento.

O vidro altamente resistente permite supor-tar condições climatéricas adversas, como por exemplo o peso da neve e a queda de granizo.

Os colectores planos NAU podem ser instala-dos sobre telhainstala-dos ou em superfícies planas. Certificação “Solar Keymark”.

(5)

SILVERLINE

Caudal volúmico (mass flow), Propilenoglicol 40%

PERDA DE CARGA DOS COLECTORES

LIGAÇÃO EM SÉRIE

Máximo 6 unidades.

(6)

GRUPOS CIRCULAÇÃO/ REGULADORES SOLARES

REGULADORES SOLARES

• Permitem uma eficiente gestão e controlo dos sistemas solares.

• Controlo e comando diferencial das temperaturas entre o colector e o acumulador.

• Controlo da velocidade da bomba circuladora.

• Modo de férias e dissipação noturna.

• Contador de horas de funcionamento.

• Os vários esquemas de ligação pré-programados, permitem uma fácil escolha de

acordo com o tipo de instalação.

• Fácil programação.

• Inclui sondas de temperatura PT1000.

• Classe Energética A.

GRUPOS CIRCULAÇÃO

• Ligações de ida e retorno

• Pressão máxima 10 bar

• Temperatura máxima 120ºC

• Válvula de segurança 10 bar

• Tensão alimentação 230V AC

• Válvulas anti-retorno

• Regulador caudal

• Separador de micro-bolhas

(7)

VASOS EXP./ FLUIDO SOLAR/ ACESSÓRIOS HIDRÁULICOS

VASOS EXPANSÃO

Características:

Membrana própria para fluido solar • Temperatura máxima 100ºC • Pressão máxima 10 Bar.

FLUIDO SOLAR TÉRMICO

Fluido à base de propileno glicol para uso em instalações solares • Anticonge-lante e anticorrosivo • Temperatura mínima de trabalho - 27ºC • Temperatura máxima 180ºC.

TERMOSTATO MISTURADOR

Regula a temperatura de saída da água • Temperatura máxima 95ºC • Tempera-tura de regulação 35 a 60ºC • Ligações 1” • Junções M 3/4".

VÁLVULA MOTORIZADA 3 VIAS

Válvula desviadora de 3 vias para instalações solares • Temperatura máxima funcionamento 100ºC • Pressão máxima exercício 10 Bar • Ligações 1”.

KIT 2 xTUBO FLEXÍVEL Ø 18 mm C/ ISOLAMENTO

2 Tubos flexíveis em aço Inox com ponteiras em cobre 18 mm • Ideal p/ uma ligação simples e rápida entre os colectores e a tubagem do circuito primário.

(8)

ACUMULADORES SOLARES

NOVA TECNOLOGIA

Aquecimento águas sanitárias e /ou Aquecimento central

• CAPACIDADE 200 E 300L

• CALDEIRA EM AÇO COM TRATAMENTO ANTICORROSIVO • PERMUTADORES DE CALOR CRUZADOS TIPO SERPENTINA • LIGAÇÃO P/ RECIRCULAÇÃO DE ÁGUA QUENTE (MOD. 300L) • ISOLAMENTO TÉRMICO EM POLIURETANO EXPANDIDO RÍGIDO E ISENTO DE CFC

• TERMÓMETRO DE TEMPERATURA • VÁLVULA DE SEGURANÇA INCLUÍDA

• KIT ELÉTRICO DE APOIO 2 KW/240V (OPCIONAL) • NÃO NECESSITA DE ÂNODO MAGNÉSIO

ELEVADO RENDIMENTO

NÃO NECESSITA ÂNODO DE MAGNÉSIO

CARACTERÍSTICAS:

1115 600 110 6 10 35 17,7 435 0,6 3,6 Altura (mm) Diâmetro (mm) Peso (kg)

Pressão serviço (Bar) Pressão teste

Espessura isolamento (mm)

Permutador AC

Potência (KW)

Caudal água quente (L/H) Área do permutador (m2₎ Volume permutador (Lts) 1620 600 160 6 10 90 Temperatura máxima (ºC) 90 35 26,4 650 0,9 5,4

200 L

Dados Técnicos

300 L

27,3 670 0,9 5,4 1" 1" -1" Potência (KW)

Caudal água quente (L/H) Área do permutador (m2₎

Volume permutador (Lts)

Ligações

Entrada de água fria Saída de água quente Circulação Entrada permutadores 37,8 930 1,2 7,2 1" 1" 1" 1" 1" Saída permutadores 1"

Permutador AQS

200 L

300 L

MODELOS 200L 1PVP - 1 PERMUTADOR 200L 2PVP - 2 PERMUTADORES 300L 2PVP - 2 PERMUTADORES

(9)

ACUMULADORES

ORIGEM ALEMÃ

• Capacidade 300, 400 e 500 L.

• Esmaltados a vácuo.

• Permutador de calor tipo serpentina

• Ânodo de magnésio para protecção.

• Termómetro de temperatura

• Elemento de aquecimento de apoio com termostato (opcional)

• Recirculação sanitária

• Isolamento térmico em poliuretano expandido rígido 50 mm isento de CFC

Características

Nota: Outras capacidade e modelos sob consulta.

700 1710 158 10 95º 50

Dados Técnicos:

Permutador Superior

DUO 400L

700 1380 95 10 95º 50

HT 300L

600 1710 131 10 95º 50

DUO 300L

Diâmetro Altura Peso

Pressão de serviço (Bar) Temperatura máxima (ºC) Espessura isolamento (mm) 750 1770 172 10 95º 50 29,4 720 1 -340 -27,7 605 1 Potência (Kw)

Caudal água quente (L/h) Área do permutador (m2₎ 33,9 830 1,3

Permutador Inferior

48,2 1180 1,61 39,9 -39,6 970 1,50 Potência (Kw)

Caudal água quente (L/h) Área do permutador (m2) 57,2 1400 1,61 45 35 35

Perda carga (mbar) 55

DUO 500L

-B

(10)

EXEMPLO DE INSTALAÇÃO

(11)

EXEMPLO DE INSTALAÇÃO

(12)

EXEMPLO DE INSTALAÇÃO

Produção de água quente sanitária, aquecimento de piscina e apoio ao

aquecimento por piso radiante:

(13)

ENERGIA SOLAR

PAINEIS SOLARES PLANOS

Código 415506 632,00 Modelo SILVERLINE - Vert. 19202300 415505 SILVERLINE Q - Horiz. 19202301 665,00 Preço €

KITS MONTAGEM

GRUPOS CIRCULAÇÃO

Código 415571 155,00 Modelo

KIT Montagem 1 Painel p/ Telhado Silverline

K 415575 KIT Montagem 2 Painéis p/ Telhado Silverline 276,00

K 415576 KIT Montagem 3 Painéis p/ Telhado Silverline 397,00

415573 KIT Montagem 1 Painel p/ Superfície Plana Silverline 190,00 K 415577 KIT Montagem 2 Painéis p/ Superfície Plana Silverline 312,00 K 415578 KIT Montagem 3 Painéis p/ Superfície Plana Silverline 434,00

K 415538 KIT Circulação tipo 15A 19549937 ES a) 501,00

KITS LIGAÇÃO

415512 KIT União de Calha 19513000 ES 26,00

415520 KIT Ligação Ø 18 mm 19500021 ES 42,00

415521 KIT União Ø 18 mm 19500011 ES 42,00

K 415539 KIT " " 30A 19550038 ES a) 771,00

Preço €

FLUIDO SOLAR TÉRMICO

Código

415540 71,00

Modelo

Fluido Solar (verde) 10 Lts 19500810 ES

415541 Fluido Solar (verde) 25 Lts 19500800 ES a) 123,00

Preço €

VASOS EXPANSÃO

Código

415550 59,00

Modelo

Vaso Espansão 12 Lts 10 Bar ES

415551 Vaso Espansão 18 Lts 10 Bar ES 65,00

Preço €

REGULADORES SOLARES

415563 Regulador Solar Control 2210 19563520 ES b) 340,00

415561 Regulador Solar Control 2010 19563574 ES 403,00

2035 mm x 1056 mm x 73 mm

415572 KIT Montagem Painel Telhado Adicional 121,00

415574 KIT Montagem Painel Sup. Plana Adicional 122,00

# Para um número superior de painéis, adicionar este kit por cada painel adicional.

# #

b) Permite o controlo de Bombas circuladoras de Alta Eficiência.

(14)

ENERGIA SOLAR

Utilização: Circuitos de energia solar.

Características: 3 velocidades • Tensão 230V • Temperatura do fluído: -10ºC a +110ºC *Aceitam uniões de ferro 1.1/2"x1" (Cod. 415095)

BOMBAS CIRCULADORAS

Código Modelo Volts Caudal MCA Ø

*

Preço €

415100 WILO ST 25/6 230 130 mm 3600 6 1.1/2" 159,00

Atravancamento

415101 WILO ST 25/7 230 130 mm 4000 6,5 1.1/2" 167,00

ACUMULADORES NAU - Caldeira esmaltada a vacuo, Elem. de aquecimento (opcional)

ACESSÓRIOS HIDRÁULICOS

Código

415580 95,00

Modelo

Termostato Misturador ESBE VTA 322 -1" c/ Junções M 3/4"

415534 Tubo Ext. FF 3/4" 50 cm (ligação p/ Vaso de Expansão ao KIT tipo 15) 22,00 415570 KIT 2xTubo Flexível em Aço Inox Ø 18 mm 19500101 ES 125,00 415617 Válvula Motorizada 3 Vias 1" macho (2 entradas e 1 saída) 142,00

Preço €

ACUMULADOR COMBINOX - Caldeira em aço c/ tratamento anticorrosivo

Código

415598 848,00

Modelo

200 Lts 1PVP - 1 Permutador

415605 Kit elétrico Acumulador Combinox (opcional) 57,00

Preço €

KIT 707 KIT Solar NAU KBD 200 Lts - 2 Permutadores - 1 Painel 3.101,00 KIT 708 KIT Solar NAU 300 Lts - 2 Permutadores - 2 Paineis 3.913,00 KIT 709 KIT Solar NAU 400 Lts - 2 Permutadores - 2 Paineis 4.278,00 KIT 710 KIT Solar NAU 500 Lts - 2 Permutadores - 3 Paineis 5.178,00

KITS SOLARES CIRC. FORÇADA - SUPERFICIE PLANA - ACUMULADORES ESMALTADOS

KIT 712 KIT Solar NAU KBD 200 Lts - 2 Permutadores - 1 Painel 3.134,00 KIT 713 KIT Solar NAU 300 Lts - 2 Permutadores - 2 Paineis 3.942,00 KIT 724 KIT Solar Combinox 200 Lts - 1 Permutador - 1 Painel 2.850,00 KIT 720 KIT Solar Combinox 200 Lts - 2 Permutadores - 1 Painel 2.917,00

KITS SOLARES CIRCULAÇÃO FORÇADA - SUPERFICIE PLANA

ACUMULADORES COMBINOX - Permutadores Cruzados

KIT 725 KIT Solar Combinox 200 Lts - 1 Permutador - 1 Painel 2.841,00 KIT 722 KIT Solar Combinox 200 Lts - 2 Permutadores - 1 Painel 2.907,00

KITS SOLARES CIRC. FORÇADA - TELHADO INCLINADO - ACUMULADORES ESMALTADOS

420021 KBD 200 Lts (2 perm. calor) ES "WUNDER" 1.114,00

K415590 Duo 2T 300 Lts (2 perm. calor) ES 1.113,00

K415593 HT 300 ERR/ N (2 perm. calor) ES 1.594,00

KITS SOLARES CIRCULAÇÃO FORÇADA - TELHADO INCLINADO

ACUMULADORES COMBINOX - Permutadores Cruzados

Código Modelo Preço €

Nota: Elemento de aquecimento opcional

415600 798,00 200 Lts 2PVP - 2 Permutadores Alt. (mm) Ø (mm) 1115 -1115 600 -600 1315 1710 1380 1710 1770 590 600 700 700 750

(15)

ENERGIA SOLAR

COMPONENTES OPCIONAIS

Código

415648 827,00

Modelo

Permutador Tubular 1,1 m2_{p/ Duo2A - 18511100}

415601 Flange p/ Elemento Aquecimento DUO T 300 Lts 18502100 Roscada [1.1/2"] 85,00 415603 Elem. Aquecimento 2000W c/ Termostato 1.1/2" 230V DUO 1A/2A/1T/2T 68,00 415604 Elem. Aquecimento 3000W c/ Termostato 1.1/2" 230V DUO 1A/2A/1T/2T 69,00

415610 Elem. Aquecimento 3000W ES DUO 1W/2W 235,00

415605 Kit Eletrico Acumulador Combinox - 2000W 57,00

415614 Ânodo Magnésio [3/4" x 60 cm] 26,00

415623 Ânodo Magnésio [1.1/4" x 40 cm] 29,00

415625 Termómetro Duo 2W 34,00

415624 Termómetro Duo 2T 35,00

Preço €

TUBO DE ISOLAMENTO - VIDOFLEX (p/ interior)

TUBO DE ISOLAMENTO - VIDOFLEX EXTRA C/ PROTEÇÃO U.V. (p/ Exterior)

Código Modelo Emb.

415652 19 x 15 72 3,06

415653 13 x 18 120 1,74

415654 19 x 18 72 3,41

415656 19 x 22 60 3,93

415657 20 x 18 72 6,03

TUBO DE ISOLAMENTO (Para Aquecimento Central)

415658 20 x 22 60 7,27 Preço € 415670 6 x 15 CZ 2 1,52 415671 6 x 18 CZ 2 1,77 415672 6 x 20 PT 2 2,03 415673 6 x 25 CZ 2 2,48 415674 8 x 18 PT 2 1,86

KITS SOLARES CIRCULAÇÃO FORÇADA - TELHADO INCLINADO

ACUMULADORES AÇO INOX - Permutadores Cruzados

Código Modelo Preço €

415609 Elem. Aquecimento 2000W ES DUO 1W/2W 233,00

KIT 716 KIT Solar NAU 200 Lts - 2 Permutadores - 1 Painel 3.055,00

KIT 717 KIT Solar NAU 300 Lts - 2 Permutadores - 2 Paineis 4.178,00

KITS SOLARES CIRCULAÇÃO FORÇADA - SUPERFICIE PLANA

ACUMULADORES AÇO INOX - Permutadores Cruzados

KIT 718 KIT Solar NAU 200 Lts - 2 Permutadores - 1 Painel 3.047,00

KIT 719 KIT Solar NAU 300 Lts - 2 Permutadores - 2 Paineis 4.267,00

(16)

KITS DE ENERGIA SOLAR

KITS P/ MONTAGEM EM TELHADO INCLINADO - Painel Silverline vertical

Código Designação

415506 Painel Solar Silverline - Vertical 1 2 2 3

KIT 1

200 L 300 LKIT 2 400 LKIT 2 500 LKIT 3

K415590/1/2/600 Acumulador 200 L 300 L 400 L 500 L

415802/3 Acumulador Aisi 444 Permutadores Cruzados 200 L 300 L -

-415571 KIT Montagem 1 Painel Silverline 1 - -

-EM ALTERNATIVA

KITS P/ MONTAGEM EM SUPERFÍCIE PLANA - Painel Silverline vertical

415573 KIT Montagem 1 Painel Silverline 1 - -

-K415577 KIT Montagem 2 Painéis Silverline - 1 1

-K415575 KIT Montagem 2 Painéis Silverline - 1 1

-K415576 KIT Montagem 3 Painéis Silverline - - - 1

415538 KIT de Circulação Tipo 15A 19549937 1 1 1 1

415626 Bicone Latão 18 mm 19549918 1 1 1 1

415533 KIT Suporte de Parede LS. 2151 1 1 1 1

415534 Tubo Ext. FF 3/4" 50 cm 1 1 1 1

415540 Fluido Solar (verde) 10 Lts 19500810 1 1 -

-415541 Fluido Solar (verde) 25 Lts 19500800 - - 1 1

415550 Vaso Expansão 12 Lts 10 Bar E.S. 11A2001210 1 1 1

-415551 Vaso Expansão 18 Lts 10 Bar E.S. 11A2001811 - - - 1

136102 Vaso Expansão p/ Acumulador 12L 1 - -

-136104 Vaso Expansão p/ Acumulador 18L - 1 1 1

415563 Regulador Solar Control 2210 19563520 1 1 1 1

415580 Termostato Mist. ESBE VTA 322 - 1" c/ Junções M 3/4" 1 1 1 1

K415578 KIT Montagem 3 Painéis Silverline - - - 1

415520 KIT de Ligação Ø 18 mm 19500021 1 1 1 1

415521 KIT União Ø 18 mm 19500011 - 1 1 2

OPCIONAIS

KITS P/ MONTAGEM EM TELHADO INCLINADO - Painel Silverline Q horizontal

415571 KIT Montagem 1 Painel Silverline 1 2 2 3

EM ALTERNATIVA

KITS P/ MONTAGEM EM SUPERFÍCIE PLANA - Painel Silverline Q horizontal

(17)

KITS ELECTROBOMBAS SUBMERSÍVEIS SOLARES 4”

EXEMPLO DE INSTALAÇÃO

CURVAS RENDIMENTO

PEDROLLO

Características Técnicas: Temperatura máxima do fluido: +35°C

Permitem a passagem de areia até 150g por m³ • Profundidade máxima de imersão 40m • Painéis fotovoltaicos de alta eficiência Motor de alto desempenho com inversor incorporado.

Instalação e Uso: A bomba Fluid Solar é utilizada no bombeamento de águas limpas utilizando a energia do sol fornecida pelos painéis fotovoltaicos. O inversor incorporado no motor converte a tensão contínua a partir dos painéis e controla a velocidade de rotação do motor, de modo a maximizar a energia fornecida pelos painéis. Para montagem vertical e/ou horizontal.

Cabos a utilizar entre os painéis e a eletrobomba:

Cabo solar 4 mm2_{até 40 mts, 6 mm}2_{até 70 mts e 10 mm}2_{até 100mts.}

Constituição do Kit: Bomba submersível solar multicelular com 2 mts. cabo • Inversor incorporado no motor Quadro de controlo com proteção de falta de água no furo (permite incorporar 1 interruptor de boia p/ control de nível no reservatório) • Kit Termoretrátil p/ ligação dos cabos • 4 Painéis de 250W • Estrutura Fixação Plana (2 strings de 2 modulos) • 5 Fichas fêmea • 5 Fichas Macho.

Constituição da Bomba Sub. Solar: Bomba submersível solar multicelular com 2 mts. cabo • Inversor incorporado no motor • Quadro de controlo (permite incorporar 1 interruptor de boia p/ control de nível) • Kit Termoretrátil p/ ligação dos cabos • 5 Fichas fêmea • 5 Fichas Macho.

(18)

BOMBAS DE CALOR P/ ÁGUAS QUENTES SANITÁRIAS

SUPREMO

®

Código

200 230 2.460,00

Modelo Capac. Volts

1500 Apoio Elect.(w) 1715 Alt. (mm) Ø (mm) 70 Peso (Kg) Preço € *BCV CIR 0200L RDL 300 230 1500 2030 110 3.021,00 *BCV CIR 0300L RDL 400 230 2000 2100 3.551,00 580 660 730 130 *BCV CIR 0400L RDL

CARACTERÍSTICAS

EXEMPLO DE INSTALAÇÃO

As bombas de calor SUPREMO são uma solução inovadora para a

produção de água quente sanitária. A fonte de energia utilizada é

natu-ral e inesgotável: o calor do ar. Esta tecnologia extrai o calor do ar para

aquecer a água. Ampla gama de bombas de calor de 200 a 500 litros.

Aplicações:

apartamentos, vivendas, espaços comerciais, instalações

desportivas, etc.

• ECONOMIA ATÉ 80% DE ENERGIA • FÁCIL INSTALAÇÃO

• VENTILADA, COMPACTA, CIRCULAR • ÓPTIMO INVESTIMENTO

• COMPATIVEIS COM SISTEMA SOLAR TÉRMICO • VALORIZA A HABITAÇÃO

• CICLO ANTILEGIONELLA • COP = 4,4

EM AÇO INOX AISI 444

Caldeira em Aço Inox AISI 444 com tratamento pozolânico anticorrosivo. Isolamento em poliuretano expandido por injeção térmica com densidade de 40kg/m3, isento de CFC’s. Revestimento exterior em polímero termoplástico impermeável acolchoado. Protecção anti-corrosão catódica com ânodo magnésio.

Gás ecológico R134A que permite alcançar uma temperatura da agua ate 85ºC. Condensador exterior ao depósito e unidade evaporadora.

Permutadores cruzados e Resistência de imersão em AISI 316L.

1 PERMUTADOR

415061 *BCV CIR 0500L RDL 500 230 2000 2100 810 160 4.110,00 200 230 1500 1715 70 2.625,00 *BCV CIR 0200L 1PRDL 415060 BCV CIR 0300L 1PRDL 300 230 1500 2030 110 3.185,00 400 230 2000 2100 3.743,00 580 660 730 130 *BCV CIR 0400L 1PRDL 500 230 2000 2100 810 160 4.301,00 *BCV CIR 0500L 1PRDL

2 PERMUTADORES

SEM PERMUTADORES

200 230 1500 1715 70 2.816,00 *BCV CIR 0200L 2PRDL PF 300 230 1500 2030 110 3.377,00 *BCV CIR 0300L 2PRDL PF 400 230 2000 2100 3.934,00 580 660 730 130 *BCV CIR 0400L 2PRDL PF

SUBSTITUI O ESQUENTADOR OU TERMOACUMULADOR

415053 415054 415055 415059 415057 415058 415063 415064 415065 Pot.Bomba Calor (w/h) 634 150 230 1500 1900 60 2.388,00 *BCV CIR 0150L RDL 500 415066 586 634 730 990 634 150 230 1500 1900 60 2.483,00 *BCV CIR 0150L 1PRDL 500 415067 586 634 730 990 634 150 230 1500 1900 60 2.565,00 *BCV CIR 0150L 2PRDL PF 500 415068 586 634 730

(19)

(20)

(21)

(22)
