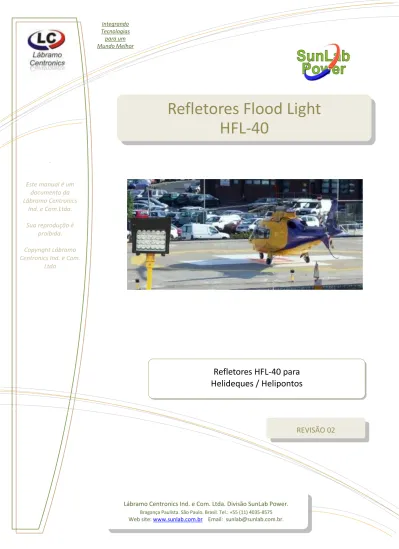

Refletores Flood Light HFL-40

Mundo Melhor

Refletores Flood Light

HFL-40

Refletores HFL-40 para

Helideques / Helipontos

Lábramo Centronics Ind. e Com. Ltda. Divisão SunLab Power.

Bragança Paulista. São Paulo. Brasil. Tel.: +55 (11) 4035-8575 Web site: www.sunlab.com.br Email: [email protected].

REVISÃO 02

2 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br . Copyright Lábramo Centronics Ind. e Com. Ltda.

O sinalizador ES12R-S é um sinalizador de "Status-Light" auxiliar de alerta das condições do helideque.

Desenvolvido pela SunLab Power® _{para atender à NORMAM} 27/DPC.

É um equipamento construído através do “estado da arte”, visando a confiabilidade e segurança.

A SunLab Power desenvolve e fabrica os sinalizadores,

quadros de controle e sistemas de energia contínua e renovável

para essa e muitas outras aplicações.

Tecnologia produzida no Brasil.

Qualidade, manutenção e assistência garantida. SunLab Power®

Divisão da Lábramo Centronics Av. Francisca de Paula Pereira, 450.

Bragança Paulista. SP. Brasil 55 (11) 4035-8575

WW

W.

SU

NL

A

B.

COM

.B

R

3 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br

Introdução

A Sunlab Power é uma das divisões de negócios da Lábramo Centronics, conhecida por seu pioneirismo em mais de três décadas de atividades. Dedicada ao desenvolvimento de soluções em luz e energia renovável, desenvolve, fabrica e fornece globalmente sinalizadores para o setor aeronáutico.

Nossa missão é a disseminação do estado da arte em tecnologias, objetivando a segurança, economia e durabilidade , através do uso de energia renovável e semicondutores inovadores.

Oferecer tais soluções através de sistemas dedicados é nosso meio de proporcionar aos nossos clientes a sustentabilidade e preservação do meio ambiente através de produtos mais simples, racionais e eficazes.

Considerações Gerais

Os refletores Flood Light HFL-40 da SunLab Power® tem o objetivo de atender à NORMAM 27 e Normas internacionais reconhecidas e vigentes.

As vantagens são:

 Confiabilidade e Segurança:

Materiais de alta qualidade, baixíssimo índice de falhas, alta resistência a choques e vibração. Totalmente eletrônico. Opera em baixa tensão, não oferecendo quaisquer riscos à vida.  Manutenção e Durabilidade:

Componentes eletrônicos e emissores LED com durabilidade de 100.000 horas.  Economia e Eficiência:

Sua longa operacionalidade reduz as manutenções e trocas, propiciando um alto retorno do investimento. De fácil instalação e baixo custo operacional.

Normas e Referências Aplicáveis

 NORMAM-27/DPC – Normas da Autoridade Marítima para Homologação de Helideques Instalados em Embarcações e Plataformas Marítimas;

 CAP 437 – Offshore Helicopter Landing Areas – Guidance on Standards - 4th Edition, September 2002.

 CAA Paper 92006 – Offshore Platform Identification Signs - April 1992.

 CAA Paper 93020 – Helideck Status Signaling System - September 1993

 Interim guidance on helideck status lights on offshore installations and vessels issued

 by the CAA Safety Regulation Group, Flight Operations Inspectorate (Helicopters),

 Letter reference 10A/253/16/2B, dated 31st December 2003.

 ICAO Anexo 14 Volume I, Visual Aids (Doc 9157 AN/901), Aerodrome Design Manual Part. 4.

 Portaria Inmetro 179/2010;

 NBR IEC 60079 (série) – Equipamentos Elétricos para Atmosferas Explosivas;

4 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br

Especificações

1. Aplicação

O HFL-40 é um "Flood Light", utilizado na projeção controlada da luz para iluminação do heliponto. O equipamento consiste em emissores de luz a LED, na cor branca, com lentes colimadoras que direcionam o foco e concentram sua intensidade, evitando a dispersão e interferência na visão do piloto e passageiros da aeronave. O produto atende as especificações técnicas descritas pela ICAO Anexo 14 vol. 1 , AC No: 150/5390-2B e NORMAN 27 quando utilizado em embarcações e plataformas off-shore.

2. Localização

O sistema de luzes deve ser instalado no heliponto em pontos externos da FATO, nos vértices e voltadas para o centro, focando a área de pouso e decolagem para iluminá-la adequadamente. É recomendável no mínimo quatro unidades.

Luzes adicionais podem ser instaladas em outros locais focados para a mesma área, para melhor visualização pelo piloto na aproximação com a aeronave de qualquer direção.

Em helideques (plataformas e embarcações), dá-se preferência à instalação na borda, dentro do Setor Livre de Obstáculos (SLO), nos 210º opostos ao Chevron, obedecendo à altura máxima de 25 cm em relação ao piso (AAFD).

3. Características da Luz

O HFL-40 possui emissores Power LEDS com lentes em PMMA, para atender as recomendações de intensidade eficaz mínima do feixe vertical de 10 Cd/m2 e 90° na horizontal. Utiliza um rebatedor no ângulo de elevação para evitar qualquer interferência para o piloto. A visibilidade do feixe de luz horizontal é direcional de 120°.

Sua luz fixa tem a cromaticidade definida pela ICAO Anexo 14 Vol.1 Apêndice 1, “colours for aeronautical ground lights” (seção 4.3).

4. Acionamento e Operação

O acionamento é efetuado através de um interruptor no quadro de operação (SHL). A chave interruptora Liga/Desliga pode ser adicionada opcionalmente com um controle remoto. A atuação em geral é sobre todas as unidades. Cada HFL-40 possui circuito individual de regulagem de tensão e corrente.

5. Alimentação da Energia

O HFL-40 pode ser adquirido de fabrica para receber alimentação direta em 12 ou 24 VCC ou em AC de 100 a 270 Volts (bivolt). Verifique a codificação e características fixadas no corpo do equipamento.

5 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br

Caso a instalação no heliponto tenha tensões diferentes, o HFL-40 poderá ter incorporado um conversor que permite a entrada da energia tanto em AC quanto em DC e convertê-la ao padrão do equipamento. O circuito do HPL já incorpora proteções de entrada e DPS.

A alimentação de energia é feita a DOIS fios e em paralelo (F1,F2 ou N). O aterramento, quando se trata de conexão em AC é no cabo apropriado (fio verde):

Quando se tratar de alimentação em DC, o aterramento será feito no conversor AC/DC .

6. Características Construtivas

O HFL-40 é construído em alumínio, montado sobre um suporte elevado regulável na altura, ajuste de ângulo de inclinação e junta frangível. Rosca de fixação 2” NF. Lente em vidro com espessura de 4 mm. e proteção anti-ofuscamento através de aba rebatedora. O acabamento é com pintura PU.

A flange da base e a caixa de passagem são opcionais e não inclusas. Devem ser adquiridas à parte.

Os LEDs SMD possuem encapsulamento em cerâmica, são de alta eficiência e durabilidade, proporcionando uma vida útil de 100.000 horas.

O circuito eletrônico é incorporado e microcontrolado. As conexões são fornecidas para cabos de 4 mm2 incluindo o terra.

7. Características Operacionais

O HFL-40 é projetado para operar ininterruptamente se necessário. Seu baixo consumo e alta eficiência são devidos ao “driver” desenvolvido pela SunLab e incorporado no circuito. O liga/desliga não deteriora os LEDs.

6 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br desde -30° a + 80° C. em atmosferas de alta umidade e salinidade.

Modelo HFL-40

Código do produto 981.306

Emissor de Luz Power LED

Aplicação Refletor para área da FATO Cor da luz Branca. CRI > 80

Corpo Em alumínio, junta frangível,

travas em inox

Intensidade luminosa

(candelas) 1.400 cd.

Altura (cm) 25 cm. regulável Ângulo da luz no plano horizontal = 120º

Lente Colimadora e rebatedor Padrão de

iluminação/sinal Fixa

Material da lente Vidro 4 mm. transparente Alimentação do

Sinalizador 12 / 24 Vdc.

Fixação Rosca de 2" na flange ou caixa

de passagem

Alimentação do

Painel/Controle 100 - 270 VAC

Acionamento Por contato seco Corrente máxima 2,0 A

MTBF 100.000 horas Consumo máximo 24,0 Watts

Temperatura de operação (ºC) 45° Classe de isolação (NBR 6164) IP-65 Resistência a temperatura (ºC) -20° + 75° Peso (Kg) 2,5

7 Divisão Sunlab Power - 03/2018 – www.sunlab.com.br

Garantia

GARANTIA:

A Sunlab Power, divisão da Lábramo Centronics Ind. e Com. Ltda. garante que o produto fornecido está isento de defeitos e tem o funcionamento adequado ao que se propõe.

1. A GARANTIA em caso de apresentar algum defeito dentro do prazo estabelecido é de 3 meses como período legal, com conserto ou troca por outro equipamento equivalente e adicional de 9 meses imediatamente subsequente ao período contratual, para conserto em fábrica, contado a partir da data de emissão do documento fiscal de venda.

2. Esta GARANTIA é executada no estabelecimento do fabricante, ou através de empresa de assistência autorizada.

3. As despesas de transporte ou deslocamento de pessoal para o atendimento no local, correm por conta do comprador.

4. Para o uso do direito à GARANTIA, o cliente deverá comunicar previamente a SunLab Power da ocorrência e obter orientação de como proceder.

5. O envio para conserto deve preceder da obtenção do número de requisição para manutenção (RMA).

6. A Sunlab Power não recebe aos produtos sem o referido numero desta autorização.

Para atendimento SAC a Sunlab Power disponibiliza o telefone 0800-160053 ou o

Email [email protected].

Para maiores informações: Visite nosso

Web site: http://www.sunlab.com.br E-mail: [email protected]

Telefone: 55 11 4035-8575 Fax: 55 11 4035-5428

Não estão cobertos pela GARANTIA:

1. Dispositivos de proteção (DPS, fusíveis, disjuntores, fusíveis térmicos, PTC ou NTC.) devido a esta característica funcional, podem queimar por ação de descargas atmosféricas, surtos ou picos de corrente/tensão, se autodestruindo e necessitando de troca. Nestes casos não há cobertura da garantia a estes dispositivos.

2. Danos causados por queda de raio, vendavais, incêndio, inundações ou qualquer outra causa fortuita, resultante da ação da natureza ou de força maior;

3. Danos advindo de guerra, rebelião ou atos de vandalismo, assim como ocorridos durante o transporte ou posterior, no ato da instalação. 4. Pelo uso impróprio e/ou diferente da aplicação a

que o produto foi fabricado.

5. Causados através da ação de equipamentos ou ato de terceiros, não autorizados pelo fabricante formalmente. Erros provenientes da má instalação, operação ou projeto, causado por pessoa ou empresa não autorizada pela Sunlab Power.

6. Prejuízos causais ou consequenciais advindos do não funcionamento do equipamento.

A garantia se rescinde imediatamente caso seja constatado que o produto tenha sido violado. O acesso a partes internas do equipamento deve ser efetuado mediante autorização expressa deste fabricante ou por pessoa/empresa Autorizada. Para obter maiores dados sobre a garantia acesse a internet no endereço:
