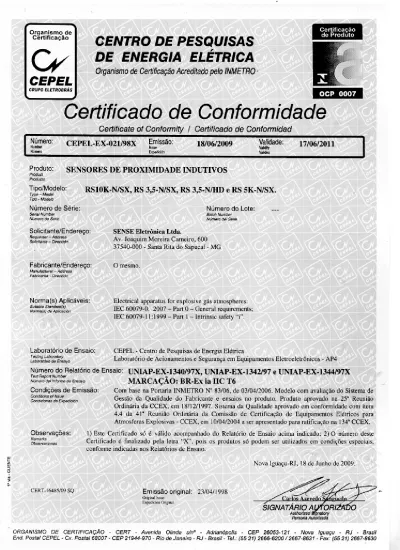

SUPLEMENTO 1 AO CERTIFICADO DE CONFORMIDADE CEPEL-EX-021/98X

~fC#l

~~

CEPELV

SUPLEMENTO 1

AO CERTIFICADO DE CONFORMIDADE CEPEL-EX-021/98X

o certificado de conformidade CEPEL-EX-021/98X emitido para SENSE ELETRÔNICA LTDA. para o produto SENSORES DE PROXIMIDADE INDUTIVOS MODELOS RS1OK-N/SX, RS 3,5-N/SX, RS 3,5-N/HD e RS 5K-N/SX é ampliado para englobar a inclusão de modificações em componentes, realizando-se novas análises e ensaios, a atualização de desenho e a revisão das observações dos relatórios de ensaio CEPEL UNIAP-EX-(1340/97X, 1342/97 e 1344/97X).

Análises e ensaios realizados:

- Verificação de documentos (NBR 9518 item 9.2);

- Montagem dos componentes (NBR 8447 item 7.3);

- Distâncias de escoamento e isolação (NBR 8447 item 7.6):

tensões envolvidas. distâncias adequadas para as

Documentação descritiva:

Documento 1-110228

Título NAMURRS

Revisão C

Data 17/05/02

Observações:

A observação 1) do relatório de ensaio CEPEL UNIAP-EX-1342/97, 2) do relatório de ensaio CEPEL-EX-1344/97X e 3) do relatório de ensaio CEPEL UNIAP-EX-1340/97X passam a ser:

Este relatório é válido apenas para os equipamentos de modelo, tipo e série idênticos ao equipamento ensaiado. Qualquer modificação no projeto, bem como a utilização de componentes ou materiais diferentes daqueles definidos pela documentação descritiva do equipamento sem a prévia autorização do CEPEL, invalidará este relatório.

A observação 2) do relatório de ensaio CEPEL UNIAP-EX-1342/97, 3) do relatório de ensaio CEPEL-EX-1344/97X e 4) do relatório de ensaio CEPEL UNIAP-EX-1340/97X passam a ser:

É responsabilidade do fabricante assegurar que os equipamentos fabricados estejam de acordo com as especificações e documentação descritiva do equipamento efetivamente ensaiado relacionadas neste relatório.

~~ Página 1/2

CENTRO DE PESQUISAS DE ENERGIA ELÉTRICA (EMPRESA DO SISTEMA ELETROBRAS) Sede:^{Av. Um}s/no-Ilha da Cidade Universitária

-

-

-

-

-

-

:'r~ ~~

INMETRO ^OCP.OOO7

CEPELV

SUPLEMENTO 1 AO CERTIFICADO DE CONFORMIDADE CEPEL-EX-021/98X

A observação 3) do relatório de ensaio CEPEL UNIAP-EX-1342/97, 4) do relatório de ensaio CEPEL-EX-1344/97X e 5) do relatório de ensaio CEPEL UNIAP-EX-1340/97X passam a ser:

Este relatório não tece considerações sobre a instalação do equipamento, sendo responsabilidade do usuário assegurar que os produtos serão instalados em atendimento às Normas pertinentes para instalações Elétricas em Atmosferas Potencialmente Explosivas.

A observação 4) do relatório de ensaio CEPEL UNIAP-EX-1342/97, 5) do relatório de ensaio CEPEL-EX-1344/97X e 6) do relatório de ensaio CEPEL UNIAP-EX-1340/97X passam a ser:

A marcação é executada conforme as normas NBR 9518 e a Regra Específica para Equipamentos Elétricos para Atmosferas Potencialmente Explosivas (NIE-DQUAL-096) e fixada na superfície externa do equipamento em local visível. Esta marcação deve ser legível e durável, levando-se em conta possível corrosão química.

A observação 5) do relatório de ensaio CEPEL UNIAP-EX-1342/97, 6) do relatório de ensaio CEPEL-EX-1344/97X e 7) do relatório de ensaio CEPEL UNIAP-EX-1340/97X ficam eliminadas.

Nova Iguaçu, 19 de agosto de 2002.

~b'~O .~-~

~.r~~~~urd

Escritório de Certificação de Produtos e Serviços

J~é Carlos de A. Silva Jr.

aboratório de Acionamento e Segurança em Equipamentos Eletro-Eletrônicos

ECPS-340/00 Página 2/2

CENTRO DE PESQUISAS DE ENERGIA ELÉTRICA (EMPRESA DO SISTEMA ELETROBRAS) Sede: Av. Um s/n° -Ilha da Cidade Universitária -Rio de Janeiro

-

Endereço Postal: CEPEL - ^{Caixa Postal 68007} - 21944-970 - Rio de Janeiro - RJ - Brasil

EMPRESA DO SISTEMA ELETROBRÁS

RELATÓRIO

DE ENSAIO UNIAP-EX-1340/97X

CLIENTE:

ECPS - Escritório de Certificação de Produtos e Serviços Av. Um s/n° - Cidade Universitária

21941-590 - Rio de Janeiro - RJ

PROPOSTA DE ENSAIO:

ECPS - 195/96

FABRICANTE:

SENSE ELETRÔNICA LTDA.

Rua Teixeira de Meio, 295

03067-000 - Tatuapé - São Paulo - SP

ÁREA/PROJETO:

3520/3016

OBJETO SOB ENSAIO:

Sensor de proximidade indutivo modelo RS10K-N/SX.

CARACTERíSTICAS DO OBJETO SOB ENSAIO:

Sensor de proximidade a dois fios padrão NAMUR utilizado para detectar a presença de objetos metálicos.

ENSAIOS REALIZADOS:

Com base nas normas NBR 9518/97, NBR 8447/89 e Relatório de Ensaio CRL-024/CA.EX- 244/143/90.

~Laboratóri

ni Hummel Borges

f/(~~

Telefone: (021) 667-3821 Fax: (021) 667-3079

16/12/97

Este relatório não é um certificado de conformidade.

Somente reprodução integral do relatório pode ser feita sem autorização por escrito do CEPEL.

Para informações adicionais entre em contato com o Chefe da Unidade, usando os números de telefone ou fax indicados a seguir do respectivo nome.

Este documento é composto de 3 folhas e 1 anexo.

laboratórioCredenciado pelo INMETRO

(Credenciamenton°

c E N T R o D E P ESQ U I S A S D E E N E R G I A E L É T R I C A ( EMPRESA DO SISTEMA ELETROBRÁS ) Sede: Av. Um sin° - Cidade Universitária - Rio de Janeiro - RJ - Brasil - Te!.: (021) 598-2112 - Fax: (021) 260-1340 Unidade Adrianópolis: Av. Olinda si n° - Adrianópolis - Nova Iguaçu - RJ - Brasil - Te!.: (021) 667-2111 - Fax: (021) 667-3518 EndereçoPostal:CEPEL-CaixaPostal68007-CEP 21944-970- Rio de Janeiro- RJ - BrasilI EndereçoTelegráfico:CEPELETRO- Rio de Janeiro- RJ - Brasil

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

UNIAP RELATÓRIO DE ENSAIO

RE N° 1340/97X Folha 2 de 3 Data: 16/12/97

o SEN$OR DE PROXIMIDADE INDUTIVO MODELO RS10K-N/SX, fabricado por SENSE ELETRONICA LTDA., é qualificado em termos de suas especificações, análises e ensaios a que foi submetido conforme documentação descritiva.

Especificações:

Sensor de proximidade indutivo tipo NAMUR para corrente contínua a dois fios, que detecta a proximidade de objetos metálicos.

Tensão de alimentação nominal: 8 V cc;

Corrente nominal: s 1 mA (sensor acionado), 2::3 mA (sensor desacionado).

Análises e ensaios realizados:

- Análise da documentação (NBR 9518 itens 9.2 e 9.3);

- Temperatura de superfície (NBR 8447 item 6) - elevação de temperatura menor que 20 K;

- Encapsulamento (NBR 8447 item 7.7).

pocumen~ação d~arQuivada iunto ao processo do eQuipamento

-

Lista de materiais, desenhos e documentos que serviram como base para a realização das análisese dos ensaiosdo atual relatóriosão relacionadosna lista de documentosno Anexo1.

Marcação:

Na marcação do SENSOR DE PROXIMIDADE INDUTIVO, MODELO RS10K-N/SX, deverão constar as seguintes informações:

BR-Ex ia IIC T6 Tamb

=

Ui= 15 V li = 53 mA Pi = 0,2 W

Ci = 122 nF Li = 207 JlH

Observações:

1. O número do certificado é finalizado pela letra "X" para indicar que o equipamento não pode ser instalado em Zona O, em virtude da possibilidade de acúmulo de carga eletrostática em sua superfície;

2. O equipamento deve possuir, na superfície externa, inscrição ou plaqueta advertindo que o mesmo só pode ser limpo com pano úmido, sem utilizar solventes ou produtos de limpeza, devido à possibilidade de formação de cargas eletrostáticas;

3. Este relatório é válido apenas para os equipamentos de modelo, tipo e série idênticos ao protótipo efetivamente ensaiado. Qualquer modificação no projeto, bem como a utilização de

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

UNIAP

RE N° 1340/97X Folha 3 de 3 Data: 16/12/97

componentes e/ou materiais diferentes daqueles definidos pela documentação descritiva do equipamento, sem a prévia autorização deste laboratório, invalidará este relatório;

4. É responsabilidade do fabricante assegurar que os equipamentos fabricados estejam de acordo com as especificações e documentação descritiva do protótipo ensaiado, relacionadas neste relatório e que tenham sido submetidos com sucesso aos ensaios de rotina aplicáveis;

5. Este relatório não tece considerações sobre a instalação do equipamento, sendo responsabilidade do usuário utilizar os critérios estabelecidos na norma referente à instalação:

NBR 5418;

6. A marcação deverá ser fixada na superfície externa do equipamento, em local facilmente visível. Esta marcação deve ser legível e durável, levando-se em conta possível corrosão química, conforme a NBR 9518;

7. Os ensaios realizados segundo a Norma NBR 9518/97 foram feitos com o acompanhamento do Escritório de Certificação de Produtos e Serviços (ECPS) do CEPEL.

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

RELATÓRIO

DE ENSAIO UNIAP-EX-1342/97

CLIENTE:

ECPS - Escritório de Certificação de Produtos e Serviços Av. Um s/n° - Cidade Universitária

21941-590 - Rio de Janeiro - RJ

PROPOSTA DE ENSAIO:

ECPS - 195/96

FABRICANTE:

SENSE ELETRÔNICA LTOA.

Rua Teixeira de Meio, 295

03067-000 - Tatuapé - São Paulo - SP

ÁREA/PROJETO:

3520/3016

OBJETO SOB ENSAIO:

Sensores de proximidade indutivos modelos RS 3,5-N/SX e RS 3,5-N/HO.

CARACTERíSTICAS DO OBJETO SOB ENSAIO:

Sensores de proximidade a dois fios padrão NAMUR utilizados para detectar a presença de objetos metálicos.

ENSAIOS REALIZADOS:

Com base nas normas NBR 9518/97, NBR 8447/89 e Relatório de Ensaio CRL-024/CA.EX- 292/228/92.

fI/--~

I Chefe da Unidade Nome: Edegard Gomes Júnior

Telefone: (021) 667-3821 Fax: (021) 667-3079 Responsável pelo Ensaio

Nonuf. José Carlos de Andrade e Silva Júnior

(~~)V~Gerente do aboratório Nome: Giovanni Hummel Borges

APROVAÇÃO' fi-i:;;;;.

1

'( , de Laboratórios -ALAB

Nome: Fernando Antonio Chagas

Este relatório não é um certificado de conformidade.

Somente reprodução integral do relatório pode ser feita sem autorização por escrito do CEPEL.

Para informações adicionais entre em contato com o Chefe da Unidade, usando os números de telefone ou fax indicados a seguir do respectivo nome.

Este documento é composto de 3 folhas e 1 anexo.

laboratórioCredenciado pelo INMETRO

(Credenciamenton°

Endereço Postal: CEPEL -Caixa Postal 68007 -CEP 21944-970 - Rio de Janeiro - RJ - Brasil I Endereço Telegráfico: CEPELETRO - Rio de Janeiro - RJ - Brasil

EMPRESA DO SISTEMA ELETROBRAs

UNIAP RELATÓRIO DE ENSAIO

RE N° 1342/97 Folha 2 de 3 Data: 16/12/97

OS SENSORES DE PROXIIVJ.lDADEINDUTIVOS MODELOS RS 3,S-N/SX e RS 3,S-N/HD, fabricados por SENSE ELETRONICA LTDA., são qualificados em termos de suas especificações,

análises e ensaios a que foram submetidos conforme documentação descritiva.

Especificações:

Sensores de proximidade indutivos tipo NAMUR para corrente contínua a dois fios, que detectam a proximidade de objetos metálicos.

Tensão de alimentação nominal: 8 V cc;

Correntenominal:^::s;1 mA (sensoracionado),2':3 mA (sensordesacionado).

Análises e ensaios realizados:

- Análise da documentação (NBR 9518 itens 9.2 e 9.3);

- Temperatura de superfície (NBR 8447 item 6) - elevação de temperatura menor que 20 K;

- Encapsulamento (NBR 8447 item 7.7).

Documentação descritiva (arauivada iunto ao processo do eauipamento

-

Lista de materiais, desenhos e documentos que serviram como base para a realização das análises e dos ensaios do atual relatório são relacionados na lista de documentos no Anexo 1.

Marcação:

Na marcaçãodos SENSORESDE PROXIMIDADEINDUTIVOS,MODELOS RS 3,S-N/SX e RS 3,S-N/HD,deverãoconstaras seguintesinformações:

BR-Ex ia IIC T6 Tamb = -20 a 60°C

Ui = 15 V li = 53 mA Pi = 0,2 W Ci = 28 nF Li = 398 JlH

". Observações:

1) Este relatório é válido apenas para os equipamentos de modelo, tipo e série idênticos ao protótipo efetivamente ensaiado. Qualquer modificação no projeto, bem como a utilização de componentes e/ou materiais diferentes daqueles definidos pela documentação descritiva do equipamento, sem a prévia autorização deste laboratório, invalidará este relatório;

2) É responsabilidade do fabricante assegurar que os equipamentos fabricados estejam de acordo com as especificações e documentação descritiva do protótipo ensaiado, relacionadas neste relatório e que tenham sido submetidos com sucesso aos ensaios de rotina aplicáveis;

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

UNIAP

RE N° 1342/97 Folha 3 de 3 Data: 16/12/97

3) Este relatório não tece considerações sobre a instalação do equipamento, sendo responsabilidade do usuário utilizar os critérios estabelecidos na norma referente à instalação:

NBR5418;

4) A marcação deverá ser fixada na superfície externa do equipamento, em local facilmente visível. Esta marcação deve ser legível e durável, levando-se em conta possível corrosão química, conforme a NBR 9518;

5) Os ensaios realizados segundo a Norma NBR 9518/97 foram feitos com o acompanhamento do Escritório de Certificação de Produtos e Serviços (ECPS) do CEPEL.

EMPRESA DO SISTEMA ELETROBRAs

RELATÓRIO

DE ENSAIO UNIAP-EX-1344/97X

CLIENTE:

ECPS - Escritório de Certificação de Produtos e Serviços Av. Um s/n° - Cidade Universitária

21941-590 - Rio de Janeiro - RJ

PROPOSTA DE ENSAIO:

ECPS - 195/96

FABRICANTE:

SENSE ELETRÔNICA LTOA.

Rua Teixeira de Meio, 295

03067-000 - Tatuapé - São Paulo - SP

ÁREA/PROJETO:

3520/3016

OBJETO SOB ENSAIO:

Sensor de proximidade indutivo modelo RS 5K-N/SX.

. CARACTERíSTICAS DO OBJETO SOB ENSAIO:

Sensor de proximidade a dois fios padrão NAMUR utilizado para detectar a presença de objetos metálicos.

ENSAIOS REALIZADOS:

Com base nas normas NBR 9518/97, NBR 8447/89 e Relatório de Ensaio CRL-024/CA.EX- 244/143/90.

Ii-::E

Nome: Edegard Gomes Júnior Telefone: (021) 667-3821 Fax: (021) 667-3079 Responsável pelo Ensaio

Nome:/.José Carlos de Andrade e Silva Júnior

~C>fA

Gerente do Laboratório Nome: Giovanni Hummel Borges

APROVAÇÃO: d/_/} r 16/12/97

,.

- Coordenadórda Área de Conhecimento de Laboratórios-ALAB Nome: FernandoAntonio Chagas

laboratórioCredenciado peloINMETRO

(Credenciamenton°

c E N T R o D E P ESQ U I S A S D E E N E R G I A E L É T R I C A (EMPRESA DO SISTEMA ELETROBRÁS ) Sede: Av. Um s/n° - Cidade Universitária - Rio de Janeiro - RJ - Brasil - Te!.: (021) 598-2112 - Fax: (021) 260-1340 Unidade Adrianópolis: Av. Olinda s/ n° - Adrianópolis - Nova Iguaçu - RJ - Brasil - Te!.: (021) 667-2111 - Fax: (021) 667-3518 Endereço Postal: CEPEL-Caixa Postal 68007-CEP 21944-970- Rio de Janeiro- RJ - BrasilI EndereçoTelegráfico:CEPELETRO-Rio de Janeiro-RJ-Brasil

Este relatório não é um certificado de conformidade.

Somente reprodução integral do relatório pode ser feita sem autorização por escrito do CEPEL.

Para informações adicionais entre em contato com o Chefe da Unidade, usando os números de telefone ou fax indicados a seguir do respectivo nome.

Este documento é composto de 3 folhas e 1 anexo.

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

UNIAP

RE N° 1344/97X Folha 2 de 3 Data: 16/12/97

o SEN~OR DE PROXIMIDADE INDUTIVO MODELO RS 5K-N/SX, fabricado por SENSE ELETRONICA LTDA., é qualificado em termos de suas especificações, análises e ensaios a que foi submetido conforme documentação descritiva.

Especificações:

Sensor de proximidade indutivo tipo NAMUR para corrente contínua a dois fios, que detecta a proximidade de objetos metálicos.

Tensão de alimentação nominal: 8 V cc;

Correntenominal:^:::;1 mA (sensoracionado),~3 mA (sensordesacionado).

Análises e ensaios realizados:

- Análise da documentação (NBR 9518 itens 9.2 e 9.3);

- Temperatura de superfície (NBR 8447 item 6) - elevação de temperatura menor que 20 K;

- Encapsulamento (NBR 8447 item 7.7).

Documentação d~arQuivada junto ao processo '10 equipamento

- ^con~

Lista de materiais, desenhos e documentos que serviram como base para a realização das análisese dos ensaios do atual relatóriosão relacionadosna lista de documentosno Anexo1.

Marcação:

Na marcaçãodo SENSORE DE PROXIMIDADEINDUTIVO MODELOS RS 5K-N/SX, deverão constaras seguintesinformações:

BR-Ex ia IIC T6 Tamb = -20 a 60°C

Ui = 15 V li = 53 mA Pi = 0,2 W Ci = 29 nF Li = 369 IlH

Observações:

1. O número do certificado é finalizado pela letra "X" para indicar que o equipamento não pode ser instalado em Zona O, em virtude da possibilidade de acúmulo de carga eletrostática em sua superfície;

2. Este relatório é válido apenas para os equipamentos de modelo, tipo e série idênticos ao protótipo efetivamente ensaiado. Qualquer modificação no projeto, bem como a utilização de componentes e/ou materiais diferentes daqueles definidos pela documentação descritiva do equipamento, sem a prévia autorização deste laboratório, invalidará este relatório;

CEPELV

EMPRESA DO SISTEMA ELETROBRAs

UNIAP

RE N° 1344/97X Folha 3 de 3 Data: 16/12/97

3. É responsabilidade do fabricante assegurar que os equipamentos fabricados estejam de acordo com as especificações e documentação descritiva do protótipo ensaiado, relacionadas neste relatório e que tenham sido submetidos com sucesso aos ensaios de rotina aplicáveis;

4. Este relatório não tece considerações sobre a instalação do equipamento, sendo responsabilidade do usuário utilizar os critérios estabelecidos na norma referente à instalação:

NBR 5418;

5. A marcação deverá ser fixada na superfície externa do equipamento, em local facilmente visível. Esta marcação deve ser legível e durável, levando-se em conta possível corrosão química, conforme a NBR 9518;

6. Os ensaios realizados segundo a Norma NBR 9518/97 foram feitos com o acompanhamento do Escritório de Certificação de Produtos e Serviços (ECPS) do CEPEL.
