MODELO: EE0576A

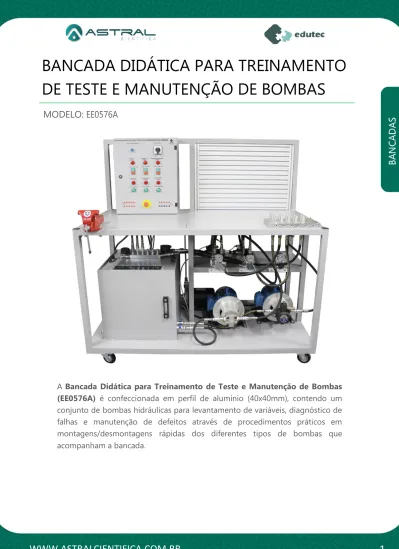

A Bancada Didática para Treinamento de Teste e Manutenção de Bombas
(EE0576A) é confeccionada em perfil de alumínio (40x40mm), contendo um
conjunto de bombas hidráulicas para levantamento de variáveis, diagnóstico de falhas e manutenção de defeitos através de procedimentos práticos em montagens/desmontagens rápidas dos diferentes tipos de bombas que acompanham a bancada.
BANCADA DIDÁTICA PARA TREINAMENTO
DE TESTE E MANUTENÇÃO DE BOMBAS
COMPOSIÇÃO
• 01 Bomba de engrenagem de deslocamento fixo • 01 Bomba de palhetas de deslocamento fixo; • 01 Bomba de pistões deslocamento fixo;
• 01 Bomba de palhetas de deslocamento variável; • 01 Bomba centrífuga;
Tipo de vedação: Selo Mecânico
• 01 Distribuidor com engates rápidos macho antivazamento: o 04 Engates de retorno;
o 02 Engates de dreno;
o 02 Engates de pressão para bomba 1; o 02 Engates de pressão para bomba 2; o 02 Engates de pressão para bomba 3;
• 01 Painel de controle dos instrumentos;
• 01 Suporte para mangueiras (fixo na lateral da bancada de treinamento); • Válvula de esfera e válvula reguladora de vazão na linha de sucção da
bomba de engrenagem (para demonstração de aeração e cavitação);
• 01 Motor Hidráulico bidirecional:
o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Válvula direcional 4/3 centro tandem, alavanca / detente (CETOP 3 TN6):
o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Válvula de retenção simples:
o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Cilindro dupla ação Ø 38mm e curso de 200mm: o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Rotâmetro 0 a 40 LPM:
o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Manômetro com escala de 0-100 bar: o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Reservatório de óleo: o Volume: 120 litros;
o Visor de nível e temperatura filtro de sucção;
o Filtro de ar e tela para preenchimento chicana de separação entre as tubulações de sucção e retorno uma lateral de inspeção em acrílico para visualização interna da chicana;
o Filtro de sucção e linhas de sucção e retorno;
• 01 Jogo de mangueiras com engates rápidos antivazamento fêmea sendo:
o 10 mangueiras com comprimento de 600mm; o 06 mangueiras com comprimento de 1000mm; o 04 mangueiras com comprimento de 1200mm; o 02 mangueiras com comprimento de 2000mm;
• 03 Conexões do tipo “T”;
• 01 Válvula de fechamento;
• 01 Despressurizador de conexões hidráulicas;
• 01 Válvula limitadora de pressão:
o Com conexões de engate rápido;
o Montado em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Válvula de sequência:
o Com retenção integrada;
o Com conexões de engate rápido; o Com sistema antivazamento;
o Montados em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
• 01 Válvula redutora de pressão: o Com retenção integrada;
o Com conexões de engate rápido;
o Montados em base apropriada para fixação no painel didático em perfil de alumínio, sem a utilização de ferramentas;
CARACTERÍSTICAS TÉCNICAS DAS BOMBAS
• Bomba de engrenagem deslocamento fixo:o Deslocamento: 6,62cm3/rev;
o Pressão máxima: 175bar;
o Acionado por motor elétrico: 5cv; • Bomba de pistões (deslocamento fixo):
o Deslocamento: 4,9cm3/rev;
o Pressão máxima: 350bar;
o Acionado por motor elétrico: 5cv; • Bomba de palhetas (vazão variável):
o Deslocamento: 8,0cm3/rev;
o Pressão máxima: 50 a 70 bar; o Acionado por motor elétrico: 5cv; • Bomba de pistões deslocamento variável:
o Deslocamento 10,5cm3/rev;
o Pressão máxima: 210bar;
o Acionado por motor elétrico: 5cv; • Bomba centrífuga:
o Vazão até: 30 l/min; o Pressão máxima: 4bar;
ACIONAMENTO DAS BOMBAS
Para o acionamento das bombas são utilizados 02 (dois) motores elétricos para possibilitar partidas alternadas ou simultâneas de duas bombas.
Características: • Potência: 5cv;
• Alimentação: 220V/60Hz trifásico; • Rotação: 1800rpm;
• Acoplamento flexível com engrenagem; • Grau de proteção: IP 54;
CARACTERÍSTICAS DO PAINEL DE COMANDO
Painel de comando para acionamento do sistema elétrico da unidade hidráulica. • Projetado, fabricado, fornecido e testado de acordo com as últimas
revisões da norma NBR-5410 e NR10; • Potência total de acionamento: 5kW; • Tensão de potência: 220Vca;
• Tensão de comando: 220Vca; • Tensão auxiliar: 24Vcc;
• Frequência: 60Hz; • Grau de proteção: IP54; • Cor: cinza MUNSELL N6,5;
• Fechadura do painel com chave ;
Componentes
elétricos
• Chave geral comutadora 2 posições 3 polos 32 A; • Botão seletor 2 posições fixas 22mm;
• Botão pulsador vermelho de 22mm; • Botão pulsador verde de 22mm;
• Sinaleiro LED amarelo 220V de 22mm;
• Cabo flexível de alimentação de 5m 5x2,5mm2;
• Plug de 5 polos 32A 220/240Vca; • Tomada de 5 polos 32A 220/240Vca; • Interruptor diferencial de 4 polos 40 A; • Disjuntor monopolar 2 A;
• Disjuntor bipolar de 6 A; • Disjuntor motor de 13 a 18 A; • Disjuntor motor de 4 a 6,3 A; • Contator tripolar 18 A 220 V;
• Bloco de contato auxiliar 1NA+1NF; • Fonte chaveada 240Vca de 24vcc 2,5 A;
• Régua de conectores de passagem borne tipo banana 24Vcc/220 Vca; • Borne fusível de vidro de 5mm 5x2,5 mm;
• Botoeira para acionamento da válvula on/off para alivio do sistema de ventagem e emergência;
• Botoeira de Emergência com trava (vermelho);
A bancada é adequada as normas regulamentadoras NR10 e NR12.
Acompanha Manual de aplicação e caderno com 10 exercícios de teste, em língua portuguesa.
PROPOSTAS
DE
ATIVIDADES
E
INTERAÇÃO
DIGITAL
Acompanha o equipamento 01 (uma) unidade impressa do manual de instruções e orientações técnicas com experimentos apropriados para montagens e aplicação física além de compatibilidade com recursos tecnológicos de interação virtual 2D e 3D.
As informações de instruções de utilização, segurança do equipamento, apresentação das suas características técnicas e propostas de experimentos presentes no manual de orientações técnicas são disponibilizadas em formato impresso e compatíveis com aplicativo próprio de reconhecimento de imagem para atividades complementares, 01 licença permanente de ferramenta na versão digital com recursos virtuais 2D e 3D interativos para utilização em computadores desktop/notebook no formato de e-book e além destes, 01 licença de software específico para simulação de aplicação do conjunto em
A proposta de interação do manual de instruções e orientações técnicas com os recursos digitais apresenta a seguinte composição:
1. Tecnologias 2D E 3D via aplicativo
• Licença permanente e ilimitada para download para utilização em tablets e smartphones com sistema IOS e Android.
• Recursos virtuais ativados através chaves de acesso do tipo QR Codes e imagens específicas inseridas nos manuais de orientações técnicas impressos que acompanham o item.
• Disponibilização de atividades didáticas com a aplicação de realidade aumentada, quizzes e vídeos explicativos.
2. E-book
• Licença permanente e ilimitada de instalação local em desktop/notebook e compatível com sistemas Windows, Linux e Mac. • Livros digitais interativos, hiperlinkados, com linguagem fluída.
• Propostas com possibilidade de interação em múltiplas e diversas linguagens e plataformas, integrando som, imagem, audiovisual, escrita, imaginação com informações e instruções.
• Apropriado para o desenvolvimento das aulas práticas em ambiente virtualizado e a expansão da aplicação do equipamento inclusive no
Ensino a Distância para o acesso a diversas informações relativas e complementares ao equipamento e suas aplicações.
• Recursos virtuais 2D e 3D interativos que proporcionam um ambiente virtual de aprendizagem relativo ao equipamento.
• Fonte interativa de conteúdo e orientação relativa a cada uma das propostas de atividades práticas disponíveis no manual de orientações técnicas.
• O conteúdo é apresentado de forma sistêmica e simulada para a execução das atividades propostas no manual de orientações técnicas.
• Sugestões de atividades em passo a passo com aplicação de objetos em formato virtual 3D para melhor interpretação das aplicações no ambiente real preservando todas as características de procedimentos e equipamentos.
• Função de acesso a informações com apresentação de funcionalidades correlacionadas de dados técnicos, suas partes e propostas de aplicações.
• Todo o conteúdo do material impresso que acompanha o equipamento disponível digitalmente para interação dinâmica no e-book.
• Recursos do tipo games, animações, ações em 2D, 3D, vídeos, questionários e banco de informações.
3. Ambiente de simulação virtual 3D
• Licença de instalação local em desktop/notebook.
• Licença permanente de instalação local em desktop/notebook.
Software inovador que permite a criação e simulação de máquinas virtuais em ambiente 3D com simulação física. Os modelos de aplicação podem ser criados usando uma biblioteca de objetos embutida e compatível com o equipamento em questão e que pode ser ampliada pelo usuário ou importando modelos dos principais softwares CAD: Solidworks, Inventor, Catia, e dos principais formatos de arquivo 3D: 3DXML, 3DS, OBJ etc.
Para cada objeto, uma interface composta de entradas, saídas e parâmetros, é disponibilizada e torna fácil o controle de objetos de um programa de automação.
A configuração de cada objeto da biblioteca padrão ou dos demais objetos inseridos é acessível e editável, isso permite redefinir características dos objetos da biblioteca e o entendimento de como criar seus próprios objetos. Você pode também mesclar objetos da biblioteca com suas próprias criações a partir do seu software CAD usual.
O software contém painéis de controle que são usados para controlar os objetos manualmente e observar os vários estados associados, possuindo como objetivo, o teste do funcionamento dos objetos antes de executar o programa no ambiente real e para simulação funcionamento e identificação de falhas.
]
O software contém painéis de controle que são usados para controlar os objetos manualmente e observar os vários estados associados, possuindo como objetivo, o teste do funcionamento dos objetos antes de executar o programa no ambiente real e para simulação de falhas.
Além de oferecer um ambiente intuitivo e que possibilita o desenvolvimento de simulações poderosas, por meio do compartilhamento em nuvem, coloca seus usuários em um ambiente colaborativo que melhora a sua experiência e a qualidade dos projetos. No contexto, a simulações podem ser acessadas de diferentes dispositivos, incluindo smartphones, tablets e laptops
PÓS-VENDA
A Astral Científica conta com uma equipe capacitada e com disponibilidade para responder qualquer dúvida e auxiliar o cliente em qualquer situação relacionada ao correto funcionamento do objeto.
