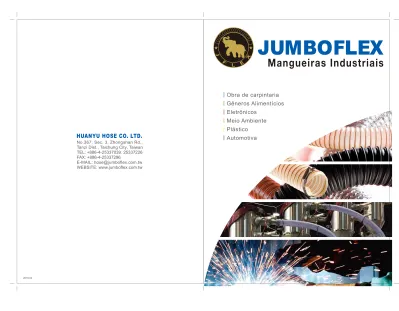

Mangueiras Industriais

(1)

No.367, Sec. 3, Zhongshan Rd.,

Tanzi Dist., Taichung City, Taiwan

TEL: +886-4-25337039. 25337226

FAX: +886-4-25337296

E-MAIL: [email protected]

WEBSITE: www.jumboflex.com.tw

HUANYU HOSE CO. LTD.

Mangueiras Industriais

Obra de carpintaria

Gêneros Alimentícios

Eletrônicos

Meio Ambiente

Plástico

Automotiva

2016.02

(2)

CONTEÚDO / MERCADO

Acerca de

JUMBOFLEX

Nova Zelândia

Austrália

Presidente

EUROPA

• Áustria

• Alemanha

• Belgica

• Bulgária

• Eslovenia

• Espanha

• Hungria

• Irlanda

• Itália

• Letônia

• Lituânia

• Noruega

• Peru

• Polônia

• Reino Unido

• Rússia

AMÉRICA

Argentina

• Bolívia

• Brasil

• Canadá

• Colômbia

• Costa Rica

• Equador

• Estados Unidos

MÉDIO ORIENTE

África do Sul

Gana

• Bahrain

• Emirados Árabes Unidos

• Irã

ÁSIA

•China

•Cingapura

•Coreia do Sul

•Filipinas

•India

•Indonésia

•Japão

•Malásia

•Tailândia

•Taiwan

•Vietnã

História

1980 – Nossa Matriz Wei Yao Plastic Co. Ltd. estabelecida em Taichung e

se especializou em produtos da borracha.

1990 – Iniciado o negócio e o desenvolvimento dos plásticos de engenharia.

1998 – Fundada Jer Yeu Co. Ltd. continua inovando uma grande variedades de

mangueiras industriais e superando as expectativas dos nossos clientes com

produtos novos .

2000 – Começou a cooperação técnica com uma companhia alemã de liderança.

2005 – estabeleceu um escritório em Kunshan, na China.

2008 – Fundação numa nova empresa - Yang Industrial Co. Ltd. Com área produção

de 2.300 m².

2010 – Fundação escritórios em Tianjin, Wuhan, Dalian, Chengdu, em China.

2012 – Estabelecido um armazém. A área total da empresa de 7000 m²

2014 – Rebatizado ao Chiuan Yang Industrial Co. Ltd. como Huanyu Mangueira Co. Ltd.

Criar uma nova marca que se chama – JumboFlex

Huanyu Hose Co. Ltd.

foi fundada pelo Sr. Jang Yuan Fang, filho do

presidente e fundador da Yao Wei, o Sr. Jang Yi Sheung dedicada ao

desenvolvimento do negócio de mangueiras industriais.

Huanyu

tem 30 anos de experiência e especializada na fabricação de

ampla variedade de mangueiras industriais aos seus clientes em

diversos setores, como madeira de coleta de poeira para a extração

de fumos e automóveis de soldagem. Oferecemos produtos de excelente

qualidade,o preço razoável e eficiente serviço.

Nós convidamos você a tomar uma olhada nas mangueiras que você

pode interessar. Se você encontrar o que você precisa, não hesite

em contactar-nos. Como uma empresa jovem e inovadora,

Huanyu

sempre está disposto a atender os clientes.

FEP TPV TPE PTFE LDPE EPDM NYLON SILICONE ALUMÍNIO AÇO INOXIDÁVEL PE PP PU PVC EVA

Acerca de JUMBOFLEX

Indústria de Alimento INDÚSTRIA de Carpintaria e Marcenaria Eletrônica Aeroespaço Engenharia Ambiental Borracha e Plástico Automóvel

(3)

FLEXIBLE DUCTING HOSES

J 1-1 MANGUEIRA FLEX PVC

Propriedades:

• sper leve • compressível 3: 1 • a torção resistente • alta resistência química • propriedades de fluidez otimizado • alta resistência do alcalóide e ácido • retardante de chamas com UL94-HB • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• Ø 38 - Ø 254 mm

Faixa de temperatura:

• aprox. -10 ° C até aprox. + 70 ° C • a curta duração até aprox. 80 ° C

Aplicações:

• para pó sólido, como poeira e fibras • para meios gasosos como vapor e fumaça • para ar condicionado e ventilação

Construção:

• fios de aço da mola embutida na parede • parede: alto grau de PVC flexível • espiral: fio de aço da mola

Material:

• parede: PVC mole de alta qualidade • em espiral: fios de aço da mola

Cor padrão:

• cinza e transparente I.D. mm 38 50 60 63 76 80 90 100 120 125 140 150 160 180 203 230 254 O.D. mm 46 58 69 72 85 89 99 109 129 134 149 159 169 189 213 239 263 A Sobrepressão barras 0.500 0.400 0.350 0.300 0.270 0.250 0.230 0.200 0.170 0.160 0.150 0.140 0.130 0.120 0.100 0.090 0.080 Vácuo barra 0.180 0.150 0.120 0.100 0.080 0.070 0.060 0.050 0.040 0.030 0.030 0.030 0.030 0.030 0.025 0.020 0.010 raio de curvatura mm 46 58 60 72 85 89 99 109 129 134 149 159 169 189 213 239 263 Peso Kg/m 0.26 0.30 0.32 0.33 0.40 0.45 0.48 0.57 0.73 0.77 0.84 0.90 0.97 1.15 1.30 1.60 2.00 Comprimentos de Ações m 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 N. de Pedido 1-1-038-000 1-1-050-000 1-1-060-000 1-1-063-000 1-1-076-000 1-1-080-000 1-1-090-000 1-1-100-000 1-1-120-000 1-1-125-000 1-1-140-000 1-1-150-000 1-1-160-000 1-1-180-000 1-1-203-000 1-1-230-000 1-1-254-000

J 1-2 MANGUEIRA FLEX PU L

I.D. mm 38 50 60 63 76 80 90 100 110 114 120 125 140 150 160 178 180 200 203 254 305 O.D. mm 46 58 68 71 84 88 98 108 118 122 128 133 148 158 168 186 188 208 211 262 313 A Sobrepressão barras 0.900 0.700 0.560 0.550 0.470 0.430 0.390 0.350 0.310 0.300 0.290 0.280 0.250 0.170 0.160 0.140 0.140 0.130 0.130 0.100 0.090 Vácuo barra 0.300 0.240 0.210 0.180 0.130 0.120 0.100 0.080 0.080 0.070 0.070 0.060 0.050 0.050 0.040 0.040 0.040 0.030 0.030 0.015 0.010 raio de curvatura mm 46 58 68 71 84 88 98 108 118 122 128 133 148 158 168 186 188 208 211 262 313 Peso Kg/m 0.19 0.27 0.31 0.34 0.44 0.47 0.49 0.52 0.57 0.59 0.62 0.64 0.72 0.76 0.81 0.89 0.90 1.10 1.10 1.30 1.70 Comprimentos de Ações m 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 1-2-038-000 1-2-050-000 1-2-060-000 1-2-063-000 1-2-076-000 1-2-080-000 1-2-090-000 1-2-100-000 1-2-110-000 1-2-114-000 1-2-120-000 1-2-125-000 1-2-140-000 1-2-150-000 1-2-160-000 1-2-178-000 1-2-180-000 1-2-200-000 1-2-203-000 1-2-254-000 1-2-305-000

Nota: Produto específico para o cliente, diâmetros e comprimentos disponíveis mediante o pedido.

Nota: Produto específico para o cliente, os outros cores adicionais, diâmetros e comprimentos disponíveis mediante o pedido.

Propriedades:

• compressível 3: 1 • a torção resistente • resistente à abrasão • pressurizado e vedado • alta resistência química • pequeno raio de curvatura • propriedades de fluidez otimizado • resistente à hidrólise e micróbios

• excelência flexibilidade à temperatura baixa • alta resistência aos raios UV e ao ozônio • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 38 - ø 305 mm

Faixa de temperatura:

• aprox. -40 ° C até aprox. +90 ° C • a curta duração até aprox. +125 ° C

Aplicações:

• para os braços de extracção e equipamentos para coletar a poeira • para sólidos abrasivos, como poeiras, fibras e chips

• para a máquina CNC.

Construção:

• espessura da parede 0,4 mm aprox. • fios de aço de mola fixada à parede.

Material:

• parede: éster-poliuretano • espiral: fio de aço mola + cobre

Cor padrão:

• transparente

Obra de Carpintaria

Soldagem de fumos

Eletrônicos

Coleção de poeira

Prevenção ar

As Mangueiras

Flexíveis de

Canalização

1

4

1

(4)

1

1 J 1-7 MANGUEIRA AR TPE

I.D. mm 51 63 76 102 127 152 180 203 254 305 356 406 O.D. mm 61 73 86 112 137 162 190 213 264 315 366 416 Overpressure bar 0.240 0.195 0.160 0.120 0.100 0.080 0.070 0.060 0.050 0.040 0.035 0.030 Vácuo barra 0.145 0.115 0.080 0.050 0.035 0.035 0.020 0.020 0.010 0.005 0.005 0.003 Comprimentos de Ações m 10 10 10 10 10 10 10 10 10 10 10 10 N. de Pedido 1-7-051-000 1-7-063-000 1-7-076-000 1-7-102-000 1-7-127-000 1-7-152-000 1-7-180-000 1-7-203-000 1-7-254-000 1-7-305-000 1-7-356-000 1-7-406-000

Aplicações:

• soldagem para extração

• para ar condicionado e a tecnologia de ventilação

Construção:

Material:

• parede: TPE revestimento de tecido • espiral: fio de aço mola

Cor padrão:

• preto

Propriedades:

• sper leve • tecido reforçado

• muito flexível e compressível 4: 1 • retardante de chamas com UL94-HB • boa resistência alcalino, ácido, química, UV e ozônio

Especificação:

• ø 38 - ø 406 mm

Faixa de temperatura:

• aprox. -20 °C até aprox. +130 ° C • a curta duração até aprox. +150 ° C

J 1-4 MANGUEIRA AR PVC

Propriedades:

• sper leve • tecido reforçado • alta resistência química • muito flexível e compressível 6: 1 • alta resistência do alcalóide e ácido • retardante de chamas com UL94-V2 • alta resistência aos raios UV e ao ozônio • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 38 - ø 406 mm

Faixa de temperatura:

Aplicações:

• soldagem para extração • para ar condicionado e ventilação

Construção:

Material:

• em espiral: fios de aço da mola • parede: revestimento de tecido PVC reforçado

Cor padrão:

• cinza, preto e azul

I.D. mm 50 63 76 80 90 100 114 125 140 150 160 180 203 254 305 355 406 O.D. mm 59 72 85 89 99 109 123 134 149 159 169 189 212 263 314 364 415 Overpressure bar 0.240 0.200 0.160 0.150 0.140 0.120 0.110 0.100 0.090 0.080 0.075 0.070 0.060 0.050 0.040 0.035 0.030 Vácuo barra 0.150 0.120 0.080 0.070 0.060 0.050 0.045 0.035 0.033 0.032 0.025 0.020 0.020 0.010 0.006 0.006 0.006 raio de curvatura mm 59 72 85 89 99 109 123 134 149 159 169 189 212 263 314 364 415 Peso Kg/m 0.18 0.20 0.23 0.25 0.29 0.32 0.38 0.42 0.45 0.55 0.65 0.75 0.86 1.20 1.30 1.70 0.27 Comprimentos de Ações m 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 N. de Pedido 1-4-050-000 1-4-063-000 1-4-076-000 1-4-080-000 1-4-090-000 1-4-100-000 1-4-114-000 1-4-125-000 1-4-140-000 1-4-150-000 1-4-160-000 1-4-180-000 1-4-203-000 1-4-254-000 1-4-305-000 1-4-355-000 1-4-406-000

J 1-3 MANGUEIRA FLEX PU M

I.D. mm 25 32 38 50 60 63 76 80 90 100 114 120 125 140 150 160 178 203 254 305 O.D. mm 32 39 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 A Sobrepressão barras 1.600 1.260 1.170 0.910 0.728 0.715 0.611 0.559 0.507 0.455 0.390 0.377 0.364 0.325 0.221 0.208 0.182 0.169 0.130 0.117 Vácuo barra 0.360 0.340 0.390 0.312 0.273 0.234 0.169 0.156 0.130 0.104 0.091 0.091 0.078 0.065 0.065 0.052 0.052 0.039 0.020 0.013 raio de curvatura mm 32 39 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 Peso Kg/m 0.17 0.20 0.23 0.32 0.39 0.40 0.53 0.56 0.59 0.62 0.70 0.74 0.77 0.86 0.91 0.97 1.07 1.32 1.56 2.04 Comprimentos de Ações m 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 1-3-025-000 1-3-032-000 1-3-038-000 1-3-050-000 1-3-060-000 1-3-063-000 1-3-076-000 1-3-080-000 1-3-090-000 1-3-100-000 1-3-114-000 1-3-120-000 1-3-125-000 1-3-140-000 1-3-150-000 1-3-160-000 1-3-178-000 1-3-203-000 1-3-254-000 1-3-305-000

Propriedades:

• compressível 3: 1 • a torção resistente • resistente à abrasão • pressurizado e vedado • alta resistência química • pequeno raio de curvatura • propriedades de fluidez otimizado • retardante de chamas com UL94-HB • resistente à hidrólise e micróbios

• excelência flexibilidade à temperatura baixa • alta resistência aos raios UV e ao ozônio • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 25 - ø 305 mm

Faixa de temperatura:

Aplicações:

• para os braços de extracção e equipamentos para coletar a poeira

• para sólidos abrasivos, como poeiras, fibras e chips

Construção:

Material:

• wall: ester-polyurethane • spiral: spring steel wire

Cor padrão:

• transparente

J 1-6 MANGUEIRA FLEX PU H

I.D. mm 25 32 38 50 63 76 80 90 100 114 120 125 140 150 160 178 203 O.D. mm 32 39 46 58 71 84 88 98 108 122 128 133 148 158 168 186 211 A Sobrepressão barras 2.690 2.120 1.521 1.183 0.930 0.794 0.727 0.659 0.592 0.507 0.490 0.473 0.423 0.287 0.270 0.237 0.220 Vácuo barra 0.600 0.550 0.507 0.406 0.304 0.220 0.203 0.169 0.135 0.118 0.118 0.101 0.085 0.085 0.068 0.068 0.051 raio de curvatura mm 32 39 46 58 71 84 88 98 108 122 128 133 148 158 168 186 211 Peso Kg/m 0.17 0.20 0.23 0.32 0.40 0.53 0.56 0.59 0.62 0.70 0.74 0.77 0.86 0.91 0.97 1.07 1.32 Comprimentos de Ações m 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 N. de Pedido 1-6-025-000 1-6-032-000 1-6-038-000 1-6-050-000 1-6-063-000 1-6-076-000 1-6-080-000 1-6-090-000 1-6-100-000 1-6-114-000 1-6-120-000 1-6-125-000 1-6-140-000 1-6-150-000 1-6-160-000 1-6-178-000 1-6-203-000

Propriedades:

• compressível 3: 1 • a torção resistente • resistente à abrasão • pressurizado e vedado • alta resistência química • pequeno raio de curvatura • propriedades de fluidez otimizado • resistente à hidrólise e micróbios • retardante de chamas com UL94-V2 • alta resistência aos raios UV e ao ozônio • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 25 - ø 305 mm

Faixa de temperatura:

Aplicações:

• para pó sólido, como poeira e fibras • para sólidos abrasivos, como poeiras, fibras e chips

Construção:

Material:

• parede: éster-poliuretano • espiral: fio de aço mola + cobre

Cor padrão:

• transparente

As Mangueiras Flexíveis de Canalização

(5)

J 3-3 MANGUEIRA PVC RÍGIDO

Propriedades:

• forma mantida

• fácil para aumentar ou diminuir o comprimento • retardante de chamas com UL94-HB • alta resistência alcalino, ácido e químico.

Especificação:

• ø 55 - ø 200 mm

Faixa de temperatura:

• aprox. -10 ° C até aprox. +70° C

Aplicações:

• para o ar, extracção de fumos e de abastecimento em baixas pressões • para a transmissão de pós, grânulos e de extracção de poeiras

• para condicionador de ar portátil • para máquinas medeira

Construção:

• o perfil se une PVC rígido e PVC rígido

Material:

• PVC rígido

Cor padrão:

• cinza e preto I.D. mm 55 65 75 90 100 125 150 200 O.D. mm 61 71 82 97 107 133 158 208 Comprimentos de Ações m 5 5 5 5 5 5 5 5 N. de Pedido 3-3-055-000 3-3-065-000 3-3-075-000 3-3-090-000 3-3-100-000 3-3-125-000 3-3-150-000 3-3-200-000

J 5-1 MANGUEIRA FLEX TPE

Propriedades:

• curva de pequeno raio

• alta resistência aos álcalis e ácido e químico. • susceptível de descarga eletrostática através de colocar a bobina na terra

• há grande valor e é robusta para o transporte, o mínimo de espaço para colocar em estoque

Especificação:

• ø 25 - ø 305 mm

Faixa de temperatura:

• aprox. -40 ° C até aprox.+100 ° C • a curta duração até aprox. +125 ° C

Aplicações:

• para a extração de vapor • para sopradores e compressores • para o pó sólido, como pó e fibra • para meios gasosos e líquidos

• usado como um condutor de calor e ar frio.

Construção:

• espiral: fio de aço de mola fixa na parede.

Material:

• parede: TPE

• espiral: fio de aço de mola

Cor padrão:

• preto I.D. mm 25 32 38 50 60 63 76 80 90 100 114 120 125 140 150 160 178 203 254 305 O.D. mm 32 29 45 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 A Sobrepressão barras 0.350 0.300 0.300 0.270 0.230 0.210 0.180 0.170 0.150 0.140 0.115 0.110 0.105 0.095 0.090 0.085 0.075 0.060 0.040 0.010 Vácuo barra 0.170 0.160 0.160 0.130 0.110 0.090 0.070 0.065 0.055 0.045 0.040 0.040 0.030 0.030 0.030 0.025 0.020 0.020 0.015 0.010 raio de curvatura mm 32 39 45 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 Peso Kg/m 0.12 0.14 0.16 0.23 0.27 0.28 0.33 0.36 0.44 0.55 0.58 0.61 0.66 0.73 0.79 0.83 0.94 1.10 1.30 1.80 Comprimentos de Ações m 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 5-1-025-000 5-1-032-000 5-1-038-000 5-1-050-000 5-1-060-000 5-1-063-000 5-1-076-000 5-1-080-000 5-1-090-000 5-1-100-000 5-1-114-000 5-1-120-000 5-1-125-000 5-1-140-000 5-1-150-000 5-1-160-000 5-1-178-000 5-1-203-000 5-1-254-000 5-1-305-000

J 1-5 MANGUEIRA AR PP

Propriedades:

• sper leve

• alta resistência química

• alta resistência do alcalóide e ácido • alta resistência aos raios UV e ao ozônio

Especificação:

• ø 25 - ø 250 mm

Faixa de temperatura:

• aprox. -20 ° C até aprox. +80 ° C

Aplicações:

• variedades de equipamentos para ventilação

Construção:

• fios de aço de mola embutida na parede • firmemente ondulado e capaz de fixa em posição através de compressão axial

Material:

• parede: PP

• em espiral: fios de aço da mola

Cor padrão:

• cor do marfim e preto

I.D. mm 25 32 38 50 63 76 90 100 125 150 200 250 O.D. mm 32 38 46 58 73 85 100 110 135 160 210 260 A Sobrepressão barras 0.700 0.650 0.580 0.430 0.350 0.300 0.250 0.230 0.180 0.160 0.120 0.090 Vácuo barra 0.250 0.220 0.190 0.160 0.120 0.100 0.070 0.060 0.040 0.036 0.028 0.011 raio de curvatura mm 35 42 50 64 80 93 110 120 148 176 230 286 Peso Kg/m 0.10 0.13 0.15 0.19 0.24 0.30 0.36 0.40 0.52 0.80 1.10 1.56 Comprimentos de Ações m 5 5 5 5 5 5 5 5 5 5 5 5 N. de Pedido 1-5-025-000 1-5-032-000 1-5-038-000 1-5-050-000 1-5-063-000 1-5-076-000 1-5-090-000 1-5-100-000 1-5-125-000 1-5-150-000 1-5-200-000 1-5-250-000

J 1-8 MANGUEIRA AR LÂMINA DE ALUMÍNIO 2 CAPAS

Aplicações:

• para ventilação

Construção:

• espessura da parede 0,6 mm aprox. • duas capas de lâmina de alumínio + Fios de aço de mola

Material:

• parede: lâmina de alumínio • espiral: fios de aço da mola

Cor padrão:

• prata

Propriedades:

• flexível • a torção resistente • compressível axialmente • pequeno raio de curvatura

• excelência flexibilidade à temperatura baixa

Especificação:

• ø 50 - ø 300 mm

Faixa de temperatura:

• aprox. -20 °C até aprox. +100 ° C

50 63 76 100 125 150 200 250 275 300 10 10 10 10 10 10 10 10 10 10 1-8-050-000 1-8-063-000 1-8-076-000 1-8-100-000 1-8-125-000 1-8-150-000 1-8-200-000 1-8-250-000 1-8-275-000 1-8-300-000 57 70 83 107 132 157 207 258 283 308 0.24 0.20 0.16 0.12 0.10 0.08 0.06 0.05 0.04 0.04 0.015 0.013 0.013 0.012 0.010 0.007 0.006 0.024 0.024 0.024 I.D.

mm O.D.mm Overpressurebar Vacuumbar Comprimentos de Açõesm N. de Pedido

8

1

(6)

J 1-9 MANGUEIRA PVC COM FIBRA DE

Propriedades:

• sper leve

• à prova de fogo com UL94-V0 • alta resistência química • muito flexível e compressível 6:1 • alta resistência aos raios UV e ao ozônio • alta resistência do alcalóide e ácido • excelência flexibilidade à temperatura baixa • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 38 - ø 406 mm

Faixa de temperatura:

Aplicações:

• para soldagem de fumos , gases, vapores e poeiras

• para o ambiente explosivo

Construção:

• fibra de vidro reforçada

• espessura da parede 0,35 mm aprox. • fios de aço da mola embutida na parede

Material:

• parede: PVC + fibra de vidro • espiral: fios de aço da mola

Cor padrão:

• cinza I.D. mm 50 63 76 80 90 100 114 125 140 150 160 180 203 254 305 355 406 O.D. mm 59 72 85 89 99 109 123 134 149 159 169 189 212 263 314 364 415 A Sobrepressão barras 0.240 0.200 0.160 0.150 0.140 0.120 0.110 0.100 0.090 0.080 0.075 0.070 0.060 0.050 0.040 0.035 0.030 Vácuo barra 0.150 0.120 0.080 0.070 0.060 0.050 0.045 0.035 0.033 0.032 0.025 0.020 0.020 0.010 0.006 0.006 0.006 raio de curvatura mm 59 72 85 89 99 109 123 134 149 159 169 189 212 263 314 364 415 Peso Kg/m 0.18 0.20 0.23 0.25 0.29 0.32 0.38 0.42 0.45 0.55 0.65 0.75 0.86 1.20 1.30 1.70 2.70 Comprimentos de Ações m 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 N. de Pedido 1-9-050-000 1-9-063-000 1-9-076-000 1-9-080-000 1-9-090-000 1-9-100-000 1-9-114-000 1-9-125-000 1-9-140-000 1-9-150-000 1-9-160-000 1-9-180-000 1-9-203-000 1-9-254-000 1-9-305-000 1-9-355-000 1-9-406-000

Propriedades:

• leve • muito flexível

• alta resistência alcalino, ácido • alta resistência aos raios UV e ao ozônio • curva de pequeno raio

• a torção resistente

• susceptível de descarga eletrostática através de colocar a bobina na terra como BGR 132, anteriormente ZH 1/200

Especificação:

• ø 32 - ø 100 mm

Faixa de temperatura:

• aprox. 0 ° C até aprox. +85° C

Aplicações:

Mangueira de sucção y explosão, especialmente para:

• para o pó sólido, como poeira e fibras • para meios gasosos e líquidos • para aspiradores de pó domésticos e industriais,tambén a construção de secagem e extração de gás e de soldadura.

Construção:

• parede: PVC macio com fibra reforçada • espiral: fio de aço de mola revestido em plástico.

Material:

• fibra revestido de PVC • fio de aço de mola

Cor padrão:

• preto I.D. mm 32 38 41 44 51 63 76 80 89 100 O.D. mm 38 44 47 50 57 69 82 86 95 106 1.500 1.400 1.400 1.300 1.300 1.000 0.800 0.700 0.700 0.600 0.200 0.200 0.180 0.160 0.150 0.140 0.100 0.090 0.090 0.080 32 38 41 44 51 62 76 80 89 102 0.28 0.34 0.37 0.38 0.46 0.53 0.68 0.83 0.93 1.00 15 15 15 15 15 15 10 10 10 10 3-6-032-000 3-6-038-000 3-6-041-000 3-6-044-000 3-6-051-000 3-6-063-000 3-6-076-000 3-6-080-000 3-6-089-000 3-6-100-000

J 3-6 MANGUEIRA PVC FLEX SUPERELÁSTICO

A Sobrepressão

barras Vácuobarra raio de curvaturamm Kg/mPeso Comprimentos de Açõesm N. de Pedido

Indústria

Alimentícia e

Farmacêutica

2

(7)

J 8-1 MANGUEIRA FLEX PU L MHF

I.D. mm 38 50 60 63 76 80 90 100 114 120 125 140 150 160 178 203 254 305 O.D. mm 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 A Sobrepressão barras 0.900 0.700 0.650 0.550 0.470 0.430 0.390 0.350 0.300 0.290 0.280 0.250 0.170 0.160 0.140 0.130 0.100 0.090 Vácuo barra 0.300 0.240 0.210 0.180 0.130 0.120 0.100 0.080 0.070 0.070 0.060 0.050 0.050 0.040 0.040 0.030 0.015 0.010 raio de curvatura mm 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 Peso Kg/m 0.23 0.32 0.39 0.40 0.53 0.56 0.59 0.62 0.70 0.74 0.77 0.86 0.91 0.97 1.07 1.32 1.56 2.04 Comprimentos de Ações m 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 8-1-038-000 8-1-050-000 8-1-060-000 8-1-063-000 8-1-076-000 8-1-080-000 8-1-090-000 8-1-100-000 8-1-114-000 8-1-120-000 8-1-125-000 8-1-140-000 8-1-150-000 8-1-160-000 8-1-178-000 8-1-203-000 8-1-254-000 8-1-305-000

Propriedades:

• compressível 3: 1 • resistente à torção • resistente à abrasão • pressurização e estanque • alta resistência química • curva de pequeno raio

• propriedades de fluxo optimizadas • resistente à hidrólise e micróbios

• de acordo da certificação de alimentos FDA 21 CFR 177.2600

• alta resistência ao UV e ao ozônio

• capaz de descarga electrostática a través de poner la espiral en la tierra

Especificação:

• ø 38 - ø 305 mm

Faixa de temperatura:

Aplicações:

• para os braços de extracção e equipamentos de coleta de poeira

• para as áreas de usinagem CNC

• adequado para o local de trabalho molhado.

Construção:

• fio de aço de mola fixada à parede • espessura da parede 0,4 mm aprox.

Material:

• parede: éster-poliuretano • espiral: fio de aço da mola

Cor padrão:

• transparente

J 8-2 MANGUIERA FLEX PU M MHF

Aplicações:

• para as áreas de usinagem CNC • para sólidos abrasivos, como poeiras, fibras e chips

Construção:

Material:

Cor padrão:

• transparente

I.D. mm 25 32 38 50 60 63 76 80 90 100 114 120 125 140 150 160 178 203 254 305 O.D. mm 32 39 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 A Sobrepressão barras 1.300 1.100 0.900 0.700 0.650 0.550 0.470 0.430 0.390 0.350 0.300 0.290 0.280 0.250 0.170 0.160 0.140 0.130 0.100 0.090 Vácuo barra 0.340 0.320 0.300 0.240 0.210 0.180 0.130 0.120 0.100 0.080 0.070 0.070 0.060 0.050 0.050 0.040 0.040 0.030 0.015 0.010 raio de curvatura mm 32 39 46 58 68 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 Peso Kg/m 0.17 0.20 0.23 0.32 0.39 0.40 0.53 0.56 0.59 0.62 0.70 0.74 0.77 0.86 0.91 0.97 1.07 1.32 1.56 2.04 Comprimentos de Ações m 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 8-2-025-000 8-2-032-000 8-2-038-000 8-2-050-000 8-2-060-000 8-2-063-000 8-2-076-000 8-2-080-000 8-2-090-000 8-2-100-000 8-2-114-000 8-2-120-000 8-2-125-000 8-2-140-000 8-2-150-000 8-2-160-000 8-2-178-000 8-2-203-000 8-2-254-000 8-2-305-000

Propriedades:

Especificação:

• ø 25 - ø 305 mm

Faixa de temperatura:

J 8-3 MANGUEIRA FLEX PU H MHF

I.D. mm 25 32 38 50 63 76 80 90 100 114 120 125 140 150 160 178 203 254 305 O.D. mm 32 39 46 58 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 A Sobrepressão barras 1.300 1.100 0.900 0.700 0.550 0.470 0.430 0.390 0.350 0.300 0.290 0.280 0.250 0.170 0.160 0.140 0.130 0.100 0.090 Vácuo barra 0.340 0.320 0.300 0.240 0.180 0.130 0.120 0.100 0.080 0.070 0.070 0.060 0.050 0.050 0.040 0.040 0.030 0.015 0.010 raio de curvatura mm 32 39 46 58 71 84 88 98 108 122 128 133 148 158 168 186 211 262 313 Peso Kg/m 0.17 0.20 0.23 0.32 0.40 0.53 0.56 0.59 0.62 0.70 0.74 0.77 0.86 0.91 0.97 1.07 1.32 1.56 2.04 Comprimentos de Ações m 20 20 20 15 15 15 15 15 15 15 15 15 15 15 15 15 15 10 10 N. de Pedido 8-3-025-000 8-3-032-000 8-3-038-000 8-3-050-000 8-3-063-000 8-3-076-000 8-3-080-000 8-3-090-000 8-3-100-000 8-3-114-000 8-3-120-000 8-3-125-000 8-3-140-000 8-3-150-000 8-3-160-000 8-3-178-000 8-3-203-000 8-3-254-000 8-3-305-000

Propriedades:

Especificação:

• ø 25 - ø 305 mm

Faixa de temperatura:

Aplicações:

• para as áreas de usinagem CNC

Construção:

Material:

Cor padrão:

• transparente

J 4-4 MANGUEIRA SILICONE ALIMENTO

Propriedades:

• robusta • alta flexibilidade

• propriedades de fluxo optimizadas • ondulado interna e externa lisa

• de acordo da certificação de alimentos FDA

Especificação:

• ø38 - ø 150 mm

Faixa de temperatura:

Aplicações:

• ideal para transferência de produtos na indústria farmacêutica, de cosméticos, biotecnologia e alimentos

• adequado para a limpeza e desinfecção

Construção:

• fio de aço de inoxidável fixada à parede • espessura de parede de aproximadamente 3,5 mm.

Material:

• espiral: aço inoxidável • parede: silicone + fibra

Cor padrão:

• exterior: transparente • interior: branco I.D. mm 38 40 45 50 63 76 80 83 89 100 102 114 120 127 150 O.D. mm 46 48 63 58 71 84 88 91 97 108 110 122 128 135 158 A Sobrepressão barras 4.300 4.300 4.100 4.000 3.700 3.400 3.300 3.300 3.200 3.100 3.100 2.700 2.900 2.900 2.800 Vácuo barra 1.107 1.100 0.900 0.811 0.717 0.700 0.670 0.670 0.650 0.624 0.620 0.570 0.546 0.400 0.358 Comprimentos de Ações m 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 N. de Pedido 4-4-038-000 4-4-040-000 4-4-045-000 4-4-050-000 4-4-063-000 4-4-076-000 4-4-080-000 4-4-083-000 4-4-089-000 4-4-100-000 4-4-102-000 4-4-114-000 4-4-120-000 4-4-127-000 4-4-150-000

Indústria Alimentícia e Farmacêutica

2

(8)

Propriedades:

• inodoro e insípido • propiedades fluxo otimizado • alta resistência aos álcalis e ácidos

• extremadamente boa resistência aos produtos químicos.

• de acordo certificação de alimentos FDA • testes de acordo com o Regulamento (UE) n.º 10/2011, de 14 de Janeiro de 2011 e, por conseguinte, o artigo 3.º do Regulamento Europeu n.º 1935/2004.

Especificação:

• ø 32 - ø 76 mm

Faixa de temperatura:

• aprox. -20 ° C até aprox. +60° C Mangueira de sucção e transporte para as

indústrias alimentícia e farmacêutica (FDA), PE, meio-pesado, interior liso

Aplicações:

• disponible para a água, ácido acético, moagem de azeite de oliva e etanol • para sólidos, como poeira, fibras, chips e granulados

• para meios gasosos e líquidos • para aspirador , sistemas de transporte, sopradores e compressores

• para a indústria alimentícia e farmacêutica • para indústria química

Construção:

• parede : PE

• espessura 0,8 mm aprox. • espiral de plástico rígido

• alambre de aço firmemente fixo na parede

Nota: Produto específico para o cliente, diâmetros e comprimentos disponíveis mediante o pedido. Nota: Produto específico para o cliente, os outros cores adicionais, diâmetros e comprimentos disponíveis mediante o pedido.

32 38 50 63 76 39 45 58 71 84 0.600 0.600 0.500 0.400 0.400 0.200 0.200 0.200 0.160 0.160 32 38 50 63 76 0.27 0.30 0.43 0.54 0.58 30 30 30 30 30 3-5-032-000 3-5-038-000 3-5-050-000 3-5-063-000 3-5-076-000

J 3-5 MANGUEIRA PE ALIMENTOS

I.D.

mm O.D.mm Overpressurebar Vacuumbar Bending Radiusmm Weightkg/m Comprimentos de Açõesm N. de Pedido

J 7-1 MANGUEIRA PVC TRANÇADA

Propriedades:

• flexível • sem cádmio • à prova de choque • pressurização e estanque • curva de pequeno raio

• alta resistência a álcalis, ácidos, produtos químicos, UV e ozônio

Especificação:

• ø 6 - ø 38 mm

Faixa de temperatura:

• aprox. -10 ° C até aprox.+60 ° C

Aplicações:

Mangueira de pressão para comprimir o ar • para meios gasosos e líquidos • para o transporte de gás e líquido na indústria alimentícia e farmacêutica

Construção:

• pared: tecido reforçada

• pared: macio ao interior e exterior.

Material:

• parede: PVC macio I.D. mm 6 8 9 12 15 19 25 32 38 O.D. mm 11 13.5 15 18 22 26 33 40 47 Pressão de funcionamento kgf/cm2 10 10 10 8 8 6 6 5 5 Comprimentos de Ações m 100 100 100 100 100 50 50 50 50 N. de Pedido 7-1-001-000 7-1-002-000 7-1-003-000 7-1-004-000 7-1-005-000 7-1-006-000 7-1-007-000 7-1-008-000 7-1-009-000

J 2-4 MANGUEIRA PVC

Propriedades:

• alta resistência química

• muito clara e visível quando se funciona • retardante de chamas com UL94-HB • alta resistência aos raios UV e ao ozônio • a resistência elevada à pressão,de vácuo e compressão.

• certificação de alimentos atende FDA 21 CFR 175.300

Especificação:

• ø 9 - ø 102 mm

Faixa de temperatura:

• aprox. -20 ° C até aprox. +70° C • a curta duração até aprox. +80 ° C

Aplicações:

• extensamente aplicável à descarga e sucção do líquido, gás, óleo e poeira de bomba na agricultura, petróleo, equipamentos petroquímica, engenharia,e indústria de alimentos

Construção:

• parede: interior macio e exterior • fios de aço de mola fixada à parede.

Material:

• parede: PVC macio • espiral: fio de cobre mola

Cor padrão:

• transparente 9 12 15 19 25 32 38 45 50 60 63 76 90 102 15 18 23 25 32 41 47 55 60 72 75 90 104 116 7.000 6.000 6.000 5.000 5.000 4.000 4.000 4.000 4.000 3.600 3.600 3.600 3.000 2.400 0.850 0.850 0.850 0.850 0.850 0.850 0.850 0.800 0.800 0.800 0.800 0.700 0.700 0.700 17 23 30 32 42 64 76 89 100 170 170 200 250 290 0.15 0.18 0.25 0.32 0.50 0.65 0.80 1.10 1.24 1.70 1.80 2.20 3.00 3.50 100 100 100 100 50 50 40 40 40 20 20 20 20 20 I.D. mm O.D. mm A Sobrepressão

barras Vácuobarra raio de curvaturamm Kg/mPeso Comprimentos de Açõesm N. de Pedido

2-4-009-000 2-4-012-000 2-4-015-000 2-4-019-000 2-4-025-000 2-4-032-000 2-4-038-000 2-4-045-000 2-4-050-000 2-4-060-000 2-4-063-000 2-4-076-000 2-4-090-000 2-4-102-000

Propriedades:

• anti-adesivo • alta flexibilidade • alta estabilidade • sem cheiro e sabor • à prova de choque

• alta flexibilidade a baixa temperatura • alta pressão e alta temperatura baixa trabalho • de acordo da certificação de alimentos FDA • alta resistência ao óleo mineral, produtos químicos, UV e ao ozônio

Especificação:

• ø 5 - ø 25 mm

Faixa de temperatura:

Aplicações:

• para produtos farmacêuticos • para alimentos e bebidas • para a biotecnologia • para cosméticos

• para transmitir líquidos sob pressão a uma temperatura elevada ou baixa

• para o pneu na área estéril

Construção:

• parede: tecido forçado • macio ao interior e exterior.

Material:

• silicone

Cor padrão:

• transparente

J 7-10 MANGUEIRA SILICONE TRANÇADO

I.D.

mm O.D.mm Pressão de funcionamentokgf/cm2 Comprimentos de Ações_m N. de Pedido

Indústria Alimentícia e Farmacêutica

2

(9)

J 2-5 MANGUEIRA PVC ROBUSTA

Propriedades:

• muito robusto • resistencia abrasiva • resistência à pressão

• retardante de chamas com UL94-HB

Especificação:

• ø 38 - ø 152 mm

Faixa de temperatura:

Aplicações:

• para a construção de navios e embarcações • para sucção e descarga de areia, brita, cimento e ferro

• para a transferência de vários pós e granulados

• para sucção e soprando de vários grãos

Construção:

• parede :PVC macio + borracha • espiral: PVC Rígido

Material:

• espiral parede PVC e PVC macio e rígido helicoidal

I.D.

mm O.D.mm A Sobrepressãobarras raio de curvaturamm N. de Pedido

38 50 63 75 100 125 152 52 67 80 97 128 156 183 7.000 6.000 6.000 6.000 5.000 4.000 3.000 20 20 20 20 20 15 15 2-5-038-000 2-5-050-000 2-5-063-000 2-5-075-000 2-5-100-000 2-5-125-000 2-5-152-000

J 2-1 MANGUEIRA PU

Propriedades:

• leve • flexível • macia interior • resistente à abrasão • pressurizado e vedado • alta resistência química • pequeno raio de curvatura • retardante de chamas com UL94-HB • alta resistência aos raios UV e ao ozônio

Especificação:

• ø 25 - ø 150 mm

Faixa de temperatura:

• aprox. -20 °C até aprox. +70 ° C • a curta duração até aprox. +80 ° C

I.D. mm 25 32 38 40 45 50 60 63 76 80 90 100 125 150 O.D. mm 31 38 45 47 52 58 68 71 85 89 100 110 136 162 A Sobrepressão barras 1.000 0.850 0.750 0.750 0.650 0.500 0.500 0.450 0.400 0.350 0.300 0.280 0.250 0.180 Vácuo barra 0.250 0.200 0.200 0.200 0.200 0.200 0.160 0.160 0.160 0.160 0.140 0.140 0.110 0.090 raio de curvatura mm 31 38 50 60 65 70 80 80 100 110 125 150 170 200 Peso Kg/m 0.14 0.17 0.22 0.23 0.28 0.31 0.47 0.50 0.60 0.65 0.73 0.82 1.20 1.65 Comprimentos de Ações m 20 20 20 20 20 20 20 20 20 20 20 20 20 20 N. de Pedido 2-1-025-000 2-1-032-000 2-1-038-000 2-1-040-000 2-1-045-000 2-1-050-000 2-1-060-000 2-1-063-000 2-1-076-000 2-1-080-000 2-1-090-000 2-1-100-000 2-1-125-000 2-1-150-000

Aplicações:

• para meios gasosos e líquidos • para sólidos abrasivos, como poeiras, fibras, chips e pelotas

• para a coleta de poeira e plantas de sucção, o aspirador industrial, sugando

• fibras de papel e têxteis

Construção:

• parede interior: liso

Material:

• parede: éster-poliuretano • espiral: PVC Rígido

Cor padrão:

• transparente

Resistente à pressão

Sistema de alimentação central

Maquinaria e equipamento

Veículos de construção

ABRASION

ASPIRAÇÃO

RESISTENTE

MANGUEIRA

3

16 FLEXIBLE DUCTING HOSES

3 ABRASION ASPIRAÇÃO RESISTENTE MANGUEIRA NGUEIRA

(10)

J 2-2 MANGUEIRA PVC COM FIO DE COBRE

I.D. mm 32 38 40 50 60 63 76 90 100 O.D. mm 40 46 48 59 69 72 85 99 110 A Sobrepressão barras 5.000 5.000 5.000 5.000 5.000 5.000 4.000 4.000 5.000 Vácuo barra 0.700 0.700 0.700 0.700 0.700 0.700 0.700 0.700 0.700 raio de curvatura mm 170 182 195 235 275 290 340 420 470 Peso Kg/m 0.53 0.59 0.62 0.88 1.13 1.46 1.94 2.30 1.06 Comprimentos de Ações m 30 30 30 30 30 30 30 30 30 N. de Pedido 2-2-032-000 2-2-038-000 2-2-040-000 2-2-050-000 2-2-060-000 2-2-063-000 2-2-076-000 2-2-090-000 2-2-100-000

Aplicações:

• para sólidos abrasivos, como poeiras, fibras, chips e pelotas

• para meios gasosos e líquidos

• para um aspirador industrial, o sistema de transporte de grânulos, as máquinas • da impressão, ventilador e compressor e mangueira de proteção robusta.

Construção:

• comprimento da mangueira: PVC • espiral: PVC Rígido com fio de cobre.

Material:

• parede: PVC

• espiral: PVC Rígido com fio de cobre.

Cor padrão:

• transparente

Properties:

• rigido

• macia ao interior • alta força axial • pressurizado e vedado • alta resistência química

• aumentar da resistência à pressão e de vácuo • alta resistência aos raios UV e ao ozônio • retardante de chamas com UL94-HB • capacidades de descarga eletrostática, colocando a bobina no chão

Especificação:

• ø 32 - ø 100 mm

Faixa de temperatura:

J 2-3 MANGUEIRA PU COM FIO DE COBRE

Propriedades:

• leve • flexível

• resistente à abrasão • pressurizado e vedado • alta resistência química • pequeno raio de curvatura

• alta resistência aos raios UV e ao ozônio • capacidades de descarga eletrostática, colocando a bobina no chão

• retardante de chamas com UL94-HB

Especificação:

• ø 25 - ø 150 mm

Faixa de temperatura:

I.D. mm 25 32 38 40 45 50 60 63 76 80 90 100 125 150 O.D. mm 31 38 45 47 52 58 68 71 85 89 100 110 136 162 A Sobrepressão barras 1.000 0.850 0.750 0.750 0.650 0.500 0.500 0.450 0.400 0.350 0.300 0.280 0.250 0.180 Vácuo barra 0.250 0.200 0.200 0.200 0.200 0.200 0.160 0.160 0.160 0.160 0.140 0.140 0.110 0.090 raio de curvatura mm 31 38 50 60 65 70 80 80 100 110 125 150 170 200 Peso Kg/m 0.14 0.17 0.22 0.23 0.28 0.31 0.47 0.50 0.60 0.65 0.73 0.82 1.20 1.65 Comprimentos de Ações m 20 20 20 20 20 20 20 20 20 20 20 20 20 20 N. de Pedido 2-3-025-000 2-3-032-000 2-3-038-000 2-3-040-000 2-3-045-000 2-3-050-000 2-3-060-000 2-3-063-000 2-3-076-000 2-3-080-000 2-3-090-000 2-3-100-000 2-3-125-000 2-3-150-000

Aplicações:

• para sólidos abrasivos, como poeiras, fibras, chips e pelotas

• para meios gasosos e líquidos

• para um aspirador industrial, o sistema de transporte de grânulos, as máquinas • da impressão, ventilador e compressor e mangueira de proteção robusta.

Construção:

• espiral plástico rígido integrado na parede. • fio de cobre enrolado.

• parede Interior: lisa.

Material:

• parede: éster-poliuretano

• espiral: PVC Rígido com fio de cobre enrolado

Cor padrão:

• transparente

J 3-1 MANGUEIRA PVC

Propriedades:

• leve , fácil de manipular • alta resistência química

• retardante de chamas com UL94-HB • superfície exterior de papelão ondulado, interior macio

Especificação:

• ø 32 - ø 200 mm

Faixa de temperatura:

Aplicações:

• para ventilação interior, ar condicionado • para a sucção de lamas metais e processamento de matal da máquina. • para aspirar coletores de pó, fábricas, minas, etc.

• para a transmissão de poeira, gás, líquido e grânulos

• para a sucção de pó para móveis e processamento de madeira

Construção:

• parede : PVC + fio

• espiral: PVC macio e espiral rígido de PVC

Material:

• parede: PVC macio • espiral : PVC rígido

Cor padrão:

• cinza I.D.

mm O.D.mm A Sobrepressãobarras Vácuobarra raio de curvaturamm Kg/mPeso Comprimentos de Açõesm N. de Pedido

32 38 50 63 76 102 125 150 39 45 58 71 84 111 135 160 0.600 0.600 0.500 0.400 0.400 0.300 0.200 0.200 0.200 0.200 0.200 0.160 0.160 0.140 0.110 0.090 32 38 50 63 76 102 125 150 0.27 0.30 0.43 0.54 0.58 0.88 0.98 1.30 20 20 20 20 20 20 20 20 3-1-032-000 3-1-038-000 3-1-050-000 3-1-063-000 3-1-076-000 3-1-102-000 3-1-125-000 3-1-150-000 25 32 38 51 64 76 101 126 152 203 34 42 49 65 80 93 119 152 184 238 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.50 0.35 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.10 0.38 0.46 0.58 0.95 1.40 1.80 2.45 4.10 5.80 8.60 20 20 20 20 20 20 20 20 20 20 2-6-025-000 2-6-032-000 2-6-038-000 2-6-051-000 2-6-064-000 2-6-076-000 2-6-101-000 2-6-126-000 2-6-152-000 2-6-203-000

Propriedades:

• interior lisa, reforçado com fibra, pode permitir a alta pressão

• certificação de alimentos atende FDA 21 CFR 177.1950

Especificação:

• ø 25 -ø 203 mm

Faixa de temperatura:

Aplicações:

• para sólidos, tais como pós, fibras, flocos e grânulos, transporte de água

• para veículos de engenharia de alta pressão.

Construção:

• parede : PVC + fio • espiral: PVC rígido

J 2-6 MANGUEIRA PVC TRANÇADO

I.D.

mm O.D.mm Pressão PositivaPressão (MPa)Pressão Negativa Kg/mPeso Comprimentos de Açõesm N. de Pedido

Nota: Produto específico para o cliente, os outros cores adicionais, diâmetros e comprimentos disponíveis mediante o pedido. Nota: Produto específico para o cliente, diâmetros e comprimentos disponíveis mediante o pedido.

ABRASION ASPIRAÇÃO RESISTENTE MANGUEIRA NGUEIRA

₃

(11)

J 3-2 MANGUEIRA EVA

Propriedades:

• leve • flutuável • muito flexível • pressurização e estanque • alta resistência a álcalis e ácidos • alta resistência aos raios UV e ao ozônio • resistência elevada à pressão, vácuo e compressão

Especificação:

• ø 25 - ø 50 mm

Faixa de temperatura:

Aplicações:

• para aspirador doméstico e industrial • para as limpeza de piscina

Construção:

• perfil de auto-sustentável • perfil geometria aberto

Material:

• parede: EVA

Cor padrão:

• preto I.D. mm 25 32 38 45 50 O.D. mm 32.2 40.4 47.2 55.0 60.4 Vácuo barra 0.500 0.500 0.500 0.500 0.500 raio de curvatura mm 66 82 93 111 121 Peso Kg/m 0.15 0.24 0.31 0.37 0.44 Comprimentos de Ações m 20 20 20 20 20 N. de Pedido 3-2-025-000 3-2-032-000 3-2-038-000 3-2-045-000 3-2-050-000

25 32 38 51 64 76 90 102 33 39 47 60 71 86 100 112 0.15 0.10 0.08 0.08 0.07 0.06 0.05 0.05 0.07 0.07 0.07 0.06 0.05 0.04 0.03 0.02 0.30 0.32 0.43 0.52 0.71 0.83 0.99 1.13 20/50 20/50 20/50 20/50 20/50 20/50 20 20 9-6-025-000 9-6-032-000 9-6-038-000 9-6-051-000 9-6-064-000 9-6-076-000 9-6-090-000 9-6-102-000

Propriedades:

• resistencia abrasiva • boa resistência de ignição • exterior e interior macio • resistência de superfície: ≤106

• retardante de chamas com UL94-V2 • resistente à hidrólise e micróbios • resistente ao desgaste, resistente ao fogo, resistente ao ácido, material de borracha condutiva pode ser antiestático.

Especificação:

• ø 25 - ø 102 mm

Faixa de temperatura:

Aplicações:

• para a área de mistura fácil de explosão, tais como poeira, pó, fibras, chips e partículas, gases e ambientes líquidos, aspiradores de pó, sistemas de transporte, para as indústrias eletrônicas, produtos químicos, as máquinas e os aparelhos para colheita poeira de abrasivo e outros.

Material:

• parede EPDM • espiral :PP

J 9-6 MANGUEIRA EPDM ANTIESTÁTICO

I.D.

mm O.D.mm _{Pressão Positiva}Pressão (MPa)_{Pressão Negativa} PesoKg/m Comprimentos de Açõesm N. de Pedido Nota: Produto específico para o cliente, diâmetros e comprimentos disponíveis mediante o pedido.

EL

Eletrônicos

Indústria química

Protecção contra explosões

Gases orgânicos

As Mangueiras

Antiestáticas e

Electricamente

Condutoras

4 FLEXIBLE DUCTING HOSES

20 AS EL

4

(12)

J 9-1 MANGUEIRA FLEX PVC AS

Propriedades:

• super leve • compressível 3: 1 • resistente à torção • ignífugas para UL94-HB

• as propriedades de fluxo optimizadas • resistência eléctrica na superfície ≤109

• alta resistência a álcalis e ácidos • alta resistência a produtos químicos • capaz de descarga electrostática a través de poner la espiral en la tierra

Especificação:

• ø 38 - ø 254 mm

Faixa de temperatura:

Aplicações:

• para o transporte de materiais inflamáveis e nas áreas que contêm misturas explosivas (proteção contra explosão).

• para sólidos em pó, como poeira, e fibras. • para meios gasosos, como vapor e fumaça. • para ar condicionado e tecnologia de ventilação

Construção:

• fio de aço inoxidável em espiral embutido na parede. • parede: alto grau de PVC macio

• espiral: fio de aço inoxidável

Material:

• parede: PVC de alto grau macio • espiral: fio de aço inoxidável

Cor padrão:

• cor bege I.D. mm 38 50 60 63 76 80 90 100 120 125 140 150 160 180 203 230 254 O.D. mm 46 58 69 72 85 89 99 109 129 134 149 159 169 189 213 239 263 A Sobrepressão barras 0.500 0.400 0.350 0.300 0.270 0.250 0.230 0.200 0.170 0.160 0.150 0.140 0.130 0.120 0.100 0.090 0.080 Vácuo barra 0.180 0.150 0.120 0.100 0.080 0.070 0.060 0.050 0.040 0.030 0.030 0.030 0.030 0.030 0.025 0.020 0.010 raio de curvatura mm 46 58 60 72 85 89 99 109 129 134 149 159 169 189 213 239 263 Peso Kg/m 0.26 0.30 0.32 0.33 0.40 0.45 0.48 0.57 0.73 0.77 0.84 0.90 0.97 1.15 1.30 1.60 2.00 Comprimentos de Ações m 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 N. de Pedido 9-1-038-000 9-1-050-000 9-1-060-000 9-1-063-000 9-1-076-000 9-1-080-000 9-1-090-000 9-1-100-000 9-1-120-000 9-1-125-000 9-1-140-000 9-1-150-000 9-1-160-000 9-1-180-000 9-1-203-000 9-1-230-000 9-1-254-000

AS

J 9-5 MANGUEIRA AR TPV

I.D. mm 51 63 76 102 127 152 180 203 254 305 356 406 O.D. mm 61 73 86 112 137 162 190 213 264 315 366 416 A Sobrepressão barras 0.240 0.195 0.160 0.120 0.100 0.080 0.070 0.060 0.050 0.040 0.035 0.030 Vácuo barra 0.145 0.115 0.080 0.050 0.035 0.035 0.020 0.020 0.010 0.005 0.005 0.003 Comprimentos de Ações m 10 10 10 10 10 10 10 10 10 10 10 10 N. de Pedido 9-5-051-000 9-5-063-000 9-5-076-000 9-5-102-000 9-5-127-000 9-5-152-000 9-5-180-000 9-5-203-000 9-5-254-000 9-5-305-000 9-5-356-000 9-5-406-000

Aplicações:

Mangueira de sucção e explosão, especialmente para:

• as áreas provavelmente de conter misturas explosivas (proteção contra explosão) • a extração de gás de soldadura

• ar condicionado e ventilação, aspiração de pó, ar e fumo

Construção:

• fio de aço inoxidável em espiral embutido na parede.

• a fibra de vidro reforçada

• espessura da parede aproximadamente 0,5 mm.

Material:

• parede: TPC de com fibra • espiral: fio de aço inoxidável

Cor padrão:

• preto

Propriedades:

• super leve

• ignífugas para UL94-HB

• resistência eléctrica na superfície ≤106_Ω

• excelente compressibilidade 4: 1 • alta resistência a álcalis, ácidos, produtos químicos, UV e ozônio

Especificação:

• ø51 - ø 406 mm

Faixa de temperatura:

• aprox. -20° C até aprox.+150 ° C

EL

J 2-7 PU L Mangueira de Aspiração Antiestático

Propriedades:

• altamente resistente à abrasão • interior suave

• propriedades de fluxo otimizado

• alta resistência à tração e resistente à ruptura • micróbio e resistente à hidrólise

• boa resistência aos produtos químicos • boa resistência aos raios UV e ozônio • raio de curvatura pequeno • kink-prova

• gás e líquido apertado

• capaz de descarga eletrostática por terra a espiral

Especificação:

• ø 16 - ø 305 mm

Temperature Range:

• aprox. -40 ° C até aprox.+90 ° C • curto período de tempo para 125 ° C aprox.

Aplicações:

•para sólidos abrasivos, como poeira, pó, fibra, chips, e grânulos.

•para de despoeiramento e equipamentos de aspiração, aspiradores industriais, sucção de papel e fibras têxteis.

Construção:

•o fio de aço de mola integrado na parede •espessura da parede 0,9 mm aprox.

Material:

•parede: poliuretano ETHER- prémio especial •espiral: o fio de aço mola

Cor padrão:

• transparente I.D. mm 25 32 38 50 60 63 75 90 100 125 150 200 250 O.D. mm 32 40 46 58 68 71 84 99 109 134 159 209 259 A Sobrepressão barras 2.700 2.120 1.525 1.165 0.980 0.900 0.780 0.770 0.585 0.475 0.390 0.350 0.280 Vácuo barra 0.500 0.460 0.400 0.340 0.265 0.230 0.180 0.155 0.115 0.075 0.070 0.050 0.020 Peso Kg/m 0.20 0.28 0.32 0.41 0.49 0.52 0.61 0.75 0.79 0.98 1.33 2.00 2.39 Comprimentos de Ações m 20 20 20 20 20 20 20 20 20 15 15/10 10 10 N. de Pedido 2-7-025-000 2-7-032-000 2-7-038-000 2-7-050-000 2-7-060-000 2-7-063-000 2-7-075-000 2-7-090-000 2-7-100-000 2-7-125-000 2-7-150-000 2-7-200-000 2-7-250-000

J 2-8 PU H Mangueira de Aspiração Antiestático

I.D. mm 25 32 38 40 50 60 65 75 80 100 125 150 160 200 250 O.D. mm 32 42 48 50 60 70 75 86 91 111 136 161 171 213 263 A Sobrepressão barras 3.470 3.095 3.925 3.900 2.330 1.955 1.815 1.575 1.480 1.190 0.960 0.800 0.745 0.600 0.485 Vácuo barra 0.900 0.875 0.865 0.855 0.835 0.730 0.675 0.555 0.505 0.355 0.265 0.180 0.165 0.120 0.075 Comprimentos de Ações m 20 15 15 15 15 15 15 15 15 15 15 15 15 10 10 Peso Kg/m 0.28 0.44 0.52 0.54 0.66 0.78 0.84 1.05 1.11 1.49 1.84 2.41 2.56 3.12 3.88 N. de Pedido 2-8-025-000 2-8-032-000 2-8-038-000 2-8-040-000 2-8-050-000 2-8-060-000 2-8-065-000 2-8-075-000 2-8-080-000 2-8-100-000 2-8-125-000 2-8-150-000 2-8-160-000 2-8-200-000 2-8-250-000

Aplicações:

• para altas caudais de sólidos quentes e abrasivos, como pó, chip e grânulos • para aspiradores industriais do vácuo, sistemas de transporte de grânulos, máquinas de impressão, sopradores e compressores • conforme mangueira duma proteção robusta.

Construção:

• o fio de aço de mola integrado na parede • espessura da parede 1,5 mm aprox.

Material:

• parede: poliuretano ETHER- prémio especial • espiral: o fio de aço mola

Cor padrão:

• transparente

Propriedades:

• modelo pesado

• altamente resistente à abrasão • interior suave

• propriedades de fluxo otimizado

• alta resistência à tração e resistente à ruptura • micróbio e resistente à hidrólise

• boa resistência aos produtos químicos • boa resistência aos raios UV e ozônio • raio de curvatura pequeno

• kink-prova

• gás e líquido apertado

• capaz de descarga eletrostática por terra a espiral

Especificação:

• ø 16 - ø 305 mm

Faixa de temperatura:

• curto período de tempo para 125 ° C aprox.

FLEXIBLE DUCTING HOSES

As Mangueiras Antiestáticas e Electricamente Condutoras

(13)

I.D. mm 20 25 32 38 44 50 63 76 90 100 114 127 140 150 165 178 203 254 305 O.D. mm 24 29 36 43 49 56 68 81 95 105 120 133 146 156 171 184 209 260 311 A Sobrepressão barras 3.000 2.800 2.700 2.600 2.600 2.600 2.400 2.100 2.000 1.900 1.500 1.400 1.300 1.200 0.900 1.000 0.700 0.500 0.500 Vácuo barra 0.730 0.710 0.650 0.600 0.580 0.520 0.460 0.430 0.400 0.350 0.300 0.230 0.200 0.170 0.120 0.120 0.090 0.070 0.070 raio de curvatura mm 24 29 36 43 49 56 68 81 95 105 120 133 146 156 171 184 209 260 311 Peso Kg/m 0.12 0.19 0.28 0.31 0.35 0.39 0.49 0.60 0.71 0.80 0.89 0.96 1.10 1.40 1.70 1.43 1.90 2.09 2.61 Comprimentos de Ações m 4 4 4 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 4 4 4 4 N. de Pedido 4-1-020-000 4-1-025-000 4-1-032-000 4-1-038-000 4-1-044-000 4-1-050-000 4-1-063-000 4-1-076-000 4-1-090-000 4-1-100-000 4-1-114-000 4-1-127-000 4-1-140-000 4-1-150-000 4-1-165-000 4-1-178-000 4-1-203-000 4-1-254-000 4-1-305-000

5 Alta temperatura

Exaustão do veículo

Sistema de extracção

Tubos Flexíveis de

Aspiração de

Exaustão de Alta

Temperatura

J 4-2 MANGUEIRA SILICONE

Propriedades:

• leve

• camdada duplo • macio ao interior

• propriedades de fluxo optimizadas • retardante de chamas com UL94-V0 • resistência superior a ar frio e calor. • bom para a pressão e selagem vácuo

Especificação:

• ø 20 - ø 203 mm

Faixa de temperatura:

Aplicações:

• se usa como condutor quente e fria. • para secadores de granulado na indústria de plásticos

• para máquinas de impressão, sopradores e compressores

• a tecnologia para o gás de escape, o motor da construção, o aquecimento na construção de motor de aeronaves e construção militar • remoção de poeira na salas limpas.

Construção:

• parede: tecido revestido de vidro de silicone • espiral: fio de aço de mola fixa na parede.

Material:

• parede: tecido revestido de vidro de silicone • espiral: fio de aço de mola

Cor padrão:

• vermelho I.D. mm 20 25 32 38 44 50 63 76 90 100 114 127 140 150 165 203 O.D. mm 24 29 36 43 49 56 68 81 95 105 120 133 146 156 171 209 A Sobrepressão barras 3.000 2.800 2.700 2.600 2.600 2.600 2.400 2.100 2.000 1.900 1.500 1.400 1.300 1.200 0.900 0.700 Vácuo barra 0.730 0.710 0.650 0.600 0.580 0.520 0.460 0.430 0.400 0.350 0.300 0.230 0.200 0.170 0.120 0.090 raio de curvatura mm 24 29 36 43 49 56 68 81 95 105 120 133 146 156 171 209 Peso Kg/m 0.12 0.19 0.28 0.31 0.35 0.39 0.49 0.60 0.71 0.80 0.89 0.96 1.10 1.40 1.70 1.90 Comprimentos de Ações m 4 4 4 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 / 8 4 4 N. de Pedido 4-2-020-000 4-2-025-000 4-2-032-000 4-2-038-000 4-2-044-000 4-2-050-000 4-2-063-000 4-2-076-000 4-2-090-000 4-2-100-000 4-2-114-000 4-2-127-000 4-2-140-000 4-2-150-000 4-2-165-000 4-2-203-000

J 4-1 MANGUEIRA SILICONE 2 CAMADAS

Cor padrão:

• vermelho e preto

Propriedades:

• camada dupla • fibra reforçada • estanques • macio ao interior • boa resistência ao calor • a torção resistente • curva de pequeno raio

• retardante de chamas com UL94-V0

Especificação:

• ø 20 - ø 305 mm

Faixa de temperatura:

Aplicações:

• se usa como condutor quente e fria. • para secadores de granulado na indústria de plásticos

• para máquinas de impressão, sopradores e compressores

• a tecnologia para o gás de escape, o motor da construção, o aquecimento na construção de motor de aeronaves e construção militar

Construção:

• fio de aço de mola fixada à parede • tecido reforçado

• fios têxteis reforçados

Material:

• parede: tecido revestido de vidro de silicone • espiral: fio de aço de mola

• fio: fio especial
