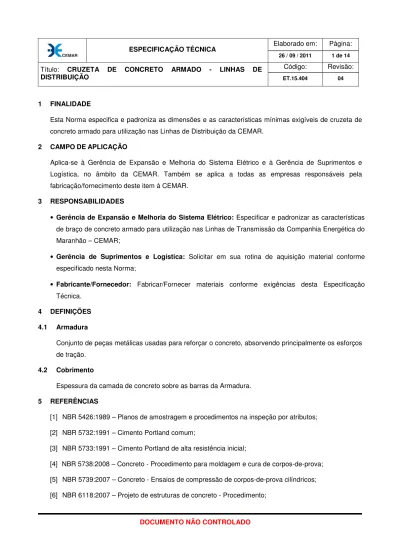

ESPECIFICAÇÃO TÉCNICA

(1)

1 FINALIDADE

Esta Norma especifica e padroniza as dimensões e as características mínimas exigíveis de cruzeta de concreto armado para utilização nas Linhas de Distribuição da CEMAR.

2 CAMPODEAPLICAÇÃO

Aplica-se à Gerência de Expansão e Melhoria do Sistema Elétrico e à Gerência de Suprimentos e Logística, no âmbito da CEMAR. Também se aplica a todas as empresas responsáveis pela fabricação/fornecimento deste item à CEMAR.

3 RESPONSABILIDADES

• Gerência de Expansão e Melhoria do Sistema Elétrico: Especificar e padronizar as características de braço de concreto armado para utilização nas Linhas de Transmissão da Companhia Energética do Maranhão – CEMAR;

• Gerência de Suprimentos e Logística: Solicitar em sua rotina de aquisição material conforme especificado nesta Norma;

• Fabricante/Fornecedor: Fabricar/Fornecer materiais conforme exigências desta Especificação Técnica.

4 DEFINIÇÕES 4.1 Armadura

Conjunto de peças metálicas usadas para reforçar o concreto, absorvendo principalmente os esforços de tração.

4.2 Cobrimento

Espessura da camada de concreto sobre as barras da Armadura. 5 REFERÊNCIAS

[1] NBR 5426:1989 – Planos de amostragem e procedimentos na inspeção por atributos; [2] NBR 5732:1991 – Cimento Portland comum;

[3] NBR 5733:1991 – Cimento Portland de alta resistência inicial;

[4] NBR 5738:2008 – Concreto - Procedimento para moldagem e cura de corpos-de-prova; [5] NBR 5739:2007 – Concreto - Ensaios de compressão de corpos-de-prova cilíndricos; [6] NBR 6118:2007 – Projeto de estruturas de concreto - Procedimento;

(2)

[7] NBR 6124:1980 – Determinação da elasticidade, carga de ruptura, absorção de água e da espessura do cobrimento em postes e cruzetas de concreto armado;

[8] NBR 7211:2009 – Agregado para concreto - Especificação;

[9] NBR 7480:2007 – Aço destinado a armaduras para estruturas de concreto armado - Especificação; [10] NBR 12655:2006 – Concreto de cimento Portland - Preparo, controle e recebimento - Procedimento. 6 DISPOSIÇÕESGERAIS

6.1 Material

Concreto armado, conforme NBR´s 5732, 5733, 5738, 7211 e 7480. 6.2 Desenho do Material

Conforme ANEXO I – CRUZETA DE CONCRETO ARMADO DE 4.300mm - DETALHES CONSTRUTIVOS a ANEXO VIII – CRUZETA DE CONCRETO ARMADO TIPO COSMOS PARA DE 5.450mm - DETALHES CONSTRUTIVOS.

6.3 Códigos Padronizados

Conforme ANEXO IX – ESPECIFICAÇÃO SUCINTA E DETALHADA. 6.4 Resistência Mecânica

As peças, quando ensaiadas com as vigas, nas condições de aplicação, deverão suportar valores de cargas indicados nos anexos.

6.5 Acabamento

A cruzeta deve apresentar superfície externa suficientemente lisa, sem fendas ou fraturas e sem a exposição da armadura. Não deve apresentar arestas cortantes, preferencialmente cantos arredondados.

6.6 Identificação

As peças devem apresentar as seguintes identificações gravadas de forma legível e indelével diretamente no concreto, em baixo relevo de profundidade entre 2 a 5 mm:

• Nome ou marca do fabricante; • Data de fabricação (mês/ano); • Nome da CEMAR;

(3)

• Resistência nominal em daN; 6.7 Ensaios

Os ensaios a serem realizados estão relacionados abaixo, e devem ser conforme as características descritas nesta especificação técnica e de acordo com as NBR’s 5426, 6124, 8453 e 8454.

a) Inspeção visual e dimensional; b) Resistência mecânica;

c) Verificação do cobrimento; d) Absorção de água.

6.8 Aplicação

Utilizadas na montagem das estruturas de Linhas de Distribuição de tensões nominais 69 e 138 kV da CEMAR.

(4)

A

A _B

A

A B

7 ANEXOS

ANEXOI–CRUZETADECONCRETOARMADODE4.300MM -DETALHESCONSTRUTIVOS

Direção Carga Nominal

(daN)

Carga Máxima Admissível (daN)

Carga de Ruptura (daN)

Horizontal (A) 500 700 1.000

(5)

A

A _B

A

B

ANEXOII–CRUZETADECONCRETOARMADODE5.300MM -DETALHESCONSTRUTIVOS

(daN)

Horizontal (A) 2.000 2.800 4.000

(6)

DETALHE - 1 F v F h F v F h F v _Fh

ANEXOIII–CRUZETADECONCRETOARMADODE5.400MM -DETALHESCONSTRUTIVOS

Tipo de Poste Furos Ø (mm) Pino Isolador Ø Parafuso Cadeia Ø

Resistência nominal daN Carga

Ruptura Fv Fh FL B 220 16 19 400 1.200 1.200 2.400 B – 1 255 B – 2 285 19

(7)

A A B B A A B A A

ANEXOIV–CRUZETADECONCRETOARMADODE6.700MM -DETALHESCONSTRUTIVOS

(daN)

Horizontal (A) 2.000 2.800 4.000

(8)

B A A DETALHE - 1 B A A

ANEXO V – CRUZETA DE CONCRETO ARMADO SUSPENSA DE 4.300MM - DETALHES CONSTRUTIVOS

(daN)

Carga Máxima Admissível (daN) Carga de Ruptura (daN) Horizontal (A) 2.000 2.800 4.000 Vertical (B) 800 1.120 1.600 TIPO DIMENSÕES A B 1 490 175 2 570 135 3 640 100 4 740 50

(9)

A A B DETALHE - 1 A A B

ANEXO VI – CRUZETA DE CONCRETO ARMADO SUSPENSA DE 5.300MM - DETALHES CONSTRUTIVOS

(daN)

Carga Máxima Admissível (daN) Carga de Ruptura (daN) Horizontal (A) 2.000 2.800 4.000 Vertical (B) 800 1.120 1.600 TIPO DIMENSÕES A B 1 640 155 2 740 105 3 770 90

(10)

E E

F D

D

F

ANEXO VII – CRUZETA DE CONCRETO ARMADO TIPO COSMOS DE 3.710MM - DETALHES CONSTRUTIVOS

(daN)

Horizontal (A) 300 495 720

(11)

14 0 14 0 2300 14 0 60 629 6139 3150 ESC.: 1:20 PLANTA Det. "X" 5510 41º3 0' R60 12 4. 5 22 0 R60 0 12 0 300 110 100 60 300 50 100 660 122 3100 22 VISTA LATERAL ESC.: 1:20 Ø16.0 20 M12x1,75 26 .5 S/ESC.

Detalhe "X"

ANEXOVIII–CRUZETADECONCRETOARMADOTIPOCOSMOSPARADE5.450MM -DETALHES CONSTRUTIVOS

(daN)

Horizontal (A) 300 495 720

(12)

ANEXOIX–ESPECIFICAÇÃOSUCINTAEDETALHADA

CÓDIGO CEMAR DESCRIÇÃO

1000600

CRUZETA,CONC,4300mm,355x455mm

Cruzeta de concreto armado, comprimento nominal: 4.300mm; rasgo retangular: 355x455mm; superfícies externas suficientemente lisas, sem fendas, fraturas, porosidades e sem armadura aparente; composição do

concreto conforme normas NBR'S

5732/5733/5738/5739/6118/6124/7211/7480. Desenhos e demais características conforme revisão vigente da ET.15.404.

1000601

1000602

1000603

1000604

(13)

1000599

CRUZETA,CONC,6700mm

Cruzeta de concreto armado, comprimento nominal: 6.700mm; tipo HT, superfícies externas suficientemente lisas, sem fendas, fraturas, porosidades e sem armadura aparente; composição do concreto conforme normas NBR'S 5732/5733/5738/5739/6118/6124/7211/7480. Desenhos e demais características conforme revisão vigente da ET.15.404.

1000606

CRUZETA,CONC,SUSP,4300mm,1F 570mm

Cruzeta de concreto armado, comprimento nominal: 4.300mm; diâmetro do furo: 570mm; superfícies externas suficientemente lisas, sem fendas, fraturas, porosidades e sem armadura aparente; composição do concreto conforme normas NBR'S 5732/5733/5738/5739/6118/6124/7211/7480. Desenhos e demais características conforme revisão vigente da ET.15.404.

1000605

CRUZETA,CONC,SUSP,4300mm,1F 640mm

1000598

CRUZETA,CONC,SUSP,5.300mm,1F 640mm

1000607

CRUZETA,CONC,TIPO COSMOS,3710mm

Cruzeta de concreto armado, comprimento nominal: 3.710mm; superfícies externas suficientemente lisas, sem fendas, fraturas, porosidades e sem armadura aparente; composição do concreto conforme normas NBR'S 5732/5733/5738/5739/6118/6124/7211/7480. Desenhos e demais características conforme revisão vigente da ET.15.404.

1003100

CRUZETA,CONC,TIPO COSMOS,5450mm

Cruzeta de concreto armado, comprimento nominal: 5.450mm; superfícies externas suficientemente lisas, sem fendas, fraturas, porosidades e sem armadura aparente; composição do concreto conforme normas NBR'S 5732/5733/5738/5739/6118/6124/7211/7480. Desenhos e demais

(14)

características conforme revisão vigente da ET.15.404.

8 CONTROLEDEREVISÕES

REV DATA ITEM DESCRIÇÃO DA MODIFICAÇÃO RESPONSÁVEL

00 22/06/2006 - Emissão Inicial _{Medeiros Damascena}Mário Sérgio de 01 10/09/2007 Todos Adequação ao novo modelo de Especificação _{Técnica, estabelecido pelo NP.GEDEQ.001.01.} Larissa Cathariny _{Ramos de Souza}

02 25/09/2008

Anexo IX Inserção da descrição e código da cruzeta de _{concreto armado tipo cosmos de 5.450mm.} Larissa Cathariny _{Ramos de Souza} Todos Adequação ao novo modelo de Especificação _{Técnica, estabelecido pela NP.GEDEQ.001.04.} Larissa Cathariny _{Ramos de Souza} 03 10/11/2008 Anexo VIII Alteração do desenho da cruzeta de concreto _{armado tipo cosmos de 5.450mm.} Larissa Cathariny _{Ramos de Souza}

04 26/09/2011

Todos Adequação ao novo modelo de Especificação _{Técnica, estabelecido pela NP.GEDEQ.001.05.} Francisco Carlos Martins Ferreira/ Larissa Cathariny Ramos de Souza/ Loreen Lohayne Buceles Campos /Orlando Maramaldo Cruz 5 Atualização das Referências.

9 APROVAÇÃO

ELABORADOR(ES)/REVISOR(ES)

Francisco Carlos Martins Ferreira - Gerência de Expansão e Melhoria do Sistema Elétrico Larissa Cathariny Ramos de Souza - Gerência de Expansão e Melhoria do Sistema Elétrico Loreen Lohayne Buceles Campos - Gerência de Expansão e Melhoria do Sistema Elétrico Orlando Maramaldo Cruz - Gerência de Expansão e Melhoria do Sistema Elétrico

APROVADOR(ES)
