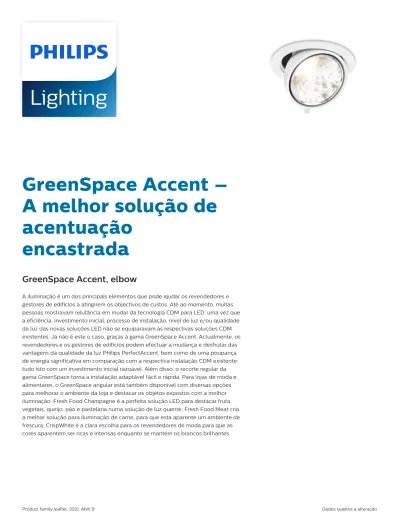

GreenSpace Accent A melhor solução de acentuação encastrada GreenSpace Accent, elbow

(1)

GreenSpace Accent –

A melhor solução de

acentuação

encastrada

GreenSpace Accent, elbow

A iluminação é um dos principais elementos que pode ajudar os revendedores e

gestores de edifícios a atingirem os objectivos de custos. Até ao momento, muitas

pessoas mostravam relutância em mudar da tecnologia CDM para LED, uma vez que

a eficiência, investimento inicial, processo de instalação, nível de luz e/ou qualidade

da luz das novas soluções LED não se equiparavam às respectivas soluções CDM

existentes. Já não é este o caso, graças à gama GreenSpace Accent. Actualmente, os

revendedores e os gestores de edifícios podem efectuar a mudança e desfrutar das

vantagens da qualidade da luz Philips PerfectAccent, bem como de uma poupança

de energia significativa em comparação com a respectiva instalação CDM existente:

tudo isto com um investimento inicial razoável. Além disso, o recorte regular da

gama GreenSpace torna a instalação adaptável fácil e rápida. Para lojas de moda e

alimentares, o GreenSpace angular está também disponível com diversas opções

para melhorar o ambiente da loja e destacar os objetos expostos com a melhor

iluminação: Fresh Food Champagne é a perfeita solução LED para destacar fruta,

vegetais, queijo, pão e pastelaria numa solução de luz quente; Fresh Food Meat cria

a melhor solução para iluminação de carne, para que esta aparente um ambiente de

frescura; CrispWhite é a clara escolha para os revendedores de moda para que as

cores aparentem ser ricas e intensas enquanto se mantém os brancos brilhantes.

(2)

Benefícios

• Substituição sem complicações das luminárias encastradas CDM

• Rápido retorno do investimento em comparação com as luminárias CDM, devido à

elevada eficiência do sistema

• Iluminação de acentuação de alta qualidade, graças à assinatura de luz do

reflector PerfectAccent

Características

• Elevada eficiência

• Qualidade da luz Philips PerfectAccent

• Luminária encastrada adaptável CDM; instalação fácil

• Design simples e robusto

Aplicação

• Lojas de revenda, especialmente lojas de comércio alimentar e de vestuário

• Espaços públicos, como centros comerciais, estações ferroviárias, aeroportos, etc.

Especificações

Tipo RS342B

Tipo de teto teto de estuque (placa)

Light source Módulo LED não substituível

Power 18, 29 e 38,5 W (para cor da luz 830,LED17S, LED27S, LED39S) 30 e 46,5 W (para cor da luz Fresh Food Meat, LED19S e LED26S)

44 W (para cor da luz Fresh Food Champagne, LED27S) 21, 33 e 50 W (para CrispWhite LED17S, LED27S, LED39S) 19,4, 28,5 e 48,5 W (para PremiumWhite LED17S, LED27S, LED39S)

Ângulo do feixe 12º (NB), 25º (MB), 37º (WB)

Fluxo luminoso 1700, 2700, 3900 lm (para cor da luz 830)

1900 ou 2600 lm (para cor da luz Fresh Food Meat, LED19S ou LED26S)

2600 lm (para cor da luz Fresh Food Champagne, LED27S) 1700, 2700, 3600 lm(para cor da luz CrispWhite)

Temperatura de cor correlacionada

2700, 3000 e 4000 K (827, 830, 840) Fresh Food Meat (FMT)

Fresh Food Champagne (CH) CrispWhite (CRW) PremiumWhite (PW9)

Índice de restituição cromática

>80 (para 2700, 3000 e 4000 K)

>90 (para Fresh Food Champagne, Fresh Food Meat e PremiumWhite)

>92 (para CrispWhite)

Correspondência de cor com desvio standard (SDCM)

3 (com uma tolerância de +/- 0,005 na medição do ponto de cor)

Manutenção de lúmens com vida útil média* de 50000 h

L80

Taxa de falhas do mecanismo de controlo

5%

com vida útil média de 50000 h Temperatura ambiente de funcionamento Tq +25ºC Intervalo da temperatura de funcionamento de 0 a +35 ºC Controlador Separado Tensão de rede 220-240V/50-60Hz

Regulação Fluxo luminoso constante e regulação DALI

Material Corpo e rebordo: alumínio fundido em molde Tampa: acrílico

Cor Branco (RAL9003), prateado (RAL9006) e preto (RAL9004)

Ligação Conector de encaixe ou com gancho

Conector compatível com Wieland/Adels com cabo de 0,5 m de comprimento (CW)

Conector de encaixe com loop de ligação de passagem compatível com as versões não DALI (CU3)

Conector de encaixe com loop de ligação de passagem compatível com as versões DALI (CU5)

Installation Fixação por fechos de mola

Observações Fresh Food Champagne (CH) é a receita de luz ideal para as secções de padaria e pastelaria e de frutas e legumes. Proporciona um ambiente acolhedor tradicional.

Fresh Food Meat (FMT) é a receita de luz ideal para balcões de talhos. Proporciona uma definição de luz natural fria. A CrispWhite (CRW) é a receita de luz específica para os revendedores de vestuário, fazendo com que os brancos pareçam puros e luminosos ao mesmo tempo que faz com que as restantes cores pareçam quentes, saturadas e intensas A PremiumWhite é a melhor alternativa CDM Elite para uma elevada restituição cromática com uma iluminação de cor quente para revendedores de vestuário e alimentação.

(3)

Versions

Downlight GreenSpace Accent angular RS342B

Detalhes do produto

Downlight GreenSpace Accent orientável, totalmente encastrado

Downlight GreenSpace Accent, orientável saliente

Downlight GreenSpace Accent orientável, saliente

Downlight GreenSpace Accent orientável, frente

(4)

Detalhes do produto

Downlight GreenSpace Accent orientável, vista traseira

(5)

Aprovação e aplicação

Código de proteção mecânica contra impactos

IK02

Código de proteção de entrada IP20

Controles e regulação

Regulável false

Dados elétricos e de funcionamento

Tensão de entrada 220-240 V

Informações gerais

Abertura de feixe da fonte de luz 120 °

Marca CE CE

Classe de proteção IEC Classe de segurança II

Driver incluído true

Marca ENEC ENEC

Teste de resistência do cabo Temperatura 650 °C, duração 30 s

Fonte de luz substituível false

Número de unidades de equipamento 1

Código da família de produtos RS342B

Desempenho inicial (compatível com IEC)

Tolerância do fluxo luminoso +/-10%

-Order Code Full Product Name Taxa de falhas do driver a 5000 h

25500100 RS342B LED17S/830 PSU-E MB BK -25501800 RS342B LED17S/840 PSU-E MB BK -25502500 RS342B LED17S/830 PSU-E WB BK -25503200 RS342B LED17S/840 PSU-E WB BK -25512400 RS342B LED27S/830 PSU-E MB BK -25513100 RS342B LED27S/840 PSU-E MB BK -25514800 RS342B LED27S/830 PSU-E WB BK -25515500 RS342B LED27S/840 PSU-E WB BK -25504900 RS342B LED17S/830 PSU-E MB WH -25505600 RS342B LED17S/840 PSU-E MB WH -25506300 RS342B LED17S/830 PSU-E WB WH -25507000 RS342B LED17S/840 PSU-E WB WH -25510000 RS342B LED17S/830 PSU-E WB SI -25511700 RS342B LED17S/840 PSU-E WB SI -25516200 RS342B LED27S/830 PSU-E MB WH -25517900 RS342B LED27S/840 PSU-E MB WH -25518600 RS342B LED27S/830 PSU-E WB WH -25519300 RS342B LED27S/840 PSU-E WB WH -26334100 RS342B LED19S/FMT PSU-E WB WH -91723700 RS342B LED27S/827 PSU-E MB WH -91724400 RS342B LED27S/PW930 PSU-E MB WH -91726800 RS342B LED39S/PW930 PSU-E MB WH -91835700 RS342B LED17S/PW930 PSU-E MB WH -91836400 RS342B LED27S/FMT PSU-E MB WH -91840100 RS342B LED39S/830 PSU-E MB WH -91841800 RS342B LED39S/840 PSU-E MB WH -97251900 RS342B LED17S/PW930 PSU-E WB WH -97252600 RS342B LED27S/PW930 PSU-E WB WH -97253300 RS342B LED39S/827 PSU-E WB WH -97254000 RS342B LED39S/830 PSU-E WB WH -97255700 RS342B LED39S/840 PSU-E WB WH -97256400 RS342B LED39S/PW930 PSU-E WB WH -41172500 RS342B LED27S/PC930 PSU-E MB WH 0,05 % 41173200 RS342B LED39S/PC930 PSU-E MB WH 0,05 % 97777100 RS342B 17S/830 PSU-E MB CP WH -97778800 RS342B 17S/830 PSU-E WB CP WH -97779500 RS342B 17S/840 PSU-E MB CP WH -97780100 RS342B 17S/840 PSU-E WB CP WH -97781800 RS342B 17S/PW930 PSU-E MB CP WH -97782500 RS342B 19S/FMT PSU-E WB CP WH -97787000 RS342B 27S/830 PSU-E WB CP WH -97789400 RS342B 27S/CH PSU-E WB CP WH -97790000 RS342B 27S/FMT PSU-E MB CP WH -97791700 RS342B 27S/PC930 PSU-E MB CP WH -97792400 RS342B 27S/PW930 PSU-E WB CP WH -97794800 RS342B 39S/827 PSU-E WB CP WH -97795500 RS342B 39S/830 PSU-E MB CP WH -97796200 RS342B 39S/840 PSU-E WB CP WH -97797900 RS342B 39S/PC930 PSU-E MB CP WH -97798600 RS342B 39S/PW930 PSU-E WB CP WH -25508700 RS342B LED17S/830 PSU-E MB SI

(6)

-Order Code Full Product Name Taxa de falhas do driver a 5000 h 25509400 RS342B LED17S/840 PSU-E MB SI -25520900 RS342B LED27S/830 PSU-E MB SI -25521600 RS342B LED27S/840 PSU-E MB SI -25522300 RS342B LED27S/830 PSU-E WB SI -25523000 RS342B LED27S/840 PSU-E WB SI

-Condições de aplicação

Order Code Full Product Name

Intervalo de temperatura ambiente Nível de regulação máximo Adequado para uma comutação aleatória 25500100 RS342B LED17S/830 PSU-E MB BK +10 to +40°C - Não 25501800 RS342B LED17S/840 PSU-E MB BK +10 to +40°C - Não 25502500 RS342B LED17S/830 PSU-E WB BK +10 to +40°C - Não 25503200 RS342B LED17S/840 PSU-E WB BK +10 to +40°C - Não 25512400 RS342B LED27S/830 PSU-E MB BK +10 to +40°C - Não 25513100 RS342B LED27S/840 PSU-E MB BK +10 to +40°C - Não 25514800 RS342B LED27S/830 PSU-E WB BK +10 to +40°C - Não 25515500 RS342B LED27S/840 PSU-E WB BK +10 to +40°C - Não 25504900 RS342B LED17S/830 PSU-E MB WH +10 to +40°C - Não 25505600 RS342B LED17S/840 PSU-E MB WH +10 to +40°C - Não 25506300 RS342B LED17S/830 PSU-E WB WH +10 to +40°C - Não 25507000 RS342B LED17S/840 PSU-E WB WH +10 to +40°C - Não 25510000 RS342B LED17S/830 PSU-E WB SI +10 to +40°C - Não 25511700 RS342B LED17S/840 PSU-E WB SI +10 to +40°C - Não 25516200 RS342B LED27S/830 PSU-E MB WH +10 to +40°C - Não 25517900 RS342B LED27S/840 PSU-E MB WH +10 to +40°C - Não 25518600 RS342B LED27S/830 PSU-E WB WH +10 to +40°C - Não 25519300 RS342B LED27S/840 PSU-E WB WH +10 to +40°C - Não 26334100 RS342B LED19S/FMT PSU-E WB WH +10 to +35°C - Não 91723700 RS342B LED27S/827 PSU-E MB WH +10 to +40°C - Não

Intervalo de temperatura ambiente Nível de regulação máximo Adequado para uma comutação aleatória 91724400 RS342B LED27S/PW930 PSU-E MB WH +10 to +40°C - Não 91726800 RS342B LED39S/PW930 PSU-E MB WH +10 to +40°C - Não 91835700 RS342B LED17S/PW930 PSU-E MB WH +10 to +40°C - Não 91836400 RS342B LED27S/FMT PSU-E MB WH +10 to +35°C - Não 91840100 RS342B LED39S/830 PSU-E MB WH +10 to +40°C - Não 91841800 RS342B LED39S/840 PSU-E MB WH +10 to +40°C - Não 97251900 RS342B LED17S/PW930 PSU-E WB WH +10 to +40°C - Não 97252600 RS342B LED27S/PW930 PSU-E WB WH +10 to +40°C - Não 97253300 RS342B LED39S/827 PSU-E WB WH +10 to +40°C - Não 97254000 RS342B LED39S/830 PSU-E WB WH +10 to +40°C - Não 97255700 RS342B LED39S/840 PSU-E WB WH +10 to +40°C - Não 97256400 RS342B LED39S/PW930 PSU-E WB WH +10 to +40°C - Não 41172500 RS342B LED27S/PC930 PSU-E MB WH +10 até +25°C - Sim 41173200 RS342B LED39S/PC930 PSU-E MB WH +10 até +25°C - Sim 97777100 RS342B 17S/830 PSU-E MB CP WH +10 até +25°C - Sim 97778800 RS342B 17S/830 PSU-E WB CP WH +10 até +25°C - Sim 97779500 RS342B 17S/840 PSU-E MB CP WH +10 até +25°C - Sim 97780100 RS342B 17S/840 PSU-E WB CP WH +10 até +25°C - Sim 97781800 RS342B 17S/PW930 PSU-E MB CP WH +10 até +25°C - Sim 97782500 RS342B 19S/FMT PSU-E WB CP WH +10 até +25°C - Sim

(7)

Order Code Full Product Name Intervalo de temperatura ambiente Nível de regulação máximo Adequado para uma comutação aleatória 97787000 RS342B 27S/830 PSU-E WB CP WH +10 até +25°C - Sim 97789400 RS342B 27S/CH PSU-E WB CP WH +10 até +25°C - Sim 97790000 RS342B 27S/FMT PSU-E MB CP WH +10 até +25°C - Sim 97791700 RS342B 27S/PC930 PSU-E MB CP WH +10 até +25°C - Sim 97792400 RS342B 27S/PW930 PSU-E WB CP WH +10 até +25°C - Sim 97794800 RS342B 39S/827 PSU-E WB CP WH +10 até +25°C - Sim 97795500 RS342B 39S/830 PSU-E MB CP WH +10 até +25°C - Sim 97796200 RS342B 39S/840 PSU-E WB CP WH +10 até +25°C - Sim

Intervalo de temperatura ambiente Nível de regulação máximo Adequado para uma comutação aleatória 97797900 RS342B 39S/PC930 PSU-E MB CP WH +10 até +25°C - Sim 97798600 RS342B 39S/PW930 PSU-E WB CP WH +10 até +25°C - Sim 25508700 RS342B LED17S/830 PSU-E MB SI +10 to +40°C - Não 25509400 RS342B LED17S/840 PSU-E MB SI +10 to +40°C - Não 25520900 RS342B LED27S/830 PSU-E MB SI +10 to +40°C - Não 25521600 RS342B LED27S/840 PSU-E MB SI +10 to +40°C - Não 25522300 RS342B LED27S/830 PSU-E WB SI +10 to +40°C - Não 25523000 RS342B LED27S/840 PSU-E WB SI +10 to +40°C - Não

Informações gerais (1/2)

Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 25500100 RS342B LED17S/830 PSU-E MB BK - ACC NO -25501800 RS342B LED17S/840 PSU-E MB BK - ACC NO -25502500 RS342B LED17S/830 PSU-E WB BK - ACC NO -25503200 RS342B LED17S/840 PSU-E WB BK - ACC NO -25512400 RS342B LED27S/830 PSU-E MB BK - ACC NO -25513100 RS342B LED27S/840 PSU-E MB BK - ACC NO -25514800 RS342B LED27S/830 PSU-E WB BK - ACC NO -25515500 RS342B LED27S/840 PSU-E WB BK - ACC NO -Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 25504900 RS342B LED17S/830 PSU-E MB WH - ACC NO -25505600 RS342B LED17S/840 PSU-E MB WH - ACC NO -25506300 RS342B LED17S/830 PSU-E WB WH - ACC NO -25507000 RS342B LED17S/840 PSU-E WB WH - ACC NO -25510000 RS342B LED17S/830 PSU-E WB SI - ACC NO -25511700 RS342B LED17S/840 PSU-E WB SI - ACC NO -25516200 RS342B LED27S/830 PSU-E MB WH - ACC NO -25517900 RS342B LED27S/840 PSU-E MB WH - ACC NO

(8)

-Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 25518600 RS342B LED27S/830 PSU-E WB WH - ACC NO -25519300 RS342B LED27S/840 PSU-E WB WH - ACC NO -26334100 RS342B LED19S/FMT PSU-E WB WH - ACC F -91723700 RS342B LED27S/827 PSU-E MB WH - ACC NO -91724400 RS342B LED27S/ PW930 PSU-E MB WH - ACC NO -91726800 RS342B LED39S/ PW930 PSU-E MB WH - ACC NO -91835700 RS342B LED17S/ PW930 PSU-E MB WH - ACC NO -91836400 RS342B LED27S/FMT PSU-E MB WH - ACC F -91840100 RS342B LED39S/830 PSU-E MB WH - ACC NO -91841800 RS342B LED39S/840 PSU-E MB WH - ACC NO -97251900 RS342B LED17S/ PW930 PSU-E WB WH - ACC NO -97252600 RS342B LED27S/ PW930 PSU-E WB WH - ACC NO -97253300 RS342B LED39S/827 PSU-E WB WH - ACC NO -97254000 RS342B LED39S/830 PSU-E WB WH - ACC NO -97255700 RS342B LED39S/840 PSU-E WB WH - ACC NO -97256400 RS342B LED39S/ PW930 PSU-E WB WH - ACC NO -Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 41172500 RS342B LED27S/ PC930 PSU-E MB WH - PCO-SAT F -41173200 RS342B LED39S/ PC930 PSU-E MB WH - PCO-SAT F -97777100 RS342B 17S/830 PSU-E MB CP WH - - F -97778800 RS342B 17S/830 PSU-E WB CP WH - - F -97779500 RS342B 17S/840 PSU-E MB CP WH - - F -97780100 RS342B 17S/840 PSU-E WB CP WH - - F -97781800 RS342B 17S/ PW930 PSU-E MB CP WH - - F -97782500 RS342B 19S/FMT PSU-E WB CP WH - - F -97787000 RS342B 27S/830 PSU-E WB CP WH - - F -97789400 RS342B 27S/CH PSU-E WB CP WH - - F -97790000 RS342B 27S/FMT PSU-E MB CP WH - - F -97791700 RS342B 27S/ PC930 PSU-E MB CP WH - - F -97792400 RS342B 27S/ PW930 PSU-E WB CP WH - - F -97794800 RS342B 39S/827 PSU-E WB CP WH - - F -97795500 RS342B 39S/830 PSU-E MB CP WH - - F -97796200 RS342B 39S/840 PSU-E WB CP WH - - F

(9)

-Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 97797900 RS342B 39S/ PC930 PSU-E MB CP WH - - F -97798600 RS342B 39S/ PW930 PSU-E WB CP WH - - F -25508700 RS342B LED17S/830 PSU-E MB SI - ACC NO -25509400 RS342B LED17S/840 PSU-E MB SI - ACC NO -Order Code Full Product Name Casquilho Tipo de acessório de lente/ difusor ótico Marca de inflamabilidade Equipamento 25520900 RS342B LED27S/830 PSU-E MB SI - ACC NO -25521600 RS342B LED27S/840 PSU-E MB SI - ACC NO -25522300 RS342B LED27S/830 PSU-E WB SI - ACC NO -25523000 RS342B LED27S/840 PSU-E WB SI - ACC NO

-Informações gerais (2/2)

Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 25500100 RS342B LED17S/830 PSU-E MB BK - LED17S 1 MB Não 25501800 RS342B LED17S/840 PSU-E MB BK - LED17S 1 MB Não 25502500 RS342B LED17S/830 PSU-E WB BK - LED17S 1 WB Não 25503200 RS342B LED17S/840 PSU-E WB BK - LED17S 1 WB Não 25512400 RS342B LED27S/830 PSU-E MB BK - LED27S 1 MB Não 25513100 RS342B LED27S/840 PSU-E MB BK - LED27S 1 MB Não 25514800 RS342B LED27S/830 PSU-E WB BK - LED27S 1 WB Não 25515500 RS342B LED27S/840 PSU-E WB BK - LED27S 1 WB Não 25504900 RS342B LED17S/830 PSU-E MB WH - LED17S 1 MB Não Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 25505600 RS342B LED17S/840 PSU-E MB WH - LED17S 1 MB Não 25506300 RS342B LED17S/830 PSU-E WB WH - LED17S 1 WB Não 25507000 RS342B LED17S/840 PSU-E WB WH - LED17S 1 WB Não 25510000 RS342B LED17S/830 PSU-E WB SI - LED17S 1 WB Não 25511700 RS342B LED17S/840 PSU-E WB SI - LED17S 1 WB Não 25516200 RS342B LED27S/830 PSU-E MB WH - LED27S 1 MB Não 25517900 RS342B LED27S/840 PSU-E MB WH - LED27S 1 MB Não 25518600 RS342B LED27S/830 PSU-E WB WH - LED27S 1 WB Não 25519300 RS342B LED27S/840 PSU-E WB WH - LED27S 1 WB Não

(10)

Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 26334100 RS342B LED19S/FMT PSU-E WB WH - LED19S 1 WB Não 91723700 RS342B LED27S/827 PSU-E MB WH - LED27S 1 MB Não 91724400 RS342B LED27S/PW930 PSU-E MB WH - LED27S 1 MB Não 91726800 RS342B LED39S/PW930 PSU-E MB WH - LED39S 1 MB Não 91835700 RS342B LED17S/PW930 PSU-E MB WH - LED17S 1 MB Não 91836400 RS342B LED27S/FMT PSU-E MB WH - LED26S 1 MB Não 91840100 RS342B LED39S/830 PSU-E MB WH - LED39S 1 MB Não 91841800 RS342B LED39S/840 PSU-E MB WH - LED39S 1 MB Não 97251900 RS342B LED17S/PW930 PSU-E WB WH - LED17S 1 WB Não 97252600 RS342B LED27S/PW930 PSU-E WB WH - LED27S 1 WB Não 97253300 RS342B LED39S/827 PSU-E WB WH - LED39S 1 WB Não 97254000 RS342B LED39S/830 PSU-E WB WH - LED39S 1 WB Não 97255700 RS342B LED39S/840 PSU-E WB WH - LED39S 1 WB Não 97256400 RS342B LED39S/PW930 PSU-E WB WH - LED39S 1 WB Não 41172500 RS342B LED27S/PC930 PSU-E MB WH

Não LED27S 1 WB Não

41173200 RS342B LED39S/PC930 PSU-E MB WH

Não LED39S 1 WB Não

Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 97777100 RS342B 17S/830 PSU-E MB CP WH - - - MB -97778800 RS342B 17S/830 PSU-E WB CP WH - - - WB -97779500 RS342B 17S/840 PSU-E MB CP WH - - - MB -97780100 RS342B 17S/840 PSU-E WB CP WH - - - WB -97781800 RS342B 17S/ PW930 PSU-E MB CP WH - - - MB -97782500 RS342B 19S/FMT PSU-E WB CP WH - - - WB -97787000 RS342B 27S/830 PSU-E WB CP WH - - - WB -97789400 RS342B 27S/CH PSU-E WB CP WH - - - WB -97790000 RS342B 27S/FMT PSU-E MB CP WH - - - MB -97791700 RS342B 27S/ PC930 PSU-E MB CP WH - - - MB -97792400 RS342B 27S/ PW930 PSU-E WB CP WH - - - WB -97794800 RS342B 39S/827 PSU-E WB CP WH - - - WB -97795500 RS342B 39S/830 PSU-E MB CP WH - - - MB -97796200 RS342B 39S/840 PSU-E WB CP WH - - - WB -97797900 RS342B 39S/ PC930 PSU-E MB CP WH - - - MB -97798600 RS342B 39S/ PW930 PSU-E WB CP WH - - - WB

(11)

-Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 25508700 RS342B LED17S/830 PSU-E MB SI - LED17S 1 MB Não 25509400 RS342B LED17S/840 PSU-E MB SI - LED17S 1 MB Não 25520900 RS342B LED27S/830 PSU-E MB SI - LED27S 1 MB Não Order Code Full Product Name Acessórios de proteção contra encandeamento Código da família das lâmpadas Número de fontes de luz Tipo de ótica Marca UL 25521600 RS342B LED27S/840 PSU-E MB SI - LED27S 1 MB Não 25522300 RS342B LED27S/830 PSU-E WB SI - LED27S 1 WB Não 25523000 RS342B LED27S/840 PSU-E WB SI - LED27S 1 WB Não

Desempenho inicial (compatível com IEC) (1/2)

Order Code Full Product Name Cromaticidade inicial Temperatura de cor correlacionada inicial Índice de restituição cromática inicial Eficiência da luminária LED inicial

25500100 RS342B LED17S/ 830 PSU-E MB BK (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W 25501800 RS342B LED17S/ 840 PSU-E MB BK (0.38, 0.38) SDCM<3 4000 K ≥80 125 lm/W 25502500 RS342B LED17S/ 830 PSU-E WB BK (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W 25503200 RS342B LED17S/ 840 PSU-E WB BK (0.38, 0.38) SDCM<3 3000 K ≥80 125 lm/W 25512400 RS342B LED27S/ 830 PSU-E MB BK (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W 25513100 RS342B LED27S/ 840 PSU-E MB BK (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W 25514800 RS342B LED27S/ 830 (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W Order Code Full Product Name Cromaticidade inicial Temperatura de cor correlacionada inicial Índice de restituição cromática inicial Eficiência da luminária LED inicial

PSU-E WB BK 25515500 RS342B LED27S/ 840 PSU-E WB BK (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W 25504900 RS342B LED17S/ 830 PSU-E MB WH (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W 25505600 RS342B LED17S/ 840 PSU-E MB WH (0.38, 0.38) SDCM<3 4000 K ≥80 125 lm/W 25506300 RS342B LED17S/ 830 PSU-E WB WH (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W 25507000 RS342B LED17S/ 840 PSU-E WB WH (0.38, 0.38) SDCM<3 4000 K ≥80 125 lm/W 25510000 RS342B LED17S/ 830 PSU-E WB SI (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W

(12)

25511700 RS342B LED17S/ 840 PSU-E WB SI (0.38, 0.38) SDCM<3 4000 K ≥80 125 lm/W 25516200 RS342B LED27S/ 830 PSU-E MB WH (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W 25517900 RS342B LED27S/ 840 PSU-E MB WH (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W 25518600 RS342B LED27S/ 830 PSU-E WB WH (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W 25519300 RS342B LED27S/ 840 PSU-E WB WH (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W 26334100 RS342B LED19S/ FMT PSU-E WB WH (0.406, 0.350) SDCM<3 3000 K ≥85 86 lm/W 91723700 RS342B LED27S/ 827 PSU-E MB WH (0.46, 0.41) SDCM<3 2700 K ≥80 110,63829787234043 lm/W 91724400 RS342B LED27S/ PW930 PSU-E MB WH (0.42, 0.39) SDCM<3 3000 K ≥90 105,88235294117646 lm/W 91726800 RS342B LED39S/ PW930 PSU-E MB WH (0.42, 0.39) SDCM<3 3000 K ≥90 101,2987012987013 lm/W 91835700 RS342B LED17S/ PW930 (0.42, 0.39) SDCM<3 3000 K ≥90 103,65853658536587 lm/W Order Code Full Product Name Cromaticidade inicial Temperatura de cor correlacionada inicial Índice de restituição cromática inicial Eficiência da luminária LED inicial

PSU-E MB WH 91836400 RS342B LED27S/ FMT PSU-E MB WH (0.406, 0.350) SDCM<3 3000 K ≥85 77 lm/W 91840100 RS342B LED39S/ 830 PSU-E MB WH (0.43, 0.40) SDCM<3 3000 K ≥80 123,80952380952381 lm/W 91841800 RS342B LED39S/ 840 PSU-E MB WH (0.38, 0.38) SDCM<3 4000 K ≥80 120,63492063492063 lm/W 97251900 RS342B LED17S/ PW930 PSU-E WB WH (0.42, 0.39) SDCM<3 3000 K ≥90 103,65853658536587 lm/W 97252600 RS342B LED27S/ PW930 PSU-E WB WH (0.42, 0.39) SDCM<3 3000 K ≥90 105,88235294117646 lm/W 97253300 RS342B LED39S/ 827 PSU-E WB WH (0.46, 0.41) SDCM<3 2700 K ≥80 119,04761904761905 lm/W 97254000 RS342B LED39S/ 830 PSU-E WB WH (0.43, 0.40) SDCM<3 3000 K ≥80 123,80952380952381 lm/W 97255700 RS342B LED39S/ 840 PSU-E WB WH (0.38, 0.38) SDCM<3 4000 K ≥80 120,63492063492063 lm/W 97256400 RS342B LED39S/ PW930 PSU-E WB WH (0.42, 0.39) SDCM<3 3000 K ≥90 101,2987012987013 lm/W 41172500 RS342B LED27S/ (0.422, 0.386) 3000 K ≥90 90 lm/W

(13)

PC930 PSU-E MB WH 41173200 RS342B LED39S/ PC930 PSU-E MB WH (0.422, 0.386) 3000 K ≥90 95,1219512195122 lm/W 97777100 RS342B 17S/830 PSU-E MB CP WH (0.434, 0.403) SDCM <3 3000 K ≥80 118 lm/W 97778800 RS342B 17S/830 PSU-E WB CP WH (0.434, 0.403) SDCM <3 3000 K ≥80 118 lm/W 97779500 RS342B 17S/840 PSU-E MB CP WH (0.382, 0.380) SDCM <3 4000 K ≥80 125 lm/W 97780100 RS342B 17S/840 PSU-E WB CP WH (0.382, 0.380) SDCM <3 4000 K ≥80 125 lm/W 97781800 RS342B 17S/ PW930 PSU-E MB CP WH (0.422, 0.386) SDCM <2 3000 K ≥90 114 lm/W 97782500 RS342B 19S/FMT PSU-E WB CP WH (0.406, 0.350) SDCM<3 3000 K >90 86 lm/W 97787000 RS342B 27S/830 PSU-E WB CP WH (0.434, 0.403) SDCM <3 3000 K ≥80 115 lm/W 97789400 RS342B 27S/CH PSU-E WB CP WH (0.458, 0.410) SDCM <3 2700 K ≥80 115 lm/W Order Code Full Product Name Cromaticidade inicial Temperatura de cor correlacionada inicial Índice de restituição cromática inicial Eficiência da luminária LED inicial

97790000 RS342B 27S/FM T PSU-E MB CP WH (0.406, 0.350) SDCM<3 3000 K >90 77 lm/W 97791700 RS342B 27S/ PC930 PSU-E MB CP WH (0.422, 0.386) SDCM <2 3000 K ≥90 106 lm/W 97792400 RS342B 27S/ PW930 PSU-E WB CP WH (0.422, 0.386) SDCM <2 3000 K ≥90 103 lm/W 97794800 RS342B 39S/827 PSU-E WB CP WH (0.458, 0.410) SDCM <3 2700 K ≥80 119 lm/W 97795500 RS342B 39S/830 PSU-E MB CP WH (0.434, 0.403) SDCM <3 3000 K ≥80 123 lm/W 97796200 RS342B 39S/840 PSU-E WB CP WH (0.382, 0.380) SDCM <3 4000 K ≥80 142 lm/W 97797900 RS342B 39S/ PC930 PSU-E MB CP WH (0.422, 0.386) SDCM <2 3000 K ≥90 100 lm/W 97798600 RS342B 39S/ PW930 PSU-E WB CP WH (0.422, 0.386) SDCM <2 3000 K ≥90 108 lm/W 25508700 RS342B LED17S/ 830 PSU-E MB SI (0.43, 0.40) SDCM<3 3000 K ≥80 118,05555555555556 lm/W

(14)

25509400 RS342B LED17S/ 840 PSU-E MB SI (0.38, 0.38) SDCM<3 4000 K ≥80 125 lm/W 25520900 RS342B LED27S/ 830 PSU-E MB SI (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W 25521600 RS342B LED27S/ 840 (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W Order Code Full Product Name Cromaticidade inicial Temperatura de cor correlacionada inicial Índice de restituição cromática inicial Eficiência da luminária LED inicial

PSU-E MB SI 25522300 RS342B LED27S/ 830 PSU-E WB SI (0.43, 0.40) SDCM<3 3000 K ≥80 114,8936170212766 lm/W 25523000 RS342B LED27S/ 840 PSU-E WB SI (0.38, 0.38) SDCM<3 4000 K ≥80 119,14893617021276 lm/W

Desempenho inicial (compatível com IEC) (2/2)

Fluxo luminoso inicial Potência de entrada inicial 25500100 RS342B LED17S/830 PSU-E MB BK 1700 lm 14.4 W 25501800 RS342B LED17S/840 PSU-E MB BK 1800 lm 14.4 W 25502500 RS342B LED17S/830 PSU-E WB BK 1700 lm 14.4 W 25503200 RS342B LED17S/840 PSU-E WB BK 1800 lm 14.4 W 25512400 RS342B LED27S/830 PSU-E MB BK 2700 lm 23.5 W 25513100 RS342B LED27S/840 PSU-E MB BK 2800 lm 23.5 W 25514800 RS342B LED27S/830 PSU-E WB BK 2700 lm 23.5 W 25515500 RS342B LED27S/840 PSU-E WB BK 2800 lm 23.5 W 25504900 RS342B LED17S/830 PSU-E MB WH 1700 lm 14.4 W 25505600 RS342B LED17S/840 PSU-E MB WH 1800 lm 14.4 W 25506300 RS342B LED17S/830 PSU-E WB WH 1700 lm 14.4 W 25507000 RS342B LED17S/840 PSU-E WB WH 1800 lm 14.4 W 25510000 RS342B LED17S/830 PSU-E WB SI 1700 lm 14.4 W 25511700 RS342B LED17S/840 PSU-E WB SI 1800 lm 14.4 W 25516200 RS342B LED27S/830 PSU-E MB WH 2700 lm 23.5 W 25517900 RS342B LED27S/840 PSU-E MB WH 2800 lm 23.5 W 25518600 RS342B LED27S/830 PSU-E WB WH 2700 lm 23.5 W 25519300 RS342B LED27S/840 PSU-E WB WH 2800 lm 23.5 W 26334100 RS342B LED19S/FMT PSU-E WB WH 1900 lm 22 W 91723700 RS342B LED27S/827 PSU-E MB WH 2600 lm 23.5 W 91724400 RS342B LED27S/PW930 PSU-E MB WH 2700 lm 25.5 W 91726800 RS342B LED39S/PW930 PSU-E MB WH 3900 lm 38.5 W 91835700 RS342B LED17S/PW930 PSU-E MB WH 1700 lm 16.4 W 91836400 RS342B LED27S/FMT PSU-E MB WH 2700 lm 35 W 91840100 RS342B LED39S/830 PSU-E MB WH 3900 lm 31.5 W 91841800 RS342B LED39S/840 PSU-E MB WH 3800 lm 31.5 W 97251900 RS342B LED17S/PW930 PSU-E WB WH 1700 lm 16.4 W

Fluxo luminoso inicial Potência de entrada inicial 97252600 RS342B LED27S/PW930 PSU-E WB WH 2700 lm 25.5 W 97253300 RS342B LED39S/827 PSU-E WB WH 3750 lm 31.5 W 97254000 RS342B LED39S/830 PSU-E WB WH 3900 lm 31.5 W 97255700 RS342B LED39S/840 PSU-E WB WH 3800 lm 31.5 W 97256400 RS342B LED39S/PW930 PSU-E WB WH 3900 lm 38.5 W 41172500 RS342B LED27S/PC930 PSU-E MB WH 2700 lm 30 W 41173200 RS342B LED39S/PC930 PSU-E MB WH 3900 lm 41 W 97777100 RS342B 17S/830 PSU-E MB CP WH 1700 lm 14.4 W 97778800 RS342B 17S/830 PSU-E WB CP WH 1700 lm 14.4 W 97779500 RS342B 17S/840 PSU-E MB CP WH 1700 lm 14.4 W 97780100 RS342B 17S/840 PSU-E WB CP WH 1700 lm 14.4 W 97781800 RS342B 17S/PW930 PSU-E MB CP WH 1700 lm 14 W 97782500 RS342B 19S/FMT PSU-E WB CP WH 1900 lm 22 W 97787000 RS342B 27S/830 PSU-E WB CP WH 2700 lm 23.5 W 97789400 RS342B 27S/CH PSU-E WB CP WH 2700 lm 23.5 W 97790000 RS342B 27S/FMT PSU-E MB CP WH 2700 lm 35 W 97791700 RS342B 27S/PC930 PSU-E MB CP WH 2700 lm 25 W 97792400 RS342B 27S/PW930 PSU-E WB CP WH 2700 lm 26 W 97794800 RS342B 39S/827 PSU-E WB CP WH 3900 lm 31.5 W 97795500 RS342B 39S/830 PSU-E MB CP WH 3900 lm 31.5 W 97796200 RS342B 39S/840 PSU-E WB CP WH 4000 lm 28 W 97797900 RS342B 39S/PC930 PSU-E MB CP WH 3600 lm 36 W

(15)

Order Code Full Product Name Fluxo luminoso inicial Potência de entrada inicial 97798600 RS342B 39S/PW930 PSU-E WB CP WH 3900 lm 36 W 25508700 RS342B LED17S/830 PSU-E MB SI 1700 lm 14.4 W 25509400 RS342B LED17S/840 PSU-E MB SI 1800 lm 14.4 W

Fluxo luminoso inicial Potência de entrada inicial 25520900 RS342B LED27S/830 PSU-E MB SI 2700 lm 23.5 W 25521600 RS342B LED27S/840 PSU-E MB SI 2800 lm 23.5 W 25522300 RS342B LED27S/830 PSU-E WB SI 2700 lm 23.5 W 25523000 RS342B LED27S/840 PSU-E WB SI 2800 lm 23.5 W

Dados mecânicos e de revestimento

Order Code Full Product Name Cor

25500100 RS342B LED17S/830 PSU-E MB BK BK 25501800 RS342B LED17S/840 PSU-E MB BK BK 25502500 RS342B LED17S/830 PSU-E WB BK BK 25503200 RS342B LED17S/840 PSU-E WB BK BK 25512400 RS342B LED27S/830 PSU-E MB BK BK 25513100 RS342B LED27S/840 PSU-E MB BK BK 25514800 RS342B LED27S/830 PSU-E WB BK BK 25515500 RS342B LED27S/840 PSU-E WB BK BK 25504900 RS342B LED17S/830 PSU-E MB WH WH 25505600 RS342B LED17S/840 PSU-E MB WH WH 25506300 RS342B LED17S/830 PSU-E WB WH WH 25507000 RS342B LED17S/840 PSU-E WB WH WH 25510000 RS342B LED17S/830 PSU-E WB SI WH 25511700 RS342B LED17S/840 PSU-E WB SI WH 25516200 RS342B LED27S/830 PSU-E MB WH WH 25517900 RS342B LED27S/840 PSU-E MB WH WH 25518600 RS342B LED27S/830 PSU-E WB WH WH 25519300 RS342B LED27S/840 PSU-E WB WH WH

26334100 RS342B LED19S/FMT PSU-E WB WH Branco RAL 9003 91723700 RS342B LED27S/827 PSU-E MB WH WH

91724400 RS342B LED27S/PW930 PSU-E MB WH WH 91726800 RS342B LED39S/PW930 PSU-E MB WH WH 91835700 RS342B LED17S/PW930 PSU-E MB WH WH

91836400 RS342B LED27S/FMT PSU-E MB WH Branco RAL 9003 91840100 RS342B LED39S/830 PSU-E MB WH WH

91841800 RS342B LED39S/840 PSU-E MB WH WH 97251900 RS342B LED17S/PW930 PSU-E WB WH WH 97252600 RS342B LED27S/PW930 PSU-E WB WH WH

Order Code Full Product Name Cor

97253300 RS342B LED39S/827 PSU-E WB WH WH 97254000 RS342B LED39S/830 PSU-E WB WH WH 97255700 RS342B LED39S/840 PSU-E WB WH WH 97256400 RS342B LED39S/PW930 PSU-E WB WH WH 41172500 RS342B LED27S/PC930 PSU-E MB WH WH 41173200 RS342B LED39S/PC930 PSU-E MB WH WH

97777100 RS342B 17S/830 PSU-E MB CP WH Branco RAL 9003 97778800 RS342B 17S/830 PSU-E WB CP WH Branco RAL 9003 97779500 RS342B 17S/840 PSU-E MB CP WH Branco RAL 9003 97780100 RS342B 17S/840 PSU-E WB CP WH Branco RAL 9003 97781800 RS342B 17S/PW930 PSU-E MB CP WH Branco RAL 9003 97782500 RS342B 19S/FMT PSU-E WB CP WH Branco RAL 9003 97787000 RS342B 27S/830 PSU-E WB CP WH Branco RAL 9003 97789400 RS342B 27S/CH PSU-E WB CP WH Branco RAL 9003 97790000 RS342B 27S/FMT PSU-E MB CP WH Branco RAL 9003 97791700 RS342B 27S/PC930 PSU-E MB CP WH Branco RAL 9003 97792400 RS342B 27S/PW930 PSU-E WB CP WH Branco RAL 9003 97794800 RS342B 39S/827 PSU-E WB CP WH Branco RAL 9003 97795500 RS342B 39S/830 PSU-E MB CP WH Branco RAL 9003 97796200 RS342B 39S/840 PSU-E WB CP WH Branco RAL 9003 97797900 RS342B 39S/PC930 PSU-E MB CP WH Branco RAL 9003 97798600 RS342B 39S/PW930 PSU-E WB CP WH Branco RAL 9003 25508700 RS342B LED17S/830 PSU-E MB SI SI 25509400 RS342B LED17S/840 PSU-E MB SI SI 25520900 RS342B LED27S/830 PSU-E MB SI SI 25521600 RS342B LED27S/840 PSU-E MB SI SI 25522300 RS342B LED27S/830 PSU-E WB SI SI 25523000 RS342B LED27S/840 PSU-E WB SI SI

(16)

Polar Wide Diagrams

IFPS_RS342B 1xLED17S/830 MB-Polar Normal (separate)

IFPS_RS342B 1xLED27S/840 MB-Polar Normal (separate)

IFPS_RS342B 1xLED17S/CRW MB-Polar Normal (separate)

IFPS_RS342B 1xLED17S/830 WB-Polar Normal (separate)

IFPS_RS342B 1xLED19S/FMT WB-Polar Normal (separate)

(17)
