Canhões da memória

(1)

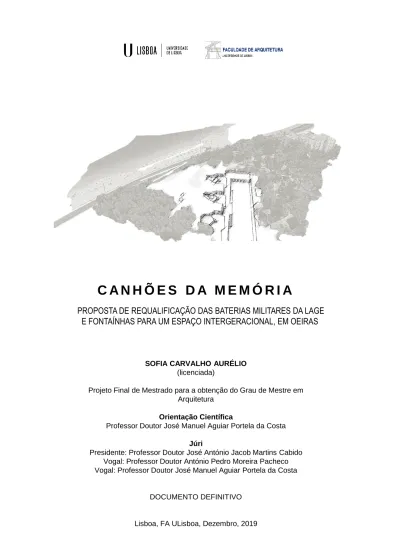

Projeto Final de Mestrado para a obtenção do Grau de Mestre em Arquitetura

Orientação Científica

Professor Doutor José Manuel Aguiar Portela da Costa Júri

Presidente: Professor Doutor José António Jacob Martins Cabido Vogal: Professor Doutor António Pedro Moreira Pacheco Vogal: Professor Doutor José Manuel Aguiar Portela da Costa

DOCUMENTO DEFINITIVO

(2)

(3)

Arquitetura Orientação Científica: Professor Doutor José Manuel Aguiar Portela da Costa

Júri: Presidente: Professor Doutor José António Jacob Martins Cabido Vogal: Professor Doutor António Pedro Moreira Pacheco Vogal: Professor Doutor José Manuel Aguiar Portela da Costa

DOCUMENTO DEFINITIVO Lisboa, FA ULisboa, Dezembro, 2019

(4)

(5)

da Vila de Oeiras. Estes conjuntos foram construídos para proteger a cidade de Lisboa, fazendo parte de um complexo Sistema defensivo que contribuía para a defesa da Barra do Tejo.

Atualmente, a Bateria da Lage é dirigida e ocupada pela Associação dos Comandos, que tem conseguido manter o edifício da bateria em bom estado. A Bateria das Fontaínhas encontra-se em funcionamento como um conjunto de casas de abrigo, ou campismo de habitação, dirigida por um grupo de residentes, que apesar do grande esforço desenvolvido para manter o edifício em boas condições, não tem sido bem sucedido, uma vez que o edifício se encontra degradado e em mau estado de conservação.

Este vazio de dimensão considerável que alberga um dos melhores miradouros para a linha de água, torna-se numa oportunidade de criar uma nova centralidade para a população local.

Tendo Portugal, e em particular o concelho de Oeiras, uma taxa de envelhecimento elevada, cresce a vontade de perceber como a arquitetura pode ajudar nestes processos de requalificação de preexistências.

A criação de novos espaços públicos e de convívio podem ser um núcleo dinamizador da cidade, conseguindo agrupar diversas atividades e pessoas. Seleccionam-se como caso de estudo as Baterias da Lage e Fontaínhas para a sua reabilitação e por sua vez para implementação de um espaço público de carácter intergeracional.

PALAVRAS-CHAVE

Arquitetura militar; Baterias; Reabilitação; Relação intergeracional; Oeiras

(6)

(7)

Village of Oeiras.

These sets were built to protect Lisbon city, forming part of a complex defensive system that contributed to the defence of Tagus Coast.

Currently, the Lage Battery is run and occupied by the Association of Commands, which has managed to keep the battery building in good condition. The Battery of Fontaínhas is in operation like a set of houses of shelter, or camping of housing, directed by a group of residents, that in spite of the great effort developed to maintain the building in good conditions, has not been successful, since the building is in poor condition.

This considerable void, which houses one of the best viewpoints for the water line, becomes an opportunity to create a new centrality for the population.

Having Portugal, and in particular the municipality of Oeiras, a high rate of aging, the desire to understand how architecture can help in these pre-existing requalification processes.

The creation of new public and social spaces can be a dynamic nucleus of the city, managing to group diverse activities and people.

The Batteries of Lage and Fontaínhas are selected a a case studies for their rehabilitation and in turn for the implementation of a public space of intergenerational character.

KEYWORDS

Military architecture; Batteries; Rehabilitation; Intergenerational relationship; Oeiras

(8)

(9)

académico. Agradeço-lhes o orgulho transmitido e força dada desde o primeiro dia, sem eles nada teria sido possível. A eles dedico este trabalho, como forma de retribuição aos valores transmitidos.

Aos meus avós,

Que a meio deste percurso partiram, mas que tanto orgulho tinham em mim.

Ao meu orientador,

Agradeço ao Professor José Aguiar por ter aceite

pertencer a este trabalho. Pela constante

disponibilidade, que sempre me foi concedida aquando solicitada. Pelo interesse demonstrado e conhecimentos transmitidos durante o decorrer dos acompanhamentos, acrescentando valor ao resultado final.

Aos meus amigos,

Agradeço-lhes por terem feito parte do meu percurso académico cheio de amizade e companheirismo. Agradeço-lhes todas as conversas e todas as discussões informais, que ajudaram, de uma forma ou outra, ater novas ideias e novas formas de abordar as diferentes problemáticas da arquitetura.

E, além de tudo e todos, ao Gustavo,

Pelo apoio emocional, pelo companheirismo, pelo incentivo, pelo espírito crítico, pela amizade.

(10)

(11)

XI ÍNDICE DE FIGURAS 1. INTRODUÇÃO 1.1. TEMA 1.2. PROBLEMÁTICA 1.3. METODOLOGIA E ESTRUTURA 2. O TERRITÓRIO

2.1. A DEFESA DA COSTA DE LISBOA 2.1.1. O SISTEMA DEFENSIVO MEDIEVAL 2.1.2. O SISTEMA DEFENSIVO MODERNO 2.2. ENQUADRAMENTO DAS BATERIAS MILITARES 2.2.1. A BATERIA DA LAGE

2.2.1. A BATERIA DAS FONTAINHAS

2.3. SÍNTESE: DA DEFESA À PAISAGEM CULTURAL

3. O LUGAR

3.1. LEITURA HISTÓRICA

3.1.1. A PAISAGEM E O EDIFICADO

3.1.2. A LINHA DE COMBOIO E A ESTRADA MARGINAL 3.2. LEITURA FORMAL 3.2.1. EVOLOÇÃO MORFOLÓGICA 3.2.2. GEOLOGIA 3.2.3. TOPOGRAFIA E DECLIVES 3.2.4. HIDROGRAFIA 3.2.5. ANÁLISE FUNCIONAL

3.2.6. ANÁLISE DE ESPAÇOS VACANTES 3.2.7. ANÁLISE DE PATRIMÓNIO MILITAR

3.3. SÍNTESE: MEMÓRIAS DE REFERÊNCIA PROJETUAL

4. RELAÇÕES INTERGERACIONAIS

4.1. DEFINIÇÃO DO CONCEITO

4.2. CONTEXTUALIZAÇÃO DEMOGRÁFICA 4.2.1. O CASO DE PORTUGAL

4.2.2. O CASO DE OEIRAS

4.3. SÍNTESE: BENEFÍCIOS DA APRENDIZAGEM INTERGERACIONAL

5. REABILITAÇÃO

5.1. CONCEITO DE REABILITAÇÃO

5.2. REABILITAÇÃO EM PATRIMÓNO MILITAR 5.2.1. CONCEITO DE PATRIMÓNIO MILITAR 5.2.2. COMO INTERVIR EM PATRIMÓNIO MILITAR

5.3. SÍNTESE: REABILITAÇÃO COMO REAJUSTE A SOCIEDADE XIII 3 3 4 4 7 9 10 14 17 19 20 24 27 28 28 40 41 42 44 45 46 48 50 52 54 57 57 59 59 60 63 65 66 67 67 68 69

(12)

6. REFERÊNCIAS DE PROJETO

6.1. Bunkers del Carmel

O PATRIMÓNIO MILITAR COMO MIRADOURO NATURAL 6.2. BATTERY PARK:

O PATRIMÓNIO MILITAR COMO ESPAÇO PÚBLICO 6.3. QUARTIERE INTERGERAZIONALE, HABITAÇÃO E CONVIVÊNCIA INTERGERACIONAL EM COLDRERIO: PROGRAMA INTERGERACIONAL

6.4. PLATAFORMA TEJO:

RECONECTAR COM A FRENTE MARITIMA 6.5. FUNDAÇÃO CALOUSTE GULBENKION: OS PERCURSOS

6.6. FUNDAÇÃO DE SERRALVES: O PROGRAMA

7. PROPOSTA

7.1. REQUALIFICAÇÃO URBANA

7.1.1. O ESPAÇO PÚBLICO COMO ELEMENTO REVITALIZADOR DA CIDADE

7.1.2. MOMENTOS DE CONTEMPLAÇÃO

7.2. UM PARQUE INTERGERACIONAL PARA A CIDADE 7.2.1. O PROGRAMA

7.2.2. A ORDEM COMPOSITIVA DO ESPAÇO

7.2.3. ESTRATEGIA DE RECONECÇÃO COM A FRENTE MARITIMA

7.3. AS BATERIAS MILITARES COMO PONTOS DE FIXAÇÃO DO PROJETO

7.3.1. PROGRAMA DA BATERIA DA LAGE

7.3.2. PROGRAMA DA BATERIA DAS FONTAINHAS

8. CONSIDERAÇÕES FINAIS FONTES DOCUMENTAIS GLOSSÁRIO ANEXOS XII 71 72 74 76 78 80 82 85 85 87 89 91 93 99 102 104 105 110 115
