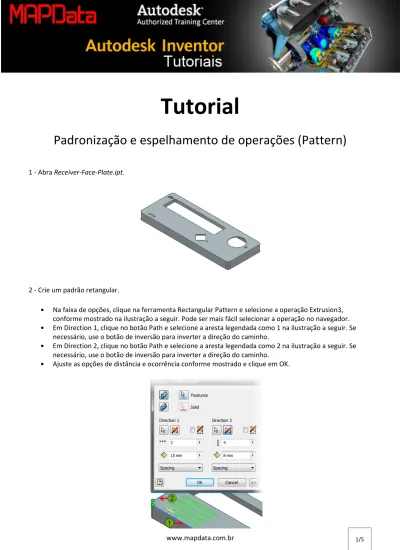

Tutorial
Padronização e espelhamento de operações (Pattern)
1 - Abra Receiver-Face-Plate.ipt.
2 - Crie um padrão retangular.
•
Na faixa de opções, clique na ferramenta Rectangular Pattern e selecione a operação Extrusion3, conforme mostrado na ilustração a seguir. Pode ser mais fácil selecionar a operação no navegador.
•
Em Direction 1, clique no botão Path e selecione a aresta legendada como 1 na ilustração a seguir. Se necessário, use o botão de inversão para inverter a direção do caminho.
•
Em Direction 2, clique no botão Path e selecione a aresta legendada como 2 na ilustração a seguir. Se necessário, use o botão de inversão para inverter a direção do caminho.
•
Ajuste as opções de distância e ocorrência conforme mostrado e clique em OK.
3 - Compartilhe um esboço para usar como caminho de padrão.
•
A operação Hole3 foi criada em um esboço que pode ser usado como caminho para o próximo padrão. No navegador, expanda a operação Hole3 para expor a operação Sketch9.
•
Clique com o botão direito do mouse na operação Sketch9. Clique em Share Sketch. Essa ação disponibiliza o esboço para outras operações.
4 - Crie um padrão usando um esboço como caminho.
•
Na faixa de opções, clique na ferramenta Rectangular Pattern e, no navegador, selecione Hole3.
•
Na caixa de diálogo Rectangular Pattern, em Direction 1, clique no botão Path.
•
Selecione o esboço compartilhado conforme mostra a ilustração a seguir.
www.mapdata.com.br 5 - Continue a criação do padrão a partir da etapa anterior.
•
Em Direction 1, na lista Spacing, selecione Curve Length.
•
Na caixa Number of Occurrences, digite 8. Clique em OK.
6 - No navegador, clique com o botão direito do mouse em Sketch9. Clique em Visibility no menu de atalho para desativar a visibilidade do esboço compartilhado.
7 - Crie um padrão circular de um furo.
•
Na faixa de opções, clique em Circular Pattern.
•
Selecione a operação de furo conforme mostrado na ilustração a seguir.
8 - Na caixa de diálogo Circular Pattern, clique no botão Rotation Axis e selecione a face interna do furo grande conforme mostrado.
9 - Em Number of Occurrences, digite 10 . Clique em OK.
www.mapdata.com.br
10 - Algumas das ocorrências recém-criadas não são necessárias. Você pode suprimi-las expandindo a operação no navegador.
•
No navegador, expanda a operação Circular Pattern2 para expor as ocorrências.
•
