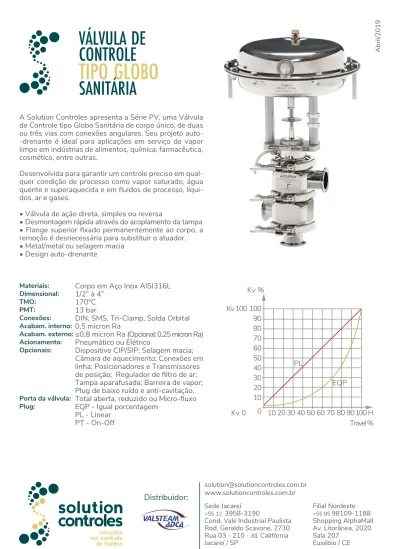

TIPO GLOBO VÁLVULA DE CONTROLE SANITÁRIA. Distribuidor:

Abril/2019 Materiais: Dimensional: TMO: PMT: Conexões: Acabam. interno: Acabam. externo: Acionamento: Opcionais: Porta da válvula: Plug:

Corpo em Aço Inox AISI316L 1/2” à 4”

170°C 13 bar

DIN, SMS, Tri-Clamp, Solda Orbital 0,5 micron Ra

≤0,8 micron Ra (Opcional: 0,25 micron Ra) Pneumático ou Elétrico

Dispositivo CIP/SIP; Selagem macia; Câmara de aquecimento; Conexões em linha; Posicionadores e Transmissores de posição; Regulador de filtro de ar; Tampa aparafusada; Barreira de vapor; Plug de baixo ruído e anti-cavitação. Total aberta, reduzido ou Micro-fluxo EQP - Igual porcentagem

PL - Linear PT - On-Off

VÁLVULA DE

CONTROLE

SANITÁRIA

TIPO GLOBO

A Solution Controles apresenta a Série PV, uma Válvula de Controle tipo Globo Sanitária de corpo único, de duas ou três vias com conexões angulares. Seu projeto auto--drenante é ideal para aplicações em serviço de vapor limpo em indústrias de alimentos, química, farmacêutica, cosmético, entre outras.

Desenvolvida para garantir um controle preciso em qual-quer condição de processo como vapor saturado, água quente e superaquecida e em fluidos de processo, líqui-dos, ar e gases.

• Válvula de ação direta, simples ou reversa

• Desmontagem rápida através do acoplamento da tampa • Flange superior fixado permanentemente ao corpo, a remoção é desnecessária para substituir o atuador. • Metal/metal ou selagem macia

• Design auto-drenante

Distribuidor:

Cond. Vale Industrial Paulista Rod. Geraldo Scavone, 2730 Rua 03 - 210 - Jd. Califórnia Jacareí / SP Filial Nordeste +55 85 98109-1188 Shopping AlphaMall Av. Litorânea, 2020 Sala 207 Eusébio / CE Kv % Kv 100 Kv 0 Travel % PL EQP 10 20 30 40 50 60 70 80 90100 0 _H 100 90 80 70 60 50 40 30 20 10

MODELO PV926A MODELO PV926H Tam. ½” ¾” 1” 1.½” 2” B2 41 46 49 70 72 F 25 25 50,5 50,5 64 A1 C G 61 61 61 77 77 A2 H 66 66 66 85 87 B1 41 46 49 62 62 51 53 58 68 75 12,7 19,05 25,4 38,1 50,8 9,4 15,75 22,1 34,8 47,5 Tipo PA205 PA280 PA340 D 235 240 265 øE 210 275 335 Peso 5,7Kg 8,8Kg 14,3Kg Peso 1,9Kg 2Kg 2,2Kg 3,7Kg 4,2Kg Tam. ½” ¾” 1” 1.½” 2” 2.½” 3” 4” B2 41 51 57 70 78 98 109 125 F 25 25 50,5 50,5 64 77,5 91 119 A1 C G 52 52 54 68 68 72 92 92 A2 H 54 56 59 76 78 92 115 119 B1 41 45 49 62 65 78 86 99 51 53 58 63 68 75 95 107 12,7 19,05 25,4 38,1 50,8 63,5 76,2 101,6 9,4 15,75 22,1 34,8 47,5 60,2 72,9 97,38 I M40x1,5 M40x1,5 M40x1,5 M40x1,5 M40x1,5 M40x1,5 M45x1,5 M45x1,5 Tipo PA205 PA280 PA340 PA435 D 235 240 265 295 øE 210 275 335 430 Peso 5,7Kg 8,8Kg 14,3Kg 24,5Kg Peso 1,3Kg 1,4Kg 1,6Kg 2,8Kg 3,1Kg 4Kg 8,4Kg 10,9Kg I 45mm 25mm C B1 A1 F H I 45mm 25mm C B2 A2 G H øE D M40x1,5 45mm 25mm C B1 A1 F H 45mm M40x1,5 H A2 G 25mm C B2 øE D

Tam. ½” ¾” 1” 1.¼” 1.½” 2” 2.½” 3” 4” B2 65 65 66 71 74 80 92 106 116 B3 78 80 84 91 97 107 126 154 173 A1 A3 B0 45 45 55 56 64 72 86 109 119 B1 B1 45 45 55 56 64 72 86 109 119 A2 57 57 55 69 77 83 92 92 98 70 72 63 88 74 82 104 109 124 34 34 36 40 45 51 64 71 80 50 50 55 62 73 85 110 125 144 C 56 56 59 63 69 75 92 100 109 G 19 23 29 35 41 53 70 85 104 H 16 20 26 32 38 50 66 81 100 I M40x1,5 M40x1,5 M40x1,5 M40x1,5 M40x1,5 M40x1,5 M45x1,5 M45x1,5 M45x1,5 Peso 2,1Kg 2,3Kg 2,7Kg 3,8Kg 3,9Kg 5,1Kg 9,9Kg 10,9Kg 16,2Kg

PV928L

PV928H

PV928MV

PV928MH

PV928D

Dimensões face a face não são padronizadas. Dimensões diferentes disponíveis a pedido. Legenda:

A (1) - B (1) - Solda tubular DIN 11866 Série A (DIN 11850). A (2) - B (2) - Anilha de fixação DIN 32676 Série A.

A (3) - B (3) - Anilha macho higiênica DIN 11851, para tubo DIN 11866 Série A (DIN 11850). Alternativa: Anilha de rosca macho asséptica DIN 11864 Série 1 Forma A, para tubo DIN 11866 Série A (DIN 11850). Outras dimensões e padrões sob consulta.

* O peso é baseado na válvula padrão V928L com conexões de solda de tubo.

** Configuração com conexões sobrepostas somente possíveis para projeto de solda de tubo.

MODELO PV928 Tipo PA205 PA280 PA340 PA435 D 235 240 265 295 øE 210 275 335 430 Peso Kg. 5,7 8,8 14,3 24,5

COEFICIENTES DE TAXA DE FLUXO Kvs Seat Ø (mm) Modelo PV926A PV928H PV926H 4 * 4 * 4 * 8 * 8 * 8 * 12 12 15 19 25 32 38 47 4 * 4 * 4 * 8 * 8 * 8 * 12 12 15 19 25 32 38 47 50 65 76 96 4 * 4 * 4 * 8 * 8 * 8 * 12 12 15 19 25 32 38 50 65 76 96 1” -2,8 3,7 5,2 7 -2,8 3,7 5,2 7 -3 4 6,5 8,7 12 -2.1/2” -31 34,6 41 49 -23 31 34,6 49 63,4 -Valve stroke (mm) 1.1/4” 3” 7,5 15 15 20 30 20 30 1/2” Sizes1.1/2” 4” 0,1 0,25 0,5 1 1,5 2 -0,1 0,25 0,5 1 1,5 2 -0,1 0,25 0,5 1 1,5 2 2,3 2,9 4,2 -3/4” 2” -2 2,3 2,9 4,2 -2 2,3 2,9 4,2 -2,4 2,8 3,7 5,2 7 -4,3 7,8 9,8 14,7 17,8 -7,8 9,8 14,7 17,8 -7,8 9,8 14,7 17,8 -8,4 11,2 18 21 22,2 -21,2 25,4 27,7 34,7 -21,1 25,4 27,7 34,7 -12,3 21,1 25,4 27,7 40,1 -40,8 49,2 61 63,4 -34 40,8 61 79,2 89,7 -54,1 68 91 112,1 136,7 -44,7 68 91 112,1 136,7 Para conversão Kvs = Cv (US) x 0,855 * Microfluxo disponível somente com característica linear contornada

PV926A PV928 Atuador em aço inoxidável Atuador com pitura eletrostática Corpo e capô apertados Facilmente destacável Design livre de

purgadores Ausênciade intervalo

entre o capô e a vedação do eixo Adequado para CIP e SIP Portas opcionais de injeção de vapor (barreira de vapor) Tipo L: •2 vias Conexão vertical. Com sua entrada vertical, possui assento integrado e o fluxo deve estar sempre contra a direção de fecha-mento do plug.

Câmara de aquecimento opcional (para manter a tempera-tura necessária para o produto que flui através da válvula). PV926H

Todos os materiais de vedação molha-dos cumprem os regulamentos da FDA e são conformes USP Classe VI.

Tipo H: •2 vias •2 corpos Conexão horizon-tal. O assento da válvu-la é colocado entre os dois corpos prin-cipais. A configura-ção com conexões sobrepostas só é possível para o projeto de solda por tubo. Tipo MH: •3 vias •3 corpos Projetada para fluxo de mistura ou desvio. Conexão horizontal. Tipo MH: •3 vias •2 corpos Projetada para fluxo de mistura ou desvio. Conexão vertical. Tipo D: •3 vias •3 corpos Projetada para desvio de fluxo. Conexão horizon-tal. COMPONENTES
