Analogia de Mohr Vigas Contínuas

(1)

FACULDADE DE ENGENHARIA SÃO PAULO - FESP

CE2— ESTABILIDADE DAS CONSTRUÇÕES II

Analogia de Mohr

Vigas Contínuas

(2)

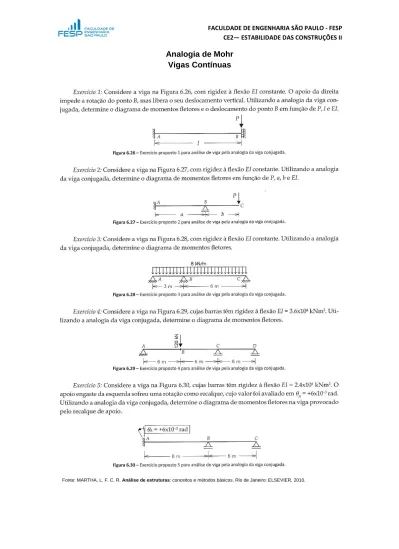

Fonte: MARTHA, L. F. C. R. Análise de estruturas: conceitos e métodos básicos. Rio de Janeiro: ELSEVIER, 2010.

EXERCÍCIO 8 Determinar para as vigas contínuas indicadas abaixo os diagramas de estado (MOMENTOS FLETORES e

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 800 mm.

(3)

FACULDADE DE ENGENHARIA SÃO PAULO - FESP

CE2— ESTABILIDADE DAS CONSTRUÇÕES II

(4)

(5)

FACULDADE DE ENGENHARIA SÃO PAULO - FESP

CE2— ESTABILIDADE DAS CONSTRUÇÕES II

Resposta: UYmín= 4,07 mm / RZA= 0,00097 rad / RZB= 0,00069 rad.

(6)

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 800 mm para o primeiro tramo e 200 x 800 mm para o segundo tramo.

Resposta: UYmín= 4,69 mm / RZA= 0,00126 rad / RZB= 0,00042 rad.

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados recalque do apoio esquerdo  0,04 m, módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 800 mm.

(7)

FACULDADE DE ENGENHARIA SÃO PAULO - FESP

CE2— ESTABILIDADE DAS CONSTRUÇÕES II

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados recalque do apoio interno 0,02 m, módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 800 mm.

Resposta: UYmín= 25 mm (8,11m do apoio esquerdo) / RZA= 0,0049 rad / RZB 0,0026 rad.

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados rotação imposta no engaste 0,0001 rad, módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 800 mm.

(8)

(9)

FACULDADE DE ENGENHARIA SÃO PAULO - FESP

CE2— ESTABILIDADE DAS CONSTRUÇÕES II

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 400 mm para o primeiro tramo e 200 x 400 mm para o segundo tramo.

Resposta: UYmín= 6 mm (3,5m do apoio esquerdo)/ RZA= 0,00268 rad / RZB= 0,00057 rad / RZc= 0,00022rad.

FORÇAS CORTANTES), as reações de apoio e os deslocamentos (translação e rotação), utilizando a ANALOGIA DE MOHR. Dados recalque do apoio esquerdo 0,06 m, módulo de elasticidade E=100 GPa e seção transversal retangular 100 x 400 mm.
