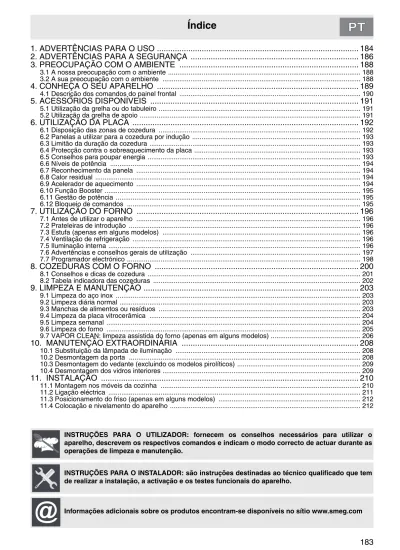

1. ADVERTÊNCIAS PARA O USO ... 184
2. ADVERTÊNCIAS PARA A SEGURANÇA ... 186
3. PREOCUPAÇÃO COM O AMBIENTE ... 188
3.1 A nossa preocupação com o ambiente ... 188
3.2 A sua preocupação com o ambiente ... 188
4. CONHEÇA O SEU APARELHO ... 189
4.1 Descrição dos comandos do painel frontal ... 190
5. ACESSÓRIOS DISPONÍVEIS ... 191
5.1 Utilização da grelha ou do tabuleiro ... 191
5.2 Utilização da grelha de apoio ... 191
6. UTILIZAÇÃO DA PLACA ... 192
6.1 Disposição das zonas de cozedura ... 192
6.2 Panelas a utilizar para a cozedura por indução ... 193
6.3 Limitão da duração da cozedura ... 193
6.4 Protecção contra o sobreaquecimento da placa ... 193
6.5 Conselhos para poupar energia ... 193
6.6 Níveis de potência ... 194 6.7 Reconhecimento da panela ... 194 6.8 Calor residual ... 194 6.9 Acelerador de aquecimento ... 194 6.10 Função Booster ... 195 6.11 Gestão de potência ... 195 6.12 Bloqueio de comandos ... 195
7. UTILIZAÇÃO DO FORNO ... 196
7.1 Antes de utilizar o aparelho ... 196
7.2 Prateleiras de introdução ... 196
7.3 Estufa (apenas em alguns modelos) ... 196
7.4 Ventilação de refrigeração ... 196
7.5 Iluminação interna ... 196
7.6 Advertências e conselhos gerais de utilização ... 197
7.7 Programador electrónico ... 198
8. COZEDURAS COM O FORNO ... 200
8.1 Conselhos e dicas de cozedura ... 201
8.2 Tabela indicadora das cozeduras ... 202
9. LIMPEZA E MANUTENÇÃO ... 203
9.1 Limpeza do aço inox ... 203
9.2 Limpeza diária normal ... 203
9.3 Manchas de alimentos ou resíduos ... 203
9.4 Limpeza da placa vitrocerâmica ... 204
9.5 Limpeza semanal ... 204
9.6 Limpeza do forno ... 205
9.7 VAPOR CLEAN: limpeza assistida do forno (apenas em alguns modelos) ... 206
10. MANUTENÇÃO EXTRAORDINÁRIA ... 208
10.1 Substituição da lâmpada de iluminação ... 208
10.2 Desmontagem da porta ... 208
10.3 Desmontagem do vedante (excluindo os modelos pirolíticos) ... 209
10.4 Desmontagem dos vidros interiores ... 209
11. INSTALAÇÃO ... 210
11.1 Montagem nos móveis da cozinha ... 210
11.2 Ligação eléctrica ... 211
11.3 Posicionamento do friso (apenas em alguns modelos) ... 212
11.4 Colocação e nivelamento do aparelho ... 212
INSTRUÇÕES PARA O UTILIZADOR: fornecem os conselhos necessários para utilizar o aparelho, descrevem os respectivos comandos e indicam o modo correcto de actuar durante as operações de limpeza e manutenção.
INSTRUÇÕES PARA O INSTALADOR: são instruções destinadas ao técnico qualificado que tem de realizar a instalação, a activação e os testes funcionais do aparelho.
1. ADVERTÊNCIAS PARA O USO
Este manual constitui parte integrante do aparelho. É necessário conservá-lo íntegro e ao seu alcance durante todo o ciclo de vida do aparelho. Aconselhamos uma leitura atenta deste manual e de todas as indicações nele contidas antes de utilizar o aparelho. A instalação deverá ser feita por pessoal qualificado de acordo com as normas vigentes. Este aparelho destina-se a um uso doméstico e respeita as directivas CEE actualmente em vigor. O aparelho foi concebido para exercer as seguintes funções:
cozinhar e aquecer alimentos; quaisquer outras utilizações são consideradas impróprias.
Estas instruções são apenas válidas para os países de destino cujos símbolos de identificação estão descritos na capa do presente manual.
Não obstrua as aberturas e as fendas de ventilação e de eliminação do calor; podem surgir problemas no funcionamento.
Nunca utilize este aparelho para aquecer os ambientes.
Este aparelho dispõe da marca de conformidade nos termos da directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (Waste Electrical and Electronic Equipment -WEEE).
Esta directiva define as normas para a recolha e reciclagem dos resíduos de equipamentos eléctricos e electrónicos válidas em todo o território da união europeia.
A posição da placa de identificação, com os dados técnicos, o número de matrícula e a sinalização está colocada de forma visível na gaveta (onde presente) ou atrás do aparelho. Na brochura, encontra-se uma cópia da chapa: Aconselha-se a aplicá-la no espaço apropriado no verso da capa. A chapa nunca deverá ser removida.
Antes de pôr o aparelho a funcionar, é obrigatório remover todas as etiquetas e películas protectoras que se encontrem nas superfícies externas.
Evite absolutamente a utilização de esfregões metálicos e raspadores cortantes para não danificar as superfícies. Utilize os produtos normais, não abrasivos, servindo-se eventualmente de utensílios de madeira ou de plástico. Enxagúe muito bem e seque com um pano macio. Evite deixar secar dentro do forno restos de alimentos à base de açúcar (por ex.: compota); se secar por muito tempo, poderá danificar o esmalte que recobre o interior do forno.
Preste atenção para não derramar sobre a placa substâncias ácidas como sumo de limão ou vinagre.
Não utilize loiças ou recipientes construídos com material plástico. As temperaturas elevadas atingidas no interior do forno poderão derreter este material causando danos ao aparelho.
Todas as vezes que terminar a utilização do aparelho, verifique sempre se os botões de comando estão na posição “zero” (desligada).
Não utilize latas de conservas ou recipientes fechados no aparelho. Durante a cozedura podem ocorrer pressões excessivas no interior dos recipientes criando perigos de explosão.
Durante a cozedura, não cubra o fundo do forno com folhas de papel de alumínio ou estanho e não coloque panelas ou tabuleiros de modo a evitar danos na superfície esmaltada.
Não apoie panelas com fundo não perfeitamente plano e regular sobre a placa de cozedura. A instabilidade dos recipientes poderá ser fonte de queimaduras.
Não se apoie ou sente sobre a porta aberta do aparelho. O peso excessivo poderá comprometer a estabilidade.
O aparelho aquece muito durante a utilização. Para qualquer operação aconselha-se vivamente a utilização de luvas térmicas adequadas resistentes ao calor.
Não utilize a placa de cozedura se no forno estiver a decorrer o processo de pirólise (onde presente).
A superfície em vitrocerâmica é muito resistente aos choques. Mas evite que objectos sólidos e duros caiam sobre a superfície de cozedura, pois poderão provocar quebra se forem pontiagudos.
Preste atenção para que não fiquem objectos encaixados na porta do forno.
Não abra a estufa (onde presente) enquanto o forno estiver aceso e ainda quente. As temperaturas dentro deste compartimento podem ser muito elevadas.
Se durante uma cozedura as superfícies ainda estiverem muito quentes, não deite água nos tabuleiros. O vapor de água poderá causar queimaduras graves e danos nas superfícies esmaltadas.
Todas as cozeduras devem ser efectuadas com a porta fechada. A saída de calor pode ser fonte de perigos.
O fabricante declina qualquer responsabilidade por eventuais ferimentos em pessoas ou danos em objectos, provocados pelo não cumprimento das normas supracitadas ou pela modificação de qualquer peça do aparelho e utilização de peças sobressalentes não originais.
2. ADVERTÊNCIAS PARA A SEGURANÇA
Consulte as normas de segurança para os aparelhos eléctricos ou a gás e as funções de ventilação nas instruções para instalação. No seu interesse e para sua segurança, está determinado por lei que a instalação e a assistência a todos os aparelhos eléctricos e a gás sejam efectuadas por pessoal qualificado em conformidade com as normas vigentes. Os nossos instaladores reconhecidos garantem um trabalho satisfatório.
Os equipamentos a gás ou eléctricos devem ser sempre desligados por pessoas competentes.
Antes de ligar o aparelho à corrente eléctrica, compare os dados indicados na chapa com os da própria corrente eléctrica.
Assim que o aparelho for instalado sobre uma plataforma elevada, firme-o com os adequados sistemas de fixação.
Antes de realizar os trabalhos de instalação / manutenção, assegure-se que o aparelho esteja desligado da corrente eléctrica.
Os aparelhos de cozedura quando instalados sobre veículos (por exemplo autocaravanas, roulottes, etc.) devem ser utilizados exclusivamente quando parados.
Instale o aparelho de forma que ao abrir as gavetas ou portas dos móveis colocados à altura da placa de cozedura, não se possa acidentalmente entrar em contacto com as panelas colocadas sobre as mesmas.
Logo após a instalação, faça um teste rápido de funcionamento do aparelho, seguindo as instruções que damos à frente. Se o aparelho não funcionar, desligue-o da rede eléctrica e contacte o centro de assistência técnica mais próximo.
A ficha para ligar ao cabo de alimentação e a respectiva tomada devem ser do mesmo tipo e em conformidade com as normas em vigor. A tomada deverá ficar acessível com o aparelho encastrado.
Nunca desligue a ficha puxando-a pelo cabo.
Quando o cabo de alimentação estiver danificado, contacte imediatamente o serviço de assistência técnica que procederá à sua substituição.
É obrigatória a ligação à terra de acordo com as modalidades previstas pelas normas de segurança da instalação eléctrica.
O aparelho e as suas partes acessíveis tornam-se quentes durante o uso. Preste atenção para não tocar nos elementos quentes. Manter as crianças com idade inferior aos 8 anos afastadas, a não ser que estejam permanentemente vigiadas.
Os portadores de pacemaker ou de outros dispositivos semelhantes devem assegurar-se que o funcionamento dos seus equipamentos não seja prejudicado pelo campo indutivo, cuja gama de frequência está compreendida entre 20 e 50 kHz.
Com respeito a disposição respeitante à compatibilidade electromagnética, a placa de cozedura por indução electromagnética pertence ao grupo 2 e à classe B (EN 55011).
Nunca coloque objectos inflamáveis no forno: se fosse acidentalmente aceso, poderia provocar um incêndio.
O aparelho destina-se a ser utilizado por pessoas adultas. Não permita que as crianças se aproximem dele ou que o utilizem para as suas brincadeiras.
IMPORTANTE: Tenha muito cuidado com as crianças, porque dificilmente podem ver a indicação de
calor residual. Após a utilização, as zonas de cozedura permanecem muito quentes durante um certo período de tempo, mesmo se desligadas. Evite que as crianças toquem na placa.
O uso deste aparelho é permitido às crianças a partir dos 8 anos e às pessoas com capacidades físicas e mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou instruídas em relação ao uso em segurança do aparelho e se lhes conhecerem os riscos associados. Não permitir que as crianças brinquem com o aparelho. Não permitir que as crianças não vigiadas realizem as operações de limpeza e de manutenção.
Se se formarem rachaduras, fissuras ou se a superfície de cozedura em vitrocerâmica ficar quebrada, desligue imediatamente o aparelho. Desligue a alimentação eléctrica e chame o Serviço técnico.
Não deixe a placa de cozedura de indução ligada sem vigilância.
Nunca tente reparar o aparelho por conta própria. Todas as reparações devem ser efectuadas por um técnico autorizado ou junto de um centro de assistência autorizado. A utilização incorrecta das ferramentas poderá ser fonte de perigo.
Este aparelho não deve ser controlado por meio do controlo de um temporizador externo ou por um sistema separado de controlo à distância.
Tenha em atenção o aquecimento rápido das zonas de cozedura. Evite que as panelas cozinhem vazias. Perigo de sobreaquecimento.
As gorduras e os óleos podem pegar fogo se sobreaquecerem. Recomenda-se, por isso, que não se afaste durante a preparação dos alimentos que contenham óleos ou gorduras. Em caso dos óleos ou das gorduras pegarem fogo, nunca apague com água. Coloque a tampa sobre a panela e desligue a zona de cozedura.
Preste atenção ao utilizar na cozinha aparelhos eléctricos adicionais (por ex: batedeiras, tostadeiras, etc.). Os cabos de ligação não devem entrar em contacto com as zonas de cozedura quentes.
Não utilize jactos de vapor para limpar o aparelho.
O vapor poderá atingir as partes eléctricas, danificando-as, e provocar curtos-circuitos.
Não coloque objectos metálicos, como loiças ou talheres, na superfície da placa de cozedura por indução, pois poderão sobreaquecer. Perigo de queimaduras.
Não vaporize produtos de spray nas proximidades do electrodoméstico quando este se encontrar em funcionamento. Não utilize produtos de spray enquanto o produto ainda estiver quente. O gás contido no spray poderia incendiar-se.
O fabricante declina qualquer responsabilidade por eventuais ferimentos em pessoas ou danos em objectos, provocados pelo não cumprimento das normas supracitadas ou pela modificação de qualquer peça do aparelho e utilização de peças sobressalentes não originais.
3. PREOCUPAÇÃO COM O AMBIENTE
3.1
A nossa preocupação com o ambiente
De acordo com as Directivas 2002/95/CE, 2002/96/CE, 2003/108/CE, respeitantes à redução do uso de substâncias perigosas nos aparelhos eléctricos e electrónicos, bem como à eliminação dos resíduos, o símbolo do caixote com uma cruz colocado no aparelho indica que o produto, no fim da sua vida útil, deve ser recolhido em separado dos outros resíduos. O utilizador deverá, portanto, destinar o aparelho em fim de vida aos centros adequados de recolha selectiva dos resíduos eléctricos e electrónicos, ou entregá-lo ao revendedor no momento da compra de um aparelho equivalente, na razão de um para um. A recolha selectiva apropriada para o encaminhamento do aparelho destinado à reciclagem, ao tratamento e à eliminação ecologicamente compatível contribuem para evitar possíveis efeitos negativos no ambiente e na saúde e favorecer a reciclagem dos materiais de que é composto o aparelho. A eliminação abusiva do produto por parte do utilizador acarreta a aplicação de sanções administrativas.
O aparelho não contém substâncias em quantidades tais que possam ser consideradas perigosas para a saúde e para o ambiente, em conformidade com as directivas europeias em vigor.
3.2
A sua preocupação com o ambiente
Na embalagem dos nossos aparelhos são utilizados materiais não poluentes, por conseguinte, compatíveis com o ambiente e recicláveis. Pedimos a sua colaboração para uma eliminação correcta da embalagem. Informe-se junto do seu revendedor ou das organizações competentes da sua área sobre os endereços dos centros de recolha, reciclagem e eliminação.
Não abandone ou deixe sem vigilância a embalagem ou partes da mesma. Estas podem constituir um perigo de asfixia para as crianças, especialmente os sacos de plástico.
Também é necessário eliminar correctamente o seu aparelho velho.
Importante: entregue o aparelho a uma empresa da área autorizada para recolha dos
electrodomésticos inutilizados. Uma eliminação correcta permite uma recuperação inteligente de materiais valiosos.
Antes de deitar fora o seu aparelho é importante tirar as portas e deixar as prateleiras nas posições originais de utilização, para evitar que as crianças, ao brincarem, possam ficar presas no seu interior. Além disso, é preciso cortar o cabo de ligação à rede eléctrica e removê-lo juntamente com a ficha.
4. CONHEÇA O SEU APARELHO
Placa de cozedura Painel de comandos Vedante do forno
Lâmpada do forno (dupla em alguns modelos)
Sensor da porta (apenas em alguns modelos)
Armações de suporte das grelhas/ tabuleiros
Ventoinha
Protecção superior (apenas em alguns modelos)
4.1
Descrição dos comandos do painel frontal
4.1.1 Relógio programador
Por meio do relógio programador é possível visualizar a hora actual, definir um contador de minutos ou uma cozedura programada.
O contador de minutos não interrompe a cozedura. Só avisa o utilizador quando decorreram os minutos definidos.
4.1.2 Botão de selecção da temperatura
A escolha da temperatura de cozedura realiza-se rodando o botão no sentido horário para o valor desejado, compreendido entre 50° e 260°C.
Ao rodar o botão, a lâmpada indicadora começa a piscar assinalando a fase de pré-aquecimento. Um sinal acústico indicará o atingimento da temperatura seleccionada e a lâmpada indicadora pára de piscar, permanecendo sempre acesa. Em caso de alteração da temperatura, a lâmpada indicadora recomeçará a piscar.
Nos modelos pirolíticos, a lâmpada indicadora acende quando se inicia o ciclo automático de limpeza (pirólise) e permanece acesa enquanto o ciclo não estiver terminado.
4.1.3 Botão de selecção das funções
As diversas funções do forno são adaptadas às várias modalidades de cozedura. Após ter seleccionado a função desejada, defina a temperatura de cozedura através do botão do termóstato. Para maiores informações sobre as funções de cozedura, consulte: “8. COZEDURAS COM O FORNO”.
4.1.4 Botão de comando da zona de cozedura
Através destes botões é possível controlar as zonas de cozedura da placa por indução. Sobre cada botão está indicada a placa controlada. Rodar para a direita o botão para regular a potência de funcionamento da placa, que vai de um mínimo de 1 até um máximo de 9. A potência de funcionamento é indicada por um display situado sobre a placa de cozedura (o símbolo apresentado ao lado indica a zona de cozedura anterior esquerda).
5. ACESSÓRIOS DISPONÍVEIS
NOTA: Em alguns modelos nem todos os acessórios estão presentes.
Grelha: útil para apoiar
recipientes com alimentos para cozinhar.
Grelha para tabuleiro:
deve ser apoiada sobre o tabuleiro do forno, útil para a cozedura de alimentos cuja gordura possa pingar.
Tabuleiro do forno: útil
para recolher a gordura proveniente dos alimentos colocados na grelha sobre ele.
Tabuleiro do forno fundo: útil para cozer
bolos, pizzas e doces de forno.
Os acessórios do forno que possam entrar em contacto com os alimentos são construídos com materiais que respeitam as disposições das normas em vigor.
Acessórios a pedido:
• Através dos Centros de Assistência Autorizados é possível solicitar os acessórios originais fornecidos ou opcionais.
• Utilizar apenas acessórios originais do fabricante.
5.1
Utilização da grelha ou do tabuleiro
As grelhas ou os tabuleiros estão equipados com um bloqueio mecânico de segurança que lhes impede a extracção acidental. Para uma introdução correcta da grelha ou do tabuleiro, verifique se este bloqueio está voltado para baixo (como mostrado na figura ao lado). Para a extracção, levante ligeiramente na frente a grelha ou o tabuleiro.
O bloqueio mecânico (ou o friso, quando presente) deve estar sempre voltado para a parte de trás do forno.
Introduza delicadamente no forno as grelhas e os tabuleiros até à sua retenção.
Nos modelos com guias, limpe os tabuleiros antes de os utilizar pela primeira vez. A operação de limpeza impede que eventuais resíduos de fabricação possam deixar ligeiras abrasões nas paredes laterais da cavidade do forno durante a introdução do tabuleiro.
5.2
Utilização da grelha de apoio
A grelha de apoio é introduzida no interior do tabuleiro (como mostrado na figura). Deste modo é possível realizar cozeduras de alimentos recolhendo a gordura, separando-a do alimento que se está a cozinhar.
6. UTILIZAÇÃO DA PLACA
No momento da primeira ligação à rede eléctrica será realizado automaticamente um teste de funcionamento e acender-se-ão todas lâmpadas indicadoras durante alguns segundos.
Depois da utilização, desligar as placas utilizadas posicionando o respectivo botão em “O”. Nunca confiar apenas no detector de presença de panelas.
Não coloque objectos metálicos, como loiças ou talheres, na superfície da placa de cozedura por indução, pois poderão sobreaquecer e causar perigo de queimaduras.
Ter cuidado para não derramar açúcar ou misturas doces sobre a placa durante a cozedura ou de colocar materiais ou substâncias que possam fundir (plásticos, ou folhas de alumínio); se tal vier a acontecer, para evitar pôr em risco o estado da superfície, desligar imediatamente a zona de cozedura e limpar com o raspador fornecido enquanto a placa ainda está quente.
A placa é dotada de um gerador por indução em cada zona de cozedura. Cada gerador sob a superfície de cozedura em vitrocerâmica origina um campo electromagnético que induz uma corrente térmica para a base da panela. Na zona de cozedura por indução o calor não é então transmitido, mas criado directamente no interior do recipiente pelas correntes indutivas.
Vantagens da placa de cozedura por indução
- economia energética graças à transmissão directa da energia à panela (são necessárias loiças apropriadas em material magnetizável) em relação à cozedura eléctrica tradicional.
- maior segurança graças à transmissão de energia apenas ao recipiente colocado na placa de cozedura.
- elevado rendimento na transmissão de energia da zona de cozedura por indução à base da panela. - rápida velocidade de aquecimento.
- perigo reduzido de queimaduras, uma vez que a superfície de cozedura é aquecida apenas na base da panela; os alimentos que vazam não se amarram.
6.1
Disposição das zonas de cozedura
Zona Diâmetro exterior (mm) Potência absorvida máx. (W) * Potência absorvida na função Booster (W) *
145 1400 2200
180 1850 3000
210 2300 3700
6.2
Panelas a utilizar para a cozedura por indução
Os recipientes para a cozedura por indução devem ser de metal, possuir propriedades magnéticas e um fundo de dimensões suficientes.
Utilize apenas panelas com fundos adaptados para as placas por indução.
Recipientes adequados Recipientes inadequados
• Recipientes de aço esmaltado com fundo espesso.
• Recipientes em ferro fundido com fundo esmaltado.
• Recipientes em aço inoxidável multicamadas, aço ferrítico inoxidável e alumínio com fundo especial.
• Recipientes em cobre, aço inoxidável, vidro refractário, madeira, cerâmica e terracota.
Para verificar se as panelas são adequadas, basta aproximar um íman ao fundo: se este atrair à panela, esta é apropriada para a cozedura por indução. Se não dispuser de um íman pode-se colocar no recipiente uma pequena quantidade de água, poisá-lo sobre uma zona de cozedura e pôr a placa em funcionamento. Se no display aparecer o símbolo , significa que a panela não é adequada.
Use exclusivamente recipientes com o fundo perfeitamente plano. A utilização de panelas com fundo irregular pode comprometer a eficiência do sistema de aquecimento e até de impedir a detecção da panela sobre a placa.
6.3
Limitão da duração da cozedura
A placa de cozedura dispõe de um dispositivo automático que limita a duração do exercício.
Se não alterar a definição da zona de cozedura, a duração do funcionamento máximo de cada zona individual depende do nível de potência seleccionado.
Quando se activa o dispositivo para a limitação da duração do exercício, a zona de cozedura desliga-se, é emitido um breve sinal e se quente, será exibido o símbolo no display.
6.4
Protecção contra o sobreaquecimento da placa
Ao utilizar a placa de cozedura a toda a potência durante um longo período, as partes electrónicas podem ter dificuldade de arrefecimento se a temperatura ambiente for elevada. Para evitar que nas partes electrónicas se formem temperaturas muito elevadas, a potência da zona de cozedura será reduzida automaticamente.
6.5
Conselhos para poupar energia
A seguir damos-lhe alguns conselhos sobre como utilizar a placa de cozedura de forma eficaz e económica.
• O diâmetro da base da panela deve corresponder ao diâmetro da zona de cozedura.
• Ao comprar uma panela verifique se o diâmetro indicado se refere ao fundo ou à parte superior do recipiente, visto que este último é quase sempre maior que o do fundo.
• Quando se preparam pratos com tempos de cozedura longos, pode-se poupar tempo e energia utilizando uma panela de pressão, a qual permite, além disso, conservar as vitaminas contidas nos alimentos.
• Assegure-se que a panela de pressão contenha líquido suficiente, visto que o sobreaquecimento provocado pela sua ausência poderá danificar a panela e a zona de cozedura.
6.6
Níveis de potência
A potência da zona de cozedura pode ser regulada para vários níveis. No quadro, encontre as indicações relativas aos diversos tipos de cozedura.
Nível de potência Adequado para
0 Posição OFF
U Aquecimento de pratos
1 - 2 Cozedura de quantidades reduzidas de alimento
(potência mínima)
3 - 4 Cozedura
5 - 6 Cozedura de grandes quantidades de alimento,
grelhar peças maiores
7 - 8 Grelhar, fritar com farinha
9 Grelhar
P* Grelhar/ Dourar, cozer (potência máxima)
*ver a função Booster.
6.7
Reconhecimento da panela
Em caso de uma zona de cozedura não possuir qualquer panela ou se a panela for muito pequena, não é transmitida qualquer energia e no display aparecerá o símbolo .
Se na zona de cozedura se encontrar uma panela adequada, o sistema de reconhecimento reconhece a sua presença e liga a placa para o nível de potência definido, através do botão. A transmissão de energia também é interrompida quando se retira a panela da zona de cozedura (no display aparecerá o símbolo ). No caso de se pretender activar a função de reconhecimento da panela, apesar das dimensões reduzidas das panelas ou das frigideiras colocadas sobre a zona de cozedura, apenas a energia necessária será transmitida.
Limites no reconhecimento da panela: O diâmetro mínimo da base da panela está assinalado por
uma circunferência interna na zona de cozedura. Os diâmetros inferiores das panelas arriscam-se a não revelarem a própria presença e, dessa forma, a não activarem o indutor.
6.8
Calor residual
Após o desligamento da zona de cozedura, se a zona ainda estiver quente será exibido no display o símbolo . Quando a temperatura descer abaixo dos 60°C, o símbolo não será mais visualizado. Tenha muito cuidado com as crianças, porque dificilmente podem ver a indicação de calor residual. Após a utilização as zonas de cozedura permanecem muito quentes durante um certo período de tempo, mesmo se desligadas. Evite que as crianças coloquem as suas mãos nelas.
6.9
Acelerador de aquecimento
Cada zona de cozedura possui um acelerador de aquecimento que permite distribuir a máxima potência por um período proporcional à potência seleccionada.
Rode o botão para a esqueda até a posição “A” e depois solte; o símbolo aparecerá no display. Dentro de 3 segundos, seleccione a potência de aquecimento pretendida (1..8). A potência seleccionada e o símbolo piscam alternativamente no display.
Em qualquer altura é possível aumentar o nível de potência; o período de “potência máxima” será alterado automaticamente.
Se a potência for reduzida, rodando o botão no sentido anti-horário, o acelerador de aquecimento é automaticamente desactivado.
6.10 Função Booster
A função Booster permite activar a zona de cozedura para a potência máxima, durante o período não superior a 10 minutos. É útil para levar rapidamente à ebulição uma grande quantidade de água ou dourar a carne.
Rode o botão no sentido horário até a posição “P” por dois segundos e depois solte; o símbolo aparecerá no display. Após 10 minutos, a função Booster será automaticamente desactivada e a cozedura prosseguirá no nível de potência “9”.
A função Booster é prioritária à função do acelerador de aquecimento.
6.11 Gestão de potência
A placa possui um módulo de gestão de potência que lhe optimiza/limita os consumos. Se os níveis de potência máximos ajustados superarem o limite máximo permitido, a placa electrónica irá gerir automaticamente a potência distribuída pelas placas.
O módulo tratará de manter os níveis máximos de potência distribuída e no display aparecerão os níveis definidos pela gestão automática. O sinal intermitente de uma potência indica que será automaticamente limitada para um novo valor seleccionado pelo módulo de gestão da potência.
A prioridade é dada à última zona definida.
6.12 Bloqueio de comandos
O bloqueio de comandos é um dispositivo que permite proteger o aparelho do uso involuntário ou não-apropriado. Com todas as zonas de cozedura desligadas, rode simultaneamente para a esquerda (posição “A”) os dois primeiros botões. Continue a rodar até que no display desapareçam os símbolos
, em seguida, soltar os botões.
Para remover o bloqueio dos comandos, repita as mesmas operações descritas anteriormente.
Se os botões rodados forem deixados na posição “A” por mais de 30 segundos, no display aparecerá uma mensagem de erro .
Após um corte prolongado de energia, o bloqueio dos comandos ficará desactivado. Se for o caso, active como descrito anteriormente.
7. UTILIZAÇÃO DO FORNO
7.1
Antes de utilizar o aparelho
• Remova as eventuais etiquetas (à excepção da chapa com os dados técnicos) dos tabuleiros, dos recipientes para recolha de pingos ou do compartimento de cozedura.
• Remova as eventuais películas protectoras no exterior ou no interior do aparelho incluindo os acessórios, como tabuleiros, recipiente para recolha de pingos, placa para pizza ou tampa do fundo. • Antes de utilizar o aparelho pela primeira vez, remova todos os acessórios do compartimento do
forno e lave-os como indicado no capítulo “9. LIMPEZA E MANUTENÇÃO”.
Aqueça o aparelho vazio à máxima temperatura, para remover eventuais resíduos de fabricação que
poderão provocar cheiros desagradáveis aos alimentos.
7.2
Prateleiras de introdução
O forno dispõe de 5 prateleiras para colocar os tabuleiros e grelhas a várias alturas. As alturas de introdução devem ser entendidas de baixo para cima (ver figura).
modelos com armações modelos com guias
7.3
Estufa (apenas em alguns modelos)
Na parte inferior do fogão, existe um compartimento chamado estufa. Não guarde no seu interior materiais inflamáveis, panos, papel, etc., apenas eventualmente os acessórios metálicos do aparelho.
Não abra a estufa enquanto o forno estiver aceso e ainda quente. As temperaturas dentro deste compartimento podem ser muito elevadas.
7.4
Ventilação de refrigeração
O aparelho está equipado com um sistema de refrigeração que começa a funcionar com o início de uma cozedura. O funcionamento da ventoinha provoca um fluxo normal de ar que sai da parte posterior do aparelho e que pode continuar por mais algum tempo mesmo depois de desligar o aparelho.
7.5
Iluminação interna
A iluminação interna do forno entra em funcionamento abrindo a porta (apenas em alguns modelos) ou ao seleccionar uma função qualquer.
7.6
Advertências e conselhos gerais de utilização
Todas as cozeduras devem ser feitas com a porta fechada. A saída de calor pode ser fonte de perigos.
Durante a cozedura, não cubra o fundo do forno com folhas de papel de alumínio ou estanho e não coloque panelas ou tabuleiros de modo a evitar danos na camada de esmalte. Se pretender utilizar papel para forno, coloque-o numa posição que não interfira com a circulação de ar quente dentro do forno.
Para uma óptima cozedura, aconselha-se a repor as loiças no centro da grelha.
Para evitar que o vapor eventualmente contido no forno incomode, abra a porta em dois tempos: mantenha-a entreaberta (cerca de 5 cm) durante 4-5 segundos e, em seguida, abra-a completamente. Se for necessário mexer os alimentos, deverá deixar a porta aberta o menos tempo possível para evitar que a temperatura do forno baixe, prejudicando assim a cozedura.
No fim da cozedura, para evitar a formação excessiva de condensação no vidro interior do forno, é aconselhável não deixar os alimentos quentes dentro do forno durante muito tempo.
Durante as cozeduras de doces ou vegetais poderá verificar-se o fenómeno de excessiva condensação no vidro. Para evitar este fenómeno, abra a porta um par de vezes durante a cozedura prestando muita atenção.
Para evitar sobreaquecimentos, a tampa de vidro do aparelho deve estar sempre levantada (quando presente) durante a utilização do forno.
Aqueça o aparelho vazio à máxima temperatura, para remover eventuais resíduos de fabricação que
7.7
Programador electrónico
LISTA DE FUNÇÕES
Tecla do contador de minutos Tecla de fim de cozedura Tecla da duração da cozedura Tecla de diminuição do valor Tecla de aumento do valor
7.7.1 Ajuste da hora
Na altura da primeira utilização ou após uma interrupção de corrente, o aparelho apresentará no display o símbolo a piscar. Prima as teclas e e ao mesmo tempo, premindo as teclas ou
: o valor indicado inicialmente será aumentado ou diminuído um minuto por cada pressão. Prima uma das duas teclas de variação de valor até que apareça a hora actual.
7.7.2 Utilização do contador de minutos
Atenção: o contador de minutos não interrompe a cozedura. Só avisa o utilizador quando decorreram os minutos definidos.
O programador também pode ser utilizado como simples contador de minutos. Premindo a tecla o display mostra os algarismos ; mantenha pressionada a tecla e prima as teclas ou para definir os minutos desejados. Soltando a tecla terá início a contagem e no display serão visualizados os símbolos e .
Após a programação do contador de minutos o display voltará a mostrar a hora actual, para visualizar o tempo residual, prima a tecla .
7.7.3 Desactivação do sinal acústico
O sinal acústico desactiva-se automaticamente após cerca de sete minutos. É possível desactivá-lo manualmente premindo simultaneamente as teclas e .
Para desligar o aparelho, reponha em seguida os botões na posição O.
7.7.4 Cozedura semi-automática
Por cozedura semi-automática entende-se a função que permite iniciar uma cozedura e terminá-la ao fim de um certo período de tempo definido pelo utilizador.
Depois de ter seleccionado uma função, prima sem soltar a tecla o display mostrará os algarismos ; mantenha pressionada a tecla e, ao mesmo tempo, prima as teclas ou para definir a duração da cozedura. Depois de ter soltado a tecla terá início a contagem da duração da cozedura programada e aparecerá no display a hora actual juntamente com os símbolos e A (para indicar que foi definida uma cozedura programada).
7.7.5 Cozedura automática
Por cozedura automática entende-se a função que permite iniciar uma cozedura a uma hora estabelecida e terminá-la ao fim de um certo período de tempo definido pelo utilizador.
Depois de ter seleccionado uma função, prima sem soltar a tecla o display mostrará os algarismos ; mantenha pressionada a tecla e, ao mesmo tempo, prima as teclas ou para definir os minutos desejados.
Ao premir a tecla aparecerá no display a soma da hora actual com o tempo de duração da cozedura anteriormente definida. Mantenha pressionada a tecla e prima ao mesmo tempo as teclas ou
para definir a hora de conclusão da cozedura.
Depois de ter soltado a tecla terá início a cozedura automática e aparecerá no display a hora actual juntamente com os símbolos e A (para indicar que foi definida uma cozedura programada).
Após a definição, para mostrar o tempo restante da cozedura, prima a tecla ; para ver a hora de conclusão da cozedura prima a tecla .
7.7.6 Conclusão da cozedura semi-automática / automática
No fim da cozedura o forno desliga-se automaticamente e, ao mesmo tempo, entrará em função um sinal acústico intermitente. Após a desactivação do sinal acústico, o display voltará a mostrar a hora actual juntamente com o símbolo , que assinala o retorno à condição de uso manual do forno.
7.7.7 Cancelamento dos dados programados
Após ter programado uma cozedura semi-automática ou automática, é possível cancelar estas programações premindo simultaneamente as teclas e . Para desligar o aparelho, posicionar em seguida os botões em O. O programador interpretará o cancelamento do programa com a conclusão da cozedura.
7.7.8 Modificação dos dados definidos
Os dados definidos para a cozedura programada poderão ser alterados em qualquer altura, sendo para tal suficiente manter premida a tecla da função premindo ao mesmo tempo as teclas ou para alterar o valor.
7.7.9 Regulação do volume do sinal acústico
O volume do sinal acústico pode variar em 3 tonalidades. Prima, enquanto se encontra em funcionamento o sinal acústico, a tecla para alterar a definição.
8. COZEDURAS COM O FORNO
O símbolo ECO indica com qual função se consegue o menor consumo de energia.
ESTÁTICO:
O calor, proveniente actualmente de baixo e de cima, torna este sistema adaptado para cozinhar tipos de alimentos particulares. A cozedura tradicional, denominada também estática ou termodinâmica, é adaptada para cozinhar um único prato de cada vez. Ideal para assados de qualquer tipo, pão, tortas recheadas e, de qualquer modo, indicada particularmente para carnes gordas como ganso ou pato.
SOLEIRA:
O calor proveniente apenas de baixo permite concluir a cozedura dos alimentos que necessitam de uma maior temperatura de base, sem consequências para o seu dourado. Ideal para tortas doces ou salgadas, tartes e pizzas. Neste símbolo está expressa também a função de limpeza; consulte “9.7 VAPOR CLEAN: limpeza assistida do forno (apenas em alguns modelos)”.
GRELHADOR PEQUENO:
Esta função permite, por meio da acção do calor libertado pelo elemento central, grelhar as pequenas porções de carne e peixe, para preparar espetadas, torradas e todos os acompanhamentos de verdura na grelha.
GRELHADOR:
O calor proveniente da resistência do grelhador permite obter óptimos resultados de grelhados sobretudo com carne de média/pequena espessura e, em combinação com o espeto rotativo (quando presente), permite dar ao final da cozedura um dourado uniforme. Ideal para salsichas, costeletas de porco, bacon. Tal função permite grelhar de modo uniforme grandes quantidades de alimento, de modo particular carne. (4ª ou 5ª prateleira).
GRELHADOR VENTILADO:
O ar produzido pela ventoinha suaviza a decidida onda de calor gerada pelo grelhador, permitindo também uma grelhagem excelente para alimentos de grande espessura. Ideal para pedaços grandes de carne (por ex.: pá de porco). Aconselha-se a utilização da 4ª prateleira.
TURBO:
A combinação da cozedura ventilada com a cozedura tradicional permite cozinhar com extrema rapidez e eficácia diversos alimentos em vários planos, sem a transmissão de odores ou sabores. Ideal para alimentos de grande volume que necessitam de cozeduras intensas. (Para as cozeduras em mais níveis aconselha-se a utilizar a 2ª e a 4ª prateleira).
CIRCULAR:
A combinação entre a ventoinha e a resistência circular (incorporada na parte posterior do forno) permite a cozedura de diversos alimentos em mais planos, desde que necessitem das mesmas temperaturas e do mesmo tipo de cozedura. A circulação de ar quente assegura uma repartição instantânea e uniforme do calor. Será possível, por exemplo, cozinhar ao mesmo tempo (em várias prateleiras) peixe, verduras e biscoitos sem qualquer mistura de odores e sabores.
DESCONGELAÇÃO:
A descongelação rápida é favorecida pela activação rápida da ventoinha apropriada que assegura uma distribuição uniforme do ar no interior do forno. (Aconselha-se a utilização da 1ª ou 2ª prateleira).
8.1
Conselhos e dicas de cozedura
8.1.1 Conselhos gerais• Aconselha-se a introduzir os alimentos no forno após o ter pré-aquecido. Introduzir os alimentos no forno só depois que a lâmpada indicadora de cozedura estiver apagada.
•
• Ao cozinhar em mais níveis, aconselha-se a utilizar uma função ventilada para obter uma cozedura uniforme em todas as prateleiras.
•
• Geralmente, não é possível abreviar os tempos de cozedura aumentando as temperaturas (os alimentos poderão ficar muito cozidos no exterior e pouco cozidos no interior).
•
• Durante as cozeduras de doces ou vegetais poderá verificar-se o fenómeno de excessiva condensação no vidro. Para evitar este fenómeno, abra a porta um par de vezes durante a cozedura prestando muita atenção.
•
• Para um pré-aquecimento mais rápido, utilize uma função ventilada e em seguida seleccione a função pretendida.
8.1.2 Conselhos para a cozedura de carne
• Os tempos de cozedura, especialmente os indicados para a carne, variam em função da espessura, da qualidade do alimento e do gosto do utilizador.
• •
• Aconselha-se a usar um termómetro para carne durante os assados ou simplesmente a carregar com uma colher no assado, se estiver duro está pronto, caso contrário, deve-se ainda deixar assar durante alguns minutos.
8.1.3 Conselhos para a cozedura de doces e biscoitos
• De preferência, utilizar formas escuras de metal para doces, ajudam a absorver melhor o calor.
• •
• A temperatura e a duração da cozedura dependem da qualidade e da consistência da massa.
• •
• Verifique se o doce está cozido no interior: no fim da cozedura, espete um palito dos dentes no ponto mais alto do doce. Se a massa não se agarrar ao palito, o doce está cozido.
• •
• Se o doce baixar quando for desenfornado, na próxima cozedura diminua a temperatura definida em cerca de 10°C seleccionando eventualmente um tempo maior de cozedura.
8.1.4 Conselhos para a descongelação e fermentação
• Aconselha-se a colocar os alimentos congelados num recipiente sem tampa na primeira prateleira do forno.
• •
• Os alimentos devem ser descongelados sem a confecção.
• •
• Colocar os alimentos a descongelar de forma homogénea evitando a sua sobreposição.
• •
• Para descongelar a carne aconselha-se a utilização de uma grelha colocada na segunda prateleira onde devem ser colocados os alimentos e um tabuleiro colocado na primeira. Deste modo, os alimentos não ficam em contacto com o líquido da descongelação.
• •
• As partes mais delicadas podem ser cobertas com papel de alumínio.
• •
• Para obter uma boa fermentação, é aconselhável colocar um recipiente com água no fundo do forno.
8.1.5 Conselhos para as cozeduras com Grelhador e Grelhador ventilado
• Com a função Grelhador , o grelhado de carnes também pode ser efectuado enfornando com o forno frio, aconselha-se o pré-aquecimento se se pretende mudar o efeito da cozedura.
• •
• Na função Grelhador ventilado , é, pelo contrário, recomendado o pré-aquecimento do forno antes de grelhar.
8.2
Tabela indicadora das cozeduras
Alimentos Peso Função
Posição da guia de baixo Temperatura °C Tempo (minutos) PRIMEIROS PRATOS Lasanha 3 Kg Estático 2 ou 3 220 - 230 40 - 50
Massa no forno Estático 2 ou 3 220 - 230 40
CARNE
Assado de vitela 1 Kg Circular 3 180 - 190 70 - 80
Lombo de porco 1 Kg Circular 3 180 - 190 70 - 80
Pá de porco 1 Kg Turbo 3 180 - 190 90 - 100
Coelho assado 1 Kg Circular 3 180 - 190 70 - 80
Peito de peru 1 Kg Turbo 3 180 - 190 110 - 120
Fiambre no forno 1 Kg Turbo 3 180 - 190 190 - 210
Frango assado 1 Kg Turbo 3 190 - 200 60 - 70
CARNE PARA GRELHAR 1º lado 2° lado
Costeleta de porco Grelhador ventilado 5 250 7 - 9 5 - 7
Lombo de porco Grelhador 4 250 9 - 11 5 - 9
Lombo de novilho Grelhador 4 250 9 - 11 9 - 11
Iscas de fígado Grelhador pequeno 5 250 2 - 3 2 - 3
Salsichas Grelhador ventilado 4 250 7 -9 5 - 6
Almôndegas Grelhador 4 250 7 - 9 5 - 6
CARNES NO ESPETO (se presente)
Frango Grelhador espeto rotativo Na vareta 250 60 - 70
PEIXE
Truta salmonada 0.7 Kg Circular 3 160 - 170 35 -40
PÃO e BAGUETE Pizza Turbo 1 250 6 - 10 Pão Circular 2 190 - 200 25 - 30 Baguete Turbo 2 180 - 190 15 - 20 DOCES Rosca Circular 3 160 55 - 60 Tarte Circular 3 160 30 - 35 Tarte Estático 3 170 35 - 40
Massa tenra Circular 2 ou 3 160 - 170 20 - 25
Tortellini recheados Turbo 2 ou 3 160 - 170 40 - 50
Tarte recheada Estático 2 ou 3 170 40 - 50
Tarte recheada Circular 3 160 50 - 60
Profiteroles Turbo 3 150 - 160 40 - 50
Pão-de-ló Circular 3 150 - 160 40 - 50
Bolo de arroz Turbo 3 160 40 - 50
Bolo de arroz Estático 3 170 50 - 60
Brioches Circular 3 160 25 - 30
Brioches (em prateleiras múltiplas) Circular - Turbo 2 - 4 160 - 170 30 - 35 Biscoitos de massa (em prateleiras múltiplas) Circular - Turbo 2 - 4 160 - 170 16 - 20
Os tempos indicados nas seguintes tabelas não compreendem os tempos de pré-aquecimento e são indicativos.
9. LIMPEZA E MANUTENÇÃO
Não utilize jactos de vapor para limpar o aparelho. O vapor poderá atingir as partes eléctricas, danificando-as, e provocar curtos-circuitos.
ATENÇÃO: Para a sua segurança, antes de efectuar qualquer intervenção de limpeza ou manutenção extraordinária, é aconselhável a utilização de luvas de protecção.
Não utilize nas partes em aço ou tratadas superficialmente com acabamentos metálicos (por ex: anodizações, niquelagens, cromagens), produtos para a limpeza que contêm cloro, amoníaco ou lixívia.
Aconselha-se a utilização de produtos para limpeza distribuídos pelo fabricante.
9.1
Limpeza do aço inox
Para uma boa conservação do aço inoxidável, é necessário limpá-lo regularmente no final de cada utilização, após deixar arrefecer.
9.2
Limpeza diária normal
Para limpar e conservar as superfícies em aço inoxidável, use sempre e exclusivamente produtos específicos que não contenham abrasivos ou substâncias ácidas à base de cloro.
Modo de utilização: deite o produto num pano húmido e passe sobre a superfície, enxagúe
cuidadosamente e seque com um pano macio ou com um pano em microfibra.
9.3
Manchas de alimentos ou resíduos
Evite absolutamente a utilização de esfregões de aço e raspadores cortantes para não danificar as superfícies.
Utilize os produtos normais, não abrasivos, servindo-se eventualmente de utensílios de madeira ou de plástico. Enxagúe muito bem e seque com um pano macio ou com um pano em microfibra.
Evite deixar secar no forno resíduos de alimentos à base de sacarina (por ex.: compota). Deixados durante muito tempo secos, podem danificar o esmalte que reveste as paredes interiores do forno.
9.4
Limpeza da placa vitrocerâmica
A placa de vitrocerâmica deve ser limpa regularmente, de preferência após cada utilização, quando o símbolo desaparecerá de todos os displays.
Eventuais vestígios claros provocados pelo uso das panelas com fundo em alumínio, podem ser retirados com um pano húmido embebido em vinagre.
No caso em que, após a cozedura, permaneçam resíduos queimados, removê-los com o raspador fornecido, lavar com água e enxaguar bem com um pano limpo. A utilização constante do raspador reduz notavelmente o emprego de produtos químicos para a limpeza quotidiana da placa.
Não utilizar em caso algum, detergentes abrasivos ou corrosivos (por exemplo, produtos em pó, spray para o forno, tira-nódoas e esponjas metálicas).
Os grãos de areia que podem cair sobre a placa de cozedura durante a limpeza de saladas ou batatas,
poderão riscá-la quando se deslocam as panelas.
Retire, portanto, imediatamente os possíveis grãos da superfície de cozedura.
Alterações cromáticas não influenciam no funcionamento e na estabilidade da vitrocerâmica. Não se
trata, de facto, de alterações do material da placa de cozedura, mas de simples resíduos não removidos que ficaram assim carbonizados.
Podem-se formar superfícies brilhantes devidas ao esfregar dos fundos das panelas, especialmente se forem de alumínio, e pela utilização de detergentes não apropriados. É difícil removê-los utilizando os produtos comuns de limpeza. Pode tornar-se necessário repetir a limpeza várias vezes. A utilização de detergentes agressivos, ou a fricção com o fundo das panelas, poderá desgastar com o passar do tempo as decorações da placa de cozedura e poderá contribuir para a formação de manchas.
9.5
Limpeza semanal
Limpe e cuide a placa de cozedura uma vez por semana com um produto comum para a limpeza da vitrocerâmica. Respeite sempre as indicações do fabricante. O silicone presente nestes produtos gera uma película protectora hidrorepelente e contra a sujidade. Todas as manchas ficam sobre a película e podem ser então removidas com facilidade. Seque depois a superfície com um pano limpo. Tenha cuidado para que não fiquem restos de detergente na superfície de cozedura, visto que terão uma reacção agresiva quando se aquece e poderão alterar a estrutura.
9.6
Limpeza do forno
Para uma boa conservação do forno, é necessário limpá-lo regularmente depois de arrefecer.
• Extraia todas as partes susceptíveis de remoção. • Limpe as grelhas do forno com água e detergentes não
abrasivos, enxagúe e seque.
• Para facilitar as operações de limpeza, é possível retirar a porta (ver parágrafo “10.2 Desmontagem da porta”).
É aconselhável fazer com que o forno funcione ao máximo durante cerca de 15/20 minutos depois de ter utilizado produtos específicos, a fim de eliminar os resíduos de produto depositados dentro do compartimento do forno.
Ao terminar as operações, é aconselhável secar bem as partes húmidas.
9.6.1 Remoção das armações das guias (se presentes)
A remoção das armações das guias permite uma posterior facilidade de limpeza das partes laterais; é uma operação a efectuar sempre que se utilize o ciclo de limpeza automática (apenas em alguns modelos).
Para remover as armações guias:
1 puxe para o interior do forno de forma a desprendê-las do encaixe A, em seguida, extraia-as das cavidades situadas na parte de trás B.
2 No fim da limpeza, repita as operações acabadas de descrever para voltar a colocar as armações das guias.
9.6.2 Limpeza dos vidros da porta
Aconselha-se que mantenha os vidros da porta sempre bem limpos. Use papel absorvente de cozinha. Para sujidade mais resistente, lave com uma esponja húmida e detergente normal.
Não utilize detergentes abrasivos ou corrosivos para limpar os vidros da porta (por exemplo, produtos em pó, removedores de mancha e palhas de aço). Não utilize materiais ásperos, abrasivos ou raspadores metálicos afiados para limpar as portas de vidro do forno porque poderiam riscar a superfície.
9.6.3 Limpeza do vedante
Para manter limpo o vedante, utilize uma esponja não abrasiva com água morna. O vedante deve estar macio e elástico (com excepção dos modelos pirolíticos).
Nos modelos pirolíticos, o vedante poderá comprimir com o passar do tempo e perder a sua forma original. Para o substituir, picar o vedante em toda a sua extensão; esta operação também é útil para remover a sujeira acumulada sobre ele.
9.7
VAPOR CLEAN: limpeza assistida do forno (apenas em alguns modelos)
VAPOR CLEAN é um procedimento de limpeza assistida que facilita a remoção da sujidade. Graças a este procedimento é possível limpar o interior do forno com extrema facilidade. Os resíduos de sujidade são amolecidos pelo calor e pelo vapor de água facilitando a sua remoção seguinte.
Antes de iniciar o ciclo de limpeza assistida, certifique-se de que no forno não estejam presentes alimentos nem resíduos de derrames abundantes de cozeduras anteriores.
Realize as operações de limpeza relativas à limpeza assistida apenas com forno frio.
9.7.1 Antes de activar o ciclo de limpeza assistida modelos com armações modelos com guias
Remova completamente todos os acessórios do interior do forno. A protecção superior pode ser mantida no interior do forno (se presente).
Verta cerca 40 cc de água no fundo do forno (como mostrado na figura). Preste atenção para que não saia da cavidade.
Nebulize uma solução de água e detergente de loiça no interior do forno com um nebulizador de borrifar. Dirija o jacto para a cavidade do forno.
No final da operação, feche a porta e proceda à definição do ciclo de limpeza.
Não exceda na nebulização da solução de água e detergente. Aconselha-se a efectuar no máximo cerca de 20 nebulizações.
9.7.2 Programação do ciclo de limpeza assistida
Uma vez realizadas as intervenções de preparação para o ciclo de limpeza assistida, precisará de proceder como indicado a seguir:
1 Rode o botão de funções do forno para o símbolo e o botão de selecção da temperatura sobre o simbolo relativos a função VAPOR CLEAN.
2 Defina uma duração de cozedura de 15 minutos através do programador (ver 7.7 Programador electrónico)
3 Ao chegar ao fim do ciclo de limpeza assistida o temporizador desactivará os elementos de aquecimento do forno.
9.7.3 Final do ciclo de limpeza assistida
A água residual no fim do ciclo de limpeza assistida não pode ser deixada no interior do forno durante muito tempo (por exemplo durante a noite).
Aconselha-se a calçar um par de luvas durante estas operações.
No final do ciclo de limpeza, abra a porta e remova a sujidade menos persistente com um pano em microfibra, enquanto que para as inscrustações mais resistentes utilize uma esponja anti-arranhão com filamento de arame.
Para facilitar o acesso às partes estreitas, aconselha-se a remoção da porta como indicado no parágrafo “10.2 Desmontagem da porta”.
Para uma melhor higiene e para evitar que os alimentos ganhem um cheiro desagradável, aconselha-se que efectue uma secagem do forno com uma função ventilada a 160°C durante cerca de 10 minutos. Para definir a função consulte “4.1.2 Botão de selecção das funções”.
No caso do ciclo de VAPOR CLEAN ser activado após cozeduras de alimentos gordurosos, particularmente de carnes, no fim do ciclo de limpeza pode ser necessário utilizar algum produto para a limpeza de fornos, de modo a facilitar a remoção da sujidade.
10. MANUTENÇÃO EXTRAORDINÁRIA
O forno necessita periodicamente de pequenas intervenções de manutenção ou substituição de peças sujeites a desgaste, nomeadamente juntas de vedação, lâmpadas, etc. Fornecemos a seguir instruções específicas para executar cada um destes tipos de intervenção.
Antes de executar qualquer intervenção que requeira acesso a partes sob tensão, é necessário desligar o aparelho da alimentação eléctrica.
ATENÇÃO: Para a sua segurança, antes de efectuar qualquer intervenção de limpeza ou manutenção extraordinária, é aconselhável a utilização de luvas de protecção.
10.1 Substituição da lâmpada de iluminação
No caso de ser necessária a substituição de uma lâmpada, visto que está fundida ou queimada, remova as armações das guias, ver “9.6.1 Remoção das armações das guias (se presentes)”.
Em seguida, remova a tampa da lâmpada com a utilização de uma ferramenta (por exemplo, uma chave de fendas).
Remova a lâmpada desapertando-a (para lâmpadas de filamento) ou desenroscando-a (para lâmpadas de halogéneo), no sentido indicado. Substitua a lâmpada por uma semelhante (25W para lâmpadas de filamento ou 40W para aquelas de halogéneo).
Não toque directamente com os dedos nas lâmpadas são do tipo halogéneo, mas use uma protecção isolante.
10.2 Desmontagem da porta
Abra completamente a porta. Introduza um perno nos orifícios das dobradiças. Repita a operação para ambas as dobradiças.
Segure a porta pelos dois lados com ambas as mãos, levante-a até formar um ângulo de cerca de 30 graus e extraia-a.
Para voltar a montar a porta, introduza as dobradiças nas respectivas fendas situadas no forno assegurando-se que os sulcos C fiquem totalmente apoiados na base das fendas. Baixe a porta e uma vez colocada remova os pernos dos orifícios das dobradiças.
10.3 Desmontagem do vedante (excluindo os modelos pirolíticos)
O vedante da porta pode ser removido para permitir uma melhor limpeza do forno.
Nos quatro lados estão colocados ganchos que o fixam ao rebordo do forno. Puxe as arestas do vedante para fora para desprender os ganchos. O vedante deve ser substituído quando perder a elasticidade e endurecer.
10.4 Desmontagem dos vidros interiores
Aconselha-se que mantenha os vidros da porta sempre bem limpos. Para facilitar as operações de limpeza é possível remover a porta (ver 10.2 Desmontagem da porta) e colocá-la sobre um pano de prato; ou abri-la e bloquear as dobradiças para a extracção dos vidros. Os vidros que compõem a porta podem ser completamente desmontados seguindo as instruções fornecidas a seguir.
Atenção: antes de extrair os vidros, certifique-se de ter travado, pelo menos, uma das dobradiças da porta na posição aberta conforme descrito no capítulo “10.2 Desmontagem da porta”. Esta operação pode se tornar necessária também durante a fase de extracção do vidro se a porta se destravar acidentalmente.
Remoção do vidro interior:
• Retire o vidro interior puxando-o delicadamente na parte de trás para cima, seguindo o movimento indicado pelas setas (1).
• Em seguida, puxe o vidro na parte da frente para cima (2). • Procedendo assim, desprendem-se os 4 pernos fixados ao
vidro das suas cavidades na porta do forno.
Remoção dos vidros intermédios:
• (modelos pirolíticos) estão presentes dois vidros intermédios acoplados através de 4 blocos. Retire os vidros intermédios puxando-os para cima.
• (outros modelos) pode existir um vidro intermédio, se for o caso, removê-lo levantando-o.
Limpeza:
• Agora é possível limpar o vidro externo e os vidros retirados anteriormente. Utilize papel absorvente de cozinha. Em caso de sujidade persistente, lave com uma esponja húmida e detergente neutro.
Recolocação dos vidros:
• Reintroduza os vidros na ordem inversa à da remoção. • Recoloque o vidro interior prestando atenção para centrar e
encaixar os 4 pernos fixados ao vidro nas suas cavidades na porta do forno com uma ligeira pressão.
11. INSTALAÇÃO
11.1 Montagem nos móveis da cozinha
Entalhados, adesivos ou revestimentos plásticos sobre móveis adjacentes devem ser termoresistentes (não inferior a 90ºC). Se não forem suficientemente termoresistentes, poderão deformar-se com o passar do tempo.
O aparelho deve ser instalado por um técnico qualificado e de acordo com as normas em vigor.
Este aparelho, de acordo com o tipo de instalação, pertence à classe 2 - subclasse 1 (Fig. A - Fig. B) ou à classe 1 (Fig. C).
Pode ser encostado a paredes das quais uma de altura superior à do tampo do fogão, conforme ilustrado nos desenhos A e C relativos às classes de instalação.
A distância mínima entre o tampo do aparelho e qualquer armário suspenso montado por cima do aparelho deve ser de 750 mm. Esta última pode ser reduzida para 650 mm no caso de instalação de um exaustor. Aparelho encastrado (Classe 2 subclasse 1) Aparelho encastrado (Classe 2 subclasse 1) Aparelho de instalação livre (Classe 1)
11.2 Ligação eléctrica
Certifique-se de que a voltagem e o dimensionamento da linha de alimentação correspondem às características indicadas na chapa fixada no aparelho. Esta chapa nunca deverá ser removida. Uma cópia da chapa é apresentada nas instruções.
A ligação eléctrica do aparelho deve ser efectuada por um técnico qualificado.
Antes de efectuar qualquer operação, é preciso desligar a alimentação eléctrica do aparelho.
É obrigatória a ligação à terra de acordo com as modalidades previstas pelas normas de segurança da instalação eléctrica.
No caso de ligação à rede eléctrica através de tomada e ficha ambas deverão ser do mesmo tipo e estar ligadas ao cabo de alimentação em conformidade com as normas em vigor. A tomada deverá ficar acessível com o aparelho encastrado. NUNCA DESLIGUE A FICHA PUXANDO-A PELO CABO. Em caso de substituição: o fio de ligação à terra deve ter um comprimento superior ao dos fios de condução da corrente, de tal forma que, em caso do cabo de alimentação for arrancado da tomada de alimentação, seja o último a ser arrancado.
Evite a utilização de reduções, adaptadores ou derivadores porque poderiam provocar aquecimentos ou queimaduras.
Se utilizar uma ligação eléctrica fixa, é necessário aplicar à linha de alimentação do aparelho um dispositivo de interrupção onmipolar com distância de abertura dos contactos igual ou superior a 3 mm, colocado numa posição de fácil acesso e próximo do aparelho.
O fabricante declina qualquer responsabilidade por eventuais ferimentos em pessoas ou danos em
objectos provocados pelo não cumprimento das normas supracitadas ou pela modificação de qualquer peça do aparelho. TIPOLOGIA DO APARELHO (CM) TIPOLOGIAS POSSÍVEIS DA LIGAÇÃO TIPOLOGIA DO CABO (se ausente) 60 380 - 415 V 3N~ pentapolar 5 x 1,5 mm² H05V2V2-F 380 - 415 V 2N~ tetrapolar 4 x 2,5 mm² H05V2V2-F 220 - 240 V 1N~ tripolar 3 x 4 mm² H05V2V2-F
• Utilize cabos resistentes a temperatura de pelo menos 90°C do tipo H05V2V2-F. • Os valores acima indicados referem-se à secção do condutor interno.
• O torque de aperto dos parafusos dos condutores de alimentação da placa de bornes deve ser igual a 1,5 -2 Nm.
• Os cabos de alimentação supra indicados são dimensionados tendo-se em conta o factor de contemporaneidade (em conformidade com a norma EN 60335-2-6).
11.3 Posicionamento do friso
O friso deve ser sempre posicionado e fixado correctamente no aparelho.
1 Desaperte os 4 parafusos (A) colocados atrás da placa (2 para cada lado).
2 Coloque o friso sobre a placa fazendo corresponder os orifícios do friso (B) com os parafusos (A).
3 Fixe o friso na placa aparafusando os parafusos (A).
11.4 Colocação e nivelamento do aparelho
Depois de ter feito a ligação eléctrica e/ou gás, aperte no aparelho os quatro pés fornecidos. Introduza primeiro os pés de trás e depois os da frente.
Para obter uma maior estabilidade, é indispensável que o aparelho esteja correctamente nivelado ao chão; apertar ou desapertar o pé da parte inferior até nivelar e estabilizar o aparelho ao chão.
Para evitar qualquer dano ao aparelho, recomenda-se apertar em sequência os pés de trás e depois os da frente.
