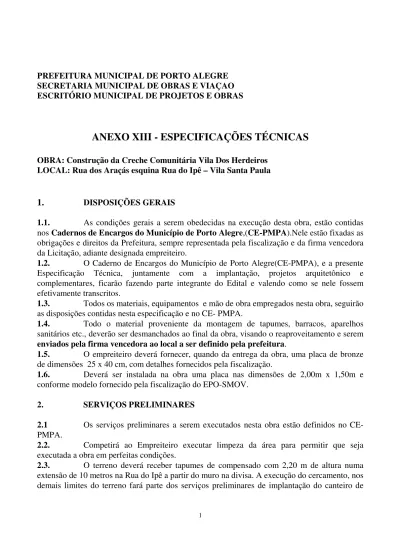

PREFEITURA MUNICIPAL DE PORTO ALEGRE SECRETARIA MUNICIPAL DE OBRAS E VIAÇAO ESCRITÓRIO MUNICIPAL DE PROJETOS E OBRAS
ANEXO XIII - ESPECIFICAÇÕES TÉCNICAS
OBRA: Construção da Creche Comunitária Vila Dos Herdeiros LOCAL: Rua dos Araçás esquina Rua do Ipê – Vila Santa Paula
1.
DISPOSIÇÕES GERAIS1.1. As condições gerais a serem obedecidas na execução desta obra, estão contidas nos Cadernos de Encargos do Município de Porto Alegre,(CE-PMPA).Nele estão fixadas as obrigações e direitos da Prefeitura, sempre representada pela fiscalização e da firma vencedora da Licitação, adiante designada empreiteiro.
1.2. O Caderno de Encargos do Município de Porto Alegre(CE-PMPA), e a presente Especificação Técnica, juntamente com a implantação, projetos arquitetônico e complementares, ficarão fazendo parte integrante do Edital e valendo como se nele fossem efetivamente transcritos.
1.3. Todos os materiais, equipamentos e mão de obra empregados nesta obra, seguirão as disposições contidas nesta especificação e no CE- PMPA.
1.4. Todo o material proveniente da montagem de tapumes, barracos, aparelhos sanitários etc., deverão ser desmanchados ao final da obra, visando o reaproveitamento e serem
enviados pela firma vencedora ao local a ser definido pela prefeitura.
1.5. O empreiteiro deverá fornecer, quando da entrega da obra, uma placa de bronze de dimensões 25 x 40 cm, com detalhes fornecidos pela fiscalização.
1.6. Deverá ser instalada na obra uma placa nas dimensões de 2,00m x 1,50m e conforme modelo fornecido pela fiscalização do EPO-SMOV.
2. SERVIÇOS PRELIMINARES
2.1 Os serviços preliminares a serem executados nesta obra estão definidos no CE- PMPA.
2.2. Competirá ao Empreiteiro executar limpeza da área para permitir que seja executada a obra em perfeitas condições.
2.3. O terreno deverá receber tapumes de compensado com 2,20 m de altura numa extensão de 10 metros na Rua do Ipê a partir do muro na divisa. A execução do cercamento, nos demais limites do terreno fará parte dos serviços preliminares de implantação do canteiro de
obras. O cercamento em tela no trecho remanescente será completado na etapa final da obra após a retirada dos tapumes.
2.4. As referências de Nível serão o constante no projeto arquitetônico. Após a marcação dos alinhamentos e pontos de nível, o Empreiteiro fará comunicação à Fiscalização, que procederá a aceitação ou não da mesma.
3.
MOVIMENTOS DE TERRA3.1 Todo o movimento de terra necessário à implantação da obra, conforme projeto, seguirá as disposições do CE-PMPA, inclusive os reaterros de valas e aterros no interior de baldrames.
O terreno sofrerá cortes e aterros de forma a se obter os níveis indicados na implantação.
3.2. O aterro será constituído exclusivamente por saibro de primeira qualidade, proveniente de alterações de rocha, isento de terra vegetal, matéria orgânica ou substâncias estranhas ou prejudiciais. O material, anteriormente especificado, deverá ser distribuído uniformemente sobre o local, em camadas, de tal forma que, após a compactação, sua espessura não exceda os 20 cm.
4.
FUNDAÇÕES4.1. A empresa deverá fornecer a sondagem do local e o projeto de fundações com a respectiva ART. Deverá ser submetida a aprovação da fiscalização antes do inicio das obras.
O projeto e a execução das fundações obedecerão as disposições do CE-PMPA.
4.2. Sobre as vigas de fundação será colocada uma camada, em duas demãos, de hidroasfalto pulverizado com areia, em toda a largura das mesmas. Observa-se que o hidroasfalto não poderá escorrer pela face externa da viga que terá superfície de concreto à vista, sem revestimento.
4.3. Quando for necessária a passagem de tubulações atravessando as vigas de fundações, deverão ser deixadas esperas com diâmetro superior ao da tubulação. A colocação das esperas não deverá atingir a ferragem longitudinal inferior da viga.
5.
ESTRUTURA EM CONCRETO ARMADOSerão executadas conforme projeto estrutural e disposições do CE-PMPA.
5.1. Deverá ser prevista junta de dilatação conforme indicado na planta baixa do projeto arquitetônico.
5.2. Em parte do prédio será executado aterro e contrapiso de concreto, e outra parte do prédio será executada lage pré-moldada, conforme indicação em plantas.
5.3. Sob as vigas de fundações serão executadas alvenarias de pedras para contenção e/ou fechamento.
6.
ALVENARIASAs alvenarias seguirão, no que couber , as disposições do CE-PMPA.
6.1. As alvenarias serão executadas em tijolos cerâmicos 8 furos, de primeira qualidade, dimensões 10x19x19 cm, marca Cecatto, ou equivalente. Uma amostra deverá ser apresentada para aprovação prévia da Fiscalização. Poderão ser solicitados à Empresa contratada ensaios de controle tecnológico dos tijolos cerâmicos, a critério da Fiscalização, realizados por laboratório especializado e idôneo, responsabilizando-se o Empreiteiro pelo custo dos mesmos.
6.2. A alvenaria que define o depósito de gás será em tijolos maciços.
6.3. Sobre o vão das portas e sobre e sob os vãos das janelas devem ser construídas vergas em concreto armado. Devem ter a espessura da parede e exceder ao vão no mínimo 30cm ou 1/5 do vão. Sua superfície deverá ficar no mesmo plano dos tijolos. Receberão revestimento pintura de acordo com o acabamento das paredes onde forem inseridas.
6.4. As fiadas deverão ser rigorosamente iguais utilizando-se réguas de madeira nas extremidades das paredes para sua marcação, ficando, portanto, perfeitamente alinhadas, niveladas e aprumadas.
6.5. Os paramentos serão perfeitamente planos e verticais.
6.6. Os tijolos serão empregados depois de bem molhados, o mesmo se fazendo com a fiada precedente, antes de sobre ela se prosseguir o trabalho.
7. COBERTURA
O projeto e a execução das coberturas, seguirão, no que couber, as disposições do CE-PMPA.
7.1. A escola, será coberta com telha de cimento reforçado com fio sintético (CRFS), espessura 8 mm, tipo Ondulada, da BRASILIT ou similar.
7.1.1. Os acessórios serão os correspondentes ao tipo da Cobertura do item 7.1. e incluem as peças de ventilação.
7.1.2. As Normas para colocação da Cobertura serão aquelas determinadas pelos fabricantes.
7.1.3. A estrutura de cobertura será executada em madeira de cedrinho de primeira qualidade previamente tratada com cupinicida. A estrutura deverá ser calculada pela firma vencedora e submetida a análise da fiscalização.
7.1.4. Todo elemento de madeira da estrutura do telhado deverá ser imunizado conforme item 17.4.1.
7.1.5. Todo elemento de madeira que ficar exposto (beirais) deverá ser de madeira aplainada e receberá tratamento conforme o item 17.4.1.
7.2. Calhas e Algerozes
7.2.1. As calhas e algerozes serão executadas em chapas de ferro galvanizado n. 26 obedecendo os detalhes e o projeto hidrossanitário.
7.2.3. Todos os encontros das telhas com as alvenarias levarão algerozes junto a cobertura e as paredes.
Os mesmos serão pintados conforme itens abaixo:
preparo da superfície: a superfície deverá ser limpa, removendo-se totalmente graxas, óleos, sujeiras e escamas e, a seguir, aplicado Redutor 670 da SHERWIN WILLIAMS ou similar;
base: deverá ser aplicada pintura de Super Galvite, da SHERWIN WILLIAMS como fundo, ou similar;
pintura: será com tinta esmalte sintético da RENNER ou similar, na cor a ser definida, em pelo menos duas demãos.
8.
FORROSA execução dos forros, seguirá, no que couber, as disposições do CE-PMPA.
8.1. Em todas as salas, inclusive na lavanderia, serão executados forros em lâminas de PVC rígido de 20 cm de largura, espessura 1cm, marca Medabil, ou equivalente, na cor branca.. A fixação se dará através de uma estrutura básica em perfil U, 30x30mm, espaçados a cada 50cm, fixados a estrutura metálica da cobertura existente, a montagem deverá respeitar as normas do fabricante, devendo ser efetuado por pessoal especializado.
8.2. Deverá ser executada abertura do tipo alçapão para acesso à cobertura, com dimensões 70x70cm.
9. REVESTIMENTOS
A execução dos revestimentos seguirá, no que couber, as disposições do CE-PMPA.
Verificar atentamente na planta baixa indicativa de revestimentos, prancha A01, e nos cortes e vistas, pranchas A02, A03 e A04, os revestimentos aplicados em cada parede.
9.1. Revestimento com Reboco
9.1.1. Todas as paredes internas e externas deverão ser rebocadas, seguindo o tratamento abaixo:
a) Chapisco - massa com traço 1:4 (cimento: areia sem peneirar).
b) Reboco - argamassa traço 1:6 (cimento: argamassa mista). A argamassa mista será no traço 1:4 (cal: areia). A areia da argamassa mista será fina e média 50 % de cada, peneiradas.
9.1.2. A parede externa terá parte inferior rebocada com acabamento texturizado, conforme indicação em planta A04.
9.1.3. As janelas e portas externas receberão acabamento em reboco formando moldura. As bordas deste revestimento, que terá 10 cm de largura e espessura aproximada de 2cm, deverão ficar perfeitamente retas e aprumadas.
9.2.1. Os azulejos serão cuidadosamente escolhidos no canteiro da obra, quanto à qualidade, a calibragem e desempeno, sendo rejeitadas as peças que demonstrarem defeitos de superfície, bitolas ou empenos.
9.2.2. Os azulejos serão brancos, lisos, rigorosamente, de primeira qualidade, dimensões 20 X 20 cm, marca INCEPA ou similar, 9,5cmx9,5cm marca Portobello linha Arquiteto Design, ou equivalente, em cores sortidas.
9.2.3. O vestiário, os sanitários infantis e a sala de higienização receberão revestimento em azulejo, em todas as paredes, até a altura de 140 cm. Acima dos azulejos será instalada uma faixa de peças 9,5 x 9,5 cm. Acima da faixa será executado revestimento em massa única até o forro.
Na sala de higienização estão previstos mais alguns detalhes em peças de azulejo 9,5 x 9,5 cm, ver prancha D02 e corte BB’ na prancha A02.
9.2.4. Os azulejos serão assentes por mão-de-obra especializada, com juntas verticais e horizontais, não sendo permitida a disposição em contrafiada.
9.2.5. Nas paredes revestidas com azulejos, a fixação dos aparelhos será através de bucha plástica 10 mm tipo FISCHER ou similar ou metálica conforme especificação do fabricante.
9.2.6. As paredes que receberão revestimento de azulejos deverão ser previamente rebocadas conforme item 9.1 com argamassa mista.Os azulejos serão assentados às paredes rebocadas com argamassa colante,conforme recomendações do fabricante.
9.2.7. As juntas dos azulejos deverão ser uniformemente bitoladas através de uso de espaçadores próprios. O revestimento do azulejo deverá estar perfeitamente aprumado e plano, ou seja, não podendo haver saliências ou reentrâncias das peças.
9.2.8. O rejuntamento do revestimento em azulejos deverá ser feito com argamassa para rejuntamento colorida, marca Portokoll ou equivalente, em cor que se aproxime da tinta acrílica que será utilizada na pintura das paredes.
9.2.9. Sobre o tanque da lavanderia deverão ser colocadas duas (2) fiadas de azulejos em toda a sua extensão.
10. ESQUADRIAS
A execução das esquadrias seguirá, no que couber, às disposições do CE-PMPA
10.1. As esquadrias serão fabricadas com a máxima perfeição e de acordo com as plantas e detalhes apresentados. Todas as esquadrias de madeira serão perfeitamente desempenadas e acabadas, sendo recusadas, sumariamente, as peças de esquadrias que apresentarem sinais de empenamento, deslocamento, lascas ou quaisquer outros defeitos.
10.2. As portas e janelas serão em ferro e/ou madeira conforme indicação do projeto arquitetônico e detalhes, os quais deverão ser rigorosamente seguidos. As dimensões das portas e janelas constam na prancha D01.
10.3. Os rebaixos, encaixes e outros detalhes feitos nas esquadrias, para fixação das ferragens, deverão ser certos e sem rebarbas, correspondendo exatamente às dimensões das ferragens.
10.4. Portas de Madeira
10.4.1. As portas de madeira terão folhas em compensado de pinho semi-oco com 35mm de espessura, tendo em seus contornos sarrafos de madeira maciça. O acabamento será dado por duas demãos de massa corrida como fundo, levando então pintura com tinta esmalte sintético acetinado da SUVINIL ou similar, na cor branca.
10.4.2. Os marcos serão de madeira de lei (cabriúva, cedro, imbuía, açoita, canela e grapia). Para a fixação do marco de madeira serão usados tacos de madeira, previamente preparados com prego, asfalto e areia, embutidos na alvenaria. A fixação se dará em 4 pontos: - 1º ponto Após a 1ª fiada de tijolos acima do rodapé
- 2º ponto e 3º ponto Em posição eqüidistante em relação a 1ª e a 4ª fixação - 4º ponto A 15cm abaixo do final do marco
10.4.3. Na parte superior o marco será fixado à viga em 2 pontos, através de bucha plástica 10mm.
10.4.4. A porta de madeira PM3 terá a sua folha revestida, na sua parte inferior, em ambos os lados, até a altura de 40cm, com laminado melamínico, marca Formica, ou
equivalente, acabamento texturizado, espessura 0,8mm, conforme detalhe na prancha D01, na mesma cor da pintura da folha da porta. Como a porta PM3 deverá ter uma alça de apoio (ver item 14.1) faz-se necessário que na altura de 90 cm exista um reforço interno de madeira maciça que permita a fixação de parafusos.
10.4.5. A porta de madeira PM5 terá 2 folhas de abrir. Uma das folhas terá 82cm de largura; a outra folha, para abertura eventual, terá 20cm e será fixa por ferrolhos junto ao piso e à verga. Ambas as folhas deverão ter estrutura de contorno em sarrafos de madeira maciça.
10.4.6. Todo elemento de madeira deverá receber duas demãos de Jimo Cupinicida ou equivalente, incolor, em todas as suas faces.
10.5. Portas de Ferro
10.5.1. As portas PF1 e PF2 terão sistema de abertura do tipo folha de abrir, com duas folhas. A parte superior da porta terá janela com vidro e grade decorada.
10.5.2. As portas PF3 terão sistema de abertura do tipo folha de abrir. A parte superior permitirá ventilação e iluminação através de vidros com sistema de abertura do tipo basculante.
10.5.3. Receberão acabamento e pintura conforme item 17.2.
10.5.4. Para a fixação dos marcos das portas será deverão ser colocadas esperas de ferro redondo 8mm, com comprimento mínimo de 30cm embutidas na alvenaria em quatro pontos:
- 1º ponto Após a 1ª fiada de tijolos acima do rodapé
- 2º ponto e 3º ponto Em posição eqüidistante em relação a 1ª e a 4ª fixação - 4º ponto A 15cm abaixo do final do marco
A estas esperas será soldada um perfil “L” para absorver as diferenças entre o vão e o marco, este por sua vez será soldado ao perfil.
Todos os marcos serão fixados em sua parte superior em no mínimo dois pontos nas vergas através de buchas plásticas 10mm.
10.6.1. As janelas terão sistema de abertura com folhas de correr, tipo maxim-ar ou basculante, conforme indicação na prancha D01 e relação a seguir:
JF1 - conjunto formado por três módulos de janela acoplados. Dois módulos maxim-ar
60cmx60cm na parte superior e um módulo inferior de correr 120cmx120cm com grades. Os vidros deverão ser quadriculados. O modelo da grade também deverá ser quadriculado. Serão utilizadas peças tipo junção vertical entre os módulos 60cmx60cm, tipo maxim-ar e confeccionado um perfil horizontal, a ser instalado entre o módulo inferior de correr e os dois módulos superiores tipo maxim-ar.
JF2 - módulo basculante com 80 cm de largura e 60 cm de altura.
JF3 - módulo de correr 120cmx120cm com vidros e grades quadriculadas (obs: modelo igual
ao utilizado na composição da esquadria JF1).
JF4 - módulo basculante com 120 cm de largura e 100 cm de altura.
10.6.2. Para a fixação das janelas será usado um perfil “L”, conforme detalhe, para absorver as diferenças entre o vão e a janela, esta por sua vez será soldada ao perfil.
A fixação do perfil se dará no mínimo em 3 pontos na alvenaria em cada um dos lados usando-se parafusos e buchas plásticas, estas de diâmetro 10mm, com perfeição de alinhamento e prumo. A esquadria será fixada junto à viga em dois pontos, tudo com parafusos e buchas plásticas, estas de diâmetro 10mm, com perfeição de alinhamento e prumo.
10.6.3. Todos os pontos de contato das janelas externas com elementos de concreto ou alvenaria deverão ser calafetados com massa flexível, da 3M, Sikaflex< Juntabel ou equivalente.
10.6.4. Receberão acabamento e pintura conforme o item 17.2, desta especificação.
11. FERRAGENS DE ESQUADRIAS
As ferragens seguirão, no que couber, às disposições do CE-PMPA.
11.1. As portas PM1 e PM4 levarão:
- fechadura interna e roseta marca Papaiz, ou equivalente, modelo 3400E190MZ260CR, acabamento cromado.
- 3 peças dobradiças latão cromado 3 ½” x 3”.
11.2. As portas PM2A e PM2B levarão:
- 2 peças dobradiças de latão cromado 3 ½" x 3".
- Ferrolho roliço de sobrepor de metal cromado diâmetro 8mm.
11.3. A porta PM3 levará:
- 3 peças dobradiças latão cromado 3 ½” x 3”.
- fechadura tipo banho e roseta marca Papaiz, ou equivalente, modelo 3400E190MZ260CR, acabamento cromado
11.4. A porta PM5 levará:
- fechadura interna e roseta marca Papaiz, ou equivalente, modelo 3400E190MZ260CR, acabamento cromado.
- 2 ferrolhos chatos (fechos) de embutir de aço carbono cromado 18mm - 6 peças dobradiças latão cromado 3 ½” ex 3”.
11.5. As portas PF1 e PF2 levarão:
- fechadura externa e roseta marca Papaiz, ou equivalente, modelo 3400E190MZ260CR, acabamento cromado.
- 6 peças dobradiças em aço laminado, extraforte, com anéis 3 ½” x 3”. - 2 fechos de embutir de 20 cm.
11.6. A porta PF3 levará:
- fechadura externa e roseta marca Papaiz, ou equivalente, modelo 3400E190MZ260CR, acabamento cromado.
- 3 peças dobradiças em aço laminado, extraforte, com anéis 3 ½” x 3”.
11.7. Todas as portas, exceto PM4, PM5 e PM6 levarão prendedor de porta 55 CR. As dobradiças serão fixadas com parafusos no marco e na folha da porta.
11.8. Todas as ferragens deverão ser entregues em perfeito funcionamento devendo ser entregue à fiscalização dois jogos de chaves de todas as fechaduras, quando do recebimento da obra.
12.
LOUÇAS E METAISObs: A especificação e quantificação dos registros serão conforme projeto hidrossanitário.
As louças e metais indicados em projeto deverão ter as seguintes características:
12.1. Vestiário Lavatório
- Lavatório Azaléia, modelo 122913, sem coluna, marca Celite ou similar. - 1 Torneira Clínica Bometal (com alavanca) ref. 2122c ou similar. - Válvula de escoamento plástica.
- Ligação plástica flexível para entrada d'água;
- Ligação plástica entre válvula e a rede de esgoto secundária;
- Cabide em latão cromado, marca Jackwal linha Standart, ou equivalente; - - Barra de apoio de ferro galvanizado com acabamento em tinta epóxi,
dimensões e instalação conforme detalhes na prancha D02.
Bacia
- Bacia convencional Azaléia, modelo 003.913, marca Celite ou similar, com assento plástico compatível.
- Caixa de descarga, marca Cipla ou similar.
- Tubo de ligação para bacia com flange 1 ½” em PVC.
- Papeleira modelo porta tudo em latão cromado, marca Jackwal linha Standart, ou equivalente;
- 2 barras de apoio de ferro galvanizado com acabamento em tinta epóxi, com dimensões e instalação conforme detalhes na prancha D02;
- Elevação do vaso sanitário – deverá se executada uma base em concreto
conforme detalhe em planta. A mesma deverá ser pintada com tinta acrílica semi-brilho, cor cinza.
Chuveiro
- Chuveiro elétrico, cor branco gelo, modelo com ducha manual, marca
Lorenzetti, ou equivalente, 4500 watts;
- Braço para chuveiro ½” de PVC com 30 cm de comprimento;
- Saboneteira de parede em latão cromado, marca Jackwal linha Standart, ou
equivalente;
- Barras de apoio de ferro galvanizado com acabamento em tinta epóxi,
dimensões e instalação conforme detalhes na prancha D02.
12.2. Sala de Higienização Lavatório
- Lavatório suspenso linha Azaléia, modelo L915, cor branco gelo, marca Deca,
ou equivalente; O lavatório deverá ser fixado a 60 cm de altura.
- Torneira plástica para lavatório, marca Herc, ou equivalente; - Válvula de escoamento plástica;
- Ligação plástica flexível para entrada d'água; - Sifão plástico para lavatório;
- Cabide em latão cromado, marca Jackwal linha Standart, ou equivalente; - Saboneteira de parede em latão cromado, marca Jackwal linha Standart, ou
equivalente;
Bacia Infantil
- Bacia infantil marca Celite, ou equivalente, ref. 08254, cor branco, com
assento plástico.
- Tubo de ligação para bacia com flange 1½” em PVC;
- Caixa de descarga plástica, branca, marca Cipla, ou equivalente; - Ligação plástica flexível entre a rede e a caixa de descarga; - Tubo de ligação para bacia com flange 1½” em PVC;
- Papeleira modelo porta tudo em latão cromado, marca Jackwal linha Standart,
ou equivalente;
Balcões de Higienização
- 2 tampos de aço inoxidável, dimensões 150 cm x 56 cm, com uma banheira
cada um, marca Tramontina, ou equivalente, fabricado conforme detalhamento na prancha D02; válvulas plásticas compatíveis;
- Duchas íntimas, marca Lorenzetti, ou equivalente, 2500 W (2 unidades, uma
para cada banheira)
- Ligações plásticas flexíveis, para entrada de água. - Sifões compatíveis em PVC
Obs 1: Os balcões de higienização serão instalados em nichos formados por muretas de alvenaria revestidas internamente em azulejos e externamente em massa única. A parte superior destas muretas será arrematada em pedra ardósia com 2cm de espessura.
Obs 2: Os tampos de inox serão apoiados em peças de madeira aglomerada tipo MDF revestidas em laminado melamínico padrão Duna ref. L142, acabamento texturizado, espessura 0,8 mm, marca Fórmica ou equivalente, ver detalhes na prancha D02.
12.3. Sanitário Infantil Maternal Lavatórios
- Tampo de aço inox dimensões 125 cm x 40 cm com duas cubas redondas em
aço inoxidável, diâmetro 24 cm, marca Tramontina, ou equivalente; válvulas compatíveis, plásticas;
- Sifões plásticos para lavatório;
- Torneiras plásticas para lavatório, marca Herc, ou equivalente; - Ligações plásticas flexíveis, para entrada d água.
Bacias
- 2 Bacias infantis marca Celite, ou equivalente, ref. 08254, cor branca, com
assento plástico.
- Tubos de ligação para bacia com flange 1½” em PVC;
- Caixas de descarga plástica, brancas, marca Cipla, ou equivalente; - Ligações plásticas flexíveis entre a rede e a caixa de descarga; - Tubos de ligação para bacia com flange 1½” em PVC;
- Papeleira modelo porta tudo em latão cromado, marca Jackwal linha Standart,
ou equivalente;
- Ducha íntima, marca Lorenzetti, ou equivalente, 2500 W. Chuveiro
- Chuveiro elétrico, cor branco gelo, modelo com ducha manual, marca
Lorenzetti, ou equivalente, 4500 watts;
- Braço para chuveiro ½” de PVC com 30 cm de comprimento;
- Saboneteira de parede em latão cromado, marca Jackwal linha Standart, ou
equivalente;
- Cabide em latão cromado, marca Jackwal linha Standart, ou equivalente; 12.4. Sanitário Infantil Jardim
Lavatórios
- Tampo de aço inox dimensões 125 cm x 40 cm com duas cubas redondas em
aço inoxidável, diâmetro 24 cm, marca Tramontina, ou equivalente; válvulas compatíveis, cromadas;
- Sifões plásticos para lavatório;
- Torneiras plásticas para lavatório, marca Herc, ou equivalente; - Ligações plásticas flexíveis, para entrada d água;
Bacias
- Bacia convencional Azaléia, modelo 003.913, marca Celite ou similar, com
assento plástico compatível.
- Caixa de descarga, marca Cipla ou similar.
- Tubo de ligação para bacia com flange 1 ½” em PVC.
- Papeleira modelo porta tudo em latão cromado, marca Jackwal linha Standart, ou equivalente;
- Ducha íntima, marca Lorenzetti, ou equivalente, 2500 W.
- Saboneteira de parede em latão cromado, marca Jackwal linha Standart, ou equivalente;
12.5. Balcões de Cozinha Lactário
- Tampo de aço inoxidável dimensões 120cm x 55cm, com cuba retangular central e escorredores laterais, acabamento acetinado, marca Tramontina, ou equivalente;
- Sifão sanfonado universal marca Astra, ou equivalente; - Válvula de escoamento plástica;
- Torneira plástica de cozinha com chuveirinho e jato, marca Herc, ou equivalente.
Preparo
- Tampo de aço inoxidável dimensões 150cm x 55cm, com cuba retangular central e escorredores laterais, acabamento acetinado, marca Tramontina, ou equivalente.
- Sifão sanfonado universal marca Astra, ou equivalente; - Válvula de escoamento plástica;
- Torneira plástica de cozinha com chuveirinho e jato, marca Herc, ou equivalente.
Lavagem
- Tampo de aço inoxidável dimensões 60cm x 120cm, com duas cubas retangulares centrais, com capacidade para 30 litros cada uma, acabamento acetinado, marca Tramontina, ou equivalente.
12.6. Outros
Tanque para Lavanderia
- Tanque ref. 51262, 30 litros, marca Celite, ou equivalente com peças para fixação compatíveis;
- Válvula de escoamento plástica;
- Torneira plástica para tanque, marca Herc, ou equivalente.
Torneiras de Jardim
- Serão em plástico com adaptador para mangueira, marca Herc, ou equivalente.
OBS. - As louças sanitárias serão brancas de primeira qualidade.
- As peças em aço inoxidável deverão ser entregues sem amassamentos, manchas, arranhões, etc.
- Todas as louças e metais deverão ser entregues em perfeito funcionamento.
13. PEITORIS E SOLEIRAS 13.1 Peitoris
Os peitoris de todas as janelas terão as seguintes características:
- Pedra do tipo basalto tear com no mínimo 2 cm de espessura e 20 cm de profundidade.
- Superfície superior deverá ter inclinação de 2%. - Ranhura para formar pingadeira na parte inferior.
- Avançar 3 cm do plano da parede e 3 cm para cada lado do vão da esquadria. As muretas da sala de higienização terão arremate em sua face superior em pedra basalto tear com no mínimo 2 cm de espessura e 18 cm de largura.
13.2. Soleiras
As soleiras externas serão em basalto tear com no mínimo 2 cm de espessura e 30 cm de profundidade. As soleiras externas serão instaladas no mesmo nível do piso interno com caimento de 1% em direção ao piso externo. Formarão em relação ao piso externo desnível de 1,5 cm (ver indicação de níveis em Planta Baixa).
14. VIDROS
14.1. Os vidros a serem empregados, conforme projeto, serão de primeira qualidade, lisos, transparentes e incolores. Terão todos 3 mm de espessura.
15. PAVIMENTAÇÃO
A execução da pavimentação seguirá, no que couber, as disposições do CE-PMPA.
15.1. Os contrapisos terão 8cm de espessura e serão executados sem solução de continuidade, de modo a cobrir, internamente, a superfície em cada peça, funcionando assim como camada impermeabilizadora.
Os contrapisos só poderão ser executados depois de estar o aterro interno apiloado e nivelado e forem colocadas as canalizações que passarão por baixo do piso.
O concreto a empregar para a execução dos contrapisos será simples, desempenado, traço 1:3:5 (cimento, areia e brita), com aditivo impermeabilizante aprovado pela Fiscalização.
15.2. Deverão ser respeitados os níveis de pisos prontos especificados no Projeto Arquitetônico. Conforme indicação em planta, os pisos serão:
a) Cerâmico- será em peças cerâmicas dimensões 31cmx31cm, referência Classic Neutral, marca Eliane, ou outro piso com propriedades equivalentes (resistência à abrasão (PEI), absorção de água, resistência do esmalte a manchas, coeficiente de atrito, dureza da superfície, etc.). O assentamento será com argamassa colante marca Weber.col interno, ou equivalente. O rejuntamento deverá ser feito com argamassa para rejuntamento colorida, marca Portokoll ou equivalente, na cor preta.
b) Vinílico - será em placas vinílicas, de tamanho 300x300mm, espessura 2mm, modelo Paviflex Dinamic Thru, marca Fademac, ou equivalente, assentadas sobre cimentado base. Deverá ser assente sobre base lisa, limpa e seca; instalado com adesivo apropriado, de acordo com as recomendações e instruções do fabricante.
O assentamento deverá iniciar no centro da sala, eventuais recortes deverão ficar junto às paredes. As formas e cores deverão seguir a indicação da Planta de Pisos, prancha A05. c) De Alerta Podotátil - As faixas de piso de alerta localizadas antes e depois dos desníveis das rampas serão em placas cimentícias com textura e cor correspondentes às exigências da NBR 9050, padrão Guia para Deficientes Visuais, cor vermelho, marca João Vogel, ou equivalente. Serão aplicadas sobre contrapiso de concreto com 5 cm de espessura com massa de assentamento de consistência bem pastosa com cerca de 3 cm e traço 4/1 (areia/cimento).
d) Placas de Borracha - No piso da rampa interna, conforme indicado em planta, será aplicado piso de placas de borracha fixável com argamassa, linha Gomaplac, marca Plurigoma ou equivalente, modelo G-25 - superfície canelada, indicado para áreas internas de tráfego normal de pedestres, tamanho 500x500mm e espessura 7.5 mm, em cor a ser definida pela Fiscalização. O desenho “canelado” deverá ser disposto de forma a ficar perpendicular ao maior comprimento da rampa. O piso deverá possuir Dureza Shore A (ABNT MB 497-69) - 85, Tensão de ruptura: Mpa - 3, 9, Alongamento de ruptura - % - 120, Abrasão - (desgaste - cm3/W.h) - 1,69. Deverá ser instalado conforme especificações do fabricante.
e) Basalto Irregular - O passeio público e a pavimentação do acesso principal deverão ser em basalto irregular conforme indicado na Implantação, prancha I01. As juntas entre as pedras deverão ficar com aproximadamente 1 cm. A superfície resultante deverá apresentar perfeito nivelamento e continuidade. As placas deverão ser assentes em argamassa traço 1:6 (cimento, argamassa de cal). A argamassa de cal será no traço 1:4 (cal, areia). Os rejuntes serão em argamassa traço 1:3 (cimento, areia). A pavimentação externa de basalto regular será arrematada nas bordas com cinta de concreto (rodapé) traço 1:3:5 (cimento, areia e brita fina) com largura de 7 cm e altura do mesmo nível de pavimentação a qual está arrematando.
15.3. Deverão ser rebaixados trechos do meio fio para a execução das rampas no passeio público junto à esquina. As rampas serão em basalto irregular com dimensões estabelecidas na implantação.
16. RODAPÉS
16.1. Os ambientes com piso em placas vinílicas terão rodapés vinílicos com as mesmas características do piso (ver item 15.2.b). O modelo a ser instalado deve ser curvo em sua base, com 5 cm de altura e cor Opala Branca, marca Paviflex Dinamic Thru, Fademac, ou equivalente.
16.2. Os rodapés das salas com piso cerâmico, nas paredes que não serão revestidas em azulejos, serão executados em peças cerâmicas cortadas (ver especificação do revestimento cerâmico no item 8.2). Terão 7 cm de altura e largura igual ao das peças cerâmicas. No assentamento deverão sempre coincidir as juntas do piso e do rodapé.
17. PINTURAS
A execução das pinturas seguirá, no que couber, às disposições do CE-PMPA. Todas as pinturas serão precedidas pela execução de amostras que deverão ser aprovadas pela Fiscalização.
OBS. A forma de aplicação deverá seguir as indicações dos fabricantes, ouvida a Fiscalização.
17.1. Pinturas em Reboco 17.1.1. Paredes Internas
As paredes internas revestidas com massa única levarão uma demão de Selador PVA antes da pintura com tinta látex PVA fosca marca Coral, ou equivalente, com no mínimo duas demãos. As cores das pinturas das paredes estão indicadas na planta baixa indicativa de revestimentos na prancha A01.
17.1.2. Paredes Externas
As paredes externas revestidas com massa única levarão uma demão de Selador Acrílico antes da pintura com tinta Acrílica fosca, marca Coral, ou equivalente, com no mínimo duas demãos. As cores das pinturas das paredes estão indicadas nas vistas da prancha A04.
Os elementos em concreto à vista (vigas de baldrame e muretas de contorno da rampa) deverão receber uma demão de Selador Acrílico, ou equivalente, antes da pintura com tinta acrílica fosca de 1° qualidade, com no mínimo duas demãos, cor concreto.
Os muros de alvenaria levarão uma demão de Selador Acrílico antes da pintura com tinta Acrílica fosca, marca Coral, ou equivalente, com no mínimo duas demãos, na cor amarelo claro.
17.2. Pinturas em ferro
As esquadrias metálicas deverão atender ao que segue:
1- preparo da superfície - A superfície deverá ser lixada e limpa, removendo-se toda a sujeira e escamas. A seguir deverá ser aplicado um fundo antiferruginoso do tipo Zarcão ou Cromato de Zinco ou outro de 1ª qualidade.
2-pintura - aplicação de esmalte sintético de 1ª qualidade da Coral ou similar, cor laranja ref. 1672F, em tantas demãos quantas forem necessárias para um perfeito acabamento. A forma de aplicação deverá seguir as indicações dos fabricantes, ouvida a fiscalização. Somente após a primeira demão de acabamento poderão ser colocados vidros, ferragens e dobradiças.
OBS - todas as pinturas serão precedidas pela execução de amostras que deverão ser aprovadas pela fiscalização, ouvido o Setor de Projetos.
17.3. Pinturas em Aço Galvanizado
1. Preparo da superfície: a superfície das peças deverá ser lixada levemente com lixa n° 50 e limpa de graxas, óleos e sujeiras com solvente.
2. Base: como fundo, deverá ser aplicada uma demão de Fundo para Galvanizados, marca Suvinil, ou equivalente;
3. Pintura: tinta esmalte sintético, acabamento acetinado, marca Suvinil, ou equivalente, em pelo menos duas demãos, nas seguintes cores:
4. Cores:
- Portões - mesma cor das demais esquadrias de ferro. - Algerozes – cor Platina
- Barra de apoio porta PM3 – cor Platina - Barras de apoio vestiário – cor Platina
17.4. Pinturas em Madeira
17.4.1. Todo elemento de madeira deverá receber duas demãos de cupinicida marca Jimo Cupinicida, ou equivalente, incolor, em todas as suas faces.
17.4.2. Todo elemento de madeira deverá ter suas imperfeições regularizadas com massa e lixa.
17.4.3. Antes da pintura deverá ser aplicada uma demão de fundo nivelador para madeira.
17.4.4. As portas de madeira (folha, marcos, guarnições) receberão pintura em tinta esmalte, acetinado, cor branca, em quantas demãos forem necessárias para um perfeito acabamento.
17.4.5. Os elementos da estrutura de madeira da cobertura que ficarem aparentes (beirais) após seguir os procedimentos dos itens 16.3.1 e 16.3.2 deverão receber acabamento com protetor do tipo stain, marca Osmolocolor, Montana, ou equivalente, conforme instruções do fabricante, em no mínimo duas demãos. A cor utilizada deverá ser semi-transparente, ref. Canela.
18. DIVISÓRIAS
18.1. Deverão ser fornecidas e instaladas no sanitário infantil do Jardim divisórias do tipo Divilux Standart da Eucatex, ou equivalente, próprias para divisão de sanitários.
18.2. As divisórias terão montantes simplificados com estrutura em alumínio anodizado na cor natural e com painéis e portas do tipo Formidur Plus da Eucatex, ou equivalente, cor branco.
18.3. As divisórias terão altura de 150 cm do piso e as portas ficarão 15cm afastadas do chão.
18.4. As portas terão 60 cm de largura e as dobradiças serão próprias para montantes de alumínio tipo "perfil-perfil", marca Mercúrio, ou equivalente.
19. PROJETOS COMPLEMENTARES
As instalações elétricas, hidrossanitárias, gás e telefone seguirão, no que couber, as disposições do CE-PMPA.
19.1. Serão executadas conforme os respectivos projetos e especificações por firmas especializadas e idôneas.
20. INSTALAÇÃO DE GÁS
A instalação de gás seguirá, no que couber, as disposições do CE-PMPA.
A firma vencedora deverá apresentar projeto de instalação de GLP que alimentará o ponto de consumo, segundo as normas específicas e apresentando ART de projeto.
A instalação será executada conforme os respectivos projetos e especificações por firmas especializadas e idôneas.
Deverá ser utilizada tubulação de aço galvanizado sem costura, ref. DIN 2440 ou SCH-40, ou equivalente. Quando se tratar de instalação subterrânea, as tubulações deverão ser envolvidas por fita plástica anticorrosiva, marca 3M, ou equivalente.
A instalação de GLP será composta de uma bateria de 2 cilindros P45 para atender 1 ponto p / fogão semi-industrial com seis queimadores.
Na chegada do ponto de consumo deverá ser instalado um conjunto técnico de segundo estágio composto de válvula de fechamento, regulador de segundo estágio e conexões.
21. DIVERSOS
21.1. A edificação será dividida em dois volumes separados por junta de dilatação que deverá se estender por todos os elementos da edificação (desde as fundações até a cobertura). Ao longo das paredes, internas e externas, vigas de baldrame e respaldo e pisos deverá ser colocado nas juntas massa flexível 3M, Sikaflex, Juntabel ou equivalente, e instaladas lâminas plásticas com 5mm para vedação. Este tratamento das juntas de dilatação deve ser feito antes da execução do revestimento a fim de evitar infiltração de água.
21.2 Deverão ser confeccionados Guichê e Passa-Pratos, em locais indicados em planta.Terão tampos em madeira aglomerada tipo MDF, com 20 mm de espessura, revestidos com laminado melamínico, cor branca, acabamento texturizado, marca Fórmica ou equivalente. Os tampos deverão ser fixados nas muretas de alvenaria através de perfis metálicos pintados conforme o item 17.2, na mesma cor das esquadrias de madeira. Ver detalhes dos tampos na prancha D01.
21.3. Deverão ser feitas aberturas nas alvenarias da cozinha, comunicando-se diretamente com o exterior, distante no máximo 20cm do piso interno, de 20x20cm, no qual deverá ser colocada tela e veneziana de ferro em ambos os lados (interno e externo). Deverá ser rebocado com cimento e areia internamente para total fechamento entre a parede externa e interna.
21.4. Nas paredes do vestiário onde serão fixadas as barras de apoio para portadores de necessidades especiais (lavatório, box do chuveiro e bacia sanitária) deverão ser executados reforços em concreto conforme detalhes na prancha D02.
21.5. Deverá ser executado depósito de gás, em local determinado em planta de implantação, conforme detalhes específicos na prancha D03.
21.6. Ao longo das rampas internas deverão ser colocados corrimãos de aço de seção circular com diâmetro igual a 4cm. Estes corrimãos deverão ser contínuos e prolongar-se por
30cm além do final ou do começo das rampas. Deverão ser fixados em duas alturas (92 e 70cm) através de suportes metálicos chumbados às paredes. Receberão pintura conforme item 17.2.
21.7. As rampas externas levarão gradil de ferro de h=0,90m nos locais indicados na implantação. O mesmo será composto de três tubos de ferro galvanizado colocados horizontalmente, dois com diâmetro 1½", um a h=0,70m, e outro a h=0,90m do piso pronto e um com diâmetro de 1” h=0,40m. Os tubos verticais de suporte, terão diâmetro de 1" e distâncias máximas entre tubos de 2,50m. . Receberão pintura conforme item 17.3.
21.8. No vestiário deverá ser instalado banco de madeira articulável fabricado conforme detalhes na prancha D02 e especificações a seguir:
- O assento deverá ficar solto, apoiado sobre muretas de alvenaria revestidas em azulejos construídas ao longo das paredes e sobre suporte de madeira articulável, fixo à parede do fundo com dobradiças.
- Serão utilizadas peças de madeira maciça da espécie itaúba ou ipê com dimensões conforme detalhes. Não serão aceitas peças de madeira com rachaduras, nós, empenamentos ou outros defeitos.
- A superfície de madeira do banco deverá ser lixada até serem removidas todos as asperezas, em seguida receberá duas demãos de Jimo Cupinicida ou equivalente, incolor e acabamento com protetor do tipo stain, marca Osmolocolor, Montana, ou equivalente, cor branco, conforme instruções do fabricante.
21.9. Antes da execução do piso e do revestimento de azulejos, os contrapisos e paredes de alvenaria situados dentro dos boxes deverão ser impermeabilizados com emulsão asfáltica com elastômeros, marca Vedapren, ou equivalente, em quantas demãos forem necessárias, obedecendo às instruções do fabricante. Deverão ser executadas canaletas com 1,5 cm de profundidade nos limites dos boxes.
21.10. O reservatório será construído conforme plantas. Colocar uma caixa d’água de 15.000l, em fibra de vidro, formato circular, atóxica, sem amianto, impermeabilizadas, resistentes ao desgaste e corrosão, espera para entrada e saída d’agua, da marca Glasterm ou similar. A sua colocação deverá ser feita na laje, em uma superfície plana, sem frestas e nenhuma saliência para evitar a ruptura.
21.11. A escada externa será executada em concreto revestida com degraus de basalto serrado.
22. ÁREAS EXTERNAS
Toda área externa a ser tratada constará na Implantação.
22.1. Nas áreas indicadas como saibro, a pavimentação será em saibro CBR =40, de primeira qualidade, isento de argila e compactado com rolo mecânico numa espessura média de 10 cm. Será disposto sobre terreno limpo, uniforme e plano; onde houver grama no terreno fazer decapagem prévia.
22.2. As áreas indicadas na Implantação como “terreno natural” deverão ser entregue limpas de lixo e entulho, com superfície uniformemente coberta com terra e/ou vegetação nativa de pequeno porte (forrações e pequenos arbustos).
22.3. Os taludes e os locais indicados como gramados receberão uma camada de terra vegetal com 10 cm de espessura mínima. A grama a ser utilizada será do tipo catarina, em leivas perfeitamente emparelhadas e niveladas, não sendo permitidas quaisquer falhas e irregularidades superficiais. Sobre as leivas será jogada terra vegetal para preenchimento dos espaços resultantes das justaposições das mesmas, devendo ser molhadas com esguicho diariamente, até a grama enraizar-se completamente no solo, formando, assim, uma forração compacta sem desprendimento eventual das leivas que não aderirem ao terreno.
22.4. Os taludes que iniciarem ou terminarem no saibro, conforme indicado na implantação, serão contornados em toda a extensão por meio fio de concreto de 8 cm x 10 cm(visível) com juntas de dilatação a cada 3 m.
22.5. Deverá ser executado passeio em basalto irregular com meio-fio em concreto, conforme indicação em planta de implantação.
23. CERCAS DE TELA
23.1. No cercamento da creche junto ao passeio serão colocadas cercas de tela de h=2,00 m.
23.2. A cerca de tela será de arame galvanizado n.º 12, malha 5cm x 5cm, fixada em tubos de ferro galvanizado diâmetro = 75mm chumbadas na base em viga e fundação de concreto armado. A viga será de 15cm x 25cm em terrenos planos, ficando à vista de 10 a 15cm. A parte inferior da cerca de tela deverá ser fixa aos grampos que deverão ser concretados na viga.
23.3. Nos terrenos acidentados a altura da viga será aumentada até o nível do terreno ou acrescentadas pedras, ou tijolos maciços rebocados com argamassa forte e com fundação de pedra. Neste último caso, se um dos lados ficar em contato com o solo, este deverá ser impermeabilizado com duas demãos de hidroasfalto.
23.4. Nos cantos da cerca serão colocadas duas escoras diagonais para cada canto com tubos galvanizados de 50mm de diâmetro. A cerca terá modulação máxima de 3,00m. A tela será fixada sobre 5 fios de arame n.º 10 com tensores distribuídos uniformemente. Serão colocados caps. metálicos e grampos, tudo conforme detalhe.
23.5. Junto ao acesso principal os montantes deverão estar mais próximos para reforçar a instalação do portão, ver detalhes na prancha D04.
24. MUROS
Serão executados muros nos locais assinalados na implantação. 24.1. Muro de contenção de Pedra
O muro deverá ser executado em pedra granítica 20 x 20 x 20 cm, em duas fiadas na sua largura, com alturas e comprimento conforme implantação. Deverá ter fundação com duas pedras na sua largura e duas na sua altura, isto, abaixo do nível do solo. Acima do muro de pedra, deverá ser feita uma viga de concreto armado, para respaldo do muro, nas dimensões : 40cm de largura, 20cm de altura e comprimento de toda a extensão do muro. A ferragem desta viga deverá ser de 4 ferros longitudinais diâmetro de 10mm e estribos diâmetro de 4,2mm, a cada 15 cm. O concreto deverá ter traço 1:2:3 (cim:areia:brita) e o rejunte das pedras traço 1:3 (cim:areia).
24.2. Muro de Alvenaria
Será executado muro de alvenaria com pilares de concreto, conforme indicado na implantação. Serão empregados tijolos cerâmicos 8 furos, de primeira qualidade, dimensões 10x19x19 cm, marca Cecatto, ou equivalente. O assentamento obedecerá as mesmas prescrições enunciadas no item referente a alvenarias.
Os panos de alvenaria serão amarrados entre si por pilares de concreto seção 15x15cm, com modulação mínima de 2,50m e máxima de 3,00m, distribuídos uniformemente nas diferentes direções , chumbados no chão em sapatas de concreto . As sapatas de concreto terão armadura de aço tipo gaiola diâmetro 6,3mm a cada 10cm com 4 esperas de aço CA-50 diâmetro 10mm com 60cm de altura acima da sapata para amarração do pilar.
Os pilares de concreto terão as seguintes ferragens: Aços longitudinais: CA-50 ,4 barras diâmetro 10mm Estribos: CA-60 diâmetro 5,0mm a cada 15cm
O muro de alvenaria será executado sobre fundação de pedra granítica com no mínimo 3 fiadas , sendo a fiada inferior de duas pedras e as demais de uma pedra.
Deverá ser executada cinta de concreto armado na parte inferior do muro de alvenaria, h= 15cm com a seguinte ferragem: aços longitudinais - CA-50, 4 barras, sendo 2 embaixo e 2 em cima; estribos - CA-60 diâmetro 4,6mm a cada 10 cm.
A parte superior do muro de alvenaria será arrematado por vigota de concreto de 5cm de altura por 15cm de largura , com inclinação para ambos os lados para escoamento das águas superficiais.
Nos terrenos acidentados a altura da viga será aumentada até o nível do terreno ou acrescentadas pedras.
25. PORTÕES
25.1. Todos portões serão executados conforme detalhes nos locais assinalados na implantação.
26. LIMPEZA GERAL E VERIFICAÇÃO FINAL
A limpeza geral da obra e a verificação final seguirão as disposições do CE-PMPA.
26.1. A obra será entregue perfeitamente limpa, livre de entulhos ou restos de construções.
26.2. Os vidros serão lavados, devendo, qualquer vestígio de tinta ou argamassa, serem removidos, deixando-se as superfícies completamente limpas, sob pena de serem substituídas.
26.3. Todos os metais como maçanetas, espelhos, etc., deverão estar perfeitamente polidos, sem arranhões, sob pena de serem substituídos.
26.4. Todas as instalações deverão estar funcionando perfeitamente.
27.
CONSIDERAÇÕES GERAIS27.1. A firma vencedora deverá fornecer, quando da entrega da obra, um cadastro atualizado de plantas com todas as modificações de projetos (arquitetônicos, hidráulico, elétrico, etc.) que se fizerem necessárias no decorrer da construção, devidamente autorizadas pelo fiscal da obra. A empresa deverá entregar os originais que ficarão de posse desta secretaria.
27.2. O Empreiteiro da obra será responsável e responderá durante 5 (cinco) anos pela execução e qualidade dos materiais empregados, nos termos do Art. 1245 do Código Civil Brasileiro que diz: “Nos contratos de empreitada de edifícios ou outras construções consideráveis o Empreiteiro de materiais e execução responderá durante 5 (cinco) anos pela solidez e segurança do trabalho assim em razão dos materiais como do solo, exceto, quanto a este, se, não o achando firme, preveniu em tempo o dono da obra.”
Porto Alegre, julho de 2007.
Arq. Maria Célia de O Mazoni
RELAÇÃO DE PRANCHAS Projeto Arquitetônico
L01 - Levantamento Topográfico I01 - Implantação
A01 - Planta Baixa
A02 - Cortes A-A, B-B, C-C e D-D A03 - Cortes E-E e F-F
A04 - Fachadas
Detalhes
D01 - Detalhe Esquadrias D02 - Detalhe Sanitários
D03 - Detalhe Cozinha e Depósito de Gás D04 - Detalhe Cerca de Tela, Muro e Portões D05 - Planta de Pisos
