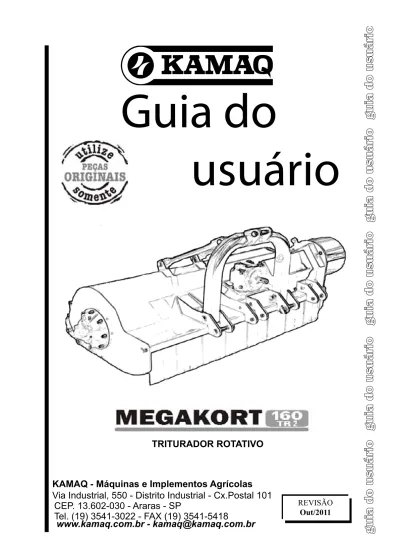

TRITURADOR ROTATIVO
Guia do
usuário
REVISÃO Out/2011www.kamaq.com.br - [email protected]
É
com grande satisfação que congratulamos mais um cliente KAMAQ que se prepara para usar um de nossos produtos.Acompanhe os passos deste manual e você terá um apro--veitamento integral da potencialidade do equipamento. A KAMAQ produz e desenvolve implementos agrícolas desde 1972, conhecida pelo seu pioneirismo em diversos aperfeiçoamentos como giro livre, transmissão direta com embreagem para roçadeiras duplas e simples, siste-ma de corte horário e anti-horário, também torre dupla entre outros mais, produzindo sempre equipamentos de alta tecnologia.
Por estas e muitas outras razões acreditamos que você ficará plenamente satisfeito com a aquisição de um tritu-rador rotativo KAMAQ.
Além das informações contidas neste manual, você pode contar sempre com a rede de apoio técnico KAMAQ.
O nosso muito obrigado.
Via Industrial 550 - Distrito Industrial - Araras/SP CEP 13602-030 www.kamaq.com.br - [email protected] pabx 19 3541-3022 fax 19 3541-5418 Junho/2008
PARABÉNS
IDENTIFICAÇÃO
PRODUTO_________________________________________________
SÉRIE/NÚMERO__________________________________________
NOTA FISCAL N° ______________________DATA______/_____/___
EMPRESA/FAZENDA______________________________________
PROPRIETÁRIO___________________________________________
CIDADE_____________________________________
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
CARACTERÍSTICAS OPERACIONAIS
CARACTERÍSTICAS TÉCNICAS
Pot.Mínima Deslocamento Peso Facas Larg.Corte Modelo
TRANSPORTE
O transporte por longa distância deve ser feito sobre caminhão, carreta, etc;..
ATENÇÃO
Use rampas adequadas para carregar ou descarregar o equipamento. Não utilize barrancos ou rampas im-provisadas, sob risco de graves acidentes. Em caso de levantamento através de guincho, utilize sempre os pontos adequados para içamento. Fique atento a redes elêtricas durante a carga e descarga.
Utilize cabos, amarras, cordas e etc..., em quantidade suficiente para imobilizar e manter a carga estável sobre o caminhão ou carreta. Calce sempre as rodas do equipamento e esteja sempre atento com relação a altura total da carga, principalmente sob rede elétrica, viadutos e outros. Caso neces-sário utilize bandeiras, luzes ou refletores para alertar outros motoristas, siga sempre a legislação vigente sobre altura e largura de cargas. Verifique as condições da carga (cabos frouxos, calços e outros) periodicamente durante a viagem.
MEGAKORT TR2
O triturador rotativo MEGAKORT modelo TR2 é a mais nova geração de implementos destinados a triturar restos de poda em culturas diversas, como citrus, café e maçã entre outros. Possui carcaça monobloco, com torre móvel, que permite o engate central ou lateral do equipamento com extrema facilidade, resultando em um conjunto leve e reforçado, com grande estabilidade operacional. O sistema de transmissão é composto por caixa de engrenagens em banho de óleo, sistema giro-livre, cardans e correias de alta capacidade. Este equipamento possui rolo traseiro com sistema exclusivo de mancalização, que ajusta-se a obstáculos, proporcionando um acabamento uniforme. Também possui uma inovadora concepção na montagem dos rolamentos, o que aumenta a vida útil do conjunto e diminui gastos com manutenções e reparos. O rotor de facas é apoiado sobre rolamentos de alta capacidade e todo o conjunto é balanceado dinamicamente, através de sistema eletrônico, computadorizado. As facas (martelos) são peças especialmente desenhadas para esta função e especialmente produzidas em aço de alta qualidade, o que garante qualidade e segurança nos trabalhos. O desenho da carcaça, em chapa de aço reforçado, juntamente com a exclusiva chapa interna de desgaste (postiça) e conjunto de proteções dianteiras permitem uma perfeita vedação contra o lançamento de material triturado. A segurança operacional deste equipamento e a baixa manutenção mecânica são suas principais características, aliado a qualidade e a tecnologia KAMAQ.
Evite trabalhar com este equipamento em marcha a ré, sob riscos de acidentes devido ao uso incorreto. A regulagem da altura de corte do equipamento é feita através do posicionamento do rolo traseiro. Faça a regulagem em solo plano. O limpador também poderá ser regulado, de forma a obter-se o melhor resultado.
MEGAKORT 160 TR 2 CENTRAL e 1.31 MM
A B C
12 Kg 75 CV
Ponto de içamento
Regulagem Limpador
Evite a descida rápida dos braços hidráulicos, evitando-se assim o impacto excessivo do rolo contra o solo, aumentando sua vida útil.
750 1.60 2075 1120 20 50 1000 N.o DE FOLHA Pç
DATA: REVISÃODATA REVISÃO
1/1 CÓDIGO : ESTUDO 03 DESENHADO: PESO(kg): BOX KAMBAN DIMENSÕES.: 1:10 ESCALA: DESCRIÇÃO: MAT.: QUANT.: ESTOQUE líquido bruto REVISADO: 2.07 M 1.04 M 1.00 M
PROCEDIMENTOS DE SEGURANÇA
Facas Rotativas
Preserve o Meio
Ambiente
AVISO
DE ALERTA
Leia Sempre o
Manual de Instruções
Não se aproxime
do equipamento
em funcionamento
CARACTERÍSTICAS TÉCNICAS PROCEDIMENTOS DE SEGURANÇA INTRODUÇÃO / ACOPLAMENTO MANUTENÇÃO BÁSICAPROBLEMAS, CAUSAS E POSSÍVEIS SOLUÇÕES
ÍNDICE
MANUAL DO USUÁRIO
PAG.
IDENTIFICAÇÃO CARACTERÍSTICAS OPERACIONAIS 02 04 05 07 08-09 09-10-11 12
Como qualquer equipamento, o
triturador também exige cuidados em
relação à segurança.
Não trabalhe com pessoas ao redor da
má-quina
Jamais acione as facas com o
equipamen-to levantado, sob risco de acidente
Certifique-se anteriormente da presença
de elementos como pedras, ferragens, vidro
e outros materiais que possam por em risco
sua segurança e a de outros.
Ao trocar as facas, desligue o trator e
cal-ce a máquina. Isto evita que a máquina caia
sobre o operador;
Não transporte pessoas no trator ou então
sobre a máquina
Não fique proximo a máquina quando o
equipamento estiver ligado;
Confira periodicamente as facas e pinos de
facas;
Use somente facas e pinos de facas
origi-nais;
Nunca deixe pessoas não habilitadas
efetuarem trabalhos com o equipamento;
Jamais retire as proteções de segurança
dos orgão ativos da máquina;
Não faça regulagens ou mantenções com o
equipamento em funcionamento.
Faça o engate ao trator de forma correta,
tendo o cuidado de conferir se os parafusos
(fixação) estão bem atarraxados
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
INTRODUÇÃO
CHECANDO O EQUIPAMENTO
A
ntes de começar a trabalhar.Verifique o nível de óleo da caixa de transmissão e os pontos de graxa.
O triturador vem com eixos cardans e pinos de engate do hidráulico.
O equipamento sai da fábrica com óleo, durante o transporte e na estocagem, pode ocorrer perda pelo respiro da caixa de transmissão.
PREPARANDO ADEQUADAMENTE O CARDAN
A potência do trator é transmitida para o equipamento através do eixo cardan, este deve trabalhar com uma folga aproximada de 15 cm, caso necessário corte o tubo e a barra. Após o corte, rebar-bar com uma lima os cantos do tubo e da rebar-barra. Faça uma limpeza criteriosa e depois lubrifique. Rebarbas e limalhas provocam um desgaste prematuro nas paredes do tubo.
Verificar se o macho e a fêmea estão deslizando livremente.
Ao fixar os terminais ao eixo estriado, certifique-se do perfeito travamento entre as peças.
VERIFIQUE O NÍVEL DE
ANTES DE CADA PERÍODO
DE TRABALHO
ACOPLAMENTO DA MEGAKORT AO TRATOR E
REGULAGENS
A operação de acoplamento e regulagem é simples, porém requer algum cuidado.
Ao engatar os braços do hidráulico NÃO fique entre o trator e o equipamento. Um eventual desequilíbrio poderá ocasionar acidente, fique ao lado, durante o engate. Faça os ajustes finais com o trator desligado.
Ao fazer engate dos braços do hidráulico utilize sempre as travas (pino-argola) que acompanham o equipamento. Utilize a posição central ou então a mais lateral de acordo com a necessidade. Continue o acoplamento montando o cardan frontal conforme indicado. Faça a fixação da proteção através das correntes que acompanham o cardan.
SOMENTE LIGUE O EQUIPAMENTO QUANDO ELE ESTIVER TOTALMENTE
ABAIXADO, EM SUA POSIÇÃO NORMAL DE TRABALHO.
A regulagem da altura de corte poderá ser efetuada através do braços hidráulicos do trator e também através da regulagem do rolo traseiro. Lembre-se sempre usar as travas e pinos de se-gurança, durante o trabalho e transporte. Faça os ajustes preliminares sempre de preferencia em terrenos planos deixando para o campo somente os ajustes finais.
ATENÇÃO !
VERIFICAR O REAPERTO GERAL GERAL DE PORCAS E PARAFUSOS A CADA
PERÍODO DE TRABALHO
LIMPAR SEMPRE O BICO GRAXEIRO ANTES DA LUBRIFICAÇÃO
COM GRAXA, ISSO EVITA A ENTRADA DE IMPUREZAS.
CUIDADOS BÁSICOS
PRESERVE O MEIO AMBIENTE !
Derramar no solo óleo, combustíveis, filtros, baterias, graxas, detergen-tes e outros, afeta diretamente a ecologia, levando esdetergen-tes lixos até camadas subterrâneas. Informe-se sobre a forma correta de entregar estes elemen-tos contaminantes a quem possa reciclar ou reutilizá-los.
ENGATE AOS 3 PONTOS DO TRATOR
Óleo Graxa
Castrol Texaco Shell Ipiranga Esso
SP 220 OMALA 220 MEROPA 220 ILO 220 SPARTAM 220 Isaflex Alvania 2 Agrotex 2 Óleo SAE 90 Nível
SOMENTE LIGUE A
ROÇADEIRA QUANDO
ELA ESTIVER
TOTALMENTE
ABAIXADA, EM SUA
POSIÇÃO NORMAL DE
TRABALHO.
CORTE
REBARBAÇÃO
15 cm
FOLGA CORRETA DO CARDAN FRONTAL
15 cm
VERIFIQUE SEMPRE AS CONDIÇÕES DA CHAPA DE DESGASTE .
MAIORES DETALHES NA PRÓXIMA PÁGINA
LUBRIFICAÇÃO
MANUTENÇÃO BÁSICA
Mantenha sempre engraxadas as cruzetas e troque-as quando apresentarem folgas. Em caso de travamento entre o tubo e a barra, verifique-se os mesmos não encontram deformados, caso estiverem troque-os, se não, desmonte, limpe, lubrifique e monte-os novamente. A barra deverá deslizar livremente no interior do tubo. Observe sempre a montagem correta dos cardans.
CONJUNTO DE CORTE - FACAS
O desempenho do triturador depende em muito das boas condições do conjunto de facas, mantenha-as sempre em ordem. Nunca solde as facas, elas são de material de alto teor de carbono e a operação de solda ou aquecimento as tornarão quebradiças. Ao trocar os jogos de facas, observe sempre as condições do pino de facas. Troque-os se estiverem desgas-tado. Troque as facas e pinos conforme (pag.11) , garantindo assim um perfeito balanceamento do equipamento. Solicite sempre facas originais, que já vêm balanceadas de fábrica.
O desbalanceamento do conjunto de corte, resulta em vibrações indesejadas no equipamento, podendo soltar parafusos, causar trincas ou então quebra prematu-ra de componentes. Mantenha a máquina sempre tprematu-rabalhando balanceada.
CARDAN
O rolo de apoio possui um sistema de lubrificação permanente, não necessitando de reposição.
CONJUNTO DO ROLO DE APOIO
As correias devem sempre permanecer na tensão correta (Veja página 12) e livre de graxa, óleo ou outro solvente. As polias deverão sempre estar alinhadas (Utilize uma régua), aumentando a vida utíl do jogo de correias. Lembre-se, troque sempre o jogo inteiro por correias, de preferen-cia, todas da mesma marca. Faça sempre as manutenções com o equipamento desligado.
CORREIAS
PARAFUSOS E PORCAS
Aperte periodicamente as porcas e os parafusos de seu equipamento. Vibrações e trepidações sofridas durante o uso podem afrouxá-los. Esteja sempre atento a ruídos e barulhos estranhos no implemento, certifique-se sempre da perfeita fixação entre os elementos da máquina.
LIMPEZA E CONSERVAÇÃO
Faça uma limpeza periódica no equipamento, retirando restos de terra, folhas e outros elemen-tos que possam juntar-se a estrutura. Uma boa lavagem e posterior pulverização com óleo fino ou outro protetivo assegura uma maior vida útil ao implemento. Guarde em local coberto.
Verifique o nível de óleo da caixa de transmissão a cada período de trabalho, use apenas óleo EP 90. Recomenda-se a primeira troca de óleo após 500 horas de uso e depois a cada 1000 ho-ras. Ao colocar graxa através dos “bicos graxeiros” lembre-se de limpar a superfície do mesmo antes de aplicar a graxa, evitando a entrada de impurezas juntamente com o lubrificante. Reco-menda-se a lubrificação geral do equipamento a cada período de trabalho.
VIBRAÇÕES
Trabalhando
A rotação de trabalho da tomada de força do trator deverá ser regulada para 540 RPM (Veja tabela no trator). A marcha de trabalho deverá ser avaliada de acordo com as condições do terreno e também de acordo com a quantidade de massa a ser cortada. Quanto maior a quantidade de mato a ser cortada, menor deverá ser a velocidade de trabalho. Faça uma avaliação, verificando a qua-lidade do serviço e adequando a melhor marcha e a regulagem de altura de corte para o trabalho perfeito e com alto rendimento.
ACOPLAMENTO DO TRITURADOR AO TRATOR E REGULAGENS
B
Posicione o implemento da forma desejada e ajuste-o de forma a manter um bom nivelamento através do mecanismo (“bracinho”) do trator. Após o nivelamento faça o travamento da regu-lagem através dos estabilizadores laterais dos braços hidráulico do trator, conforme indicado nas figuras acima. Lembre-se faça sempre estes ajustes e regulagens em terreno plano. Em seguida monte o cardan frontal e trave as capas protetoras , através das correntes e gancho que acompanham este item. Aproveite nesta hora para ajustar a altura de corte, feita através da regulagem do rolo traseiro.
AJUSTES E REGULAGENS EM CAMPO
AJUSTANDO NO BRAÇO DO TRATOR TRAVANDO A REGULAGEM
ESTABILIZADOR LATERAL
Chapa de Desgaste
Chapa de Desgaste
A MEGAKORT TR2 possui um exclusivo sistema de chapa de desgaste na parte interna da estrutura. Esta peça é muito útil, pois sendo do tipo removível, permite a troca por outra sem danos para a carcaça principal. Sua fixação é bem simples, com encaixe na parte dianteira do equipamento e travada com dois parafusos de aço na parte traseira.
Recomenda-se a inspeção periódicamente deste elemento,
verificando o desgaste e a necessidade de substituição e também as condições de fixação.
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
AJUSTES E INSPEÇÕES RÁPIDAS
Sobrecarga de serviço.
GARANTIA
Todos os equipamentos KAMAQ
têm: Garantia total contra defeitos de fabricação pelo prazo de 1 ano e meio , excluídos os casos de desgaste natural de peças como facas, sapatas do esqui, entre outras. Serão também excluídos de garantia quaisquer outros defeitos advindos da não observação das instruções contidas neste manual.
Solicite o atendimento, munido de nota fiscal ou do certificado de garantia, em nosso reven-dedor autorizado.
PROBLEMAS
CAUSAS
POSSÍVEIS SOLUÇÕES
Vibração
excessiva
Facas desbalanceadas Verificar condições das facasMontagem incorretado cardan. Conferir montagem correta Conjunto de facas solto Verificar reaperto geral
Rolamentos de cubo
folgado. Solicite o ajuste numa oficina autorizada.
Desgaste
prematuro das
correias
Regular altura e corte da máquina.
Consumo
excessivo de
potência
Facas cegas. Trocar as facas. Altura de corte muito
baixa, pegando no
solo. Regular a altura de corte. trabalho pesado, com
muita massa verde. Regular altura de corte, alterar marcha de trabalho
Deformação
na estrutura e
trincas
Vibração
excessiva
Verificar balanceamento do conjunto
de corte.
OUTROS PRODUTOS KAMAQ
Além deste triturador, são produzidos ainda:
Adubadeiras duplas de engate de três pontos e também tipo carreta para as culturas de café, citrus e similares, aplicadores de defensivos agrícolas granulados para as mais variadas cultu-ras. Temos ainda a mais completa linha de roçadeiras profissionais de correias ou transmissão direta para as mais variadas culturas, inclusive para destruição de palhadas como milho e algo-dão, na preparação para o platio direto. Todos esses produtos são fabricados com a qualidade KAMAQ e possuem ainda a segurança de um sistema de assistência técnica com atendimento para todo o Brasil.
Contato com graxa Polia desalinhada Tensão inadequada
Promover a limpeza geral e trocar as correias Fazer o alinhamento - Utilize uma régua Ajustar através dos esticadores
MANUTENÇÃO BÁSICA
Após sua vida útil a troca das facas deverá ser feita de forma geral, isto é, todas deverão ser trocadas ao mesmo tempo, juntamente com os parafusos e porcas de fixação. Atente sempre para o posicionamento correto do sentido de corte. . Certifique-se sempre da perfeita fixação destes elementos, evitando acidentes.
O ajuste da tensão das correias é um item muito importante para o bom funcionamento do equipamento, pois garante a perfeita tração entre os componentes e o aumento da vida útil das correias. Para fazer tal ajuste, proceda conforme indicado nas figuras acima:
A) - Retire as proteções (Lateral e Intermediária)
B) - Efetue o afrouxamento do parafusos fixadores, suficiente para a movimentação do mancal C) - Regule a tensão correta (folga de 5 a 10 mm) através do parafuso esticador.
Após a correta regulagem, trave novamente os parafusos fixadores e monte novamente as pro-teções, lembre-se, estes são itens de segurança. Certifique-se sempre de não deixar as correias serem atingidas por graxa, óleo, querosene, gasolina ou qualquer outro produto que poderá danificá-las. Faça estas regulagens sempre com o equipamento desligado.
AJUSTE DA TENSÃO DAS CORREIAS
PROTEÇÕES ESTICADOR FIXADORES CORREIAS 'HVHQKR 6:&
TROCA DE FACAS
ROTOR FACAS (MARTELOS) PARAFUSO FIXADOR ARRUELA PORCACatálogo
de peças
KAMAQ - Máquinas e Implementos Agrícolas
Via Industrial, 550 - Distrito Industrial - Cx.Postal 101
CEP. 13.602-030 - Araras - SP
Tel. (19) 3541-3022 - FAX (19) 3541-5418
TRITURADOR ROTATIVO
REVISÃO Out/2011www.kamaq.com.br - [email protected]
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
9 18 15 19 5 27 13 26 15 14 6 10 21 23 20 11 8 7 3 3 8 7 7 8 12 22 31 4 24 16 17 25 1 28 7 29 7 29 7 15 30 32 33 24 24 32 Desenho : SWC 445ITEM CÓDIGO
DESCRIÇÃO
1
510.22358
PS CARCAÇA 160 TR
2
510.22137
PS TORRE MEGAKORT
3
510.22388
PS TIRANTE
4
510.22391
PS ACABAMENTO DIREITO
5
510.22390
PS ACABAMENTO ESQUERDO
6
510.13391
PS ESTICADOR DE CORREIA TRINCHA URBANA
7
030.00446
PINO ARGOLA 7/16"
8
030.00442
PINO DO HIDRAULICO CAT. 2 (Ø1.1/8")
9
112.22253
CHAPA DE DESGASTE 160 TR
10
112.22345
CHAPA DA PROTEÇÃO 160
11
510.13474
PS VARÃO DA PROTEÇÃO FRONTAL
12
510.20954
PS PROTEÇÃO DIANTEIRA
13
510.20951
PS PROTEÇÃO DE CORREIAS
14
017.10996
PORCA PARLOCK 1/2" WW
15
020.00234
ARRUELA LISA 1/2"
16
016.06965
PAR. SEXT. 5/8" X 2 1/2"UNC
17
016.06964
PARAF. SEXT. 5/8" x 3" UNC
18
016.18128
PARAF. SEXT AÇO 1/2"x1.1/2"UNF
19
017.09971
PORCA PARLOCK 1/2" UNF
20
016.00133
PARAF. SEXT. 3/8"x1" UNC
21
020.00232
ARRUELA LISA 3/8"
22
018.00213
CUPILHA 3/16"x2.1/2"
23
019.00218
ARRUELA DE PRESSÃO 3/8"
24
017.11040
PORCA PARLOCK 3/8" UNC
25
017.18073
PORCA SPIRALOCK 5/8" UNC
26
050.14032
COTOVELO MACHO GIRATÓRIO 1/4" NPT P/ MANG. 5/16"
27
022.22612
CORREIA B-64
28
030.06945
PINO DO ESCAMOTEAVEL (Ø1.1/16")
29
030.12628
PINO CABEÇADO FIXAÇÃO DA TORRE
30
016.22642
PARAF. SEXT. 5/8" x 3.1/2" UNC - RI
31 016.00135 PARAFUSO SEXT. 3/8" x 1.1/2" UNC
32 016.00134 PARAF. SEXT. 3/8" x 1.1/4" UNC
33 035.22623 ESQUI LATERAL
Desenho :
Catálogo de Peças -
Conjunto da armação
12 11 9 8 6 7 6 5 4 10 2 3 15 3 1 16 4 5 6 7 6 13 14 12 11 17 21 23 22 24 18 20 19 Desenho : SWC 446 B
ITEM CÓDIGO
DESCRIÇÃO
1
412.16368
MANCAL EXTERNO DO ROTOR TR2 - CF 4927
2
412.09268R1 MANCAL INTERNO DO ROTOR - CF 4905
3
412.09270
FLANGE INTERNA DO ROTOR TRINCH
4
023.14014
RETENTOR 02531 BR
5
024.08852
ROLAMENTO 22313 CC 1 LINHA
6
026.14292
PORCA KM 12
7
026.14293
ARRUELA MB12
8
023.00271
RETENTOR 01783BRG VITON
9
412.09256
TAMPA DE MANCAL C/ FURO - CF-4908
10
050.14091
CONEX.RETA NORGREEN C 24250528
11
019.00216
ARRUELA DE PRESSAO 1.4 MEDIA
12
016.00121
PAR 1/4" X 3/4" UNC RI 5° POL.
13
412.09254
TAMPA MANCAL ROTOR SEM FURO
14
021.05530
GRAXEIRA 1/4" UNF
15
510.16179
PS PARAFUSO MANCAL TRINCHA
16
017.11458
PORCA PARLOCK 5/8" UNF 19MM ZINC.BRCO
17
510.32641
PS ROTOR DOS MARTELOS 160 TR II USINADO
18
312.35601
PARAFUSO DOS MARTELOS TR II
19
017.25202
PORCA SEXTAVADA 7/8" UNF TORQUE
20
071.24497
MARTELO TR II - CF 4932
21
412.30487
POLIA MOVIDA Ø215 TR III - CF 4951
22
412.30546
FEMEA DO ANEL DE APERTO Ø42
23
412.30545
MACHO DO ANEL DE APERTO Ø42
24
016.26920
PAR ALLEN C/C M8 X 25 MA
SWC 446 B
Desenho :
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
14 15 15 16 3 10 9 7 6 8 1 5 11 2 18 18 19 20 17 12 8 6 7 11 9 15 15 21 4 2 19 10 13 13 Desenho : SWC 447 AITEM CÓDIGO DESCRIÇÃO
1 510.23825 PS ROLETE DE APOIO MEGAKORT 160 TR2
2 024.23710 MANCAL 1 1/4"X182 - 0501046920
3 510.24593 E PS LATERAL DO ROLETE - ESQUERDA
4 510.24593 D PS LATERAL DO ROLETE - DIREITA
5 412.23802 EIXO DO ROLETE MEGAKORT 160
6 017.00205 PORCA CASTELO 1.1/4" UNF
7 018.00213 CUPILHA 3/16"x2.1/2"
8 510.23808 PS PARAFUSO TRAVA DO MANCAL
9 020.00235 ARRUELA LISA 5/8"
10 017.11458 PORCA PARLOCK 5/8" UNF
11 029.17526 R1 GRAMPO "U" 7/16"x47
12 510.23803 PS RASPADOR DO ROLETE 160
13 017.13717 PORCA PARLOCK 7/16" UNC
14 016.06965 PAR. SEXT. 5/8" X 2 1/2"UNC
15 017.08979 PORCA PARLOCK 5/8"UNC
16 016.06964 PARAF. SEXT. 5/8" x 3" UNC
17 113.23799 LONA TRASEIRA
18 016.00133 PARAF. SEXT. 3/8"x1" UNC
19 017.11040 PORCA PARLOCK 3/8" UNC
20 113.23798 CHAPA DE FIXAÇÃO MAIOR DA LONA
21 113.23816 CHAPA DE FIXAÇÃO MENOR DA LONA
Desenho :
Conjunto do Rolete 160 TR 2
5 6 13 12 11 29 30 28 2 27 3 26 2 24 31 8 1 9 10 4 7 22 18 23 20 23 18 17 19 21 19 16 15 25 14 33 32 Desenho : SWC 448
ITEM CÓDIGO DESCRIÇÃO
1 412.20813 CUBO DA POLIA DE ENTRADA - CF 4901 2 023.00275 RETENTOR 01711 BRG
3 412.20814 EIXO DO CUBO DA POLIA DE ENTRADA 4 059.13909 CHAVETA QUADRADA 1/2"x82mm
5 412.09258 POLIA PERFIL B MOTORA - TRINCHA URBANA - CF-4910 6 017.00206 PORCA CASTELO 1.1/2" NF
7 018.00213 CUPILHA 3/16"x2.1/2"
8 050.14032 COTOVELO MACHO GIRATÓRIO 1/4" NPT P/ MANG. 5/16" 9 022.14236 MANGUEIRA DE LUBRIFICAÇÃO (220mm)
10 022.14237 MANGUEIRA DE LUBRIFICAÇÃO (380mm) 11 412.14220 ARRUELA DE CALÇO DA POLIA (1.0mm) 12 412.14219 ARRUELA DE CALÇO DA POLIA (5.0mm) 13 412.09310 ARRUELA DE CALÇO DA POLIA (7.5mm) 14 050.18508 CAIXA TRANSMISSÃO T 313 J - 1:2,5 15 016.14627 PRISIONEIRO M16x57
16 017.15260 PORCA PARLOCK M16
17 072.19452 TERM. FURO LISO APERTO LAT.Ø 33 CHAV.10MM SERIE 2400 18 072.03833 CRUZETA KM 340 (5-34000X)
19 072.03753 TERM. 04-34101 (04-34114) W2400
20 072.03948 TUBO FEMEA 5848-30-75 W2300/W2400 (PERFIL LIMÃO) 21 072.03947 TUBO MACHO 4940-30-85 W2300/W2400 (PERFIL LIMÃO) 22 072.03758 TERM. 04-34901C (04-34905C) W2400
23 071.03863 PINO ELASTICO 10x80 24 017.11458 PORCA PARLOCK 5/8" UNF 25 059.19455 CHAVETA 10 x 8 x 65mm
26 024.20980 ROLAMENTO DE ESFERA 6209 27 024.20981 ROLAMENTO DE ROLOS NJ 2209 EC 28 412.21269 TAMPA DO CUBO DA POLIA - CF 4929 29 016.00121 PARAF SEXT 1/4"x3/4" UNC
30 019.00216 ARRUELA DE PRESSÃO 1/4"
31 510.16179 PS PARAFUSO MANCAL TRINCHA 32 112.21263 TAMPA QUADRADA CAIXA COMER 33 112.21264 TAMPA REDONDA CAIXA COMER 34 016.05200 PARAFUSO M8 x 20 MA 8.8
35 016.18002 PARAF. SEXT. M12 x 20 (MA)
SWC 448
Desenho :
Conjunto de acionamento
Triturador
MEGAKORT TR 2
TrituradorMEGAKORT TR 2
3 5 6 4 2 1 1 Desenho : SWC 449.ITEM CÓDIGO
DESCRIÇÃO
1
071.03865
PINO ELASTICO 10x90
2
072.04103
PROTEÇÃO 8024-302/0920X W2300/2400
3
910.22599
SBJ JUNTA FÊMEA (COMER)
4
910.22600
SBJ JUNTA MACHO (COMER)
5
072.18474
TUBO FEMEA TRIANG. SÉRIE 8
6
072.18473
TUBO MACHO TRIANG. SÉRIE 8
Desenho :
