Controle remoto com fio Controle remoto
central
Caixa de distribuição
Tubo separador
Fecha a saída de ar somente quando se usa 3 saídas de ar Para o tipo cassete compacto
Tampa da saída do ar
UTR-YDZB
Kit de isolamento
Kit de isolamento para alta umidade
Para o tipo cassete compacto
Kit de entrada de ar externo (fresh air)
UTZ-VXAA
Conjunto de controle externo
UTD-ECS5A Para o tipo duto fino
Kit para embutir parcialmente
Kit de conexão externa
UTY-DMMYM
UTP-SX248A
Kit de comunicação
UTY-XCBXZ1 Para o tipo High Wall compacto
Nova comodidade pode ser oferecida pela
instalação do sensor remoto
Para o tipo duto fino
Unidade de sensor remoto
UTY-XSZX
Este kit é utilizado para ocultar parcialmente a unidade interna do tipo piso na parede UTY-RNNYM
Para o tipo cassete compacto
Kit grelha UTG-UFYD-W Controle remoto simples UTY-RSNYM Tubo de gás Tubo de líquido
Kit de conexão externa
UTY-XWZXZ3
Para unidade externa Para unidade externa
Kit de conexão externa (para o aquecedor) UTY-XWZXZ4 Filtro de catequina de maçã Para o tipo High Wall compacto UTR-FA16
Para o tipo piso UTR-FC03-2
Filtro de íon desodorizante
UTR-FA16-2 Para o tipo High Wall compacto Para o tipo piso UTR-FC03-3 Para o tipo High Wall
Filtro de catequina de maçã
UTR-FA13-1
Para o tipo High Wall
Filtro de íon desodorizante
UTR-FA13-2 UTY-XWZX
Para o tipo High Wall compacto Tipo High Wall Tipo piso Tipo piso/teto Tipo cassete Compacto
UTZ-KXGC
Para o tipo cassete compacto UTR-STAPara o tipo piso
FUJITSU GENERAL DO BRASIL LTDA

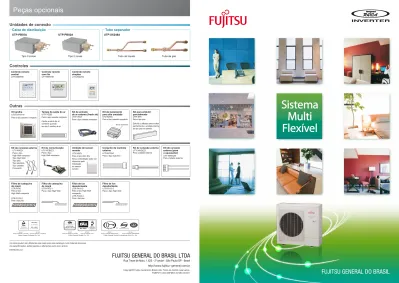

Peças opcionais
Outras
Controles
Unidades de conexão
Tipo 3 zonas UTP-PB03A Tipo 2 zonas UTP-PB02ASistema
Multi
Flexível
FUJITSU GENERAL DO BRASIL
Fujitsu General (Tailândia) Co., Ltd.ISO 9001
O Sistema Multi Flexível tem um gabinete compacto e funções especiais para controlar
confortavelmente até oito ambientes. É possível conectar unidades internas com capacidade total entre 38.400 BTU (11,2kW) a 62.400 BTU (18,2kW), sendo que as unidades internas podem ser selecionadas e combinadas com capacidades desde 7.000BTU (2,0kW) a 24.000BTU (7,0kW), atendendo diferentes necessidades. A instalação é fácil e ocupa pouco espaço, proporcionando uma ampla aplicação deste sistema, inclusive em condomínios residências e lojas.
Configuração do sistema
• Unidade externa compacta • Oito ambientes
• Ampla linha de unidades internas
Caixa de distribuição Unidades internas 6 tipos, 14 modelos
Tubo separador Unidade externa
Unidade externa compacta
de alto desempenho que
proporciona alta eficiência
e bem-estar
Unidade externa compacta e leve, fácil de transportar. Pode ser instalada em diversos locais com pouco espaço disponível.
914mm
Novo modelo
1290mm
Cada ambiente atinge a temperatura programada rápida e confortavelmente através do controle otimizado de refrigerante. O Rápido conforto é obtido através do controle otimizado de refrigerante.
a caixa de distribuição controla o fluxo de refrigerante
Atinge a temp.
programada Atinge a temp.programada
Aumenta
capacidade capacidadeDiminui capacidadeAumenta capacidadeDiminui
Início da operação geral
Maior conforto
Unidade Externa Compacta
Diferença de altura
▲29%
Alta eficiência durante o ano
(50% de carga)EER
4.75
EER
Intervalo de frequência de operação
5 3 1 0 Tecnologia inovadora Trocador de calor:
Tamanho compacto reduzido e economia de energia são obtidos utilizando um projeto de trocador de calor, de 3 fileiras de tubos, de alta densidade.
Compressor rotativo duplo DC de alta eficiência:
É utilizado um compressor rotativo duplo DC de alta potência, baixo ruído e alta eficiência.
Ventiladores de alta eficiência:
Novas pás de alta eficiência. Motor do ventilador DC:Alto desempenho e alta eficiência são obtidos pela utilização de um ventilador com um motor DC pequeno.
Carga parcial (%)
25 50 75 100 %
4.75
O desempenho efetivo é verificado de acordo com a variação da temperatura externado ar, dependendo do tempo e das estações do ano; alem disso, particularmente em relação ao Sistema Multi Flexível, nem todos os ambientes são operados o tempo todo. Portanto, em mais de 90% do tempo efetivo de operação, os condicionadores de ar funcionam com potência parcial ao invés de potência nominal.
Por esse motivo, enfatizamos o desempenho da eficiência energética, com base na utilização efetiva.
A eficiência do desempenho em carga parcial foi aprimorado pelo desenvolvimento de componentes “ALL DC” e do nosso sistema inverter.
energia e linha de transmissão Unidade externa Unidade interna R.C. caixa de distribuição
cabo do controle remoto
Todas as unidades internas são fornecidas com controle remoto sem fio. Outras opções, tais como controles individuais e centrais, também estão disponíveis. O controle remoto central é fácil de operar e faz com que seja simples controlar o modo de operação, a temperatura, o volume do fluxo de ar e outras funções de cada unidade interna a partir de um único local.
Visão geral do sistema
Sistema de Controle Conveniente
Controle remoto sem fio
Operações simples e sofisticadas com a opção de 4 timers diários.
Controlável
1
Sistema Multi FlexívelControla
no máximo
8
unidades internasNecessário para controlar todas as evaporadoras, tipo duto, pelo controle remoto sem fio.
IR receptor do controle remoto sem fio Controle remoto central
Configuração do sistema SU MO TU WE TH FR SA
7
36 91215 18 21
A temperatura do ambiente pode ser controlada precisamente através do sensor de temperatura, embutido
Controle remoto com fio
O controle remoto central permite o controle individual e central.
*Observação: o cruzamento de conexões não é permitido no sistema refrigerante. As configurações em grupo não são permitidas. Quando as evaporadoras estão conectadas a uma caixa de distribuição,
os endereços, de cada unidade, são definidos automaticamente.
linha de transmissão UTY-RNNYM
Controle compacto fornece acesso às funções básicas
Controle remoto simples
UTY-RSNYM
UTY-DMMYM
Não é necessário definir o endereço da evaporadora.
Controle do conforto
Operação de aquecimento a 10°CFunção de proibição
A operação do controle remoto de todas as unidades internas vem com uma função de trava (lock)para impedir operações não permitidas. O controle remoto central também tem uma função de trava (lock) para impedir, entre outras coisas, que crianças brinquem com ele
Ao sair, a operação de aquecimento mínimo é ativada para manter a temperatura ambiente (manter a 10°C).
Controle Remoto Central
Operação econômica
Na operação econômica, a temperatura programada da unidade interna é aumentada em 1°C e a máxima potência da unidade externa é suprimida
Temp. Operação econômica
Aumento da temperatura programada Operação normal Tempo Temperatura programada 10°C 20°C botão de aquecimento mínimo a operação da unidade interna LIGADO INICIAR
Operação “low noise” (baixo ruído)
Os usuários podem optar por quatro níveis de ruídos, dependendo do local de instalação. O tempo de operação pode ser ajustado utilizando o timer.
Ar condicionado Carga térmica Ruído de operação Hora 100% 58dB 0 0
Fator de carga temica do ar condiciondo
queda
Prioridade no modo operação silenciosa de baixo ruído Ajuste da operação silenciosa
UTY-DMMYM
Conveniência
Programação de timer semanal
O ajuste ON/OFF pode ser definido para quatro vezes ao dia. Dois padrões semanais podem ser estabelecidos conforme as estações quentes e frias
segunda-sexta sábado-domingo 7 Horário Horário 12 17 23 Padrão do verão Padrão do inverno
Frio Frio Frio
8 1 18 22
Frio Frio Frio
7 1213 23
Quente Quente
Quente
7 1 18 23
Quente Quente Quente
Controle central e individual
Controla um grupo de até 8 unidades internas. A temperatura, o volume de circulação de ar e a proibição do uso do controle remoto de todas as unidades internas podem ser feitos por etapa.
Fácil operação
• tela com luz de fundo de LED grande • painel de operação com boa visibilidade
Disponível em 9 idiomas (inglês, alemão, francês, espanhol, russo, português, italiano, grego e turco)
Suporte em vários idiomas
Controle remoto central foi desenvolvido para uso residencial. Todas as unidades
internas podem ser controladas individualmente por meio de operações simples.
O gerenciamento da programação de horários e outras funções podem ser utilizados
para alcançar uma economia de energia ainda maior.
Conexão de tubulação é feita inteiramente por meio de flanges e a instalação elétrica simples,
minimiza erros de instalação
Fácil Instalação
linha de transmissão e energia linha de transmissão unidade externa
fonte de energia elétrica
fornecimento de energia elétrica tubulação
98
pesopesokg
Pode ser carregada por duas pessoas
Parte traseira
base
direito Parte dianteira
Função de verificação automática de erro de fiação
A operação de verificação detecta erros de fiação antecipadamente
Conexões simples
que não é conexão cruzada
A conexão da fiação é a mesma do split simples ou multi split.
caixa de distribuição
Conexão de tubulação
inteiramente por meio
de flanges
Grande capacidade de conexão
Até oito unidades internas podem ser conectadas a uma unidade externa. No máximo de 130% de capacidade de conexão das unidades internas. Atende qualquer disposição de ambientes.
Design Flexível
Número de unidades internas conectadas até8
comum comum líquido :Ø
9,52
mm gás:Ø
15,88
mm comprimento total da tubulação115m máx.
Capacidade de conexão das unidades internas coeficiente até130%
caixa de distribuição
tubo de separação
tubo de separação unidade externa
Pode ser instalado em condomínios residenciais ou edifícios comerciais
diferença de altura entre a UE e a UI 30m máx. diferença de altura entre a UI e a UE 15m máx. comprimento do tubo entre UI e a caixa de distribuição 15m máx.
Comprimento da
tubulação
Diminuição do peso da unidade externa
Mais fácil de carregar e instalarDiâmetro comum do tubo principal
O diâmetro constanteda tubulação principal facilita a instalação
É possível fazer a conexão da tubulação em quatro direções. A rota perfeita pode ser selecionada conforme a instalação.
Conexão da tubulação
disponível para os
quatro lados
*pelo menos duas unidades devem estar conectadas
quarto 4 quarto3 quarto 2 sala íntima sala de estar sala de jantar suíte principal cozinha
Permite uma variedade de padrões de instalação devido ao uso do método de conexão de caixa de distribuição
unidade externa
unidade interna de 9.000BTU unidade interna de 7.000BTU caixa de distribuição
Exemplos Exemplos
térreo
1º andar
Residência de um andar
Residência de dois andares
unidade interna
Caixa de distribuição
Instruções de montagem permitida da caixa de distribuição
Montagem horizontal na parede Montagem vertical na parede Instale a unidade com o topo para cima
Instale a unidade com a caixa de controle para cima
Suspensa no teto
Não pendure no teto quando realizar a instalação vertical
caixa de distribuição tubo de separação
quarto 3 quarto2 sala de jantar banheiro principal suíte principal cozinha sala de estar sala íntima varanda comprimento efetivo da tubulação 70m máx.
Linha de unidades internas conectáveis
Total de 6 tipos e 14 modelos
AGBG09LVCA AGBG12LVCA High Wall compacto High Wall Cassete compacto Piso
ASBG07LJCA ASBG09LJCA ASBG12LJCA
Piso/teto
AUBG09LVLA AUBG12LVLA AUBG18LVLA
Duto fino
ARBG09LLTA ARBG12LLTA
7,000BTU 2.0kW 9,000BTU 2.5kW 12,000BTU 3.5kW 18,000BTU 5.0kW classe
Função de conforto
Características
Aletas de ascilação vertical
as vanes oscilam automaticamente para cima e para baixo.
Duplo Swing automático
Movimento multidirecional das vanes permite que se mova automaticamente nas direções horizontal e vertical.
Reinício Automático
No caso de uma falta temporária de energia, o ar condicionado será automaticamente reiniciado no mesmo modo operacional de antes da queda, uma vez que o suprimento de energia elétrica for restabelecido.
Mudança automática
A unidade muda automaticamente entre os modos de aquecimento e resfriamento com base na temperatura programada e na temperatura ambiente.
Controle de temperatura mínima
A temperatura ambiente pode ser regulada para não cair abaixo de 10°C, assegurando, dessa forma, que o ambiente não fique excessivamente frio quando não estiver ocupado.
Duto de ar fresco conectável
Modo econômico
Limita a corrente máxima de operação, reduzindo o consumo de energia elétrica.
Controle automático do fluxo de ar
O microcomputador regula automaticamente a circulação de ar para acompanhar efetivamente as variações da temperatura ambiente.
Função Conveniente
Sleep timer
O microcomputador altera automática e gradualmente a temperatura ambiente para proporcionar um sono confortável durante a noite.
Timer de Programação
Timer semanal + reverso
O cronômetro semanal + reverso pode regular a temperatura por dois períodos de tempo e para cada dia da semana.
Indicação – Limpeza de filtro
Uma lâmpada Indica o período de limpeza do filtro. Para ativar o sinal do filtro, é necessário selecioná-lo na programação da função. O filtro desodoriza pela potente
decomposição dos odores , utilizando os efeitos de oxidação e redução dos íons gerados pelas partículas ultra finas de cerâmica.
Filtro de catequina de maçã
Pó fino, esporos invisíveis de bolor e microorganismos danosos são absorvidos no filtro por eletricidade estática, e o crescimento é inibido e desativado pelo polifenol extraído das maçãs.
Painel lavável
Este timer digital permite que se selecione uma das quatro opções: LIGA, DESLIGA, LIGA-DESLIGA ou DESLIGA-LIGA.
Função de limpeza
Filtro de íon (desodorizante) 24,000BTU 7.0kW ABBG18LVTA ASBG18LFCA ASBG24LFCA ARBG18LLTADimensões
m3/h BTU(kW) mm kg(Ibs) mm(Pol.) mm(Pol.) m °CBS dB(A) capacidade alimentação V/ Ø/Hz resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento capacidade número combinação interna vazão de ar peso dimensão A x L x P conexões da tubulação comprimento máximo da tubulação disnível máximafaixa da operação refrigerante pressão sonora aleta do trocador de calor
resfriamento aquecimento líquido gás AOBG45LAT8 80 a 130% 2 a 8 unidades internas 220/1/60 48,000 (14.06) 54,000 (15.82) 4,650 4,800 56 58 aleta lisa 914x970x370 98 (217) 9.52 (3/8) 15.88 (5/8) 115 (total) 30 -5 to 46 -15 to 24 R410A No. do modelo
Especificações
Unidade externa AOBG45LAT8 (Unidade : mm) 970 24 370 12 914 21 650 166 370 24 401 440 24AOBG45LAT8
DC
ALL Unidade externaDesign simples e elegante Difusor de energia (abertura total) 46o (˚C) 15 16 17 18 (24/30) 33 32 31 30 29 (˚C) (24/30)
Filtro de íon desodorização Filtro de catequina de maçã
Pré-filtro Trocador de calor
com aleta de revestimento orgânico
Pré-filtro de desodorização bactericida com pó especial de cerâmica.
Características do filtro do ar
Fácil manutenção
Simplificação da limpeza da bandeja de condensado: facilita a manutenção.
Circulação de ar vertical *1
Circulação de ar horizontal *2
A “circulação de ar vertical” proporciona um
aquecimento potente no nível do solo e a
“circulação de ar horizontal” não joga o ar frio
diretamente em quem estiver no ambiente.
High Wall
ASBG18LFCA
ASBG24LFCA
Peças opcionais
*1: condições do ar externo: 2ºC 60%Condição de operação: aquecimento, temperatura programada (max.temp.) 30ºC, vazão de ar alta. Direção do ar para baixo e para à frente
*2: condições do ar externo: 35ºC 40% Condição de operação: resfriamento, temperatura programada (min. temp.) 18ºC, vazão de ar alta. Direção do ar horizontal e para frente
Controle remoto sem fio
Controle remoto com fio: Controle remoto simples: Kit de conexão externa: Filtro de catequina de maçã: Filtro de desodorização de íon:
UTY-RNNYM UTY-RSNYM UTY-XWZX
UTR-FA13-1 (peças de reposição) UTR-FA13-2 (peças de reposição)
Especificações
No. do modelo Capacidade Potência nominal Vazão de ar Ruído Dimensão A x L x P Peso Conexões mm kg(lbs) mm (Pol.) mm (Pol.) V/ ø/Hz BTU(kW) dB(A) m3/h ASBG18LFCA ASBG24LFCA 320ｘ998ｘ228 14 (31) 6.35 (1/4) Classe kW kW 5.0 220/1/60 18,000 (5.27) 20,000 (5.86) 900-740-620-550 900-740-620-550 43-37-33-26 42-37-33-25 12.70 (1/2) 7.0 220/1/60 24,000 (7.03) 27,000 (7.91) 1120-900-740-620 1100-900-740-620 49-42-37-33 48-42-37-33 15.88 (5/8) resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento H-M-L-Q H-M-L-Q H-M-L-Q H-M-L-Q Líquido GásTrocador de calor com arranjo de
alta densidade de tubo
Peças opcionais
280mm
203mm
Novo modelo790mm
Design compacto
Maior conforto e comodidade
Redução do volume do trocador de calor:
30%
Diminuição do tubo Espessura:7
mm
5
mm
Temperatura constante Melhora a eficácia do trocador de calorFiltro de íon (desodorizante)
Filtro de catequina de maçã
O filtro desodoriza pela potente decomposição dos odores, utilizando os efeitos de oxidação e redução dos íons gerados pelas partículas ultrafinas de cerâmica.
*o filtro pode ser utilizado por cerca de três anos se lavado com água para restabelecer sua ação na superfície quando estiver sujo.
Pó fino, esporos invisíveis de bolor e microorganismos danosos são absorvidos no filtro por eletricidade estática, e o crescimento é inibido e desativado pelo polifenol extraído das maçãs.
Fácil manutenção
Controle remoto com fio: Controle remoto simples: Kit de conexão externa: Kit de comunicação: Filtro de catequina de maçã: Filtro de desodorização de íon:
UTY-RNNYM UTY-RSNYM UTY-XWZX UTY-XCBXZ1
UTR-FA16 (peças de reposição) UTR-FA16-2 (peças de reposição)
ASBG07LJCA
ASBG09LJCA
ASBG12LJCA
Especificações
No. do modelo Alimentação Capacidade Vazão de ar Ruído Dimensão A x L x P Peso Conexões mm kg(lbs) mm(Pol.) mm(Pol.) V/ ø/Hz BTU(kW) dB(A) m3/h ASBG07LJCA ASBG09LJCA 280ｘ790ｘ203 8 (18) 6.35 (1/4) 9.52 (3/8) ASBG12LJCA Classe kW kW 2.0 220/1/60 7,000 (2.05) 8,100 (2.37) 560-500-430-340 560-500-430-350 36-32-29-25 36-32-29-25 2.5 220/1/60 9,000 (2.64) 10,200 (2.99) 600-520-430-340 600-520-430-340 37-33-29-25 37-33-29-25 3.5 220/1/60 12,000 (3.52) 13,500 (3.96) 660-560-450-340 660-560-470-350 40-36-30-25 40-36-31-25 resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento H-M-L-Q H-M-L-Q H-M-L-Q H-M-L-Q Líquido GásPainel removível e lavável
High Wall Compacto
Design simples com economia de energiaControle remoto sem fio
• Resfriamento e aquecimento potentes obtidos pelo uso do motor DC do ventilador .
• A função de reinício automático memoriza o modo de operação anterior, caso o fornecimento de energia seja restabelecido. • Timer de conforto (LIGA, DESLIGA, PROGRAMAR, DORMIR)
Piso/Teto
ABBG18LVTA
Exemplo de instalação no teto
Instalação flexível
Controle remoto com fio: Controle remoto simples: Kit de conexão externa:
Peças opcionais
Console de piso Embaixo do teto
Exemplo de instalação para piso
Movimentação para esquerda e direita
1 2 5 4 3 Seleção de 5 posições Posições
Oscilação: modo de refrigeração, desumidificação e ventilação Oscilação: modo de aquecimento e ventilação
Movimentação para cima e para baixo
1 2 5 43 Seleção de 7 posições 6 7
Programação por controle remoto com ou sem fio
(Peças opcionais)
As principais programações de funcionamento podem ser feitas facilmente do controle remoto na instalação.
Principais regulagens de funcionamento
Regulagem de pé-direito alto Reinício automático
Ajuste de temperatura no resfriamento/aquecimento
Fácil instalação
Oscilação duplo
Uma combinação de movimentação direcional esquerda/direita e para cima/baixo permite o controle de direção do ar em três dimensões.
UTY-RNNYM UTY-RSNYM UTY-XWZX
Controle remoto sem fio
Especificações
No. do modelo Alimentação Capacidade Vazão de ar Ruído Dimensão A x L x P Peso Conexões mm kg(lbs) mm (Pol.) mm (Pol.) V/ ø/Hz BTU(kW) dB(A) m3/h ABBG18LVTA Classe kW kW 5.0 220/1/60 18,000 (5.27) 20,000 (5.86) 780-700-560-500 780-700-560-500 41-38-34-32 41-38-34-32 199ｘ990ｘ655 27 (60) 6.35 (1/4) 12.70 (1/2) resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento H-M-L-Q H-M-L-Q H-M-L-Q H-M-L-Q Líquido Gás Design simples e fino harmoniza com o interiorPiso
AGBG09LVCA
AGBG12LVCA
Instalação flexível e fácil
abaixo de umajanela comum parte côncavacomum parede parcialmente embutido
Min. 700 Min. 590 Min.940 (unit: mm)
Max. 150 Min. 730 Max. 80
no início da operação
aquecimento impede janela
corrente de ar frio a partir da janela na operação estável resfriamento no início da operação impede que o ar frio desça na operação estável
2 ventiladores e fluxo de ar amplo
Visão traseira Mangueira de dreno Tubulação 1 6 2 3 4 5
Fácil manutenção
Painel removível e lavávelPainel removível
Características do filtro
Utilização de filtros diferentes em ambos os lados
Filtro de catequina de maçã
Filtro de desodorização de íon
Pó fino, esporos invisíveis de bolor e microorganismos danosos são absorvidos no filtro por eletricidade estática, e o crescimento é inibido e desativado pelo polifenol extraído das maçãs.
Controle remoto com fio: Controle remoto simples: Kit parcialmente escondido: Kit de conexão externa: Filtro de catequina de maçã: Filtro de desodorização de íon:
UTY-RNNYM UTY-RSNYM UTR-STA UTY-XWZX
UTR-FC03-2 (peças de reposição) UTR-FC03-3 (peças de reposição)
peças opcionais
600
740
200
700
Filtro de íon de desodorização de longa duração*
Filtro de catequina de maçã O filtro desodoriza pela potente decomposição dos odores utilizando os efeitos de oxidação e redução dos íons gerados pelas partículas ultra finas de cerâmica.
*O filtro pode ser utilizado por cerca de três anos se lavado com água para restabelecer sua ação na superfície, quando estiver sujo.
Flexibilidade de conexão
da tubulação 6 direções
para o dreno e tubulação
Controle remoto sem fioEspecificações
No. do modelo Alimentação Capacidade Vazão de ar Ruído Dimensão A x L x P Peso Conexões mm kg(lbs) mm (Pol.) mm (Pol.) V/ ø/Hz BTU(kW) dB(A) m3/h AGBG09LVCA AGBG12LVCA 600ｘ740ｘ200 14 (31) 6.35 (1/4) 9.52 (3/8) Classe kW kW 2.5 220/1/60 9,000 (2.64) 10,200 (2.99) 530-440-360-270 530-460-380-270 39-34-28-22 39-35-30-22 3.5 220/1/60 12,000 (3.52) 13,500 (3.96) 600-490-380-270 600-510-410-270 42-36-30-22 42-38-32-22 resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento H-M-L-Q H-M-L-Q H-M-L-Q H-M-L-Q Líquido GásDesign delgado com bomba de dreno • Maior intervalo de pressão estática • Embutido na posição horizontal ou vertical
Duto fino
ARBG18LLTA
ARBG09LLTA
ARBG12LLTA
Design delgado
Ampla regulagem de
pressão estática
Entrada de ar
Lado traseiro Lado inferior orifício de drenoA direção da entrada de ar pode ser selecionada para se ajustar ao local de instalação. altura
embutida
198mm
Com a utilização de um motor de ventilador DC, é possível alterar a amplitude da pressão estática de 0 a 90 Pa.
A alteração da amplitude da pressão estática é possível pelo controle remoto.
Amplitude da pressão estática
0 a 90 Pa
bomba de dreno
A mangueira de dreno é um acessório básico.
Bomba de dreno de alta pressão
Máx.
850mm
Design delgado com bomba de dreno, maior range de pressão estática, instalação horizontal/vertical, pode ser instalado no local em que o teto é fino.
Instalação flexível
Embutido no piso Embutido no teto
Controle remoto simples: Unidade de sensor remoto: Conjunto de controle externo:
UTY-RSNYM UTY-XSZX UTD-ECS5A
Peças opcionais
Unidade de receptor IVEspecificações
No. do modelo Alimentação capacidade Vazão de ar Ruído Dimensão A x L x P Peso Conexões mm kg(lbs) mm (Pol.) mm (Pol.) V/ ø/Hz BTU(kW) dB(A) m3/h ARBG09LLTA ARBG12LLTA 19 (41) 6.35 (1/4) 9.52 (3/8) 198ｘ700ｘ620 ARBG18LLTA Classe kW kW 2.5 220/1/60 9,000 (2.64) 10,200 (2.99) 600-550-500-450 600-550-500-450 28-27-26-25 28-26-25-24 3.5 220/1/60 12,000 (3.52) 13,500 (3.96) 650-600-550-480 650-600-550-480 29-28-27-26 29-28-27-24 5.0 220/1/60 18,000 (5.27) 20,000 (5.86) 940-880-820-750 940-880-820-750 32-31-30-29 33-32-31-29 198ｘ900ｘ620 23 (50) 6.35 (1/4) 12.70 (1/2) resfriamento aquecimento resfriamento aquecimento resfriamento aquecimento H-M-L-Q H-M-L-Q H-M-L-Q H-M-L-Q Líquido GásFiltro (acessório)
Filtro
(2 peças)
ARBG09/12/18LLTA (Option)Cassete compacto
Vazão de ar ampla e potente & funcionamento silenciosoAUBG09LVLA
AUBG12LVLA
AUBG18LVLA
Grille is an option
Adoção da asa laminar
Direção da rotação Direção do fluxo de ar
Silencioso
O fluxo de ar passa suavemente ao longo da asa laminar
Nenhuma separação do fluxo de ar
Asa laminar Silencioso
Turbina duplo
Design de alta eficiência devido a estrutura de duplo estagio
Qualidade silenciosa
Turbina duplo estágio
1º estágio + 2º estágio 2 stage Alta Baixa velocidade do vento
Projetado por simulações de análise da dinâmica de fluídos computacional ou CFD (fluído)
Otimização da forma da asa (asa tipo laminar) e número de asas (7 lâminas cada)
A B C D Tampa da grelha 2 1 3 equipamento básico
Durante a instalação, manutenção e operação,
o conjunto da bomba de dreno pode ser facilmente verificado A: motor de ventilador C: boca de sino B: Turbina duplo D: Painel
Fácil manutenção
1Manutenção do ventilador
2
Filtro de longa duração
3
Adaptação das
peças de dreno transparentes
eficiência do trocador de calor:
Controle remoto com fio: Controle remoto simples: Tampa de saída de ar: Kit de entrada de ar fresco: Kit de isolamento para alta umidade: Kit de conexão externa:
UTY-RNNYM UTY-RSNYM UTR-YDZB UTZ-VXAA UTZ-KXGC UTY-XWZX
Peças opcionais
A manutenção do motor de ventilador e da turbina pode serfeita facilmente após a retirada do painel, pois a boca de sino do ventilador pode ser removida facilmente.
É possível uma distribuição de ar uniforme pelo trocador de calor devido a nova turbina de duplo estágio à que produz duas correntes distintas de fluxo de ar.
Controle remoto sem fio
