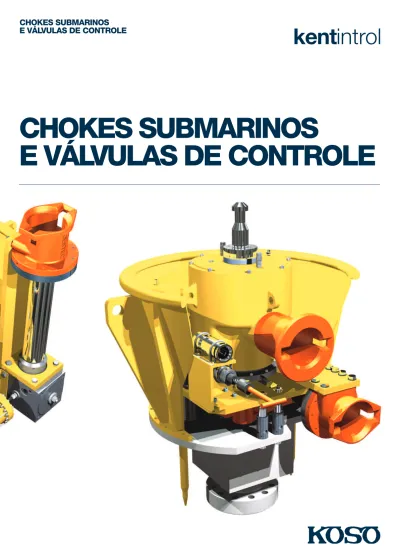

CHOKES SUBMARINOS
E VÁLVULAS DE CONTROLE
CHOKES SUBMARINOS
E VÁLVULAS DE CONTROLE
kentintrol
FABRICAÇÃO DE QUALIDADE
A manutenção dos mais altos padrões de qualidade no projeto, produção e atendimento ao cliente são aspectos fundamentais da filosofia da Koso Kent Introl.
Nossa instalação é credenciada de acordo com o Sistema de Gerenciamento da Qualidade ISO 9001 e Sistema de Gerenciamento Ambiental ISO 14001. Além disso, todos os produtos, conforme aplicável, estão de acordo com as diretrizes da ATEX, PED e com todas as outras diretrizes da União Européia e possuem marcação CE em conformidade.
A experiência de fabricação padrão da empresa inclui as especificações NACE MR01.75, NORSOK, API 6A e as
especificações individuais do cliente. Nossas instalações de testes e inspeção internas incluem testes de dureza e os testes NDE, PMI, gás e vazão.
A segurança é fundamental em tudo o que fazemos, com todos os funcionários sendo treinados de forma geral e específica em Saúde e Segurança.
CHOKES SUBMARINOS
A KOSO KENT INTROL FORNECE PACOTES DE CHOKE SUBMARINO E VÁLVULA DE CONTROLE PARA CLIENTES NO MUNDO TODO. NOSSO SERVIÇO SUBMARINO INCLUI ENGENHARIA DE PROJETO, ADMINISTRAÇÃO, SUPORTE AO CICLO DE VIDA DO CAMPO E PACOTES DE FERRAMENTAS.
Desde 1985, a Koso Kent Introl (KKI) forneceu 800 válvulas choke submarinas para a indústria provenientes de sua fábrica em Brighouse, Reino Unido
Assim como as válvulas de controle e choke submarinos para aplicações padrão, nossa dedicada equipe de engenharia produz soluções para aplicações de projetos submarinos especiais e sob medida.
A variedade de produtos reúne equipamentos exclusivos de alta tecnologia de fornecedores de renome com mais de 30 anos de experiência na indústria submarina.
Foram realizados programas de qualificação recentes para garantir que a variedade de produtos submarinos esteja de acordo com as atuais normas internacionais, especificiações e legislação. Todos os programas foram totalmente inspecionados pela Lloyds Register EMEA.
CENTRO DE EXCELÊNCIA SUBARINA DA KOSO KENT INTROL – BRIGHOUSE
KOSO KENT INTROL, BRIGHOUSE, REINO UNIDO INTROSTEP COM OPERAÇÃO MANUAL
CHOKES SUBMARINOS E VÁLVULAS DE CONTROLE
05
As válvulas de controle e choke Koso Kent oferecem uma solução de alta confiabilidade e projeto comprovado para o mercado submarino. A flexibilidade deste projeto facilita qualquer opção de material diferente de corpo e equilíbrio.
A variedade de produtos submarinos da Koso Kent cobre uma grande variedade de aplicações, incluindo uma produção de múltiplas fases ou de fase única, injeção de água, substância química gás, elevação artificial à gás, controle de fluxo de circuito fechado ou anti-sobrepressão. Quando as velocidades exigidas de fluxo de injeção de produtos químicos em poço submarino forem maiores do que a capacidade de CIMVs, os chokes submarinos são uma alternativa ideal. Todos os chokes e válvulas de controle podem ser fornecidos como projetos não-recuperáveis ou com insertos recuperáveis.
A variedade de produtos também é complementada por um conjunto completo de equipamentos de manuseio, teste e intervenção para uso onshore e offshore, que podem ser colocados no pacote para atender aos requisitos do projeto e oferecidos para compra ou aluguel.
RESUMO DA VARIEDADE DE PRODUTOS
– Opções de equipamentos não-recuperáveis, com mergulhador ou sem mergulhador – Padrão de vida do projeto de 25 anos
– Tamanhos variáveis de 2” a 8”
– Projetos classificados em até 15.000 psi – Válvulas de controle com projeto até 1000
com característica percentual igual ou linear – Projeto de equilíbro não sujeito a
desmoronamento
– Projetos de equilíbrio de controle de velocidade em múltiplas fases
– Produção única ou em múltiplas fases, injeção de água ou substância química e aplicações de elevação artificial à gás – Controle do fluxo da válvula de controle e
aplicações anti-sobrepressão
– Acionadores hidráulicos moduladores e do tipo de progressivo
– Receptáculos de ROV montados na parte superior ou na lateral
– Indicação de posição visual montada na parte superior ou na lateral
– Transdutores de deslocamento variável rotativo ou linear para indicação de posição remota – Teste de vedação primária de chassi/capô
opcional através do recurso de conexão com tubo sob pressão
– Ferramentas de instalação de inserto do choke – Equipamentos para manuseio e intervenção
em poços
– Sistemas de testes de convés offshore.
VARIEDADE DE
PRODUTOS SUBMARINOS
RESUMO DOS TESTES DE QUALIFICAÇÃO
– Teste PR2 de Choke de acordo com a norma ISO 10423:2002 (ANSI/API 6A) seção F
– Teste hiperbário de choke de acordo com API17D para
profundidade de água de 2300 metros (projetado para 3000 metros) – Teste de milhões de passos a pressões de sistema de Baixa
Pressão de 3.000 e 5.000 psi com condições de carga de choke variáveis.
CHOKE COMUM COM INSERTO RECUPERÁVEL
CHOKES SUBMARINOS EM LEITO DE CARREGAMENTO DE CÂMARA HIPERBÁRICA
PROJETO DE EQUILÍBRIO DE CARTUCHO QUE INCORPORA UM
CHOKES SUBMARINOS
CHOKES NÃO-RECUPERÁVEIS
O primeiro choke submarino não-recuperável foi fornecido pela primeira vez pela KKI em 1985 e, desde então, cerca de 300 unidades foram fornecidas por nossa instalação em Brighouse. Os chokes submarinos não-recuperáveis são uma opção de projeto popular quando o projeto do sistema determina que um choke tem que ser montado em um módulo recuperável separadamente ou o operador especifica um projeto de não-recuperação. As estruturas de hospedagem
não-recuperáveis comuns compreendem módulos de choke/fluxo ou pontes de choke. Caraceterísticas dos chokes não-recuperáveis:
– Tamanhos variáveis de 2” a 8”
– Projetos classificados para até 15.000 psi – -46ºC a +121ºC (classificação L-U) como padrão – Até classe material HH
– Válvulas de controle com projeto até 1000 com característica percentual igual ou linear – Produção de fase única ou múltipla, injeção de água ou substância química
e aplicações de elevação artificial à gás
– Acionadores hidráulicos moduladores e do tipo de progressivo
– Indicadores visuais e receptáculos montados na parte superior ou na lateral
– Transdutores de deslocamento variável rotativo ou linear para indicação de posição remota, opções de eletrônica não-redundante, redundante ou de redundância total.
CHOKES RECUPERÁVEIS
O primeiro choke submarino recuperável foi fornecido pela KKI em 1991 e, desde então, cerca de 350 unidades foram fornecidas pela nossa fábrica em Brighouse. O choke normalmente é considerado um elemento essencial no sistema e, na arquitetura submarina de hoje em dia, é comum a especificação de inserto de choke recuperável separadamente. O projeto da Koso Kent Introl utiliza um conector com um único parafuso para facilidade de instalação e retirada do inserto e apresenta projeto modular, permitindo a manutenção por mergulhador ou por ROV. Caraceterísticas dos chokes recuperáveis:
– Tamanhos variáveis de 2” a 8”
– Projetos classificados para até 15.000 psi – -46ºC a +121ºC (classificação L-U) como padrão – Até classe material HH
– Válvulas de controle com projeto até 800 com característica percentual igual ou linear – Produção única ou em múltiplas fases, injeção de água ou substância química e aplicações
de elevação artificial à gás
– Acionadores hidráulicos moduladores e do tipo progressivo
– Indicadores visuais e receptáculos montados na parte superior ou na lateral
– Transdutores de deslocamento variável rotativo ou linear para indicação de posição remota, opções de eletrônica não-redundante, redundante ou de redundância total.
– Teste de vedação primária de chassi/capô opcional através do recurso de conexão com tubo sob pressão.
VÁLVULAS DE CONTROLE
Progressos recentes do processamento no fundo do mar e bombeamento submarino estão gerando um requisito de alta tecnologia para válvulas de controle submarino. A Koso Kent Introl pode fornecer válvulas de controle submarino para diversas aplicações.
Características da válvula de controle submarino: – Tamanhos variáveis de 2” a 8”
– Opções de não-recuperação ou de ROV/ROT recuperável – Ação rápida, fecha e abre em <b$> 2 segundos
– Projetos classificados para até 15.000 psi – Altos valores de Válvula de Controle até 1000 – Até classe material API 6A HH
– -46ºC a +121ºC (classificação L-U) como padrão.
INSERTO DE CHOKE COM ACIONADOR INTROSTEP CHOKE NORMAL NÃO-RECUPERÁVEL
04
ACIONADORES
SUBMARINOS
CHOKES SUBMARINOS E VÁLVULAS DE CONTROLE
RECURSOS DE STEPTROL E INTROSTEP
EMPUXO LINEAR 30.000 lbf
RESUMO DE DESLOCAMENTOS E PASSOS DO CHOKE
1 ½” de deslocamento de choke e 67 passos 2 ¼” de deslocamento de choke e 100 passos 3 ½” de deslocamento de choke e 156 passos FAIXA OPERACIONAL DA PRESSÃO HIDRÁULICA Projetado para sistemas de controle de baixa pressão de 3.000 e 5.000 psi
COMPATIBILIDADE DO FLUIDO HIDRÁULICO Fuido de controle de óleo mineral ou base água LIMPEZA HIDRÁULICA
Normalmente SAE AS4059 classe 6 B-F ou superior
CANCELAMENTO MANUAL MECÂNICO – MONTADO NA LATERAL
1 ½” deslocamento de choke e 13 voltas 2 ¼” deslocamento de choke e 20 voltas 3 ½” deslocamento de choke e 31 voltas 390 lbf/ft torque operacional máximo 500 lbf/ft torque de dano
CANCELAMENTO MANUAL MECÂNICO – MONTADO NA PARTE SUPERIOR 1 ½” deslocamento de choke e 6 voltas 2 ¼” deslocamento de choke e 9 voltas 3 ½” deslocamento de choke e 14 voltas 510 lbf/ft torque operacional máximo 600 lbf/ft torque de dano
INDICADOR DE POSIÇÃO LOCAL Escala percentual graduada como padrão. Material resistente a incrustações biológicas. INDICADOR DE POSIÇÃO REMOTO
Resolução normalmente superior a 0,5% do deslocamento do acionador e disponibilidade de opções de redundância dupla.
PRECISÃO DA POSIÇÃO
Superior a 2% do deslocamento do acionador. REPETIBILIDADE
Superior a 1% do deslocamento do acionador.
RESUMO DE QUALIFICAÇÃO
– Teste de milhões de passos a pressões de sistema de Baixa Pressão de 3.000 e 5.000 psi com condições de carga de choke variáveis
– Teste hiperbárico a 240 bar equivalente a uma profundidade normal de 2300 metros (projetado para 3000 metros).
NOVA INSTALAÇÃO DE TESTES DO ACIONADOR – Nova unidade de força hidráulica de testes (THPU) – Sistema hidráulico controlado por PLC com captura de
dados para download para o departamento de controle de qualidade
– Projetado para FAT, programas de testes de desempenho e milhões de passos
– 0-5000 psi w.p, recursos de fechamento rápido e de passo – totalmente programável
– Instalada e comissionada em maio de 2010. INTROSTEP HIDRÁULICO
ACIONADOR HIDRÁULICO
PRINCÍPIO INTROSTEP DE FUNCIONAMENTO
