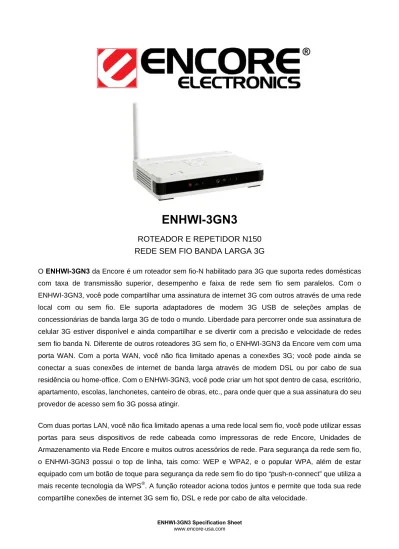

ENHWI-3GN3
ROTEADOR E REPETIDOR N150
REDE SEM FIO BANDA LARGA 3G
O ENHWI-3GN3 da Encore é um roteador sem fio-N habilitado para 3G que suporta redes domésticas com taxa de transmissão superior, desempenho e faixa de rede sem fio sem paralelos. Com o ENHWI-3GN3, você pode compartilhar uma assinatura de internet 3G com outros através de uma rede local com ou sem fio. Ele suporta adaptadores de modem 3G USB de seleções amplas de concessionárias de banda larga 3G de todo o mundo. Liberdade para percorrer onde sua assinatura de celular 3G estiver disponível e ainda compartilhar e se divertir com a precisão e velocidade de redes sem fio banda N. Diferente de outros roteadores 3G sem fio, o ENHWI-3GN3 da Encore vem com uma porta WAN. Com a porta WAN, você não fica limitado apenas a conexões 3G; você pode ainda se conectar a suas conexões de internet de banda larga através de modem DSL ou por cabo de sua residência ou home-office. Com o ENHWI-3GN3, você pode criar um hot spot dentro de casa, escritório, apartamento, escolas, lanchonetes, canteiro de obras, etc., para onde quer que a sua assinatura do seu provedor de acesso sem fio 3G possa atingir.
Com duas portas LAN, você não fica limitado apenas a uma rede local sem fio, você pode utilizar essas portas para seus dispositivos de rede cabeada como impressoras de rede Encore, Unidades de Armazenamento via Rede Encore e muitos outros acessórios de rede. Para segurança da rede sem fio, o ENHWI-3GN3 possui o top de linha, tais como: WEP e WPA2, e o popular WPA, além de estar equipado com um botão de toque para segurança da rede sem fio do tipo “push-n-connect” que utiliza a mais recente tecnologia da WPS®. A função roteador aciona todos juntos e permite que toda sua rede compartilhe conexões de internet 3G sem fio, DSL e rede por cabo de alta velocidade.
O ENHWI-3GN3 também é um repetidor sem fio que pode ser utilizado para estender sua rede local sem fio para uma área remota com uma simples troca de configuração de roteador para o modo repetidor.
Características Principais
• Smart Wizard de bônus que ajuda você a instalar seu roteador de maneira fácil e equipado com usuário amigável de instruções na tela passo-a-passo.
• Suporta até 4 conexões sem fio (SSID) que podem ser utilizadas para separar seu
compartilhamento de rede sem fio em grupos, tais como: convidados, familiares, vizinhos, etc., cada grupo pode ter suas próprias políticas de conexão. De fácil Instalação, não precisa ser um “Nerd” para obter esse recurso instalado e funcionando.
• Suporta filtro URL (ou filtro de endereço de web site) e filtragem por palavra chave. Este fácil aspecto de instalação pode ser utilizado para controlar o uso de acesso à internet por meio da orientação aos pais ou controle parental, bloqueando a URL ou web site, tais como web sites específicos que contenham imagens nocivas, etc. Bloqueio por palavra chave tal como bloqueio de palavras nocivas.
• Suporta controle de largura de banda ou listagem de prioridades, comumente utilizadas para aplicativos que consomem largura de banda como multimídias wi-fi, streaming de áudio e vídeo e muito mais.
• Compatível com a especificação IEEE 802.11n Draft 2.0, fornece velocidade sem fio com taxa de dados físicos de até 150 Mbps.
• Duas portas LAN Fast Ethernet de 10/100 Mbps com função Auto MDI-X
• Uma porta WAN de 10/100Mbps para modem DSL ou por cabo com função Auto MDI-X • Uma porta USB para adaptador de modem 3G USB (o modem 3G USB não está incluso) • Suporta encriptação de dados sem fio com padrão WEP de 64/128-bit para segurança • Suporta segurança elevada com WPA-PSK, WPA2-PSK, Auto WPA e WPA2
• Suporta WPS™ (Wi-Fi Protected Setup Specification Windows) PIN e PBC
• Gerenciamento e ferramentas de configuração com base na internet utilizando navegadores populares
• Suporta PPPoE / PPTP / L2TP protocolo para conexão xDSL ISP
• Suporta portas de características NAT para compartilhar um endereço de IP público com todos os usuários privados da rede local
• Suporta Servidor/Cliente DHCP
• Suporta proteção de Firewall, mapeamento de servidor virtual, configuração de aplicativos especiais
• Suporta UPnP
ENHWI-3GN3 Specification Sheet
ESPECIFICAÇÕES DE HARDWARE
MCU RT3050, 320MHz RF/MAC/BBP embutido
RAM 64MB
Memória Flash 4MB
Interface Física WAN: 1x 10/100 Fast Ethernet RJ-45 LAN: 2x 10/100 Fast Ethernet RJ-45 Botão Reset
Entrada de Energia
Botão Push Press-and-Connect
Porta USB (para adaptador de modem 3G USB) LEDs Status Status de Energia
WAN (para conexões de DSL, modem por cabo e WAN)
Detector de conexão com a Internet 10/100Mbps LAN1 & LAN2
WLAN (conexão sem fio) Rede 3G
Requisitos de energia Fornecimento de energia: (Carga máxima) 200 a 240 VDC ± 10％ (ETSI)
100 ta 120 VDC ± 10％ (FCC) Input: 12 VDC/1,25 A
Observação:
1. A WAN pode ser ou uma porta USB ou porta WAN. USB é o WAN padrão.
ESPECIFICAÇÃO RF
Banda de freqüência 2.400～2.484 GHz Tecnologia de
modulação
• OFDM: BPSK, QPSK, 16-QAM, 64-QAM • DBPSK, DQPSK, CCK
• 3G / 3.5G: WCDMA (HSDPA), CDMA2000 & TD-SCDMA Canais de operação 11 para a América do Norte, 14 para o Japão e 13 para a Europa
Características de Wireless
• Modo rede sem fio – 802.11b / 802.11g /802.11n Draft 2.0 • Seleção de canal (Vários por país ou região)
• Canal de largura de banda (Auto 20/40 MHz, 20MHz, 40MHz) • Taxa de transmissão - 11g: melhor=54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, 1 em Mbps
Índice
MCS
Intervalo de guarda 800
ns
Intervalo de guarda 400
ns
20MHz
(Mbps)
40MHz
(Mbps)
20MHz
(Mbps)
40MHz
(Mbps)
0 6,5 13,5 7,2 15
1 13 27 14,4 30
2 19,5 40,5 21,7 45
3 26 54 28,9 60
4 39 81 43,3 90
5 52 108 57,8 120
6 58,5 121,5 65 135
7 65 135 72,2 157,5
Sensibilidade de Recebimento (Típico) • IEEE802.11n - MCS0@ -91dBm, MCS7@ -74dBm • IEEE802.11g - 6Mbps@ -90dBm, 54Mbps@ -70dBm • IEEE802.11b - 1Mbps@ -90dBm, 11Mbps@ -87dBm Potência de transmissão disponível • IEEE802.11n - MCS7@ 15dBm • IEEE802.11g - 6~54 Mbps@ 15dBm • IEEE802.11b - 1, 11Mbps@ 16dBm Antena X1 Ganho Máximo = 2 dBi com conector SMARequisitos Ambientais
Temperatura Operacional 0 a 45° C - Operacional, -10 a 70 ° C – Armazenamento
Umidade (sem condensação) 15%～95% típica
Modems USB 3G Suportados Atualmente
Fornecedor
№ do Modelo
Fornecedor
№ do Modelo
AT&T
(Sierra Wireless USA)
USB 305
EMOBILED02HW
Huawei
E169G
E170
E172
E176
E220
E272
Vodafone K3565
E1750
D12HW
D21HW
D22HW
D23HW
D11LC
D12LC
D21LC
BandRich (BandLuxe)C100S
C120
C270
DocomoL-02A
A2502
L-05A
Sierra
Aircard 888U
(Aircard 888)
SoftBank
C01LC
C01SW
Option
ICON 225 (GIO
225)
WILLCOMAX530S
WS002IN
USB-WSIM
NS001U
NovatelOvation MC950D
WILLCOM CORE 3GHX001IN
HX002IN
NU
MU-Q101
IIJ mobile110FU
Sony Ericsson
MD300
ASUST500
ZTE
MF626
Vodafone K3565-Z
Vodafone K3520-Z
b-mobile3GBM-DL3-150H
BM-DC1-500M
OBSERVAÇÃO:
A tabela acima apresenta a lista de modems USB 3G que são atualmente suportados à
época da redação deste manual. Por favor verifique o site com freqüência para
atualizações. Mais e mais modems USB 3G serão adicionados periodicamente.
CARACTERÍSTICAS DO SOFTWARE
Roteador e Gateway
Topologia Infraestrutura
Modos Operacionais AP / Roteador / WDS
LAN • Servidor DHCP
• Tabela de Roteamento Estático • UPnP
WAN • PPTP, PPPoE, 3G, L2TP
• IP Estático • Cliente DHCP • Clone MAC Roteador • NAT/ NAPT
• Roteamento Estático • Rota Dinâmica
• Mapeamento do Servidor Virtual • Mapeamento do Endereço de IP • Redirecionamento de porta
• Redirecionamento de porta automático • Aplicativo Especial
• ALG (Application Layer Gateway), suporta (RTP/RTSP, AOL, FTP, CMP, WMP/MMS, NetMeeting, SIP)
• Relê DNS • DDNS
• Time Zone (cliente NTP) Firewall • Bloqueador de Ping
• DoS (Blocking Ping, Port scan, Sync Flood) • Filtragem MAC / IP
• Bloqueador ICMP
• SPI (Stateful Packet Inspection) • DMZ (Demilitarized Zone) Host
• Política com base em Controle Parental • Port Range / Serviço de Filtragem • Restrição de domínio de Internet
ENHWI-3GN3 Specification Sheet
VPN VPN passthrough (PPTP, L2TP, IPSEC)
Rede sem fio • Modo de economia de energia (Tecnologia Verde) • Encriptação WEP de 64/128 bit
• WPA Pessoal (WPA-PSK usando TKIP ou AES) • WPA Corporativo (WPA-EAP usando TKIP) • 802.1x Autenticador
• Ocultação de SSID em sinais de rádio • Botão Press and Connect Push • WDS
• Controle ACL
• Seleção de melhor canal
• Monitor de largura de banda / velocidade QoS • WMM (Multimídia Wi-Fi)
• Aplicativo base
o Listagem de prioridade o Alocação de largura de banda
Administração ENHWI-3GN3
Configuração Configuração com base na web (HTTP) utilizando navegadores populares
Atualização de Firmware • Atualização através da página da web
• Auto recuperação caso a atualização do firmware falhe Ambiente de administração • Alteração da senha do administrador
• Idle time out Ambiente de Reset • Reboot
• Reset como padrão de fábrica
Monitoração do sistema • Monitoramento da velocidade e largura de banda Agendamento • Habilitação de Firewall
• Habilitação de economia de energia
Acesso fácil • Os usuários podem determinar o nome do modelo do roteador para acessar a página principal da interface do usuário.
Instalador smart wizard • Guia para usuários com facilidade para uma configuração amigável inicial
