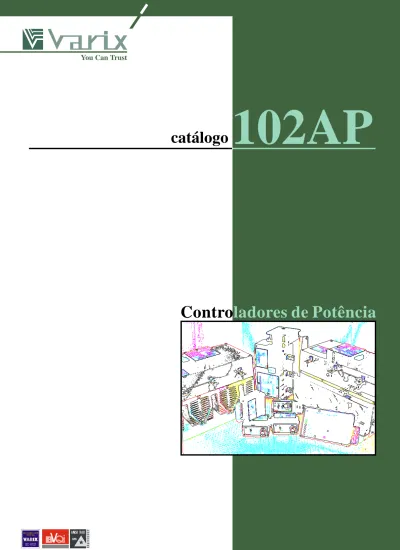

You Can Trust. catálogo102ap. Controladores de Potência

catálogo

102AP

Contro

ladores de Potência

SOLIDVAR

Controladores de Potência

SOLIDVAR • Tipos: Trifásicos, bifásicos e mono-fásicos. • C o n s t r u ç ã o : compacta. • Tensões: 220, 380 e 440 VAC • A l i m e n t a ç ã o : 110/220 VAC. • Módulo controle: plug-in, encapsu-lado, único para toda a gama. • Disparo

tiristo-res: isolação óti-ca / enóti-capsulados. • Ambiente: Su-porta ambientes agressivos. • Modo: Trem de Impulsos ou Ân-gulo de fase • Controle: Malha aberta ou Corren-te constanCorren-te. • Isolação: (entre comando e potên-cia): >2500V. • Proteções (mode-lo Plus): Curto-circuito, Falta de fase/Quebra de resistência, So-bre-temperatura, Falha de sinal de controle, Limite de corrente atingi-do. • Sinalizações: To-das as falhas, Controle ligado, Potência ligada, Limite de corren-te atingido, Modo de operação. • Saída: Relê de

fa-lha (SPDT), 0 a 5 V. • Sinal Controle: Potenciômetro, 4 a 20 mA, 0 a 5 V, 0 a 10 V.

Os Controladores de Potência Varix es-tão disponíveis em duas versões : Com proteções incorporadas (Plus) e sem pro-teções (Normal).

O Controlador de Potência Varix é um equi-pamento destinado ao controle de nível de energia entregue a uma carga, para proces-sos em geral, envolvendo cargas resistivas e indutivas, monofásicas, bifásicas ou trifásicas, podendo ser empregado em con-trole de temperatura em geral, iluminação, fornos industriais, estufas, injetoras, extrusoras, primário de transformador, etc. O controlador recebe sinal de entrada analógico, proveniente de um controlador de processos (exemplo: controlador de tem-peratura) ou potenciômetro ou CLP, e em função do sinal, modula o tempo de con-dução dos tiristores. Desta forma a carga recebe energia, cujo valor médio é propor-cional ao nível de sinal de entrada. Com este sistema consegue-se obter excelente esta-bilidade na temperatura controlada, quan-do comparaquan-do com sistemas “On/Off”. O sistema possui dois tipos de controle: “Trem de Impulso” e “Ângulo de Fase”. O sistema de controle “Trem de Impulsos” modula a largura dos impulsos, proporci-onalmente ao sinal de entrada, sendo tam-bém associado ao sistema “Zero Crossing”, que sincroniza o disparo dos tiristores com a passagem da senóide por zero volts, evi-tando assim, o surgimento de transientes indesejáveis no circuito.

No sistema “Ângulo de Fase” o controle de potência é executado a cada semi-ciclo da rede. O disparo dos tiristores se dá quan-do a forma de onda atinge o ângulo de fase determinado pelo sinal de controle na en-trada, enviando para a carga parte de cada semi-ciclo. No modelo plus pode-se

ope-Controladores de Potência são usa-dos basicamente para controle de temperatura, po-rém podem ser aplicados em ou-tros processos. Pode-se optar por controle por Ângulo de Fase (tipo Dimer) ou por Trem de Im-pulsos.

Ambos podem ser utilizados em malha aberta ou malha fechada local, com cor-rente constante.

São fornecidos em duas Opções: Sem proteções ou com várias pro-teções incorpora-das (Plus). Com o uso de um controlador de t e m p e r a t u r a , opera-se o pro-cesso em tempe-ratura constante. rar em “malha aberta” ou “malha fechada”.

No modo malha fechada o controlador tenta manter constante a corrente na carga, mes-mo com variações de tensão da rede e impedância da carga.

O sistema “Trem de Impulsos” não provo-ca ruídos e geração de harmôniprovo-cas na rede, porém não deve ser usado em iluminação ou sistemas que necessitem de fornecimen-to contínuo de energia, já que o controla-dor fornece pacotes de energia à carga, em intervalo de tempo, cuja duração (razão de permanência) depende do sinal de entrada. É o sistema preferível para aquecimento por resistências. Além do controle por tensão (0 a 5V / 0 a 10V) e corrente (4 a 20mA / 0 a 20mA), pode-se utilizar também um sim-ples potenciômetro para controlar o nível de potência na carga, já que o módulo pos-sui saída 5V ou 10V auxiliar.

Controladores com proteções incorpora-das (Modelo Plus) : Nesta versão além incorpora-das funções descritas acima , o controlador (o qual possui 3 mini transformadores de cor-rente incorporados), incorpora as seguin-tes proteções: Falta de Fase na entrada e na saída do controlador/Quebra de resis-tência de carga, Curto-circuito, Sobre-tem-peratura, Limitador de Corrente/Corrente constante, Saída Analógica de 0 a 5V para amperímetro ou CLP e relê de indicação de falha, alem das sinalizações (leds): Con-trole Ligado, Potência Ligada, Limitador de Corrente / Corrente Constante, Falta de Fase/Quebra de resistência, Curto-circuito, Falha no sinal de controle e Sobre-tempe-ratura no módulo. O modelo Plus possui ainda saída de 0 - 5 Vcc proporcional a cor-rente.

M

ODULODE

C

ONTROLE

SELEÇÃO DE TIPO

Para selecionar um modelo adequado a sua aplicação basta seguir algumas re-gras simples:

• Caso sua carga seja puramente resistiva pode-se utilizar qualquer um dos dois tipos: Ângulo de Fase ou Trem de

Im-pulsos. Este último é preferível na

mai-oria dos casos, pois não gera harmôni-cos e nem ruídos na rede melhora o

cosseno de quando alimentado por

transformador.

• Se sua carga incluir lâmpadas, deve-se utilizar o tipo Ângulo de Fadeve-se, para que as mesmas não funcionem piscan-do.

• Caso o controlador seja aplicado no primário de um transformador, deve-se preferir o tipo Ângulo de Fadeve-se, para evitar a “Inrush Currente” a cada pul-so, devido a corrente de magnetização do trafo.

• Deve-se considerar o seguinte: No caso do tipo Trem de Impulsos não são ge-rados ruídos e nem harmônicos na rede, pois o corte é sempre no zero da senóide. Neste caso só será possível ler a corrente média da carga através da tensão proporcional de um integrador opcional ( o modelo Plus já possui o mesmo incorporado). No caso do mo-delo Normal a Varix pode fornecer o mesmo a parte. Com o modelo Ângulo

de Fase pode-se utilizar um

amperímetro ou transformador de cor-rente diretamente em série com a car-ga.

• Se o processo for importante, no qual a detecção de queima de resistência de carga, por exemplo, deva ser detecta-da ou para controladores de alta cor-rente, para o qual o custo adicional será pequeno, prefira o modelo com prote-ções incorporadas (Plus).

• Uma vez definido o tipo, falta dimen-sionar o controlador pela corrente no-minal do mesmo. Veja na próxima pá-gina como dimensionar o controlador.

E sp ecifica çõ es

E létrica s

C o n tro la d o res d e P o tê n c ia M o n o fá sico s

_{M o d elo S V M M ...}

M o d e lo S V M M ... C o rre n te N o m in a l ( M é d ia ) ( A ) C o rre n te M á x im a (3 0 s e g .) ( A ) C o rre n te d e S u rto (1 0 m S ) ( A ) P o tê n cia M á x im a e m K W C a te g o ria A C 1 (C a rg a s R e s istiv as) 2 2 0 V 3 8 0 V 4 4 0 V 10A 1 0 1 6 1 2 5 2 ,2 3 ,8 4 ,4 15A 1 5 2 0 1 5 0 3 ,3 5 ,7 6 ,6 20A 2 0 2 5 1 7 5 4 ,4 7 ,6 8 ,8 25A 2 5 3 0 2 9 0 5 ,5 9 ,5 11 30A 3 0 4 0 3 5 0 6 ,6 11 ,4 1 3 40A 4 0 7 0 4 7 0 8 ,8 1 5 1 7 50A 5 0 1 0 5 7 0 0 11 1 9 2 2 75A 7 5 1 5 5 1 4 8 0 1 6 2 8 3 2 100 A 1 0 0 1 9 5 1 9 0 0 2 2 3 8 4 4 125 A 1 2 5 1 9 5 1 9 0 0 2 7 4 7 2 7 150 A 1 5 0 3 0 5 3 6 0 0 3 3 5 7 6 6 200 A 2 0 0 3 3 0 5 2 0 0 4 4 7 6 8 8 250 a 10 00 C o n su lta r - - - -

-E s p e c ific a ç õ e s

E létric a s

C o n tro la d o re s d e P o tê n c ia B ifá sic o s e Tr ifá sic o s

M o d e lo s S V M B ... e S V M T...

M o d e lo s S V M B ... S V M T... C o r re n te N o m in a l ( M é d ia ) ( A m p . ) C o r re n te M á x im a ( 3 0 se g . ) ( A m p . ) C o r re n te S u r to ( 1 0 m S ) ( A m p . ) P o tê n cia M á x im a e m K W C a te g o ria A C 1 - ( C a rg a R e s is tiv a ) 2 2 0 V 3 8 0 V 4 4 0 V 10 A 1 0 1 6 1 2 5 3 ,8 6 ,5 7 ,5 15 A 1 5 2 0 1 5 0 6 1 0 1 2 20 A 2 0 2 5 1 7 5 8 1 3 1 6 25 A 2 5 4 0 3 5 0 1 0 1 6 2 0 30 A 3 0 4 0 3 5 0 1 2 2 0 2 4 40 A 4 0 7 0 4 7 0 1 5 2 6 3 0 50 A 5 0 1 0 5 7 0 0 1 9 3 3 3 8 75 A 7 5 1 5 5 1 4 8 0 2 9 4 9 5 8 10 0A 1 0 0 1 9 5 1 9 0 0 3 8 6 5 7 5 12 5A 1 2 5 1 9 5 1 9 0 0 4 8 8 2 9 6 15 0A 1 5 0 3 0 5 3 6 0 0 5 8 9 8 11 5 20 0A 2 0 0 3 3 0 5 2 0 0 7 5 1 3 0 1 5 0 25 0A 2 5 0 3 3 0 5 2 0 0 9 5 1 6 0 1 9 0 30 0A 3 0 0 5 0 0 6 6 0 0 11 5 2 0 0 2 3 0 40 0A 4 0 0 5 8 0 8 0 0 0 1 5 0 2 6 0 3 0 0 50 0A 5 0 0 5 8 0 8 0 0 0 1 9 0 3 3 0 3 8 0 65 0A 6 5 0 9 3 0 5 7 0 0 2 5 0 4 3 0 5 0 0 75 0A 7 5 0 1 2 0 0 8 0 0 0 2 8 5 4 9 0 5 7 0 10 00 A 1 0 0 0 1 5 6 0 11 5 0 0 3 8 0 6 6 0 7 6 0 12 50 A 1 2 5 0 1 8 0 0 1 5 0 0 0 4 7 5 8 2 0 9 5 0 15 00 A 1 5 0 0 2 1 2 0 1 9 0 0 0 5 7 0 9 9 0 11 4 0 17 50 A 1 7 5 0 2 1 2 0 1 9 0 0 0 6 4 5 11 2 0 1 2 9 0 20 00 A 2 0 0 0 2 4 5 0 3 0 0 0 0 7 6 0 1 3 1 5 1 5 2 0

SOLIDVAR

DIMENSIONAMENTO

Uma vez escolhido o tipo a ser utilizado,

Ângulo de Fase ou Trem de Impulsos,

deve-se dimensionar o controlador, com o auxílio das tabelas, ou pela corrente no-minal da carga.

·Com a potência da carga em KW e a

tensão basta entrar na tabela de especi-ficação elétrica correspondente para se achar a corrente nominal do controla-dor.

·Observe que a tabela fornece além da corrente média (que define o código do controlador), também a corrente máxi-ma e a corrente de surto.

·A corrente máxima não deve ser ultra-passada e deve-se neste caso conside-rar a resistência da carga a frio, que é o pior caso e verificar que a corrente nes-te caso seja compatível.

·A corrente de surto, (10 mS) é a corren-te que não deve ser ultrapassada em caso de curto circuito na carga. Em geral a impedância da rede e os fusíveis ultra-rápidos protegem o mesmo adequada-mente. O manual que acompanha o equipamento possue informações deta-lhadas, como I2_{T e tabelas de fusível.}

• Complete os demais itens do subtipo com o auxílio das Informações de

Com-pra, na próxima página.

Controladores de Potência

D im en sõ e s: M o n o fá sico s S em P r o teç õ es M od elos

S V M M ..

Ven tilaç ão F orça d a N atural L argura ( L ) m m A ltura ( A ) m m P rofun d. ( P ) m m 10 A N 5 0 1 2 0 1 2 0 15 A N 5 0 1 2 0 1 2 0 20 A N 5 0 1 4 5 1 2 0 25 A N 5 0 1 4 5 1 2 0 30 A N 1 0 0 1 7 7 1 6 0 40 A N 1 0 0 1 7 7 1 6 0 50 A N 1 0 0 1 7 7 1 6 0 75 A N 1 0 0 2 0 0 2 5 0 10 0A N 1 0 0 2 0 0 2 5 0 12 5A N 1 5 0 2 0 0 2 5 0 15 0A F 1 5 0 2 0 0 2 5 0 20 0A F 2 0 0 2 0 0 2 5 0

D im ensões: M on ofásico s C o m proteções M odelos SV M M .. Ventilaç ão Força da N atural L argura ( L ) m m A ltura ( A ) m m Profund. ( P ) m m 30A N 2 00 1 77 1 60 40A N 2 00 1 77 1 60 50A N 2 00 1 77 1 60 75A N 2 00 2 00 2 50 100A N 2 00 2 00 2 50 125A F 2 40 2 00 2 50 150A F 2 40 2 00 2 50 200A F 2 40 2 00 2 50

D im en sõ es: B ifás ic os se m p ro teçõ es M odelos SV M B... Ven tilação F o rçada N atura l L argu ra ( L ) m m A ltura ( A ) m m P ro fu nd . ( P ) m m 10A N 1 00 1 45 1 22 15A N 1 00 1 45 1 22 20A N 1 00 1 45 1 22 25A N 1 00 1 45 1 22 30A N 1 50 1 77 1 60 40A N 1 50 1 77 1 60 50A N 1 50 1 77 1 60 75A N 1 50 2 00 2 50 100A N 1 50 2 00 2 50 125A N 1 50 2 00 2 50 150A F 2 00 2 00 2 50 200A F 2 50 2 00 2 50 250A F 3 00 2 00 2 60 300A F 2 51 2 80 2 70 400A F 2 51 2 80 2 70 500A F 2 51 3 30 2 70 650A F 2 51 4 30 2 80 750A F 2 51 4 80 2 80 1000A F 3 70 5 50 2 80 1250A F 3 70 6 50 2 80 1500A F 3 70 7 50 2 80 1700A F 3 70 9 50 2 80 2000A F 3 70 1 05 0 2 80

D im e nsõe s: B ifás ic os co m proteç ões M odelos S V M B ... Ven tilação F orçad a N atura l L argu ra ( L ) m m A ltu ra ( A ) m m P ro fun d. ( P ) m m 30A N 2 0 0 1 7 7 1 7 0 40A N 2 0 0 1 7 7 1 7 0 50A N 2 0 0 1 7 7 1 7 0 75A N 2 0 0 2 0 0 2 6 0 100A N 2 0 0 2 0 0 2 6 0 125A F 2 0 0 2 0 0 2 6 0 150A F 2 0 0 2 0 0 2 6 0 200A F 2 5 0 2 0 0 2 6 0 250A F 2 5 0 2 0 0 2 6 0 300A F 2 5 1 2 8 0 2 7 0 400A F 2 5 1 2 8 0 2 7 0 500A F 2 5 1 3 3 0 2 7 0 650A F 2 5 1 4 3 0 2 8 0 750A F 2 5 1 4 8 0 2 8 0 1000A F 3 7 0 5 5 0 2 8 0 1250A F 3 7 0 6 5 0 2 8 0 1500A F 3 7 0 7 5 0 2 8 0 1700A F 3 7 0 9 5 0 2 8 0 2000A F 3 7 0 1 0 5 0 2 8 0

MECÂNICA

Nas tabelas de características mecânicas pode-se observar quais modelos são re-frigerados naturalmente ou quais possu-em refrigeração por ar forçado, com ven-tiladores incorporados.

• Nas tabelas pode-se obter as dimensões dos controladores.

• É importante observar que o módulo de controle é Plug-in, ficando encaixado na parte superior do controlador, sendo de fácil acesso, substituição e verificação, sendo que o mesmo, para determinado tipo escolhido, é o mesmo para toda gama de correntes, até 2000 Ampéres, bastando um módulo de controle no es-toque, para cobrir todos os controlado-res do mesmo tipo, instalados (Os mo-delos até 25 ampéres são totalmente encapsulados).

• Os módulos de tiristores são facilmente substituíveis, retirando-se a tampa su-perior, sem retirar o controlador do pa-inel.

• Os módulos de disparo, são encapsulados, sendo um para cada fase, dispondo de isolação ótica, o que provê alta confiabilidade e alta isolação entre comando e potência e entre fases. Estes módulos incluem ainda proteção dv/dt (snubber). D im en s õ es : Trifá s ic o s sem p ro te çõ es M od elo S V M T... Ventilaç ão F o rça da N atural L arg ura ( L ) m m A ltu ra ( A ) m m P rofund id . ( P ) m m 10A N 10 0 14 5 14 0 15A N 10 0 14 5 14 0 20A N 10 0 14 5 14 0 25A N 10 0 14 5 14 0 30A N 15 0 17 7 16 0 40A N 15 0 17 7 16 0 50A N 15 0 20 0 25 0 75A N 20 0 20 0 25 0 100A F 20 0 20 0 25 0 125A F 25 0 20 0 25 0 150A F 25 0 20 0 25 0 200A F 30 0 20 0 25 0 250A F 24 0 29 1 26 0 300A F 25 1 28 0 27 0 400A F 37 7 28 0 27 0 500A F 37 7 33 0 27 0 650A F 37 7 43 0 28 0 750A F 37 7 48 0 28 0 1000A F 54 0 55 0 28 0 1250A F 54 0 65 0 28 0 1500A F 54 0 75 0 28 0 1700A F 54 0 95 0 28 0 2000A F 54 0 10 50 28 0

D im ensões: Trifásicos com p roteções M od elo

S V M T...

Ven tilaç ão F orça da N atural L argu ra ( L ) m m A ltura ( A ) m m P rofundid. ( P ) m m 30 A N 2 2 0 1 7 7 1 7 0 40 A N 2 2 0 1 7 7 1 7 0 50 A N 2 2 0 2 0 0 1 7 0 75 A N 2 2 0 2 0 0 2 6 0 10 0A F 2 2 0 2 0 0 2 6 0 12 5A F 2 2 0 2 0 0 2 6 0 15 0A F 2 5 0 2 0 0 2 6 0 20 0A F 2 5 0 2 0 0 2 6 0 25 0A F 2 4 0 2 9 1 2 6 0 30 0A F 2 5 1 2 8 0 2 7 0 40 0A F 3 7 7 2 8 0 2 7 0 50 0A F 3 7 7 3 3 0 2 7 0 65 0A F 3 7 7 4 3 0 2 8 0 75 0A F 3 7 7 4 8 0 2 8 0 10 00A F 5 4 0 5 5 0 2 8 0 12 50A F 5 4 0 6 5 0 2 8 0 15 00A F 5 4 0 7 5 0 2 8 0 17 00A F 5 4 0 9 5 0 2 8 0 20 00A F 5 4 0 1 0 5 0 2 8 0 A L IM E N T. 11 0 V C A - C O N T. 0 a 5 V / 0 a 2 0 m A / P O T E N C IÔ M E T R O A L IM E N T. 2 2 0 V C A - C O N T. 0 a 5 V / 0 a 2 0 m A / P O T E N C IÔ M E T R O A L IM E N T. 11 0 V C A - C O N T. 1 a 5 V / 4 a 2 0 m A / P O T E N C IÔ M E T R O A L IM E N T. 2 2 0 V C A - C O N T. 1 a 5 V / 4 a 2 0 m A / P O T E N C IÔ M E T R O A L IM E N T. 11 0 V C A - C O N T. 0 a 1 0 V / P O T E N C IÔ M E T R O A L IM E N T. 2 2 0 V C A - C O N T. 0 a 1 0 V / P O T E N C IÔ M E T R O C O N T R O -L E S . D 1 0 7 2 0 7 1 4 7 2 4 7 11 7 2 1 7 E X E M P L O : S V M T -500A -440V -247-F P = C O N T R O L A D O R T R IF Á S IC O , C O R R E N T E N O M IN A L 5 0 0 A , T E N S Ã O D A R E D E 4 4 0 V, A L IM E N TA Ç Ã O D O C O N T R O L E 2 2 0 V, S IN A L D E C O N T R O L E 1 a 5 V o u 4 a 2 0 m A o u PO T E N C IÔ M E T R O E X T E R N O , T IP O Â N G U L O D E FA S E , C O M PR O T E Ç Õ E S . IN F O R M A Ç Ã O D E C O M P R A A B C D E F S V M M = M O N O F Á S IC O S V M B = B IF Á S IC O (S O M E N T E T R E M D E IM P U L S O S ) S V M T = T R IF Á S IC O M O D E L O S A 1 0 a 2 0 0 0 A S E M P R O T E Ç Õ E S 3 0 a 2 0 0 0 A C O M P R O T E Ç Õ E S C O R R E N T E B 2 2 0 V 3 8 0 V 4 4 0 V T E N S Ã O N O M IN A L C I = T R E M D E IM P U L S O S F = Â N G U L O D E FA S E T IP O D E C O N T R O L E E F P R O T E Ç Õ E S S = S E M P R O T E Ç Õ E S P = C O M P R O T E Ç Õ E S

SOLIDVAR

Controladores de Potência

PRINCÍPIO DE FUNCIONAMENTO

Nos dois tipos de controle, um sinal, que pode ser manual (potenciômetro) ou pro-veniente de um controlador de temperatu-ra ou de processo, estabelece o ponto de operação e a quantidade de energia entre-gue à carga. No caso de controlador de ma-lha aberta, o sinal estabelece o nível de ten-são média entregue carga e no caso de ma-lha fechada local, à corrente constante, o sinal de controle estabelece o nível de cor-rente na carga, (mantendo a mesma cons-tante com variações razoáveis de tensão de rede e impedância da carga. O modelo Plus pode operar nos dois modos.

O corte de energia é feito no zero de cor-rente. Deste modo como a energia armaze-nada num indutor é LI2_{/2, e como a}

corren-te é zero nescorren-te momento, então a energia armazenada no indutor é zero, no momen-to do corte, não provocando transientes ou faiscamentos, como os contatores eletromecânicos.

TIPO TREM DE IMPULSOS

Neste tipo de operação, a comutação é sem-pre feita no zero de tensão, para o ligamen-to, e no zero de corrente, para o desliga-mento. No diagrama estão representadas as curvas para carga resistiva, nas quais a cor-rente e tensão estão em fase.

Os controladores SOLIDVAR possuem um período de ciclo de 0,5 segundo, no qual a carga pode receber 60 semi-ciclos da rede, sendo que deste modo o controlador pode modular a potência fornecida a carga, com resolução de 1/60, ou seja, com degraus de 1,66% da potência total disponível, conse-guindo-se um controle linear da potência, em relação ao sinal de controle. Ver exem-plos de alguns níveis de controle nas cur-vas abaixo.

TIPO ÂNGULO DE FASE

Neste tipo de operação, a comutação é feita ciclo a ciclo da rede, modulando-se o ângulo de disparo dos tiristores. O liga-mento ocorre no ângulo de disparo esta-belecido pelo sinal de controle e o desli-gamento ocorre sempre no zero de cor-rente, não provocando transientes. Neste caso se consegue também um con-trole linear da potência em relação ao si-nal de controle, quando se trata de controlador à malha fechada e corrente constante.

Este é o tipo de operação mais adequado para ser utilizado em primário de trans-formadores. (Importante: O transforma-dor deve ter no mínimo 30% da carga, sempre conectada, para que não ocorra instabilidades devido ao fato de que o cosseno de j fica muito baixo com trans-formadores sem carga).

Controlador de potência trifásico sem proteções (Normal), controlado por potenciômetro.

Neste exemplo a carga é um banco de re-sistências ligadas em estrela.

A ligação do sinal de controle está confi-gurada para potenciômetro. No mesmo con-trolador pode-se utilizar também, entrada de tensão ou corrente.

O valor do potenciômetro pode ser de 1K Ohms a 10K Ohms. (Ver lista de acessóri-os neste catálogo).

Controlador de potência trifásico com proteções incorporadas (Plus).

Note neste caso a saída de tensão propor-cional a corrente, nos bornes 7 e 8. Usa-se para a leitura de corrente, um voltímetro com escala de corrente ou um CLP. Note também a saída dos contatos do relê de indicação de falha, nos bornes 10, 11 e 12.

Note ainda o jamper opcional nos bornes 8 e 9 que seleciona o modo Corrente

Cons-tante.

No mesmo controlador pode-se utilizar também, sinal de tensão ou potenciômetro para a entrada de sinal de controle.

A L IM E N -TA Ç Ã O FU S Í V E I S ULT R A -RÁ P I D O S CO N T R O L A D O R D E PO T Ê N C I A TR IF Á S I C O 1 0 LI G A / DE S L. BA N C O D E RE S IS T Ê N C IA S TAM B ÉM PO DE-SE U TILIZ AR: 0 A 5 V - 0 A 1 0 V - 4 A 2 0 MA -+ T 3 L 3 L 2 L 1 T 2 T 1 3 4 5 6 2 1 PO T E N -T 3 L L L T 2 T 1 2 1 A L IM E N -TA Ç Ã O FUS ÍV EIS ULTRA -RÁP ID OS CO N T R O L A D O R D E PO T Ê N C I A 1 0 L IG A / D E S L . BA N C O D E RE S IS T Ê N C IA S C o ntro la do r d e P ro ce sso s 2 1 3 4 5 6 TE R M O PA R LI G A Ç Ã O P A R A 4 A 20 MA TA M B E M P O D E-S E U T I L I Z A R: 0 A 5V - 0 A 10V - 0 A 20MA - + 3 4 5 6 -+ 9 8 7 1 0 11 1 2 R E L E D E IN D IC A Ç Ã O D E FA L H A IN / 5V C C FE C H A R 8 E 9 PA R A O PE R A R E M M O D O C O R R E N T E C O N STA N T E A B R IR PA R A O PE R A R N O M O D O N O R M A L + -A

SOLIDVAR

Controladores de Potência

CONTROLADOR COM PROTEÇÕES (PLUS).

Funções:

• Modos de operação “Normal” e

“Cor-rente Constante”.

• Integrador de corrente para amperíme-tro e CLP.

• Limitador de corrente ajustável ( para o modo normal).

Proteções:

• Falta de fase na entrada e na saída/ detecção de falha de resistência de car-ga.

• Curto-circuito na carga.

• Sobre-temperatura no controlador. • Falha no sinal de controle. • Limite de corrente ajustável. Sinalizações:

• Controle ligado. • Potência ligada.

• Limite de corrente/ Corrente constan-te.

• Falta de fase. • Curto-circuito.

• Falha do sinal de controle.

• Sobre-temperatura.

Descrição das Sinalizações:

Controle ligado: Led verde. Indica módulo energizado.

Potência ligada: Led verde. Indica carga energizada.

Limite de corrente atuado: Led amarelo. No modo “normal”, acende quando atingido o limi-te de correnlimi-te pré programado no trimpot fron-tal. No modo “corrente constante” fica todo o tempo aceso.

Falta de fase: Led vermelho. Indica falta de uma fase na entrada ou na saída, ou abertura da carga em uma das fases.

Curto-circuito: Led vermelho. Indica uma sobrecorrente instantânea de 4 vezes ou mais o valor nominal.

Falha de sinal de controle: Led vermelho. In-dica quebra da fiação do sinal de controle. Sobre-temperatura: Led vermelho. Indica que a temperatura nos dissipadores ultrapassou 85º.

Descrições das funções:

Modo “Normal” com limitador de corrente ajustável: Neste modo o controlador trabalha em malha aberta, não recebendo sinal de reali-mentação da corrente, sendo que o sinal de con-trole, altera simplesmente o ângulo de condução dos tiristores ou a duração dos pulsos. O controlador possui, no módulo de controle, um trimpot, onde se pode ajustar o valor de corrente máxima de trabalho, dentro da faixa de 10% a 100% da corrente nominal do mesmo. Durante a operação, se a corrente se elevar até o valor correspondente ao programado, a corrente pas-sa a ser limitada, mesmo que o sinal solicite cor-rente maior. Neste ponto acende o led amarelo, marcando “Limite/Corrente constante”. Ao se abaixar a corrente, o controlador volta ao modo normal, sem limitação e o led se apaga.

Modo “Corrente Constante” com malha fe-chada: O modo Corrente Constante é vantajo-so para operação manual, e deste modo, a po-tência na carga não varia com a eventual varia-ção da tensão da rede. O controlador possui in-corporado 3 mini TCs (transformadores de cor-rente), que servem para leitura da corrente mé-dia nas fases. Neste modo, selecionado jampeando-se os bornes B8 e B9, a corrente de saída é mantida constante, no valor correspon-dente ao sinal de controle. O led “Limite/cor-rente constante”, permanece aceso. O trimpot de ajuste de limite de corrente fica sem função. A faixa de potência que se consegue neste modo, com a variação do sinal de controle, é de 10% a 100%. A corrente na carga permanece constan-te, para moderadas variações de voltagem da rede ou de impedância da carga. (Regulação de 5% para variação de 50% da carga ou ± 20% da rede, desde que ainda dentro da faixa de controle). Pode-se usar um controlador de processos ou controlador de temperatura, para suprir o sinal de controle, obtendo-se assim a segunda malha de controle.

Integrador de corrente para amperímetro ou CLP: Um integrador incorporado, integra a cor-rente das três fases, gerando um sinal analógico de 0 a 5Vcc, para medição por instrumento ou CLP. Zero volts indica corrente mínima e 5Vcc indica que o controlador está com sua corrente nominal. O sinal 0 a 5Vcc é fixo de fábrica de acordo com a corrente nominal do controlador (Exemplo: em um controlador de 200A, quan-do o sinal analógico for 5Vcc, indica que o mes-mo está com sua corrente máxima, de 200A).

Descrição das proteções:

Falta de fase e Falha de resistência de car-ga: detecta a falta de corrente em uma das fa-ses e na carga, quando as outras fafa-ses estão em condução. Isto permite perceber, a queima de resistência de carga de uma das fases, falha no controlador e falta de fase na entrada do controlador. Quando atuada, acende o led ver-melho correspondente e comuta o relê de indi-cação de falha. Em sistemas trifásicos com car-ga em estrela, caso seja licar-gado o fechamento de estrela no neutro, pode-se detectar a falta de duas fases ao mesmo tempo. Nos outros casos, se ocorrer a falta de duas fases simulta-neamente, o sistema não detecta a falha por falta de corrente nas três fases. Isto não causa nenhum problema, já que as correntes vão a zero de qualquer maneira. Esta proteção não inibe o disparo dos tiristores (somente sinali-za), para evitar paradas em processos impor-tantes, por quebra de resistência, as quais po-dem ser trocadas oportunamente, já que as resistências das outras fases podem compen-sar, eventualmente, a defeituosa.

Curto-circuito: esta falha é atuada, caso ocor-ra uma corrente instantânea de valor 4 vezes a nominal do controlador. (Tempo de atuação: 5 mSeg). Neste caso acende o led correspon-dente, inibe-se os disparos e comuta-se o relê de indicação de falha. Importante: Esta pro-teção não dispensa o uso de fusíveis, os quais devem ser do tipo ultra-rápidos, para proteção dos tiristores, já que as condições de curto-cir-cuito variam, dependendo da impedância da rede, podendo atingir valores de corrente ele-vados, da ordem de vários kiloampéres. Neste caso o fusível pode atuar primeiro, protegen-do mais adequadamente os tiristores. Sobre-temperatura: o controlador possui um sensor térmico nos dissipadores de calor dos tiristores. Caso ocorra elevação da temperatu-ra acima de 85ºC, ocorrerá a indicação da fa-lha no led vermelho correspondente, inibição do controlador, e a comutação do relê de indi-cação da falha ( contato SPDT).

Falha de sinal de controle: se houver a que-bra do fio do sinal de controle ocorrerá a indi-cação da falha, no led vermelho corresponden-te, inibição do controlador e comutação do relê de indicação de falha.

ACESSÓRIOS:

• VP1020B :- Painel de Controle: Integra potenciômetro multi-voltas com escala digital para ajuste manual, chave

Ma-nual/Automático, chave Normal/Cor-rente Constante, led On e led Falha. • VP1020A :- Idem, porém sem chave

Normal/Corrente Constante

• VP1020C :- Idem VP1020A porém sem

led Falha.

• P10D :- Potenciômetro 10K com esca-la digital e trava.

• Fusíveis ultra-rápidos (consultar). • VIC5- Integrador de corrente para

mo-delo Normal.

SOLUÇÕES COMPLETAS VARIX

A VARIX pode fornecer sistemas comple-tos, incluindo painel, disjuntores, fusíveis ultra-rápidos, instrumentos, CLP e demais componentes. Os equipamentos podem ser projetados e dimensionados pelo nosso pes-soal de engenharia, para atender as especificações do cliente.

O pacote pode incluir o acompanhamento do Start up pelo nosso pessoal de campo.

DOCUMENTAÇÃO:

Cada equipamento, é entregue com manu-al do usuário, completo, com tabelas, exem-plos, lista de materiais, princípios de ope-ração, tabelas de fusíveis, folha de customização etc.

Para os Sistemas, projetados especialmente para o usuário, além do manual completo do equipamento é fornecido também os esquemas elétricos completos do painel e manual do usuário para o painel.

SOBRESSALENTES: Módulos de controle:

• VCxz-107y: Alimentação - 110VCA, Controle - 0 a 5VCC/0 a 20 mA/Pot. • VCxz-207y: Alimentação - 220VCA,

Controle - 0 a 5 VCC/0 a 20mA/Pot. • VCxz-147y: Alimentação - 110VCA,

Controle - 1 a 5 VCC/4 a 20mA/Pot. • VCxz-247y: Alimentação - 220VCA,

Controle - 1 a 5 VCC/4 a 20mA/Pot. • VCxz-117y: Alimentação - 110VCA,

Controle - 0 a 10 VCC/Potenciômetro. • VCxz-117y: Alimentação - 110VCA, Controle - 0 a 10 VCC/Potenciômetro. x= A, para controle tipo Ângulo de fase x= T, para controle tipoTrem de impulsos y= S, para controle Normal

y= P, para controle com proteções (Plus) z= M, B ou T, para monofásico, bifásico

ou trifásico respectivamente. Módulos de disparo:

• VDT440 :- Para Trem de impulsos. • VDA-4A :- Para Ângulo de fase. Diversos:

• TC-1A :- Transformador de corrente para modelo com proteções até 500 A. • TC-1B :- Transformador de corrente para modelo com proteções até 2000 A. • VV1 e VV2 :- Ventiladores - consulte

folha de customização no manual. • VRN1 e VRN2 :- Termostatos

consul-te folha de customização, no manual. • VC6 :- Conector fêmea 12 vias para

módulo de controle normal.

VP 1020B

P

AINELCOM

C

ONTROLADORES

P

AINÉISCOM

C

ONTROLADORES
