Botão Liga (I) e Desliga (O)
On (I) and Off (O) pushbutton
Liga (I) y Desliga (O) pulsador
Montagem dos contatores em trilho DIN
Contactors assembled on DIN rail
Montaje del contactores en trillo DIN
Permite a entrada/saída de cabos pelo fundo da base
Allow cable entrande/exit by the base of the box
Permite la entrada/salida de cables por el fondo de la base
Características / Features / Caracteristicas
• Normas e certificações ... IEC / EM 60947, VDE660, UL, RoHS • Grau de Proteção ... IP 65
• Temperatura de Operação ... -10ºC a 60ºC • Temperatura de Armazenagem ... -40ºC a 80ºC • Tipo de isolamento ... 690VAC • Vida Elétrica ... 1.000.000 • Vida Mecânica ... 10.000.000 • Caixa em policarbonato resistente a impactos
• Faixa de operação da bobina ... 0,8 a 1,1 Un
• Standards and Certifications ... IEC / EM 60947, VDE660, UL, RoHS • Ingress Protection ... IP 65
• Ambient Temperature ... -10ºC a 60ºC • Storage Temperature ... -40ºC a 80ºC • Voltage Level ... 690VAC • Electrical life ... 1.000.000 • Mechanical life ... 10.000.000 • Plastic box manufatured in policarbonate
• Coil voltage tolerance ... 0,8 a 1,1 Un
• Normas y Certificaciones ... IEC / EM 60947, VDE660, UL, RoHS • Grado de Protección ... IP 65
• Temperatura ... -10ºC a 60ºC • Temperatura de Almacenamiento ... -40ºC a 80ºC • Clase de aislamiento ... 690VAC • Vida Eléctrica ... 1.000.000 • Vida Mecânica ... 10.000.000 • Caja en policarbonato resistente a impactos
• Faja de tolerância de la bobina ... 0,8 a 1,1 Un
As chaves de partida XTPES proporcionam a maneira mais prática para comandar e proteger
contra sobrecarga motores elétricos monofásicos ou trifásicos. Construídas em
policarbonato de alta resistência possuem grau de proteção IP 65 ideal para uso ao tempo.
Seu projeto permite uma fácil e rápida instalação garantindo a integridade do sistema.
The XTPES Plastic Enclosure Starter FVNR is a practical way for switching and current
overload protection of motors 1 or 3 phase.
The box is manufactured in polycarbonate with impact resistance IP65 Ingress Protection
indicated for outside application. Their design allow an easy and fast installation with a
warranted system integrity.
Las llaves de partida XTPES son la manera más práctica de comandar y proteger contra
sobrecarga motores eléctricos trifásicos o monofásicos. Construidas en policarbonato de
alta resistencia, poseen grado de protección IP 65, ideal para uso al aire libre.
Su proyecto permite una instalación sencilla y rápida, garantizando la integridad del sistema.

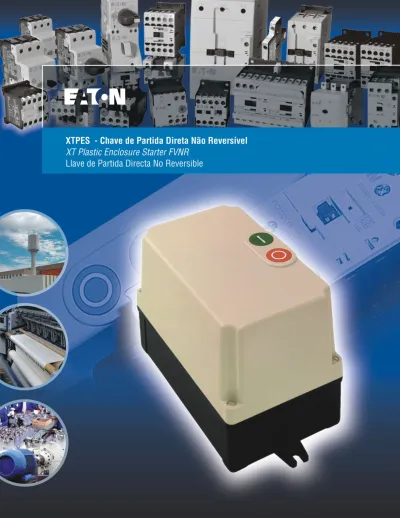

XTPES - Chave de Partida Direta Não Reversível / XT Plastic Enclosure Starter FVNR / Llave de Partida Directa No Reversible
Informações Técnicas / Techincal Information / Normas y Certificaciones
1
2
3
3
2
1
EATON CORPORATION - 2Na nova linha de Chave de Partida Direta X TPES é possível a montagem, na mesma caixa, de duas
famílias de produto: Contatores e Relés de Sobrecarga Linha XT até o Frame C (32A) e também dos
Contatores e Relés de Sobrecarga Série Freedom até o Frame F (32A). Desta forma,garantimos aos
nossos clientes que ainda utilizam a linha de contatores Freedom acesso a caixas sobressalentes.
The new product line X TPES - Plastic Enclosure Starter FVNR is suitable to fit our two contactor product
lines: XT contactors and Overload Relays up to Frame C (32A) and also Freedom Contactors and Overload
Relays up to Frame (32A). In this way we guarantee our customers that still use our Freedom product line
access to spare boxes.
Con la nueva línea de Llave de Partida Directa XTPES es posible el ensamble, en una sola caja, de dos familias
de producto: de los Contactores y Reles de Sobrecarga Línea XT hasta el Frame C (32A) y también de los
Contactores y Reles de Sobrecarga Serie Freedom hasta el Frame F (32A). De esta manera, nuestros clientes
que todavía poseen la familia antigua de contactores pueden con facilidad adquirir caja sobresaliente.
Flexibilidade / Flexibility / Flexibilidad
Ao utilizar a Chave de Partida X TPES é possível descentralizar o comando de máquinas e esteiras
transportadoras, levando o comando para próximo do motor, facilitando, assim, a manutenção e
instalação do mesmo. Com o uso da XTPES nossos clientes podem reduzir o tamanho de seus
painéis elétricos ou até eliminá-los, pois nossas caixas possuem comando (Liga-Desliga). Com
o comando próximo aos motores, além do fácil acesso dos operadores, nossos clientes reduzem
o custo de fiação e o tempo de instalação, otimizando os recursos da empresa.
A caixa é fabricada em policarbonato de alta resistência a impactos e possui grau de proteção
IP65, ideal para as condições mais adversas, inclusive uso externo.
By applying the XTPES Plastic Enclosure Starter FVNR is possible to segregate the machine and
conveyor belt controls and move them close the motor, resulting on an easier installation and
maintenance. By applying the XTPES our customer can also reduce, or even eliminate, the machine
control panel, since the XTPES offers switching control (ON-OFF). With the switching control close to
the motors the customers can reduce installation cost and time, while making the control access
easier to the operator.
The box is made by shock resistant polycarbonate with Ingresss Protection Degree IP65, which is
indicated for outside application.
Utilizando la Llave de Partida XTPES en procesos de fabricación, es posible descentralizar el comando
máquinas y esteras transportadoras, llevándose el comando cerca al motor, y de esa manera facilitando
la manutención e instalación. Con el uso de la XTPES nuestros clientes pueden reducir el tamaño de
sus paneles eléctricos o incluso eliminarlos pues nuestras cajas poseen el comando “Prende-Apaga”.
Estando el comando cerca a los motores, además del fácil acceso de los operadores, nuestros clientes
reducen el costo con instalación de cables y tiempo de instalación, resultando en mayor ganancia.
Las llaves de partida XTPES son construidas en policarbonato de alta resistencia a impacto y corrosión
poseen grado de protección IP65, ideal para uso al aire libre.
Valor Agregado / Value Preposition / Valor Agregado
A Chave de Partida XTPES e indicada para comando e proteção de motores elétricos de corrente
alternada, exemplo: Bombas de Piscina, Lava Rápido, Elevadores Automotivos, Chave Bóia,
Esteiras Transportadoras, Compressores, etc.
The XTPES Plastic Enclosure Starter FVNR is indicated for switching and overload protection of motors.
Ex.: swimming pool pumps, car washers, car elevators, residential water pumps, conveyor belts, air
compressors, etc.
La Llave de Partida XTPES es la indicada para comando y protección de motores eléctricos de
corriente alternada, por ejemplo, Bombas de Piscina, Lavadoras de Auto, Bombas de agua residencial,
Ascensores Automotrices, Llave Boya, Esteras Transportadoras, Compressores de aire, etc.
XTPES - Chave de Partida Direta Não Reversível / XT Plastic Enclosure Starter FVNR / Llave de Partida Directa No Reversible
Caso seja necessária a substituição do Contator ou Relé Térmico da chave de partida XTPES, consulte o modelo correspondente na tabela acima. Para substituição das bobinas dos contatores, veja tabela pág. 6 If you need to change the Contactor or Overload Relay of the XTPES, check the correspondent part number on the table above. For coil as spare part see table page 6
Caso seja necesario a substitución de los Contactores o Rele de Sobrecarga de llave de partida XTPES, consulto o modelo correspondiente en la tabla arriba.Para substitución de las bobinas dos contactores, veja tabla pág. 6 Corrente Nominal
(A) serviçoPotência máximaAC-3 60Hz Composição: Contator e Reléde Sobrecarga
01 01
XT Plastic Adjustable Indicate
enclosure starter Range (A) fuse Size
FVNR 220V 380V 440V (CV) (kW) Contactor Overload Relay max.(A)
Corriente Nominal (A) Nominal Current
(A) ratings AC-3 60HzMaximum power Composition: Contactor andoverload relay
Chave de Partida Faixa Fusível
Não Reversível de Ajuste (A) recomendado Tamanho
220V 380V 440V (CV) (kW) Contator Relé Térmico máx.(A)
Llave de Partida Rango Fusible
Directa No de Ajuste (A) recomendado Tamaño
Reversible 220V 380V 440V (CV) (kW) Contactor Rele Térmico máx.(A)
01
XTPES7B1P6G 1,0 - 1,6 1,2 XTCE007B10G XTOB1P6BC1 4
XTPES7B001P 0,6 - 1,0 0,63 0,16 0,12 XTCE007B10P XTOB001BC1 2 01
XTPES7B001L 0,6 - 1,0 0,63 XTCE007B10L XTOB001BC1 2
XTPES7B1P6G 1,0 - 1,6 1,2 XTCE007B10G XTOB1P6BC1 4
XTPES7B001P 0,6 - 1,0 0,8 0,25 0,18 XTCE007B10P XTOB001BC1 4 01
XTPES7B001L 0,6 - 1,0 0,65 XTCE007B10L XTOB001BC1 2
XTPES7B1P6G 1,0 - 1,6 1,5 XTCE007B10G XTOB1P6BC1 6
XTPES7B001P 0,6 - 1,0 0,9 0,33 0,25 XTCE007B10P XTOB001BC1 4 01
XTPES7B001L 0,6 - 1,0 0,8 XTCE007B10L XTOB001BC1 2
XTPES7B2P4G 1,6 - 2,4 2,1 XTCE007B10G XTOB2P4BC1 10
XTPES7B1P6P 1,0 - 1,6 1,2 0,5 0,37 XTCE007B10P XTOB1P6BC1 4 01
XTPES7B1P6L 1,0 - 1,6 1,2 XTCE007B10L XTOB1P6BC1 4
XTPES7B004G 2,4 - 4,0 2,9 XTCE007B10G XTOB004BC1 10
XTPES7B2P4P 1,6 - 2,4 1,8 0,75 0,55 XTCE007B10P XTOB2P4BC1 6 01
XTPES7B2P4L 1,6 - 2,4 1,8 XTCE007B10L XTOB2P4BC1 4
XTPES7B004G 2,4 - 4,0 3,8 XTCE007B10G XTOB004BC1 16
XTPES7B2P4P 1,6 - 2,4 2,2 1 0,75 XTCE007B10P XTOB2P4BC1 10 01
XTPES7B2P4L 1,6 - 2,4 1,8 XTCE007B10L XTOB2P4BC1 4
XTPES7B006G 4,0 - 6,0 5,2 XTCE007B10G XTOB006BC1 20
XTPES7B004P 2,4 - 4,0 3 1,5 1,1 XTCE007B10P XTOB004BC1 10 01
XTPES7B004L 2,4 - 4,0 2,8 XTCE007B10L XTOB004BC1 6
XTPES7B010G 6,0 - 10 7 XTCE007B10G XTOB010BC1 20
XTPES7B004P 2,4 - 4,0 4 2 1,5 XTCE007B10P XTOB004BC1 16 01
XTPES7B004L 2,4 - 4,0 4 XTCE007B10L XTOB004BC1 10
XTPES9B010G 6,0 - 10 9 XTCE009B10G XTOB010BC1 20
XTPES7B006P 4,0 - 6,0 5,3 3 2,2 XTCE007B10P XTOB006BC1 20 01
XTPES7B006L 4,0 - 6,0 5,3 XTCE007B10L XTOB006BC1 16
XTPES12B012G 9,0 - 12 12 XTCE012B10G XTOB012BC1 20
XTPES9B010P 6,0 - 10 8 4 3 XTCE009B10P XTOB010BC1 20 01
XTPES7B010L 6,0 - 10 6,3 XTCE007B10L XTOB010BC1 16
XTPES15C016G 10,0 - 16 14,5 XTCE015C10G XTOB016CC1 25
XTPES9B010P 6 - 10 9 5 4 XTCE009B10P XTOB010BC1 20 01
XTPES9B010L 6 - 10 9 XTCE009B10L XTOB010BC1 20
XTPES18C024G 16 - 24 16,3 XTCE018C10G XTOB024CC1 25
XTPES12B012P 9,0 - 12,0 12 6 4,5 XTCE012B10P XTOB012BC1 20 01
XTPES9B010L 6,0 - 10,0 9 XTCE009B10L XTOB010BC1 25
XTPES25C024G 16,0 - 24,0 22 XTCE025C10G XTOB024CC1 35
XTPES12B012P 9,0 - 12,0 12 7,5 5,5 XTCE012B10P XTOB012BC1 20 01
XTPES12B012L 9,0 - 12,0 11 XTCE012B10L XTOB012BC1 20
XTPES32C032G 24,0 - 32,0 32 XTCE032C10G XTOB032CC1 63
XTPES18C024P 16,0 - 24,0 17 10 7,5 XTCE018C10P XTOB024CC1 35 01
XTPES18C016L 10,0 - 16,0 15 XTCE018C10L XTOB016CC1 25
XTPES25C024P 16 - 24 23 XTCE025C10P XTOB024CC1 35
XTPES18C016L 10 - 16 17 XTCE018C10L XTOB016CC1 35
XTPES25C024P 16 - 24 23 XTCE025C10P XTOB024CC1 50
XTPES25C024L 16 - 24 23 XTCE025C10L XTOB024CC1 50
XTPES32C032P 24 - 32 32 XTCE032C10P XTOB032CC1 63
XTPES32C032L 24 - 32 32 XTCE032C10L XTOB032CC1 63
12,5 9
15 11
20 15
EATON CORPORATION - 4
Potencia máxima
Nota:
Para tensões de comando diferentes das tensões da Rede, entrar em contato com nossa Engenharia de Aplicação. Fusíveis de proteção não inclusos na Chave de Partida Direta.
Nota:
For different supply voltage, please contact our Application Engineer. Protection fuses are not included on the XTPES plastic enclosure starter.
Nota:
Eaton Ltda.
Estrada Adhemar Bebiano, 257 - Del Castilho Rio de Janeiro, RJ, 21058-900 - Brasil Tel.: (21) 3865-3912
Fax: (21) 3884-8704
CRC - Centro de Relacionamento com o Cliente
DDG: 0800-2821305 www.eaton.com.br
A Eaton, em sua Divisão Elétrica, é um líder global em controles elétricos, distribuição de potência, e produtos e serviços de automação industrial. Através de desenvolvimento avançado de produtos, métodos de fabricação de classe mundial, e suporte e serviços de engenharia global, a Eaton fornece soluções a seus clientes com marcas como Cutler-Hammer, Powerware, Durant, Heinemann, Holec e MEM, as quais servem a nível global as necessidades dinâmicas da indústria, concessionárias, e segmentos da construção, residencial e OEM. Para mais informações, visite www.eatonelectrical.com.
Publicação: B.3B.01.S.P Maio 2007
Posição de Montagem / Mounting Position / Posición de montaje
1 Fase
1 Phase
1 Fase
3 Fases
3 Phases
3 Fases
Peças de Reposição / Spare Parts / Pieza de Reposición
Esquemas Elétricos / Circuit Diagrams / Esquemas Eléctricos
Dimensões / Dimensions / Dimensiones:
Contatores Frame B (XTCE012, XTCE018) não possuem bobina como peça sobressalente.
Frame B Contactors (XTCE012, XTCE018) do not have coils as spare parts.
Contactores Frame B (XTCE012, XTCE018) no tener bobina como pieza de reposición.
