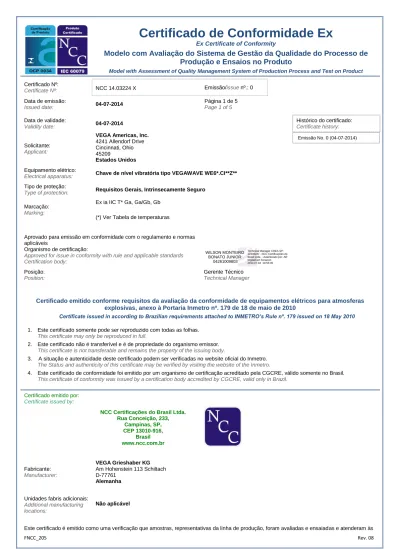

Issued date: Page 1 of 5 FNCC_205
Rev. 08 Data de validade: Validity date: 04-07-2014 Histórico do certificado: Certificate history: Solicitante: Applicant:
VEGA Americas, Inc. 4241 Allendorf Drive Cincinnati, Ohio 45209
Estados Unidos Equipamento elétrico:
Electrical apparatus: Chave de nível vibratória tipo VEGAWAVE WE6*.CI**Z** Tipo de proteção:
Type of protection: Requisitos Gerais, Intrinsecamente Seguro Marcação:
Marking:
Ex ia IIC T* Ga, Ga/Gb, Gb (*) Ver Tabela de temperaturas
Aprovado para emissão em conformidade com o regulamento e normas aplicáveis
Organismo de certificação:
Approved for issue in conformity with rule and applicable standards Certification body:
Posição: Position:
Gerente Técnico Technical Manager
Certificado emitido conforme requisitos da avaliação da conformidade de equipamentos elétricos para atmosferas explosivas, anexo à Portaria Inmetro nº. 179 de 18 de maio de 2010
Certificate issued in according to Brazilian requirements attached to INMETRO’s Rule nº. 179 issued on 18 May 2010 1. Este certificado somente pode ser reproduzido com todas as folhas.
This certificate may only be reproduced in full.
2. Este certificado não é transferível e é de propriedade do organismo emissor. This certificate is not transferable and remains the property of the issuing body.
3. A situação e autenticidade deste certificado podem ser verificadas no website oficial do Inmetro. The Status and authenticity of this certificate may be verified by visiting the website of the Inmetro.
4. Este certificado de conformidade foi emitido por um organismo de certificação acreditado pela CGCRE, válido somente no Brasil. This certificate of conformity was issued by a certification body accredited by CGCRE, valid only in Brazil.
Certificado emitido por:
Certificate issued by:
NCC Certificações do Brasil Ltda. Rua Conceição, 233, Campinas, SP, CEP 13010-916, Brasil www.ncc.com.br Fabricante: Manufacturer: VEGA Grieshaber KG Am Hohenstein 113 Schiltach D-77761 Alemanha
Unidades fabris adicionais: Additional manufacturing locations:
Não aplicável
Este certificado é emitido como uma verificação que amostras, representativas da linha de produção, foram avaliadas e ensaiadas e atenderam às
Emissão No. 0 (04-07-2014)
WILSON MONTEIRO BONATO JUNIOR:
04261009803
Technical Manager CREA SP: 123392/D - NCC Certificações do Brasil Ltda. - Autenticado por: AR DigitalCert Fenacon 2014.07.04 10:55:09
Issued date: Page 2 of 5
normas listadas abaixo, e que o sistema de gestão da qualidade do fabricante, relativo aos produtos Ex cobertos por este certificado, foi avaliado e atendeu aos requisitos de sistema da qualidade do Regulamento Inmetro. Este certificado é concedido sujeito às condições previstas no
Regulamento Inmetro.
This certificate is issued as verification that samples, representative of production, were assessed and tested and found to comply with the
standards listed below and that the manufacturer’s quality system, relating to the Ex products covered by this certificate, was assessed and found to comply with the Inmetro quality system requirements. This certificate is granted subject to the conditions as set out in Inmetro Rules.
NORMAS:
STANDARDS:
O equipamento elétrico e quaisquer variações aceitáveis para ele especificados na relação deste certificado e documentos mencionados, atendem às seguintes normas:
The electrical apparatus and any acceptable variations to it specified in the schedule of this certificate and the identified documents, was found to comply with following standards:
ABNT NBR IEC 60079-0:2013 Atmosferas Explosivas – Parte 0: Equipamentos – Requisitos gerais.
ABNT NBR IEC 60079-11:2009 Atmosferas Explosivas – Parte 11: Proteção de equipamento por segurança intrínseca “i”. ABNT NBR IEC 60079-26:2008
Versão corrigida em 2009
Equipamentos elétricos para atmosferas explosivas de gás – Parte 26: Equipamento com nível de proteção de equipamento (EPL) Ga.
Este certificado não indica conformidade com outros requisitos de segurança e desempenho elétrico do que os expressamente incluídos nas normas listadas acima.
This certificate does not indicate compliance with electrical safety and performance requirements other than those expressly included in the standards listed above.
RELATÓRIOS DE ENSAIO E AVALIAÇÃO:
TEST AND ASSESSMENT REPORTS:
Amostras do equipamento listado passaram com sucesso nas avaliações e ensaios registrados em: Samples of the equipment listed has successfully met the examination and test requirements as recorded in:
Relatório de avaliação da conformidade técnica (apresenta a verificação dos documentos utilizados para análise e as conclusões para a recomendação da certificação):
Technical conformity assessment report (presents the verification of the documents used for analysis and conclusions for the recommendation of
certification): RACT 26760/14.2 Relatório(s) de ensaio:
Test report(s):
Nº DE/PTB/ExTR07.0044/00 (PTB – 04/07/2007) Nº DE/PTB/ExTR07.0020/00 (PTB – 09/03/2007)
Relatório de auditoria / Relatório de Avaliação da Qualidade:
Audit report / Quality Assessment Report:
QAR: DE/TUN/QAR06.0002/00
EQUIPAMENTO:
EQUIPMENT:
Equipamentos e sistemas abrangidos por este certificado são como segue: Equipment and systems covered by this certificate are as follows:
As chaves de nível vibratórias tipo VEGAWAVE WE6*.CI**Z** são instrumentos de medição de nível baseados em um sensor de vibração mecânica. Elas são utilizadas para o controle do nível de meios em áreas classificadas. Os meios permitidos para medição são combustíveis líquidos, gases, névoas ou vapores.
Issued date: Page 3 of 5
FNCC_205
Rev. 08
O VEGAWAVE WE61/62/63.CI**Z** consiste de um invólucro para a eletrônica com a correspondente eletrônica avaliada, a conexão de processo e o sensor.
O sensor do VEGAWAVE WE6*.CI**Z** é uma haste de vibração mecânica e o sensor do VEGAWAVE WE61/62/63.CI**Z* é um garfo.de vibração mecânica.
Os VEGAWAVE WE61/62/63.CI**Z** são sensores a dois fios alimentados pela malha. A frequência de operação do sensor é próxima de 140 Hz. Um sinal de corrente de 8 mA significa que o sensor está em vibração e não coberto pelo produto, um sinal de corrente de 16 mA significa que o sensor está coberto pelo produto e a vibração está amortecida.
As chaves vibratórias VEGAWAVE WE6*.CI**Z**, possuem a seguinte regra de formação: VEGAWAVE WE6 ___ ___ ___ ___ ___ ___ ___ ___
1 2 3 4 5 6 7 8 1 = Certificação
CI = INMETRO e IECEx Ex ia IIC T6 2= Versão/Material
Cabo trocável ou haste (diâmetro 4/6 mm) 3 =Conexão de Processo/Material
Roscada, Flanges, Tri-Clamps (somente aço inox 316L) 4 = Vedação/ Temperatura de Processo
1 = Viton/-40 ... 150 DC 2 = Kalrez 6375/-20 ... 150 °C 3 = EPDM/-40 ... 150 CC 5 = Eletrônica H = 4 ... 20 mA HART® P = Profibus PA F = Foundation Fieldbus 6 = Invólucro/Proteção K = Plástico/IP66/IP67 A = Alumínio/IP66/IP67 3 = Alumínio/IP68
D = Alumínio com dois compartimentos/IP66/IP67 4 = Alumínio com dois compartimentos /IP68 V = Aço inoxidável 316L/IP66/IP67
5 = Aço inoxidável 316L/IP68 7 = Entrada de cabos/Conexão M = M20 x 1.5/sem N = 1/2" NPT/sem
8 = Módulo de ajuste e visualização (Plicscom) X
A
Para a relação entre a classe de temperatura e temperatura máxima permitida no sensor e temperatura ambiente máxima permitida para o sistema eletrônico, a referência é efetuada pela Tabela 1.
Tabela 1 / Table 1 Classe de temperatura Temperatura ambiente para o sistema eletrônico Temperatura ambiente para o sensor do VEGAVIB VB62/66***
Temperatura ambiente para o sensor do VEGAVIB VB61/63/65/67***
Sem adaptador de temperatura Com adaptador de temperatura
T6 - 40°C à + 64 °C - 40°C à + 70 °C - 50°C à + 85 °C - 50°C à + 85 °C
T5 - 40°C à + 79 °C - 40°C à + 80 °C - 50°C à + 100 °C - 50°C à + 100 °C
T4 - 40°C à + 80 °C - 40°C à + 80 °C - 50°C à + 135 °C - 50°C à + 135 °C
T3 - 40°C à + 80 °C - 40°C à + 80 °C - 50°C à + 150 °C - 50°C à + 200 °C
T2,T1 - 40°C à + 80 °C - 20°C à + 80 °C - 50°C à + 150 °C - 50°C à + 250 °C
Issued date: Page 4 of 5
Características técnicas: Parâmetros Elétricos:
Circuito de alimentação e sinal - (terminais 1[+] e 2[-]):
Valores máximos, para tipo de proteção Intrinsecamente segura Ex ia IIC para conexão com outros circuitos intrinsecamente seguro certificados:
Ui = 30 V
Ii = 131 mA
Pi = 983 mW
Ci = Desprezível
Li = Desprezível
Os circuitos intrinsecamente seguros são isolados eletricamente por meio de partes que podem ser ligadas ao terra.
Os elementos metálicos da chave são eletricamente conectados com o sistema de aterramento (internamente e externamente).
CONDIÇÕES DE CERTIFICAÇÃO:
CONDITIONS OF CERTIFICATION:
Este certificado é válido apenas para o equipamento de modelo idêntico ao equipamento efetivamente ensaiado. Quaisquer modificações no projeto, bem como a utilização de componentes e/ou materiais diferentes daqueles definidos pela documentação descritiva do equipamento, sem a prévia autorização da NCC, invalidarão este certificado.
O usuário tem responsabilidade de assegurar que o produto será instalado/utilizado em atendimento às instruções do fabricante e às normas pertinentes em instalações elétricas em atmosferas explosivas.
As atividades de instalação, inspeção, manutenção, reparo, revisão e recuperação dos equipamentos são de responsabilidade dos usuários e devem ser executadas de acordo com os requisitos das normas técnicas vigentes e com recomendações do fabricante.
Condições de fabricação:
As chaves de nível vibratória VEGAWAVE WE6*.CI**Z** devem ser submetidas ao ensaio de rotina de rigidez dielétrica, tensão de isolação de 500 Vca e 850 Vca durante sessenta segundos entre o circuito intrinsecamente seguro (Terminal 1/2) e o terra (Terminal terra) respectivamente.
Marcação de advertência:
ATENÇÃO: RISCO POTENCIAL DE CARGA ELETROSTÁTICA – VER INSTRUÇÕES. Condições específicas de utilização:
O número do certificado é finalizado pela letra X para indicar a seguinte restrição no uso:
As chaves de nível de vibratórias tipo VEGAWAVE modelo VEGAWAVE WE6*.CI**Z** com invólucro de plástico ou com invólucro metálico com janela de inspeção com revestimento plástico ou sensores revestidos de plástico podem gerar carga eletrostática. Ver marcação de advertência. Cuidados especiais devem ser tomados para evitar o acumulo de cargas eletrostáticas, consultar o manual.
Relação de limitações: Não aplicável
DETALHES DE EMISSÕES DO CERTIFICADO (para emissões 0 e posteriores):
DETAILS OF CERTIFICATE ISSUES (for issues 0 and above):
Emissão 0:
Issue 0:
Emissão inicial.
DOCUMENTAÇÃO DESCRITIVA DO EQUIPAMENTO (CONFIDENCIAL):
Issued date: Page 5 of 5 FNCC_205
Rev. 08 Tabela / Table 2 Número Number Revisão Issue Número Number Revisão Issue Número Number Revisão Issue 41517-PT 140527 GE2646 04 GE2842 06 IECEx PTB 07.0048X 0 DE/PTB/ExTR07.0044/00 20070704 SB1230 1-00-0 SB1225 1-00-0 SB1222 1-03-0 SB1212 1-00-0 SB1174 2-00-0 SB985 01 GE2017 01 BV1676 01 GE1759 01 GE2017 01
GE2026 261103 GE2026 101203 GE2032 101203
GE2033 02 GE2034 02 GE2035 02
GE2053 151203 GE2161 261104 GE2162 261104
