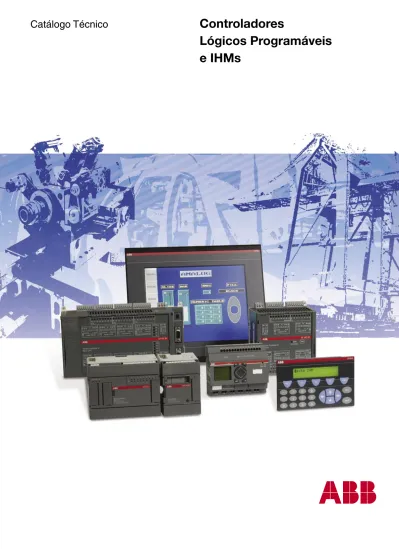

Catálogo Técnico

Controladores

Lógicos Programáveis

e IHMs

(2)

Controladores

Lógicos Programáveis

e IHMs

ÍNDICE

Micro Controlador Lógico Programável

Linha AC010

• Introdução ...3

• Tabela geral de dados técnicos ...4 e 5

• Dados técnicos ...6 e 7

Controlador Lógico Programável

Linhas AC31 e S500

• Introdução ...9

• Tabela geral de dados técnicos ...10 e 11

• Protocolos e estratégias de comunicação ...12

• Dados técnicos ...13, 14, 15, 16 e 17

• Exemplos de comunicação ...18 e 19

Interface Homem/Máquina

IHMs

• Introdução ...21

• Tabela geral de dados técnicos ...22 e 23

• Dados técnicos ...24

(3)

(4)

Links lógicos ao invés de ﬁação

Controle, funções lógicas e temporizadores em um único

equipamento

Concepção

AC010 é uma linha de produtos composta por módulos

inteligentes de relés programáveis, com funções de

controle que podem substituir fácil e convenientemente

sistemas de instalação elétrica de pequeno e médio

porte, assim como funções de controle.

Aplicações de controle especíﬁco e funções

de tempo

• controle de ar-condicionado, iluminação em prédios,

portas, ventiladores

• controle de máquinas operatrizes, compressores,

secadoras

• controle padrão para toda pequena aplicação, ajuste

de geradores, tratamento e distribuição de água

• controle de bombas, de tanque e nível

Como usar o AC010

O AC010 é uma linha de manuseio fácil e rápido.

Num curto espaço de tempo, o usuário pode aprender a

usar todos os benefícios dos módulos lógicos.

O AC010 aceita instruções de controle pela simples

transferência de um diagrama de circuito na sua

memória.

O ajuste, o armazenamento, a simulação e a

documentação são feitas com um software compacto: o

AC010-PS001.

Micro Controlador Lógico Programável

Linha AC010 - para pequenas aplicações

Características do software

• indicação na tela do computador

• tela para mostrar mensagens de texto, indicação de

parâmetros, diagrama de ligação ou indicação do

estado das funções

• seleção do idioma;

• proteção de senha

• fácil instalação na plataforma Windows

Características técnicas

• moderno design industrial

• módulo central e de expansão remota

• capacidade máxima: 24 entradas / 16 saídas

• entradas e saídas integradas

• entradas digitais - à relé ou à transistor - 24 Vc.c. ou

115...230 Vc.a

• 2 entradas analógicas: 0...10 V

• saída digital à relé, até 8 A, 250 Vc.a

• saída digital à transistor, 0,5 A, 24 Vc.c.

• módulos básicos, com ou sem display

Funções do software

• lógicas

• temporizadores

• contadores

• relógio em tempo real

• funções de comparação

• entradas para valores analógicos

Expansão

Os módulos AC010 de 12 entradas e 6 ou 8 saídas,

podem ser facilmente expandidos até 24 entradas e

16 ou 12 saídas.

Esta expansão pode ser tanto local quanto remota.

Estação local Até 30 m

(5)

Módulos Lógicos Módulos de extensão

CPU LM001, LM002, LM003 LM021, LM022, LM024, LM025, LM026 LM023 LM011, LM012 LM041, LM042, LM043, LM044 D0001, DX001 DX011,DX021

Alimentação 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 12 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c.

Tensão 90...264 Vc.a. 20.4...26.8 Vc.c. 10.2...15.6 Vc.c. 90...264 Vc.a. 20.4...26.8 Vc.c. 90...264 Vc.a. 20.4...26.8 Vc.c.

Entradas

Tensão = alimentação 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c.

Número de entradas nas CPU's 8 8 (configuráveis 2 para uso analógico 0-10 V) 8 (configuráveis 2 para uso analógico 0-10 V) 12 12 configuráveis 2 para uso analógico 0-10 V) 12 (DX001 somente) 12

Máximo com extensão - - - 24 24

-Tensão de entrada / corrente sinal “0” 0...40 Vc.a < 5.0 Vc.c < 4.0 Vc.c 0...40 Vc.a (I1...I12) < 5.0 Vc.c 0...40 Vc.a (I1...I12) < 5.0 Vc.c. Tensão de entrada / corrente sinal “1” 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA > 8.0 Vc.c / 3.3 mA 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA Tensão de entrada / corrente sinal “1” 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA > 8.0 Vc.c / 1.1 mA 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA

Display e teclado Sim, LM001 somente Sim, LM024-026 somente Sim Sim, LM012 somente Sim, LM012 somente Não Não

Modo de programação Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 -

-Estado durante a operação Display LCD / LEDs Display LCD Display LCD Display LCD / LEDs Display LCD / LEDs LEDs LEDs

Texto de mensagem no display Não Não Não Sim Sim Não Não

Saídas

Número de saídas nas bases 4 4 4 6 6 (relés) / 8 (transistores) 2 (D0002) ou 6 (DX001) 6 (DX001) / 8 (DX021)

Máximo com extensão - - - 12 / 14 12 / 16 -

-Tipo de saída 240 Vc.a / 8 A, somente à relé 24 Vc.c / 0.5 A, à transistor (LM025-026)

ou 240 V / 8 A, à relé 240 Vc.a / 8 A, à relé 240 Vc.a / 8 A, somente à relé

24 Vc.c / 0.5 A, à transistor (LM043-044)

240 V / 8 A, à relé 240 Vc.a / 8 A, somente, à relé

24 Vc.c / 0.5 A, à transistor (DX021) 240 V / 8 A, à relé (DX011)

Tensão nominal 250 Vc.a 250 Vc.a

24 Vc.c (LM025-026) 250 Vc.a 250 Vc.a

250 Vc.a

24 Vc.c. (LM043-044) 250 Vc.a

250 Vc.a (DX011) 24 Vc.c (DX021) Corrente de saída máxima permitida 8 A por saída 8 A por saída

0.5 A (LM025-026) 8 A por saída 8 A por saída 8 A por saída 8 A por saída

8 A por saída ((DX011) 0.5 A (LM043-044) (DX021)

Relógio de tempo real Sim, LM001 somente Sim, LM024 + LM026 somente Sim Sim Sim Não Não

Programação

Máximo de linhas para programação 41 41 41 121 121 -

-Temporizadores 8 8 8 8 8 -

-Chaves de tempo (cada 4 canais) 4 4 4 4 4 -

-Contadores 8 8 8 8 8 -

-Marcadores 16 16 16 16 168 -

-Comparadores analógicos Não 8 8 - - -

-Possibilidade de texto Não Não Não 8 8 -

-Dados adicionais - 4 marcadores, 1 temporizador,

1 contador 4 marcadores, 1 temporizador, 1 contador 12 marcadores, 2 temporizadores, 4 contadores 12 marcadores, 2 temporizadores, 4 contadores - -Funções especiais

Memória externa plugável Sim, 8 kB opcional Sim, 8 kB opcional Sim, 8 kB opcional Sim, 16 kB opcional Sim, 16 kB opcional Não Não

Proteção de senha Sim Sim Sim Sim Sim Não Não

Expansível Não Não Não Sim, local ou remoto Não Não Não

Micro Controlador Lógico Programável

(6)

Módulos Lógicos Módulos de extensão

CPU LM001, LM002, LM003 LM021, LM022, LM024, LM025, LM026 LM023 LM011, LM012 LM041, LM042, LM043, LM044 D0001, DX001 DX011,DX021

Alimentação 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 12 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c.

Tensão 90...264 Vc.a. 20.4...26.8 Vc.c. 10.2...15.6 Vc.c. 90...264 Vc.a. 20.4...26.8 Vc.c. 90...264 Vc.a. 20.4...26.8 Vc.c.

Entradas

Tensão = alimentação 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c. 115...240 Vc.a. (50...60 Hz) 24 Vc.c.

Número de entradas nas CPU's 8 8 (configuráveis 2 para uso analógico 0-10 V) 8 (configuráveis 2 para uso analógico 0-10 V) 12 12 configuráveis 2 para uso analógico 0-10 V) 12 (DX001 somente) 12

Máximo com extensão - - - 24 24

-Tensão de entrada / corrente sinal “0” 0...40 Vc.a < 5.0 Vc.c < 4.0 Vc.c 0...40 Vc.a (I1...I12) < 5.0 Vc.c 0...40 Vc.a (I1...I12) < 5.0 Vc.c. Tensão de entrada / corrente sinal “1” 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA > 8.0 Vc.c / 3.3 mA 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA 79...264 Vc.a / 0.25...0.5 mA > 15.0 Vc.c / 3.3 mA Tensão de entrada / corrente sinal “1” 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA > 8.0 Vc.c / 1.1 mA 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA 79...264 Vc.a / 4...6 mA > 15.0 Vc.c / 2.2 mA

Display e teclado Sim, LM001 somente Sim, LM024-026 somente Sim Sim, LM012 somente Sim, LM012 somente Não Não

Modo de programação Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 Display LCD / botões ou AC010 - software PS001 -

-Estado durante a operação Display LCD / LEDs Display LCD Display LCD Display LCD / LEDs Display LCD / LEDs LEDs LEDs

Texto de mensagem no display Não Não Não Sim Sim Não Não

Saídas

Número de saídas nas bases 4 4 4 6 6 (relés) / 8 (transistores) 2 (D0002) ou 6 (DX001) 6 (DX001) / 8 (DX021)

Máximo com extensão - - - 12 / 14 12 / 16 -

-Tipo de saída 240 Vc.a / 8 A, somente à relé 24 Vc.c / 0.5 A, à transistor (LM025-026)

ou 240 V / 8 A, à relé 240 Vc.a / 8 A, à relé 240 Vc.a / 8 A, somente à relé

24 Vc.c / 0.5 A, à transistor (LM043-044)

240 V / 8 A, à relé 240 Vc.a / 8 A, somente, à relé

24 Vc.c / 0.5 A, à transistor (DX021) 240 V / 8 A, à relé (DX011)

Tensão nominal 250 Vc.a 250 Vc.a

24 Vc.c (LM025-026) 250 Vc.a 250 Vc.a

250 Vc.a

24 Vc.c. (LM043-044) 250 Vc.a

250 Vc.a (DX011) 24 Vc.c (DX021) Corrente de saída máxima permitida 8 A por saída 8 A por saída

0.5 A (LM025-026) 8 A por saída 8 A por saída 8 A por saída 8 A por saída

8 A por saída ((DX011) 0.5 A (LM043-044) (DX021)

Relógio de tempo real Sim, LM001 somente Sim, LM024 + LM026 somente Sim Sim Sim Não Não

Programação

Máximo de linhas para programação 41 41 41 121 121 -

-Temporizadores 8 8 8 8 8 -

-Chaves de tempo (cada 4 canais) 4 4 4 4 4 -

-Contadores 8 8 8 8 8 -

-Marcadores 16 16 16 16 168 -

-Comparadores analógicos Não 8 8 - - -

-Possibilidade de texto Não Não Não 8 8 -

-Dados adicionais - 4 marcadores, 1 temporizador,

1 contador 4 marcadores, 1 temporizador, 1 contador 12 marcadores, 2 temporizadores, 4 contadores 12 marcadores, 2 temporizadores, 4 contadores - -Funções especiais

Memória externa plugável Sim, 8 kB opcional Sim, 8 kB opcional Sim, 8 kB opcional Sim, 16 kB opcional Sim, 16 kB opcional Não Não

Proteção de senha Sim Sim Sim Sim Sim Não Não

(7)

Micro controlador lógico programável - alimentação Vc.c. • 8 entradas digitais, sendo que 2 podem ser para uso analógico • saída digital à relé 250 Vc.a, 8 A

• saída digital à transistor 24 Vc.c, 0.5 A

Alimentação Entradas _digitais Saídas _digitais Display Relógio em _{tempo real} Tipo _{de estoque}Código Peso_Kg 24 Vc.c. 8 4, à relé sim não LM021 - 12RDC 1SVR 440 610 R0100 0.2 sim LM022 - C12RDC 1SVR 440 610 R0300 12 Vc.c. LM023 - C12RDC12V 1SVR 440 612 R0300 24 Vc.c. não LM024 - CX12RDC 1SVR 440 610 R0200 4, à transistor sim LM025 - C12TDC 1SVR 440 610 R1300 não LM026 - CX12TDC 1SVR 440 610 R1200 Micro controlador lógico programável - alimentação Vc.a.

• saída digital à relé 250 Vc.a. , 8 A

Micro controlador lógico programável expansível - alimentação Vc.c.

• 12 entradas digitais, sendo que 2 podem ser para uso analógico • saída digital à relé 250 Vc.a, 8 A

• saída digital à transistor 24 Vc.c., 0.5 A • display e teclado

• visualização de mensagens de texto • expansão local ou remota

Micro controlador lógico programável expansínvel - alimentação Vc.a.

• saída digital à relé 250 Vc.a, 8 A • display e teclado, (dependendo da CPU) • mensagem de texto pode ser mostrada • expansão local ou remota

Alimentação Entradas _digitais Saídas _digitais Display Relógio em _{tempo real} Tipo _{de estoque}Código Peso_Kg 115...240 Vc.a 8 4, à relé sim sim

LM001 - 12RAC 1SVR 440 611 R0100 0.2 LM002 - C12RAC 1SVR 440 611 R0300 não não LM003 - CX12RAC 1SVR 440 611 R0200

Alimentação Entradas _digitais Saídas _digitais Display Relógio em _{tempo real} Tipo _{de estoque}Código Peso_Kg

24 Vc.c. 12 6, à relé sim sim LM041 - CE18RDC 1SVR 440 620 R5300 0.3 não LM042 - CXE18RDC 1SVR 440 620 R5200 8, à transistor sim LM043 - CE20TDC 1SVR 440 620 R6300 não LM044 - CXE20TDC 1SVR 440 620 R6200

Alimentação Entradas _digitais Saídas _digitais Display Relógio em _{tempo real} Tipo _{de estoque}Código Peso_Kg 115...240 Vc.a 12 6, à relés sim sim L M011 - CE18RAC 1SVR 440 621 R5300 0.3

não não LM012 - CXE18RAC 1SVR 440 621 R5200

LM024 LM023 LM003 LM001 LM041 LM042 LM011 LM012

Micro Controlador Lógico Programável

(8)

Descrição Tipo _{de estoque}Código Peso_Kg Sistema de programação AC010 (CD_ROM com vários idiomas) PS001 1SVR 440 690 R0000 0.15 Cabo de conexão PC / AC010 TK001 1SVR 440 692 R0000 0.15 Módulo de memória 8 kB para AC010 8 entradas digitais / 4 saídas digitais MD001 1SVR 440 691 R0000

0.005 Módulo de memória 16 kB para AC010 12 entradas digitais / 6-8 saídas digitais MD002 1SVR 440 691 R1000

Simulador para AC010 8 entradas digitais / 4 saídas digitais, c.c.,

disponível também em 115/230 Vc.a TD001 1SVR 440 693 R0000 1.00 Pés para montagem de painel (os módulos AC010 necessitam de 3 peças,

o acoplador necessita de 2 peças) FD001 1SVR 440 694 R0000 0.005 Fonte de alimentação 115-230 Vc.a / 24 Vc.c, 1.25 A SD001 1SVR 440 631 R0100 0.20 Fonte de alimentação 115-230 Vc.a / 12 e 24 Vc.c, 1.25 A SD002 1SVR 440 631 R0000 0.40

Manual em alemão - 1SVR 440 695 R1000

0.35

Manual em inglês - 1SVR 440 695 R1100

Alimentação Entradas _digitais Saídas _digitais Display Operação Tipo _{de estoque}Código Peso_Kg

- - 2, relé

não

local DO001 - EX02R 1SVR 440 600 R5000 0.12 115...240 Vc.a

8 6, relé local / remota

DX001 - EX18RAC 1SVR 440 621 R0000 0.3 24 Vc.c. DX011 - EX18RDC 1SVR 440 620 R0000 8, transistor DX021 - EX20TDC 1SVR 440 620 R1000 - - local CI000 1) _{1SVR 440 600 R0000} _0.2

Micro controlador lógico programável de expansão - alimentação Vc.a. e Vc.c.

• entradas digitais 24 Vc.c ou 115...240 Vc.a • saída digital à relé 250 Vc.a, 8 A

• saída digital à transistor 24 Vc.c, 0.5 A

• conexão local ou remota (até 30 m com extensão remota CI000 acoplada) • um conector entre módulos sempre incluso no módulo de expansão

Acessórios Dimensões (em mm) DX001 DO001 CI000 PS001 TK001 SD001

1)_{Módulo para entradas / saídas remotas}

Micro Controlador Lógico Programável

(9)

(10)

Controlador Lógico Programável

Linhas AC31 e S500 - desde aplicações isoladas até as integradas com sistemas

Funcional e bem pensado

A tecnologia do sistema do Advant Controller 31 fornece

diagnósticos automáticos da CPU, do sistema de

comunicação e dos módulos de E/S.

Todos os módulos do AC31 são caracterizados pela

fácil montagem e podem ser facilmente encaixados num

trilho 35 mm ou montados em placa com parafuso.

Possui:

• funções de segurança

• unidades inteligentes de automação distribuídas

• conexão com equipamentos de campo e à protocolos

de comunicação

• conceito universal para planejamento, processamento

de dados e diagnósticos dos sinais de segurança

• alta performance de processamento

• grande espaço de memória para armazenamento de

programa

• certiﬁcados de segurança

Comunicação via protocolos

A solução ideal em automação é formada por três

componentes:

• módulos compactos

• software de programação amigável

• dispositivos apropriados de operação

O CS31 da ABB possui estas características e, mais,

a facilidade de montagem: até 31 módulos podem ser

integrados no sistema com apenas o uso de dois ﬁos

RS-485, sem interferência.

Também utiliza outros meios de comunicação como:

• ARCNET

• CANopen

• DeviceNet

• Ethernet

• MODBUS-RTU

• PROFIBUS DP

• RCOM

O SOFTWARE

Programação de acordo com a Norma IEC 61131-1

Funções do software 907AC1131:

6 linguagens de programação

• bloco de função (FB),

• lista de instrução (IL)

• diagrama de ladder (LD),

Simulação Off-line

O programa pode ser simulado, ou seja, mesmo estando

desconectado do hardware é possível executá-lo.

Depois de testado, sua aplicação pode ser transferida

para o hardware.

Visualização

• código de cores

• elementos móveis

• bitmap

• texto

• valor nominal

• descrição das variáveis do processo de um controlador

programável

• telas de barra dinâmica

• alarme

• processamento de eventos

• teclas de função

Telas

As telas são geradas utilizando o próprio software

de programação. Podem ser mostradas, on-line,

paralelamente ao programa.

C

onﬁguradores

Para PROFIBUS DP, DeviceNet, Ethernet, CANopen

Protocolos abertos

DDE e OPC

Programaçã

o

via ARCNET, Ethernet e serial

Amplas bibliotecas

Sistemas de operação Windows 98, NT, 2000 e XP

Econômico e eﬁciente

O AC31 fornece uma ampla linha de hardwares,

eﬁcientes tanto para máquinas como para sistemas, na

forma de unidades centrais e módulos de entradas e

saídas.

Com soluções apropriadas que são adaptadas aos

diferentes pontos de aplicação, o AC31 permite um uso

eﬁcaz dos custos em todos os casos.

As unidades centrais de AC31 podem ser operadas

como um dispositivo único, como um mestre ou escravo.

Indiferente do tamanho da aplicação, o AC31 é sempre a

escolha certa.

(11)

Controlador Lógico Programável

Linhas AC31 e S500

AC31 - Séries 40...50 Slot PLC AC31 - Série 90 AC31 - Série 90

Tipo 07CR41 07CT41 07CR42 07CT42 07KR51 07KT51 07SL97 07KT95 07KT96 07KT97 07KT98

Memória para programa - Flash EPROM e RAM (Kbyte) 32 32 480 480 480 480 1000

Tensão de

alimentação 24 Vc.c.120 / 230 Vc.a  -    - - - x- x

-Cartão Smart Media tipo plugue - -    x x

Tempo de ciclo

para 1 Kbyte (ms) valores 100% bináriosvalores 65% binários e 35% palavras 0.41.2 0.41.2 0.22- 0.22- 0.22- 0.22- 0.07

-Número de entradas e saídas

Digital, integrado (ED / SD / CC) 1) _{8 / 6 / -} _{8 / 6 / -} _{8 / 6 / -} _{- / - / -} _{12 / 8 / 0} _{24 / 16 / 0} _{24 / 16 / 8} _{24 / 16 / 8}

Digital, máximo 110 110 1000 992 1012 1032 1040 1040

Analógico, integrado (SA) 2) _{- / -} _{3 / -} _{- / -} _{- / -} _{4 /} _- _{8 / 4} _{8 / 4}

Analógico, máximo (EA / SA) 3) ₃₆ ₃₆ ₂₂₂ _{224 / 224} _{228 / 226} _{224 / 224} _{232 / 228} _{232 / 228}

Entradas digitais 24 Vc.c   -    

Saídas digitais Transistor (T) 24 Vc.c, 0.5 A -  -  -  -    

Relé (R) 120 / 230 Vc.a, 2 A  -  -  - - - -Faixas de entradas analógicas ± 10 V -  - -  -   0...10 V, 0...5 V, ± 5 V - - - -  -   0...20 mA, 4...20 mA - - -   PT100 (- 50ºC...+ 400ºC) - - -   PT100 (- 30ºC...+ 70ºC) - - -   PT100 (-100ºC...+524ºC) -  - - -

-pode ser conﬁgurado como ED 1) _- _- _- _- _- _- _ _

Faixas de saídas

analógicas ± 10 V0...20 mA, 4...20 mA -- -- -- - --  

Armazenamento de dados via bateria integrada integrada opcional opcional opcional opcional opcional

Relógio de tempo real       

Programação

907AC1131       

907PC331   - - - -

-AC31GRAF   - - - -

-Execução do

programa Cíclico ou tempo controlado

      

Multi-função       

Proteção de programa do usuário - Senha       

Interfaces seriais RS232 (programação, MODBUS, ASCII)_{RS485 (CS31 como MODBUS)} 1_- 1₁ 1_- 2_- 2_- 2_- 2

-Potenciômetro integrado 2 2 - - - -

-Memória de dados (Kbyte) 2 2 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN

Elementos de tempo Ilimitado (42 ao mesmo tempo) Ilimitado (42 ao mesmo tempo Ilimitado Ilimitado Ilimitado Ilimitado Ilimitado

Contador Ilimitda (função) Ilimitado (função) Ilimitado Ilimitado Ilimitado (função) Ilimitado (função) Ilimitado

Contador rápido (número / freqüência) 1 / 7 kHz 1 / 7 Hz - 2 / 50 kHz 2 / 50 kHz 2 / 50 kHz 2 / 50 kHz

Interfaces / protocolos CS31 -       ASC11        MODBUS-RTU        Ethernet - - -   ARCNET - -  - -   PROFIBUS DP - -  - -   CAN open - - -   DeviceNet - -  - - - -AC31 Safety-ﬁeldBus - - -

-RCOM (acoplador adicional) - - -    

1)_{ED - entrada digital}

SD - saída digital

CC - Canal conﬁgurável individualmente como entrada ou saída digital

(12)

AC31 - Séries 40...50 Slot PLC AC31 - Série 90 AC31 - Série 90

Tipo 07CR41 07CT41 07CR42 07CT42 07KR51 07KT51 07SL97 07KT95 07KT96 07KT97 07KT98

Memória para programa - Flash EPROM e RAM (Kbyte) 32 32 480 480 480 480 1000

Tensão de

alimentação 24 Vc.c.120 / 230 Vc.a  -    - - - x- x

-Cartão Smart Media tipo plugue - -    x x

Tempo de ciclo

para 1 Kbyte (ms) valores 100% bináriosvalores 65% binários e 35% palavras 0.41.2 0.41.2 0.22- 0.22- 0.22- 0.22- 0.07

-Número de entradas e saídas

Digital, integrado (ED / SD / CC) 1) _{8 / 6 / -} _{8 / 6 / -} _{8 / 6 / -} _{- / - / -} _{12 / 8 / 0} _{24 / 16 / 0} _{24 / 16 / 8} _{24 / 16 / 8}

Digital, máximo 110 110 1000 992 1012 1032 1040 1040

Analógico, integrado (SA) 2) _{- / -} _{3 / -} _{- / -} _{- / -} _{4 /} _- _{8 / 4} _{8 / 4}

Analógico, máximo (EA / SA) 3) ₃₆ ₃₆ ₂₂₂ _{224 / 224} _{228 / 226} _{224 / 224} _{232 / 228} _{232 / 228}

Entradas digitais 24 Vc.c   -    

Saídas digitais Transistor (T) 24 Vc.c, 0.5 A -  -  -  -    

Relé (R) 120 / 230 Vc.a, 2 A  -  -  - - - -Faixas de entradas analógicas ± 10 V -  - -  -   0...10 V, 0...5 V, ± 5 V - - - -  -   0...20 mA, 4...20 mA - - -   PT100 (- 50ºC...+ 400ºC) - - -   PT100 (- 30ºC...+ 70ºC) - - -   PT100 (-100ºC...+524ºC) -  - - -

-pode ser conﬁgurado como ED 1) _- _- _- _- _- _- _ _

Faixas de saídas

analógicas ± 10 V0...20 mA, 4...20 mA -- -- -- - --  

Armazenamento de dados via bateria integrada integrada opcional opcional opcional opcional opcional

Relógio de tempo real       

Programação

907AC1131       

907PC331   - - - -

-AC31GRAF   - - - -

-Execução do

programa Cíclico ou tempo controlado

      

Multi-função       

Proteção de programa do usuário - Senha       

Interfaces seriais RS232 (programação, MODBUS, ASCII)_{RS485 (CS31 como MODBUS)} 1_- 1₁ 1_- 2_- 2_- 2_- 2

-Potenciômetro integrado 2 2 - - - -

-Memória de dados (Kbyte) 2 2 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN 256, incluindo 16 KB RETAIN

Elementos de tempo Ilimitado (42 ao mesmo tempo) Ilimitado (42 ao mesmo tempo Ilimitado Ilimitado Ilimitado Ilimitado Ilimitado

Contador Ilimitda (função) Ilimitado (função) Ilimitado Ilimitado Ilimitado (função) Ilimitado (função) Ilimitado

Contador rápido (número / freqüência) 1 / 7 kHz 1 / 7 Hz - 2 / 50 kHz 2 / 50 kHz 2 / 50 kHz 2 / 50 kHz

Interfaces / protocolos CS31 -       ASC11        MODBUS-RTU        Ethernet - - -   ARCNET - -  - -   PROFIBUS DP - -  - -   CAN open - - -   DeviceNet - -  - - - -AC31 Safety-ﬁeldBus - - -

(13)

Controlador Lógico Programável

Linhas AC31 e S500

Protocolos de comunicação

Estratégias de comunicação - Advant Controller 31

Expansão local Stand-alone Interfaces, OPC, r emota... Expansão remota Rede de trabalho

Estratégia de automação disponíveis

com o Advant Controller 31

Versátil

07 KT 95/07 KT 96 Acoplado Mestre

Comunicativo

07 KT 97

Rápido

07 KT 98

Aberto

07 SL 97

Terminal

de

operação

AC31

Séries 40...50

AC31

Dispositivo de entrada/saída, S500

MODBUS-RTU

Ethernet

CANopen

Proﬁbus

DP

ARCNET

DFÜ RCOM

DeviceNet

AF 100

Fieldbus

CS31

Acoplado Mestre Acoplado Mestre

(14)

Controlador Lógico Programável

Linhas AC31 e S500

Entradas Saídas_digitais Memória de programa _{alimentação}Tensão de Tipo _{de estoque}Código Peso_Kg on-line off-line 8 digitais 6, à relé 17 kb 34 kb 24 Vc.c. _{07 CR 41} 1SBP 26 0020 R1001 0.355 120/230 Vc.a 1SBP 26 0021 R1001 0.800 6, à transistor _{24 Vc.c.} 07 CT 41 1SBP 26 0022 R1001 _0.355 8 digitais e 3 analógicos 6, à relé 07 CR 42 1SBP 26 0023 R1001 120/230 Vc.a 1SBP 26 0024 R1001 0.800 6, à transistor 24 Vc.c. 07 CT 42 1SBP 26 0025 R1001 0.355

Entradas Saídas_digitais Memória de programa_on-line _off-line _{alimentação}Tensão de Tipo _{de estoque}Código Peso_Kg 8 digitais 6, à relé 17 kb 34 kb

24 Vc.c

07 KR 51 1SBP 26 0010 R1001 0.355 120 / 230 Vc.a 1SBP 26 0011 R1001 0.800 6, à transistor 24 Vc.c 07 KT 51 1SBP 26 0012 R1001 0.355

Descrição Tipo _{de estoque}Código Peso_Kg

07 KT 97 com rede ARCNET 07 KT 97-ARCNET GJR 525 3000 R0260 07 KT 97 com Profibus DP 07 KT 97- Profibus GJR 525 3000 R0220 07 KT 97 com ARCNET e Profibus DP 07 KT 97-ARCNET-Profibus GJR 525 3000 R0262 Controladores lógico programável com comunicação - Série 90

Controlador lógico programável - Série 40

• expansível com 6 módulos até 110 entradas e saídas

• porta serial RS232 para programação e comunicação ASCII, MODBUS-RTU

• relógio em tempo real na memória do programa para mudanças on-line

• 3 entradas analógicas para CR 42 e CT 42: uma para medição da temperatura PT100, PT1000 ou PTC e duas para medição de tensão de +/- 10 V

• entradas digitais 24 Vc.c

• saídas digitais à relé, 250 Vc.a, 2 A • saídas digitais à transistor 24 Vc.c., 0,5 A

• suporta até 6 módulos de entradas e saídas • expansível em cerca de 1000 entradas/saídas • barramento CS31 integrado

• porta serial RS 232 ou RS 485 para

programação e comunicação MODBUS-RTU

• seccionável nas entradas digitais MODBUS-RTU 25 Vc.c.

• saídas digitais à relé 250 Vc.a, 2 A • saídas digitais à transistor 24 V.c.c., 0,5 A

• expansível distribuidamente em cerca de 1000 entradas e saídas

• com RAM e FLASH-EPROM

• entradas digitais 24 Vc.c., saídas digitais à transistor 24 Vc.c., 0,5 A

• entradas e saídas analógicas, resolução 12 Bit • modiﬁcação de programa on-line

• duas portas seriais, ambas conﬁguráveis para programação

• as entradas analógicas da 07 KT 97 e KT 98 também podem ser utilizadas como entradas digitais 24 Vc.c.

• processamento por bit ou palavra • isolado eletricamente

• entradas rápidas: 2

• alimentação das CPUs: 24 Vc.c. • relógio em tempo real

• interface para FieldBus CS31

Entradas Saídas _analógicasEntradas _analógicasSaídas Memória do_programa Tipo _{de estoque}Código Peso_Kg 12 digitais e

4 analógicas 4 analógicas8 digitais e

0...10 V 0...5V 0...20 mA +/- 10 V 480 kB 07 KT 95 GJR 525 2800 R0200 1.3 24 digitais 16 digitais - - 07 KT 96 GJR 525 2900 R0200 24 digitias, 8 conﬁguráveis e 8 analógicas 16 digitais e 4 analógicas +/- 10 V 0...20 mA 4...20 mA +/- 5 V -50ºC...+400ºC -30ºC...70ºC +/- 10 V 0...20 mA 4...20 mA 07 KT 97 GJR 525 3000 R0200 07 KT 98 GJR 525 3100 R0260

(15)

Controlador lógico programável como PC-Card - PCI tamanho completo

Módulo de comunicação FieldBus CS31 - para as Séries 50 e 90

Módulos digitais de entradas e saídas e módulos de comunicação com FieldBus CS31 - para as Séries 40, 50

Alimentação via controladores programáveis e módulos de comunicação com entradas/saídas

Módulos analógicos de entradas e saídas e módulos de comunicação FieldBus CS31 - para as Séries 40, 50

Alimentação via controladores programáveis e módulos de comunicação FieldBus CS31

Módulos digitais distribuídos de entradas e saídas - para as Séries 50 e 90

Alimentação 24 Vc.c, conexão de comunicação CS31 integrada

Entradas e saídas integradas Tipo _{de estoque}Código Peso_Kg

32 entradas, 24 Vc.c 07 DI 92 GJR 525 2400 0101

0.450 16 entradas, 8 saídas e 8 canais conﬁguráveis entre entradas e saídas, _{07 DC 91} _{GJR 525 1400 0202}

Descrição Memória do_programa Tipo _{de estoque}Código Peso_Kg 07 SL 97 com ARCNET

480 kB

07 SL 97-ARCNET GJR 525 3400 R0260 1.0 07 SL 97 com ARCNET e Proﬁbus DP 07 SL 97-ARCNET- Proﬁbus GJR 525 3400 R0262 07 SL 97 com ARCNET e DeviceNet 07 SL 97-ARCNET- DeviceNet GJR 525 3400 R0265

Entradas

integradas Saídasdigitais alimentaçãoTensão de Tipo de estoqueCódigo PesoKg 8 digitais 6, à relé

24 Vc.c

ICMK 14 F1 1SBP 26 0050 R1001 0.355 120 / 230 Vc.a 1SBP 26 0051 R1001 0.800 6, à transistor 24 Vc.c ICMK 14 N1 1SBP 26 0052 R1001 0.355

Entradas e saídas integradas Tipo _{de estoque}Código Peso_Kg

16 entradas 24 Vc.c XI 16 E1 1SBP 260 100 R1001

0.220 16 saídas à transistor 24 Vc.c, 0.5 A XO 16 N1 1SBP 260 105 R1001 8 saídas à relé 250 Vc.a, 2 A XO 08 R1 1SBP 260 101 R1001 8 entradas e saídas configuráveis 24 Vc.c, 0.5 A XC 08 L1 1SBP 260 102 R1001 4 entradas 24 Vc.c e 4 saídas à relé 250 Vc.a, 2 A XK 08 F1 1SBP 260 104 R1001 8 saídas à transistor 24 Vc.c, 2 A XO 08 R2 1SBP 260 109 R1001 8 saídas 250 Vc.a, 2 A (4NA/NF + 4NA) independentes XO 08 Y1 1SBP 260 108 R1001 32 canais configuráveis entre entradas e saídas digitais 1) XC 32 L1 1SBP 260 110 R1001 32 canais configuráveis entre entradas e saídas digitais 2) XC 32 L2 1SBP 260 111 R1001

Entradas e saídas Tipo _{de estoque}Código Peso_Kg

4 entradas: +/- 10 V, -/+ 20 mA, 4...20 mA, Pt100, Pt1000, Ni 1000, BALCO 500

2 saídas: +/- 10 V, 0...20 mA, 4...20 mA XM 06 B5 1SBP 26 0103 R1001 0.220 8 entradas: +/- 10 V, -/+ 20 mA, 4...20 mA, Pt100, Pt1000, Ni 1000, BALCO 500 XE 08 B5 1SBP 26 0106 R1001

Controlador Lógico Programável

Linhas AC31 e S500

•

expansível distribuidamente em cerca de 1000 entradas e saídas

•

com RAM e FLASH-EPROM

•

relógio em tempo real

•

interface FieldBus para CS31

•

modiﬁcação do programa on-line

•

processamento bit e palavra

•

cartão Smart Media opcional para

armazenamento de dados e backup do usuário

•

auto-alimentação 24 Vc.c.

•

1 porta serial conﬁgurável para programação e/ou comunicação

•

conexão ARCNET integrada

•

sistema de operação Windows N

•

expansível com 6 módulos de entradas e saídas em aproximadamente 100 entradas e saídas (6 digitais ou 4 digitais e 2 analógicas)

•

saídas digitais à relé 250 Vc.a, 2 A

•

saídas digitais à transistor 24 Vc.c., 0,5 A

•

conexão de comunicação CS 31 integrada.

(16)

Módulos analógicos distribuídos de entradas e saídas - para as Séries 50 e 90

Alimentação 24 Vc.c, conexão de comunicação CS31 integrada.

Módulos digitais distribuídos de entradas e saídas com proteção IP67 - para as Séries 50 e 90

Alimentação 24 Vc.c, conexão de comunicação CS31integrada.

Módulos de comunicação S500 para Proﬁbus DP

Módulos digitais de entradas e saídas - S500

Barras potenciais para módulos digitais - S500

Módulos analógicos de entradas e saídas - S500

Caixa de extensão S500 para módulo de comunicação

Entradas Saídas Tipo Código Peso

8 entradas 12-bits, -/+ 50 mV, -/+ 10 V, 0...20mA,

4...20 mA, Pt100, Pt1000, termopar J, K e S 07 AI 91 GJR 525 1600 R0202 0.450 16 canais conﬁguráveis como entradas e saídas:

- 16 canais podem ser ajustados em pares 0...10 V, 0...20 mA, 4...20 mA, 8-bits ou,

- 8 entradas e 8 saídas, -/+ 10 V, 0...20 mA, 4...20 mA, 12-bits 07 AC 91 GJR 525 2300 R0101

16 entradas 24 Vc.c 07 DI 93-I GJV 307 5613 R0202

0.470 8 saídas à transistor 24 Vc.c, 2 A 07 DO 93-I GJV 307 5611 R0202 8 entradas e 4 saídas à transistor 24 Vc.c, 2 A 07 DK 93-I GJV 307 5623 R0202

Entradas _{transferência}Faixa de Saídas_digitais Tipo _{de estoque}Código Peso_Kg 8 digitais 1,5 Mbit/s _{24 Vc.c., 0,5 A}8 à transistor, DX 501-DP 1SVP 426 422 R0000 0.110

DX 502-DP 1SVP 426 422 R5000 Módulo de bornes com terminais tipo parafuso TU 501 1SVP 426 470 R0000 0.180 Módulo de bornes com terminais tipo mola TU 502 1SVP 426 470 R1000 0.220

Entradas Saídas_digitais Tipo _{de estoque}Código Peso_Kg

8 digitais 8 à transistor, 24 Vc.c., 0,5 A DX 511 1SVP 426 450 R0000 0.110

16 digitais - DI 511 1SVP 426 430 R0000

- 16 à transistor, 24 Vc.c., 0,5 A DO 511 1SVP 426 451 R0000 Módulo de bornes com terminais tipo parafuso TU 511 1SVP 426 471 R0000 0.180 Módulo de bornes com terminais tipo mola TU 512 1SVP 426 471 R1000 0.220

Com terminais tipo parafuso TA501 1SVP 426 480R0000

0.020

Com terminais tipo mola TA502 1SVP 426 480R1000

Entradas _{de alimentação}Tensão Saídas_digitais Tipo _{de estoque}Código Peso_Kg 4 analógicas 24 Vc.c. - AI 511 1SVP 426 435 R0000 0.110 8 analógicas - AI 512 1SVP 426 436 R0000 0.150 4 analógicas 4 analógicas AX 511 1SVP 426 455 R0000

Módulo bloco de terminais com parafusos tipo terminais TU 525 1SVP 426 473 R0000 0.180 Módulo bloco de terminais com ´molas tipo terminais TU 526 1SVP 426 473 R1000 0.220

Controlador Lógico Programável

Linhas AC31 e S500

(17)

Processadores de comunicação - para a Série 90

Necessita um software de comunicação especial.

Processadores de comunicação - para as Séries 40 e 50

2 terminais em ﬁla para fácil conexão de 3 ﬁos de sensores e atuadores 07 ST 50 1SBN 260 300 R1001

0.052 2 terminais em fila para fácil conexão dos sensores analógicos 07 ST 51 1SBN 260 301 R1001 2 molas carregadas em fila para fácil conexão de 3 fios de sensores e

atuadores 07 ST 52 1SBN 260 302 R1001

Conjunto de terminais de mola carregados para CPUs e módulos de

comunicação CS31 07 ST 54 1SBN 260 311 R1001

Conjunto de terminais de mola carregados para XI 16 E1 07 ST 55 1SBN 260 312 R1001 Conjunto de terminais de mola carregados para XO 08 R1 ou XC 08 L1 07 ST 56 1SBN 260 313 R1001 Conjunto de terminais de mola carregados para XM 06 B5 07 ST 57 1SBN 260 314 R1001 Etiquetas para identiﬁcar canais de entradas e saídas - 1SBN 260 310 R1001 -Cabo de programação, PC-Sub D, 9 pólos 07 SK 50 1SBN 260 200 R1001

0.220 Cabo de programação, sem conector no lado do PC 07 SK 52 1SBN 260 202 R1001 Descrição _{alimentação}Tensão de Tipo _{de estoque}Código Peso_Kg Protocolo MODBUS, 2 canais de comunicação,

operação Mestre/Escravo, interface RS232/422/485 unidade centralatravés da 07 KP 53 1SBP 26 0162 R1001 0.222 Descrição _{alimentação}Tensão de Tipo _{de estoque}Código Peso_Kg RCOM, Mestre/Escravo para

linha dedicada e conexão dial-up

24 Vc.c

07 KP 90 GJR 525 1000 R0303 0.450 Protocolo MODBUS, 2 canais de comunicação,

operação Mestre/Escravo, interface RS232/422/485 07 KP 93 GJR 525 3200 R1161

Acessórios - para as Séries 40...50

Controlador Lógico Programável

Linhas AC31 e S500

Acessórios - para a Série 90

Cabo de programação, conector PC-Sub D25 1) _{07 SK 90} _{GJR 525 0200 R0001}

0.220 Cabo de comunicação MODBUS/ASCII, conector PC-Sub D25 1) _{07 SK 91} _{GJR 525 0300 R0001}

Cartão de memória para 07 KT 95/96/97 (inclui adaptador Sub D25/9) 07 MC 90 GJR 525 2600 R0101 0.050 Bateria de lítio, 3,6 V 07 LE 90 GJR 525 0700 R0001 0.200

1)_{a incluir adaptador Sub D25/9}

Acessórios S500

Conexão para cabo blindado TA503 1SVP 426 481 R0000 0.01 Tiras de marcação para todos os módulos S500, 10 peças TA504 1SVP 426 482 R0000 0.1 Fusível 5 x 20 mm, 8 A, 10 peças TA505 1SVP 426 483 R0000 0.05 Cabo de conexão HE 10 para módulos de relé interfast de 8 saídas TA506 1SVP 426 484 R0000 0.02 Disco de conﬁguração de dados GSD para Proﬁbus DP - 1SVP 426 401 R5000 0.01 Manual do usuário

alemão 1SVP 426 400 R5000 -inglês 1SVP 426 400 R5100 -francês 1SVP 426 400 R5200

(18)

-Controlador Lógico Programável

Linhas AC31 e S500

Acessórios para a rede de comunicação CS31

Software de programação e teste

De acordo com IEC 61131-3, para Advant Controller 31 em FDB, LD, IL, SFC, ST. Sampling Trace, simulação off-line, visualização integrada, para Windows 98/NT/2000/XP em CD-ROM, incluindo documentação.

Descrição Idioma _{de estoque}Código Peso_Kg

Documentação (sem software) para 907 AC 1131 alemão 1SAC 133 947 R0101 -inglês 1SAC 133 947 R0201 -Descrição completa do sistema alemão 1SAC 131 699 R0101 -Conﬁguração e instruções de operação inglês 1SAC 131 699 R0201 -Descrição _{de alimentação}Tensão Tipo _{de estoque}Código Peso_Kg Repetidor para CS31

- comprimento máximo 2000 m (3 repetidores)

24 Vc.c

NCB FPR 347 1200 R1002 0.340 Repetidor para CS31 para conﬁguração da

rede redundante, anel ou radial NCBR FPR 347 1300 R1002

Descrição Idioma Tipo _{de estoque}Código Peso_Kg

Software de programação e teste alemão 907 AC 1131 GJP 520 6900 R0102 -inglês 907 AC 1131 GJP 520 7000 R0102 -Documentação

CD com software de programação

(19)

Ethernet

Controlador Lógico Programável

Linha AC31

Modbus-RTU RS 232

Proﬁbus DP

Controlador lógico programável

Linha AC31 - série 90

Tela do software de

(20)

Módulos de

entrada / saída

Fieldbus CS 31

Modbus-RTU RS 485

Modbus-RTU RS 232

(21)

(22)

Interface Homem/Máquina

Display e painéis de controle

O painel de controle CP5xx da ABB é ideal para

satisfazer as exigências de processos automatizados

com mais transparência e eﬁciência:

• sinalizam, dentro das atividades, as condições das

máquinas e instalações

• permitem uma intervenção nos procedimentos durante

uma ocorrência

Assim, a ABB oferece uma linha completa de painel de

controle, que abrange desde a CP501 básica, para o

display de texto, até painéis com telas de gráﬁcos tipo

“touch screen” CP555 com display colorido, que se

comunicam com os controladores do sistema Advant

Controller 31 e têm acesso à leitura e escrita dos dados

destes controladores.

A comunicação entre as IHMs e o clp, acontece através

dos protocolos Modbus, Ethernet e Proﬁbus.

O mesmo software é usado para todos os 10 modelos

de IHMs, para conﬁguração fácil e rápida. A linguagem

de comandos e programação é idêntica para toda a

linha.

O menu do software oferece 6 línguas (inglês, francês,

alemão, italiano, espanhol e sueco).

As chaves de função da maioria dos dispositivos

consistem em LEDs seccionáveis de 2 cores, faixas de

marcação e, permitem um suporte mais conveniente ao

operador.

A parte frontal de todas as IHMs possui grau de

proteção IP 65.

(23)

CP501 CP502 CP503 CP511 CP512 CP513 CP551 CP552 CP554 CP555

Tipo do display STN-LCD

com iluminação de fundo com iluminação de fundoSTN-LCD com iluminação de fundoSTN-LCD com iluminação de fundoSTN-LCD com iluminação de fundoS/W-STN-LCD com iluminação de fundoLCD colorido com iluminação de fundoS/W STN touch screen, 16 tonalidades de cinzaLCD touch screen, Display touch screen,TFT Display touch screen,TFT

Descrição Texto Texto Texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto

Característica do display 2 linhas x 16 caracteres 2 linhas x 20 caracteres 4 linhas x 20 caracteres 240 x 64 pixels 240 x 128 pixels 320 x 240 pixels 320 x 240 pixels 320 x 240 pixels 320 x 240 pixels 640 x 480 pixels

Área do display - l x h (mm) 55.7 x 11.0 73.5 x 11.5 70.4 x 20.8 127.2 x 33.9 120.0 x 64.0 115.2 x 86.4 78.0 x 58.5 115.2 x 86.4 115.2 x 86.4 211.2 x 158.4

Altura do texto (mm) 5 5 5 variável variável variável variável variável variável variável

LEDs 5 (2 cores) 16 (2 cores) 16 (2 cores) 16 (2 cores)

Chaves de função 4 3 5 8 16

(8 com faixa de inscrição) (8 com faixa de inscrição)16

Funções web l      

Buzina l      

Administração de alarme 1 grupo 4 grupos 4 grupos 16 grupos 4 grupos 5 grupos 5 grupos 11 grupos

Canal de tempo         

Relógio de tempo real         

Curva de direção tempo real tempo de execução tempo de execução tempo de execução tempo de execução tempo de execução tempo de execução

Execução da receita         

Impressão de relatórios         

Proteção de senha 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis

Suporte multi-língua         

Memória para aplicação 16 kB Flash 64 kB Flash 64 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 1600 kB Flash

Alimentação 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c.

Consumo de eletricidade 150 mA 450 mA 450 mA 550 mA 450 mA 400 mA 450 mA 1 A

Temperatura ambiente 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC

Interfaces de comunicação RS232 ou RS422 RS232, RS422, RS485 (das quais 2 ao mesmo

tempo)

RS232, RS422 RS232, RS422

Ethernet RS232, RS422 RS232, RS422 Ethernet (das quais 2 ao RS232, RS422, RS485 mesmo tempo)

RS232, RS422, RS485 (das quais 2 ao mesmo

tempo)

RS232, RS422

Abertura para extensão 1 1 2 1 1 2

Tampa frontal IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65

Dimensões - l x h x p (mm) 104 x 69 x 38 142 x 100 x 29 147 x 163.5 x 38 211 x 198 x 69 214 x 232 x 87 276 x 198 x 89 138 x 100 x 30 200 x 150 x 69 200 x 150 x 69 290 x 250 x 105

Peso (Kg) 0.2 0.5 0.7 1.5 1.4 1.7 1.4 1.5 1.5 3.3

Interface Homem/Máquina

(24)

CP501 CP502 CP503 CP511 CP512 CP513 CP551 CP552 CP554 CP555

Tipo do display STN-LCD

com iluminação de fundo com iluminação de fundoSTN-LCD com iluminação de fundoSTN-LCD com iluminação de fundoSTN-LCD com iluminação de fundoS/W-STN-LCD com iluminação de fundoLCD colorido com iluminação de fundoS/W STN touch screen, 16 tonalidades de cinzaLCD touch screen, Display touch screen,TFT Display touch screen,TFT

Descrição Texto Texto Texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto Gráficos e texto

Característica do display 2 linhas x 16 caracteres 2 linhas x 20 caracteres 4 linhas x 20 caracteres 240 x 64 pixels 240 x 128 pixels 320 x 240 pixels 320 x 240 pixels 320 x 240 pixels 320 x 240 pixels 640 x 480 pixels

Área do display - l x h (mm) 55.7 x 11.0 73.5 x 11.5 70.4 x 20.8 127.2 x 33.9 120.0 x 64.0 115.2 x 86.4 78.0 x 58.5 115.2 x 86.4 115.2 x 86.4 211.2 x 158.4

Altura do texto (mm) 5 5 5 variável variável variável variável variável variável variável

LEDs 5 (2 cores) 16 (2 cores) 16 (2 cores) 16 (2 cores)

Chaves de função 4 3 5 8 16

(8 com faixa de inscrição) (8 com faixa de inscrição)16

Funções web l      

Buzina l      

Administração de alarme 1 grupo 4 grupos 4 grupos 16 grupos 4 grupos 5 grupos 5 grupos 11 grupos

Canal de tempo         

Relógio de tempo real         

Curva de direção tempo real tempo de execução tempo de execução tempo de execução tempo de execução tempo de execução tempo de execução

Execução da receita         

Impressão de relatórios         

Proteção de senha 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis 8 níveis

Suporte multi-língua         

Memória para aplicação 16 kB Flash 64 kB Flash 64 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 400 kB Flash 1600 kB Flash

Alimentação 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c. 24 Vc.c.

Consumo de eletricidade 150 mA 450 mA 450 mA 550 mA 450 mA 400 mA 450 mA 1 A

Temperatura ambiente 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC 0 - 50ºC

Interfaces de comunicação RS232 ou RS422 RS232, RS422, RS485 (das quais 2 ao mesmo

tempo)

RS232, RS422 RS232, RS422

Ethernet RS232, RS422 RS232, RS422 Ethernet (das quais 2 ao RS232, RS422, RS485 mesmo tempo)

tempo)

RS232, RS422

Abertura para extensão 1 1 2 1 1 2

Tampa frontal IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65

Dimensões - l x h x p (mm) 104 x 69 x 38 142 x 100 x 29 147 x 163.5 x 38 211 x 198 x 69 214 x 232 x 87 276 x 198 x 89 138 x 100 x 30 200 x 150 x 69 200 x 150 x 69 290 x 250 x 105

(25)

Interface Homem/Máquina

Display e painéis de controle

Tipo Descrição _{de estoque}Código Peso_Kg

CAB5 Cabo com interface RS232 no lado da IHM e COM1 1SBN 260 210 R1001 _0.1 CAB6 Cabo com interface RS422 no lado da IHM e COM1 1SBN 260 211 R1001 Cabos de programação

IHMs gráﬁcas

• LCD com iluminação de fundo • Tensão de alimentação 24 Vc.c. • Telas gráﬁcas e texto

• Relógio em tempo real • Trends

• Manuseio de receitas

Tipo Pixels Cores Teclas de funções e

outras teclas Interfaces Memória

Tamanho

da tela de estoqueCódigo PesoKg CP511 240 x 64 preto e branco 8 à 22 RS232, RS422 400 kB 5,2 “ 1SBP 260 173 R1001 1.5 CP512 240 x 128 16 à 22 5,4 “ 1SBP 260 174 R1001 1.4 CP513 320 x 240 256 cores 2 à 22 5,7 “ 1SBP 260 175 R1001 1.7 • 8 níveis de senhas • Número de LEDs: 16

IHMs gráﬁcas - touch screen • LCD com iluminação de fundo • Tensão de alimentação 24 Vc.c. • Telas gráﬁcas e texto

• Relógio em tempo real • Trends

Tipo Pixels Cores Telas Interfaces Memória Tamanho_{da tela} _{de estoque}Código Peso_Kg CP551

320 x 240 preto ebranco STN RS232, RS422, RS485, _{Ethernet RJ45} 400 kB

3,8 “ 1SBP 260 176 R1001 1.4 CP552 5,7 “ 1SBP 260 177 R1001 1.5 CP554 256 cores TFT 5,7 “ 1SBP 260 178 R1001 1.5 CP555 640 x 480 RS232, RS422 1600 kB 10,4 “ 1SBP 260 179 R1001 3.3 • Manuseio de receitas • 8 níveis de senhas Cabos de comunicação

CAB45 Cabo com interface RS232 no lado da IHM e MiniDin no PLC, para as Séries 40 e 50 1SBN 260 213 R1001 0.1 CAB90 Cabo com interface RS232 no lado da IHM e RS232 no PLC, para as Séries 90 1SBN 260 214 R1001

CAB8 Conversor RS422 para RS485 1SBN 260 212 R1001

CP500 Soft Software e documentação em CD 1SBS 260 283 R1001 -Software de programação

Acessórios

CK516 Teclado adicional (16 teclas e 16 leds) 1SBP 260 180 R1001 0.2 IFCPBDP Interface de comunicação PROFIBUS DP 1SBN 260 320 R1001 IFCETTP Interface de comunicação ETHERNET 1SBN 260 322 R1001

IFC-PI Interface para impressora 1SBN 260 325 R1001

IFC-MC Interface para cartão de memória 1SBN 260 324 R1001 PCMCIA 4MB Cartão de memória 4 MB 1SBN 260 326 R1001

PCMCIA 8MB Cartão de Memória 8 MB 1SBN 260 327R1001 0.1

5 Protection sheet CP551 Folha de proteção para a tela da IHM CP551 1SBN 260 330 R1001 IHMs texto

• LCD com iluminação de fundo • Tensão de alimentação 24 Vc.c. Tipo Númerode linhas Caracteres por linha Teclas de funções e

outras teclas Interfaces Memória Tamanhoda tela

Código de estoque PesoKg CP501 2 16 4 RS232 ou RS422 16 KB 2,24 “ 1SBP 260 170 R1001 0.2 CP502 ₂₀ 03 à 20 _{RS232, RS422, RS485} _{64 KB} 2,93 “ 1SBP 260 171 R1001 0.5 CP503 4 02 à 20 2,92 “ 1SBP 260 172 R1001 0.7

• Número de LEDs: 5 (somente para CP503)

• Relógio em tempo real, manuseio de receitas e 8 níveis de senhas nos modelos CP502/503

CP501

CP512

(26)

(27)

ABB Ltda

Av. dos Autonomistas, 1496 06020-902 - Osasco - SP Fax: (11) 3688-9977 ABB Atende: 0800-149111 www.abb.com.br 04 /2005 Imp . 01
