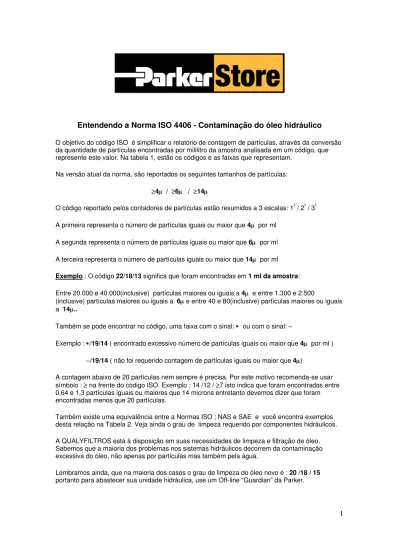

Entendendo a Norma ISO 4406 - Contaminação do óleo hidráulico
O objetivo do código ISO é simplificar o relatório de contagem de partículas, através da conversão da quantidade de partículas encontradas por mililitro da amostra analisada em um código, que represente este valor. Na tabela 1, estão os códigos e as faixas que representam.
Na versão atual da norma, são reportados os seguintes tamanhos de partículas:
≥4μ / ≥6μ / ≥14μ
O código reportado pelos contadores de partículas estão resumidos a 3 escalas: 1ª / 2ª / 3ª
A primeira representa o número de partículas iguais ou maior que 4μ por ml A segunda representa o número de partículas iguais ou maior que 6μ por ml A terceira representa o número de partículas iguais ou maior que 14μ por ml Exemplo : O código 22/18/13 significa que foram encontradas em 1 ml da amostra:
Entre 20.000 e 40.000(inclusive) partículas maiores ou iguais a 4μ e entre 1.300 e 2.500
(inclusive) partículas maiores ou iguais a 6μ e entre 40 e 80(inclusive) partículas maiores ou iguais a 14μ..
Também se pode encontrar no código, uma faixa com o sinal: ∗ ou com o sinal: −
Exemplo : ∗/19/14 ( encontrado excessivo número de partículas iguais ou maior que 4μ por ml ) −/19/14 ( não foi requerido contagem de partículas iguais ou maior que 4μ)
A contagem abaixo de 20 partículas nem sempre é precisa. Por este motivo recomenda-se usar símbolo : ≥ na frente do código ISO. Exemplo : 14 /12 / ≥7 isto indica que foram encontradas entre 0,64 e 1,3 partículas iguais ou maiores que 14 microns entretanto devemos dizer que foram encontradas menos que 20 partículas.
Também existe uma equivalência entre a Normas ISO ; NAS e SAE e você encontra exemplos desta relação na Tabela 2. Veja ainda o grau de limpeza requerido por componentes hidráulicos.
A QUALYFILTROS está à disposição em suas necessidades de limpeza e filtração de óleo. Sabemos que a maioria dos problemas nos sistemas hidráulicos decorrem da contaminação excessiva do óleo, não apenas por partículas mas também pela água.
2
Tabela 1Número de Partículas por ml Número da Escala ISO
Mais de
Até (inclusive)
2.500.000
> 28
1.300.000 2.500.000
28
640.000 1.300.000
27
320.000 640.000
26
160.000 320.000
25
80.000 160.000
24
40.000 80.000
23
20.000 40.000
22
10.000 20.000
21
5.000 10.000
20
2500 5.000
19
1300 2.500
18
640 1.300
17
320 640
16
160 320
15
80 160
14
40 80
13
20 40
12
10 20
11
5 10
10
2,5 5
9
1,3 2,5
8
0,64 1,3
7
0,32 0,64
6
0,16 0,32
5
0,08 0,16
4
0,04 0,08
3
0,02 0,04
2
0,01 0,02
1
3
Tabela 2 ( Equivalência )Código ISO 4406- 1999
Código NAS - 1964
SAE Nível - 1963
23/21/18 12 -
22/20/18 - -
22/20/17 11 -
22/20/16 - -
21/19/16 10 -
20/18/15 9 6
19/17/14 8 5
18/16/13 7 4
17/15/12 6 3
16/14/12 - -
16/14/11 5 2
15/13/10 4 1
14/12/9 3 0
13/11/8 2 -
12/10/8 - -
12/10/7 1 -
12/10/6 - -
GRAU DE LIMPEZA REQUERIDO POR COMPONENTES HIDRÁULICOS
Muitos fabricantes de equipamentos hidráulicos e rolamentos de carga especificam um ótimo nível de limpeza requerido para seus componentes.
Submeter estes componentes a um fluido com níveis maiores de contaminação pode resultar em uma vida mais curta para os mesmos.
Veja na tabela abaixo, alguns destes componentes e seus níveis de limpeza recomendados.
4
Lembre-se que uma simples análise visual do fluido não nos permite avaliar seu nível decontaminação. Isto é feito através de contadores de partículas eletrônicos, com sofisticado sistema óptico (pode ser a laser) que emite relatório confiável expresso conforme a Norma.
Partículas menores que 40μ dificilmente são visíveis a olho nú.
Saber o nível de limpeza do fluido, é a base para as medidas de controle da contaminação.
Componente
Código I S O
Controle de Servo Válvula
16/14/11
Válvulas Proporcionais
17/15/12
Bombas / Motores(palhetas - pistão)
18/16/13
Válvulas de Controle direcional
18/16/13
Reguladoras de Pressão
18/16/13
Bombas de Engrenagem
19/17/14
Cilindros 20/18/15
Controle de Fluxo
20/18/15
Óleo Novo (sem uso)
20/18/15
Observação: Não há uma correlação direta entre usar um meio filtrante específico e atá-lo a uma classificação de limpeza ISO . Outras variáveis devem ser consideradas, tais como ingresso de partículas no circuito, fluxo através dos filtros e até mesmo a localização dos filtros.
Devemos lembrar, que para mantermos o sistema limpo, a velocidade com que retirarmos a contaminação deve ser maior que a velocidade de geração da mesma .
