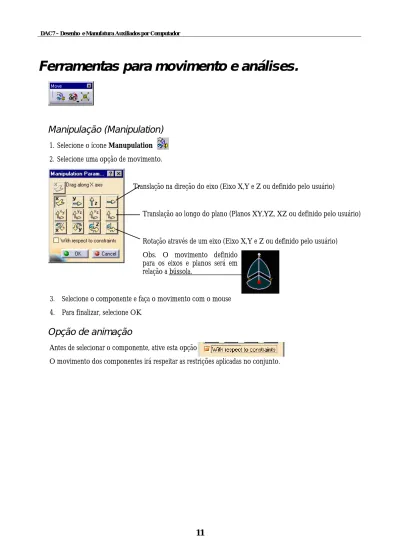

Ferramentas para movimento e análises.

11

Ferramentas para movimento e análises.

Manipulação (Manipulation)

Translação na direção do eixo (Eixo X,Y e Z ou definido pelo usuário)

Translação ao longo do plano (Planos XY,YZ, XZ ou definido pelo usuário) Rotação através de um eixo (Eixo X,Y e Z ou definido pelo usuário)

Obs. O movimento definido para os eixos e planos será em relação a bússola.

3. Selecione o componente e faça o movimento com o mouse 4. Para finalizar, selecione OK

Opção de animação

Antes de selecionar o componente, ative esta opção

12

Cena

É uma ferramenta para criar imagens da montagem ou parte dela. Na cena é possível fazer:

• Modificar o posicionamento dos componentes sem alterar o conjunto montado; • Criar vistas explodidas;

• Modificar atributos gráficos (cor, transparência, tipo de linha,etc); • Esconder peças do conjunto;

• Criar pontos de vistas diferentes na montagem. 1. Selecione o ícone Enhanced Scenes

2. Indique o nome da cena e escolha o tipo de cena: Partcial ou completa.

3. Selecione o botão OK para confirmar a operação.

4. A tela verde indica que você está no ambiente de cena. Todas as cenas criadas ficam armazendas na

estrutura da árvore, em applications.

13

Vista explodida

1. Selecione o ícone Enhanced Scene

2. Dentro do ambiente da cena, selecione o ícone Explode

3. Faça a configuração de profundidade (Depth), Tipo de explosão (Type) e escolha qual será o elemento fixo.

4. Selecione o botão Apply para gerar a explosão. Você pode modificar as configurações e gerar novamente Apply.

5. Selecione o botão OK para confirmar a operação. Caso seja necessário alterar a posição de algum componente, faça através da bússola. E para retornar a montagem, basta sair da Cena

14

O Clash é utilizado para analisar o contato e a interferência entre as peças montadas. 1. Selecione o ícone Clash

2. Configure as características da análise

Defina o tipo de análise:

• Contact + Clash: Checa contato e interferência entre peças.

• Clearance + Contact + Clash: Além de checar contato e interferência , também analisa uma tolerância pré definida entre as peças montadas.

Selecione o tipo avaliação entre componentes:

• Entre todos os componentes (Between all components)

• Um componente em relação aos demais componentes da montagem (Selection against all) • Somente entre dois componentes (Between two components)

Selecione o botão Apply e análise as interferências. O resultado será mostrado pela janela Check

Clash, onde você poderá identificar as peças que estão com interferência, modificar o Status de

importancia (não inspecionado, irrelevante e relevante).

15

Fatiamento (Sectioning)

Cria um plano de corte para visualizar as partes internas do conjunto. 1. Selecione o ícone Sectioning

2. Posicione o plano de corte no conjunto. Caso necessite escolher outro plano, selecione Positioning.

Você pode escolher os planos normais X, Y e Z ou outro plano através do ícone 3. Percorrer o plano de corte sobre o conjunto, analisando a montagem entre as peças. 4. Para finalizar selecione o botão OK.

16

• Criar seção em volume

1. Selecione o ícone Sectioning

2. Selecione o ícone Volume Cut

3. Percorrer o plano de corte sobre o conjunto, analisando a montagem entre as peças. 4. Para finalizar selecione o botão OK

17

Manipulação de objetos

A bússola, também chamado de Compass, é uma ferramenta útil para manipular objetos no espaço, através do mouse. Na montagem de conjuntos, ela ajuda a posicionar as peças antes de aplicar as restrições.

1. Selecione o ponto vermelho do compass (compass manipulation handle)

2. Repare que o cursor irá trocar de seta para cruz.

3. Então arraste a bússola até um plano do objeto que você quer mover ou rotacionar.

4. Posicionado sobre o objeto, então solte a bússola sobre o objeto. Ela irá alterar para a cor verde e os eixos x,y e z tornaram-se respectivamente u,v e w (vetores unitários). Agora basta mover ou rotacionar o objeto como você desejar.

5. Posicionado o objeto, devemos retornar a bússola ao ponto de origem. Selecione o ponto vermelho da bússola e arraste até o canto inferior esquerdo e solte-a sobre o eixo de coordenadas X,Y e Z.

18

Elementos normalizados

O CATIA V5 tem disponível os seguintes elementos normalizados:

•

Screws - Parafuso com cabeça de fenda

Bolts - Parafuso com cabeça sextavada

Nults - Porcas

•

Washers - Arruelas

Pins - Pinos

•

Keys - Chavetas

1. Selecione o ícone Catalog

Ou utilize o caminho :Tools -> Mechanical standard parts -> Norma catalogs. 2. Selecione o elemento normalizado (Screws,Bolts,Washer,etc)

3. Selecionado a família (por exemplo ISO 4016 – Hexagon head bolts);

4. Escolha o elemento e selecione duas vezes seguidas sob o elemento (por exemplo ISO 4016 Bolt M1,6x12 Steel Grade A Hexagon Head) ou o pressione o botão direito do mouse e selecione Instantiate component.

5. Selecione OK para confirmar o elemento normalizado escolhido. Ele será adicionado na árvore do produto. 6. Para sair, selecione.o botão Close.

Dica: Na árvore do produto, você deve acrescentar apenas um elemento. Para criar cópias faça o seguinte: • Selecione o elemento e o botão direito do mouse

• Selecione Copy
