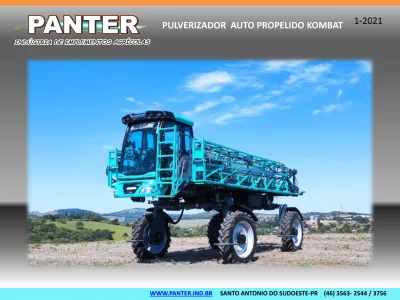

PULVERIZADOR AUTO PROPELIDO KOMBAT SANTO ANTONIO DO SUDOESTE-PR (46) / 3756

(1)

(2)

WWW.PANTER.IND.BR SANTO ANTONIO DO SUDOESTE-PR (46) 3563- 2544 / 3756

Nossa família de pulverizadores esta completa, estamos entre as 3 industrias com a maior linha de pulverizadores do brasil, chegou nossa vez, nosso pulverizador auto propelido KOMBAT esta pronto. A PANTER se orgulha em ter em seu time um

engenheiro que é considerado o PAI DA PULVERIZAÇÃO AUTOMOTRIZ NO BRASIL, tendo em seu curriculum mais de 7 projetos das mais renomadas marcas do setor.

Não economizamos em componentes, não importa o custo, decidimos em montar a máquina com o que há de MELHOR NO MUNDO em componentes, tanto em

motores, eletrônica, pulverização etc.

Sabemos que isso irá garantir a qualidade e evitar problemas ao cliente. Não basta apenas projetar, mas é necessário amplo conhecimento técnico e experiência adquirida por décadas, isso sim é oque faz uma máquina ser boa,

forte e durável.

Dizemos que a máquina tem que ser GRANDE e tem que aparentar GRANDEZA, esse projeto ficou na medida certa com certeza é maquina para competir com

(3)

(4)

WWW.PANER.IND.BR SANTO ANTONIO DO SUDOESTE-PR. 46 3563 2544 / 3756

(5)

PULVERIZADOR AUTO PROPELIDO KOMBAT PULVERIZAÇÃO

12 %

MAIS RÁPIDA COMPARANDO COM BARRAS DE 21 M.

(6)

ALTURA DE PULVERIZAÇÃO

Altura mínima da Barra 600 mm Altura máxima da barra 2180 mm

(7)

ÚNICO PULVERIZADOR DO MUNDO

COM 3 SISTEMAS DE NIVELAMENTO ESTABILIZADOR AUTOMÁTICO

DAS BARRAS.

1– LEVEL SYSTEM (PATENTEADO)

DESLOCAMENTO DO CENTRO DE GRAVIDADE DAS BARRAS, DESLOCANDO TODO O QUADRO PARA A DIREITA OU ESQUERDA

FAZENDO A COMPENSAÇÃO DE PESO PARA ESTABILIZAR AS BARRAS SEM A NECESSIDADE DO OPERADOR

ACIONAR OS COMANDOS

(8)

WWW.PANTER.IND.BR SANTO ANTONIO DO SUDOESTE PR (46) 3563-2544 / 3756

BARRAS EM FORMATO DE PIRÂMIDE MONTADA COM DOIS TUBOS NA PARTE INFERIOR E UM TUBO NA PARTE SUPERIOR

SENDO A ÚNICA BARRA DO MUNDO COM O QUARTO TUBO

QUE ESTA POSICIONADO NO MEIO DA BARRA, INTERLIGADOS NA HORIZONTAL E NA TRANSVERSAL O QUE GARANTE MENOR PESO E MAIOR DURABILIDADE.

(9)

AMPLA PLATAFORMA DE ACESSO A PARTE SUPERIOR DA MÁQUINA, SENDO MONTADA NAS DUAS LATERAIS E NA TRASEIRA, COM VÁRIOS

CORRIMÕES PARA GARANTIR A SEGURANÇA DO OPERADOR. PLATAFORMA

(10)

TRAVAS DO QUADRO ACIONADAS

POR PISTÃO HIDRÁULICO. AMORTECEDORES PARA AUXILIAR NA ESTABILIDADE.

(11)

LEVANTE DAS BARRAS PELO SISTEMA DE PINÇA

PANTOGRÁFICA, A QUAL PROPORCIONA MAIOR ALTURA DE TRABALHO PARA PULVERIZAÇÃO DE CULTURAS ALTAS E MENOR ALTURA DE TRABALHO PARA CULTURAS BAIXAS. QUADRO TRASEIRO

(12)

RESERVATÓRIO DE ÁGUA LIMPA E CAIXA DE UTENSÍLIOS EM POLIETILENO..

(13)

Incorporador de defensivos e lava frascos montado na lateral do pulverizador

em uma altura que facilita a incorporação

do produto.

(14)

CILINDROS HIDRÁULICOS

A fim a diminuir a força do Impacto ao abrir ou fechar as barras todos os cilindros hidráulicos dispõe de um sistema de

freio

que diminui a velocidade quando se aproxima do final do curso evitando a pancada.

(15)

BOMBA DE REABASTECIMENTO Bomba de reabastecimento com capacidade para 900 L/min, ou seja, é possível encher o tanque em aproximadamente 3 minutos Item opcional

(16)

WWW.PANTER.IND.BR SANTO ANTONIO DO SUDOESTE PR 46 3563-2544 / 3756

SUSPENÇÃO PNEUMÁTICA

Sistema de suspensão pneumática ativa e válvulas niveladoras que identificam as

irregularidades do solo e atuam no enchimento ou no esvaziamento do ar das

bolsas pneumáticas que fornecem mais conforto ao operador e o mínimo de transferência de oscilações às barras. Com baixo custo de manutenção, pois não possui pontos de lubrificação. Ainda

apresenta maior facilidade no caso de trocas, equaliza a distribuição de peso entre os eixos e reduz o peso morto total

(17)

BOMBA DE ÁGUA ARAG

BOMBA MULTI-ESTÁGIOS CENTRIFUGA MSP400

A Bomba da série MP é a primeira Bomba Multi-estágios desenhada especificamente para pulverizadores. Com múltiplos rotores plásticos, proporciona uma excelente compatibilidade com os produtos químicos em conjunto com sua carcaça de

bomba de aço inoxidável.

Está bomba permite trabalhar em alta pressão com um numero reduzido de rotações, possibilitando uma maior vida útil de todos os seus componentes.

CARACTERÍSTICAS:

Alto rendimento (fluxo baixo de óleo) Dimensões reduzidas

(18)

MOTOR

MWM

Motor MWM

Longas jornadas de trabalho requerem um motor de confiabilidade. Pensando nisso, o KOMBAT está montado com Motor MWM, 4.12 TCE,4 cilindros, turbo, Injeção direta, , Injeção

eletrônica, 4.8 litros, intercooler com potencia original de 195 cv a 2200 RPM

e Torque 700Nm a 1300 RPM garantindo menor consumo de combustível e alta performance, baixo

custo de manutenção ao longo de sua vida útil.

Motor dimensionado para atender às normas de controle de emissão de

(19)

HIDRO

4x4

Muita força

com grande poder de rampa e velocidade essa é a combinação

de uma maquina bem projeta e com o que há de melhor no mundo em sistemas hidro.

Bomba hidráulica Motor de roda

redutores

(20)

WWW.PANTER.IND.BR SANTO ANTONIO DO SUDOESTE PR 46 3563-2544 / 3756 ABERTURA DE BITOLA Abertura de bitola

Hidráulica

Pneu radial Goodyear

(21)

TANQUE DE DEFENSIVOS EM AÇO INOX

O KOMBAT disponibiliza duas opções de tanques de inox, 2700 e 3300 litros. Optamos por esse material pois possui durabilidade de dezenas de vezes maior quando comparada a de outros materiais. O aço inoxidável garante que o tanque não seja danificado pelo contato com produtos químicos pois é extremamente resistente à corrosão atmosférica e à oxidação, o inox apresenta facilidade de limpeza e o KOMBAT

esta montado com esguicho giratório na parte superior interna do tanque, quem trabalha com defensivos sabe da dificuldade de limpeza no momento de realizar as trocas

(22)

RESERVATÓRIOS DE ÓLEO EM AÇO INOX

Pensando na vida útil de todo o sistema hidráulico, e sabendo que os tanques de metal mesmo com óleo com o tempo irão sofrer com a ferrugem contaminando o óleo

e prejudicando todo o sistema, pensando nisso os reservatórios do KOMBAT são feitos

em

aço inoxidável,

garantindo que o tanque não seja danificado pelo contato com

a umidade ou com produtos químicos pois é extremamente resistente à corrosão

atmosférica e à oxidação. .

(23)

FILTROS, PULVERIZAÇÃO E AGITAÇÃO

Sistema de filtragem e agitação composta por

Agitador turbo, Filtro principal e

Filtros de linha. Porta bicos trijet.

(24)

ACIONAMENTO DA PULVERIZAÇÃO COM VÁRIAS OPÇÕES:

• COMANDO DE ÁGUA ELÉTRICO • COMANDO HIDRÁULICO ELÉTRICO.

• GPS, ARAG OU AGRES

• CONTROLADOR DE VAZÃO.

• CORTE DE SEÇÃO 4 – 5 – 6 – 7 – 8 – 9 VIAS • PILOTO AUTOMÁTICO ARAG OU AGRES

*CONSULTAR MODELOS E MARCA NO MOMENTO DA COMPRA

(25)

CÂMERA DE MONITORAMENTO

O PULVERIZADOR AUTOPROPELIDO

KOMBAT

É O ÚNICO DO MUNDO COM CÂMERA PARA MONITORAMENTO DA PARTE

INFERIOR DA MAQUINA.

A CÂMERA ESTA POSICIONADA SOB O EIXO TRASEIRO COM A FUNÇÃO DE

MOSTRAR AS RODAS DIANTEIRAS, DENTRO DA CABINE HÁ UMA TELA ONDE MOSTRA EM TEMPO REAL O RODADO EM

MOVIMENTO, AUXILIANDO O OPERADOR A ANDAR ENTRE MEIO AS LINHAS DAS PLANTAS DIMINUINDO O

(26)

CABINE

O KOMBAT se diferenciou das demais maquinas pois ao invés do básico ele dispõe de

uma cabine moderna , clara que nunca antes foi vista em

uma maquina agrícola, apresenta excelente amplitude visual para melhor

visibilidade, facilitando ao operador a realização de manobras dentro e fora dos

(27)

ACABAMENTO

SIM É POSSÍVEL

Seu pulverizador pode ter acabamento

e o conforto interno de um carro de luxo

(28)

ASSENTO

A PANTER pensou no operador e oferece conforto durante a jornada de trabalho, o assento

com suspensão é ajustável, Não podemos esquecer do

acabamento do assento Não esquecemos do ‘’ chupim, piolho de cabine ‘’ assento extra com acabamento e

conforto.

Porta copos ou latas.

Não esquecer de colocar o cinto de segurança

(29)

PAINEL

Painel com teclas modernas e funcionais para acionamento

de diversas funções com ar condicionado, luzes e

(30)

COLUNA DE DIREÇÃO

coluna de direção.

Possui painel analógico e digital , com teclas sensíveis ao toque

disponibilizando todas as informações de operações necessárias para a operação da

máquina.

Colunas telescópicas com regulagens para maquinas automotriz,

com acabamento de plástico injetado.

(31)

(32)

KOMBAT

WWW.PANTER.IND.BR SANTO ANTONIO DO SUDOESTE PR (46) 3563-2544 / 3756 RODADO

MEDIDAS POR FORA FECHADO 3184 mm

ABERTO 3685 mm

Peso liquido 7.500 kg

Grande parte da estrutura é feita em aços de alta resistência oque nos permite diminuir o peso e aumentar a resistência,

com isso entregamos uma maquina com cerca de 3.000 kg mais leve do que as

maquinas do mesmo porte .

Isso proporciona menor potencia, menos consumo de combustível, mais força,

maior poder de rampa e diminui a compactação do solo.

(33)

INFORMAÇÕES A CIMA SUJEITAS A ALTERAÇÕES SEM PRÉVIO AVISO

(34)

WWW.PANER.IND.BR SANTO ANTONIO DO SUDOESTE PR. 46 3563 2544 / 3756 1-2020
