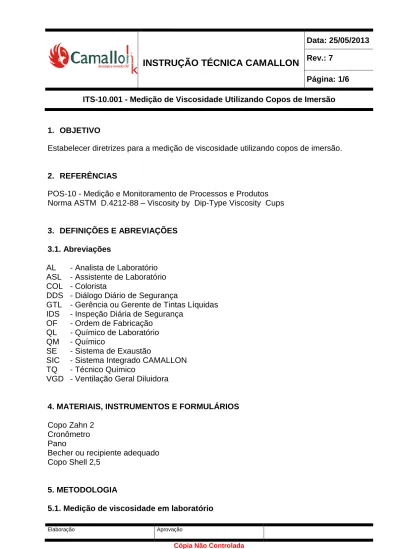

1. OBJETIVO
Estabelecer diretrizes para a medição de viscosidade utilizando copos de imersão.
2. REFERÊNCIAS
POS-10 - Medição e Monitoramento de Processos e Produtos Norma ASTM D.4212-88 – Viscosity by Dip-Type Viscosity Cups
3. DEFINIÇÕES E ABREVIAÇÕES 3.1. Abreviações
AL - Analista de Laboratório
ASL - Assistente de Laboratório COL - Colorista
DDS - Diálogo Diário de Segurança
GTL - Gerência ou Gerente de Tintas Líquidas
IDS - Inspeção Diária de Segurança
OF - Ordem de Fabricação
QL - Químico de Laboratório
QM - Químico
SE - Sistema de Exaustão
SIC - Sistema Integrado CAMALLON
TQ - Técnico Químico
VGD - Ventilação Geral Diluidora
4. MATERIAIS, INSTRUMENTOS E FORMULÁRIOS
Copo Zahn 2 Cronômetro Pano
Becher ou recipiente adequado Copo Shell 2,5
5. METODOLOGIA
O QUE QUEM QUANDO COMO ONDE Agitar a amostra no recipiente AL/TQ/QM/ ASL/QL Da necessidade de se analisar o produto Utilizando misturador ou manualmente Laboratórios de Tintas Líquidas Ajustar temperatura AL/TQ/QM/ ASL/QL Quando esta estiver diferente de 25º C Esfriando em recipiente com água gelada ou aquecendo em banho-maria Laboratórios de Tintas Líquidas Executar a medição AL/TQ/QM/ ASL/QL Após ajustar a temperatura Imergindo o copo no recipiente com a amostra ou colocando o viscosímetro dentro de um copo limpo e vazio, enchendo-o com a tinta/ verniz a ser testado. Em seguida retirá-lo rapidamente disparando o
cronômetro. Ao final do fluxo contínuo travar o cronômetro Laboratório de Tintas Líquidas Registrar a viscosidade AL/TQ/QM/ ASL/QL Após término do escoamento Anotando o valor encontrado em segundos na OF e em seguida registrando nos campos pertinentes do SIS
Laboratório de Tintas
Líquidas
Limpar o copo AL/TQ/QM/
ASL/QL
Após registro da medição
Utilizando solvente adequado, pano limpo e macio
Na Banheira de Lavagem
5.2. Medição de viscosidade em máquina
O QUE QUEM QUANDO COMO ONDE
Agitar a tinta COL Da necessidade
de controle desta variável
Utilizando agitador ou a bomba da máquina
O QUE QUEM QUANDO COMO ONDE
Executar a medição
COL Após agitar o
produto Imergindo o copo no recipiente com a amostra, em seguida retirá-lo rapidamente disparando o cronômetro. Ao final do fluxo contínuo travar o cronômetro.
Impressoras
Verificar resultado
COL Após medir Verificando o valor
encontrado, no cronômetro, sem segundos
Impressoras
Limpar o copo COL Após medição Utilizando solvente
adequado e pano limpo
Impressoras
6. SEGURANÇA E SAÚDE OCUPACIONAL 6.1. Medição de Viscosidade em Máquina
ATIVIDADE PERIGO RISCO EPI EPC AÇÕES PREVENTIVAS/ MITIGADORAS
Agitar a tinta
Inalação Intoxicação -
SE/ VGD
Evitar deixar o rosto próximo à emissão de vapores orgânicos/ DDS/ IDS Contato direto com produto químico Respingos nos olhos Óculos de proteção - Lava-olhos de emergência/ DDS /IDS Contaminação Luvas de proteção - DDS /IDS Executar a medição Inalação Intoxicação - SE/ VGD
Evitar deixar o rosto próximo à emissão de vapores orgânicos/ DDS /IDS Contato direto com produto químico Contaminação Luvas de proteção - DDS/ IDS
ATIVIDADE PERIGO RISCO EPI EPC AÇÕES PREVENTIVAS/ MITIGADORAS Limpar o copo Inalação Intoxicação - SE/ VGD
Evitar deixar o rosto próximo à emissão de vapores orgânicos/ DDS/ IDS Contato direto com produto químico Respingos nos olhos Óculos de proteção - Lava-olhos de emergência/ DDS/ IDS Contaminação Luvas de proteção - DDS/ IDS 7. MEIO AMBIENTE
7.1. Medição de Viscosidade em Laboratório/ Máquina
ATIVIDADE ASPECTOS IMPACTOS AÇÕES A SEREM TOMADAS EM CASO DE IMPACTO Acondicionamento do solvente sujo que é utilizado para limpeza Derramamento Contaminação da rede pluvial
Conter com pano sobre o material. Recolher e acondicionar em recipiente
identificado.
8. INSTRUÇÕES ESPECIAIS
8.1. Na limpeza do copo não utilizar em hipótese alguma instrumentos de metal.
8.2. Na limpeza do orifício do copo, tomar extremo cuidado para evitar depósitos ou danos
nas paredes internas.
8.3. Quando se tratar de amostrar inferiores a 0,5 kg a execução da medição deverá
seguir às etapas:
a) Vedar o orifício com o dedo b) Encher totalmente o recipiente
c) Abrir o orifício do copo e simultaneamente disparar o cronômetro d) Ao final do escoamento travar o cronômetro
8.4. O ajuste de temperatura não é aplicável na Unidade Londrina devido o range de
viscosidade utilizado ser muito baixo, não causando variações relevantes o valor da viscosidade em relação à temperatura.
9. REGISTROS REGISTRO QUEM REGISTRA LOCAL DE ARQUIVO COMO INDEXAR TEMPO MÍNIMO DE GUARDA
Programa do SIS Analista SIS Em forma de
arquivo lógico
5 anos
10. ANEXOS
ANEXO 1
