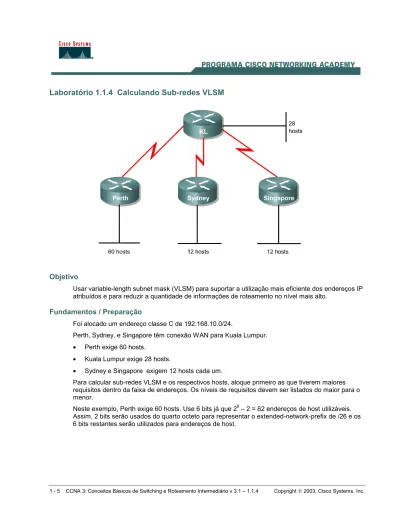

Laboratório 1.1.4 Calculando Sub-redes VLSM
Objetivo
Usar variable-length subnet mask (VLSM) para suportar a utilização mais eficiente dos endereços IP atribuídos e para reduzir a quantidade de informações de roteamento no nível mais alto.
Fundamentos / Preparação
Foi alocado um endereço classe C de 192.168.10.0/24.
Perth, Sydney, e Singapore têm conexão WAN para Kuala Lumpur.
• Perth exige 60 hosts.
• Kuala Lumpur exige 28 hosts.
• Sydney e Singapore exigem 12 hosts cada um.
Para calcular sub-redes VLSM e os respectivos hosts, aloque primeiro as que tiverem maiores requisitos dentro da faixa de endereços. Os níveis de requisitos devem ser listados do maior para o menor.
Neste exemplo, Perth exige 60 hosts. Use 6 bits já que 26 – 2 = 62 endereços de host utilizáveis.
Assim, 2 bits serão usados do quarto octeto para representar o extended-network-prefix de /26 e os 6 bits restantes serão utilizados para endereços de host.
Etapa 1
A primeira etapa no processo de sub-rede é dividir o endereço alocado de 192.168.10.0/24 em quatro blocos de endereços de tamanhos iguais. Já que 4 = 22, 2 bits são necessários para identificar cada uma das 4 sub-redes.
Em seguida, tome a sub-rede #0 (192.168.10.0/26) e identifique cada um de seus hosts.
Endereço Alocado Sub-redes 62 hosts/sub-redes utilizáveis (sub-rede #0) 192.168.10.0/24 192.168.10.0/26 192.168.10.0/26 (Endereço de rede)
192.168.10.64/26 192.168.10.1/26 192.168.10.128/26 192.168.10.2/26 192.168.10.192/26 192.168.10.3/26
até
192.168.10.61/26
192.168.10.62/26
192.168.10.63/26 (Endereço Broadcast) Eis aqui a faixa para a máscara /26.
Perth Faixa de endereços no último octeto
192.168.10.0/26 De 0 a 63, 60 hosts exigidos.
Hosts 0 e 63 não podem ser utilizados porque são os endereços da rede e de broadcast para sua sub-rede.
Etapa 2
Faça a alocação do próximo nível depois de serem satisfeitos todos os requisitos para o nível ou níveis mais altos.
Kuala Lumpur exige 28 hosts. O próximo endereço disponível depois de 192.168.10.63/26 é 192.168.10.64/26. Note, da tabela acima, que esta é a sub-rede número 1. Já que 28 hosts são exigidos, serão necessários 5 bits para o endereço de host, 25 –2 = 30 endereços de host
utilizáveis. Assim, serão necessários 5 bits para representar os hosts e 3 bits serão utilizados para representar o extended-network-prefix de /27. A aplicação de VLSM no endereço 192.168.10.64/27 dá:
Sub-rede #1 Sub-sub-redes 30 hosts utilizáveis
192.168.10.64/27 (Endereço de Rede) 192.168.10.64/26 192.168.10.64/27 192.168.10.65/27
192.168.10.96/27 192.168.10.66/27
192.168.10.128/27 192.168.10.67/26
192.168.10.192/27 até
192.168.10.93/27
192.168.10.94/27
Broadcast) Eis aqui a faixa para a máscara /27.
Kuala Lumpur Faixa de endereços no último octeto
192.168.10.64/27 Entre 64 e 95, 28 hosts exigidos.
Os hosts 64 e 95 não podem ser usados porque são os endereços da rede e de broadcast para sua sub-rede. Trinta
endereços utilizáveis estão disponíveis nesta faixa para os hosts.
Etapa 3
Agora, Sydney e Singapore cada um exige 12 hosts. O próximo endereço disponível inicia em 192.168.10.96/27. Note da Tabela 2 que esta é a próxima sub-rede disponível. Já que 12 hosts são exigidos, 4 bits serão necessários para os endereços de host, 24 = 16, 16 – 2 = 14 endereços utilizáveis. Assim, serão necessários 4 bits para representar os hosts e 4 bits para o extended- network-prefix de /28. A aplicação de VLSM no endereço 192.168.10.96/27 dá:
Sub-rede Sub-sub-redes 14 hosts utilizáveis
192.168.10.96/27 192.168.10.96/28 192.168.10.64/28 (Endereço de Rede)
192.168.10.112/28 192.168.10.97/28
192.168.10.128/28 192.168.10.98/28
192.168.10.224/28 192.168.10.99/28
192.168.10.240/28 até
192.168.10.109/28
192.168.10.110/28
192.168.10.64/28 (Endereço de Broadcast)
Eis aqui a faixa para a máscara /28.
Sydney Faixa de endereços no último octeto
192.168.10.96/28 Entre 96 e 111, 12 hosts exigidos.
Os hosts 96 e 111 não podem ser usados porque são os endereços da rede e de broadcast para sua sub- rede. Quatorze endereços utilizáveis estão disponíveis nesta faixa para os hosts.
Etapa 4
Já que Singapore também exige 12 hosts, o próximo conjunto de endereços de host pode ser derivado da próxima sub-rede disponível (192.168.10.112/28).
Sub-sub-redes 14 hosts utilizáveis
192.168.10.96/28 192.168.10.112/28 (Endereço de Rede) 192.168.10.112/28 192.168.10.113/28
192.168.10.128/28 192.168.10.114/28 192.168.10.224/28 192.168.10.115/28 até 192.168.10.240/28 192.168.10.125/28
192.168.10.126/28 192.168.10.127/28 (Endereço de Broadcast) Eis aqui a faixa para a máscara /28.
Singapore Faixa de endereços no último octeto 192.168.10.112/28 Entre 112 e 127, 12 hosts exigidos.
Os hosts 112 e 127 não podem ser usados porque são os endereços da rede e de broadcast para sua sub-rede. Quatorze endereços utilizáveis estão disponíveis nesta faixa para os hosts.
Agora faça a alocação de endereços para os links WAN. Lembre-se de que cada link WAN exigirá dois endereços IP. A próxima sub-rede disponível é 192.168.10.128/28. Já que 2 endereços de rede são necessários para cada link WAN, 2 bits serão necessários para endereços de host, 22 –2 = 2 endereços utilizáveis. Assim, serão necessários 2 bits para representar os links e 6 bits para o extended-network-prefix de /30. A aplicação de VLSM no endereço 192.168.10.128/28 dá:
Sub-sub-redes 14 hosts utilizáveis
192.168.10.128/30 192.168.10.128/30 (Endereço de Rede)
192.168.10.129/30
192.168.10.130/30
192.168.10.131/30 (Endereço de Broadcast) 192.168.10.132/30 192.168.10.132/30 (Endereço de Rede)
192.168.10.133/30 192.168.10.134/30
192.168.10.135/30 (Endereço de Broadcast) 192.168.10.136/30 192.168.10.136/30 (Endereço de Rede)
192.168.10.137/30
192.168.10.138/30 192.168.10.139/30 (Endereço de Broadcast)
Os endereços disponíveis para os links WAN podem ser obtidos dos endereços disponíveis em cada uma das sub-redes /30.
