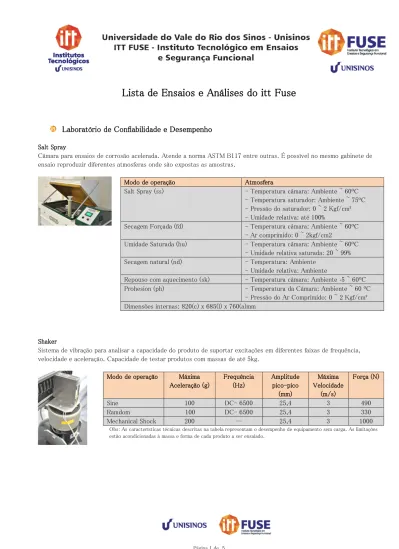

Lista de Ensaios e Análises do itt Fuse

Laboratório de Confiabilidade e Desempenho

Salt Spray

Câmara para ensaios de corrosão acelerada. Atende a norma ASTM B117 entre outras. É possível no mesmo gabinete de ensaio reproduzir diferentes atmosferas onde são expostas as amostras.

Modo de operação Atmosfera

Salt Spray (ss) - Temperatura câmara: Ambiente ~ 60ºC

- Temperatura saturador: Ambiente ~ 75ºC - Pressão do saturador: 0 ~ 2 Kgf/cm² - Umidade relativa: até 100%

Secagem Forçada (fd) - Temperatura câmara: Ambiente ~ 60ºC - Ar comprimido: 0 ~ 2kgf/cm2

Umidade Saturada (hu) - Temperatura câmara: Ambiente ~ 60ºC - Umidade relativa saturada: 20 ~ 99% Secagem natural (nd) - Temperatura: Ambiente

- Umidade relativa: Ambiente

Repouso com aquecimento (sk) - Temperatura câmara: Ambiente +5 ~ 60ºC Prohesion (ph) - Temperatura da Câmara: Ambiente ~ 60 ºC

- Pressão do Ar Comprimido: 0 ~ 2 Kgf/cm² Dimensões internas: 820(c) x 685(l) x 760(a)mm

Shaker

Sistema de vibração para analisar a capacidade do produto de suportar excitações em diferentes faixas de frequência, velocidade e aceleração. Capacidade de testar produtos com massas de até 5kg.

Modo de operação Máxima Aceleração (g) Frequência (Hz) Amplitude pico-pico (mm) Máxima Velocidade (m/s) Força (N) Sine 100 DC- 6500 25,4 3 490 Ramdom 100 DC- 6500 25,4 3 330 Mechanical Shock 200 -- 25,4 3 1000

Obs: As características técnicas descritas na tabela representam o desempenho de equipamento sem carga. As limitações estão acondicionadasàmassa e forma de cada produto a ser ensaiado.

(2)

Choque Térmico

Possui duas zonas de temperatura, uma em ambiente quente e outra em frio. Através de um cesto interno faz uma rápida troca de atmosfera submetendo o produto a um choque térmico.

Aquecimento Refrigeração

- Temperatura zona quente: Ambiente ~ 200ºC - Temperatura zona fria: -70ºC ~ -10ºC - Uniformidade térmica: ± 1,5ºC

- Precisão do controle de temperatura: 1ºC - Velocidade de transferência: 15s

- Tempo de recuperação (máximo): 30minutos - Carga máxima basket: 30 kg

- Área útil basket: 500(a) x 500(l) x 500(p)mm

Obs: As curvas de desempenho descritas na tabela representam o desempenho da câmara sem carga. As limitações técnicas estão acondicionadas à massa e volume dos produtos a serem ensaiados.

Câmara de Umidade e Temperatura

Realiza ciclos com rampas e patamares controlando a umidade e temperatura. Utilizada para avaliar durabilidade de produtos operando em condições extremas às quais está sujeito em seu ciclo de vida operacional.

Aquecimento Refrigeração Umidade

- Temperatura: -70ºC ~ 150ºC - Uniformidade térmica: ± 1,5ºC

- Rampa de aquecimento: 4ºC/minuto (sem carga) - Rampa de refrigeração: 2ºC/minuto (sem carga) - Precisão do controle de temperatura: 1ºC - Umidade: 20 ~ 90%

- Uniformidade de umidade: ± 3% - Precisão do controle de umidade: 1% - Carga máxima: 80kg

- Área útil: 800(a) x 700(l) x 700(p)mm

(3)

Hast (Highly Accelerated Stress Test)

Ensaios de aceleração de tempo de vida, com temperatura, umidade e pressão positiva.

Aquecimento Umidade Pressão

- Temperatura: 105 ~ 165ºC

- Rampa de aquecimento: 4ºC/minuto (sem carga) - Precisão do controle de temperatura: ±0,5ºC - Umidade: 60 ~ 100%

- Precisão do controle de umidade: ± 2%UR - Pressão: 0.2 ~ 4.0Kgf/ cm2

- Área útil: 800(a) x 700(l) x 700(p)mm

Burn in

Câmara para pré- envelhecimento a altas temperaturas.

Aquecimento

- Temperatura: Ambiente ~ 250ºC

- Precisão do controle de temperatura: 1ºC - Uniformidade térmica: 0,4 até 1,5ºC

- Rampa de aquecimento: 4,5ºC/minuto (sem carga) - Carga máxima: 100kg

- Área util: 450() x 540(l) x 540(p)mm

Obs: As curvas de desempenho descritas na tabela representam o desempenho da estufa sem carga. As limitações técnicas estão acondicionadas à massa e volume dos produtos a serem ensaiados.

(4)

Laboratório de Caracterização Eletroeletrônica

Microscópio de varredura Acústico - Ultrassom

Equipamento para inspeção por varredura ultrassônica (SAM- Scanning Acoustic Microscopy), utilizado para visualização de micro trincas e descolamentos internos em chips, componentes e placas.

Inspeção por Raios-X

Vastamente utilizado para ensaios não destrutivos. Ideal para controle de processos SMT e de encapsulamento, análise de BGAs, VOIDs e afins. Também aplicado em amostras biológicas, fósseis, materiais plásticos, entre outros sem causar danos, deterioração ou descaracterização das amostras.

Demais Equipamentos para medidas elétricas:

Osciloscópio digital de 2,5 GHz – Análise de sinais com ponteiras ativas e passivas.

Multímetro de 6,5 dígitos – Medidas de tensão e corrente entre outros com maior precisão.

Gerador de sinais 6GHz – Gerador de sinais, com modulação e geração de formas de onda arbitrária e geração de pulsos. Modulações AM, FM, Fase e Pulso.

Network analyser 3GHz – Para análise de impedâncias, caracterização e levantamento de parâmetros.

Analisador de espectro 7GHz – Análise de componentes harmônicas de sinais de RF.

Frequencímetro 5GHz – Medidor de tempo e frequência de sinais elétricos.

Gerador de funções 80MHz – Gerador de Funções programável até 80 MHz.

Modo de operação Características de medição É utilizado um transdutor que

gera frequências entre 15MHz a 110MHz. A partir do eco que é gerado pela amostra ele vai reconstruir a imagem.

- Resolução máxima de 0,5µm. - Medidas em multicamadas. - Amostras com 135x310mm

Modo de operação Características de medição

Imagens de raio-x em tempo real.

Tomografia 3D

- Tamanho da amostra para raio-x: até 741x762mm - Tamanho da amostra para tomografia: até 45x45mm. - Energia do canhão: até 160 KV.

- Resolução máxima: 0,5 µm. - Peso máximo para amostra: 5kg.

(5)

Laboratório de Microscopia e Análise de Materiais

Microscópio Eletrônico de Varredura – MEV

Equipamento para obtenção de imagens microscópicas e análise química qualitativa. Ideal para análise de intermetálicos, falhas de deposição ou corrosão, trincas e fraturas e qualquer análise que necessite de inspeção por imagem. Possui detectores específicos para cada tipo de interação feixe-amostra.

Microscópio de Força Atômica - AFM

Equipamento para análise de rugosidade, acabamento e morfologia de superfícies em escala atômica. Ideal para análise de polímeros e visualização de moléculas grandes. Possibilidade de medir a capacitância e resistividade por corrente de tunelamento. Análise realizada à pressão atmosférica e em geral, sem preparação da superfície.

Microscópio Metalográfico

Microscópio ótico com a finalidade de avaliação de materiais através da metalografia, para descobrir possíveis defeitos, impurezas, falhas estruturais e afins.

Demais equipamentos para preparação de amostras: Serra cut-off Embutidora a quente Politriz de precisão Lixadeira Banho Ultrassônico Metalizadora

Modo de operação Características de medição Varredura eletrônica

Analisador químico EDS (Energy Dispersive Spectroscopy)

- Resolução da imagem: até 3nm - Magnificação: até 700.000x - Energia de medição: até 30kV

- Operação em três modos de vácuo: alto, baixo e vácuo ambiental com até 30% de 1atm.

Imagens geradas com pontas de silicato (Tips).

- Medição por contato: litografia e força lateral.

- Medição por semicontato: potencial de superfície, força magnética, resistência e capacitância, força Kelvin. - Porta amostra com aquecimento até 50°C. - Tamanho máximo da amostra: 10 mm - Peso máximo da amostra: 40g

Microscópio ótico

- Magnificação: até 500x

- Geração de imagens: campo claro e escuro
