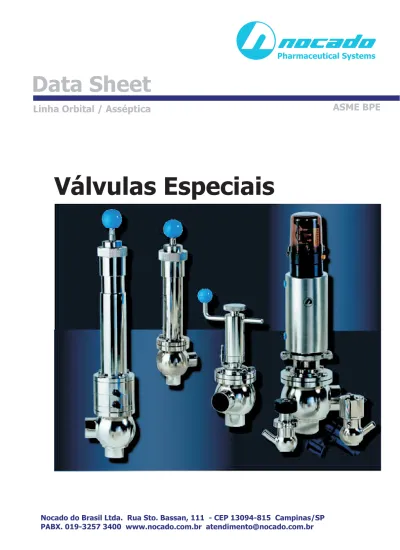

Válvulas Especiais
Data Sheet
Linha Orbital / Asséptica
ASME BPE
Nocasept
Especificação Técnica
Informações Gerais
Áreas de aplicação
• Indústrias farmacêuticas, alimentícias e de cosméticos
• Biotecnologia
• Processos estéreis
Características construtivas
• Vedação junto ao assento e isolamento do meio externo via diafragma tipo encapsulado
• Controle de estanqueidade do diafragma por meio de orifício de controle de vazamentos
• Corpo 100% drenável
• Baixa perda de carga
• Design otimizado permitindo alto grau de limpeza durante processos CIP
• Disponíveis nos diâmetros de ¾” a 3”OD (excetuando-se a válvula de tomada de amostras)
• Em acordância com os requerimentos da GMP
• Passível de esterilização SIP
Versões disponíveis
• Corpo em aço inoxidável AISI 316L - construção usinada
• Terminais para solda orbital, Clamp ou outros tipos (sob encomenda)
• Pressão de operação até 10 bar
• Detetores de posição
• Diafragmas com certificação FDA disponíveis nos materiais:
• EPDM
• HNBR
• VITON
Acabamentos disponíveis cf. Tabela SF-6 da ASME BPE
(1)polimento mecânico - o grau de acabamento interno garantido é inferior à 0,5 µm (resultados típicos estão entre 0,18 - 0,38 µm)
Grau de Acabamento / Rugosidade cf. Tabela SF-6 da ASME BPE
Designação da Superfície Acabamentos Disponíveis Rugosidade Máxima (Ra máximo ≤) Externo(3) SFV1(1) ≤ 0,51 µm (20 µ-in) ≤ 0,8 µm (32 µ-in) SFV4(2) ≤ 0,38 µm (15 µ-in)
Índice
Válvulas Especiais
Pág.
Válvula de bloqueio angular—Manual
3
Válvula de bloqueio em linha—Manual
4
Válvula de bloqueio angular—Pneumática
5
Válvula de bloqueio em linha—Pneumática
6
Válvula micrométrica angular—Manual
7
Válvula micrométrica em linha—Manual
8
Válvula de alívio / Pressão constante—Versão Angular
9
Válvula de alívio / Pressão constante—Versão em Linha
10
Válvula de alívio / Pressão constante—Versão Angular com atuador
Pneumático até 4 bar
11
Válvula de alívio / Pressão constante—Versão Angular com atuador
Pneumático para pressões superiores a 4 bar
12
Válvula de alívio— Versão Angular com atuador Pneumático até 4 bar
13
Válvula de alívio—Versão Angular com atuador Pneumático para
pressões superiores a 4 bar
14
Válvula de Segurança—Versão Angular
15
Válvula de Tomada de Amostras
16
Válvula Esfera Sanitária Cavidade Preenchida - Solda
18
19
Válvula Esfera Sanitária Cavidade Preenchida - Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Válv
ula
de
bl
oqueio angular—manual
Seat v
al
ve, manu
al
OD L l0 D Artigo nº / article-nr. Peso / weight (kg) ¾" 270 50 85 168 06 #7# 0015 4,5 1" 270 50 85 168 08 #7# 0015 4,6 1 ½" 280 60 85 168 10 #7# 0015 4,7 2" 300 80 125 168 11 #7# 0015 5,0 2 ½" 310 105 125 168 12 #7# 0015 5,3 3" 330 130 125 168 14 #7# 0015 7,1 DNE 19,05x1,65 25,4x1,65 38,1x1,65 50,8x1,65 63,5x1,65 76,2x1,65 DNA 19,05x1,65 25,4x1,65 38,1x1,65 50,8x1,65 63,5x1,65 76,2x1,65Versão angular
Angle version• vedação por diafragma
diaphragm sealing system
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vál
vula
de bloqueio em linha—manual
Seat v
al
ve, manu
al
OD l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 171 19,05x1,65 19,05x1,65 168 06 #7# 0024 4,5 1" 193 25,4x1,65 25,4x1,65 168 08 #7# 0024 4,6 1 ½" 213 38,1x1,65 38,1x1,65 168 10 #7# 0024 4,7 2" 240 50,8x1,65 50,8x1,65 168 11 #7# 0024 5,0Versão em Linha
In-line version• vedação por diafragma
diaphragm sealing system
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada:
Recommended by nocado
Vál
vula de bloqueio angul
ar—pneumática
Seat v
al
ve,
w
ith p
ne
umatic actuator
OD DNE DNA l0 Artigo nº / article-nr. Peso / weight (kg) ¾" 19,05x1,65 19,05x1,65 50 168 06 #7# 0023 4,4 1" 25,4x1,65 25,4x1,65 50 168 08 #7# 0023 4,5 1 ½" 38,1x1,65 38,1x1,65 60 168 10 #7# 0023 4,6 2" 50,8x1,65 50,8x1,65 80 168 11 #7# 0023 4,9 2 ½" 63,5x1,65 63,5x1,65 105 168 12 #7# 0023 5,3 3" 76,2x1,65 76,2x1,65 130 168 14 #7# 0023 7,1Versão angular
Angle version• vedação por diafragma
diaphragm sealing system
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vál
vula de bloqu
eio em linha—pneumática
Seat v
al
ve,
w
ith p
ne
umatic actuator
OD l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 171 19,05x1,65 19,05x1,65 168 06 #7# 0026 4,4 1" 193 25,4x1,65 25,4x1,65 168 08 #7# 0026 4,5 1 ½" 213 38,1x1,65 38,1x1,65 168 10 #7# 0026 4,6 2" 240 50,8x1,65 50,8x1,65 168 11 #7# 0026 4,9Versão em Linha
In-line version• vedação por diafragma
diaphragm sealing system
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada:
Recommended by nocado
Vál
vula micromé
trica angular—manual
Adjustable seat val
ve
, manual
OD L l0 C D Artigo nº / article-nr. Peso / weight (kg) ¾" 270 50 240 85 168 06 #7# 0016 4,5 1" 270 50 240 85 168 08 #7# 0016 4,6 1 ½" 280 60 250 85 168 10 #7# 0016 4,7 2" 300 80 270 125 168 11 #7# 0016 5,0 2 ½" 310 105 280 125 168 12 #7# 0016 5,3 3" 330 130 300 125 168 14 #7# 0016 7,1 DNE 19,05x1,65 25,4x1,65 38,1x1,65 50,8x1,65 63,5x1,65 76,2x1,65 DNA 19,05x1,65 25,4x1,65 38,1x1,65 50,8x1,65 63,5x1,65 76,2x1,65Versão angular
Angle version• vedação por diafragma
diaphragm sealing system
• parafuso trava
fixing screw
• escala
scale
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada:
Recommended by nocado
Vál
vula micromé
trica em linha—manual
Adjustable seat val
ve
, manual
OD l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 171 19,05x1,65 19,05x1,65 168 06 #7# 0025 4,5 1" 193 25,4x1,65 25,4x1,65 168 08 #7# 0025 4,6 1 ½" 213 38,1x1,65 38,1x1,65 168 10 #7# 0025 4,7 2" 240 50,8x1,65 50,8x1,65 168 11 #7# 0025 5,0Versão em Linha
In-line version• vedação por diafragma
diaphragm sealing system
• parafuso trava
fixing screw
• escala
scale
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Válv
ula de alí
vio
/ pressão const
a
nte
Relief / constant pres
sure val
ve
OD L l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 352 50 19,05x1,65 19,05x1,65 168 06 #7# 0013 4,5 1" 352 50 25,4x1,65 25,4x1,65 168 08 #7# 0013 4,6 1 ½" 439 60 38,1x1,65 38,1x1,65 168 10 #7# 0013 4,7 2" 500 80 50,8x1,65 50,8x1,65 168 11 #7# 0013 5,0 2 ½" 574 105 63,5x1,65 63,5x1,65 168 12 #7# 0013 5,3 3" 634 130 76,2x1,65 76,2x1,65 168 14 #7# 0013 7,1Versão angular
Angle versionFaixas de ajuste de pressão:
Pressure setting range
• 0,3 - 1 bar • 0,3 - 2 bar • 0,3 - 4 bar • 0,3 - 8 bar
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vál
vula de alí
vio
/ pressão const
a
nte
Relief / constant pres
sure v
al
ve
OD l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 171 19,05x1,65 19,05x1,65 168 06 #7# 0027 4,5 1" 193 25,4x1,65 25,4x1,65 168 08 #7# 0027 4,6 1 ½" 213 38,1x1,65 38,1x1,65 168 10 #7# 0027 4,7 2" 240 50,8x1,65 50,8x1,65 168 11 #7# 0027 5,0Versão em Linha
In-line Version Faixas de ajuste de pressão:Pressure setting range
• 0,3 - 1 bar • 0,3 - 2 bar • 0,3 - 4 bar • 0,3 - 8 bar
• terminais solda ou Clamp
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vá
lv
ul
a de
al
ív
io
/ pres
sã
o c
ons
ta
nte
Relief / constant pres
sure v
a
lv
e
OD L l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 385 50 19,05x1,65 19,05x1,65 168 06 #7# 0014 5,5 1" 385 50 25,4x1,65 25,4x1,65 168 08 #7# 0014 5,6 1 ½" 400 60 38,1x1,65 38,1x1,65 168 10 #7# 0014 5,7 2" 475 80 50,8x1,65 50,8x1,65 168 11 #7# 0014 6,8 2 ½" 550 105 63,5x1,65 63,5x1,65 168 12 #7# 0014 7,4 3" 600 130 76,2x1,65 76,2x1,65 168 14 #7# 0014 8,0Versão angular com atuador
pneumático até 4 bar
Angle version with pneumatic actuator up to 4 bar
Faixas de ajuste de pressão:
Pressure setting range
• 0,3 - 1 bar • 0,3 - 2 bar • 0,3 - 4 bar
• terminais solda ou Clamp
weldind and Clamp ends
• sensor de proximidade / opção
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado OD L l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 410 50 19,05x1,65 19,05x1,65 168 06 #7# 0021 6,0 1" 410 50 25,4x1,65 25,4x1,65 168 08 #7# 0021 6,0 1 ½" 500 60 38,1x1,65 38,1x1,65 168 10 #7# 0021 6,2 2" 560 80 50,8x1,65 50,8x1,65 168 11 #7# 0021 7,3
Versão angular com atuador
pneumático para pressões
superiores a 4 bar
Angle version with pneumatic actuator above 4 bar
Faixa de ajuste de pressão:
Pressure setting range
• 0,3 - 8 bar
• terminais solda ou Clamp
weldind and Clamp ends
• sensor de proximidade / opção
proximity switch / option
Válv
ula de alí
vio
/ pressão const
a
nte
Relief / constant pres
sure val
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vá
lv
ul
a de
al
ív
io
Pressure relief v
al
ve
OD L l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 382 100 19,05x1,65 19,05x1,65 168 06 #7# 0022 6,1 1" 382 100 25,4x1,65 25,4x1,65 168 08 #7# 0022 6,1 1 ½" 439 120 38,1x1,65 38,1x1,65 168 10 #7# 0022 6,3 2" 500 160 50,8x1,65 50,8x1,65 168 11 #7# 0022 7,4 2 ½" 574 210 63,5x1,65 63,5x1,65 168 12 #7# 0022 8,2 3" 634 260 76,2x1,65 76,2x1,65 168 14 #7# 0022 8,8 l1 48 53 64 78 104 116Versão angular com atuador
pneumático até 4 bar
Angle version with pneumatic actuator up to 4 bar
Faixas de ajuste de pressão:
Pressure setting range
• 0,3 - 1 bar • 0,3 - 2 bar • 0,3 - 4 bar
• sensor de proximidade / opção
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vá
lv
ul
a de
al
ív
io
Pressure relief v
al
ve
OD L l0 DNE DNA Artigo nº / article-nr. Peso / weight (kg) ¾" 382 100 19,05x1,65 19,05x1,65 168 06 #7# 0028 6,1 1" 382 100 25,4x1,65 25,4x1,65 168 08 #7# 0028 6,1 1 ½" 439 120 38,1x1,65 38,1x1,65 168 10 #7# 0028 6,3 2" 500 160 50,8x1,65 50,8x1,65 168 11 #7# 0028 7,4 l1 48 53 64 78Versão angular com atuador
pneumático para pressões
superiores a 4 bar
Angle version with pneumatic actuator above 4 bar
Faixa de ajuste de pressão:
Pressure setting range
• 0,3 - 8 bar
• sensor de proximidade / opção
Nocasept
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada: Recommended by nocado
Vál
vula de segur
ança
Fullstroke-safety
-v
a
lv
e
OD L l0 l1 DNE Artigo nº / article-nr. Peso / weight (kg) 1” D/G 500 70 60 25,4x1,65 168 08 #7# 0017 5,0 1” F 500 70 60 25,4x1,65 168 08 #7# 0018 5,0 2” F 660 90 107 50,8x1,65 168 11 #7# 0018 7,0 2 ½” F 660 90 87 63,5x1,65 168 12 #7# 0018 7,3 DNA 50,8x1,65 50,8x1,65 76,2x1,65 76,2x1,65 Do 23 23 42 54 αd 0,6 0,63 0,5 0,5Versão angular
Angle versionFaixa de ajuste de pressão sob encomenda:
Pressure setting range on request
• atuador auxiliar / opção
pneumatic lift device / option
• sensor de proximidade / opção
proximity switch / option
• terminais solda ou Clamp
Nocasept
Manual / Pneumática
Manual/with pneumatic actuator
Terminais conforme solicitação
Connection on customers request
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada:
Recommended by nocado
Manual / Pneumática
Manual/with pneumatic actuator Terminais conforme solicitação
Connection on customers request
Sensor de proxim. (opcional)
proximity switch (option)
Simbologia cf. DIN:
Symbols as per DIN
Simbologia recomendada:
Recommended by nocado
Espiral para válvula de
to-mada de amostras
Outlet spiral for sample valve
Material / material: 1.4305 l1 d1 d2 da 107 29 8 13 Peso / Weight (Kg) Artigo nº / article-nr. 169 08 #7# 0333 l1 d1 d2 da 107 29 8 13 Peso / Weight (Kg) Artigo nº / article-nr. 169 08 #7# 0333
Válv
ula
de
tomada
de amostras
Sam
ple v
alv
e
Nocasept
Pneumática
Pneumatic
Terminais conforme solicitação
Connection on customers request
Vál
vula de toma
da de amostras
Sample
v
al
ve
l1 d1 d2 da 107 29 8 13 Peso / Weight kg Artigo nº / article-nr.Manual
manual Terminais clamp Clamp connectionVedações em EPDM. Opcional em Viton e Silicone
Gaskets in EPDM FDA. Options in Viton and silicone d1 d2 da ½”-¾” 25,2 15,75 6 Peso / Weight (kg) 0,66 Artigo nº / article-nr. 169 06 #7# 3201 1½”-1” 50,5 15,75 6 169 08 #7# 3201 0,70 l1 75,5 75,5
Nocasept
V
á
lv
u
la
E
s
fe
ra
S
a
n
it
á
ri
a
C
a
v
id
a
d
e
P
re
e
n
c
h
id
a
S
a
n
it
a
ry
B
a
ll
V
a
lv
e
—
C
a
v
it
y
F
ill
e
d
Solda Orbital /
Orbital Welding ends
OD Dimensões cf. ASME BPE/ dimensions acc. to ASME BPE A E B C D Peso / weight (kg) ½” 12,7x1,65 9,50 12,8 114,3 70,9 110 0,72 ¾” 19,05x1,65 15,9 19,2 139,7 73,4 110 1,25 1” 25,4x1,65 22,1 25,4 158,8 84,1 135 1,76 1 ½” 38,1x1,65 34,8 38,1 228,6 109,5 165 3,6 2” 50,8x1,65 47,5 50,8 241,3 118,9 165 5,7 2 ½” 63,5x1,65 60,1 63,5 165,6 133,4 230 7,31 3” 76,2x1,65 73,1 76,2 228 150 300 9,85
