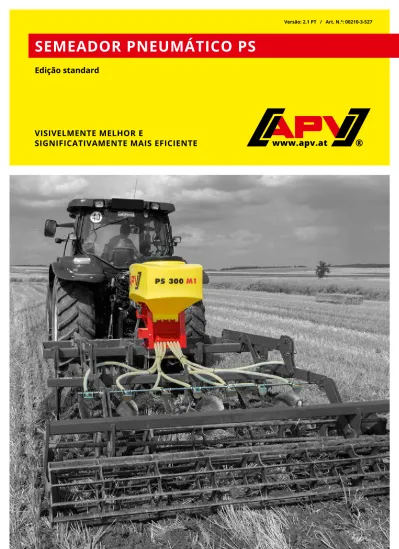

VISIVELMENTE MELHOR E
SIGNIFICATIVAMENTE MAIS EFICIENTE
Versão: 2.1 PT / Art. N.º: 00210-3-527
SEMEADOR PNEUMÁTICO PS
• Distribuição lateral precisa por toda a faixa tratada
• Aplicação de sementes, independentemente da existência de vento
• Possibilidade de montagem em praticamente todos os dispositivos de trabalho do solo, máquinas de semear e dispositivos de tratamento de culturas, independentemente do fabricante
• Múltiplas possibilidades de combinação graças às dimensões de reservatório, eixos de
semeador, tipos de soprador, equipamento tecnológico e possibilidades de aumento de saídas (até 32 saídas)
• Entrega rápida mesmo durante as épocas de cultivo: Os nossos colaboradores no centro de encomendas terão todo o prazer em fornecer informações.
• Aconselhamento individual e apoio antes e após a compra
UTILIZAÇÃO VERSÁTIL
SEMEADOR PNEUMÁTICO
DOSEAMENTO PRECISO COM MELHOR DISTRIBUIÇÃO LATERAL
Enquanto agricultor moderno, sabemos que valoriza a mais alta eficiência com o melhor rendimento. O semeador pneumático da APV ajuda-o a utilizar os seus recursos de forma eficiente, porque:
• graças ao doseamento preciso, necessita de menos sementes.
• um número inferior de passagens devido à utilização de um semeador num dispositivo de trabalho do solo significa uma redução do seu tempo de trabalho, do desgaste do dispositivo e uma poupança de combustível.
• um aconselhamento profissional antes da compra garante-lhe o acesso a informação completa sobre todos os possíveis âmbitos de utilização do semeador pneumático. Desta forma, cria um dispositivo ideal para utilização na sua exploração agrícola.
O DISPOSITIVO ADEQUADO PARA CADA PROFISSIONAL
Com a PS da APV, tem a possibilidade de configurar o seu dispositivo profissional de acordo com os seus requisitos específicos. Oferecemos-lhe uma vasta seleção de dimensões de reservatórios, eixos de semeador e tipos de sopradores. No que refere ao equipamento tecnológico, oferecemos também soluções adequadas às suas necessidades e orçamento.
Todas as variantes da PS da APV se caracterizam pelo seguinte: • distribuição lateral precisa por toda a faixa tratada.
• aplicação de sementes, independentemente da existência de vento.
• possibilidades de montagem universais aplicáveis a praticamente todos os dispositivos de trabal-ho do solo, máquinas de semear e dispositivos de tratamento de culturas, independentemente do fabricante.
• doseamento preciso.
• ajuste simples e teste de calibração confortável.
FUNCIONAMENTO DO SEMEADOR
A semente passa através do eixo de semeador elétrico desde a tremonha até à conduta de ar. Aqui, a semente é conduzida com o auxílio do soprador, através de mangueiras de plástico até ao defletor e distribuída de modo uniforme e junto ao solo. Desta forma, é possível aplicar as sementes com precisão, mesmo com a existência de vento.
BENEFICIE DE VANTAGENS VERSÁTEIS!
Utilize o semeador pneumático com as seguintes máquinas e dispositivos.
ALMOFAÇA DE PASTO NIVELADORA
ESCARIFICADOR SEMEADOR
ROLO PULVERIZADOR
Utiliza o seu semeador para outro fim? Gostaríamos de receber o seu relatório de utilização.
Envie-no-lo para marketing@apv.at. Agradecemos cada contribuição com foto oferecendo um pacote surpresa APV.
3 Para utilização com os módulos de controlo 1.2 e 5.2 e 6.2 4 Para utilização com os módulos de controlo 5.2 e 6.2 5 Para utilização com os módulos de controlo 6.2
PS 120
M1
/ PS 200
M1
/ PS 300
M1
OS GRANDES „PEQUENOS“
A PS 120, 200 e 300 M1 são dispositivos profissionais para utilização em explorações agrícolas pequenas ou médias. Estas distinguem-se pelo volume da tremonha.
CARACTERÍSTICAS TÉCNICAS
FORNECIMENTO
1 opcional (8 saídas com 8 distribuidores em Y [ver página 18] ou peças de duplicação [ver página 19] disponíveis como acessório) 2 Selecione o módulo de controlo consoante as funções que pretende (página 12-15)
AS SUAS VANTAGENS
VANTAGENS DE TODAS AS PS
DA APV
ACESSÓRIOS
PS 120 E PS 200 M1• Graças às dimensões compactas, é ideal para máquinas em espaços confinados (por ex., dispositivos dobráveis)
• Menos peso aplicado no dispositivo de trabalho do solo
PS 300 M1
• Trabalho confortável com quantidades de aplicação mais elevadas graças à poupança de tempo no reabastecimento
• Distribuição lateral ótima por toda a faixa tratada
• Aplicação precisa de sementes
independentemente da existência de vento • Múltiplas possibilidades de adaptar a PS
às suas necessidades graças a uma vasta seleção de reservatórios, eixos de semeador, tipos de soprador, saídas, etc.
• Simples e fácil de montar
• Eletrónica dos mais elevados padrões técnicos. O nível de automatização depende do controlo.2
• Reconfiguração simples dos sensores
• Botão de calibração4
• Equipamento de conversão do sensor de nível4
• Sensor de velocidade de rotação do soprador5
para soprador hidráulico • Cabo de extensão PS MX 2 m • Cabo de extensão PS MX 5 m • Jogo de cabos para trator 8 m
• Kit de montagem braço de suporte superior PS 120-500
• Sensorik4
Faixa tratada . . . 1 - 6 m com soprador duplo, 8 saídas 1 - 7 m com soprador hidráulico, 8 saídas 1 - 12 m com soprador hidráulico, 16 saídas1
Dimensões . . . A 90 cm, L 60 cm, P 80 cm (PS 120 M1) A 100 cm, L 70 cm, P 90 cm (PS 200 M1) A 110 cm, L 80 cm, P 100 cm (PS 300 M1)
Tremonha . . . Recipiente de plástico apenso de 120 l / 200 l / 300 l Tara elet./hidr. . . . 45 kg / - (PS 120 M1)
60 kg / 83 kg (PS 200 M1) 70 kg / 93 kg (PS 300 M1) Informação sobre potência . . . 12 V / 25 A
Se equipado com soprador hidráulico, é necessário 1 dispositivo de controlo de simples efeito (dimensão da estrutura BG 3) + 1 condutor de retorno sem pressão (BG 4).
Pressão máx. necessária: 180 bar, quantidade de óleo máx. necessária: 38 l/min
• Com módulo de controlo 1.2, 5.2ou 6.2 conforme seleção 2 (diferentes categorias
de preços)
• Semeador completo com tubagem (25 m) • Eixo de semeador para sementes finas, eixo
de semeador para sementes grossas • Agitador
• Cabo de 6 m desde o semeador até ao módulo de controlo
• Calha de escoamento movível, contraplaca, bolsa de escoamento e balança de sementes • Monitorização de pressão do soprador3 em
sopradores hidráulicos
• 8 defletores e 4 unidades de 6 barras para extremidades (para montagem de defletor)
5 4
• Botão de calibração4• Sensor de velocidade de rotação do soprador5
para soprador hidráulico • Cabo de extensão PS MX 2 m • Cabo de extensão PS MX 5 m • Jogo de cabos para trator 8 m
• Kit de montagem braço de suporte superior PS 120-500
• Sensores4
3 Para utilização com os módulos de controlo 1.2 e 5.2 e 6.2 4 Para utilização com os módulos de controlo 5.2 e 6.2 5 Para utilização com os módulos de controlo 6.2
FORNECIMENTO
Faixa tratada . . . 1 - 6 m com soprador duplo, 8 saídas 1 - 7 m com soprador hidráulico, 8 saídas 1 - 12 m com soprador hidráulico, 16 saídas1
Dimensões . . . A 125 cm, L 80 cm, P 120 cm
Tremonha . . . Recipiente de plástico apenso de 500 l Tara elet./hidr. . . 93 kg / 116 kg
Informação sobre potência . . . 12 V / 25 A
Se equipado com soprador hidráulico, é necessário 1 dispositivo de controlo de simples efeito (dimensão da estrutura BG 3) + 1 condutor de retorno sem pressão (BG 4).
Pressão máx. necessária: 180 bar, quantidade de óleo máx. necessária: 38 l/min
AS SUAS VANTAGENS
VANTAGENS DE TODAS AS PS
DA APV
ACESSÓRIOS
• Com módulo de controlo 1.2, 5.2 ou 6.2
conforme seleção2 (diferentes categorias de
preços)
• Semeador completo com tubagem (25 m) • Eixo de semeador para sementes finas, eixo
de semeador para sementes grossas • Agitador
• Cabo de 6 m desde o semeador até ao módulo de controlo
• Calha de escoamento movível, contraplaca, bolsa de escoamento, balança de sementes, sensor de nível3
• Monitorização de pressão do soprador3 em
sopradores hidráulicos
• 8 defletores e 4 unidades de 6 barras para extremidades (para montagem de defletor)
CARACTERÍSTICAS TÉCNICAS
A SOLUÇÃO PARA UTILIZAÇÃO INTENSIVA
O PS 500 M2 é o dispositivo profissional para agricultores com grandes superfícies cultiváveis ou quantidades de débito bem como para subcontratados. Graças ao volume do reservatório de 500 litros, este semeador pneumático adequa-se a várias possibilidades de utilização, desde sobressemeadura à aplicação de grandes sementes em faixas tratadas amplas.
PS 500
M2
• Distribuição lateral ótima por toda a faixa tratada
• Aplicação precisa de sementes
independentemente da existência de vento • Múltiplas possibilidades de adaptar a PS
às suas necessidades graças a uma vasta seleção de reservatórios, eixos de semeador, tipos de soprador, saídas, etc.
• Simples e fácil de montar
• Eletrónica dos mais elevados padrões técnicos. O nível de automatização depende do controlo.2
• Reconfiguração simples dos sensores
TRABALHO CONFORTÁVEL
• Sensor de nível3, que recorda tempadamente
o reabastecimento de sementes
• Menos necessidade de reabastecimento graças ao reservatório de grandes dimensões • Grande abertura de reservatório que facilita
o enchimento
VERSATILIDADE
• Preparados para quase todos os tipos de utilização
1 opcional (8 saídas com 8 distribuidores em Y [ver página 18] ou peças de duplicação [ver página 19] disponíveis como acessório) 2 Selecione o módulo de controlo consoante as funções que pretende (página 12-15)
7 6
GRANDES VOLUMES PARA GRANDES DESAFIOS
Com 800 litros, o PS 800 M1 proporciona uma das maiores capacidades de volume na nossa gama de semeadores pneumáticos.Todos os componentes se adequam na perfeição aos requisitos de uma utilização intensiva. Esta máquina encontra-se equipada com 16 saídas, um potente soprador hidráulico, um depósito de aço e muitos outros extras.
Se montar o PS 800 M1 na vossa alfaia não for uma opção, devido ao seu peso e dimensão, recomendamos que monte o PS 800 M1 no nosso Carro de Transporte MT2, entre o tractor e a alfaia de trabalho de solo.
Faixa tratada . . . 3 - 12 m com soprador hidráulico, 16 saídas 3 - 12 m com soprador hidráulico, 32 saídas1
Dimensões . . . A 125 cm, L 100 cm, P 170 cm Tremonha . . . Recipiente de aço apenso de 800 l Tara . . . 250 kg
Informação sobre potência . . . 12 V / 25 A
É necessário 1 dispositivo de controlo de simples efeito (dimensão da estrutura BG 3) + 1 condutor de retorno sem pressão (BG 4). Pressão máx. necessária: 180 bar, quantidade de óleo máx. necessária: 38 l/min
CARACTERÍSTICAS TÉCNICAS
• Com módulo de controlo 5.2 ou 6.2 conforme seleção 2 (diferentes categorias de preços)
• Semeador completo com tubagem (75 m) • Eixo de semeador para sementes finas, eixo
de semeador para sementes grossas • Agitador
• Cabo de 6 m desde o semeador até ao módulo de controlo
• Calha de escoamento movível, bolsa de escoamento, balança de sementes, sensor de nível3, monitorização de pressão do soprador3
• 16 defletores e 8 unidades de 6 barras para extremidades
• Tiras de guindaste para um manuseamento mais simples durante a montagem
FORNECIMENTO
1 opcional (16 saídas com 16 distribuidores em Y [ver página 18] ou peças de duplicação [ver página 19] disponíveis como acessório)
2 Selecione o módulo de controlo consoante as funções que pretende (página 12-15) 3 Para utilização com os módulos de controlo 5.2 & 6.2
4 Para utilização com os módulos de controlo 6.2
AS SUAS VANTAGENS
VANTAGENS DE TODAS AS PS
DA APV
ACESSÓRIOS
TRABALHO CONFORTÁVEL
• Sensor de nível3, que recorda
atempadamente o reabastecimento de sementes
• Reduzida necessidade de reabastecimento • Enchimento mais fácil graças à grande
abertura do reservatório para enchimento Big Bag
• Tampas de reservatório reversíveis
VERSATILIDADE
• Aplicação de elevadas quantidades de sementes por hectare
• Tem sempre um segundo eixo de semeador em posição inativa
• Distribuição lateral ótima por toda a faixa tratada
• Aplicação precisa de sementes
independentemente da existência de vento • Múltiplas possibilidades de adaptar a PS
às suas necessidades graças a uma vasta seleção de reservatórios, eixos de semeador, tipos de soprador, saídas, etc.
• Simples e fácil de montar
• Eletrónica dos mais elevados padrões técnicos. O nível de automatização depende do controlo.2
• Reconfiguração simples dos sensores
• Botão de calibração3
• Sensor de velocidade de rotação do soprador4
para soprador hidráulico
• Grelha de enchimento (2 peças possíveis por PS)
• Cabo de extensão PS MX 2 m • Cabo de extensão PS MX 5 m • Jogo de cabos para trator 8 m • Sensores3
PS 800
M1
9 8
TIPO SEMENTE RECOMENDAÇÃO DE
UTILIZAÇÃO VANTAGENS
PS 800 M1 • Sementes de erva e granulado fino3
• Cultura intermédia, cultura de proteção ou ressemeação • todos os tipos de sementes • grandes sementes4 (ervilhas,
fava-decavalo, trigo, centeio forrageiro)
• grandes explorações agrícolas
• subcontratados
Recomendação:
Junção com o suporte de máquina MT2 da APV entre o tratos e o dispositivo de trabalho do solo • Possibilidade de sementeira de elevadas quantidades de grandes sementes • Perfeitamente adequada para a utilização intensiva (16 saídas, forte soprador hidráulico, depósito de aço)
• Mais conforto durante o trabalho graças a um melhor equipamento de base
1 Apenas para granulado não corrosivo. Para aplicação de granulados corrosivos, disponibilizamos a PS edição fertilizante.
2 Para a aplicação de grandes sementes, recomendamos a utilização de eixos de semeador Flex20 ou Flex40 e um soprador hidráulico.
QUE PS ESCOLHER PARA A MINHA EXPLORAÇÃO AGRÍCOLA?
Encontre o semeador pneumático adequado para si. A APV disponibiliza cinco variantes fundamentais na sua edição standard. Esta distinguem-se por:
• dimensão do reservatório (os números 120 a 800 representam o volumes em litros) • o tipo de soprador
• o nível de equipamento
• o tipo de estrutura, o peso e as possibilidades de montagem
Nas páginas seguintes, damos-lhe uma noção geral da PS adequada para o seu tipo de utilização.
TIPO SEMENTE RECOMENDAÇÃO DEUTILIZAÇÃO VANTAGENS
PS 120 M1 PS 200 M1 • Sementes de erva e granulado fino1 • Cultura intermédia, cultura de proteção ou ressemeação • todos os tipos de sementes • pequenas explorações agrícolas • viticultura • plantações de fruta e legumes • aplicação de sementes finas em faixas de trabalho reduzidas
• ideal para montagem em dispositivos de trabalho do solo estreitos
• menos peso aplicado na máquina onde é montado o PS
• necessidade de espaço reduzida durante o transporte e montagem e ideal também para máquinas dobráveis • Montagem simples
PS 300 M1 • Sementes de erva e granulado fino1
• Cultura intermédia, cultura de proteção ou ressemeação • todos os tipos de sementes • explorações agrícolas pequenas e médias
• Trabalhe com conforto: reduza a frequência dos reabastecimentos • Montagem simples PS 500 M2 • Sementes de erva e granulado fino1 • Cultura intermédia, cultura de proteção ou ressemeação • todos os tipos de sementes • grandes sementes2 (ervilhas,
fava-decavalo, trigo, centeio forrageiro) • grandes explorações agrícolas • subcontratados • Múltiplas possibilidades de utilização
• Mais conforto durante o trabalho graças melhor equipamento de base • reabastecimento de sementes simplificado graças a uma grande abertura de reservatório
Não adequado para sementes grandes e pesadas.
KIT DE CONVERSÃO PS PARA APLICAÇÕES ESPECIAIS
Com os kits de conversão PS para aplicações especiais, pode aumentar o número de saídas de tubo. Encomende o kit de conversão com o seu semeador pneumático e este será montado na fábrica pela APV. (Para mais informações, consulte a página 19)
VARIANTES SEMENTE RECOMENDAÇÃO DEUTILIZAÇÃO VANTAGENS
KIT DE CONVERSÃO PS 120-500: 16 SAÍDAS KIT DE CONVERSÃO PS 800 32 SAÍDAS • Sementes de erva e granulado fino • Cultura intermédia, cultura de proteção ou ressemeação • Doseamento de sementes em 16 ou 32 relhas. • Maior precisão de distribuição lateral de sementes (em comparação com os distribuidores em Y) ao aumentar a faixa tratada
3 Apenas para granulado não corrosivo. Para aplicação de granulados corrosivos, disponibilizamos a PS edição fertilizante.
4 Para a aplicação de grandes sementes, recomendamos a utilização de eixos de semeador Flex20 ou Flex40 e um soprador hidráulico.
MÓDULO DE CONTROLO
• Regulação e monitorização eletrónicas dos eixos de semeador
• Ajuste eletrónico do débito durante a atividade
• Esvaziamento
• Teste de calibração automático (apenas peso!)
• Teste de calibração: Possibilidade de apresentação em kg/ha e grãos/m² • Calibração da velocidade
• Gestão de cabeceiras (em ligação com o sensor de guindaste)
• Adaptação automática do débito à
velocidade de deslocação (em conjunto com os sensores de velocidade)
• Monitorização de dispositivos (em conjunto com os sensores das máquinas. Exemplos: monitor de pressão e sensor de nível) • Pré-dosagem
• Teste de calibração direto na máquina (em conjunto com o botão de calibração) • Regulação do soprador elétrico • Indicação da tensão de serviço e da
intensidade de corrente
• Contador de horas totais e horas diárias • Contador de hectares totais e hectares
diários
• Seleção de idiomas diferentes
• Seleção de diferentes unidades de medida (métrica, imperial)
FUNÇÕES
FORNECIMENTO COM
KIT DE ACESSÓRIOS
• Módulo de controlo 5.2 • Suporte para módulo • Manual de instruções
• Cabo de 1,5 m para alimentação elétrica de uma tomada de 3 polos até ao módulo de controlo
O MAIS VENDIDO
O módulo de controlo 5.2 é a variante mais apreciada dos módulos de controlo APV e tem um vasto conjunto de funções.
Com o módulo 5.2 pode, por exemplo calibrar a velocidade com precisão, regular exatamente o soprador e executar o teste de calibração automaticamente.
MÓDULO DE CONTROLO 5.2
MÓDULO DE CONTROLO 1.2
• Regulação e monitorização eletrónicas dos eixos de semeador
• Regulação e monitorização do soprador elétrico
• Ajuste eletrónico do débito durante a atividade
• Teste de calibração • Avisos visuais e sonoros
• Esvaziamento
• Monitorização de dispositivos (em conjunto com os sensores das máquinas. Exemplo: monitor de pressão
• Possibilidade de alerta de nível de semente (em combinação com outros sensores. Exemplo: sensor de nível de semente)
FUNÇÕES
• Módulo de controlo 1.2
• Cabo de 1,5 m para alimentação elétrica de uma tomada de 3 polos até ao módulo de controlo
• Suporte para módulo • Manual de instruções
A BASE SÓLIDA
O comando 1.2 é o módulo mais simples, e é caracterizado pelo seu tamanho compacto. Controla as funções básicas da sementeira e é compatível com alguns sensores da máquina. Ajusta a velocidade do veio de sementeira e da ventoinha é fácil, rápido e simples.
FORNECIMENTO COM
KIT DE ACESSÓRIOS
O CÉREBRO DO SEMEADOR PNEUMÁTICO
Temos quatro módulos de controlo à escolha.1
• Para o PS 120-500, pode escolher o módulo de controlo 1.2, 5.2, 5.7 e 6.2. • No caso do PS 800, pode escolher entre os módulos de controlo 5.2, 5.7 e 6.2.
• Com o módulo de controlo 5.7, pode operar dois semeadores pneumáticos em paralelo. Encontrará em seguida uma descrição geral das funções de cada módulo de controlo.
• PS 120 M1 • PS 200 M1 • PS 300 M1 • PS 500 M2 • PS 800 M1
O módulo de controlo 5.2 é ideal para utilização com os seguintes PS:
MÓDULO DE CONTROLO 6.2
• Todas as funções do módulo de controlo 5.2
e ainda:
• Operação através de ecrã tátil a cores • Invólucro robusto em alumínio
• Banco de sementes (armazenamento de testes de calibração)
• Pré-dosagem automática
• Indicação de velocidade de rotação no caso do soprador hidráulico (com sensor opcional de velocidade de rotação do soprador) • Possibilidade de atualização através de pen
USB e da Internet
• Regulação e monitorização eletrónicas dos eixos de semeador
• Ajuste eletrónico do débito durante a atividade
• Esvaziamento
• Teste de calibração automático (apenas peso!)
• Teste de calibração: Possibilidade de apresentação em kg/ha e grãos/m² • Calibração da velocidade
• Gestão de cabeceiras (em ligação com o sensor de guindaste)
• Adaptação automática do débito à
velocidade de deslocação (em conjunto com os sensores de velocidade)
• Monitorização de dispositivo (em conjunto com os sensores da máquina como o
monitor de pressão e um sensor de nível em cada eixo de semeador)
• Pré-dosagem
• Teste de calibração direto na máquina (em conjunto com o botão de calibração) • Regulação do soprador elétrico
• Controlo independente de até dois eixos de semeador e um soprador elétrico
• Contador de horas totais e horas diárias • Contador de hectares totais e hectares
diários
• Seleção de idiomas diferentes
FUNÇÕES
FUNKTIONEN
FORNECIMENTO COM KIT DE ACESSÓRIOS
• Módulo de controlo 6.2
• Cabo de 1,5 m para alimentação elétrica de uma tomada de 3 polos até ao módulo de controlo
• Suporte para módulo (RAM com bola C, RAM com ventosa C)
• Manual de instruções
• Módulo de controlo 5.7
• Cabo de alimentação elétrica AP 8 m • Fusível suplente
• Suporte para módulo (RAM com bola C, RAM com ventosa C) • Manual de instruções • PS 120 M1 • PS 200 M1 • PS 300 M1 • PS 500 M2 • PS 800 M1 Utilização paralela de • PS 120 M1 • PS 200 M1 • PS 300 M1 • PS 500 M2 • PS 800 M1
O MÓDULO TOUCH
Wenn Sie zwei pneumatische Sägeräte parallel und unabhängig voneinander betreiben wollen, ist die Steuerung 5.7 die optimale Wahl für Sie. Hierzu benötigen Sie zusätzlich ein Adapterkabel1 für die
Verwendung von zwei PS.Das Steuermodul ist kompatibel mit jeglicher Sensorik.
Achten Sie bei gemeinsamer Verwendung von zwei PS mit elektrischem Gebläse auf Schwankungen bei der Luftleistung!
O módulo de controlo 6.2 é ideal para utilização com os seguintes PS:
O módulo de controlo 5.7 é ideal para utilização com os seguintes PS:
MÓDULO DE CONTROLO 5.7
1 Não incluído no kit de acessórios
FORNECIMENTO COM KIT DE ACESSÓRIOS
O MÓDULO TOUCH
O módulo de controlo 6.2 distingue-se pela facilidade de manuseamento, o grande ecrã tátil a cores e o invólucro de alumínio de elevada qualidade. O menu é concebido para a operação intuitiva com símbolos claros.
Permite-lhe também, por exemplo, a pré-dosagem automática de sementes e a criação de um banco de sementes.
fb-Flex20-fb • Mistura de sementes• Cereais • Tremoço• Ervilhaca • Ervilha• Feijão Flex40 • Mistura de sementes• Cereais • Tremoço• Ervilhaca • Ervilha• Feijão
TIPO IMAGEM DOSEAMENTO FIÁVEL DAS SEGUINTES SEMENTES
fb-f-fb-fb • Mostarda • Phacelia
G-G-G • Erva
fb-fv-fv-fb • Trevo • Agrião
fb-fb-ef-eb-fb • Papoila
fb-efv-efv-fb • Colza
f-f-f-f • Erva • Mostarda • Agrião
GB-G-GB • Trigo mourisco • Rabanete-oleaginoso
EIXOS DE SEMEADOR
Uma vantagem dos semeadores pneumáticos APV é a grande variedade de eixos de semeadores.
EQUIPAMENTO DE SÉRIE
No âmbito de fornecimento de todos os semeadores pneumáticos incluem-se os seguintes eixos de semeadores.
OUTROS EIXOS DE SEMEADOR
É possível adquirir os seguintes eixos de semeador como acessório.
EIXOS FLEXÍVEIS
Para a aplicação de misturas de sementes e grande sementes, utilize os eixos flexíveis.
„Para a aplicação de misturas de
sementes, recomendo o eixo flexível.
O material flexível adequa-se na
perfeição à distribuição de sementes
grandes e irregulares.“
Johannes Lehninger, Gestor de produto na APV
Recomendamos um tipo de soprador diferente para cada âmbito de utilização. Os sopradores distiguem-se pela capacidade de emissão de ar, pelos requisitos de ligação (elétrico, hidráulico ou tomada de força) e pelo preço.
• Em princípio, é possível equipar o PS 120-500 com os três tipos de soprador: soprador elétrico,
soprador hidráulico e com o soprador com tomada de força. Recomendamos que siga os conselhos da nossa equipa de vendas ou parceiros comerciais sobre a adequabilidade de cada soprador para a sua utilização.
• Para o PS 800, disponibilizamos de série um soprador hidráulico ainda mais potente.1
Encontrará abaixo uma descrição geral das funções de cada soprador.
SOPRADORES ELÉTRICOS
2O soprador elétrico é a variante de base. Este é adequado para a distribuição em faixas reduzidas. A vantagem do soprador elétrico é que não necessita de nenhuma ligação hidráulica.
SOPRADORES HIDRÁULICOS
Se a capacidade de emissão de ar do soprador elétrico for demasiado reduzida, o soprador hidráulico é a escolha certa. É adequado também para distribuição em grandes faixas ou para grandes débitos.
Pressão máx. necessária: 180 bar
Quantidade de óleo máx. necessária: 38 l / min
SOPRADOR COM TOMADA DE FORÇA
Tal como o soprador hidráulico, o soprador com tomada de força oferece também uma grande capacidade de emissão de ar para a distribuição em grande faixas. O soprador com tomada de força é a alternativa nos casos em que não pode utilizar um soprador hidráulico.
SOPRADORES
1 Devido aos requisitos especiais do PS 800 M1, aqui é apenas possível a utilização do soprador hidráulico. 2 O soprador elétrico é um potente soprador duplo.
LARGURA MÁX. DA FAIXA TRATADA 6 m 7 m 12 m 12 m 12 - 24 m COMPRIMENTO MÁXIMO DE TUBO 4 m 8 m 10 m 14 m SEMEADOR ADEQUADO PS 120 - 500 com soprador elétrico PS 200 - 500 com soprador hidráulico PS 200 - 500 com soprador hidráulico com distribuidor em Y PS 800 com soprador hidráulico PS 800 com equipamento especial1
1 Contacte a nossa equipa de vendas
FAIXA TRATADA
UMA QUESTÃO DE POTÊNCIA
A faixa tratada pelo semeador pneumático depende da potência do soprador, do tipo de sementes distribuídas e do número de saídas de tubos. Para aumentar as saídas de tubos, oferecemos duas possibilidades.
A DUPLICAÇÃO COM DISTRIBUIDORES EM Y
Com distribuidores em Y, é possível duplicar o número de saídas. Monte o distribuidor na horizontal perto do defletor. Os tubos para o distribuidor em Y devem ter, pelo menos, 1 m de comprimento e ser o mais retos possível.
O distribuidor em Y é adequado se
• Pretende aumentar as saídas do seu semeador pneumático existente.
• Procura uma variante económica do aumento de saídas, mantendo-se flexível. • Não exige uma distribuição lateral exata.
Se pretende distribuir as sementes com a habitual precisão APV com o dobro das saídas, recomendamos o „PS para aplicações especiais“.
„Sabia que o comprimento e a
disposição correta do tubo influencia
significativamente os resultados da
distribuição?
Preparei uma tabela para sua
orientação.“
Serviço de apoio ao cliente APV
PS PARA APLICAÇÕES ESPECIAIS
O „PS para aplicações especiais“ aumenta as saídas de tubos do seu PS. A aquisição é apenas possível na compra de um novo PS, uma vez que todo o semeador se adequa à extensão de saídas. Assim, garantimos um doseamento exato e uma melhor distribuição lateral.
AS SUAS VANTAGENS
• Os PS 120-500 são disponibilizados com 9-16 saídas • No PS 800 duplicamos as saídas de 16 para 32
• Distribuição lateral de sementes precisa em grandes faixas tratadas • Disposição precisa das sementes
• Doseamento direto de sementes em até 16 relhas (PS 120-500) ou até 32 relhas (PS 800) • Personalização: Todos os componentes do PS são adaptados às saídas aumentadas na fábrica
da APV
• Tubagem simples
• Mantêm-se todos os padrões de qualidade
AVISO
O semeador pneumático para aplicações especiais
• não é adequado para sementes grandes e pesadas (por ex., ervilhas, feijões).
• só pode adquirir-se na compra de semeadores novos, uma vez que é montado diretamente na fábrica da APV.
Beneficie dos nossos conselhos na compra para outros âmbitos de utilização.
ACOPLADOR RÁPIDO
Separe e una as saídas sem recurso a ferramentas e de forma rápida adaptando o PS a diferentes dispositivos de trabalho do solo. A sua vantagem: Rápida
adaptação a outras máquinas e dispositivos.
SENSORES PARA A GESTÃO DE CABECEIRAS
Quando levanta a sua máquina, este sensor transmite a informação ao módulo de controlo1. Os eixos
de semeador param e arrancam automaticamente quando a máquina se encontra pronta para utilização novamente.
Pode optar pelos seguintes sensores, de acordo com as suas necessidades: • Sensor de guindaste braço de suporte superior
• Sensor de guindaste chassi
• Sensor de guindaste interruptor de puxar • Sensor de guindaste indutivo
SENSORES DE VELOCIDADE
Os sensores de velocidade transmitem a sua velocidades ao módulo de controlo1. Com base nesta
informação, o controlo adequa o débito automaticamente à velocidade de deslocação. Pode optar pelos seguintes sensores, de acordo com as suas necessidades:
• Sensor GPSa
• Sensor de radar MX 35 • Sensor de roda
• Cabo de sinal de 7 polosl
SENSORES
De modo a poder utilizar todas as funções do seu semeador pneumático, oferecemos-lhe uma vasta seleção de sensores como acessórios.
A seleção do sensor correto depende de vários fatores. Beneficie do aconselhamento dos nossos peritos, de modo a poder escolher o sensor adequado.
1 São necessários módulos de controlo 5.2, 5.7 ou 6.2 2 É necessário o módulo de controlo 6.2
SENSORES PARA MONITORIZAÇÃO DO DISPOSITIVO
Disponibilizamos sensores de máquina, como o sensor de nível e o sensor de velocidade de rotação do soprador. Estes permitem-lhe trabalhar confortavelmente.
• O sensor de nível informa-o quando o reservatório de sementes ficar vazio.
• O sensor de velocidade de rotação para soprador hidráulico2 verifica continuamente a
correta velocidade do soprador hidráulico para a sua utilização.
OUTROS ACESSÓRIOS
BOTÃO DE CALIBRAÇÃO
Fixe o botão de calibração com o íman integrado na posição que pretende. A sua vantagem: Executa o teste de calibração e o esvaziamento diretamente
na máquina.
CALHA DE ESCOAMENTO MOVÍVEL COM TUBO
A calha de escoamento movível com tubo simplifica o teste de calibração e o esvaziamento do reservatório PS em locais de difícil acesso.
A sua vantagem: Teste de calibração simples.
SENSOR DE NÍVEL
O sensor de nível dispara no módulo de controlo sempre que se encontra uma quantidade reduzida de sementes no depósito. A sua vantagem: É avisado
atempadamente de que deve inserir mais sementes.
KIT DE CONVERSÃO COLZA
Para um doseamento exato de sementes pequenas ou finas. A sua vantagem:
Consiga um melhor resultado de distribuição com sementes finas, como a colza.
O suporte é fixo no suporte transversal que fica mais atrás no dispositivo de trabalho do solo. O semeador pode ser montado aqui. A sua vantagem:
Utilize o seu distribuidor mesmo que não exista espaço para montagem no dispositivo de trabalho do solo.
Este kit permite-lhe montar numa máquina de preparação de solo antiga, uma plataforma que inclui escada. A sua vantagem: aceder facilmente ao seu
semeador.
KIT DA PLATAFORMA MODULAR
OUTROS ACESSÓRIOS
SENSOR DE VELOCIDADE DE ROTAÇÃO DO SOPRADOR PARA SOPRADOR
HIDRÁULICO
O kit de acessórios constitui a parte mais importante da montagem do PS num outro dispositivo de trabalho do solo. A sua vantagem: Não tem de desmontar
e voltar a montar sempre estas peças.
KIT DE ACESSÓRIOS PARA PS COM 2.º DISPOSITIVO DE TRABALHO DO
SOLO
Com este sensor, a velocidade de rotação do soprador hidráulico é indicada no módulo de controlo 6.2. A sua vantagem: Pode verificar se se encontra sempre
definida a velocidade de rotação correta consoante o âmbito de aplicação.
DESGASEIFICADOR AIR GUARD
Devido ao formato tipo ciclone, o desgaseificador consegue uma desgaseificação ótima de sementes ou granulado. A sua vantagem: Para uma saída segura.
MONTAGEM E KIT DA PLATAFORMA UNIVERSAIS
O suporte de módulo de controlo pode ser montado num suporte de moleiro (cano) existente. A sua vantagem: Fixe o seu módulo de controlo de forma
ideal no seu trator.
SUPORTE DE MÓDULO DE CONTROLO
DE UTILIZADOR A EMPRESÁRIO
Para Jürgen Schöls, foi claro desde o início que o seu coração batia pela agricultura. Foi por isso que assumiu a atividade agrícola de família e a mantém até hoje. Como agricultor e artesão, desenvolveu em 1997 o seu distribuidor de disco simples. Reconheceu que a sua otimização tinha potencial e fundou a APV – Technische Produkte GmbH.
As primeiras máquinas APV foram produzidas manualmente pelo jovem empresário. Hoje este emprega 150 pessoas. Toda a empresa trabalha sob o mesmo lema: TUDO É POSSÍVEL! Dar, dar sempre mais: daí resultará algo de bom! É inquestionável que esta empresa dinâmica não considera nada como adquirido e otimiza os produtos existentes.
“O agricultor moderno utiliza a tecnologia APV na sua exploração agrícola.“
Visão do diretor, CEO
Mais informações disponíveis na nossa página www.apv.at.
HISTÓRIA DA EMPRESA
Detalhes da publicação
APV - Technische Produkte GmbH, diretor: Ing. Jürgen Schöls (CEO), Markus Alschner (CFO) ZENTRALE, Dallein 15, 3753 Hötzelsdorf, Áustria, marketing@apv.at, www.apv.at, UID: ATU 5067 1107 Fotos: Werksfotos (© APV) Conceito e texto: Liane Wöchtl, M.A. (Mash Marketing Sharing eU), Ing. Christian Karrer Design gráfico: Jürgen Undeutsch, M.A. (Undeutsch Media eU), Sonja Exl Avisos legal de género: todos os nomes pessoais são de género neutro.
APV - Technische Produkte GmbH
ZENTRALE, Dallein 15, AT - 3753 Hötzelsdorf Tel.: +43 (0) 2913 / 8001 office@apv.at www.apv.at Elisabeth MESSMANN Tel.: +43 (0) 2913 / 8001-434 elisabeth.messmann@apv.at
Informações sem garantia, reserva-se o direito a erros de impressão e alterações. Todas as imagens são simbólicas.
