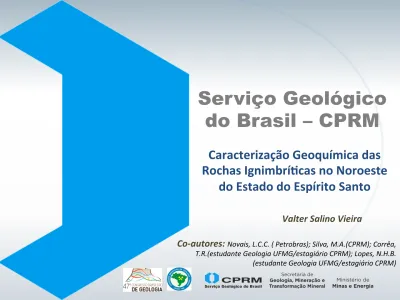

Caracterização  Geoquímica  das

Rochas  Ignimbrí:cas  no  Noroeste

do  Estado  do  Espírito  Santo

Valter  Salino  Vieira

Co-­‐autores:  Novais,  L.C.C.  (  Petrobras);  Silva,  M.A.(CPRM);  Corrêa,   T.R.(estudante  Geologia  UFMG/estagiário  CPRM);  Lopes,  N.H.B.

(estudante  Geologia  UFMG/estagiário  CPRM)

Serviço Geológico do Brasil – CPRM

Silva  et  al.  (2005)

SISTEMA  OROGÊNICO  MANTIQUEIRA  HÁ  560  Ma

O  Orógeno

Araçuaí

 é  o  componente

 mais  setentrional

 desse  sistema

Serviço Geológico do Brasil – CPRM

•  MAPA GEOLÓGICO DO ESPÍRITO SANTO – ESCALA - 1:400.000 ( Vieira et al, 2013

Mapa    Geológico  lançado  no  SIMEXMIN-­‐Ouro  Preto/maio/2014

Ignimbritos  e   rochas

piroclas3cas  de   composição

riolí3ca    a  dací3ca     Pedro  Canário

Serviço Geológico do Brasil – CPRM

Detalhe  das  áreas  onde   foram  cartografadas  as   rochas  piroclás3cas,   mostrando  os  pontos  de   afloramentos  da

Formação  Abrolhos  (Eab)   Grupo  Espirito  Santo   62-­‐42Ma  –Ar/Ar

Recorte  do  Mapa  Geológico  do  Estado  do  Espírito  Santo,    esc.  1:400.000,  Vieira  et  al.  2013)

Datações  Ar/Ar  em  três  grãos  analisados    nas   margens  do  Rio  São  Mateus,  deram  do

Eopaleozóico:  um  de  429.7  ±3.0  Ma  e  um  feldspato   perT3co  de  474.3  ±1.0  Ma.  Um  grão  máfico  deu   uma  boa  idade  de  69.4  ±1.3  Ma,  indicando  que  o     cenário  poderia  ser  uma  erupção  explosiva

ignimbrí:ca  que  incorporou  materiais  de  idades   diferentes  (  informação  verbal  de  Novais,  set/2014)

Serviço Geológico do Brasil – CPRM

Histórico

a)  Primeiro  trabalho:  Novais  L.C.C,  Zelenka  T,  Szatmari  P,  Motoki  A,Aires  J.R,  Tagliari  C.V   -­‐  nov/2007/maio/2008-­‐  BGP,  v16.  Pela  primeira  vez  é  no3ciada  a  ocorrência  de  rochas   ignimbrí3cas  na  porção  norte  da  Bacia  do  Espírito  Santo

b)Segundo  trabalho:    Motoki  A,  Novais  L.C.C,  Sichel  S.E,  Neves  J.L.P,  Aires  J.R.  2007.  Bol.   Geociências  UNESP,  v.26.  Descreve  rocha  piroclás3ca  félsica  originada  de  erupção

subaquá3ca  na  Bacia  sedimentar  do  Espírito  Santo.

c)  Terceiro  Trabalho:    Gomes  N.S,  Suita  M.T  F.  maio/nov.2010  -­‐  BGP,  v18.  Aborda  a   ocorrência  de  vulcanismo  bimodal  de  idade  Terciária  na  Bacia  de  Mucuri.  Assinala  de   forma  pontual  a  ocorrência  de  rochas  vulcânicas  intermediárias  e  ácidas  em  um  mapa   (modificado  de  Sobreira  e  França  -­‐  BGP,  v14,  2006)  que  mostra  a  geometria  do

Complexo  de  Abrolhos

d)  Quarto  Trabalho  -­‐  Riccomini  &  Lucy  Sant'ana  .  RBG  2001.  Cimentação  hidrotermal   em  depósitos  sedimentares  paleogênicos  do  rin  con3nental  do  sudeste  do  Brasil:

Mineralogia  e  relações  tectônicas..    A  Fm.  Resende  é  análoga  da  Rio  Doce,  inclusive  no

ambiente  sedimentar  e  em  idade.

Serviço Geológico do Brasil – CPRM

Mapa  de  Sobreira  e  França,  2006  que   mostra  a  geometria  do  Complexo  de   Abrolhos  ,    modificado  por  Gomes  &   Suita  (2010).

As  setas  azuis  indicam  as  rochas   vulcânicas  ácidas  no  con3nente.

Serviço Geológico do Brasil – CPRM

DADOS  DE  CAMPO

Porção  superior  visualiza-­‐se  a  transição  da  rocha  fresca  para     um  solo  de  composição  areno-­‐argilosa  e  caulinizado.     ponto  VS-­‐123B

Afloramento  mostrando  contato  entre

 o  Grupo  Espirito  Santo  (Fm.  Abrolhos,  com  fácies     vulcânica  na  base  sobreposta  por  fácies

vulcanoclás3cas  e  sedimentares)  e  o  Grupo  Barreiras.   Local:  Km  18  da  BR  101,  07  Km  após  Pedro  Canário,   ES,  sen3do  ao  sul.  Ponto  VS-­‐71

Serviço Geológico do Brasil – CPRM

Ignimbrito  com  cerca  de  3  m  de  espessura     exibindo  disjunção  colunar  próximo  à  margem     do  Rio  São  Mateus.  Ponto  VS-­‐122

Amostra  do  ignimbríto  de  composição  dací3ca     a  riolí3ca-­‐  Fazenda  Boa  Vista.  Ponto  VS-­‐123

 Vista  do  afloramento  de  ignimbrito,  situada  na    BR-­‐101,  a  8  km  a  norte  de  Pedro  Canário.   Ponto  VS-­‐69

Rocha  ignimbrí3ca  de  composição  riolí3ca,    situada  na  Fazendo  Boa  Vista.  Ponto  VS-­‐123A.

Serviço Geológico do Brasil – CPRM

Afloramento  mostrando  depósito  de  ground-­‐

surge,  evidências  de  fluxo  piroclás3co  na

margem  esquerda  do  Rio  São  Mateus.  Foto:   Luiz  C.  C.  Novais,  2011.

Coluna  litoestra3gráfica  de  componentes   vulcânicos  situados  na  margem  esquerda   do  Rio  São  Mateus.  Novais  in

Universidade  Nacional  de  Salta-­‐Argen3na   (2007).

Serviço Geológico do Brasil – CPRM

Dados  Petrográficos

Fotomicrografias  do  tufo  ignimbrí:co  da   Fm.  Abrolhos  -­‐  Grupo  Espírito  Santo.     A)  amostra  VS-­‐123,  nicóis  //,  aumento  de

10x;  B)  amostra  VS-­‐122,  nicóis  //,   aumento  10x;  C)  amostra  VS-­‐123,   nicóis  //,  aumento  de  10x;  D)  amostra   VS-­‐123,  nicóis  X,  aumento  de  10x;  E)

amostra  VS-­‐123A,  nicóis  X,  aumento  de   4x;  F)  amostra  VS-­‐123A,  nicóis  X,

aumento  2x.  V=vidro;  qz=quartzo;

m=matriz  cons3tuída  de  material  vítreo   de  granulação  muito  fina;  fd=feldspato;   kfd=feldspato  potássico;  px=piroxênio.

Seta  vermelha=corrosão  do  quartzo  por   vidro  ou  matriz  vítrea;  seta

azul=possíveis  shards  recristalizadas.

Serviço Geológico do Brasil – CPRM

Distribuição  dos  ignimbritos   do  Grupo  Whakamaru  na   região  central  de  North   Island,  Nova  Zelândia,   mostrando  os  principais   membros  ignimbrí3cos:

Whakamaru,  Manunui,

Rangitaiki,  Te  Whai3  e  os  do   Grupo  Peroa  Range  (PRG),   aflorando  em  superwcie.    A   área  fonte  do  Grupo

Whakamaru,  segundo   proposta  de  Wilson  et  al.   (1986)  está  assinalada  pelas   linhas  tracejadas.  Geologia   segundo  Healy  (1964),  Hay   (1967)  e  Grindley  (1960).   Modificado  de  Brown   (1994).

      Correlação

Grupo  Whakamaru

Serviço Geológico do Brasil – CPRM

Localização  das  amostras  de  ignimbritos  da   Formação  Abrolhos-­‐  Grupo  Espírito  Santo   (losangos  azuis)  e  de  ignimbritos  do  Grupo   Whakamaru  (quadrados  vermelhos),  segundo   Eward  (1982).

diagrama  de  classificação  de  rochas  vulcânicas   para  amostras  da  Formação  Abrolhos  -­‐  Grupo   Espírito  Santo  (quadrados  vermelho)  e

amostras  de  ignimbritos  do  Grupo  Whakamaru,   Nova  Zelândia  (triângulos  verde),  segundo

Winchester  &  Floyd  (1977).

Serviço Geológico do Brasil – CPRM

Diagrama  de  discriminação  tectônica   segundo    Gorton  &  Schandl  (2000).

Ignimbritos  de  São  Mateus,  ES  =   Losangos  em  azul  e  ignimbritos  do   Grupo  Whakamaru,  Nova  Zelândia  =   quadrados  em  vermelhos.  margens   con:nentais  a:vas  (ACM);  zonas  vulcânicas   intraplaca  (  WPVZ);  basaltos  intraplaca  (WPB)

Diagrama    AFM  (Irvine  &  Baragar,  1971)   indicando  o  caráter  toleií:co    para  os

ignimbritos  da  Formação  Abrolhos,  Grupo   Espírito  Santo  (triângulos  em  vermelho)    e   calcio-­‐alcalino  para  os    ignimbritos  do  Grupo   Whakamaru,  Nova  Zelândia  (círculos

amarelos).

Serviço Geológico do Brasil – CPRM

S

a

m

p

le

/N

a

k

a

m

u

ra

,

1

9

7

7

Curvas de elementos terras raras, normalizados para condrito usando

valores de Nakamura (1977), para amostras de ignimbritos da Fm. Abrolhos ( discos e triâgulos) e de ignimbritos do Grupo Whakamaru,

Nova Zelândia (quadrados)

GPS-­‐80   GPS-­‐81   La   Ce   Enriquecimento   em  ETRL   Moderada  Depleção   em  ETRP   Enriquecimento   em  La  -­‐200  a   300  vezes  a  dos   condritos   Moderada   depleção   das  ETRP   em   relação  as   ETRL   indica   fonte   mantélica

Serviço Geológico do Brasil – CPRM

S

a

m

p

le

/M

O

R

B

Padrões geoquímicos normalizados para condritos de ignimbritos riolíticos da Fm. Abrolhos - Grupo Espírito Santo (discos e triâgulos) e de ignimbritos riolíticos do Grupo Whakamaru, Nova Zelândia ( quadrados) normalizados para MORB (Eve nsen, 1983)

GPS-81

GPS-80

As  amostras   mostram

enriquecimento   de  LILE  (Ba,  Rb,   K  e  Th)  em   relação  aos   HFSE  (Nb,  Zr,  Ti)     Fraca  a   moderada   depleção  de   Nb

Ocorre  uma  forte   depleção  de  Sr  e

Ti,  sugerindo   fracioamento  do   plagioclásio.

CONCLUSÕES

Serviço Geológico do Brasil – CPRM

Complexo  Abrolhos

Mapa  de  Sobreira  &   Franca,  2005  ,  in.

Gomes  &  Suita,  2010

Rio  São  Mateus

Rio  Itaúnas

Bandeamento  de  fluxo  e  variação  brusca  de  granulometria

ARENITOS  TUFÁCEOS  RESERVATÓRIOS   BACIA  DO  ESPÍRITO  SANTO.

TEXTURAS DE FLUXO

Fluxo  Magmá3co

Serviço Geológico do Brasil – CPRM

Ao  Geólogo  Inácio  de  Medeiros  Delgado  (  Ex-­‐DEGEO/CPRM),  que  me  convidou  para   realizar  a  integração  Geológica  do  Mapa  Geológico  do  Estado  do  Espírito  Santo  em  set/ 2010.

Ao  Geólogo  Reginaldo  Alves  dos  Santos,  atual  DEGEO/CPRM,  que  vem  apoiando  os   trabalhos    de  integração  Geológica  do  Mapa  Geológico  do  Estado    do  Espírito  Santo.   Ao  GEREMI  e  SUREG/BH.

À  Diretoria  da    CPRM,  principalmente  com  quem  tenho  mais  contato  :  Dr.  Roberto   Ventura  Santos  e  Dr.  Manoel  Barreqo  da  Rocha  Neto.

 Agradecemos  ao  colega  Luiz  Carlos  Chaves    Novais  (  Petrobras-­‐Vitória)    por  ter  me  lavado

aos  afloramentos  da  Fazenda  Boa  Vista,  sem  os  quais  seria  impossível  chegar  aos  dados   geoquímicos  apresentados.

Valter  Salino  Vieira,  DSc

Pesquisador  em  Geociências   [email protected]
