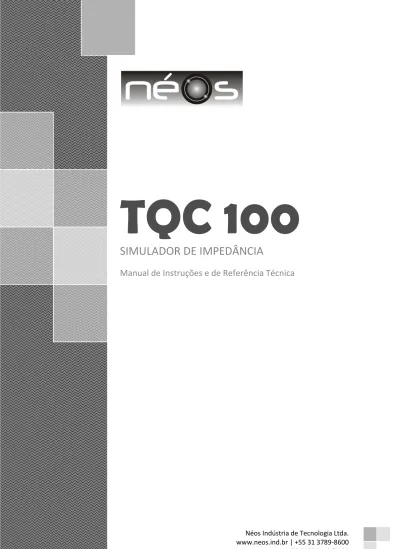

TQC 100
SIMULADOR DE IMPEDÂNCIA
Índice
Siglas, Símbolos, Termos e Definições ... 4
Cuidados Gerais ... 5 TQC100 ... 6 Apresentação ... 6 Equipamento ... 6 VISTA FRONTAL ... 6 CABOS DE CONEXÃO ... 7 Utilização ... 7 Instruções de uso ... 7 Especificações técnicas ... 8
Rede Autorizada de Serviços ... 9
Termo de Garantia ... 9
Índice de Figuras
Figura 1: Equipamento - Vista frontal ... 6Siglas, Símbolos, Termos e Definições
Sigla, Símbolo, Termo Definição
Atenção/Cuidado: Indica condições que podem afetar adversamente o TQC100, dispositivo em teste ou o operador.
Dispositivo em teste Equipamento eletromédico no qual será executado o ensaio
Curto Curto-circuito
Curto-Circuito
É a passagem de corrente elétrica acima do normal em um circuito, devido à redução abrupta da impedância deste. Normalmente, o curto-circuito provoca danos no circuito elétrico em que ocorre e no elemento que causou a redução de impedância.
Placa de Retorno
Eletrodo neutro conforme a norma da ABNT IEC 60601-2-2: Requisitos particulares para a segurança básica e
desempenho essencial de equipamentos cirúrgicos de alta frequência e acessórios cirúrgicos de alta frequência.
Placa de Paciente
Eletrodo neutro conforme norma ABNT IEC 60601-2-2: Requisitos particulares para a segurança básica e
desempenho essencial de equipamentos cirúrgicos de alta frequência e acessórios cirúrgicos de alta frequência.
Cuidados Gerais
UTILIZAÇÃO DO TQC100
O TQC100 deve ser utilizado somente por pessoal qualificado, como técnicos, engenheiros clínicos ou biomédicos, ou por usuários com experiência equivalente e dotados de treinamento adequado. A equipe responsável por sua operação deve ler integral e previamente este manual. Qualquer dúvida ou eventualidade, contate a Néos. A Néos não se responsabiliza por quaisquer danos causados devido à utilização errônea do equipamento.
RISCO DE CURTO (DANO DO CIRCUITO INTERNO)
Não aplique qualquer tipo de tensão nas Entradas de Placa Retorno (Figura 1: Equipamento - Vista frontal - 1).
CONSERVAÇÃO E LIMPEZA DO EQUIPAMENTO
Nunca coloque objetos pesados sobre o TQC100 e nem o exponha à umidade, água ou qualquer mistura líquida. Mantenha em locais planos e longe de extremidades, para evitar quedas.
Quando realizar a limpeza do equipamento, utilize pano macio e limpo, levemente umedecido com água e sabão neutro. Nunca utilize álcool, abrasivos ou qualquer produto que não seja água e sabão neutro. Nunca deixe que nenhum tipo de líquido entre em contato com as partes internas do TQC100.
REPAROS E CONSERTOS
Sempre procure os serviços autorizados para reparos e consertos. Caso esteja dentro do prazo, a garantia será cancelada se o TQC100 sofrer manutenção ou reparo por um profissional não autorizado pelo fabricante. O aparelho também perde a garantia em caso de rompimento do lacre. Nunca confie sua manutenção a pessoas não autorizadas.
DESCARTE
Ao ser descartado, o TQC100 deve ser encaminhado ao fabricante ou para locais destinados ao descarte de eletroeletrônicos designados pelas autoridades locais. Ele deve ser descartado separadamente do lixo comum.
TQC100
Apresentação
O TQC100 é um simulador de impedância utilizado para realizar ensaio de impedância do paciente em unidades eletrocirúrgicas. É um equipamento eletrônico portátil de Engenharia Clínica, que simula impedância de 0Ω a 999Ω.
Equipamento
VISTA FRONTAL
Figura 1: Equipamento - Vista frontal
Legenda Descrição
1 Entrada Placa de Retorno: Bornes para conexão dos cabos de conexão 2 Chave Rotativa x100: Seleciona carga de 100Ω a 900Ω, passos de 100Ω 3 Chave Rotativa x10: Seleciona carga de 10Ω a 90Ω, passos de 10Ω 4 Chave Rotativa x1: Seleciona carga de 1Ω a 9Ω, passos de 1Ω
CABOS DE CONEXÃO
Os Cabos de Conexão (Figura 2: Cabos de Conexão) são 2 cabos longos utilizados para conectar o dispositivo em teste no Simulador de Impedância TQC100. Uma de suas extremidades deve ser conectada em uma das entradas para conexão de placa paciente da unidade eletrocirúrgica. Já a outra extremidade deve ser conectada a um dos bornes da Entrada da Placa de Retorno (Figura 1: Equipamento - Vista frontal – 1).
Figura 2: Cabos de Conexão
Utilização
Instruções de uso
1. Posicione as chaves rotativas (Figura 1: Equipamento - Vista frontal – 2,3 e 4) para posição a 0 (zero).
2. Conecte os Cabos de Conexão (Figura 2: Cabos de Conexão):
2.1. Uma de suas extremidades deve ser conectada em uma das entradas para conexão de placa paciente da unidade eletrocirúrgica.
2.2. A outra extremidade deve ser conectada a um dos bornes da Entrada da Placa de
Retorno (Figura 1: Equipamento - Vista frontal – 1).
3. Ligue o dispositivo em teste.
4. Incremente a chave rotativa com passos de 1Ω até que o dispositivo em teste acione o alarme sonoro e visual.
Especificações técnicas
CARACTERÍSTICAS GERAIS Peso 270 gramas Dimensão Altura: 35 cm Largura: 100 cm Profundidade: 140 cmCondições de operação Temperatura 0 a 40ºC
Umidade relativa do ar 0 a 95% (sem condensação)
IMPEDÂNCIA Precisão ±1% Faixa 0Ω a 999Ω Resolução 1Ω Potência 1 W Corrente máxima 100 mA
Rede Autorizada de Serviços
A verificação, ajustes e calibrações devem ser realizados por empresas credenciadas pela Néos, utilizando de equipamentos de medição rastreáveis a padrões metrológicos reconhecidos internacionalmente.
Para saber o endereço e o telefone da assistência técnica autorizada mais próxima, entre em contato com Néos Indústria de Tecnologia LTDA.
Telefone: 55-31-3789-8600 Website: www.neos.ind.br
Termo de Garantia
A Néos Indústria de Tecnologia LTDA. fornece garantia limitada para o JAU130, juntamente com seus acessórios.
O período de garantia ocorre a partir da data da emissão da nota fiscal de venda referente ao equipamento adquirido, com identificação obrigatória de modelo e número de série. A garantia se aplica somente aos produtos adquiridos no Brasil, dentro dos seguintes prazos, contados a partir da emissão da nota:
1. 90 (noventa) dias, conforme a legislação brasileira voltada ao consumidor. 2. Adicionalmente à garantia legal, a Néos concede mais 270 (duzentos e setenta)
dias para o aparelho TQC100.
Caso o Produto ou seus acessórios apresentem problemas, o consumidor deve entrar em contato com Néos Indústria de Tecnologia LTDA., pelo telefone 55-31-3789-8600 ou pelo site www.neos.ind.br, para obter informações sobre as Assistências Técnicas Autorizadas.
A Néos não arcará com as despesas de transporte, frete, seguro e outros dispêndios, caso o produto tenha que ser enviado à Assistência Técnica. Tais custos são de responsabilidade do cliente.
A garantia é limitada à troca, reparo e mão de obra, a critério do fabricante, para partes que apresentem defeito ou não atendam às especificações publicadas. Mantenha sempre a nota fiscal original contendo todos os dados, pois ela é a comprovação da origem do aparelho e será imprescindível para a realização dos serviços necessários.
A Garantia limitada fornecida pela Néos não cobre:
2. Danos decorrentes do uso indevido e/ou impróprio, em desacordo com o Manual de Instruções ou que não tenham sido originados ou causados por ação ou omissão da Néos;
3. Danos causados por mau uso entendido como - mas não se limitando a -
manipulação equivocada, riscos, quedas, acidentes, derramamento de líquidos e/ou alimentos, exposição à umidade ou a condições climáticas extremas, corrosão e oxidação no produto ou seus componentes;
4. Produtos que apresentem o número de série ilegível, raspado, danificado, apagado, alterado e/ou retirado;
5. Alterações, modificações e/ou reparos realizados por terceiros que não são oficialmente credenciados pela Néos como Assistência Técnica Autorizada;
6. Produtos que não apresentem peças e/ou componentes originais;
7. Produtos e componentes que tenham sido danificados por violação e/ou rompimento de gabinetes, lacres e peças, ou que tenham sido danificados pela utilização de peças e componentes não originais;
8. Defeitos causados por problemas no abastecimento de energia elétrica;
