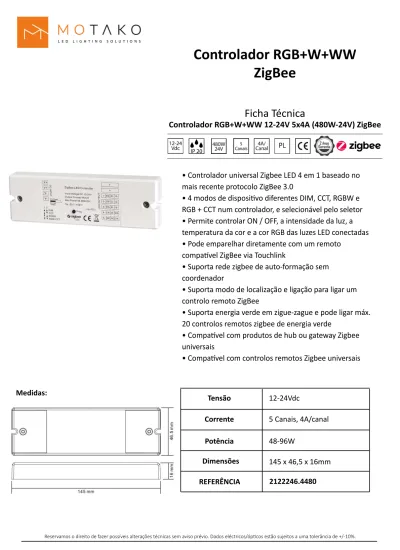

Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
Corrente Tensão Dimensões 145 x 46,5 x 16mm 2122246.4480 12-24Vdc 48-96W 5 Canais, 4A/canal Potência REFERÊNCIA Medidas:
• Controlador universal Zigbee LED 4 em 1 baseado no mais recente protocolo ZigBee 3.0
• 4 modos de disposi!vo diferentes DIM, CCT, RGBW e RGB + CCT num controlador, e selecionável pelo seletor • Permite controlar ON / OFF, a intensidade da luz, a temperatura da cor e a cor RGB das luzes LED conectadas • Pode emparelhar diretamente com um remoto
compa"vel ZigBee via Touchlink
• Suporta rede zigbee de auto-formação sem coordenador
• Suporta modo de localização e ligação para ligar um controlo remoto ZigBee
• Suporta energia verde em zigue-zague e pode ligar máx. 20 controlos remotos zigbee de energia verde
• Compa"vel com produtos de hub ou gateway Zigbee universais
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
Funcionamento:1. Faça a ligação de acordo com o esquema de conexão corretamente. Desligue e ligue o disposi!vo após o modo de disposi!vo ser selecionado, para que o modo selecionado possa ser a!vado.
2. Este disposi!vo ZigBee é um recetor sem fios que se comunica com uma variedade de sistemas compa-#veis com ZigBee. Este recetor recebe e é controlado por sinais de rádio sem fio do sistema ZigBee compa#vel.
3. Emparelhamento de rede Zigbee através do coordenador ou hub (adicionado a uma rede Zigbee): Etapa 1: remova o disposi!vo da rede zigbee anterior, se já !ver sido adicionado. Caso contrário, o emparelhamento falhará. Consulte a "Redefinição de fábrica manualmente".
Etapa 2: No seu controlador ZigBee ou na interface do hub, escolha adicionar o disposi!vo de iluminação e entre no modo de emparelhamento conforme as instruções do controlador.
Etapa 3: Ligue novamente o disposi!vo para configurá-lo no modo de emparelhamento de rede (a luz conectada pisca duas vezes lentamente). O modo de emparelhamento de rede dura 15seg (entra no modo touchlink após 15seg). Após o tempo limite, repita esta etapa.
Etapa 4: a luz conectada piscará 5 vezes e permanecerá acesa; o disposi!vo aparecerá no menu do controlador e poderá ser controlado pela interface do hub ou do controlador.
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
4. TouchLink para um Zigbee Remote Etapa 1:
. Método 1: Pressione rapidamente o botão “Prog” (ou ligue novamente o disposi!vo)
4 vezes para iniciar o comissionamento do Touchlink (dura 180seg) imediatamente em qualquer altura. Após o tempo limite, repita esta etapa.
. Método 2: volte a ligar o disposi!vo, o comissionamento Touchlink será iniciado após 15seg, se não for adicionado a uma rede em zigbee, tempo limite de 165seg. Ou inicie imediatamente se já !ver sido adicionado a uma rede, o tempo limite 180seg. Quando o tempo limite expirar, repita a etapa.
Etapa 2: coloque o controlo remoto ou o painel de toque a 10 cm do disposi!vo de iluminação. Etapa 3: defina o controlo remoto ou o painel de toque no comissionamento Touchlink,
consulte o manual do controlo remoto ou do painel de toque correspondente para saber como. Etapa 4: Deve haver indicação no controlo remoto para o link bem-sucedido e a luz conectada piscará duas vezes.
Nota:
1) Diretamente TouchLink (ambos não adicionados a uma rede ZigBee), cada disposi!vo pode-se conectar a um controlo remoto.
2) TouchLink, depois de ambos adicionados a uma rede ZigBee, cada disposi!vo pode vincular no máximo 30 controlos remotos.
3) Para o Hue Bridge e o Amazon Echo Plus, adicione o controle remoto e o disposi!vo à rede primeiro e depois o TouchLink.
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
5. Removido de uma rede Zigbee por meio da interface do coordenador ou do hub
6. Restauração de fábrica manualmente
Passo 1: Pressione brevemente a tecla “Prog.” por 5 vezes con!nuamente ou ligue novamente o disposi!-vo por 5 vezes con!nuamente, se a tecla “Prog.” não es!ver acessível.
Etapa 2: a luz conectada pisca 3 vezes para uma redefinição bem-sucedida. Nota:
1) Se o disposi!vo já es!ver na configuração padrão de fábrica, não haverá indicação quando a fábrica for reiniciada novamente.
2) Todos os parâmetros de configuração serão redefinidos após o disposi!vo ser redefinido ou removido da rede.
7. Redefinição de fábrica através de um controlo remoto Zigbee (Touch Reset)
Etapa 1: Ligue novamente o disposi!vo para iniciar o TouchLink Commissioning, com tempo limite de 180 segundos, repita esta etapa.
Etapa 2: coloque o controlo remoto ou o painel de toque a 10 cm do disposi!vo de iluminação.
Etapa 3: defina o controlo remoto ou o painel de toque no procedimento de Redefinição por toque para redefinir o disposi!vo; consulte o manual do controle remoto ou do painel de toque
No seu controlador ZigBee ou na interface do hub, escolha excluir ou redefinir o disposi!vo de iluminação conforme as instruções. A luz conectada pisca 3 vezes para
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
correspondente para saber como.
Etapa 4: deve haver indicação no controlo remoto e a luz conectada pisca 3 vezes para que a redefinição seja bem-sucedida.
8. Modo Localizar e Vincular
Etapa 1: Pressione rapidamente o botão “Prog.” 3 vezes (ou ligue novamente o disposi"vo - no iniciador - 3 vezes) para iniciar o modo Localizar e Vincular (a luz conectada pisca lentamente) para localizar e vincular o nó de des"no, 180 segundos de tempo limite, repita o passo.
Etapa 2: Defina o controlo remoto ou o painel de toque (nó de des"no) no modo de localização e ligação e habilite-o para encontrar e ligar o iniciador. Consulte o manual correspondente do controlo remoto ou do painel de toque.
Etapa 3: Deve haver indicação no controlo remoto ou no painel de toque, de que ele liga o disposi"vo com sucesso e pode controlá-lo.
Nota: Verifique se o disposi"vo e o controlo remoto ou o painel de toque já foram adicionados ao mesmo hub do Zigbee.
9. Aprendendo com um controle remoto Zigbee Green Power
Etapa 1: pressione brevemente o botão “Prog.” 4 vezes (ou ligue novamente o disposi"vo 4 vezes) para iniciar o modo Aprendizado (a luz conectada pisca duas vezes), o tempo limite de 180 segundos e repita o passo.
Etapa 2: Coloque o controle remoto verde no modo Aprendizado, consulte o manual.
Etapa 3: a luz conectada piscará duas vezes para indicar uma aprendizagem bem-sucedida. Então o controlo remoto pode controlar o disposi"vo.
Nota: Cada disposi"vo pode aprender o max. 20 zigbee controlo remoto verde. 10. Exclua “Learning” de um controlo remoto Zigbee Green Power
Etapa 1: Pressione rapidamente o botão “Prog.” 3 vezes (ou ligue novamente o disposi"vo 3 vezes) para começar a excluir o modo de aprendizagem (a luz conectada pisca lentamente), o tempo limite de 180 segundos e repita o passo.
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
Etapa 3: a luz conectada piscará 4 vezes para indicar a exclusão bem-sucedida.
11. Configure uma rede Zigbee e adicione outros disposi"vos à rede (não é necessário coordenador) Etapa 1: pressione brevemente o botão “Prog.” 4 vezes (ou ligue novamente o disposi"vo 4 vezes) para permi"r que o disposi"vo configure uma rede zigbee (a luz conectada pisca duas vezes) para descobrir e adicionar outros disposi"vos, intervalo de 180 segundos, repe"r o passo.
Etapa 2: Coloque outro disposi"vo ou controlo remoto ou painel de toque no modo de emparelhamento de rede e emparelhe com a rede.
Etapa 3: Emparelhe mais disposi"vos e controlos remotos à rede, como gostaria.
Etapa 4: vincule os disposi"vos adicionados e os controles remotos através do Touchlink para que os disposi"vos possam ser controlados pelos controlos remotos.
Nota:
1) Cada disposi"vo adicionado pode vincular e ser controlado por no máx. 30 controlos remotos adicionados.
2) Cada controlo remoto adicionado pode conectar e controlar no máx. 30 disposi"vos adicionados. 12. Clusters ZigBee suportados pelo disposi"vo são os seguintes:
Clusters de entrada
• 0x0000: Basic • 0x0003: Iden"fy • 0x0004: Groups • 0x0005: Scenes • 0x0006: On/off • 0x0008: Level Control • 0x0300: Color Control • 0x0b05: Diagnos"cs
Clusters de saída • 0x0019: OTA 13. OTA
O disposi"vo suporta atualização de firmware através do OTA e adquirirá novo firmware do controlador ou hub zigbee a cada 10 minutos automa"camente.
Controlador RGB+W+WW
ZigBee
Ficha Técnica
Controlador RGB+W+WW 12-24V 5x4A (480W-24V) ZigBee
Verifique se os seletores estão na posição, para o modo RGB + CCT, como mostrado no esquema acima.
Verifique se os seletores estão na posição, para o modo RGBW, como mostrado no esquema acima.
