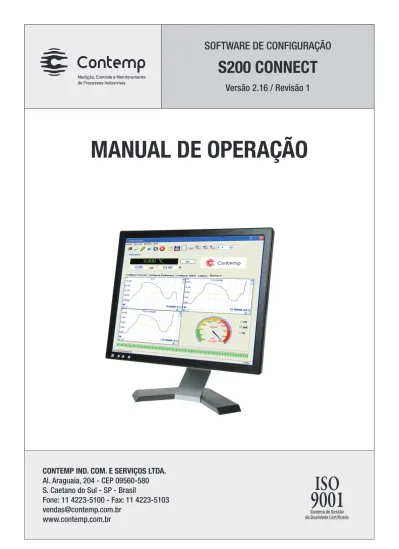

SOFTWARE DE CONFIGURAÇÃO
S200 connect
Versão 2.16 / Revisão 1
MAnUAL De oPeRAÇÃo
conteMP InD. coM. e SeRVIÇoS LtDA. Al. Araguaia, 204 - CEP 09560-580 S. Caetano do Sul - SP - Brasil
ÍNDICE
1. OBJETIVO ... 4
2. ESCOPO ... 4
3. REQUISITOS MÍNIMOS DO COMPUTADOR ... 4
4. S200 CONNECT ... 4 4.1 INICIANDOOSOFTWARE ... 4 4.2 CONFIGURANDOOSOFTWARE ... 6 4.3 OPERANDOOSOFTWARE ... 7 4.3.1 LOCALIZANDO O TRANSMISSOR ... 7 4.3.2 RESETANDO O TRANSMISSOR ... 8 4.3.3 PARANDO A COMUNICAÇÃO ... 8 4.3.4 RESTABELECENDO A COMUNICAÇÃO ... 9
4.3.5 REALIZANDO UMA LEITURA ... 9
4.4 CONFIGURANDOOTRANSMISSOR ... 10 4.4.1 CORRENTE ... 10 4.4.2 ENTRADA E SAÍDA ... 12 4.4.3 HART ... 14 4.5 CALIBRANDOOTRANSMISSOR ... 16 4.6 MONITORANDOOTRANSMISSOR ... 16
5. AJUDA ... 21 5.1 SOBRE ... 21 6. SAINDO DO S200 CONNECT ... 21
1. OBJETIVO
Instruir o usuário do software S200 CONNECT configurá-lo e operá-lo corretamente, fornecendo condições para a execução do software de forma estável e segura, auxiliando na configuração dos transmissores de temperatura e explicando com detalhes os passos a serem seguidos para a concretização de uma ação.
2. ESCOPO
Apresentar e explicar as funcionalidades do software de forma simples e objetiva, através da utilização de figuras e exemplos, desde a fase de configuração do software até a configuração de recursos específicos e monitoramento.
3. REQUISITOS MÍNIMOS DO COMPUTADOR
• Windows XP Professional / Vista / 7 (32 e 64 bits) • Pentium IV
• 256MB RAM • Porta USB
• Drive de CD-ROM
4. S200 CONNECT
Os transmissores de temperatura Contemp são fornecidos pré-configurados de fábrica, porém em algumas aplicações é necessário alterar alguns parâmetros para adequar seu funcionamento à aplicação e monitorar as variáveis aquisitadas. Para realizar essas configurações e medições, a Contemp disponibiliza o software S200 CONNECT.
Antes de iniciar o software S200 CONNECT, é necessário realizar a instalação elétrica da alimentação/loop de corrente, e do meio de comunicação USB ou HART, conforme manual do transmissor/configurador.
ATENÇÃO: Ao trafegar dados pela porta de comunicação USB dos transmissores de temperatura, pode-se ocorrer variação na corrente de retransmissão.
4.1 INICIANDO O SOFTWARE
Para iniciar o software S200 CONNECT, coloque o CD contendo o software S200 CONNECT na unidade leitor de CD-ROM.
Execute o software S200 CONNECT, clicando com o botão esquerdo do mouse sobre o ícone S200 CONNECT.
1 – Ícone do software
Em seguida será exibida a tela principal do S200 CONNECT com todos os parâmetros em branco.
4.2 CONFIGURANDO O SOFTWARE
Para configurar o idioma, clique com o botão esquerdo do mouse sobre o menu “Ambiente” e em seguida sobre o item “Idioma”.
Então selecione umas das duas opções, Inglês ou Português, o idioma padrão é o Português.
3 – Configurando o idioma
Para configurar a porta de comunicação, clique com o botão esquerdo do mouse sobre o menu “Ambiente” e em seguida sobre o item “Porta de Comunicação”.
Então selecione o número da porta COM de comunicação, onde se encontra o dispositivo a ser configurado. O software identifica automaticamente as portas de comunicação disponíveis.
4.3 OPERANDO O SOFTWARE
4.3.1 LOCALIZANDO O TRANSMISSOR
Estando a porta de comunicação devidamente configurada (vide item 4.2), clique com o botão esquerdo do mouse sobre o menu “Operação” e em seguida sobre o item “Procurar Transmissor”, ou sobre o ícone “Procurar Transmissor” na barra de ferramentas.
5 – Acesso a operação Localizar Transmissor
O software realizará automaticamente uma varredura de endereços, procurando o transmissor de temperatura conectado ao computador, através dos configuradores modelos D211 ou D221.
6 – Progresso da operação Localizar Transmissor
Ao fim da operação a seguinte tela é apresentada, informando o número de endereço do transmissor de temperatura localizado.
4.3.2 RESETANDO O TRANSMISSOR
Caso as alterações realizadas nos parâmetros do transmissor não entrem em vigor instantaneamente, pode-se reinicializar o software do transmissor, sem a necessidade de se desligar/ligar a fonte de alimentação externa.
Para isso clique com o botão esquerdo do mouse sobre o menu “Operação” e em seguida sobre o item “Resetar Transmissor”, ou sobre o ícone “Resetar Transmissor” na barra de ferramentas.
8 – Acesso a operação Resetar Transmissor
4.3.3 PARANDO A COMUNICAÇÃO
Caso outro software necessite utilizar a porta de comunicação que está em uso pelo
software S200 CONNECT, pode-se liberar temporariamente a conexão.
Para isso clique com o botão esquerdo do mouse sobre o menu “Operação” e em seguida sobre o item “Parar Comunicação”, ou sobre o ícone “Parar Comunicação” na barra de ferramentas.
4.3.4 RESTABELECENDO A COMUNICAÇÃO
Caso a comunicação tenha sido parada, com o intuito de liberar a porta de comunicação, ao retornar a utilização do software S200 CONNECT é necessário restabelecer a comunicação.
Para isso clique com o botão esquerdo do mouse sobre o menu “Operação” e em seguida sobre o item “OnLine”, ou sobre o ícone “Conectar ao Transmissor” na barra de ferramentas.
10 – Acesso a operação OnLine/Restabelecer Comunicação
4.3.5 REALIZANDO UMA LEITURA
Estando o transmissor devidamente localizado, clique como botão esquerdo do mouse sobre o botão “Ler”, localizado na área Valor Atual, para realizar uma leitura do sinal de entrada.
Ao concluir a leitura do sinal de entrada, os campos corrente de retransmissão (mA) e porcentagem de corrente de retransmissão serão atualizados.
4.4 CONFIGURANDO O TRANSMISSOR
4.4.1 CORRENTE
12 – Aba Configurar Corrente
Ajuste D/A, Ajusta a corrente de saída do transmissor, de modo a retransmitir a
mesma corrente medida por um amperímetro externo ligado em série com o loop de corrente, eliminado a diferença entre o valor lido pelo amperímetro e os valores indicados no transmissor e no software.
Estando o transmissor devidamente localizado, os seguintes passos devem ser seguidos:
1 – Pressione o botão “Ler”, que se encontra ao lado do campo 1° Corrente, o transmissor automaticamente regulará uma corrente de 4mA.
2 – Digite na caixa de texto, correspondente a 1° Corrente, o valor lido pelo amperímetro. 3 - Pressione o botão “Ler”, que se encontra ao lado do campo 2° Corrente, o transmissor automaticamente regulará uma corrente de 20mA.
4 – Digite na caixa de texto, correspondente a 2° Corrente, o valor lido pelo amperímetro. 5 – Pressione o botão “Atualizar”
Após alguns segundos o transmissor retornará a operar normalmente.
13 – Ajuste da Corrente
Corrente do Loop Fixa, regula uma determinada corrente no Loop, auxiliando a
manutenção, troca do sensor (pois a indicação de falhas não é realizada) e teste do transmissor.
Estando o transmissor devidamente localizado, os seguintes passos devem ser seguidos:
1 – Selecionar um dos valores de corrente predefinidos (3.8mA, 4.0mA, 8.0mA, 12.0mA, 16.0mA, 20.0mA, 20.5mA), ou digitar qualquer outro valor na caixa texto, após selecionar a opção “Outro Valor”.
2 – Pressionar com o botão esquerdo do mouse sobre o botão “Enviar”.
A partir desse instante o transmissor irá retransmitir a corrente fixa configurada, por tempo ilimitado, até que se pressione o botão “Sair”, retornando ao funcionamento normal.
4.4.2 ENTRADA E SAÍDA
15 – Aba Configurar Parâmetros
Modo de Trabalho, apenas disponível nos transmissores que possuam duas entradas
distintas de sensor.
Configuração do Sensor, configura o sensor de entrada utilizado, assim como o
ajuste de Offset.
Estando o transmissor devidamente localizado, os seguintes passos devem ser seguidos:
1 – Pressionar com o botão esquerdo do mouse sobre o botão “Ler”, para obter a configuração atual do transmissor.
2 – Selecione o tipo do sensor no campo “Sensor 1”.
3 – Selecione a quantidade de fios utilizados na ligação (caso selecionado sensor do tipo termoresistência).
16 – Configuração da Entrada
Configuração da Saída, configura o intervalo de valores, zero e span, utilizado para o
cálculo da corrente a ser retransmitida, a unidade de engenharia referência para temperatura, e a corrente de indicação de falha / alarme.
17 – Configuração da Saída
Zero, valor base mínimo utilizado para o cálculo da corrente a ser retransmitida
Span, valor base máximo utilizado para o cálculo da corrente a ser retransmitida
Obs.: Se o valor base mínimo (Zero) for maior que o valor base máximo (Span), e ambos estiverem dentro da faixa de trabalho do transmissor, a corrente do loop (retransmissão) operará de modo inverso, ou seja, de 20 a 4mA.
Unid., unidade de engenharia referência para temperatura (°C, K ou F)
Alarme, valor da corrente regulada no loop de corrente ao indicar falhas (3,6mA ou 22mA)
Obs.: os campos Tela, Decimal e Damp Time são apenas pertinentes aos modelos de transmissores que possuam display de interface.
4.4.3 HART
18 – Aba Configurar HART
Informação, contem informações sobre o transmissor com comunicação HART, todos
os campos podem ser editados pelo usuário, obedecendo a restrição de quantidade de caracteres (Data – DD/MM/AAAA, TAG – 8 caracteres, Descritor - 16 caracteres, e Mensagem - 32 caracteres).
Short Address, corresponde ao endereço do transmissor na rede HART, podendo ser configurado de 0 a 15.
Estando o transmissor devidamente localizado, os seguintes passos devem ser seguidos:
1 – Pressionar com o botão esquerdo do mouse sobre o botão “Ler”, localizado na área de Informações do transmissor HART.
2 – Digitar o novo endereço no campo “Modificar HART Short”.
3 - Pressionar com o botão esquerdo do mouse sobre o botão “Atualizar”, localizado logo abaixo do campo “Modificar HART Short”.
Obs.: em uma rede HART com topologia multidrop, os transmissores devem conter endereços distintos.
20 – Short Address HART
Long Address, corresponde ao DEVICE ID, podendo ser configurado com até 6
dígitos (apenas números).
Estando o transmissor devidamente localizado, os seguintes passos devem ser seguidos:
1 – Pressionar com o botão esquerdo do mouse sobre o botão “Ler”. 2 – Digitar o novo endereço no campo.
4.5 CALIBRANDO O TRANSMISSOR
A calibração da corrente de retransmissão não está disponível, porém pode-se obter resultado semelhante através do parâmetro Ajuste D/A (vide 4.4.1).
4.6 MONITORANDO O TRANSMISSOR
Para iniciar um monitoramento, os seguintes passos devem ser seguidos: 1 - Localizar o transmissor de temperatura (vide 4.3.1)
2 - Configurar o intervalo de aquisição
3 - Selecionar/iniciar o modo de monitoramento (PV, Corrente, Percentual, ou simultâneos).
Abrir arquivo LOG, abre arquivo LOG de extensão tdd, gerado pelo S200 CONNECT.
23 – Janela abrir arquivo LOG
Salvar arquivo LOG, salva os dados aquisitados em arquivo LOG extensão tdd.
24 – Janela salvar arquivo LOG
Obs.: para Abrir e Salvar arquivos LOG é necessário que o software não esteja aquisitando dados (realizando LOG), para isso pare a comunicação através do botão “Parar Comunicação”, na barra de ferramentas.
Mostrar dados LOG, exibe uma tabela na lateral esquerda do gráfico, informando Hora, Valor e Unidade dos dados aquisitados.
25 – Monitoramento com exibição dos dados aquisitados
Monitorar PV, inicia / continua a aquisição de valores do processo (tensão,
Monitorar Corrente, inicia / continua a aquisição de valores da corrente no loop em unidade de mA.
27 – Monitoramento de Corrente
Monitorar Percentual, inicia / continua a aquisição de valores da corrente no loop
Monitorar PV, Corrente e Percentual, inicia / continua a aquisição de valores do processo (PV), Corrente e Percentual de Corrente simultaneamente.
29 – Monitoramento do Percentual de Corrente
Intervalo de Aquisição, configura o intervalo de aquisição dos dados (2s, 4s,
5. AJUDA
5.1 SOBRE
Clicando com o botão esquerdo do mouse sobre o menu “Ajuda” e em seguida sobre o item “Sobre”, serão exibidas informações sobre o software S200 CONNECT.
30 – Sobre
6. SAINDO DO S200 CONNECT
Para sair do software S200 CONNECT clique com o botão esquerdo do mouse sobre o menu “Arquivo”, e em seguida sobre o item “Sair”.
