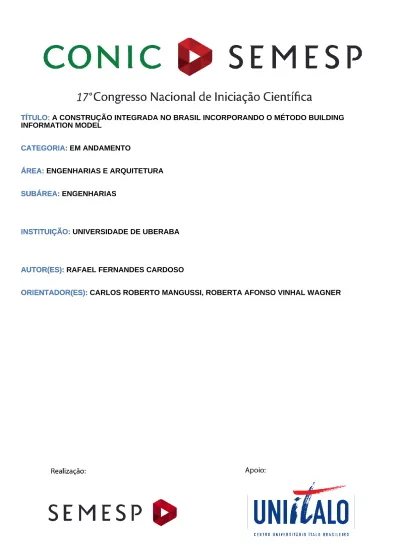

TÍTULO: A CONSTRUÇÃO INTEGRADA NO BRASIL INCORPORANDO O MÉTODO BUILDING INFORMATION MODEL
TÍTULO:
CATEGORIA: EM ANDAMENTO CATEGORIA:
ÁREA: ENGENHARIAS E ARQUITETURA ÁREA:
SUBÁREA: ENGENHARIAS SUBÁREA:
INSTITUIÇÃO: UNIVERSIDADE DE UBERABA INSTITUIÇÃO:
AUTOR(ES): RAFAEL FERNANDES CARDOSO AUTOR(ES):
ORIENTADOR(ES): CARLOS ROBERTO MANGUSSI, ROBERTA AFONSO VINHAL WAGNER ORIENTADOR(ES):
RESUMO
A ineficiência sustentável, quantitativa e qualitativa na execução de processos construtivos na área da Engenharia Civil, se deve principalmente à fragmentação projetual. Num projeto pretende-se, principalmente, visualizar as tarefas a serem executas e prever problemas. Mas com um processo e projeto fragmentado e ineficiência tecnológica utilizados no método convencional de construção, os problemas são identificados apenas no canteiro de obras, ou até mesmo após ser executada. As consequências de um projeto mal qualificado podem ser graves, pois envolvem problemas jurídicos, multas, atritos e até mesmo mortes.
Em países desenvolvidos o tempo de projeção é maior que o de execução, pois o planejamento adequado leva ao resultado pretendido sem problemas que interfiram na qualidade do edifício. Estima-se que nos Estados Unidos a incorporação do método de modelagem conhecido com “Building Information Model” (BIM) esteja presente em 71% dos projetos de construção civil. Mas no Brasil, poucos tem acesso à informação sobre essa metodologia que é a solução para os problemas enfrentados por arquitetos, engenheiros, empreiteiros e construtores.
Por meio desta pesquisa científica pretendemos compreender a metodologia “Building Information Model” e introduzi-la ao mercado da engenharia civil. Através de levantamentos de teses, dissertações, artigos de periódicos especializados e livros compreenderemos o método construtivo para qualificar e quantificar uma casa em duas dimensões através do software AutoCad 2D e MsProject. No segundo ano, planejaremos a mesma construção incorporando a metologia BIM por meio de softwares como Revit e 3dsMax.
A análise de dados quantitativos e qualitativos comprovará a eficiência do método estudado.
INTRODUÇÃO
As perdas na construção civil são relacionadas, na maioria dos casos,
com o desperdício de material. Podem ser caracterizadas também como:
execução de tarefas desnecessárias, o uso exagerado de equipamentos e
excesso de mão de obra. No Brasil, essas perdas chegam a somar 30%
(FORMOSO et al., 1996). Essas perdas são fatores que comprometem a
qualidade do edifício, atrasam o prazo na execução da obra e geram gastos
desnecessários.
Em 1982 a Organização Mundial da Saúde reconheceu a Síndrome do
Edifício Doente como uma doença causada pelo ambiente onde o ser humano
vive. A saúde e o bem-estar estão ligados diretamente com a qualidade do
edifício. Portanto a fase de projeção e compatibilização do ambiente a ser
construído merece muita atenção.
A visualização da obra na fase projetual, permite corrigir erros, simular
situações reais e quantificar de modo preciso. Na manhã do dia 21/04/2016
houve um desabamento num trecho da ciclovia Tim Maia, que matou duas
pessoas. Segundo o engenheiro civil e conselheiro do Crea-RJ, Eulálio:
O problema é que não foi previsto no projeto essa força excepcional porque a onda levantou a ponte. Acho que foi uma falha de projeto. Só tem uma viga central praticamente, então, não tem resistência para o momento. São dois apoios, ele não
conseguiu suportar esse esforço de rotação, devido a onda que bateu. Foi falha de concepção do projeto. Não foi previsto no projeto, deveria ter sido.
Outro grave acidente na construção civil ocorreu por falhas projetuais. Em São Paulo, dia 12/01/2007 uma cratera formou-se no canteiro de obras da expansão do metrô da linha amarela. Sete pessoas morreram soterradas.
O laudo aponta onze causas para o acidente, ao menos oito levam ao erro projetual. Uma das causas é o aprofundamento de uma rampa, não prevista no projeto, que aumentou a exposição das paredes dos túneis (PORTAL DE NOTÍCIAS DA GLOBO, 2008).
Se examinarmos todas as causas de acidentes nas obras, certamente iremos nos deparar com a falha projetual. Num processo fragmentado de planejamento cada departamento faz uma parte da proposta, dificultando a comunicação entre equipes e causando problemas de incompatibilidade projetual. Quando um projeto integra todas as partes, sendo elas: arquitetônico, estrutural, elétrico e hidráulico, as falhas de compatibilização são claramente mostradas através de softwares com a plataforma BIM, facilitando a solução do problema no escritório antes que ao canteiro de obras prejudicando o cronograma e o orçamento.
A metodologia Building Information Model é visivelmente mais acessível, permite planejar áreas de armazenamento de materiais, acessos ao canteiro, dimensiona o fluxo de mão de obra, avalia e simula as condições propostas (NAKAMURA, 2014).
O investimento para a implantação desse método torna-se acessível pelos benefícios oferecidos. Ganhos quantitativos e qualitativos já foram documentados por empresas como a Odebrecht Realizações Imobiliárias. Segundo Nakamura (2014, p.4) os benefícios encontrados pelas construtoras Odebrecht e Camargo Corrêa foram:
- Informações mais acessíveis e com atualizações sincronizadas entre escritório e canteiro;
- Maior agilidade para a tomada de decisão pela equipe de planejamento;
- Melhor rastreabilidade do controle da qualidade, que antes era feito em papel;
- Agilidade na extração de quantitativos;
- Possibilidade de visualização do processo executivo;
- Maior assertividade no planejamento e rapidez nas revisões de projeto.
Para prevenir acidentes na construção civil é preciso investimento em novas tecnologias que simulem situações a serem calculadas e que forneçam dados precisos. O método parametrizado BIM, é a solução para as falhas técnicas projetuais.
OBJETIVOS
Esta pesquisa tem como objetivo compreender a importância da prototipagem digital para a Engenharia Civil e seus segmentos. Na fundamentação teórica é explicitado como a indústria da Arquitetura Engenharia e Construção no Brasil é ineficiente e como a adoção da tecnologia da informação nos projetos podem minimizar estes problemas.
Dentre os objetivos específicos temos o de projetar um edifício realizando a integração projetual do método Building Information Model (BIM) e seus respectivos Softwares, e comparar os métodos construtivos, convencional e BIM, utilizando desta metodologia para a integração dos projetos e seus respectivos dados quantitativos e qualitativos.
METODOLOGIA
Nesta pesquisa será feito um estudo bibliográfico referente ao BIM (modelagem
da informação da construção).
Analisaremos a viabilidade da implantação da plataforma BIM, estabelecendo
um comparativo na elaboração do Projeto no AutoCAD e na plataforma BIM
(Revit). Após realizar a comparação, determinaremos assim os benefícios da
plataforma BIM e as dificuldades da sua implantação na elaboração de projetos
construtivos. Realizaremos o levantamento quantitativos e qualitativos de
materiais que serão gerados manualmente a partir do projeto gerado no
AutoCAD, através de uma planilha do Excel. Estabeleceremos um comparativo
entre a planilha a gerada na plataforma BIM. Observaremos qual planilha
apresentará a relação mais completa de materiais para a execução do projeto.
RESULTADOS
Projeto de arquitetura, engenharia e construção de uma edificação, inteiramente
integrado por meio da modelagem da informação da construção, bem como o
seu respectivo projeto convencional em desenho assistido por computador
(CAD) e suas tabelas de quantitativos de materiais e demais variáveis envolvidas
no processo de projeto.
CONCLUSÕES
No estudo do referencial teórico e da literatura atual referente ao tema da
Modelagem da Informação da Construção pode-se concluir que a indústria da
construção passa por uma nova mudança de paradigma desde a introdução dos
desenhos CAD nos projetos. A metodologia BIM é capaz de substituir
completamente os desenhos convencionais e ainda fornecer dados quantitativos
e qualitativos para os projetos. Isto garante uma qualidade maior para os
projetos, menor retrabalho e menos atrasos nas obras de engenharia, arquitetura
e construção.
