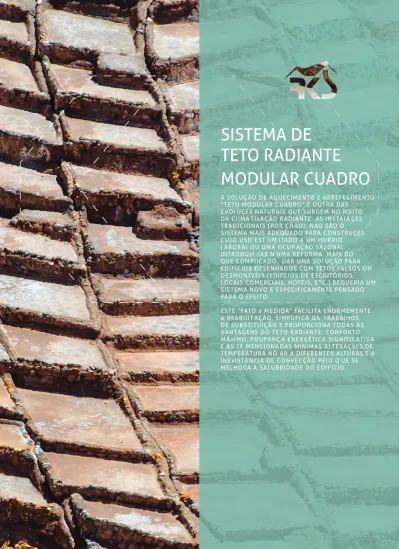

SISTEMA DE TETO RADIANTE MODULAR CUADRO

RKS ESPANHA CATÁLOgO TÉCNIC O

SISTEMA DE

TETO RADIANTE

MODULAR CUADRO

EVOl UÇES NATURAIS QUE SURGEM NO MBITO DA ClIMA TIzA ÇÃO RADIANTE. AS INSTAlA ÇES TRADICIONAIS (POR CHÃO), NÃO SÃO O SISTEMA MAIS ADEQUADO PARA CONSTRUÇES CUJO USO EST lIM ITADO A UM HORRIO l ABORAl OU UMA OCUP AÇÃO SAz ONAl. INTRODUzI-lAS N UMA REFORMA MAIS DO QUE COMPlICADO . DAR UMA SOl UÇÃO PARA EDIFÍCIOS DESENHADOS COM TETOS FALSOS OU DESMONTVEIS (EDIFCIOS DE ESCRITÓRIOS, l OCAIS COMERCIAIS, HÓTEIS, ETC.) REQUERIA UM SISTEMA NOVO E ESPECIFICAMENTE PENSADO PARA O EFEITO.

ESTE “FATO à ME DIDA” FACILITA ENORMEMENTE A REABIlIT AÇÃO, SIMPlIFICA OS TRABAlHOS DE SUBSTITUIÇÃO E PROPORCIONA TODAS AS VANTAGENS DO TETO RADIANTE: CONFORTO MÁxIMO, POUPANÇ A ENERGÉTICA SIGNIFICATIVA E AS JÁ MENCIONADAS MíNIMAS Al TERAÇõES DE TEMPERATURA NO AR A DIFERENTES ALTURAS E A INExISTê NCIA DE CONVECÇÃO PElO Q UE SE MELHORA A SALUBRIDADE DO EDIFÍCIO.

AQUECIMENTO E ARREFECIMENTO POR TETO RADIANTE

~

~

~

~

~

~

MODULAR CUADRO

O painel modelo CUADRO é válido para sistemas de aquecimento ou arrefecimento radiante e leva implementado o acabamento próprio de um teto desmontável. Este painel é fabricado com diversas composições para se ade-quar a requerimentos técnicos ou estéticos solicitados. Estes módulos apresentam um grande isolamento no seu reverso, mediante poliestireno expandido (EPS200) de 3 cm de espessura, ou mediante lã de rocha. Interiormente, tem embutido uma serpentina de tubos PE-Xa 8x1 ou 10x1.3 com uma separação de 5cm. Para otimizar o rendi-mento intercala-se uma lâmina de alumínio entre o tubo e o isolarendi-mento.

É apresentado com dois acabamentos fi nais:

- Lâmina de alumínio perfurado que melhora a difusão do calor - Painel de gesso laminado

Para outros acabamentos consultar disponibilidade.

Assim, e para o fecho das superfícies não radiantes, existem nestes mesmos acabamentos e medidas, painéis não funcionais (sem circuitos).

DESCRIÇÃO DOS MODEl OS

01

RKS CATÁLOGO TÉCNIC O

Infografi a da composição do painel modelo Cuadro Al-EPs radiante de 595 x 595 mm com os seus diversos componentes.

ESTRUTURA

Tubagem PE.Xa 8x1 Poliestireno expandido 3 cm/lã de rocha

lâmina de alumínio perfurada / pladur lâmina preformada de alumínio

CARACTERÍSTICA VALOR DECLARADO

EPs 200 EPs 200 là dE roCHA

classe E classe E A1 0,033 0,033 0,035 0,90 0,90 0,85 Cs(10) 200 Cs(10) 200 ds(N) 3% ds(N) 3% ds (TH) 1% Wl(T)3 Wl(T)3 Ws< 1,0Kg/m2 90-120 90-120 595 x 595 595 x 1195 45 45 Tipo resistência ao fogo Condutividade térmic W/(mKa ) resist ência érmic m2K/Wt a Compressão a 10% de deformação Estabilidade dimensional

Absorção de água

(EPs a longo prazo/ lã de rocha a curto prazo) Permeabilidade ao vapor de água m

CARACTERÍSTICAS DIMENSIONAIS Formato do painel (mm) Espessura do painel (mm) Peso do painel (kg) 4 8 DADOS TÉCNICOS DETAlHE D A SECÇÃO

02

03

RENDIMENTO DO SISTEMA

05

Seguidamente, podemos ver o gráfico relativo ao rendimento do nosso sistema de teto radiante, seja em modo de aquecimento ou em modo de arrefecimento. Neste são mostrados os diferentes valores de rendimento, ao variar a temperatura de funcionamento

RENDIMENTO DO SISTEMA DE TETO RADIANTE PARA AQUECIMENTO E ARREFECIMENTO

Os fatores que infl uenciam o rendimento de um sistema de climatização radiante por parede ou teto são: - Característica construtiva do sistema

- Orientação do ambiente a aquecer ou refrescar - Uniformidade das temperaturas das superfícies

- Diferença de temperatura entre as superfícies do ambiente (parede e teto) e controlo do ponto de rotura, para evitar o risco de formação de condensação

CÁLCULO DA TEMPERATURA DE FUNCIONAMENTO

AQUECIMENT

O

ARREFECIMENT

O

Rese termiche di pannelli radianti tubo 8*1

20

25

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

5

6

7

8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

θ [K]

q

[W

/m

]

Riscaldamento

Raffrescamento

RKS CATÁLOGO TÉCNIC O

O nosso sistema, graças ao seu desenho, é capaz de oferecer máximos rendimentos. A eleição e colocação estraté-gica dos seus componentes é um factor chave para poder alcançar a potência desejada. A integração do circuito, integrado no isolamento e com uma lâmina de alumínio interposta, impede que o calor se disperse até zonas em que não é necessário, e faça intercâmbio, como deve, com o ambiente a climatizar.

DISTRIBUIÇÃO DO CAl OR

Termografi a que mostra a dispersão do calor em modo

de arrefecimento. A negro os contornos da lâmina e do

tubo.

MODO DE ARREFECIMENT

O

DISTRIBUIÇÃO DO CAl OR EM AQUECIMENTO

DISTRIBUIÇÃO DO CAl OR EM ARREFECIMENTO

Termografi a que mostra a dispersão do calor em modo de aquecimento. A negro os contornos da

lâmina e do tubo. Composição do nosso painel cartão-gesso 1. Poliestireno expandido 2. lâmina de condução do calor 3. Tubagem 8x1 4. Painel de acabamento de cartão-gesso MODO DE A QUECIMENT O FIg ESQD A.

PARTICOLARE

INSTAlA ÇÃO DO SISTEMA

06

Além de diferenças na composição e estrutura dos próprios painéis, o nosso sistema distingue-se pela simplicidade com que se formam os diferentes circuitos (união hidráulica de módulos). Este trabalho faz-se mediante as uniões rápidas que fi cam totalmente ocultas. A sua montagem é tão fácil que não requer formação especial, nem obras de alvenaria, frequentes noutros sistemas.

O sistema baseou-se na termohidráulica patenteada da Pres Block. Esta permite-nos oferecer as melhores pres-tações em parâmetros como as perdas de carga, velocidade e fi abilidade nas ligações. O que se traduz em simplici-dade de união, funcionamento, equilíbrio dos circuitos (estejam montados em série ou paralelo) e a sua colocação em funcionamento.

FASES PARA INSTAlA ÇÃO DO SISTEMA

FIg 1

FIxAÇÃO DO COlETOR MODUlAR (NO TETO, PAREDE, OU ARMÁRIO DE COLETORES)

FIG 2-3

CRIAÇÃO DA ESTRUTURA DE SUPORTE SEGUNDO AS SEGUINTES FASES

Fixar o coletor do

sistema no teto ou na parede.

Fixar em volta da parede o perfi l angular (suporte em “l”). Este percorrerá o perímetro do teto e os possíveis extremos que fi carão suspensos.

uma vez terminado o perímetro, colocam-se os perfi s centrais com as suas ligações no teto. os nichos resultantes devem ter as medidas dos painéis 60x60 ou 60x120cms, salvo exceções

2 3

RKS CATÁLOGO TÉCNICO

33

FIG 6-7

FIxAÇÃO DOS PAIN ÉIS À ESTRUTURA E COlOCAÇÃO DA TUBAGEM DE ABASTECIMENTO E RETORNO

FIG 8-9

REAlIzAR ESTRIAS E CAlIBRA ÇÃO DO TUBO

FIG 10-11

INSERIR OS DISTRIBUIDORES (MINI-COlETORES) DAS TUBAGENS DE ABASTECIMENTO OU RETORNO

Fare esempio metodi di collegamenti - 1 soluzione 1

- 2 soluzione

Fare esempio metodi di collegamenti

FIG 12-13

Colocar e fi x ar o circuito (abastecimento e retorno com tubo multicamada isolado de 20mm) de cada via. Colocar os painéis radiantes sobre a estrutura de encastre, cada um em seu nicho. Para uma ligação mais precisa e segura das tubagens é necessário fazer estrias e calibração, como se indica na fi g ura. Inserir o tubo no distribuidor (uns 4 cm). Comprovar que a introdução do tubo está correta e que alcançou a profundidade necessária. Para tal, verifi car através do orifício do distribuidor, desenhado para o efeito, que o tubo chegou ao topo da peça situada dentro.

unir ao circuito de abastecimento e retorno cada um dos painéis através do distribuidor correspondente.

UNIÃO DOS PAINÉIS RADIANTES AOS DISTRIBUIDORES

9 7 8 6 10 12 11 13

111

FIG 18-19

uma vez efetuados todos os passos anteriores passaremos a fechar os nichos livres com os painéis de fecho (sem circuito), assegurando-nos que o resto das instalações que fi carão ocultas foram já terminadas

ANTES DE INTRODUZIR OS PAINÉIS DE FECHO (SEM CIRCUITO) FINALIZAR O RESTO DAS INSTAlA ÇõES QUE FICAM POR CIMA DO TET O, POR ExEMPl O, O SISTEMA ElÉTRIC O

FIG 14-15 distribuidores (mini-coletores) montados para alimentar painéis. Colocados no circuito de abastecimento e/ ou retorno. FIG 16-17 FIG.16 Base isolante do distribuidor. unir as diferentes vias de abastecimento e retorno ao coletor mediante ligações rápidas deslizantes.

lIGAÇÃO DOS CIRCUITOS DE ABASTECIMENTO E RETORNO AO COlETOR UNIR OS PAINÉIS RADIANTES AOS DISTRIBUIDORES

17 15

16 14

RKS CATÁLOGO TÉCNICO

É aconselhável que uma mesma via do coletor modular não agrupe mais de 15 painéis 60x60 (nas ligações entre um painel e outro deve manter-se um raio na curva do tubo não menor do que 5 vezes o diâmetro do tubo)

É aconselhável que uma mesma via do coletor modular não agrupe mais de 15 painéis 60x60 (nas ligações entre um painel e outro deve manter-se um raio na curva do tubo não menor do que 5 vezes o diâmetro do tubo)

ESQUEMA DE MONTAGEM EM SÉRIE

ESQUEMA DE MONTAGEM EM PARALELO

FI

g 21

FI
