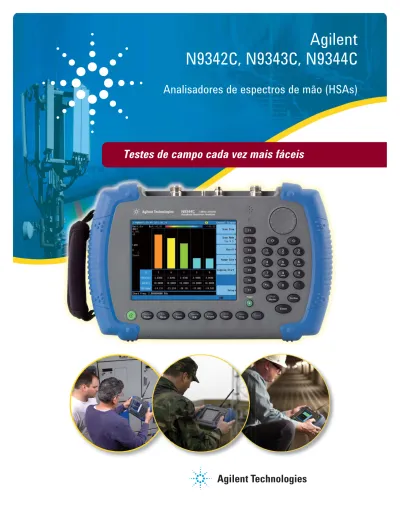

Agilent
N9342C, N9343C, N9344C
Analisadores de espectros de mão (HSAs)
N9344C
N9343C
N9342C
Faixa de frequência 1 MHz em 20 GHz 1 MHz em 13,6 GHz 100 kHz em 7 GHz Nível de ruído médio exibido(DANL) normalizado em 1 GHz -155 dBm -155 dBm -164 dBm Ruído de fase -89 dBc em 30 kHz -119 dBc em 1 MHz -89 dBc em 30 kHz -119 dBc em 1 MHz -89 dBc em 30 kHz -119 dBc em 1 MHz TOI 15 dBm 12 dBm 10 dBm
Tempo de varredura total < 0,9 s < 0,7 s < 0,4 s
Receptor e antena de GPS internos Sim Sim Sim
Planejador de tarefas Sim Sim Sim
Peso com bateria 3,6 kg 3,6 kg 3,6 kg
Dimensões (C x A x L) 318 x 201 x 69 (mm) 318 x 201 x 69 (mm) 318 x 201 x 69 (mm)
Duração da bateria 3,5 horas 3,5 horas 4 horas
A família de analisadores de espectros de mão N934xC
Os testes de campo agora ficarammais fáceis ... 3 Tenha os recursos de que você
precisa em um instrumento ideal para o trabalho de campo... 4 Confie nas medições feitas por um
instrumento de mão com desem-penho de bancada ... 5 Aumente a produtividade com o
planejador de tarefas ... 6 Características dos analisadores de espectros de mão N934xC ... 7 Instalação, verificação e manutenção
de sistemas de comunicação wireless ... 8 Identificando interferências ... 9 Monitorando sinais remotamente 10 Localizando fontes de sinais
inde-sejáveis ou inesperados ... 11 Estudo e mapeamento do local ... 12 Recursos de medição ... 13 Acessórios ... 15
Conteúdo
Sistemas de comunicação wireless estão por toda parte.
Os setores militares, industriais, de segurança pública,
de entretenimento, de tecnologias de transmissão até
a indústria médica dependem desses sistemas para
transferir informações estratégicas para onde elas são
necessárias. Manter esses sistemas em funcionamento
com um ótimo desempenho não é fácil – até agora.
Se você realiza testes de campo, a família de analisadores de espectros de mão (HSAs) N934xC da Agilent pode facilitar o seu trabalho. Eles têm os recursos que você precisa para operar em ambientes com condições rigorosas e o desempenho que lhe dá confiança na realização de suas tarefas. Os HSAs possi-bilitam que você automatize tarefas de rotina para economizar tempo e garantir resultados consistentes. Os testes de campo acabaram de ficar mais fáceis com os analisadores N9342C, N9343C e N9344C.
Para saber mais, visite www.agilent.com/find/hsa
Os testes de campo agora ficaram mais fáceis
● Tenha os recursos que você pre-cisa em um instrumento ideal para o trabalho de campo
● Confie nas suas medições com um instrumento de mão com desem-penho de bancada
● O aplicativo planejador de tarefas opcional reduz o tempo de configu-ração de testes em 95%, oferece testes automatizados e consis-tentes e facilita a captura dos resultados dos testes, a geração de relatórios e o compartilhamento de planos de tarefa com outros usuários.
Em conformidade com a norma MIL PRF 28800 Classe 2, para operar em ambientes externos hostis RF tes tis F s is
Nos trabalhos de campo, você precisa de equipamentos capazes de enfrentar os desafios encontrados. Os analisadores de espectros de mão da Agilent são duráveis e podem acompanhar-lhe aonde quer que você vá. Eles dispõem dos recursos de que você precisa para facilitar o seu trabalho.
Tenha os recursos de que você precisa em um
instrumento ideal para o trabalho de campo
Mais razões para utilizar
os HSAs da Agilent nos
trabalhos de campo
● LevezaApenas 3,6 Kg, com a bateria ● Teclas iluminadas
Ideal para o uso em ambientes escuros ● Teclas espaçadas
Podem ser operadas facilmente com luvas ● Limiares superiores e inferiores Determinam rapidamente testes de passa/falha ● Em conformidade com a norma MIL-PRF 28800F Classe 2
Garante durabilidade e des-empenho
● Características da bateria
Até 4 horas de durabilidade, substituível em campo ● Apagamento de segurança
Os dados do usuário são completamente sobregrava-dos com apenas um botão
Para mais detalhes, acesse
www.agilent.com/find/hsa_backgrounder Aplicativos específicos para os
analisadores de espectros de mão, para monitorar espectros e analisar interferências, mais rápida e facilmente O receptor e a antena de GPS opcionais são recursos
exclusivos dos analisadores de espectros de mão da Agilent, que informam a localização exata
● Design robusto, sem ventoinhas, para ambientes rigorosos
● Visualização cristalina dia e noite
● Adição opcional de receptor e antena de GPS
● Aplicativos opcionais para análise de interferências e monitoramento de espectros
● Controle remoto flexível via USB/ LAN
É essencial confiar nas suas medições, principalmente nos trabalhos de campo. Agora você pode ter a precisão e confiabilidade de um analisador de espectros de bancada com o seu HSA. Além de suas características robustas, os modelos N9342C, N9343C e N9344C têm alguns recursos com o melhor desempenho da indústria, em se tratando de analisadores de espectros de mão.
Gerador de tracking integrado opcional facilita o teste de componentes de RF, como filtros e amplificadores, no trabalho de campo
Confie nas medições feitas por um instrumento
de mão com desempenho de bancada
Comparação de desempenho entre os analisadores de micro-ondas
ESA e os analisadores de mão
N9344C
HSA
N9343C
HSA
E4408B
ESA-L
E4407B
ESA-E
E4405B
ESA-E
Faixa de frequência 1 MHz a 20 GHz 1 MHz a 13.6 GHz 9 kHz a 26.6 GHz 9 kHz a 26.6 GHz 9 kHz a 13.2 GHz Nível de ruído médioexibido (DANL) em 13 GHz/18 GHz (resolução de banda de 10 Hz) -145/-141 -145/NA -134/-134 -134/-134 -134/NA Ruído de fase em 30 kHz/1 MHz (dBc/Hz) -89/-119 -89/-119 -106/-120 -110/-125 -110/-125 TOI (dBm) 15 12 7.5 12.5 12.5
Peso com a bateria* 3,6 kg 3,6 kg 17,1 kg 17,1 kg 17,1 kg
* O peso do modelo E4405B ESA-E não inclui a bateria. Essa unidade opera apenas com alimentação CA.
Para saber mais, acesse www.agilent.com/find/N9344C www.agilent.com/find/N9343C www.agilent.com/find/N9342C
Análise de modulações AM/FM opcional ajuda a caracterizar a qualidade do sinal com confiança
● Melhor desempenho de RF da categoria: nível de ruído médio exibido (DANL) de -164 dBm (normalizado em 1 Hz), tempo de varredura mínimo < 2 ms
● Autotune (sintonizador automático)
● Medições poderosas com apenas um botão no PowerSuite, para medir a potência do canal, a largura de banda ocupada, a razão de potência do canal adjacente e a máscara de emissão de espectro
● Meça filtros, amplificadores, cabos e antenas com a integração opcional do gerador de tracking e da ponte de ROE
● Teste de cobertura, análise de interferências, liberação de faixas de frequência e monitoramento de espectros com o escâner de canais e o monitor de espectros opcionais
● Análise de modulações AM/FM/ ASK/FSK opcional e varredura com tempo de porta
● Medições de potência de alta pre-cisão com os sensores de potência USB da Agilent, com suporte opcional para sensor de potência
Aumente a produtividade com o planejador de tarefas
Os analisadores N9342C, N9343C e N9344C têm um planejador de tarefas opcio-nal que reduz o tempo de configuração de teste em 95%, propiciando testes automatizados e consistentes, e facilitando a captura dos resultados dos testes, a geração de relatórios e o compartilhamento de planos de tarefas com outras pessoas.Software para PC gratuito
para cada HSA N934xC
Com uma interface de usuário amigável, para o desenvolvi-mento de planos de tarefa e para fácil controle remoto das funcionalidades dos analisa-dores de mão, esse software também oferece outros recursos bastante úteis:● Visualize e controle os HSAs simultaneamente. Suporta varredura de espectros, PowerSuite, espectrograma e testes de cabos e antenas ● Envie arquivos do PC para o
analisador de mão ou trans-fira arquivos do analisador para o PC
● Crie arquivos de planos de tarefas, de canal padrão, de correção de amplitude e de limites
● Visualize a tela do HSA quando estiver conectado a um computador
● Exporte dados de rastreio para um arquivo .csv ou .kml, para aplicativos de mapea-mento, como o Google Earth e o MapInfo
● Edite e exporte arquivos de tabelas de antena para medições da força de campo ● Gere relatórios de medição
para impressão Baixe o software em
www.agilent.com/find/hsapc
Planos de tarefas portáteis trazem o conhecimento dos técnicos seniores, melhorando a produtividade do pessoal menos experiente no trabalho de campo
Planos de tarefas são fáceis de criar e de ajustar com o software para PC ● Compile diversas configurações
de medição em um único plano de tarefas
● Visualize instruções pré-medição personalizadas na tela
● Crie planos de tarefas a partir de medições salvas com o software para PC gratuito e fácil de usar
● Copie arquivos de planos de tare-fas para diversos HSAs com uma memória LAN ou USB
● Inicie as medições dos planos de testes sequencialmente e auto-maticamente
Para mais detalhes, visite www.agilent.com/find/taskplanner e leia a nota de aplicação
No Legenda 1 Tela TFT de 6,6” 2 Sensor de luz 3 Alto-falante 4 Teclas multifuncionais 5 Botão giratório 6 Setas 7 Teclas alfanuméricas 8 Tecla ESC/Backspace 9 Pico/Marcador 10 Tecla Enter 11 Tecla Shift
12 Tecla Preset (pré-ajuste) 13 Teclas de função 14 Interruptor liga/desliga 15 Conector de entrada RF (50 Ω) 16 Conector de antena de GPS
externa
17 Conector EXT TRIG IN/REF IN (BNC, fêmea)
18 Alimentação da ponta de prova
19 Conector de saída de RF 20 Interface LAN
21 Entrada para o fone de ouvido 22 Interface USB (host) 23 Interface USB (dispositivo) 24 Indicador de LED (alimentação
externa conectada)
25 Indicador de LED (carregando) 26 Entrada CC
27 Design sem passagem de ar 28 Apoio
29 Alça de mão ergonômica 30 Bateria substituível
Painel frontal
Características dos
analisadores de espectros
de mão N934xC
Topo
Painel traseiro
Instalação, verificação e manutenção de
sistemas de comunicação wireless
Ideal para qualquer setor e
indústria
● Militar ● Segurança pública ● Entretenimento ● Médico ● Industrial ● Tecnologias de transmissão ● Telecomunicações ● Agências de segurança e monitoramento ● Aeroespacial● Redes elétricas inteligentes para utilidades públicas ● Sistemas privados de rádio
móvel
Embora sistemas de comunicação wireless possam variar quanto ao tipo de modulação e banda de frequência, esses sistemas compartilham diversos elementos no que diz respeito à instalação, verificação e manutenção.
Medições automáticas com apenas um botão, livres de erros, para ajudá-lo a reunir dados consistentes rapidamente
Função opcional de teste de cabos e antenas oferece uma ponte ROE integrada para medir a perda do cabo, a perda de retorno e a distância à falha (exclusivamente para o modelo N9342C)
Para saber mais, assista ao vídeo demonstrativo dos HSAs em www.agilent.com/find/hsa-videos Para mais detalhes, baixe as notas de
aplicação dos modelos N9342C/N9343C/ N9344C em www.agilent.com/find/hsa
s de
● Localização de fontes de sinais
● Realização do estudo de um local
● Medição de filtros e amplificadores É por isso que os analisadores de sinais de uso geral N9342C, N9343C e N9344C da Agilent são ricos em recursos e versáteis o suficiente para ajudá-lo na varie-dade de tarefas desempenhadas no trabalho de campo, antes, durante e depois da instalação dos sistemas de comunicação.
● Identificação de interferências
● Monitoramento de sinais remotos
Sejam elas criadas pela natureza ou pelo homem, intencionais ou não, interferências são prioridade na restauração da integridade de sinais. Em qualquer tipo de sistema de comunicação – voz, vídeo ou dados –, identificar e analisar a fonte de interferência é essencial para a obtenção de resultados pre-cisos e confiáveis. Agora você tem a confiança de um analisador de espectros de bancada em um instrumento que cabe na sua mão. Essa segurança ajuda a eliminar o mau funcionamento de sistemas, a isolar o tempo, a repetição e os padrões de interferência, e a caracterizar o sinal interferente, para que você possa identificá-lo e eliminá-lo. Tudo isso possibilita que a qualidade do sistema seja recuperada rapidamente.
Identificando interferências
A família de analisadores de espec-tros de mão da Agilent, com preços econômicos, oferece uma variedade de recursos que tornam a identifi-cação de interferências mais rápida, fácil e confiável:
● Dois marcadores do espectrograma informam a frequência, a amplitude e o tempo
● Alertas sonoros indicam a força do sinal em uma faixa de frequência específica
● Varreduras rápidas e suporte para localização de disparos de sinais em rajada ou intermitentes
● Recursos opcionais de exibição, gravação e reprodução do espectrograma criam uma ferramenta poderosa de análise para maior compreensão do espectro
● Atalho que ajusta o HSA, para melhor sensibilidade
● Sintonização e escuta de AM/FM, para ouvir sinais analógicos AM/ FM interferentes
● Exibição de até quatro traços simultaneamente com vários detectores, incluindo a retenção de máximo e mínimo
● Gerador de tracking de 7 GHz integrado opcional mede trans-missão das duas portas de filtros e amplificadores, para validar se seu sistema está operando cor-retamente antes que você comece a avaliar fontes de interferência
Espectrograma opcional mostra três dimensões do espectro: frequência, amplitude e tempo
Para mais informações, baixe as notas de aplicação dos modelos N9342C/N9343C/
N9344C em www.agilent.com/find/hsa
P
O melhor nível de ruído médio exibido (DANL) da categoria possibilita que os usuários detectem até sinais pequenos, semelhantes a ruídos
Quando a interferência é intermitente, a capacidade de realizar monitoramento do sistema à distância é valiosa. Empregando o analisador de espectros N9342C, N9343C ou N9344C como um sensor, você pode iniciar e interromper a captura de dados em datas e horários pré-determinados. Com capacidade para monitorar espectros que abrangem grandes áreas, em locais inóspitos ou remo-tos, ou para coletar dados por um longo período de tempo, os analisadores de espectros de mão da Agilent são ideais para agências de segurança do governo e militares, além do setor privado de instalações, como transmissões comerciais pela TV ou rádio.
O espectrograma permite que o usuário reproduza dados, para visualizar eventos que ocorreram anteriormente no tempo gravado
Monitorando sinais remotamente
Os analisadores de espectros de mão N934xC da Agilent oferecem uma variedade de recursos que tornam o monitoramento remoto de sinais mais rápido, fácil e confiável:
● LAN possibilita o controle e a transferência de dados remota-mente
● A porta USB possibilita o armazenamento de dados con-venientemente em uma memória USB ou em outro dispositivo de armazenamento
● Espectrograma opcional grava até 1.500 traços, para capturar eventos para diagnóstico posterior
● Varreduras rápidas capturam sinais esquivos em rajadas ou intermi-tentes
● Alimentação CA e CC permite o uso em ambientes diversos
● Exporte dados e traços facilmente via LAN ou USB
Para saber mais, baixe as notas de aplicação dos modelos N9342C/N9343C/ N9344C www.agilent.com/find/hsa
e
Proteger os espectros do seu sistema contra sinais indesejáveis ou inesperados é essencial. Um analisador de espectros multifuncional é indispensável para identificar a fonte indesejada com precisão. Os HSAs da Agilent têm os recursos de que você precisa em um instrumento portátil e conveniente. Esses recursos são particularmente importantes para agências do governo, militares e setores da indústria que precisam identificar rapidamente a fonte de um sinal de RF ou de micro-ondas.
A família de analisadores de espectros de mão da Agilent, com preços econômi-cos, oferece uma variedade de recursos que tornam a localização de fontes de sinais mais rápida, fácil e confiável:
Localizando fontes de sinais indesejáveis ou
inesperados
A mochila, a alça de pescoço e a mala de transporte opcionais proporcionam conveniência no campo.
Melhor nível de ruído médio exibido (DANL) da categoria
● Varreduras e disparos rápidos, juntamente com a antena dire-cional, identificam a localização e a direção de sinais em rajada, intermitentes ou contínuos
● A resolução de largura de banda estreita e a melhor faixa dinâmica da categoria ajudam a encontrar pequenos sinais escondidos pela presença de sinais maiores
● Receptor e antena de GPS internos opcionais informam a localização precisa e automaticamente regis-tram as coordenadas do GPS em cada traço
● Antena direcional opcional acelera a localização do sinal e o alerta sonoro indica sua localização
● A mochila, a alça de pescoço e a mala de transporte opcionais pos-sibilitam a operação do analisador sem as mãos, permitindo que o usuário segure a antena direcional e o dispositivo de comunicação na busca por sinais
● Múltiplos marcadores e a tabela de marcações simplificam o ras-treamento simultâneo de diversos sinais
Para mais detalhes, baixe as notas de aplicação dos modelos N9342C/N9343C/
N9344C em www.agilent.com/find/hsa
Antes da instalação de novas redes de comunicação wireless ou de celulares, de torres de estações de rádio, de redes WiFi, de redes elétricas inteligentes, de sistemas de RF hospitalares, de sistemas privados de rádio móvel ou de siste-mas de comunicação militares, é necessário que se faça um estudo do local. Quando seu trabalho é desenvolver uma linha de base espectral de um local, um analisador de espectros na palma de sua mão facilita a identificação dos efeitos de multicaminhamento, nível do ruído de fundo, oportunidades de linha de visada ou a necessidade de eliminação de espectros. Os HSAs da Agilent gravam as coordenadas do GPS automaticamente, fazem medições de força de campo em dBμV/metro, registram os resultados e têm a capacidade de realizar essas funções igualmente para cada setor. A possibilidade de baixar os dados medidos rapidamente para gerar um mapa da força de campo que documenta as características espectrais da área é um bônus adicional.
Os analisadores de espectros de mão da Agilent oferecem uma variedade de recursos que tornam o estudo e o mapeamento do local mais rápidos, fáceis e confiáveis:
● Os analisadores de mão econômi-cos da Agilent têm o desempenho de um analisador de espectros de bancada em um instrumento de mão portátil e robusto
● Suporte para antena e medições da força de campo oferecem resulta-dos significativos
● O receptor interno de GPS grava as coordenadas de cada traço automaticamente
● O planejador de tarefas permite que o processo de medição seja programado no instrumento e possibilita que as medições sejam feitas fácil e repetidamente, até por usuários inexperientes
● O usuário pode acessar suas sete configurações de medição favoritas com apenas um botão
● Exporte dados e traços facilmente com uma memória LAN ou USB e integre os dados de medição aos programas comumente usados no seu computador pessoal (como o Word®, Excel, etc.)
● Medições de força de campo com apenas um botão garante a precisão
Estudo e mapeamento do local
A opção de escâner de canais para o HSA permite que o usuário meça a potência de diversos canais facilmente e exporte os dados para aplicativos de mapeamento como o Google Earth e o MapInfo
Para mais detalhes, baixe as notas de aplicação dos modelos N9342C/N9343C/ N9344C em www.agilent.com/find/hsa
Descrição
Opção
Informações adicionais
Modo por varredurae FFT
Padrão Permite que a escolha entre os modos por varredura ou FFT seja feita manualmente ou que o modo seja determinado pelo próprio analisador. O modo FFT pode ser ativado quando a resolução de largura de banda estiver configurada em, no máximo, 30 kHz.
Autotune Padrão Detecta, sintoniza e amplia o sinal automaticamente. Matemática do traço Padrão Realiza cálculos de potência real com resultados em dBm. Detectores
simultâneos
Padrão Quatro detectores diferentes podem ser utilizados simultaneamente para obter quatro traços diferentes em uma única varredura.
Tabela de picos Padrão Exibe uma lista de até dez picos do sinal para o traço escolhido. É possível exportar a tabela de picos para um arquivo .csv.
Sintonizador AM/FM Padrão Fornece áudio demodulado AM/FM, que pode ser ouvido com o alto-falante interno ou com o fone de ouvido fornecido. O volume do alto-falante e o tempo de atraso da demodulação podem ser ajustados conforme necessário.
Marcador de zoom Padrão Move o marcador do sinal de interesse, amplia a imagem para ver mais detalhes com apenas um botão e a diminui para ver a banda de frequência total.
Marcador de ruído Padrão Mede o nível de ruído em dBm/Hz ou dBuV/Hz. Registrador de
marcadores
Padrão Registra a leitura do marcador com relação ao tempo em um arquivo .csv. As informações de localização podem ser marcadas se o GPS estiver ligado. Potência da largura de
banda
Padrão Mede tanto a potência quanto a densidade espectral de potência em uma largura de banda específica do canal.
Potência do canal Padrão Calcula e exibe a potência entre o marcador de referência e o marcador delta relacionado. Os resultados podem ser exibidos em um gráfico de barras ou na interface gráfica do usuário (GUI).
Razão de potência do canal adjacente (ACPR)
Padrão Determina o potencial do transmissor de interferir em um receptor de um canal adjacente (na parte superior ou inferior). Podem ser configurados até seis pares de canais adjacentes.
Largura de banda ocupada (OBW)
Padrão Determina a banda de frequências que contêm uma porcentagem específica da potência total dentro do intervalo de medição.
Tabela de canais Padrão Inclui os principais padrões de comunicação wireless e pode ser personalizada. Mapeamento Padrão Captura dados com o registrador de marcadores ou com o escâner de canais
opcional e exporta arquivos de dados (.csv e .kml) para utilizá-los em aplicativos de mapeamento como o Google Earth e o MapInfo.
Medição de potência de alta precisão
Opção PWM Faz medições de potência média real com os sensores de potência USB da série U2000 da Agilent.
Planejador de tarefas Opção TPN Reduz o tempo de configuração de testes em 95%, propicia automação e consistência de testes e facilita a captura de resultados, a geração de relatórios e o compartilhamento de planos de tarefa com outros usuários.
Descrição
Opção
Informações adicionais
Monitor de espectrose analisador de interferências
Opção SIM Monitora espectros e identifica sinais interferentes de transmissões indesejáveis ou inesperadas. Permite a gravação e a reprodução dos traços capturados.
Gerador de tracking Opção TG7 Mede transmissões de duas portas de filtros, amplificadores e de outros dispositivos. É integrado e tem 7 GHz.
Receptor e antena de GPS integrados
Opção GPS Informa a localização precisa (longitude, latitude e altitude). A antena de GPS interna é conveniente para o trabalho de campo. Melhora a precisão da frequência em ±50 ppb após a detecção do GPS.
Apagamento de dados do usuário para segurança
Opção SEC Protege seus dados confidenciais com uma reformatação de baixo nível não recuperável do chip de memória com os dados do usuário.
Análise de
modulações AM/FM
Opção AMA Mostra as métricas de modulação, que incluem: potência da portadora, taxa de modulação, profundidade AM/desvio FM, SINAD e offset de frequência da portadora.
Análise de espectros com tempo de porta
Opção TMG Obtém as informações espectrais dos sinais no domínio da frequência que são separados no domínio do tempo, utilizando um sinal de disparo interno ou externo para separar esses sinais com tempos variados.
Análise de
modulações ASK/FSK
Opção DMA Mostra as métricas de modulação, incluindo potência da portadora, offset de frequência da portadora, profundidade/índice da modulação ASK e desvio FSK. Veja o sinal demodulado em um dos quatro formatos: forma de onda, símbolo, erro e diagrama de olho.
Escâner de canais Opção SCN Examina até 20 canais diferentes simultaneamente, calcula a potência de cada canal e exibe os resultados em um gráfico de barras ou de tempo. Suporta até três modos de varredura: top N, bottom N e list. Salva os resultados no formato CSV ou KML, para o mapeamento de dados em aplicativos como o Google Earth e o MapInfo.
Teste de cabos e antenas
Opção CA7 Opção exclusiva para o modelo N9342C. Faz medições de ROE, perda de retorno, coeficiente de reflexão, perda de uma porta do cabo e distância à falha (DTF). Oferece visualização dupla da DTF e do domínio da frequência. Requer a opção N9342C-TG7 e o calibrador mecânico N9311X-201.
Antenas
Antena Faixa de frequência
Ganho Peso Dimensão Outras informações
N9311x-500 70 MHz a 1.000 MHz NA 65 g 113,5 cm (comprimento total), 19,5 cm (retraída), 10 tamanhos
Antena telescópica chicote com ângulo de inclinação de 180 graus ajustável N9311x-501 700 MHz a 2.500 MHz NA 70 g 210 mm x 20 mm Omnidirecional N9311x-504 700 MHz a 4 GHz 4 dBi 270 g 340 mm x 200 mm x 25 mm Logarítmico-periódica N9311x-508 680 MHz a 8 GHz 5 dBi 250 g 340 mm x 200 mm x 25 mm Logarítmico-periódica N9311x-518 680 MHz a 18 GHz 5 dBi 250 g 340 mm x 200 mm x 25 mm Logarítmico-periódica N9311x-500 N9311x-501 N9311x-504 N934xC-1DN 1 Carregador automotivo N934xC-GPA 1 Antena de GPS externa N934xC-BAT 1 Bateria reserva N934xC-BCG
Carregador de bateria externo As baterias não estão inclusas
N934xC-SCC
Mala de transporte macia com mochila e alça de ombro
N934xC-1TC
Mala de transporte dura
Acessórios
Filtros passa-faixa
Modelo Passa-faixa de 3 dB Rejeição Perda de inserção ROE
N9311x-550 814 a 850 MHz ≥ 36 dBc a 740 MHz ≥ 36 dBc a 915 MHz ≤ 0,5 dB ≤ 1,5 N9311x-551 880 a 915 MHz ≥ 35 dBc a 862 MHz ≥ 35 dBc a 932 MHz ≤ 1 dB ≤ 1,5 N9311x-552 1.707.5 a 1.787,5 MHz ≥ 35 dBc a 1.550 MHz ≥ 35 dBc a 1.925 MHz ≤ 0,4 dB ≤ 1,5 N9311x-553 1.845 a 1.915 MHz ≥ 35 dBc a 1.770 MHz ≥ 35 dBc a 1.986 MHz ≤ 0,6 dB ≤ 1,5 N9311x-554 1.910 a 1.990 MHz ≥ 35 dBc a 1.825 MHz ≥ 35 dBc a 2.070 MHz ≤ 0,6 dB ≤ 1,5
Acessórios (continuação)
Adaptadores
N9311x-542 N9311x-544 N9311x-546 N9311x-547Atenuadores
Modelo Atenuação Conector ROE Potência Comprimento Peso
N9311x-560 40 dB N(m) para N(f) CC a 4 GHz: 1,15 10 W (média) 67,3 mm 85 g 4 a 8,5 GHz: 1,2 N9311x-561 40 dB N(m) para N(f) CC a 4 GHz: 1,2 50 W (média) 111,8 mm 280 g 4 a 8,5 GHz: 1,3 N9311x-562 40 dB N(m) para N(f) CC a 4 GHz: 1,2 100 W (média) 112 mm 1,5 kg 4 a 8,5 GHz: 1,3 N9311x-561
Calibrador
Modelo Tipo Faixa de frequência Diretividade Impedância Conector Outras informações
N9311x-201 Calibrador mecânico CC a 7 GHz 42 dB 50 Ω N(m) 3 em 1: curto, aberto e carga
Cabos
N9311x-580 N9311x-581 N9311x-582 N9311x-583 N9311x-585 N9311x-586 • Fase estável, 1,5 m • Tipo N (m) para N (m) • CC a 18 GHz • Fase estável, 3 m • Tipo N (m) para N (m) • CC a 18 GHz • 1,5 m • SMA (m) para SMA (m) • CC a 8 GHz • 1,5 m • BNC (m) para BNC (m) • CC a 1 GHz • Fase estável, 1,5 m • Tipo N (m) para DIN (f) • CC a 18 GHz • Fase estável, 1,5 m • Tipo N (m) para N (f) • CC a 18 GHz N9311x-545 • Tipo N (f) para SMA (m) • CC a 12,4 GHz N9311x-541 N9311x-540 N9311x-543 • Tipo N (m) para SMA (f) • CC a 12,4 GHz • Tipo N (m) para BNC (f) • CC a 2 GHz • Tipo N (f) para BNC (m) • CC a 4 GHz • Tipo N (f) para 7/16 DIN (f) • CC a 7,5 GHz • Tipo N (f) para 7/16 DIN (m) • CC a 7,5 GHz • Tipo N (f) para N (f) • CC a 18 GHz • Tipo N (m) para 7/16 DIN (f) • CC a 7,5 GHzwww.agilent.com
www.agilent.com/find/hsa www.agilent.com/find/hsa-videos www.agilent.com/quality www.agilent.com/find/advantageservices www.agilent.com/find/emailupdatesReceba as informações mais recentes sobre os produtos e aplicações que você escolher.
Atualizações por email da Agilent
Os Serviços de Vantagens Agilent têm um compromisso com o seu sucesso por toda a vida útil de seu equipamento. Oferecemos a você os nossos conhecimentos técnicos em medições e serviços, para ajudá-lo a criar os produtos que mudam o nosso mundo. Para manter a sua competi- tividade, fazemos investimentos con- tínuos em ferramentas e processos que aceleram a calibração e o reparo, reduzem o seu custo de propriedade e nos deixam prontos para a sua curva de desenvolvimento.
Serviços de Vantagem Agilent
Parceiros de Canal da Agilent
www.agilent.com/find/channelpartners
Tenha o melhor dos dois mundos: a especialização em medição e a extensa linha de produtos da Agilent, com a conveniência do parceiro de canal.
Para mais informações sobre os produtos, aplicações ou serviços da Agilent
Technologies, entre em contato com a Agilent mais próxima de você. A lista completa está disponível em: www.agilent.com/find/contactus Américas Canadá (877) 894 4414 Brasil (11) 4197 3600 México 01800 5064 800 Estados Unidos (800) 829 4444 Ásia e Pacífico Austrália 1 800 629 485 China 800 810 0189 Hong Kong 800 938 693 India 1 800 112 929 Japão 0120 (421) 345 Coreia 080 769 0800 Malásia 1 800 888 848 Cingapura 1 800 375 8100 Taiwan 0800 047 866 Outros países nessas localidades (65) 375 8100
Europa & Oriente Médio
Bélgica 32 (0) 2 404 93 40 Dinamarca 45 70 13 15 15 Finlândia 358 (0) 10 855 2100 França 0825 010 700* *(0.125 €/minuto) Alemanha 49 (0) 7031 464 6333 Irlanda 1890 924 204 Israel 972-3-9288-504/544 Itália 39 02 92 60 8484 Países Baixos 31 (0) 20 547 2111 Espanha 34 (91) 631 3300 Suécia 0200-88 22 55 Reino Unido 44 (0) 131 452 0200 Para outros países, acesse:
www.agilent.com/find/contactus
Revisado em 6 de janeiro de 2012
As especificações e descrições neste documento estão sujeitas a alterações sem aviso prévio.
© Agilent Technologies, Inc. 2012 Publicado no Brasil, 15 de março de 2012 5990-8024PTBR
Agilent Technologies Brasil Ltda.
Avenida Marcos Penteado de Ulhoa Rodrigues, 939 - 6o andar
Castelo Branco Office Park Torre Jacarandá - Tamboré Barueri , São Paulo
CEP: 06460-040 • SP Tel.: (11) 4197-3600 Fax.: (11) 4197-3800
email: tmobrasil@agilent.com www.agilent.com.br
