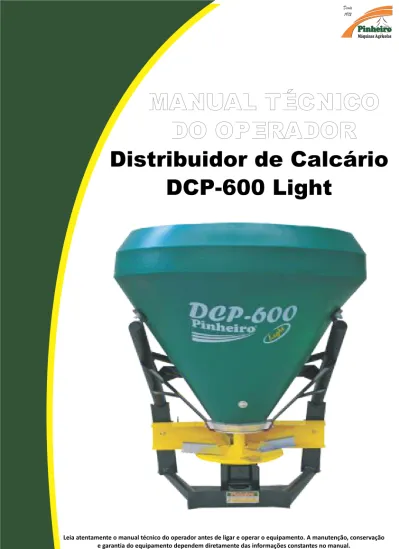

Pinheiro Máquinas Agrícolas PinheiroRR Desde 1972
Distribuidor de Calcário
DCP-600 Light
Leia atentamente o manual técnico do operador antes de ligar e operar o equipamento. A manutenção, conservação e garantia do equipamento dependem diretamente das informações constantes no manual.
MANUAL TÉCNICO
DO OPERADOR
Sr. Proprietário
Parabéns pela aquisição da Distribuidor de Calcário Light
Um produto da mais alta qualidade, especialmente projetado para atender as suas necessidades.
Este manual contém instruções de operação e manutenção, que devidamente observadas, serão a garantia do bom funcionamento, com segurança e durabilidade
da sua Distribuidor de Calcário Light.
Encontra-se fixado na estrutura da máquina a sua plaqueta de identificação com data e número de série de fabricação. Anote este número no certificado de garantia. Esta informação será muito
importante para identificação da sua máquina em caso de assistência e/ou reposição de peças A indústria Pinheiro estará sempre a seu dispor para responder qualquer consulta,
1 – Características --- 01 2 – Segurança --- 02 3 – Adesivos --- 03 4 – Componentes --- 04 5 – Instruções de Operação --- 05 6 – Carcaça - Desenho --- 06
7 – Carcaça - Lista de Peças --- 07
8 – Sistema de Facas - Desenho --- 09
9 – Sistema de Facas - Lista --- 09
10 – Características Técnicas --- 10
11 – Guia Prático --- 11
12 – RPM indicado para o trator --- 12
Como Solicitar Peças de Reposição--- 13
Termo de Garantia --- 14
Controle de Garantia--- 15
indice
2 - Segurança
ATENÇÃO :
O responsável pela operação deverá estar instruído quanto ao manejo correto e seguro do equipamento. É indispensável a leitura deste manual de operação. A utilização do equipamento é, seguramente, fator de máxima importância na prevenção de acidentes.
!
PERIGO :
Como qualquer equipamento mecânico esta máquina exige cuidados de segurança, quando em operação. Observe com atenção os seguintes procedimentos:
- Não manobre o trator com a máquina em funcionamento.
- Não se aproxime dos rolos frontais com a máquina em funcionamento. - Para sua maior segurança utilize os EPI’s ao afiar as facas.
- Nunca efetue qualquer tipo de manutenção e não instale qualquer tipo de acessório com o equipamento em funcionamento.
- Toda manutenção deve ser feita com a máquina parada. Em caso de entupimento desligue a máquina para desembuchar os roletes. Se houver dúvidas consulte sempre o manual do operador antes de ligar a máquina.
!
Não destrua o meio ambiente efetuando trabalhos agrícolas incorretos.
Nunca transporte passageiros sobre o equipamento ou sobre o trator.
4 - Componentes
Batedor
Prato Lançador
engate Inferior
5 - Instruções de operações
Cuidados permanentesa) Certifique-se sempre de que o equipamento esteja corretamente acoplado ao trator, verificando se todos os pinos de engate estão devidamente travados, evitando que não se soltem em movimento.
b) Verificar se o cardan está devidamente travado e nas dimensões corretas. c) Verifique se os pés de apoio do equipamento estão corretamente levantados. d) Antes de acionar o equipamento, verifique se não há ferramentas ou objetos sobre a máquina e principalmente, dentro do cabeçote e do rotor picador.
e) Antes de começar o trabalho e durante a operação procure observar se não há objetos, como pedras, tocos, ferros e outros, que possam danificar os roletes ou as facas do rotor. Isto poderá provocar quebras ou empenamento das facas, causando o desbalanceamento do rotor. f) Acione o equipamento gradualmente mantendo a rotação do trator entre 1800 à 2000 rpm, e o TDP recomendado à 540 rpm.
g) Durante os trabalhos, caso haja insuficiência do motor, desembreá-lo mantendo o
equipamento em funcionamento para que o material colhido saia normalmente. Com alívio do equipamento retorne ao trabalho.
h) Caso haja algum desbalanceamento do rotor pare o equipamento imediatamente e corrija o problema, pois a continuidade do uso causará danos à máquina.
i) Nunca se aproxime nem deixe que outra pessoa se aproxime do equipamento, quando em funcionamento, principalmente dos roletes frontais alimentadores.
j) Nunca desligue o trator com equipamento cheio, para não provocar “embuchamento”. l) Re-apertar todos os parafusos da sua colhedeira Max Gold, diariamente após o dia trabalho. m) Durante a limpeza de sua máquina atentar-se para que o rebolo do afiador da máquina, não receba nenhum tipo de produto químico.
6 - Instruções de Regulagem
O DCP-600 também é apropriado para distribuição de sementes e
estercos (avícolas e bovinos) nos estados secos, com uniformidade.
Dependendo das características do produto, há necessidade de se fazer a regulagem das pás lançadoras para uma distribuição uniforme em ambos os lados.
Sobre o disco espalhador encontram-se 4 (quatro) pás lançadoras, cujas pontas externas poderão ser deslocadas para frente ou para trás. Para isso basta soltar os parafusos.
ATENÇÃO: Esta regulagem somente deverá ser feita caso não se consiga a regulagem através do fundo dosador.
1 - Montar o agitador exclusivamente no caso de adubos pulverulentos e calcário. 2 - Lavar e lubrificar o equipamento diariamente após o uso.
3 - Quando fizer percursos longos, com o depósito totalmente cheio, deve-se deixar as alavancas de regulagens fechadas.
4 - Ao funcionar o equipamento, abrir imediatamente a regulagem desejada. 5 - Peneirar os adubos entregues a granel.
1 - A escala graduada de regulagem quantifica a vazão dos produtos. A amplitude da faixa de distribuição varia segundo o estado, a natureza, o peso específico e o tamanho da granulação do produto a ser distribuído. 2 - Regular a quantidade de saída de material, deslocando a alavanca de regulagem ao longo da escala graduada. Soltar o parafuso de fixação, deslocar a alavanca para a posição desejada e reapertar o parafuso. 3 - Antes de colocar o produto no DCP-600 Light, verifique:
- Quando o batente da alavanca de regulagem estiver na posição “0” (zero) da escala, o fundo deve estar fechado.
- Quando o batente da alavanca estiver na posição 10 (dez), o fundo deve estar totalmente aberto.
10 - Características técnicas
Seed Light 9 a 12 m410 lts
600 kg
600 kg
410 lts
6 - Acoplagem
1 - O ângulo de trabalho das cruzetas do
cardan não deve ultrapassar 25º. Esta é a
inclinação máxima permitida para o trabalho
das cruzetas.
1 - Para obter o máximo de rendimento,
deverá ser observada a altura do
equipamento conforme a figura ao lado.
1 - Acoplar o equipamento ao hidráulico
do trator, observando se os braços do
hidráulico do trator estão rígidos.
2 - Ajustar o comprimento do cardan
deixando uma folga de 10 cm
6 - DCP600-Light - Desenho
01 02 03 04 05 06 07 08 09 10 12 11 09 12 13 12 14 15 16 17 11 18 12 04 19 20 21 22 23 24 2501 6720064 CONJ. ARO PROTEÇÃO DO BATEDOR 01
02 1550 PARAF. FRANCÊS 7/16” x 1” NC ZINCADA ARRUELA LISA 5/8” REFORÇADA ZINCADA
06 03 04 05 06 07 1675 1703 1629 6720050 1785 06 15 01 01 18 PORCA SEXT. 7/16” ZINCADA
FUNIL CALCÁRIO DCP-600 BICA LANÇADORA DO PRODUTO ARRUELA LISA 7/16” REFORÇADA ZINCADA 08 3481 PARAF. SEXT. M10 x 130 R.P. ZINCADO
ARRUELA DE PRESSÃO 3/8” MÉDIA ZINCADA
04 09 10 11 12 13 1122 1427 1576 1977 6720261 18 04 05 21 01 PORCA SEXT. M10 ZINCADA
PARAF. SEXT. 3/8” x 1” NC ZINCADO ARRUELA LISA 3/8” REFORÇADA ZINCADA CONJ. DO VARÃO DE UNIÃO
14 1281 CONTRA PINO 1/8” x 1” 02 15 16 17 18 19 6720090 1580 1550 3622 3477 01 01 02 01 01 PARAF. SEXT. 3/8” x 1.1/4” UNC
ARRUELA LISA 1/2”
PORCA AUTOFRENANTE 3/8” UNC CAIXA DE TRANSMISSÃO DCP-600 ALAVANCA DE REGULAGEM 20 21 6720263 3101 01 01 CONJ. COMPL. DO DISCO SUP. DAS PÁS
PARAF. ALLEN C/C 5/16” x 2.1/2” UNC 22 1640 PORCA AUTOFRENANTE 5/16” UNC
CONJ. COMPLETO. DO PRATO
03 23 24 25 6720267 6720051 6720266 01 01 01 CONJ. COMPLETO DO BATEDOR
CONJ. COMPLETO DA ESTRUTURA
6 - Conj. Completo do Disco Superior
01 1503 PARAF. FRANCÊS 3/8” x 1” NC ZINCADO 08 02 6720049 PÁ LANÇADORA DO PRODUTO
CONJ. DISCO DE FIXAÇÃO DAS PALHETAS
04 03 04 05 06 07 6720033 1977 1122 1702 6720263 01 08 08 08 01 ARRUELA LISA 3/8”
ARRUELA DE PRESSÃO 3/8” MÉDIA ZINCADA PORCA SEXTAVADA 3/8” NC ZINCADA CONJ. COMPLETO DO DISCO SUPERIOR
ITEM CÓDIGO DESCRIÇÃO QTDE
01 02 03 04 05 06 07
6 - Conjunto Completo do Batedor
05 01
02
03 04
01 2650 PARAF. SEXT. 3/8” x 3” NC INOX 01
02 6720058 CONJ. HÉLICE DO BATEDOR
PORCA SEXT. 3/8” NC INOX
01 03 04 05 2651 6720053 6720051 02 01 01
CONJ. HASTE DO BATEDOR CONJ. COMPLETO DO BATEDOR
11 - Guia Prático
Desligue o trator e gire a polia do cardan ao contrário
Não recolhe o produto Pino de segurança quebrado Substitua o pino de segurança
Quebra do cardan Mau cortado/instalado com vibração Acelerar e desacelerar
Correia Frouxa Tensionar correia
Excesso de alimentação Controlar velocidade RPM da TDP baixas Consulte a tabela
Faca sem fio Afiar facas
Facas distantes da contra-faca Regulae o rotor
Facas gastas Afiar ou substituir as facas Contra-Faca gasta Substitua a contra-faca Carreadores mal planejados Reorganize
Trator inadequado Adequar o Trator Terreno não indicado Plantar em áreas
Velocidade excessiva do trator Trabalhar na velocidade certa Disco de corte gasto Afiar ou substituir
Velocidade excessiva Diminuir velocidade Disco ceifadora gasta Trocar disco ceifador Contra faca gasta Afiar ou trocar a contra faca
Corta mal a planta
Soqueira Abalada
PROBLEMA POSSÍVEL CAUSA SOLUÇÃO
Volume excessivo de produto recolhido
A máquina embuchou
Trator abaixo da potência mínima
Lançamento fraco
Corte desigual
Produção Baixa
Como Solicitar Peças de Reposição
Este catálogo contém identificadas todas as peças e conjuntos que
compõem seu
Distribuidor de Calcário
.
É um completo e eficiente guia para Assistência Técnica.
É Necessário fornecer os seguintes dados:
Número de série da máquina, conforme plaqueta de identificação
fixada na estrutura da máquina.
Código e denominação das peças, conforme lista de peças deste
manual.
Quantidade de peças.
Qualquer dúvida poderá se solucionada pelo Departamento de
assistência Técnica da Industria Agro-mecânica Pinheiro Ltda.
Fone (0XX19)3843-9250
DE ACORDO COM A POLÍTICA DE INTRODUÇÃO CONTÍNUA DE MELHORAMENTOS DOS PRODUTOS DA COMPANHIA, AS ESPECIFÍCAÇÕES CONTIDAS NESTA PUBLICAÇÃO PODEM SOFRER ALTERAÇÕES A
QUALQUER MOMENTO, SEM PRÉVIO AVISO
Termo de Garantia
Proprietário:________________________________________________________________________________________
Endereço:__________________________________________________________________________________________
CEP: ____________________ Cidade ________________________________ Estado_____________________
Contato: Fone (____)_______________ Celular (____)_______________
E-mail:_____________________________________________________
Declaro ter lido e entendido o Manual de Operação e os Termos de Garantia nele contido. Cliente: ______________________________Data ___/___/_______
_____________________________ _____________________________ Assinatura Revendedor – carimbo e assinatura
A Indústria Agro-Mecânica Pinheiro Ltda., garante o equipamento descrito neste manual, por defeito de fabricação, devidamente comprovado pela fábrica dentro das seguintes condições:
1. A garantia é válida:
a) Por um período de 6 meses a partir da data de emissão da Nota Fiscal da fábrica ou distribuidor/revendedor. b) Por um período de 12 meses contados a partir da data de fabricação, indicada na placa de identificação. c) A garantia cessa a partir do vencimento de um dos períodos acima, prevalecendo o que primeiro ocorrer. 2. A presente garantia consiste no compromisso da Pinheiro em reparar ou fornecer gratuitamente, em sua fábrica em Itapira/SP, as peças que a seu exclusivo juízo, apresentarem defeitos de fabricação.
3. Somente serão cumpridas as cláusulas do presente Termo de Garantia, se a ficha anexa estiver de posse da Pinheiro, devidamente preenchida, datada, assinada e acompanhada da cópia xerográfica do documento da venda do equipamento ao usuário.
4. A garantia não cobre despesas com transportes e fretes.
5. No caso em que houver necessidade do acompanhamento de técnicos, a garantia não cobre despesas de ção e estadia dos mesmos.
6. Peças sujeitas a desgaste normal, como facas, contra-facas, roletes, correias, entre outros, são excluídas deste termo.
7. A Pinheiro se reserva o direito de efetuar modificações nos equipamentos sempre que necessário, sem que por isso incorram em obrigações de qualquer espécie.
Esta garantia perderá a validade quando:
1. O defeito apresentado for ocasionado por uso indevido, e/ou desacordo com o manual de operação. 2. O equipamento for alterado, violado ou consertado por pessoas não autorizadas pelo fabricante. 3. Forem utilizadas peças não originais de fábrica.
4. O equipamento for violado de forma a dificultar a avaliação do defeito.
!
IMPORTANTE :
Solicitamos aos Srs. Proprietários que colaborem, enviando a ficha de garantia da Fábrica para que a Garantia do Produto não sofra prejuízo, pois apenas serão considerados casos em que a ficha de controle esteja em poder da Indústria
Produto: Distribuidor de Calcário série nº:_________________________ Nota Fiscal nº_____________________
Proprietário:_____________________________________________________________________________________
Endereço:_______________________________________________________________________________________
CEP ____________________ Cidade ________________________________ Estado_____________________
Contato: Fone (____)_______________ Celular (____)_______________
E-mail:_____________________________________________________
Declaro ter lido e entendido o Manual de Operação e os Termos de Garantia nele contido.
Cliente: ______________________________Data ___/___/_______
_____________________________ _____________________________ Assinatura Revendedor – carimbo e assinatura
Revendedor:________________________________________________________________________________________
Endereço:__________________________________________________________________________________________
CEP ____________________ Cidade ________________________________ Estado_____________________
Contato: Fone (____)_______________ Celular (____)_______________
E-mail:_____________________________________________________
Declaro ter lido e entendido o Manual de Operação e os Termos de Garantia nele contido.
Cliente: ______________________________Data ___/___/_______
_____________________________ _____________________________ Assinatura Revendedor – carimbo e assinatura
---Controle de garantia da fábrica
Controle de garantia do revendedor
Produto: Distribuidor de Calcário série nº:_________________________ Nota Fiscal nº_____________________
Produto: Distribuidor de Calcário série nº:_________________________ Nota Fiscal nº_____________________
PARA SUA GARANTIA
USE SOMENTE PEÇAS
ORIGINAIS PINHEIRO
REVENDA AUTORIZADA:
PARA MAIORES INFORMAÇÕES ENTRE EM CONTATO
NA REVENDA AUTORIZADA MAIS PRÓXIMA OU
DIRETAMENTE COM:
INDÚSTRIA AGRO-MECÂNICA PINHEIRO LTDA
Rod. SP 147 Saída Km 43 - Estrada dos Pinheiros s/nº
Bairro dos Pinheiros - Itapira / SP
Fone: (0xx19) 3843-9250
Website: www.maquinaspinheiro.com.br
E-mail: vendas@maquinaspinheiro.com.br
PEÇAS E ASSISTÊNCIA TÉCNICA NAS REVENDEDORAS AUTORIZADAS:A
