Caixas de Terminais

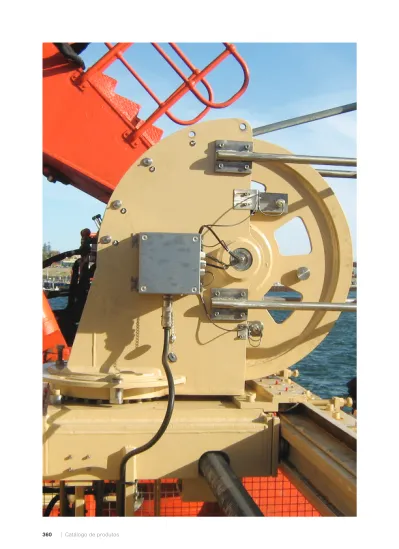

Caixas de terminais

A gama de caixas de terminais está disponível em

vários materiais diferentes, incluindo aço macio

pintado, aço inoxidável (tipos 304L e 316L), alumínio

pintado, poliéster reforçado com fibra de vidro, ABS

e policarbonato. Cada um dos materiais oferece

um grau diferente de resistência à corrosão, um

comportamento mecânico específico e proporciona

um isolamento diferente.

As caixas de terminais são utilizadas, sobretudo,

para proteger os elementos de ligação e os blocos

de terminais no terreno. Também são utilizados

para outros fins, por exemplo, para o alojamento de

pequenos equipamentos de controlo no terreno ou

no interior de uma máquina.

A gama de caixas de terminais foi concebida para

estar em conformidade com as normas relevantes

para armários vazios, IEC 62208.

A proteção máxima para o utilizador e para o

equipamento é obtida graças ao alto grau de

proteção IP 66 de acordo com a norma IEC 60529, e

IK 08 de acordo com a norma IEC 62262.

Existem três designs diferentes disponíveis

nas gamas de caixas de terminais em ABS e

em policarbonato, possibilitando responder a

praticamente qualquer requisito do cliente.

A certificação foi obtida para todas as gamas de

caixas de terminais com as normas GOST e EAC

para a Rússia e outros, o que facilita a exportação,

especialmente para os fabricantes de máquinas. As

caixas de terminais em aço macio e aço inoxidável

têm a certificação UL para os EUA e CSA para

o Canadá.

Está disponível uma vasta seleção de acessórios para

cada gama de caixas de terminais. Os acessórios

típicos incluem suportes de montagem na parede

para situações em que é necessária a fixação, placas

de montagem e calhas DIN para a instalação de

equipamento elétrico, e dobradiças para facilitar o

acesso ao interior da caixa.

São oferecidas soluções personalizadas em termos

usinagem para todas as caixas de terminais e é

possível fornecer tamanhos específicos para aço

macio e aço inoxidável.

(3)

Caixas Terminal

Gama em aço

Aplicação típica | Gama em aço

Construtores de máquinas Construção

Aplicações de tratamento de água Petróleo e gás

As caixas de terminais estão disponíveis em vários tipos de aço, com diferentes resistências à corrosão; aço macio pintado, aço inoxidável 304 e aço inoxidável 316L. Os clientes podem encomendar a solução mais adequada às suas necessidades em diferentes condições ambientais e agentes químicos.

A caixa de terminais em aço pode ser fornecida com a dimensão e usinagem solicitadas a um preço competitivo, visto as ferramentas necessárias para o respetivo fabrico serem versáteis.

Caixa de ligação

A caixa de terminais STB foi instalada na estrutura metálica graças ao seu nível elevado de proteção, o que permite estabelecer as ligações elétricas necessárias. A caixa de terminais foi fornecida com todos os orifícios necessários para instalar os passa-cabos que permitem introduzir os cabos dentro da caixa, garantindo ainda a classifi cação IP. A caixa foi pintada com tinta de 100% poliéster, que possui uma maior resistência a raios UV, uma vez que a caixa está exposta diretamente a radiação solar a longo prazo.

Tanque de vácuo

A Eldon fornece caixas de terminais em aço inoxidável para camiões-cisterna de vácuo utilizados pelos serviços de administração de águas locais para fi ns de limpeza. A caixa de terminais SSTB de 150x150x80, montada externamente e exposta a condições rigorosas, é utilizada para operar a bomba de vácuo no interior do camião-cisterna. Foi fornecida pronta a utilizar, com todos os orifícios necessários e foi fi xada diretamente no espaço dedicado no camião.

(4)

03

3 Caixas Terminal

Gama em aço

Aplicação típica | Gama em aço

Construtores de máquinas Construção

Aplicações de tratamento de água Petróleo e gás

As caixas de terminais estão disponíveis em vários tipos de aço, com diferentes resistências à corrosão; aço macio pintado, aço inoxidável 304 e aço inoxidável 316L. Os clientes podem encomendar a solução mais adequada às suas necessidades em diferentes condições ambientais e agentes químicos.

A caixa de terminais em aço pode ser fornecida com a dimensão e usinagem solicitadas a um preço competitivo, visto as ferramentas necessárias para o respetivo fabrico serem versáteis.

Caixa de ligação

A caixa de terminais STB foi instalada na estrutura metálica graças ao seu nível elevado de proteção, o que permite estabelecer as ligações elétricas necessárias. A caixa de terminais foi fornecida com todos os orifícios necessários para instalar os passa-cabos que permitem introduzir os cabos dentro da caixa, garantindo ainda a classifi cação IP. A caixa foi pintada com tinta de 100% poliéster, que possui uma maior resistência a raios UV, uma vez que a caixa está exposta diretamente a radiação solar a longo prazo.

Tanque de vácuo

A Eldon fornece caixas de terminais em aço inoxidável para camiões-cisterna de vácuo utilizados pelos serviços de administração de águas locais para fi ns de limpeza. A caixa de terminais SSTB de 150x150x80, montada externamente e exposta a condições rigorosas, é utilizada para operar a bomba de vácuo no interior do camião-cisterna. Foi fornecida pronta a utilizar, com todos os orifícios necessários e foi fi xada diretamente no espaço dedicado no camião.

Design simétrico

As caixas de terminais podem ser utilizadas na horizontal e na vertical, duplicando o número de dimensões padrão disponíveis. Tal é possível porque os perfi s para fi xar as calhas DIN podem ser montados tanto na horizontal como na vertical.

Ampla gama de tamanhos disponíveis

A Eldon oferece, diretamente do stock, uma grande variedade de dimensões padrão para todas as caixas de terminais em aço macio, o que se traduz em tempos de entrega reduzidos e preços mais baixos.

Pernos de fi xação

Os pernos de fi xação facilitam a instalação da placa de montagem. Além disso, os perfi s adicionais podem ser removidos, aumentando assim a profundidade útil e reduzindo os custos da caixa de terminais.

Parafusos de um quarto de volta

Os parafusos de um quarto de volta reduzem o tempo necessário para abrir e fechar a caixa de terminais, fator essencial durante a realização de trabalhos de instalação e manutenção no terreno. Estes parafusos garantem ainda a compressão ideal da junta da tampa.

(5)

Caixas Terminal

Gama em aço

Caixa de aço para bornes | STB

IP 66 | TYPE 4, 12, 13 | IK 08

Material:

Chapa de aço de 1,2 mm.

Estrutura:

Dobrado e costura soldada. Quatro furos de 8,5 mm de diâmetro para fixação na parede. Quatro roscas M6x13 para baixo profiles / montagem fixação de placas.

Junta:

A estanquecidade é garantida através de uma juntada do poliuretado expandido.

Terras:

Pontos de ligação à terra M8x18 na base e na tampa, com a respectiva marcação.

Protecção:

Corresponde a: IP 66 | TYPE 4, 12, 13 | IK 08.

Acabamento:

Pintada em cor RAL 7035, com acabamento texturado.

Aprovações:

CE, GOST, KEMA e cULus.

Fornecimento:

Estrutura da caixa, tampa, parafusos de aço inoxidável para a tampa e parafusos para a respectiva montagem.

(6)

03

3 Tabela dimensional | STB

IP 66 | TYPE 4, 12, 13 | IK 08

Dimensão da caixa A L P Ref. 150 150 80 STB151508 150 150 120 STB151512 150 300 80 STB153008 150 300 120 STB153012 200 200 80 STB202008 200 200 120 STB202012 200 300 80 STB203008 200 300 120 STB203012 200 400 80 STB204008 200 400 120 STB204012 200 500 120 STB205012 200 600 120 STB206012 200 800 120 STB208012 300 300 80 STB303008 300 300 120 STB303012 300 400 120 STB304012 300 500 120 STB305012 300 600 120 STB306012 400 400 120 STB404012 400 600 120 STB406012 400 800 120 STB408012

Esquema dimensional | STB

W H A A B _B SECTION A-A

Front view Sectional side view

Sectional top view

D 74 35 14,85 M8x18 H-70 W-30 15 10,8 8,7 W-70 SECTION B-B Vista Frontal L L A A P L

Vista lateral em corte

Vista superior em corte

SECÇÃO B-B

(7)

Caixas Terminal

Gama em aço

Caixa de aço inoxidável para bornes | SSTB

IP 66 | TYPE 4X, 12, 13 | IK 08

Material:

Aço inoxidável polido AISI 304 / AISI 316L (sob consulta). Corpo: de 1 mm. Porta: 1,5 mm.

Estrutura:

Dobrado e costura de soldada. Quatro roscas M6x13 de perfil inferior / fixação de placas de montagem.

Junta:

A estanquecidade é assegurada por uma junta de silicone de um peça injectada.

Terras:

Roscas M8x18 mm para ligação à terra no corpo e tampa, porcas M8, anilhas de ligação à terra e etiquetas de ligação à terra.

Protecção:

IP 66 | TYPE 4X, 12, 13 | IK 08.

Acabamento:

Aço inoxidável polido a 240s (0,5 microns média)

Aprovações:

CE, GOST, KEMA e cULus.

Fornecimento:

Estrutura da caixa, tampa, parafusos de aço inoxidável para a tampa e parafusos para a respectiva montagem.

(8)

03

3 Tabela dimensional | SSTB

IP 66 | TYPE 4X, 12, 13 | IK 08

Dimensão da caixa A L P Ref. 150 150 80 SSTB151508 150 150 80 SSTB151508-316 150 150 120 SSTB151512 150 150 120 SSTB151512-316 150 300 80 SSTB153008 150 300 80 SSTB153008-316 150 300 120 SSTB153012 150 300 120 SSTB153012-316 200 200 80 SSTB202008 200 200 80 SSTB202008-316 200 200 120 SSTB202012 200 200 120 SSTB202012-316 200 300 80 SSTB203008 200 300 80 SSTB203008-316 200 300 120 SSTB203012 200 300 120 SSTB203012-316 200 400 80 SSTB204008 200 400 80 SSTB204008-316 200 400 120 SSTB204012 200 400 120 SSTB204012-316 200 500 120 SSTB205012 Dimensão da caixa A L P Ref. 200 500 120 SSTB205012-316 200 600 120 SSTB206012 200 600 120 SSTB206012-316 200 800 120 SSTB208012 200 800 120 SSTB208012-316 300 300 80 SSTB303008 300 300 80 SSTB303008-316 300 300 120 SSTB303012 300 300 120 SSTB303012-316 300 400 120 SSTB304012 300 400 120 SSTB304012-316 300 500 120 SSTB305012 300 500 120 SSTB305012-316 300 600 120 SSTB306012 300 600 120 SSTB306012-316 400 400 120 SSTB404012 400 400 120 SSTB404012-316 400 600 120 SSTB406012 400 600 120 SSTB406012-316 400 800 120 SSTB408012 400 800 120 SSTB408012-316

Esquema dimensional | SSTB

W H A A B B Front view D 14,5 H-70 35 74 M8x18 SECTION A-A Sectional side view

W-70

SECTION B-B Sectional top view

Vista Frontal

A _A

L

L Vista lateral em corteP

Vista superior em corte

SECÇÃO B-B

(9)

STB151508 150 150 80 BMP1515 BPP15 BDR3515 AW41 – STBH02 STB151512 150 150 120 BMP1515 BPP15 BDR3515 AW41 – STBH02 STB153008 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB153012 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB202008 200 200 80 BMP2020 BPP20 BDR3520 AW41 – STBH02 STB202012 200 200 120 BMP2020 BPP20 BDR3520 AW41 – STBH02 STB203008 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB203012 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB204008 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB204012 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB205012 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AW41 EPF0500 STBH02 STB206012 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AW41 EPF0600 STBH02 STB208012 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AW41 EPF0800 STBH02 STB303008 300 300 80 BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB303012 300 300 120 BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB304012 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AW41 EPF0300/EPF0400 STBH02 STB305012 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AW41 EPF0300/EPF0500 STBH02 STB306012 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AW41 EPF0300/EPF0600 STBH02 STB404012 400 400 120 BMP4040 BPP40 BDR3540 AW41 EPF0400 STBH02 STB406012 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AW41 EPF0400/EPF0600 STBH02 STB408012 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AW41 EPF0400/EPF0800 STBH02 SSTB151508 150 150 80 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151508-316 150 150 80 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151512 150 150 120 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151512-316 150 150 120 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB153008 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153008-316 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153012 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153012-316 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB202008 200 200 80 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202008-316 200 200 80 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202012 200 200 120 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202012-316 200 200 120 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB203008 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203008-316 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203012 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203012-316 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB204008 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204008-316 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204012 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204012-316 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB205012 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS41 EPF0500 SSTBH02 SSTB205012-316 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS41 EPF0500 SSTBH02 SSTB206012 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS41 EPF0600 SSTBH02 SSTB206012-316 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS41 EPF0600 SSTBH02 SSTB208012 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS41 EPF0800 SSTBH02 SSTB208012-316 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS41 EPF0800 SSTBH02 SSTB303008 300 300 80 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303008-316 300 300 80 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303012 300 300 120 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303012-316 300 300 120 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB304012 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS41 EPF0300/EPF0400 SSTBH02 SSTB304012-316 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS41 EPF0300/EPF0400 SSTBH02 SSTB305012 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS41 EPF0300/EPF0500 SSTBH02 SSTB305012-316 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS41 EPF0300/EPF0500 SSTBH02 SSTB306012 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS41 EPF0300/EPF0600 SSTBH02 SSTB306012-316 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS41 EPF0300/EPF0600 SSTBH02 SSTB404012 400 400 120 BMP4040 BPP40 BDR3540 AWS41 EPF0400 SSTBH02 SSTB404012-316 400 400 120 BMP4040 BPP40 BDR3540 AWS41 EPF0400 SSTBH02 SSTB406012 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS41 EPF0400/EPF0600 SSTBH02 SSTB406012-316 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS41 EPF0400/EPF0600 SSTBH02 SSTB408012 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS41 EPF0400/EPF0800 SSTBH02 SSTB408012-316 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS41 EPF0400/EPF0800 SSTBH02

Matriz de seleção de acessórios I STB

Caixa

Montagem Fixação Tampa

A L P _montagemPlaca de Perfi l inferior Calha DIN montagem na Suportes de

parede Fixação em poste Dobradiças

Caixa

(10)

03

3

STB151508 150 150 80 BMP1515 BPP15 BDR3515 AW41 – STBH02 STB151512 150 150 120 BMP1515 BPP15 BDR3515 AW41 – STBH02 STB153008 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB153012 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AW41 EPF0300 STBH02 STB202008 200 200 80 BMP2020 BPP20 BDR3520 AW41 – STBH02 STB202012 200 200 120 BMP2020 BPP20 BDR3520 AW41 – STBH02 STB203008 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB203012 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AW41 EPF0300 STBH02 STB204008 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB204012 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AW41 EPF0400 STBH02 STB205012 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AW41 EPF0500 STBH02 STB206012 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AW41 EPF0600 STBH02 STB208012 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AW41 EPF0800 STBH02 STB303008 300 300 80 BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB303012 300 300 120 BMP3030 BPP30 BDR3530 AW41 EPF0300 STBH02 STB304012 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AW41 EPF0300/EPF0400 STBH02 STB305012 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AW41 EPF0300/EPF0500 STBH02 STB306012 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AW41 EPF0300/EPF0600 STBH02 STB404012 400 400 120 BMP4040 BPP40 BDR3540 AW41 EPF0400 STBH02 STB406012 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AW41 EPF0400/EPF0600 STBH02 STB408012 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AW41 EPF0400/EPF0800 STBH02 SSTB151508 150 150 80 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151508-316 150 150 80 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151512 150 150 120 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB151512-316 150 150 120 BMP1515 BPP15 BDR3515 AWS41 – SSTBH02 SSTB153008 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153008-316 150 300 80 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153012 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB153012-316 150 300 120 BMP1530 BPP15/BPP30 BDR3515/BDR3530 AWS41 EPF0300 SSTBH02 SSTB202008 200 200 80 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202008-316 200 200 80 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202012 200 200 120 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB202012-316 200 200 120 BMP2020 BPP20 BDR3520 AWS41 – SSTBH02 SSTB203008 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203008-316 200 300 80 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203012 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB203012-316 200 300 120 BMP2030 BPP20/BPP30 BDR3520/BDR3530 AWS41 EPF0300 SSTBH02 SSTB204008 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204008-316 200 400 80 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204012 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB204012-316 200 400 120 BMP2040 BPP20/BPP40 BDR3520/BDR3540 AWS41 EPF0400 SSTBH02 SSTB205012 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS41 EPF0500 SSTBH02 SSTB205012-316 200 500 120 BMP2050 BPP20/BPP50 BDR3520/BDR3550 AWS41 EPF0500 SSTBH02 SSTB206012 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS41 EPF0600 SSTBH02 SSTB206012-316 200 600 120 BMP2060 BPP20/BPP60 BDR3520/BDR3560 AWS41 EPF0600 SSTBH02 SSTB208012 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS41 EPF0800 SSTBH02 SSTB208012-316 200 800 120 BMP2080 BPP20/BPP80 BDR3520/BDR3580 AWS41 EPF0800 SSTBH02 SSTB303008 300 300 80 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303008-316 300 300 80 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303012 300 300 120 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB303012-316 300 300 120 BMP3030 BPP30 BDR3530 AWS41 EPF0300 SSTBH02 SSTB304012 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS41 EPF0300/EPF0400 SSTBH02 SSTB304012-316 300 400 120 BMP3040 BPP30/BPP40 BDR3530/BDR3540 AWS41 EPF0300/EPF0400 SSTBH02 SSTB305012 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS41 EPF0300/EPF0500 SSTBH02 SSTB305012-316 300 500 120 BMP3050 BPP30/BPP50 BDR3530/BDR3550 AWS41 EPF0300/EPF0500 SSTBH02 SSTB306012 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS41 EPF0300/EPF0600 SSTBH02 SSTB306012-316 300 600 120 BMP3060 BPP30/BPP60 BDR3530/BDR3560 AWS41 EPF0300/EPF0600 SSTBH02 SSTB404012 400 400 120 BMP4040 BPP40 BDR3540 AWS41 EPF0400 SSTBH02 SSTB404012-316 400 400 120 BMP4040 BPP40 BDR3540 AWS41 EPF0400 SSTBH02 SSTB406012 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS41 EPF0400/EPF0600 SSTBH02 SSTB406012-316 400 600 120 BMP4060 BPP40/BPP60 BDR3540/BDR3560 AWS41 EPF0400/EPF0600 SSTBH02 SSTB408012 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS41 EPF0400/EPF0800 SSTBH02 SSTB408012-316 400 800 120 BMP4080 BPP40/BPP80 BDR3540/BDR3580 AWS41 EPF0400/EPF0800 SSTBH02 Caixas de Terminais

Matriz de seleção de acessórios I STB

Caixa

(11)

Caixas Terminal

Gama em aço

Acessórios

Platina de montagem, BMP

Descrição: Placa de montagem em aço para caixas IL.

Material: Chapa de aço galvanizado de 2 mm.

Quantidade por

embalagem: 1 unidade

Dimensão da caixa Dimensão platina montagem

A L a l Ref. 150 150 125 120 BMP1515 150 300 125 270 BMP1530 200 200 175 170 BMP2020 200 300 175 270 BMP2030 200 400 175 370 BMP2040 200 500 175 470 BMP2050 200 600 180 570 BMP2060 200 800 180 770 BMP2080 300 300 275 270 BMP3030 300 400 275 370 BMP3040 300 500 275 470 BMP3050 300 600 280 570 BMP3060 400 400 375 370 BMP4040 400 600 380 570 BMP4060 400 800 380 770 BMP4080

Parafusos de elevação para caixas

terminal, AMTE

Descrição: Para o ajuste em profundidade da platina de montagem. Rosca métrica M6.

Material: Chapa de aço zincada.

Largura Quant. embalagem Ref.

10 50 AMTE6010

20 50 AMTE6020

30 50 AMTE6030

40 20 AMTE6040

(12)

03

3 Perfil inferior, BPP

Descrição: Perfil inferior para montagem de carril DIN

Material: Aço galvanizado

Quantidade por embalagem: 2 Peças Para caixa L/A Ref. 150 BPP15 200 BPP20 300 BPP30 400 BPP40 500 BPP50 600 BPP60 800 BPP80

Calha DIN, BDR

Descrição: Calha DIN 35 mm para caixas de terminais.

Material: Aço galvanizado.

Quantidade por embalagem: 1 unidade Para caixa L/A Ref. 150 BDR3515 200 BDR3520 300 BDR3530 400 BDR3540 500 BDR3550 600 BDR3560 800 BDR3580

Suportes para fixação mural, AW

Descrição: Suportes de montagem para uma fixação segura à parede. Inclui as anilhas vedantes para garantir o grau de IP.

Material: Chapa de aço zincada de 3 mm.

Quantidade por

embalagem: 4 suportes com acessórios de montagem. Ref.

(13)

Caixas Terminal

Gama em aço

Acessórios

Suportes para fixação mural, AWS

Descrição: Suportes de montagem para fixação segura á parede. Acessórios para garantir o IP. Em aço inox.

Quantidade por

embalagem: 4 peças com acessórios de montagem.

Material Ref.

Aço cromado 3 mm AWS41

3 mm Aço inoxidável 316 AWS41-316

Pontos de fixação para armários, EPF

Descrição: Acessório para fixa armários murais em postes. carga máxima 900N.

Material: Chapa de aço galvanizada

Minimum pole diameter: 80 mm.

Maximum pole diameter: 250 mm.

Quantidade por

embalagem: 2 perfis, 2 tiras de montagem circulares para fixação a poste e acessórios de montagem

For Enclosure (W) MAS, MAD, MAP,

ASR, ADR, AFS STB, SSTB UCP UDP Ref.

300 300 315 EPF0300

400 400 415 500 - posição vertical EPF0400

500 500 535 EPF0500

600 600 635 500 posição horizontal, _{750 posição vertical} EPF0600

800 800 835 EPF0800

Dobradiças, STBH

Descrição: Este acessório permite a colocação de dobradiças na tampa. A sua aplicação requer a utilização de ferramentas mecânicas.

Material: Aço galvanizado

Quantidade por

embalagem: 2 dobradiças com respectivo material de montagem. Ref.

(14)

03

3 Dobradiças, SSTBH

Descrição: A tampa pode funcionar como porta, aplicando estas dobradiças na tampa. A sua aplicação requer a utilização de ferramentas mecânicas.

Material: Aço inoxidável

Quantidade por

embalagem: Conjunto de 2 dobradiças com material de montagem Ref.

(15)

Caixas Terminal

Gama em alumínio

Aplicação típica | Gama em alumínio

Refi narias de petróleo Estaleiros

Indústria petroquímica Aerogeradores

As caixas de terminais em alumínio proporcionam uma elevada resistência a impactos e robustez, são leves e altamente resistentes à corrosão provocada por solventes, petróleo e gasolina. As caixas de alumínio são fabricadas através de moldes com vazamento sob pressão ou por gravidade.

Os parafusos para montar as tampas são feitos de aço inoxidável e são fi xos pela dobradiça de engate automático integrada na tampa.

Caixa de alimentação externa

Os vagões e as locomotivas elétricas devem continuar a ser alimentados com energia quando estão isolados da fonte de potência motora. Tal é necessário para preservar os sistemas de operação, reserva e armazenamento mais importantes. A caixa de terminais HALP foi utilizada para ir ao encontro dos requisitos mecânicos extremos da indústria ferroviária.

A caixa de alimentação externa inclui uma fi cha de parede, um interruptor rotativo e uma luz indicadora. Foram necessários cortes para todos estes componentes e uma vez que a realização de trabalhos mecânicos em caixas de terminais de alumínio não é fácil, a solução personalizada foi fornecida diretamente pela Eldon.

(16)

03

3 Caixas Terminal

Gama em alumínio

Aplicação típica | Gama em alumínio

Refi narias de petróleo Estaleiros

Indústria petroquímica Aerogeradores

As caixas de terminais em alumínio proporcionam uma elevada resistência a impactos e robustez, são leves e altamente resistentes à corrosão provocada por solventes, petróleo e gasolina. As caixas de alumínio são fabricadas através de moldes com vazamento sob pressão ou por gravidade.

Os parafusos para montar as tampas são feitos de aço inoxidável e são fi xos pela dobradiça de engate automático integrada na tampa.

Caixa de alimentação externa

Os vagões e as locomotivas elétricas devem continuar a ser alimentados com energia quando estão isolados da fonte de potência motora. Tal é necessário para preservar os sistemas de operação, reserva e armazenamento mais importantes. A caixa de terminais HALP foi utilizada para ir ao encontro dos requisitos mecânicos extremos da indústria ferroviária.

A caixa de alimentação externa inclui uma fi cha de parede, um interruptor rotativo e uma luz indicadora. Foram necessários cortes para todos estes componentes e uma vez que a realização de trabalhos mecânicos em caixas de terminais de alumínio não é fácil, a solução personalizada foi fornecida diretamente pela Eldon.

Ampla gama de tamanhos disponíveis

A Eldon oferece uma ampla variedade de dimensões padrão para todas as caixas de terminais em alumínio. Isto permite à Eldon oferecer, diretamente do stock, caixas de terminais em alumínio que podem ser utilizadas na maioria das aplicações, o que se traduz em tempos de entrega reduzidos e preços mais baixos.

Parafusos fi xos na tampa

Os parafusos da tampa são fi xos pela dobradiça de engate automático integrada na tampa. Trata-se de um requisito essencial durante as tarefas de instalação e manutenção no terreno para que os parafusos não se percam.

Elevada proteção

A IP66/67 é a proteção padrão para as nossas caixas de terminais em alumínio. São testadas por laboratórios independentes, podendo ser disponibilizados certifi cados para confi rmar a conformidade com os requisitos da norma.

Fixação realizada fora do espaço protegido da caixa

A fi xação é efetuada através de moldes em forma de tubo existentes na caixa, fora da área protegida. Isto evita o trabalho de fi xação adicional na caixa, o que elimina o risco de redução da classifi cação IP.

(17)

Caixas Terminal

Gama em alumínio

Caixas de terminais | HALP

IP 66, 67

Material:

Alumínio tipo AlSi 12.

Junta:

É fornecido junta de poliuretano. Junta de silicone e neopreno e EPDM disponível apenas por encomenda.

Resistência à temperatura: -30ºC a +80ºC. Protecção: IP 66, 67. Acabamento: RAL 7001. Aprovações:

CE, GOST. Para aprovações cULus, contactar dep. de vendas.

Fornecimento:

(18)

03

3 Tabela dimensional | HALP

IP 66, 67

Dimensão da caixa A L P Ref. 45 50 30 HALP050503GE 64 58 36 HALP060604GE 64 98 36 HALP061004GE 64 150 36 HALP061504GE 80 75 57 HALP080806GE 80 125 57 HALP081306GE 80 175 57 HALP081806GE 80 250 57 HALP082506GE 122 122 80 HALP121208GE 122 122 90 HALP121209GE 122 220 80 HALP122208GE 122 220 90 HALP122209GE 122 360 80 HALP123608GE 160 160 90 HALP161609GE 160 260 90 HALP162609GE 160 360 90 HALP163609GE 160 560 90 HALP165609GE 230 200 110 HALP232011GE 230 330 110 HALP233311GE 230 330 180 HALP233318GE 230 400 110 HALP234011GE 230 600 110 HALP236011GE

Esquema dimensional | HALP

W H A A D 11 4 SECTION A-A Front view Sectional side view

Top view

H-20

W-20

W-30 Inside box view

M5

Vista Frontal Vista lateral em corte L L L A _A P Vista superior

Inside box view

(19)

Caixas Terminal

Gama em alumínio

Acessórios

Platina de montagem para HALP, HMP

Descrição: Platina de montagem em aço para caixas HALP.

Material: Chapa de aço galvanizado de 1,5 mm para o HMP1656E e de 2,5 mm para o HMP2360E.

Quantidade por

Dimensão da caixa Dimensão platina montagem

A L a l Ref. 64 58 54 48 HMP0606E 64 98 54 88 HMP0610E 64 150 54 140 HMP0615E 80 75 69 64 HMP0808E 80 125 69 114 HMP0813E 80 175 69 164 HMP0818E 80 250 69 239 HMP0825E 122 122 108 107 HMP1212E 122 220 108 204 HMP1222E 122 360 108 343 HMP1236E 160 160 145 143 HMP1616E 160 260 145 243 HMP1626E 160 360 145 343 HMP1636E 160 560 145 543 HMP1656E 230 200 214 183 HMP2320E 230 330 214 313 HMP2333E 230 400 214 383 HMP2340E 230 600 214 583 HMP2360E

Dobradiças, HHI

Descrição: A tampa pode funcionar como porta, aplicando estas dobradiças na tampa. Abertura de 150º. A sua aplicação requer a utilização de ferramentas mecânicas.

Material: Alumínio.

For box: HHI02: HALP080806GE até HALP082506GE. HHI03: HALP121208GE até HALP236011GE.

Quantidade por

embalagem: Conjunto de 2 dobradiças em HHI2, e 3 dobradiças em HHI3. Inclui material de montagem.

Ref.

HHI02 HHI03

(20)

03

3

(21)

Caixas Terminal

Gama em poliéster

Aplicação típica | Gama em poliéster

Refi narias de petróleo Fábricas de cerveja Estaleiros

Indústria petroquímica

As caixas de terminais em poliéster reforçado com fi bra de vidro combinam boas propriedades mecânicas com uma elevada resistência à corrosão e aos solventes. Estas caixas de terminais são ideais para ambientes industriais muito exigentes. As caixas de terminais em poliéster são produzidas a partir de poliéster reforçado com fi bra de vidro de alta qualidade. Os parafusos da tampa em aço inoxidável são fi xos por um elemento de engate automático, integrado na tampa. Os casquilhos roscados para montar a tampa também são feitos de aço inoxidável.

Indústria petroquímica

A indústria petroquímica produz produtos químicos derivados do petróleo, como o etileno ou o propileno, que são utilizados em vários processos industriais, entre outros, para fabricar produtos de plástico. É necessária uma elevada resistência à corrosão em todas as indústrias petroquímicas e , por isso, as caixas de terminais em poliéster reforçadas com fi bra de vidro são uma escolha comum. Para além disso, a elevada força mecânica proporcionada por este material está em conformidade com os requisitos de segurança destas aplicações.

(22)

03

3 Caixas Terminal

Gama em poliéster

Aplicação típica | Gama em poliéster

Refi narias de petróleo Fábricas de cerveja Estaleiros

Indústria petroquímica

As caixas de terminais em poliéster reforçado com fi bra de vidro combinam boas propriedades mecânicas com uma elevada resistência à corrosão e aos solventes. Estas caixas de terminais são ideais para ambientes industriais muito exigentes. As caixas de terminais em poliéster são produzidas a partir de poliéster reforçado com fi bra de vidro de alta qualidade. Os parafusos da tampa em aço inoxidável são fi xos por um elemento de engate automático, integrado na tampa. Os casquilhos roscados para montar a tampa também são feitos de aço inoxidável.

Indústria petroquímica

A indústria petroquímica produz produtos químicos derivados do petróleo, como o etileno ou o propileno, que são utilizados em vários processos industriais, entre outros, para fabricar produtos de plástico. É necessária uma elevada resistência à corrosão em todas as indústrias petroquímicas e , por isso, as caixas de terminais em poliéster reforçadas com fi bra de vidro são uma escolha comum. Para além disso, a elevada força mecânica proporcionada por este material está em conformidade com os requisitos de segurança destas aplicações.

Ampla gama de tamanhos disponíveis

A Eldon oferece uma ampla variedade de dimensões padrão para todas as caixas de terminais em poliéster. Isto permite à Eldon oferecer, diretamente do stock, caixas de terminais em poliéster que podem ser utilizadas na maioria das aplicações, traduzindo-se em tempos de entrega reduzidos e preços mais baixos.

Parafusos fi xos na tampa

Os parafusos da tampa são fi xos pela dobradiça de engate automático integrada na tampa. Trata-se de um requisito essencial durante as tarefas de instalação e manutenção no terreno para que os parafusos não se percam.

Elevada proteção

A IP66/67 é a proteção padrão para as nossas caixas de terminais em poliéster. São testadas por laboratórios independentes, podendo ser disponibilizados certifi cados para confi rmar a conformidade com os requisitos da norma.

Fixação realizada fora do espaço protegido da caixa

(23)

Caixas Terminal

Gama em poliéster

Caixas Terminal | MGRP

IP 66, 67

Material:

Poliéster reforçado com fibra de vidro.

Junta:

A junta de poliuretano é fornecida como standard. Junta de silicone e neopreno e EPDM disponível apenas por encomenda.

Resistência à temperatura:

-40°C até + 100°C, com a junta de poliuretano standard; -60°C até + 130°C, com a junta de silicone; -35ºC até + 100ºC com a junta de EPDM; -30ºC até + 80ºC com a junta neopreno.

Inflamável: UL94 V-0. Protecção: IP 66, 67. Acabamento: RAL 7000. Aprovações:

CE, GOST. Para UL por favor contactar o nosso departamento comercial.

Fornecimento:

Inclui base da caixa, tampa e parafusos de aço inoxidável para a tampa.

(24)

03

3 Tabela dimensional | MGRP

IP 66, 67

Dimensão da caixa A L P Ref. 75 80 55 MGRP080806GE 75 80 75 MGRP080808GE 75 110 55 MGRP081106GE 75 110 75 MGRP081108GE 75 160 55 MGRP081606GE 75 160 75 MGRP081608GE 75 190 55 MGRP081906GE 75 190 75 MGRP081908GE 120 122 90 MGRP121209GE 120 220 90 MGRP122209GE 160 160 90 MGRP161609GE 160 260 90 MGRP162609GE 160 360 90 MGRP163609GE 160 560 90 MGRP165609GE 250 255 120 MGRP252612GE 250 400 120 MGRP254012GE 405 400 120 MGRP414012GE

Esquema dimensional | MGRP

W H A A 5 12 SECTION A-A Front view Sectional side view

D

Top view

Inside box view W-20

M6

H-20

W-27

Vista Frontal Vista lateral em corte L L L A _A P Vista superior

Inside box view

(25)

Caixas Terminal

Gama em poliéster

Acessórios

Platina de montagem para MGRP, GMP

Descrição: Platina de montagem para caixas MGRP.

Material: GMP1212E e superiores fabricada em aço galvanizado de 1,5 mm e GMP1656E fabricada em aço galvanizado de 2,5 mm

Quantidade por

Para caixa Dimensão platina montagem

A L a l Ref. 75 80 64 69 GMP0808E 75 110 64 99 GMP0811E 75 160 64 149 GMP0816E 75 190 64 179 GMP0819E 120 122 107 108 GMP1212E 120 220 107 206 GMP1222E 160 160 144 144 GMP1616E 160 260 144 244 GMP1626E 160 360 144 344 GMP1636E 160 560 144 543 GMP1656E 250 255 233 238 GMP2526E 250 400 233 383 GMP2540E 405 400 388 383 GMP4140E

Dobradiças, HHI

Descrição: A tampa pode funcionar como porta, aplicando estas dobradiças na tampa. Abertura de 150º. A sua aplicação requer a utilização de ferramentas mecânicas.

Material: Poliéster.

For box: HHI03: MGRP121209GE to MGRP414012GE.

Quantidade por

embalagem: Conjunto de 3 dobradiças. Inclui material de montagem. Ref.

HHI03

(26)

03

3

(27)

Caixas Terminal

Gama em ABS

As caixas de terminais em ABS são leves e representam uma solução económica ideal para instalações interiores. A tampa pode ser transparente para permitir monitorizar facilmente o estado dos componentes internos.

O ABS pode ser usinado com ferramentas padrão, o que simplifi ca qualquer modifi cação necessária numa fase posterior. Esta facilidade de usinagem permite que as decisões de design fi nal sejam adiadas.

Caixas Terminal

Gama em ABS

Aplicação típica | Gama em ABS

Construção Indústria ligeira

Construtores de máquinas

Equipamento de soldadura de tubos de plástico

Esta caixa OABP é utilizada em equipamento de soldadura de tubos de plástico. A caixa OABP foi escolhida devido à sua dimensão perfeita para esta aplicação particular, à sua elevada qualidade e aspeto físico agradável, além de estar em conformidade com todos os requisitos da aplicação. A caixa também foi personalizada para instalar os botões de controlo na tampa da caixa e também para os passa-cabos.

Sistema de controlo de temperatura

Esta caixa SABP é utilizada para controlar a temperatura dentro de um edifício. Inclui um ecrã no qual a temperatura pretendida do edifício pode ser defi nida. Esta informação é posteriormente transmitida ao centro de controlo, onde é interpretada pelo PLC, que responde de forma adequada. Uma vez que é necessário monitorizar a temperatura, a caixa tem uma tampa transparente que permite vê-la desde o exterior. Caso a temperatura pretendida tenha de

(28)

03

3 Caixas Terminal

Gama em ABS

Aplicação típica | Gama em ABS

Construção Indústria ligeira

Construtores de máquinas

Equipamento de soldadura de tubos de plástico

Esta caixa OABP é utilizada em equipamento de soldadura de tubos de plástico. A caixa OABP foi escolhida devido à sua dimensão perfeita para esta aplicação particular, à sua elevada qualidade e aspeto físico agradável, além de estar em conformidade com todos os requisitos da aplicação. A caixa também foi personalizada para instalar os botões de controlo na tampa da caixa e também para os passa-cabos.

Sistema de controlo de temperatura

Esta caixa SABP é utilizada para controlar a temperatura dentro de um edifício. Inclui um ecrã no qual a temperatura pretendida do edifício pode ser defi nida. Esta informação é posteriormente transmitida ao centro de controlo, onde é interpretada pelo PLC, que responde de forma adequada. Uma vez que é necessário monitorizar a temperatura, a caixa tem uma tampa transparente que permite vê-la desde o exterior. Caso a temperatura pretendida tenha de ser alterada por algum motivo, os parafusos da tampa podem ser facilmente removidos e a temperatura pretendida pode ser ajustada.

Diferentes designs disponíveis

A Eldon oferece vários designs de caixas de terminais em ABS, cada um com uma gama de acessórios específi ca e com dimensões diferentes. Desta forma, os clientes têm a possibilidade de escolher a caixa que melhor se adapta à sua aplicação específi ca.

Elevada proteção

A IP66/67 é a proteção padrão para as nossas caixas de terminais em ABS. São testadas por laboratórios independentes, podendo ser disponibilizados certifi cados para confi rmar a conformidade com os requisitos da norma.

Utilização numa ampla gama de temperaturas

As caixas de terminais em ABS da Eldon podem ser expostas a temperaturas entre os -40 °C e os +60 °C.

Fixação realizada fora do espaço protegido da caixa

(29)

Caixas Terminal

Gama em ABS

Caixa em ABS | DABP

IP 66, 67 | IK 06/07

Descrição:

Caixa ABS, livre de halogênio para uso interior. Baixa resistência aos raios UV.

Material:

ABS.

Junta:

Junta de poliuretano integrada na tampa da caixa.

Resistência à temperatura: De -40°C a + 60°C. Inflamável: UL94 HB. Protecção: IP 66, 67 | IK 06 (-25°C), IK 07 (+35°C). Acabamento: RAL 7035. Aprovações: CE e GOST. Fornecimento:

Base da caixa, tampa cega, parafusos para a tampa em aço inoxidável e parafusos para a respectiva montagem bem como embelezadores em poliamida.

(30)

03

3 Tabela dimensional | DABP

IP 66, 67 | IK 06/07

Dimensão da caixa

A L P Profundidade interior (mm) Ref.

53 55 36 27,5 DABP050504GE 53 65 36 25 DABP050704GE 80 82 56 42 DABP080806GE 80 82 86 72 DABP080809GE 80 120 56 42 DABP081206GE 80 120 86 72 DABP081209GE 80 160 56 42 DABP081606GE 80 160 86 72 DABP081609GE 120 122 56 42 DABP121206GE 120 122 86 72 DABP121209GE 120 160 91 77,5 DABP121609GE 120 200 86 72 DABP122009GE 150 200 76 62 DABP152008GE 160 240 91 77,5 DABP162409GE 160 240 121 107,5 DABP162412GE 230 300 86 72,5 DABP233009GE 230 300 111 97,5 DABP233011GE

Sobe consulta: Caixa com tampa transparente: a tampa transparente é feita de policarbonato, o número do item é DABPxxxxxxTE.

Esquema dimensional | DABP

W H A A D Front view Top view W-12 H-12 H-30 W-25 H/2

Inside box view

6 3

SECTION A-A Sectional side view

Vista Frontal Vista lateral em corte

L L L A _A A A P Vista superior

Inside box view

(31)

DABP050504GE 53 55 36 – – DFL1E DSHI1E DABP050704GE 53 65 36 – – DFL1E DSHI1E DABP080806GE 80 82 56 DMP0808E DR350584E DFL1E DSHI1E DABP080809GE 80 82 86 DMP0808E DR350584E DFL1E DSHI1E DABP081206GE 80 120 56 DMP0812E DR350964E DFL1E DSHI1E DABP081209GE 80 120 86 DMP0812E DR350964E DFL1E DSHI1E DABP081606GE 80 160 56 DMP0816E DR351364E DFL1E DSHI1E DABP081609GE 80 160 86 DMP0816E DR351364E DFL1E DSHI1E DABP121206GE 120 122 56 DMP1212E DR350964E DFL1E DSHI1E DABP121209GE 120 122 86 DMP1212E DR350964E DFL1E DSHI1E DABP121609GE 120 160 91 DMP1216E DR351364E DFL1E DSHI1E DABP122009GE 120 200 86 DMP1220E DR351764E DFL1E DSHI1E DABP152008GE 150 200 76 DMP1520E DR351604E DFL1E DSHI1E DABP162409GE 160 240 91 DMP1624E DR352154E DFL1E DSHI1E DABP162412GE 160 240 121 DMP1624E DR352154E DFL1E DSHI1E DABP233009GE 230 300 86 DMP2330E DR352754E DFL1E DSHI1E DABP233011GE 230 300 111 DMP2330E DR352754E DFL1E DSHI1E

Matriz de seleção de acessórios I DABP

Caixa

A L P Placa de montagem Calha DIN Suportes de montagem na _parede Dobradiças

(32)

03

3

DABP050504GE 53 55 36 – – DFL1E DSHI1E DABP050704GE 53 65 36 – – DFL1E DSHI1E DABP080806GE 80 82 56 DMP0808E DR350584E DFL1E DSHI1E DABP080809GE 80 82 86 DMP0808E DR350584E DFL1E DSHI1E DABP081206GE 80 120 56 DMP0812E DR350964E DFL1E DSHI1E DABP081209GE 80 120 86 DMP0812E DR350964E DFL1E DSHI1E DABP081606GE 80 160 56 DMP0816E DR351364E DFL1E DSHI1E DABP081609GE 80 160 86 DMP0816E DR351364E DFL1E DSHI1E DABP121206GE 120 122 56 DMP1212E DR350964E DFL1E DSHI1E DABP121209GE 120 122 86 DMP1212E DR350964E DFL1E DSHI1E DABP121609GE 120 160 91 DMP1216E DR351364E DFL1E DSHI1E DABP122009GE 120 200 86 DMP1220E DR351764E DFL1E DSHI1E DABP152008GE 150 200 76 DMP1520E DR351604E DFL1E DSHI1E DABP162409GE 160 240 91 DMP1624E DR352154E DFL1E DSHI1E DABP162412GE 160 240 121 DMP1624E DR352154E DFL1E DSHI1E DABP233009GE 230 300 86 DMP2330E DR352754E DFL1E DSHI1E DABP233011GE 230 300 111 DMP2330E DR352754E DFL1E DSHI1E

Caixas Terminal

Gama em ABS

Acessórios

Platina de montagem, DMP

Descrição: Platina de montagem em aço galvanizado para caixas DABP/DPCP.

Material: Chapa de aço galvanizado de 1,5 mm.

Quantidade por

A L a l Ref. 80 82 55 68 DMP0808E 80 120 65 93 DMP0812E 80 160 65 133 DMP0816E 120 122 105 95 DMP1212E 120 160 105 132 DMP1216E 120 200 105 172 DMP1220E 150 200 133 172 DMP1520E 160 240 145 213 DMP1624E 230 300 210 285 DMP2330E

Calha DIN, DR

Descrição: Calha DIN de 35mm para caixas DABP/DPCP.

Material: Aço. Quantidade por embalagem: 1 unidade Para caixa L Ref. 82 DR350584E 120/122 DR350964E 160 DR351364E 200 * DR351604E 200 ** DR351764E 240 DR352154E 300 DR352754E * DABP152008GE e DPCP152008GE ** DABP122009GE e DPCP122009GE

Suportes para fixação mural, DFL

Descrição: Suporte de montagem para a fixação mural

Material: Policarbonato

Características superfície: RAL 7035.

Quantidade por

embalagem: 4 peças com material de montagem. Ref.

Matriz de seleção de acessórios I DABP

Caixa

A L P Placa de montagem Calha DIN Suportes de montagem na _parede Dobradiças

(33)

Caixas Terminal

Gama em ABS

Acessórios

Dobradiças, DSHI

Acabamento: RAL 7035.

Quantidade por

(34)

03

3

(35)

Caixas Terminal

Gama em ABS

Caixa pequena | SABP

IP 66, 67 | IK 06/07

Descrição:

Caixa ABS, livre de halogênio apropriada para uso em interiores, baixa resistência a raios UV.

Material:

ABS.

Junta:

Junta de Poliuretano integrada na tampa da caixa.

Resistência à temperatura: -40°C a + 60°C. Inflamável: UL94 HB. Protecção: IP 66, 67 | IK 06 (-25°C) | IK 07 (+35°C). Acabamento: RAL 7035. Aprovações: CE e GOST. Fornecimento:

Base da caixa, tampa, parafusos de poliamida para a tampa e parafusos de montagem.

(36)

03

3 Tabela dimensional | SABP

IP 66, 67 | IK 06/07

75 125 75 60,5 SABP081308GE 75 125 100 85,5 SABP081310GE 75 125 125 110,5 SABP081313GE 125 125 75 60,5 SABP131308GE 125 125 100 85,5 SABP131310GE 125 125 125 110,5 SABP131313GE 125 175 75 60,5 SABP131808GE 125 175 100 85,5 SABP131810GE 125 175 125 110,5 SABP131813GE 125 175 150 135,5 SABP131815GE 175 175 75 60,5 SABP181808GE 175 175 100 85,5 SABP181810GE 175 175 125 110,5 SABP181813GE 175 175 150 135,5 SABP181815GE 175 250 75 60,5 SABP182508GE 175 250 100 85,5 SABP182510GE 175 250 150 135,5 SABP182515GE

Sobe consulta : Caixa com tampa transparente: a tampa transparente é feita de policarbonato, o número do item é SABPxxxxxxTE. Caixa de policarbonato com tampa cinzenta ou transparente, o número do item é SPCPxxxxxxGE / SPCPxxxxxxTE.

Esquema dimensional | SABP

W H A A H-35 H-15 W-35 W-15 = = = = 3,5 D-14.5 D-7.6 6,9 D SECTION A-A Front view Sectional side view

Top view

Inside box view

L P P P L L A A A Vista superior

Inside box view

(37)

SABP081308GE 75 125 75 SMP0813E DR350404E/DR350904E SFL1E SCP08E DSHI1E SABP081310GE 75 125 100 SMP0813E DR350404E/DR350904E SFL1E SCP10E DSHI1E SABP081313GE 75 125 125 SMP0813E DR350404E/DR350904E SFL1E SCP1315E DSHI1E SABP131308GE 125 125 75 SMP1313E DR350904E SFL1E SCP08E DSHI1E SABP131310GE 125 125 100 SMP1313E DR350904E SFL1E SCP10E DSHI1E SABP131313GE 125 125 125 SMP1313E DR350904E SFL1E SCP1315E DSHI1E SABP131808GE 125 175 75 SMP1318E DR350904E/DR351404E SFL1E SCP08E DSHI1E SABP131810GE 125 175 100 SMP1318E DR350904E/DR351404E SFL1E SCP10E DSHI1E SABP131813GE 125 175 125 SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP131815GE 125 175 150 SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP181808GE 175 175 75 SMP1818E DR351404E SFL1E SCP08E DSHI1E SABP181810GE 175 175 100 SMP1818E DR351404E SFL1E SCP10E DSHI1E SABP181813GE 175 175 125 SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP181815GE 175 175 150 SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP182508GE 175 250 75 SMP1825E DR351404E/DR352154E SFL1E SCP08E DSHI1E SABP182510GE 175 250 100 SMP1825E DR351404E/DR352154E SFL1E SCP10E DSHI1E SABP182515GE 175 250 150 SMP1825E DR351404E/DR352154E SFL1E SCP1315E DSHI1E

Caixa

A L P Placa de montagem Calha DIN _{montagem na parede}Suportes de Tampas Dobradiças

Matriz de seleção de acessórios I SABP

Mediante pedido- Caixa com tampa transparente- a tampa transparente é feita de policarbonato e o respetivo número de item é o SABPxxxxxxTE. A caixa é feita de policarbonato com uma tampa cinza ou transparente e o respetivo número de item é o SPCPxxxxxxGE/SPCPxxxxxxTE.

(38)

03

3

SABP081308GE 75 125 75 SMP0813E DR350404E/DR350904E SFL1E SCP08E DSHI1E SABP081310GE 75 125 100 SMP0813E DR350404E/DR350904E SFL1E SCP10E DSHI1E SABP081313GE 75 125 125 SMP0813E DR350404E/DR350904E SFL1E SCP1315E DSHI1E SABP131308GE 125 125 75 SMP1313E DR350904E SFL1E SCP08E DSHI1E SABP131310GE 125 125 100 SMP1313E DR350904E SFL1E SCP10E DSHI1E SABP131313GE 125 125 125 SMP1313E DR350904E SFL1E SCP1315E DSHI1E SABP131808GE 125 175 75 SMP1318E DR350904E/DR351404E SFL1E SCP08E DSHI1E SABP131810GE 125 175 100 SMP1318E DR350904E/DR351404E SFL1E SCP10E DSHI1E SABP131813GE 125 175 125 SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP131815GE 125 175 150 SMP1318E DR350904E/DR351404E SFL1E SCP1315E DSHI1E SABP181808GE 175 175 75 SMP1818E DR351404E SFL1E SCP08E DSHI1E SABP181810GE 175 175 100 SMP1818E DR351404E SFL1E SCP10E DSHI1E SABP181813GE 175 175 125 SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP181815GE 175 175 150 SMP1818E DR351404E SFL1E SCP1315E DSHI1E SABP182508GE 175 250 75 SMP1825E DR351404E/DR352154E SFL1E SCP08E DSHI1E SABP182510GE 175 250 100 SMP1825E DR351404E/DR352154E SFL1E SCP10E DSHI1E SABP182515GE 175 250 150 SMP1825E DR351404E/DR352154E SFL1E SCP1315E DSHI1E

Caixas Terminal

Gama em ABS

Acessórios

Platina de montagem, SMP

Descrição: Platina de montagem em aço para caixas SABP.

Material: Chapa de aço galvanizado de 1,5 mm.

Quantidade por

A L a l Ref. 75 125 48 98 SMP0813E 125 125 98 98 SMP1313E 125 175 98 148 SMP1318E 175 175 148 148 SMP1818E 175 250 148 223 SMP1825E

Calha DIN, DR2

Descrição: Calha DIN de 35 mm para caixas SABP.

Material: Aço galvanizado.

Quantidade por embalagem: 1 unidade Para caixa L/A Ref. 75 DR350404E 125 DR350904E 175 DR351404E 250 DR352154E

Suportes para fixação mural, SFL

Descrição: Suportes de fixação para montagem mural

Quantidade por

embalagem: 4 suportes com material para montagem. Ref.

SFL1E

Caixa

A L P Placa de montagem Calha DIN _{montagem na parede}Suportes de Tampas Dobradiças

Matriz de seleção de acessórios I SABP

Mediante pedido- Caixa com tampa transparente- a tampa transparente é feita de policarbonato e o respetivo número de item é o SABPxxxxxxTE. A caixa é feita de policarbonato com uma tampa cinza ou transparente e o respetivo número de item é o SPCPxxxxxxGE/SPCPxxxxxxTE.

(39)

Caixas Terminal

Gama em ABS

Acessórios

Dobradiças, DSHI

Quantidade por

DSHI1E

Embelezadores, SCP

Descrição: Tampões de cobertura pode ser usado em lugar dos parafusos de tampa localizada ao lado da dobradiça, desde que as dobradiças esteja montadas. Material: Polietileno Quantidade por embalagem: 10 unidades Para caixa P Ref. 75 SCP08E 100 SCP10E 125, 150 SCP1315E

(40)

03

3

(41)

Caixas Terminal

Gama em ABS

Caixa grande | OABP

IP 66, 67 | IK 06/07

Descrição:

Caixa ABS, livre de halogênio para utilização apenas no interior. Baixa resistência aos raios UV.

Material:

ABS.

Junta:

Junta de poliuretano integrada na tampa da caixa.

Resistência à temperatura: -40ºC a +60ºC. Inflamável: UL94 HB. Protecção: IP 66, 67 | IK 06 (-25°C) | IK 07 (+35°C). Acabamento: RAL 7035. Aprovações: CE e GOST. Fornecimento:

Base da caixa, tampa, parafusos de poliamida para a tampa e parafusos de montagem.

(42)

03

3 Tabela dimensional | OABP

IP 66, 67 | IK 06/07

Com tampa em opaca

200 200 132 115 OABP202013GE 200 300 132 115 OABP203013GE 200 400 132 115 OABP204013GE 300 300 132 115 OABP303013GE 300 400 132 115 OABP304013GE 300 600 132 115 OABP306013GE 400 600 132 115 OABP406013GE

Com tampa transparente

200 200 132 115 OABP202013TE 200 300 132 115 OABP203013TE 200 400 132 115 OABP204013TE 300 300 132 115 OABP303013TE 300 400 132 115 OABP304013TE 300 600 132 115 OABP306013TE 400 600 132 115 OABP406013TE

Esquema dimensional | OABP

W H A A 30 W-20 H-20 W-50 H-50 3.5 D-17 9 D-8 4.2 D SECTION A-A Front view Sectional side view

Top view

Inside box view

L P P P L L A A A Vista superior

Inside box view

(43)

OABP202013GE 200 200 132 OMP2020E OELA1.04E DR351505E OFL1E OABP203013GE 200 300 132 OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013GE 200 400 132 OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013GE 300 300 132 OMP3030E OELA1.04E DR352505E OFL1E OABP304013GE 300 400 132 OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013GE 300 600 132 OMP3060E OELA1.04E DR352505E OFL1E OABP406013GE 400 600 132 OMP4060E OELA1.04E DR353505E OFL1E OABP202013TE 200 200 132 OMP2020E OELA1.04E DR351505E OFL1E OABP203013TE 200 300 132 OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013TE 200 400 132 OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013TE 300 300 132 OMP3030E OELA1.04E DR352505E OFL1E OABP304013TE 300 400 132 OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013TE 300 600 132 OMP3060E OELA1.04E DR352505E OFL1E OABP406013TE 400 600 132 OMP4060E OELA1.04E DR353505E OFL1E

OABP202013GE 200 200 132 OHI1E OCP1E OLW55E OPCP202006EE OABP203013GE 200 300 132 OHI1E OCP1E OLW55E OPCP203006EE OABP204013GE 200 400 132 OHI1E OCP1E OLW55E OPCP204006EE OABP303013GE 300 300 132 OHI1E OCP1E OLW55E OPCP303006EE OABP304013GE 300 400 132 OHI1E OCP1E OLW55E OPCP304006EE OABP306013GE 300 600 132 OHI1E OCP1E OLW55E OPCP306006EE OABP406013GE 400 600 132 OHI1E OCP1E OLW55E OPCP406006EE OABP202013TE 200 200 132 OHI1E OCP1E OLW55E OPCP202006EE OABP203013TE 200 300 132 OHI1E OCP1E OLW55E OPCP203006EE OABP204013TE 200 400 132 OHI1E OCP1E OLW55E OPCP204006EE OABP303013TE 300 300 132 OHI1E OCP1E OLW55E OPCP303006EE OABP304013TE 300 400 132 OHI1E OCP1E OLW55E OPCP304006EE

Matriz de seleção de acessórios I OABP

Caixa

Montagem Fixação

A L P Placa de montagem profundidade da placa de Kit de ajuste da

montagem Calha DIN

Suportes de montagem na parede

Caixa

Tampa Combinação

(44)

03

3

OABP202013GE 200 200 132 OMP2020E OELA1.04E DR351505E OFL1E OABP203013GE 200 300 132 OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013GE 200 400 132 OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013GE 300 300 132 OMP3030E OELA1.04E DR352505E OFL1E OABP304013GE 300 400 132 OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013GE 300 600 132 OMP3060E OELA1.04E DR352505E OFL1E OABP406013GE 400 600 132 OMP4060E OELA1.04E DR353505E OFL1E OABP202013TE 200 200 132 OMP2020E OELA1.04E DR351505E OFL1E OABP203013TE 200 300 132 OMP2030E OELA1.04E DR351505E/DR352505E OFL1E OABP204013TE 200 400 132 OMP2040E OELA1.04E DR351505E/DR353505E OFL1E OABP303013TE 300 300 132 OMP3030E OELA1.04E DR352505E OFL1E OABP304013TE 300 400 132 OMP3040E OELA1.04E DR352505E/DR353505E OFL1E OABP306013TE 300 600 132 OMP3060E OELA1.04E DR352505E OFL1E OABP406013TE 400 600 132 OMP4060E OELA1.04E DR353505E OFL1E

OABP202013GE 200 200 132 OHI1E OCP1E OLW55E OPCP202006EE OABP203013GE 200 300 132 OHI1E OCP1E OLW55E OPCP203006EE OABP204013GE 200 400 132 OHI1E OCP1E OLW55E OPCP204006EE OABP303013GE 300 300 132 OHI1E OCP1E OLW55E OPCP303006EE OABP304013GE 300 400 132 OHI1E OCP1E OLW55E OPCP304006EE OABP306013GE 300 600 132 OHI1E OCP1E OLW55E OPCP306006EE OABP406013GE 400 600 132 OHI1E OCP1E OLW55E OPCP406006EE OABP202013TE 200 200 132 OHI1E OCP1E OLW55E OPCP202006EE OABP203013TE 200 300 132 OHI1E OCP1E OLW55E OPCP203006EE OABP204013TE 200 400 132 OHI1E OCP1E OLW55E OPCP204006EE OABP303013TE 300 300 132 OHI1E OCP1E OLW55E OPCP303006EE OABP304013TE 300 400 132 OHI1E OCP1E OLW55E OPCP304006EE OABP306013TE 300 600 132 OHI1E OCP1E OLW55E OPCP306006EE OABP406013TE 400 600 132 OHI1E OCP1E OLW55E OPCP406006EE

Caixas Terminal

Gama em ABS

Acessórios

Platina de montagem, OMP

Descrição: Platina de montagem em aço para caixas OABP/OPCP.

Material: Chapa de aço galvanizado de 1,5mm.

Quantidade por

A L a l Ref. 200 200 160 160 OMP2020E 200 300 160 260 OMP2030E 200 400 160 360 OMP2040E 300 300 260 260 OMP3030E 300 400 260 360 OMP3040E 300 600 260 560 OMP3060E 400 600 360 560 OMP4060E

Kit de ajuste em profundidade para a

platina de montagem, OEL

Descrição: Permite a colocação da platine de montagem em qualquer profundidade.

Quantidade por

embalagem: OEL1E: 1 unidade, e OELA1.04E: 4 unidades. Ref.

OELA1.04E OEL1E

Calha DIN, DR3

Descrição: Calha DIN de 35 mm para caixas OABP/OPCP.

Material: Chapa de aço galvanizado.

Quantidade por embalagem: 1 peça Para caixa L/A Ref. 200 DR351505E 300 DR352505E 400 DR353505E

Matriz de seleção de acessórios I OABP

Caixa

Montagem Fixação

A L P Placa de montagem profundidade da placa de Kit de ajuste da

montagem Calha DIN

Suportes de montagem na parede

Caixa

Tampa Combinação

(45)

Caixas Terminal

Gama em ABS

Acessórios

Suportes para fixação mural, OFL

Descrição: Suportes de fixação para montagem mural. Podem ser montados em três posições diferentes, e suportam aproximadamente um peso de 600 N.

Material: Poliamida

Quantidade por

embalagem: 4 suportes com material de montagem. Ref.

OFL1E

Dobradiças, OHI

Quantidade por

embalagem: Conjunto de 2 dobradiças com material de montagem. Ref.

OHI1E

Embelezadores, OCP

Descrição: Tampões de cobertura pode ser usado em lugar dos parafusos de tampa localizada ao lado da dobradiça, desde que as dobradiças esteja montadas. Material: Polietileno Quantidade por embalagem: 12 unidades Ref. OCP1E

Parafusos para fecho, OLW

Descrição: Os parafusos podem ser usados em substituição de cada parafuso da tampa da caixa de terminais que permitirá um acesso mais fácil. Se dobradiças estão montadas nas caixas de terminais apenas dois parafusos serão necessária e deve ser montado em frente à dobradiça.

(46)

03

3 Módulo de extensão em Policarbonato,

OPCP-EE

Descrição: O módulo de extensão em profundidade, utiliza-se quando é necessário mais profundidade do que a standard. Pode ser aplicado conjuntamente com a gama OPCP e também com a gama OABP.

Material: Policarbonato Quantidade por embalagem: 1 unidade Para caixa A L P Ref. 200 200 55 OPCP202006EE 200 300 55 OPCP203006EE 200 400 55 OPCP204006EE 300 300 55 OPCP303006EE 300 400 55 OPCP304006EE 300 600 55 OPCP306006EE 400 600 55 OPCP406006EE

(47)

Caixas Terminal

Gama em policarbonato

Aplicação típica | Gama em

policarbonato

Indústrias químicas Maquinaria de exterior Aerogeradores

As caixas de terminais em policarbonato são leves, têm propriedades retardadoras de chama e possuem uma elevada resistência à corrosão. São uma solução económica ideal tanto para instalações interiores como exteriores. A tampa pode ser RAL7035 ou transparente, o que permite verifi car o estado dos componentes internos.

É fácil usinar o policarbonato com ferramentas padrão, o que simplifi ca qualquer modifi cação necessária posteriormente. Esta facilidade de construção permite que as decisões de design fi nal sejam adiadas.

Equipamento de comboio

Esta caixa de terminais em policarbonato OPCP é instalada na parte inferior de um comboio. A escolha da caixa OPCP deveu-se à sua dimensão, que se adapta perfeitamente ao respetivo espaço no comboio, e à sua capacidade de aguentar movimento e vibrações contínuas, assim como condições de temperatura e condições ambientais em mudança. A caixa foi equipada com vários passa-cabos de diferentes tamanhos para permitir a entrada dos cabos para realizar a ligação nos blocos dos terminais colocados no interior do armário.

Sistema de controlo de estala para alimentação de vacas

Esta caixa em policarbonato é utilizada para alimentar vacas em quintas. Quando as vacas entram na sala de ordenha, basta introduzir o número de vacas e premir para alimentar, sendo que a ração correta é fornecida ao seguinte estábulo disponível no lado da sala de ordenha atual. A caixa foi selecionada graças às suas dimensões adequadas que possibilitam a respetiva fi xação através de suportes de montagem na parede e graças à tampa
