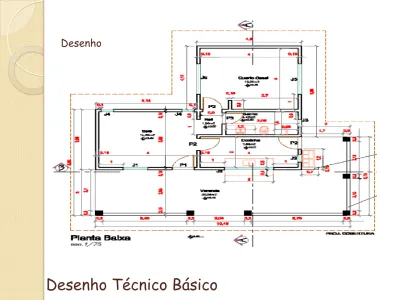

Desenho Técnico Básico

(2)

Conceito

• As normas (ABNT) procuram unificar os elementos do

desenho técnico para facilitar a execução.

• O Desenho Arquitetônico consiste na representação

geométrica das diferentes projeções, vistas, ou seções

de um edifício.

Sílvio Antônio de Freitas

• O Desenho Técnico não pode sujeitar-se aos gostos e

caprichos de cada desenhista. Quem desenha não é quem

executa.

(3)

(4)

Desenho a mão livre utilizado nas fase de:



Croquis



Estudo preliminar

Desenho por instrumentos utilizado nas fases de:



Anteprojeto



Projeto Executivo

(5)

NBR 6492 Representação de Projetos de NBR 6492 Representação de Projetos de Arquitetura

Arquitetura

Os desenhos básicos que compõem um

projeto de arquitetura:

-

_{PLANTA BAIXA;}

-

_{PLANTA DE COBERTURA;}

-

_{PLANTA DE CORTES;}

-

_{PLANTA DE ELEVAÇÕES OU FACHADAS;}

-

_{PLANTA DE SITUAÇÃO;}

-

_{PLANTA DE LOCAÇÃO (OU IMPLANTAÇÃO);}

-

_{OUTROS (EXEMPLO: PERSPECTIVAS);}

-

_{MEMORIAL DESCRITIVO E ESPECIFICAÇÕES}

TÉCNICAS

DE

MATERIAIS

E

SISTEMAS

CONSTRUTIVOS (INFORMAÇÕES ESCRITAS).

(6)



Os projetos arquitetônicos devem conter

todas as informações necessárias para que

possam ser completamente entendidos,

compreendidos e executados. O projeto de

arquitetura é composto por desenhos técnicos

através de plantas, cortes, elevações e

perspectivas – e por informações escritas –

memorial descritivo e especificações técnicas

de materiais e sistemas construtivos.



O

desenho

arquitetônico

é

uma

especialização

do

desenho

técnico

normatizado voltada para a representação

dos projetos de arquitetura).É através dele

que o arquiteto transmite as suas intenções

arquitetônicas e construtivas.

(7)

Escalas



A necessidade do emprego de uma escala

surgiu da impossibilidade de

representarmos em verdadeira grandeza.



A unidade usada é o centímetro.



A escala escolhida deve ser em função de

três fatores:

1. Tamanho do papel;

2. Dimensões do objeto a representar;

3. Clareza do desenho.

(8)

Escalas mais usadas:



1: 75



1:20



1:25



1:50



1:100



1:1 (escala natural)

Escalas

(9)

(10)

(11)

Representação gráfica

_{Representação gráfica}

Números não inclinados

(12)

Letras sempre MAIUSCULAS e não

inclinadas

(13)



A caligrafia no desenho técnico exige, a simplificação

máxima do “desenho”de letras e números.



Tal simplificação busca evitar os riscos de dupla

interpretação das informações.



A letra tipo bastão é a recomendada pela Associação

Brasileira de Normas Técnicas (ABNT).



Trata-se de caracteres desenhados com linhas de

(14)

(15)

(16)

(17)

Portas e Portões

(18)

(19)

(20)

ABERTURAS:

PORTAS: em vista são indicadas apenas pelo seu contorno; : preferencialmente com linhas duplas (5cm), quando forem dotadas de marco. Em corte, indica-se apenas o vão, com a visão da parede do fundo em vista.

JANELAS: em vista seguem as mesmas diretrizes das portas. Em corte têm representação similar à planta baixa, marcando-se o peitoril como parede (traço cheio e grosso) e a altura da janela (quatro linhas paralelas em traço cheio e médio).

PORTA VISTA JANELA VISTA PORTA CORTE JANELA CORTE

(21)

(22)

(23)

(24)

ELEMENTOS DO DESENHO

ARQUITETONICO

(25)

DESENHO TÉCNICO ARQUITETÔNICO

(26)

Quadro Geral de Acabamentos

(27)

Planta Baixa

_{Planta Baixa}

É a projeção

de uma

seção

horizontal

paralela ao

plano do

piso a uma

altura

aproximada

de 1.50m.

(28)

 Na verdade, a planta baixa é o desenho de uma

construção contendo todas as informações da edificação. Todos os ambientes são retratados, fielmente, através de suas medidas de largura e comprimento, bem como as especificações das portas e janelas com altura, largura e peitoril. Todo

este detalhamento é feito em escala.

 Para organizar uma planta baixa os

procedimentos básicos sugeridos são:

 1) Escolha da escala.

 2) Demarcação das paredes.

 3) Representação da projeção dos beirais.

 4) Representação da posição e das dimensões das

esquadrias bem como dos arcos que demarcam as aberturas das portas.

 5) Representação das louças sanitárias.  6) Representação dos pisos frios.

 7) Representação de textos e cotagem.

(29)

A

s cotas devem ser

externas ao desenho, e se

necessário, internas.

A planta deve constar:



Os cheios com nome, cotas

e área dos ambientes.



Vazios com cotas (LxHxP)



Mobiliários fixos

(hidráulicos, elétricos)



Indicação dos Cortes



Cotas de nível



Orientação solar



Especificação de materiais

(30)

Planta Baixa

(31)

COTAGEM – COTAS NBR 10126

Cotagem são medidas de um objeto,

imprescindível para o projetista indicar a

verdadeira grandeza. Uma cota errada

pode trazer prejuízos e aborrecimentos, por

isso é sempre bom ter muita atenção e

cuidado na hora de se fazer uma cota.

O que uma cota pode indicar:



Comprimentos,

larguras,

alturas,

profundidades;



Raios, diâmetros e ângulos;



A cota deve ser realizada da seguinte

forma:



Acima e paralelamente às suas linhas de

cota, preferivelmente no centro da linha de

cota.

(32)

COTAGEM

Hábitos a serem evitados:



Não repetir cotas, salvo em casos

especiais;



Não usar qualquer linha do desenho

como linha de cota;



Evitar que uma linha de cota corte uma

linha auxiliar;



Não esperar de quem for ler o desenho

que faça somas e subtrações: cotar todas

as medidas e as dimensões totais;



Evitar cotas linhas ocultas (cotá-la em

uma vista no qual esteja visível);

(33)

COTAGEM

PONTA DA LINHA LINHA DE COTA LINHA AUXILIAR MEDIDA DA COTA

(34)

COTAS



Linha de Cota:

◦

Linha fina paralela ao objeto cotado.

◦

Ponta da linha Tamanho = 0,10



Linha Auxiliar:

◦

Linha fina paralela entre si e perpendicular

ao objeto cotado.

◦

Ponta da linha Tamanho = 0,10



Ponta da Linha:

◦

Terminadas no ângulo de 45º

◦

Tamanho = 0,10



Cota usar a escala =1:100



Tamanho da cota = 0,30

(35)

Cotas



Regras Gerais:

◦ As cotas devem ser distribuídas nas vistas que melhor caracterizam as partes cotadas, podendo ser colocadas dentro ou fora do elemento que representam, atendendo-se as necessidades condições de : CLAREZA E FACILIDADE DE EXECUÇÃO;

◦ Os números devem ser colocados nas linhas de cota. Posição horizontal ou vertical ou inclinada sempre acima da linha;

◦ Uma sequência de cotas parciais deve ser colocada em uma só linha, colocando-se também a cota total;

◦ As linhas de cotas devem ficar afastadas entre si;

◦ As cotas devem representar a verdadeira grandeza do desenho;

◦ Deve-se evitar o cruzamento das linhas de cota;

◦ No posicionamento Horizontal os números devem ser colocados sempre acima da linha.

(36)

Cotas

 _{São representadas exclusivamente as cotas verticais, de todos os elementos} de interesse em projeto, e principalmente:

1. pés direitos (altura do piso ao forro/teto); 2. cotas de peitoris e janelas;

3. cotas de portas e portões;

4. cotas das lajes e vigas existentes;

5. alturas de patamares de escadas e pisos intermediários; 6. altura de platibandas;

7. altura de cumeeiras;

8. altura de reservatórios (posição e dimensões);

9. Para as regras de cotagem, utilizam-se os mesmos princípios utilizados para cotas em planta baixa:

10.- As cotas devem ser preferencialmente externas;

11.- As linhas de cota no mesmo alinhamento devem ser completas;

12.

(37)

Cortes



É a projeção vertical

que se obtem quando se

secciona uma edificação

por um plano secante

vertical.



Projeta-se as alturas:

Pé-direito, portas,

janelas, peitoris,

vergas, espessura de

laje, piso, detalhe de

cobertura e alicerce.

(38)

 Normalmente se faz no mínimo dois cortes, um

transversal e outro longitudinal ao objeto cortado,

para melhor entendimento.

 Podem sofrer desvios, sempre dentro do mesmo

compartimento, para possibilitar a apresentação de informações mais pertinentes.

 Os cortes podem ser transversais (plano de corte na

menor dimensão da edificação) ou longitudinais (na maior dimensão).

 Chamado de Corte AA e Corte BB.

 Deve-se sempre passar um dos cortes por um dos

compartimentos de ladrilhos, cujas paredes sejam

revestidas por azulejos.

 Indicamos as seções nas plantas por traços grossos

interrompidos por pontos e terminados por setas que indicam a situação do observador.

 Assinalamos os cortes por letras maiúsculas.

 As paredes seccionadas devem ser representadas tal

como aparecem nas plantas.

Cortes

(39)

Cortes

(40)

(41)

Corte AA

(42)

Corte BB

(43)

(44)

(45)

(46)

Planta de Cobertura



É a vista superior da

edificação onde

representamos o

telhado, sua

inclinação e material.



A cota mais

importante é a dos

beirais.



A linha tracejada

indica o contorno do

edifício.

(47)

Pla

nt

a d

e C

ob

er

tu

ra

Pla

nt

a d

e C

ob

er

tu

ra

(48)

Pla

nt

a d

e C

ob

er

tu

ra

/l

oc

aç

ão

Pla

nt

a d

e C

ob

er

tu

ra

/l

oc

aç

ão



Representação gráfica

da vista ortográfica

principal superior de

uma edificação, ou

vista aérea de seu

telhado, acrescida de

informações do

sistema de

escoamento pluvial



Escalas indicadas:

1:100 ou 1:200

(49)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

São as vistas principais (frontal,

posterior, lateral direita ou esquerda) da

edificação, elaboradas com a finalidade

de fornecer dados para a execução da

obra, bem como antecipar a visualização

externa da edificação projetada.

(50)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

QUANTIDADE DE FACHADAS QUANTIDADE DE FACHADAS

A

quantidade

de

elevações

externas

necessárias

são

variáveis,

ficando

sua

determinação

a

critério

do

projetista,

normalmente dependendo de critérios tais como:



Sofisticação dos acabamentos externos;



Número de frentes do lote;



Posição da porta principal de acesso;



Iregularidade das paredes externas;



Para a aprovação de um projeto

na Prefeitura Municipal, exige-se

no mínimo uma representação de

elevação, normalmente a frontal.

(51)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

DENOMINAÇÃO DAS FACHADAS

Havendo uma única fachada, o desenho

recebe apenas esta denominação específica:

ELEVAÇÃO ou FACHADA.

Existindo mais do que uma elevação, há que

se distinguir os vários desenhos conforme a

sua localização no projeto. Há critérios

variáveis, aceitos desde que, num mesmo

projeto, utilize-se sempre o mesmo critério:



Pelo nome da vista: frontal, posterior, lateral

direita, lateral esquerda



Pela orientação geográfica: norte, sul, leste,

oeste



Pelo nome da rua: para construções de esquina



Pela importância: principal, secundária (apenas

para duas fachadas)



Letras e números.

(52)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

CARACTERÍSTICAS DE REPRESENTAÇÃO CARACTERÍSTICAS DE REPRESENTAÇÃO

Valores tonais criados pela representação de materiais, texturas e de sombras podem ser usados para melhorar a sensação de profundidade do desenho. Assim como a diferenciação .de traços.

(53)

REPRESENTAÇÃO DOS ELEMENTOS: REPRESENTAÇÃO DOS ELEMENTOS: PORTAS E JANELASPORTAS E JANELAS

Em elevações ou fachadas a principal indicação é de que os elementos devem ser representados com a máxima fidelidade possível dentro dos recursos disponíveis de instrumental e de escala.

A – porta cega B – porta almofadada C – Porta envidraçada D – Porta de lambris A – Guilhotina com venezianas B – De correr com persianas C – Basculante metálica/madeira

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

(54)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

REPRESENTAÇÃO DOS ELEMENTOS: MATERIAIS DE

REVESTIMENTOS

(55)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

ETAPAS PARA O DESENHO DA FACHADA

(56)

ETAPAS PARA O DESENHO DA FACHADA

No caso em que as fachadas são desenhadas na mesma

escala que a planta baixa e os cortes, o trabalho do

desenhista fica consideravelmentefacilitado – o escalímetro não precisa ser usado.

ETAPAS:

1. Colar a prancha em branco sobre a prancheta, sobre a qual vamos desenhar a elevação;

2. Sobre a prancha em branco colar a planta baixa no sentido da elevação que vamos desenhar;

3. Traçar, com o auxílio da régua paralela e dos esquadros, todas as linhas de projeção verticais das paredes e demais detalhes da planta que são de interesse para o desenho da fachada, na prancha branca;

4. Retirar a planta baixa e sobre o papel de desenho colar um dos cortes (com maior detalhe, e com a altura da cumeeira) lateralmente ao desenho da elevação, alinhando o nível externo do corte com a linha do piso da elevação;

5. Transportar todos os detalhes em altura que interessam ao desenho da elevação: altura e forma da cobertura, altura das portas, das janelas, peitoris....

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

(57)

CONSIDERAÇÕES FINAIS: FACHADASCONSIDERAÇÕES FINAIS: FACHADAS

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

(58)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

ELEVAÇÃO LATERAL SEM ESCALA CONSIDERAÇÕES FINAIS FACHADAS:

(59)

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

CONSIDERAÇÕES FINAIS FACHADAS:

(60)

CONSIDERAÇÕES FINAIS FACHADAS:

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

Pla

nt

a f

ac

ha

da

/

ele

va

çã

o

(61)

Pla

nt

a d

e L

oc

aç

ão

Pla

nt

a d

e L

oc

aç

ão

 Indica a localização da construção dentro do lote.  É o ponto de partida para a marcação da obra.  Indica a posição da construção dentro do terreno. A planta não se limita a casa ou construção. Ela deve mostrar os muros, portões, árvores existentes ou a plantar, a calçada ou passeio e, se necessário as construções vizinhas  Afastamento do muro frontal e lateral

(62)

Pla

nt

a d

e l

oc

aç

ão

Pla

nt

a d

e l

oc

aç

ão



Representação gráfica

da vista ortográfica

principal superior de

uma edificação, ou

vista aérea de seu

telhado, acrescida de

informações do

sistema de

escoamento pluvial



Escalas indicadas:

1:100 ou 1:200

(63)

Pla

nt

a d

e S

itu

aç

ão

Pla

nt

a d

e S

itu

aç

ão



E uma vista ortográfica superior com

abrangência de toda a zona que envolve o

terreno para qual se projetou a edificação



Indica a forma, as dimensões a área do lote, os

lotes e quadras vizinhas, a orientação solar, a

largura e o nome das ruas.



Tem sua importância para o entendimento da

locação de nossa edificação e demais

elementos no terreno.



Nela determinamos os limites do terreno como

o passeio e a via de rolamento- Rua.



Sua finalidade básica e de representar o

formato do lote e os elementos que

identifiquem as confrontações laterais e do

fundo.

(64)

Pla

nt

a d

e S

itu

aç

ão

Pla

nt

a d

e S

itu

aç

ão

Planta de Situação: Modelo

_{Planta de Situação: Modelo}

Bairro: Feliz Natal

(65)

Pla

nt

a d

e s

itu

aç

ão

Pla

nt

a d

e s

itu

aç

ão

Composição do desenho:

_{Composição do desenho:}



Para atender aos objetivos e finalidades da

própria planta de situação, a representação

gráfica deve ser composta dos seguintes

elementos:

a) Elementos reais:

a) Contorno do terreno;

b) Contorno quarteirão;

c) Trechos dos quarteirões adjacentes;

b) Informações:

a) Orientação geográfica;

b) Dimensões lineares do lote/ terreno;

c) Distancia a esquina mais conveniente;

d) Nomes dos logradouros;

e) Dimensões dos passeios ou ruas;

f) Escala indicada: 1/100; 1/200; 1/500; 1/1000; 1/50.000 etc;

g) Orientação geográfica do lote e indispensável, se da pela

(66)

Composição do desenho:

_{Composição do desenho:}

Pla

nt

a d

e s

itu

aç

ão

Pla

nt

a d

e s

itu

aç

ão

c)

Espessura do Traço:

a) Contorno do terreno com linha mais grossa;

b) Elementos Complementares com linha Media;

c) Elementos topográficos e linhas secundarias: Medida, Hachura com linha Fina;

d)

Informações Genéricas:

a) Nomes de ruas e acessos devem ser utilizados com letra maiúsculas;

b) Informações complementares com letras minúsculas;

c) Em zona rural e indispensável a indicação dos proprietários lindeiros “Vizinhos”;

d) Em zona urbana e indispensável a colocação dos números do lote;

e) E indispensável que o lote a ser edificado seja hachurado para um maior destaque;

(67)

T

EL

H

A

D

O

T

EL

H

A

D

O

As formas usuais do telhado:

(68)

T

EL

H

A

D

O

T

EL

H

A

D

O

As formas usuais do telhado:

• _{As cumeeiras são linhas paralelas a uma direção das}

paredes e perpendiculares a outra direção.

• _{Os espigões formam ângulos de 45º com as projeções das}

paredes e saem dos cantos externos.

• _{As aguas furtadas ( ou rincões ) formam ângulos de 45º}

com as projeções das paredes e saem dos cantos internos. São o encontro de dois planos( aguas).
