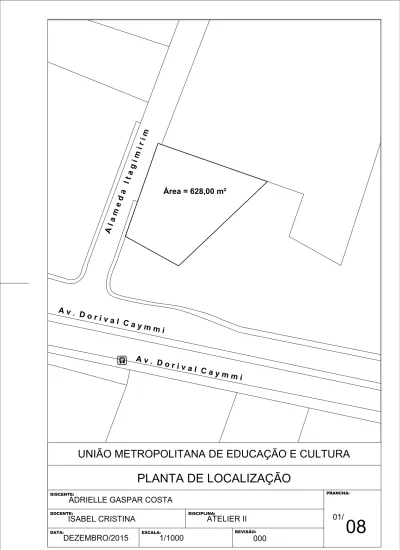

01/ A l a m e d a I t a g i m i r i m. Área = 628,00 m². A v. D o r i v a l C a y m m i. A v. D o r i v a l C a y m m i PRANCHA:

(1)

Área = 628,00 m²

A v . D o r i v a l C a y m m i

(2)

24

23

27

23

26

25 R U A I T A G I M I R I M

26 P A S S E I O

N

25

24

28

C A A

UNIÃO METROPOLITANA DE EDUCAÇÃO E CULTURA

PLANTA DE SITUAÇÃO

QUADRO DE ÁREAS

DO TERRENO:

628.00m²

OBRA BASE

_ÁREAS

PAV. INFERIOR

54,50m²

PAV. TÉRREO

148,00m²

PAV. SUPERIOR

71,71m²

ÁREA CONSTRUÍDA

274,21m²

OBRAS

COMPLEMENTARES

ÁREAS

VARANDA GOURMET

56,45m²

PISCINA

34,38m²

ÁREA TOTAL

OCUPADA

365,04m²

ÁREA TOTAL

PERMEÁVEL

268,51m²

I.O.

58%

I.P.

43%

C.A.B.

44%

C.A.M.

22%

(3)

24

27

28

23

27

23

26

25 R U A I T A G I M I R I M

26 P A S S E I O

N

25

24

28 GARAGEM

CIRCULAÇÃO

DEPÓSITO

C

A

(4)

SALA DE

ESTAR/JANTAR

24

28

23

27

23

26

25 R U A I T A G I M I R I M

26 P A S S E I O

N

25

24

28

27 GABINETE

W.C.

QUARTO DE

SERVIÇO

COZINHA

DESPENSA

W.C. SERV.

ÁREA DE SERVIÇO

CIRCULAÇÃO

VARANDA

GOURMET

C

A

SALA ESTAR/JANTAR

(5)

SUÍTE MASTER

SANITÁRIO

CIRC.

CLOSET

CIRCULAÇÃO

SUÍTE

SANITÁRIO

24

28

23

27

23

26

25 R U A I T A G I M I R I M

26 P A S S E I O

N

25

24

28

27 VARANDA

GOURMET

C

A

(6)

23

24

25

26

27

28

29

30

31

32

33 SALA ESTAR/JANTAR

P.N.T.

23

24

25

26

27

28

29

30

31

32

33 SALA ESTAR/JANTAR

COZINHA

ÁREA DE SERV.

P.N.T.

CORTES

CORTE C-C

(7)

23

24

25

26

27

28

29

30

31

32

33 UNIÃO METROPOLITANA DE EDUCAÇÃO E CULTURA

FACHADA

FACHADA LATERAL

(8)

23

24

25

26

27

28

29

30

31

32

33 UNIÃO METROPOLITANA DE EDUCAÇÃO E CULTURA

FACHADA

FACHADA FRONTAL

(9)

ESPECIFICAÇÃO DE MATERIAIS

Deve indicar, com clareza, os materiais de acabamento de todo o projeto, por cômodo, informando todos os itens ali constantes.

CÔMODOS

Piso : material (cerâmica, cimentado, pedra, etc.), padrão, dimensões, marca, modelo. Paredes : indicação de revestimento (argamassa, cerâmica, azulejo, lambri,etc.) e acabamento

(massa corrida, massa acrílica, tinta PVA, tinta acrílica, etc).

Teto : indicação de revestimento (argamassa) e acabamento (massa corrida, massa acrílica, tinta PVA, tinta acrílica, etc) ou indicação de forro (gesso, madeira, PVC, etc.).

Rodapés : material (madeira, pedra, cerâmica, etc.) e altura. Soleiras : material (madeira, pedra, cerâmica, etc.).

Esquadrias : material (madeira, aço, alumínio, PVC, etc.) e acabamento (tinta, verniz, anodização, cor).

Vidros : tipo (liso, fosco, fantasia, etc.), espessura, cor.

Portas : tipo (semi-oca, maciça, folheada, etc.), acabamento (tinta, verniz, etc).

Ferragens : material (aço, latão, etc.) e padrão (cromado, fosco, preto, bronze), marca e modelo. Louças : indicação de marca e modelo (DECA, CELITE, etc.).

Metais : indicação de marca e modelo (DECA, DOCOL, FABRIMAR, etc.). Bancada : material (mármore, granito, aço inox. fibra, resina, etc.) e padrão.

Instalações Elétricas : indicação dos pontos existentes ou previstos (pontos de luz no teto, tomadas de corrente, ponto de telefone, ponto de antena coletiva).

Instalações Hidráulicas : indicação de redes existentes ou previstas (rede de água fria, rede de água quente, rede de esgoto), material empregado (PVC, CPVC, Cobre, aço galvanizado, etc.). Gradil : material (aço, alumínio, etc.), dimensões.

Corremãos : material (aço, alumínio, etc.), dimensões.

FACHADAS

indicação de revestimento (argamassa, cerâmica, etc.) e acabamento (massa corrida, massa acrílica, tinta PVA, tinta acrílica, etc).

EQUIPAMENTOS

indicação dos equipamentos existentes ou previstos (Elevador, Central de Interfone, Central de Gás, etc.).

Exemplo prático:

ESPECIFICAÇÃO DE MATERIAIS

SEDE DE EMPRESA TÉRREO

RECEPÇÃO

Piso : Concreto polido (piso de alta resistência)

Paredes : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Rodapés : Concreto polido (piso de alta resistência), h=5 cm

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=5,35 m Porta : Vidro temperado, com sistema de fechamento automático por sensor

Instalações : Tomadas de corrente, ponto para telefonia, pontos para rede de informática (conforme layout)

TREINAMENTO e REPROGRAFIA

(10)

Vidros : Liso, 4 mm

Instalações : Ponto de luz no teto, tomadas de corrente, ponto para telefonia, pontos para rede de informática (conforme layout)

DEPÓSITOS (Reprografia e Manutenção)

Teto : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Portas : Semi-oca, acabamento em tinta esmalte sintético acetinado cor branco gelo

(referência Coralit)

Aduelas : Madeira maciça, acabamento em tinta esmalte sintético acetinado cor platina (referência Coralit)

Ferragens : Papaiz, série Standard MZ 30, acabamento preto fosco Esquadrias : Alumínio anodizado natural

Vidros : Fantasia tipo canelado, 4 mm

Instalações : Ponto de luz no teto, tomada de corrente (conforme layout) SANITÁRIOS

Piso : Cerâmica Moliza 33 x 33 cm, padrão Pajuçara

Paredes : Cerâmica Moliza 33 x 33 cm, padrão Pajuçara, detalhe com filete Cecrisa 2 x 20 cm, New GR

Teto : Forro em lâminas de PVC 20 mm, cor branco, h=2,50 m

Portas : Semi-oca, acabamento em tinta esmalte sintético acetinado cor branco gelo (referência Coralit)

Louças : Deca, linha Ravena, cor branco – bacia convencional P9, cuba L37, mictório M711 Bancadas : Granito cinza (Andorinha ou similar)

Rodapia : Granito cinza (Andorinha ou similar), h=8 cm

Metais : Deca. linha Spot – torneira para lavatório 1198 C43, sifão para lavatório 1680 C, válvula de escoamento 1602 C, válvula de descarga Hydra Max 2550, tubo de ligação para bacia 1968C, ducha manual com Registro 1984C43ACT, sifão para mictório 1681, válvula para mictório 2570C

Instalações : Ponto de luz no teto, tomadas de corrente (conforme layout)

COPA

Piso : Cerâmica Moliza 33 x 33 cm, padrão Pajuçara

Paredes : Azulejo Cecrisa 15 x 15 cm, padrão Tinte White, detalhe com cordão Cecrisa 1,3 x 20 cm AL

Vidros : Liso, 4 mm

Bancada : Aço inoxidável (Franke ou similar)

Metais : Deca. linha Spot – torneira de parede para pia de cozinha com bica móvel 1168 C43

(11)

Rodapés : Concreto polido (piso de alta resistência), h=5 cm

Divisórias : Chapas de madeira e perfis de alumínio, cor gelo, h=1,50 m

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=5,35 m Esquadrias : Alumínio anodizado natural

Instalações : Pontos de luz no teto, tomadas de corrente, pontos para telefonia, pontos para rede de informática (conforme layout)

CIRCULAÇÃO (sob Mezanino)

Teto : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Instalações : Ponto de luz no teto

CIRCULAÇÃO (demais)

Divisórias : Chapas de madeira e perfis de alumínio, cor gelo, h=1,50 m

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=5,35

DEPÓSITO (sob escada)

Teto : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Portas : Semi-oca, acabamento em tinta esmalte sintético acetinado cor branco gelo

Ferragens : Papaiz, série Standard MZ 30, acabamento preto fosco Instalações : Ponto de luz no teto

MEZANINO CIRCULAÇÃO

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=2,20 m Instalações : Ponto de luz no teto

DIRETOR ADMINISTRATIVO, DIRETOR TÉCNICO E SALA DE REUNIÕES Piso : Concreto polido (piso de alta resistência)

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=2,65 m Portas : Semi-oca, acabamento em tinta esmalte sintético acetinado cor branco gelo

(12)

Paredes : Cerâmica Moliza 33 x 33 cm, padrão Pajuçara, detalhe com filete Cecrisa 2 x 20 cm, New GR

Vidros : Fantasia tipo canelado, 4 mm Louças : Deca, linha Ravena, cor branco Bancada : Granito cinza (Andorinha ou similar)

Rodapia : Granito cinza (Andorinha ou similar), h=8 cm

Metais : Deca. linha Spot – torneira para lavatório 1198 C43, sifão para lavatório 1680 C, válvula de escoamento 1602 C, válvula de descarga Hydra Max 2550, tubo de ligação para bacia 1968C, ducha manual com Registro 1984C43ACT, chuveiro Spot 1991C

Instalações : Ponto de luz no teto, tomadas de corrente (conforme layout) DEPÓSITOS

Teto : Placas de Isopor auto-estingüível revestidas na face aparente com textura acrílica fosca, cor branca, estrutura de perfis de alumínio anodizado natural, h=2.65 m Portas : Semi-oca, acabamento em tinta esmalte sintético acetinado cor branco gelo

Instalações : Ponto de luz no teto, tomada de corrente (conforme layout) SUBESTAÇÃO E GERADOR

Piso : Cimentado desempolado

Paredes : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Teto : Massa corrida sobre massa única, acabamento em tinta látex PVA cor branco Portas : Chapa de aço, acabamento em tinta esmalte sintético acetinado cor branco gelo

Esquadrias : Cobogó em veneziana telado, tela de aço galvanizado, malha de 10 x 10 mm Instalações : Ponto de luz no teto, tomada de corrente (conforme layout)

ÁREA EXTERNA

Piso do Estacionamento : Piso articulado Meios-fios : Concreto

Portões : Tubos de aço galvanizado Passeios : Cimentado desempolado

Cerca : Montantes de concreto e tela losangular de arame revestida com PVC Cobertura : Telha ondulada de fibrocimento 6 mm, estrutura em madeira

Platibanda : Chapa lisa de fibrocimento 6 mm, acabamento em tinta acrílica fosca aveludada, cor azul profundo (referência Coralatex), estrutura de sustentação em aço

Painéis de fachada : Chapa lisa de fibrocimento 6 mm, acabamento em tinta acrílica fosca aveludada, cor azul profundo (referência Coralatex), estrutura de sustentação em aço

Fachada : Massa acrílica sobre massa única, acabamento em tinta acrílica fosca aveludada, cor branco neve (referencia Coralatex) e textura acrílica, cor cinza
