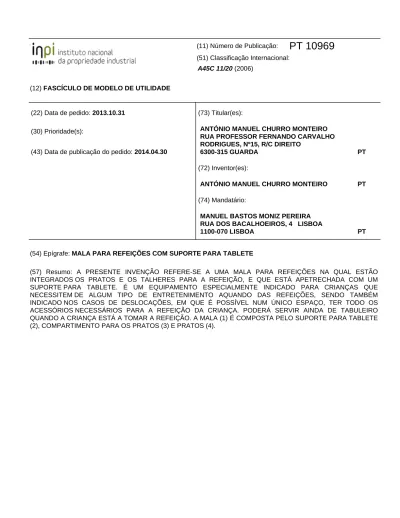

(73) Titular(es): (72) Inventor(es): (74) Mandatário:

(11) Número de Publicação:

PT 10969

A45C 11/20 (2006)

(12) FASCÍCULO DE MODELO DE UTILIDADE

(22) Data de pedido: 2013.10.31 (30) Prioridade(s):

(43) Data de publicação do pedido: 2014.04.30

(73) Titular(es):

ANTÓNIO MANUEL CHURRO MONTEIRO RUA PROFESSOR FERNANDO CARVALHO RODRIGUES, Nº15, R/C DIREITO

6300-315 GUARDA PT

(72) Inventor(es):

ANTÓNIO MANUEL CHURRO MONTEIRO PT

(74) Mandatário:

MANUEL BASTOS MONIZ PEREIRA RUA DOS BACALHOEIROS, 4 LISBOA

1100-070 LISBOA PT

(54) Epígrafe: MALA PARA REFEIÇÕES COM SUPORTE PARA TABLETE

(57) Resumo: A PRESENTE INVENÇÃO REFERE-SE A UMA MALA PARA REFEIÇÕES NA QUAL ESTÃO INTEGRADOS OS PRATOS E OS TALHERES PARA A REFEIÇÃO, E QUE ESTÁ APETRECHADA COM UM SUPORTE PARA TABLETE. É UM EQUIPAMENTO ESPECIALMENTE INDICADO PARA CRIANÇAS QUE NECESSITEM DE ALGUM TIPO DE ENTRETENIMENTO AQUANDO DAS REFEIÇÕES, SENDO TAMBÉM INDICADO NOS CASOS DE DESLOCAÇÕES, EM QUE É POSSÍVEL NUM ÚNICO ESPAÇO, TER TODO OS ACESSÓRIOS NECESSÁRIOS PARA A REFEIÇÃO DA CRIANÇA. PODERÁ SERVIR AINDA DE TABULEIRO QUANDO A CRIANÇA ESTÁ A TOMAR A REFEIÇÃO. A MALA (1) É COMPOSTA PELO SUPORTE PARA TABLETE (2), COMPARTIMENTO PARA OS PRATOS (3) E PRATOS (4).

RESUMO

MALA PARA REFEIÇÕES COM SUPORTE PARA TABLETE

A presente invenção refere-se a uma mala para refeições na qual estão integrados os pratos e os talheres para a refeição, e que está apetrechada com um suporte para tablete. É um equipamento especialmente indicado para crianças que necessitem de algum tipo de entretenimento aquando das refeições, sendo também indicado nos casos de deslocações, em que é possível num único espaço, ter todo os acessórios necessários para a refeição da criança. Poderá servir ainda de tabuleiro quando a criança está a tomar a refeição. A mala (1) é composta pelo suporte para tablete (2), compartimento para os pratos (3) e pratos (4).

DESCRIÇÃO

MALA PARA REFEIÇÕES COM SUPORTE PARA TABLETE

Âmbito da invenção

A presente invenção refere-se a uma mala para refeições na qual estão integrados pratos e talheres para refeições, e que está apetrechada com um suporte para tablete. Esta poderá servir de tabuleiro quando a criança está a tomar a refeição.

É um equipamento especialmente indicado para crianças que necessitem de algum tipo de entretenimento aquando das refeições, sendo também indicado nos casos de deslocações, em que é possível num único espaço, ter todo os acessórios necessários para a refeição da criança.

Antecedentes da Invenção

São conhecidos da técnica diversos tipo de malas

vocacionadas para o transporte de refeições e/ou de acessórios para refeições, nomeadamente para piqueniques. No caso das malas vocacionadas para o transporte de refeições a preocupação fundamental é a de garantir o

isolamento térmico, de modo a que seja mantida a

temperatura o máximo tempo possível. As malas para piquenique são pensadas de modo a permitir o transporte de todos os acessórios necessários para que uma família possa usufruir de um piquenique.

Não tendo sido detectado qualquer documento que referisse uma mala para refeições com suporte para tablete, foi encontrado o documento KR20080090358 que refere uma caixa

com um monitor multimédia integrado. Contudo, a solução apresentada em nada se assemelha à do presente pedido.

Vantagens da Invenção

A principal vantagem da invenção é a de proporcionar um equipamento que resolva o problema de uma criança que necessita de um entretenimento para se alimentar, pois num único espaço estão incluídos os acessórios para a refeição (pratos e talheres) e o meio de entretenimento (tablete), podendo ainda servir como tabuleiro.

Tem ainda a vantagem de, no caso de uma deslocação, todos os acessórios necessários para a tomada da refeição estarem reunidos num só sítio. Dado a existência de um sistema de isolamento entre o topo e a base da mala, a limpeza dos utensílios de alimentação pode ser feita à posteriori.

Breve descrição dos desenhos

Estas e outras características podem ser facilmente

compreendidas através dos desenhos anexos, que devem ser considerados como meros exemplos e não restritivos de modo algum do âmbito da invenção. Nos desenhos, e para fins ilustrativos, as medidas de alguns dos elementos podem estar exageradas e não desenhadas à escala. As dimensões absolutas e as dimensões relativas não correspondem às relações reais para a realização da invenção.

A figura 1 apresenta uma vista superior da mala fechada.

A figura 2 apresenta uma vista frontal da mala fechada.

A figura 4 apresenta uma vista lateral da mala fechada.

A figura 5 apresenta uma vista lateral da mala aberta.

Numa primeira forma de realização:

- a figura 6 apresenta uma vista em corte vertical frontal

da mala aberta;

- a figura 8 apresenta uma vista em corte vertical lateral

da mala aberta.

Numa segunda forma de realização:

- a figura 7 apresenta uma vista em corte vertical frontal

da mala aberta;

- a figura 9 apresenta uma vista em corte vertical lateral da mala aberta.

A figura 10 apresenta uma vista em corte vertical lateral da mala fechada.

A figura 11 apresenta um pormenor do sistema de encaixe da borracha.

A figura 12 apresenta um pormenor do sistema de encaixe dos pratos e método para os colocar/retirar.

A figura 13 apresenta uma vista em corte horizontal superior da mala aberta com o prato superior.

superior da mala aberta com o prato inferior.

Nas figuras são visíveis os seus diversos componentes e acessórios: topo (1.1) e base (1.2) da mala (1), tela (2) de protecção, encaixes da tela (3), compartimento para pratos (4), compartimento para talheres (5), encaixes para tablete (6), mola (7) para prender os encaixes, ranhura (8) para encaixe da borracha (9) e pratos (10) superior (10.1)

e inferior (10.2), aba (11), protuberância (12),

concavidade (13), extremidades da pega (14.1), centro da pega (14.2) e sistema de fecho (15).

Descrição detalhada da Invenção

A presente invenção refere-se a uma mala para refeições na qual estão integrados pratos e talheres para refeições, e que está apetrechada com um suporte para tablete, podendo também servir de tabuleiro quando a criança está a tomar a refeição.

Os termos lado direito e lado esquerdo, parte da frente e parte de trás, debaixo e por cima, utilizados na descrição são para fins descritivos e não necessariamente para descrever posições relativas. É de notar que os termos são

utilizados de modo intermutável em circunstâncias

apropriadas e que as formas de realização da invenção aqui descritas são capazes de funcionar noutras orientações que aqui descritas ou ilustradas. Por forma substancialmente

horizontal, substancialmente vertical, substancialmente

hemicilindrica, entendem-se como formas preferenciais para a realização da invenção, podendo a mesma funcionar com outros formatos.

Os termos lado direito e lado esquerdo, parte da frente e parte de trás, debaixo e por cima, são as posições percebidas por um observador colocado de frente para a mala (1) quando esta se encontra aberta.

Por sistema de fixação do tablete, entende-se qualquer sistema que garanta que o tablete se mantém fixo na sua

posição. As diferentes formas de realização abaixo

referidas não são de modo algum limitativas do âmbito da invenção.

Por sistema de fixação dos pratos, entende-se qualquer sistema que garanta que os pratos se mantêm fixos na sua posição. A forma de realização abaixo referida não é de modo algum limitativa do âmbito da invenção.

A mala (1) possui uma pega colocada na parte de trás, cujas extremidades (14.1) ao estarem incorporadas na base (1.2) funcionam como contrapesos, fazendo com que a mala (1) se mantenha equilibrada e estável quando aberta. A parte central (14.2) da pega é mais estreita de modo a permitir que a mão de uma criança a agarre e possa transportar a mala (1). Um sistema de fecho (15) colocado na parte da frente da mala assegura que a mala não se abre quando estiver a ser transportada.

A mala é fabricada num qualquer material próprio para o efeito, nomeadamente num material de base polimérica.

De acordo com as figuras 6 e 7 a mala (1) tem na sua base (1.2), ou seja, naquela parte que normalmente fica substancialmente horizontal quando aberta, um compartimento para pratos (4) com pratos (10) e compartimento para talheres (5) com talheres. No seu topo (1.1), ou seja,

naquela parte que normalmente fica substancialmente

vertical quando aberta, contém um dispositivo de

ajustamento para acolher um tablete de qualquer dimensão constituído pelos encaixes (6) superior (6.1) e inferior (6.2) e pela mola (7) para prender os encaixes. Uma tela (2) colocada na frente do tablete permite a sua protecção, evitando que o mesmo seja danificado se atingido pelo alimento da criança. Esta tela (2) está fixa ao topo (1.1) da mala (1) por um sistema de fixação com elementos de encaixe não permanente que permitem a sua remoção para limpeza, ou substituição no caso de dano irreparável. Serve também para isolar os compartimentos (4) e (5) onde estão respectivamente os pratos (10) e os talheres, quando a mala (1) está fechada. Uma ranhura (8) existente no topo (1.1) da mala (1), onde encaixa uma borracha (9) colocada na base (1.2) da mala (1) garante a sua hermeticidade quando esta se encontra fechada. Um pormenor do sistema de encaixe da borracha (9) na ranhura (8) é visível na figura 11.

Numa primeira forma de realização, de acordo com a figura 8, o dispositivo para ajustamento do tablete é constituído pelos encaixes (6) e por pelo menos uma mola (7) para prender os encaixes. O dispositivo é activado puxando o encaixe superior (6.1) cima, permitindo assim que tablete seja colocado no seu sítio. Quando o tablete estiver encaixado, basta libertar o encaixe superior (6.1), que pela força exercida pela mola (7) será mantido no seu lugar, evitando que saia da sua posição.

Numa segunda forma de realização, de acordo com a figura 9, o dispositivo para ajustamento do tablete é constituído pelos encaixes (6) e por pelo menos uma mola (7) para prender os encaixes. O dispositivo é activado puxando o encaixe inferior (6.2) para baixo, permitindo assim que

tablete seja colocado no seu sítio. Quando o tablete estiver encaixado, basta libertar o encaixe inferior (6.2), que pela força exercida pela mola (7) será mantido no seu lugar, evitando que saia da sua posição.

De acordo com a figura 10, a tela (2) isola entre si as duas zonas da mala (1), o topo (1.1) e a base (1.2), quando esta se encontra fechada, permitindo que os pratos (10) e os talheres fiquem confinados, evitando sujar todo o interior da mala (1) caso estejam sujos ou tenham ficado com restos de comida. Como o rebordo do prato superior (10.1) está levemente elevado em relação ao plano superior da base (1.2) da mala (1) e a tela (2) está no mesmo plano inferior do topo (1.1) da mala (1), ao fechar-se a mala (1) a tela (2) faz pressão sobre o prato (10.1) isolando-o.

De acordo com a figura 12, os pratos (10) possuem um sistema de encaixe na base (1.2) da mala (1) que garante a sua total imobilidade em qualquer circunstância. Este sistema é caracterizado pela existência de uma aba (11) substancialmente horizontal colocada em dois dos lados dos pratos (10), debaixo da qual existe uma protuberância (12) com um formato substancialmente hemicilindrico que encaixa na concavidade (13) existente na base (1.2) da mala (1). Para encaixar/desencaixar os pratos (10) basta exercer uma leve pressão nas abas (11), no sentido ascendente para desencaixar e no sentido descendente para encaixar. De acordo com a figura 13, o prato superior (10.1) tem as abas (11) colocadas do lado direito e do lado esquerdo, e de acordo com a figura 14, o prato inferior (10.2) tem as abas (11) colocadas na parte da frente e na parte de trás.

REIVINDICAÇÕES

1. Mala para refeições com suporte para tablete

caracterizada

pelo topo (1.1) da mala (1) ser constituído por: - tela (2) de protecção;

- sistema de fixação da tela (2) ao topo (1.1) da mala (1) constituído pelos encaixes da tela (3);

- dispositivo de ajustamento para encaixe do tablete constituído por:

- encaixes para tablete (6) superior (6.1) e

inferior (6.2);

- sistema de fecho (15); e

pela base (1.2) da mala (1) ser constituída por: - extremidades (14.1) e centro (14.2) da pega; - compartimento para pratos (4);

- compartimento para talheres (5); - pratos (10);

- sistema de imobilização dos pratos constituído pelas abas (11), protuberância (12) e concavidade (13); e sistema de hermeticidade constituído por ranhura (8) para encaixe da borracha (9).

2. Mala para refeições com suporte para tablete de acordo com a reivindicação 1 caracterizada por ser fabricada num material polimérico ou num qualquer material próprio para o efeito.

3. Mala para refeições com suporte para tablete de acordo com as reivindicações anteriores caracterizada por o sistema de encaixe da tela (3) ser constituído por elementos de encaixe não permanentes para remoção da tela (2).

4. Mala para refeições com suporte para tablete de acordo com as reivindicações anteriores caracterizada por a tela (2) isolar as duas zonas da mala (1), o topo (1.1) e a base (1.2) entre si, quando esta se encontra fechada.

5. Mala para refeições com suporte para tablete de acordo com as reivindicações anteriores caracterizada por a protuberância (12) ter um formato substancialmente hemicilindrico.

6. Mala para refeições com suporte para tablete de acordo com as reivindicações anteriores caracterizada por a protuberância (12) estar localizada debaixo da aba (11).

7. Mala para refeições com suporte para tablete de acordo com as reivindicações anteriores caracterizada por as extremidades (14.1) da pega estarem incorporadas na base (1.2).

8. Mala para refeições com suporte para tablete de acordo com a reivindicação 1 caracterizada por o tablete ser um tablete de qualquer dimensão.

9. Método para isolamento hermético da mala para refeições com suporte para tablete reivindicada em qualquer uma das reivindicações 1 a 7 caracterizado por a borracha (9) encaixar na ranhura (8).

10. Método para isolamento do topo e da base da mala para refeições com suporte para tablete reivindicada em qualquer uma das reivindicações 1 a 7 caracterizado por a tela (2) fazer pressão sobre o prato (10.1) quando a

mala (1) é fechada.

11. Método para encaixe dos pratos na base da mala para

refeições com suporte para tablete reivindicada em qualquer uma das reivindicações 1 a 7 caracterizado por

a protuberância (12) da aba (11) encaixar na

concavidade (13).

12. Método para fixação do tablete no topo da mala para refeições com suporte para tablete reivindicada em qualquer uma das reivindicações 1 a 7 caracterizado por:

- os encaixes (6) serem afastados entre si abrindo

espaço para a colocação do tablete;

- encaixar o tablete;

- libertar os encaixes (6);

- a mola (7) fazer pressão prendendo os encaixes (6).

1/11

Figura 1 1

2/11

3/11

Figura 5 1.2

4/11

5/11

6/11

7/11

8/11

9/11

10/11

Figura 13 11

11/11

Figura 14

Relatório de Pesquisa de Portugal

Ref. do pedido: 10969

CLASSIFICAÇÃO DA MATÉRIA A45C11/20

De acordo com a Classificação Internacional de Patentes

DOCUMENTAÇÃO E BASES DE DADOS ELETRÓNICAS PESQUISADAS EPODOC, WPI, INTERNET

DOMÍNIOS TÉCNICOS PESQUISADOS A45C

De acordo com a Classificação Internacional de Patentes

DOCUMENTOS CONSIDERADOS RELEVANTES

Categoria* Citação do documento, com indicação, sempre que apropriado, das passagens relevantes

Relevante para a reivindicação A A A A A

CN203121369 U (LANG HONGLI) 2013.08.14, resumo

CN201869973 U (YING HUANG) 2011.06.22, resumo

CN201349648 Y (LI PENG) 2009.11.25, resumo

JP2009028324 A (ASAMI NAOJI) 2009.02.12, resumo

KR20080090358 A (OH SUK JOON) 2008.10.08, resumo

1 – 7, 9 – 12 1 – 7, 9 – 12 1 – 7, 9 – 12 1 – 7, 9 – 12 1 – 7, 9 – 12

* Categorias dos documentos citados: A X Y E L Estado da técnica;

Documento de particular relevância quando considerado isoladamente;

Documento de particular relevância quando combinado com um ou mais deste tipo de documentos;

Pedido de patente anterior publicado na mesma data ou em data posterior à do pedido;

Documento citado por qualquer outra razão;

T &

P

D O

Princípio ou teoria subjacente à invenção;

Documento membro da mesma família de documentos de patente;

Documento publicado antes da data de pedido mas depois da data de prioridade;

Documento citado no pedido;

Documento que se refere a uma divulgação oral, uso, exibição ou qualquer outro meio.

Data do termo da pesquisa 2014.04.22

Técnico examinador: Tiago Dias

Assinatura Telefone:

Data de elaboração do Relatório de Pesquisa

2014.04.23 INPI, Campo das Cebolas, 1149-035 LISBOA _{Fax: 21 886 98 59}

Nota: Esta pesquisa refere-se aos elementos apresentados até à data da elaboração deste relatório de pesquisa.

Anexo ao Relatório de Pesquisa de Portugal

Informação sobre os membros da família de documentos de patente

Ref. do pedido: 10969 Documento de patente citado no relatório Data de

publicação Membro(s) da família

Data de publicação CN203121369 U CN201869973 U CN201349648 Y JP2009028324 A KR20080090358 A 2013.08.14 2011.06.22 2009.11.25 2009.02.12 2008.10.08 CN203121369 U CN201869973 U CN201349648 Y JP2009028324 A JP5173301 B2 KR20080090358 A KR100885470 B1 2013.08.14 2011.06.22 2009.11.25 2009.02.12 2013.04.03 2008.10.08 2009.02.25

Opinião Escrita

Ref. do pedido: 10969

Quadro-resumo a respeito de novidade, atividade inventiva e aplicação industrial:

Reivindicações 1 – 7, 9 – 12 SIM

Novidade (N)

Reivindicações NÃO

Reivindicações 1 – 7, 9 – 12 SIM

Atividade

Inventiva (IS) _{Reivindicações NÃO}

Reivindicações 1 – 7, 9 – 12 SIM

Aplicação

Industrial (IA) _{Reivindicações NÃO}

Citações e explicações:

Estado da Técnica (artigo 56º do CPI)

Os documentos incluídos no relatório de pesquisa (artigo 127º-A do Código da Propriedade Industrial - CPI), tidos como os mais relevantes, passarão doravante a ser referidos como:

D1: CN203121369 U D2: CN201869973 U D3: CN201349648 Y D4: JP2009028324 A D5: KR20080090358 A

Clareza das reivindicações (artigo 62º, número 3): Reivindicação 8:

A reivindicação 8 não reivindica características técnicas da invenção mas antes um objetivo/vantagem da mesma, sendo que não é claro o âmbito de proteção requerido para esta reivindicação. Por este motivo a reivindicação 8 não foi analisada.

Novidade (artigo 120º, número 1): Reivindicação 1:

Considera-se D1 como representante do estado da técnica mais próximo da matéria da reivindicação 1. D1 revela (referências ao documento citado entre parêntesis):

- mala para refeições com tampa que sela a dita mala (resumo), uma pega (resumo), compartimento para pratos e talheres (resumo) e sistema de fecho (resumo).

Em D1 não se revelam as seguintes características técnicas: - tela de proteção e respetivos encaixes;

- encaixes superior e inferior para tablete;

- protuberância e concavidade para imobilização dos pratos; - sistema de hermeticidade constituído por ranhura.

A reivindicação 1 e as suas dependentes, 2 – 7, gozam de novidade.

Reivindicações 9 – 12:

As reivindicações 9 – 12, por reivindicarem métodos que implicam a utilização de um dispositivo considerado novo, gozam também de novidade.

Atividade Inventiva (artigo 120º, número 2, alínea b): Reivindicação 1 e dependentes:

As características técnicas (tela de proteção e respetivos encaixes, e encaixes superior e inferior para tablete) presentes na reivindicação 1 permitem à invenção apresentar vantagens práticas para a utilização do produto, que consistem na proteção da tablete dos resíduos de comida, e na possibilidade de encaixe de uma tablete no topo da mala de refeições.

A reivindicação 1 e suas dependentes, 2 – 7, implicam atividade inventiva.

Reivindicação 9 – 12:

As reivindicações 9 – 12, por reivindicarem métodos que implicam a utilização de um dispositivo considerado novo e inventivo, implicam também atividade inventiva.

Aplicação Industrial (artigo 120º, número 3):

A invenção é suscetível de aplicação industrial por o seu objeto poder ser fabricado/utilizado na indústria de equipamentos de transporte/acondicionamento de alimentos.

Nota: Esta pesquisa refere-se aos elementos apresentados até à data da elaboração desta opinião escrita. Quaisquer

elementos que possam ter sido entregues posteriormente a esta data, não foram objeto de apreciação técnica.

Instituto Nacional da Propriedade Industrial, 2014.04.23

Tiago Dias Técnico Superior
