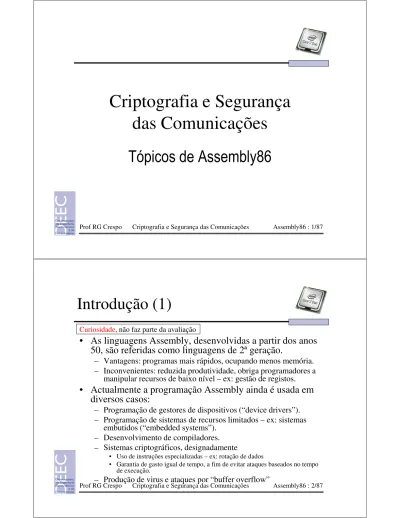

Criptografia e Segurança
das Comunicações
das Comunicações
Tópicos de Assembly86
Assembly86 : 1/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Introdução (1)
• As linguagens Assembly, desenvolvidas a partir dos anos
50, são referidas como linguagens de 2ª geração.
– Vantagens: programas mais rápidos, ocupando menos memória. – Inconvenientes: reduzida produtividade, obriga programadores a
manipular recursos de baixo nível – ex: gestão de registos.
• Actualmente a programação Assembly ainda é usada em
Curiosidade, não faz parte da avaliação
• Actualmente a programação Assembly ainda é usada em
diversos casos:
– Programação de gestores de dispositivos (“device drivers”). – Programação de sistemas de recursos limitados – ex: sistemas
embutidos (“embedded systems”). – Desenvolvimento de compiladores. – Sistemas criptográficos, designadamente
• Uso de instruções especializadas – ex: rotação de dados
• Garantia de gasto igual de tempo, a fim de evitar ataques baseados no tempo de execução.
Introdução (2)
Curiosidade, não faz parte da avaliação
Linguagem Alto Nível (HLL – ex: C) Linguagem Assembly (ex: Asm86) Compilador v[i] = 2; LEA BX,$v MOV DX,$i MEEC:Programação MEEC: Criptografia e Segurança das Comunicações
Assembly86 : 3/87 Prof RG Crespo Criptografia e Segurança das Comunicações
(ex: Asm86) Linguagem máquina Especificação controlo sinais Assembler Interpretação processsor MOV DX,$i MOV AX,2 MOV [BX+DX],AX 0000 1001 1100 0110 1010 1111 0101 1000 1010 1111 0101 1000 0000 1001 1100 0110 1100 0110 1010 1111 0101 1000 0000 1001 0101 1000 0000 1001 1100 0110 1010 1111
ALUOP[0:3] <= InstReg[9:11] & MASK
MEEC:Arquitectura de Computadores
Introdução (3)
• Para Windows a Microsoft desenvolveu o MASM611
– ML /c fich.asm
• Gera ficheiro objecto de extensão .OBJ • Opção /Fl gera listagem
– LINK fich1+fich2 ,,,,,
• Por omissão, gera fich1.EXE
Curiosidade, não faz parte da avaliação
• Por omissão, gera fich1.EXE • Opção /t gera ficheiro .COM
Nota: O MASM é orientado a 32 bits, pelo há problemas na execução do LINK de aplicações a 16 bits no Windows Vista/7. Sugere-se correr no emulador DOS-Box disponível em http://www.dosbox.com
• Para Linux usar o NASM (http://nasm.sourceforge.net)
• GAS (GNU Assembly Syntax) usada pelo gcc.
Nota: o MASM e o NASM adoptam a sintaxe Intel, GAS adopta a sintaxe AT&T.
Lista processadores Intel (1)
• Processadores IA-16
1978: 8086-29K transistores, 0.33 MIPS endereça 1MB.
1982: 80286-134K transistores (MMU incorporado), 0.9 MIPS endereça 16MB de memória.
• Processadores IA-32
1985: 80386-275K transistores, 5 MIPS endereça 4GB de memória.
Curiosidade, não faz parte da avaliação
1985: 80386-275K transistores, 5 MIPS endereça 4GB de memória. 1989: 80486-1.2M transistores (FPU incorporado), 50 MIPS.
1993: Pentium-3.1M transistores, 60 MIPS [introduz SIMD instruções em registos de 64 bits].
1997: Pentium II- 9.5M transistores, 300 MIPS.
1999: Pentium III-9.5M transistores, 500 MIPS [introduz Streaming SIMD instruções em registos de 128 bits].
2000: Pentium 4-42M transistores, 1500 MIPS endereça 64GB de memória.
• Processadores IA-64
2006: Core 2-151M transistores, 20_000 MIPS.
Assembly86 : 5/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Lista processadores Intel (2)
• Na passagem de 32 bits para 64 bits, os fabricantes
seguiram abordagens distintas:
– Intel associou-se à HP para desenvolver processador Itanium dedicado a servidores e a estações de trabalho de elevado desempenho. O processador emulava o IA-32, mas com significativa degradação no desempenho.
Curiosidade, não faz parte da avaliação
significativa degradação no desempenho.
– Advanced Micro Devices desenvolveu AMD64, estendendo o IA-32 (16 registos de uso geral de 64 bits)
• Vendas do AMD64 muito superiores levaram a Intel a
adoptar a arquitectura AMD64, sob a designação EM64T.
Informação complementar do IA32 e IA64 disponível em
Pentium – arquitectura (1)
• O Pentium adopta arquitectura CISC
– reduzido número de registos de uso geral.
– elevado número de instruções do tipo registo-memória (uma dos argumentos pode ser memória).
• Por compatibilidade, o Pentium mantém as características
dos antecessores (8086/8,80286,…)
dos antecessores (8086/8,80286,…)
– Segmentação de memória, em dois modos. – Registos de uso geral acedidos a 8, 16 e 32 bits.
• A inércia (8086 foi único processador de 16 bits durante 2
anos) e ter sido adoptado pelo IBM-PC levaram vendas
muito superiors aos competidores tecnologicamente
superiores.
Assembly86 : 7/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Pentium – arquitectura (2)
• Core incorpora a arquitectura RISC
– Maior número de registos de uso geral (16 contra 8 do IA-32). – Registos passam a ser ortogonais:
• Multiplicação deixa de ser restrita a EDX:EAX.
• Acesso na parte inferior de 8 bits a todos os registos (ex: DIL, SIL,
Curiosidade, não faz parte da avaliação
• Acesso na parte inferior de 8 bits a todos os registos (ex: DIL, SIL, SPL, R8L)
• Nota: alguns registos continuam a ser dedicados, como o SP.
• Para continuar a executar imenso código desenvolvido,
Core disponibiliza dois modos:
– Compatível IA-32, com aplicações a aceder espaço de 4GB. – 64 bits, com instruções de prefixo REX a aceder às extensões de
Pentium – arquitectura (3)
• Distribuição das componentes de um programa no
Pentium
Pilha(“stack”) SP EBP Arena(“heap”) Assembly86 : 9/87 Prof RG Crespo Criptografia e Segurança das ComunicaçõesEAX EBX ECX EDX
CS Arena(“heap”) SS Dados estáticos DS Código EIP EDI ESI
Registos uso geral
Registos segmento
Pentium: registos
• O Pentium possui registos dedicados a diversas funções :
– 8 de uso geral (“general purpose”) para operações aritméticas, lógicas e de endereçamento.
– 1 contador de programa (“program counter”).
– 6 de segmento (“segment”) para organização de memória
– 1 de bandeiras (“flags”) para controlo de execução do programa. – 8 de vírgula flutuante (“floating point”).
Registos: uso geral (1)
IA-32: Os registos de uso geral podem ser acedidos
individualmente na parte inferior
16-bit 32-bit
AH AL AX EAX
BH BL BX EBX
Assembly86 : 11/87 Prof RG Crespo Criptografia e Segurança das Comunicações
BH BL BX EBX CH CL CX ECX DH DL DX EDX BP EBP SI ESI DI EDI SP ESP Deslocamentos de blocos de memória
{
Registos: uso geral (2)
• Os registos de uso geral são usados para
– guarda temporária de expressões.
– endereçamento base de tabelas e de gamas de memória.
– execução de operações aritméticas (soma,…) e lógicas (AND, "shifts",…).
• As operações de multiplicação e de divisão trabalham com
valores de comprimento duplo (8086/8: 2*16=32 bits,
Pentium: 2*32=64 bits), que são guardados no par de
registos EDX:EAX (EDX contém os dígitos mais
significativos).
Registos: uso geral (3)
• EIP: utilizado como ponteiro para a próxima instrução a
executar: este registo não é controlável directamente pelo
programador.
• EBX,EBP: utilizados como endereço base de tabela
– EBX no segmento de dados (onde residem variáveis globais) – EBX no segmento de dados (onde residem variáveis globais) – EBP no segmento de pilha (onde residem os parâmetros e
variáveis locais às rotinas)
• ESI,EDI: utilizados como deslocamentos a partir de um
registo base (ESI indica deslocamento de uma fonte e EDI
indica deslocamento de um destino).
Assembly86 : 13/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Registos: uso geral (4)
• ESP: utilizado como ponteiro base da pilha (endereço da
primeira posição livre da pilha).
• EBP: utilizado para acesso aos parâmetros [EBP+desl] e
às variáveis locais [EBP-desl].
Parâmetros EBP Sentido do PUSH ESP Posições livres Variáveis locais End. retorno Registos
Espaço obtido por subtracção de ESP
Registos: uso geral (5)
IA-64: Os registos de uso geral dependem do modo
seleccionado.
– Compatível IA32
• 8 registos iguais aos IA32: EAX-EDX, EDI,ESI, EBP, ESP • 8 registos extra: R8D-R15D
Curiosidade, não faz parte da avaliação
• 8 registos extra: R8D-R15D
– 64 bits
• 8 registos iguais aos IA32, mas com prefixo R: RAX-RDX, RDI,RSI, RBP, RSP
• 8 registos extra: R8-R15
• Todos os registos podem ser acedidos ao Byte, Word,
Double e Quad (só em modo compatível 64-bit).
Assembly86 : 15/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Registos: uso geral (6)
Tipo registo Modo compatível IA32 Modo 64-bit
Byte AL,BL,CL,DL, AH,BH,CH,DH AL,BL,CL,DL, DIL,SIL, BPL,SPL, R8L-R15L
Word AX,BX,CX,DX, AX,BX,CX,DX,
Curiosidade, não faz parte da avaliação
Word AX,BX,CX,DX, DI,SI, BP,SP AX,BX,CX,DX, DI,SI, BP,SP, R8W-R15W Double EAX,EBX,ECX,EDX, EDI,ESI, EBP,ESP EAX,EBX,ECX,EDX, EDI,ESI, EBP,ESP, R8D-R15D Quad -- RAX,RBX,RCX,RDX, RDI,RSI, RBP,RSP, R8-R15
Registos: bandeiras (1)
• O Pentium possui o registo EPFLAG, com 17 bandeiras
("flags").
– Alguns dos bits são modificados pelo CPU por forma a refletir o estado ("status") da ultima instrução lógica ou aritmética.
– Há instruções específicas para alterar valor de algumas bandeiras (ex: CLD limpa registo DF)
(ex: CLD limpa registo DF)
• Diversas instruções permitem transferir o controlo do
programa de acordo com o valor de bandeiras (ex: salto
condicional).
• Bandeiras DF, IF e TF permitem controlar a operação do
processador (ex: DF incrementa/decrementa valor de
EDI:ESI na instrução MOVSx).
Assembly86 : 17/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Registos: bandeiras (2)
Nome Função
CF Carry flag. Colocado a 1 se houver transporte ou empréstimo.
PF Parity flag. Colocado a 1 se os 8 bits inferiores tiverem número par de 1's.
AF Auxiliary carry flag. Colocado a 1 se houver transporte ou empréstimo dos 4 bits
inferiores de AL
ZF Zero flag. Colocado a 1 se o resultado for nulo
ZF Zero flag. Colocado a 1 se o resultado for nulo
SF Sign flag. Igual ao bit mais significativo
TF Trap flag.
IF Interrupt flag.
DF Direction flag.
OF Overflow flag. Colocado a 1 se o resultado não puder ser expresso dentro do
Registos: vírgula flutuante
• O Pentium possui o conjunto ST de 8 registos de 80 bits,
para vírgula flutuante
– ST manipulado como pilha
• Carregamento feito pela instrução FST val em vez de MOV reg,val
Curiosidade, não faz parte da avaliação
MOV reg,val
• Adição FADD manipula conteúdo dos registos no topo da pilha
– Registo FPUstatus indica estado corrente da unidade de processamento
– Números representados pela norma IEEE 754
• Zero • Infinito
• Denormais (próximos do zero) • NAN (“Not A Number”) - ex: √-1
Assembly86 : 19/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Modos de operação (1)
• [Def] Um modo de operação é o conjunto elementos do
estado interno do processador que afectam o
comportamento da execução.
Cada arquitectura é isolada no modo de operação.
• O 8086/8 tem apenas um modo de operação (real). Os
microprocessadores seguintes permitem executar código
escrito para um microprocessador anterior, por selecção
do modo de operação correspondente.
Modos de operação (2)
A. Modo real
– Único disponibilizado pelo 8086.
– Endereço efectivo EA-”Effective address”, determinado por:
1. Deslocar segmento 4 bits para a esquerda
2. Somar deslocamento (“offset”) 0fffffh
Assembly86 : 21/87 Prof RG Crespo Criptografia e Segurança das Comunicações
2. Somar deslocamento (“offset”)
Ex: CS=01200h, IP=03f7h Endereço efectivo = 021000h+03f7h = 0123f7h 00000h 0fffffh Segmento 64KB
EA
offsetModos de operação (3)
• Os registos 8086/8 têm 16 bits, endereçando apenas
64KB.
• Os registos de segmentos permitiram aumentar o espaço
de endereçamento para 20 bits (1MB). No 8086 são
disponibilizados 4 registos de segmento:
disponibilizados 4 registos de segmento:
– CS (Code Segment) para instruções – DS (Data Segment) para variáveis globais
– SS (Stack Segment) para pilha (parâmetros de rotinas e variáveis locais)
– ES (Extra Segment)
Modos de operação (4)
• Por omissão, as instruções usam determinado registo de
segmento para cálculo do endereço efectivo
– Acesso a instrução: CS
– PUSH/POP: SS para endereço efectivo de memória – MOV: DS para endereço efectivo de memória – MOV: DS para endereço efectivo de memória
• [BX]: DS para endereço efectivo de memória • [BP]: SS para endereço efectivo de memória
• Pode-se contornar o segmento por omissão, indicando
outro registo no prefixo da instrução na forma xS:
Ex: MOV AX,ES:[$var]
Assembly86 : 23/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Prefixo
Modos de operação (6)
Curiosidade, não faz parte da avaliação
B. Modo protegido
– Disponibilizado pelo 80286, com CS=DS=SS.
– O registo de segmento indexa tabela, LDT ou GDT, com entradas a 64 bits que contêm
• Endereço base
Endereço
• Endereço base • Limite superior • Descritores 13 bits Limite superior Endereço base Descritores
Endereço
EA
Segmento
32bits 32bits• LDT-”Local Descriptor Table”, uma por processo
Modos de operação (7)
• No Pentium, o limite é indicado por 20 bits
• Descritores determinam diversas propriedades:
– Modo de acesso à memória (leitura apenas – para código, leitura e escrita – para dados)
– Bit D : dimensão dos dados
Curiosidade, não faz parte da avaliação
– Bit D : dimensão dos dados
• D=0 : instruções de 16 bit • D=1 : instruções de 32 bit
– Bit de granularidade
• G=0 : o processo pode aceder entre 1B e 1 MB. • G=1 : o processo pode aceder entre 4KB e 4GB
– …
Assembly86 : 25/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Modos de operação (8)
Curiosidade, não faz parte da avaliação
C. Modo plano (“flat”)
– Disponibilizado pelo 80386, com CS=DS=SS.
– Os registos de 32 bits acedem ao espaço, designado endereçamento linear, de 232 = 4GB.
• No IA64, modo 64-bit, o endereçamento linear depende da • No IA64, modo 64-bit, o endereçamento linear depende da
implementação (a primeira cobre 48 bits).
• O endereço deve ser canónico, com bits mais significativos fora do endereçamento linear inverso do bit mais significativo do
endereçamento linear.
Modos de operação (9)
• O endereço virtual é depois transcrito, pelo µP, para endereço físicoCuriosidade, não faz parte da avaliação
Assembly86 : 27/87 Prof RG Crespo Criptografia e Segurança das Comunicações
por paginação.
Modos de endereçamento (1)
[Def] Um modo de endereçamento é uma forma que o
microprocessador usa para aceder aos dados.
O Pentium disponibiliza 5 modos de endereçamento de
operandos e 9 derivados.
1. Registo
PUSH CX ; 16 bits POP EAX ; 32 bits
Modos de endereçamento (2)
2. Imediato: valor indicado na própria instrução.
O espaço do valor é determinado pelo registo. Nas
instruções envolvendo memória, o espaço do valor tem de
ser indicado por directivas PTR: Byte-1, Word-2, Dword-4:
MOV EAX,0h ; 32 bits MOV EAX,0h ; 32 bits PUSH Byte PTR 0 ; 8 bits
3. Directo
: localização por identificador de variável
A localização pode ser deslocada
[var+Base+índice*escala+deslocamento]
– Reg base: {EAX,EBX,ECX,EDX,ESP,EBP,ESI,EDI} – Reg índice: diferente registo base, excluindo ESP – Escala: {1,2,4,8}, 1 por omissão
(modo de endereçamento suportado a partir do 386)
Assembly86 : 29/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Modos de endereçamento (3)
Exemplos:
Instrução Significado
PUSH Byte PTR [$m+1] Insere na pilha Byte de endereço seguinte a $m PUSH Word PTR [$m+EAX*2] Insere na pilha Word de uma tabela $m no
índice indicado em EAX*2
PUSH Byte PTR [$m+EDX+EBP] Insere na pilha Byte de endereço $m mais soma dos conteúdos de EDX e de EBP
•
O 8086 adopta estratégias distintas na determinação do
valor nos endereçamentos imediato e directo com etiqueta
– Instruções salto (JMP,...) e chamada a rotina (CALL): o valor é o deslocamento relativo ao registo IP.
– Directo: o valor é o deslocamento relativo ao segmento de dados
Modos de endereçamento (4)
•
Indirecto: endereço determinado a partir do valor de
registos, não sendo indicada variável.
Há 3 designações de endereçamento indirecto, conforme os registos usados:
– Base: apenas {EBX,EBP}, com eventual deslocamento. – Indexado: apenas {EDI, ESI}, com eventual deslocamento. – Indexado: apenas {EDI, ESI}, com eventual deslocamento. – Base indexada: indicados registos base e índice, com eventual
deslocamento.
• Podendo o mesmo registo ser base ou índice, que designação usar no endereçamento indirecto quando apenas se usa 1 registo?
– Se for indicada escala, ex: PUSH [EBX*2], o modo é indexado. – Para os registos ESI e EDI, ex: PUSH [ESI+1], o modo é indexado. – Os restantes casos são designados por modo base.
Assembly86 : 31/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Modos de endereçamento (5)
5. Bloco: usado no deslocamento de sequências de dados de
grande dimensão.
– Cadeia fonte apontada por DS:SI
– Cadeia destino apontada por ES:DI
Mnemónica Código Segmento Operação simbólica MOVSB A4 ES,DS [ES:EDI]<− [DS:ESI]
If DF=0 then ESI<-ESI+1;EDI<-EDI+1; If DF=1 then ESI<-ESI-1;EDI<-EDI-1; Controlo exercido por instrução de repetição (ex: LOOP label)
• Operação • Destino • Byte/Word
Formato de instruções
• As instruções variam entre 1 e 17 B
Curiosidade, não faz parte da avaliação
Mod Reg r/m
disp-high disp-low
Prefixo Opcode Mode SIB
• Scale • Index • Base Operando • Byte/Word Assembly86 : 33/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Byte/Word Mod Reg r/m
0-Byte 00-disp ausente 00-ES 000-EA=(EBX)+(ESI)+Disp 1-Word 01-disp low estendido 01-CS 001-EA=(EBX)+(EDI)+Disp 10-disp high/low presentes 10-SS 010-EA=(EBP)+(ESI)+Disp
11-DS 011-EA=(EBP)+(EDI)+Disp 100-EA=(ESI)+Disp 101-EA=(EDI)+Disp 110-EA=(EBP)+Disp 111-EA=(EBX)+Disp • Base
Estrutura do programa
• As instruções do programa Asm86 possuem a forma
[nome] mnemónica [operandos]
• As instruções podem começar em qualquer coluna e terminam obrigatoriamente por um NEWLINE.
obrigatoriamente por um NEWLINE.
• Comentários depois de ; e válidos até ao NEWLINE.
• As instruções possuem 0 (ex: NOP), 1 (ex: INC AX) ou 2 operandos (ex: ADD AX,10 ).
– Para 2 operandos, o primeiro actua simultâneamente como fonte e destino do resultado (Nota: semelhante ao C, na instrução compacta de atribuição
var += 10;).
Ex: ADD AX,10 a fonte e o resultado é o registo AX.
Segmentos lógicos (1)
[Def] Um segmento lógico
1é um módulo que pode conter
até os 3 componentes físicos de um programa (código,
dados e pilha).
name SEGMENT align combine 'class' name ENDS
• As opções align, combine e class definem instruções de
``loading´´
1não confundir com registo de segmento
Assembly86 : 35/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Segmentos lógicos (2)
• Para 16 bits no Asm86, os modos de programação
determinam o número de segmentos lógicos
– Tiny: CS (ficheiro de tipo .COM, os segmentos de código e de dados são combinados no CODE)
– Small: CS=DS=SS (apenas admitido um segmento de códigos e um segmento de dados)
segmento de dados)
– Medium: DS=SS e distinto de CS (apenas admitido um segmento de dados, pode haver vários segmentos de código)
– Large: (pode haver vários segmento de códigos e de dados)
ATENÇÃO
: o modo real em modo TINY é usado em CSC
para programação de virus e “buffer overflow”.
• Para 32 bits, o Asm86 disponibiliza
Segmentos lógicos (3)
Align
• define o alinhamento do segmento lógico, i.e., a gama de
endereços de memória a partir dos quais se poderá colocar
o início do segmento de programa
– BYTE qualquer endereço
– WORD qualquer endereço de palavra (i.e., endereço par) – PARA endereço de parágrafo (16 Bytes/parágrafo) – PAGE endereço de página (1024 Bytes/página)
Assembly86 : 37/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Segmentos lógicos (4)
Combine
• Define o critério de combinação dos segmentos lógicos
que possuem o mesmo identificador
– PUBLIC Concatena todos os segmentos lógicos com o – PUBLIC Concatena todos os segmentos lógicos com o
mesmo nome. Todos os endereços de código e dados são relacionados no mesmo registo de segmento.
– STACK Concatena todos os segmentos lógicos com o mesmo nome. Todos os endereços são relacionados com SS
– COMMON Cria segmentos sobrepostos colocando o início de todos os segmentos que possuem o mesmo nome no mesmo endereço
Segmentos lógicos (5)
– MEMORY Coloca todos os segmentos que possuem o mesmo nome no maior segmento físico possível.
– AT addr Todas as etiquetas e endereços de variáveis são relacionados para o dado endereço: os segmentos AT não contêm código ou dados inicializados e representam acessos a ROM
ROM
Class
• determina os segmentos de programa que devem ser
colocados uns a seguir aos outros quando o editor de
ligações (“link”) agrupar todos os módulos.
Assembly86 : 39/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Directivas (1)
End
• Todos os programas devem terminar por um END. Se na
directiva END for indicado um nome, ele é considerado
como o módulo principal.
_code SEGMENT PARA PUBLIC 'CODE' _code SEGMENT PARA PUBLIC 'CODE'
main PROC FAR ; ponto entrada do programa MOV EAX,data ; inicialização do DS MOV DS,EAX ; //
LEA ESP,_top ; inicialização do SP ;
_code ENDS END main
Directivas (2)
Assume
• Identifica registo de segmento seg-reg a usar como registo
de omissão para as etiquetas e variáveis definidas no
segmento de programa seg-name.
ASSUME seg-reg:seg-name,… ASSUME NOTHING
Exemplo:
ASSUME CS:_code, DS:_code, SS:_code
Assembly86 : 41/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Cancela selecção existente
Todos os segmentos dentro do mesmo segmento lógico
Directivas (3)
Proc, Endp
• Delimitam rotinas
name PROC type …
name ENDP name ENDP
– O tipo da rotina pode ser NEAR (rotina chamada dentro do segmento) ou FAR.
– O nome da rotina pode ser usado como operando de instruções jump, call ou loop.
Directivas (4)
Org
• Inicializa o contador para a expressão (que deve ser um
numero absoluto).
_code SEGMENT PARA PUBLIC 'CODE' ORG 0100h
ASSUME CS:_code, DS:_code, SS:_code ASSUME CS:_code, DS:_code, SS:_code _main PROC NEAR ; ponto entrada do programa ; ; programa e dados ; _code ENDS END _main Assembly86 : 43/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Directivas (5)
Equ
• Constante na forma
name EQU valor
CR EQU 0dh CR EQU 0dh LF EQU 0ah DIM EQU 100 … _newline DB CR,LF,″$″ _data DB DIM DUP(0)
Macros (1)
[Def] Uma macro é uma inserção “inline” de código,
delimitado por macro … endm
$pushr MACRO ; salvaguarda registos na pilha push bp push bx push cx push dx push dx ENDM … $pushr
• Parâmetros podem ser usados
$writeS MACRO p1 mov dx, offset p1 mov ah,09h int 21h ENDM Assembly86 : 45/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Macros (2)
• Para evitar a duplicação de declarações, usadas para
etiquetas e variáveis, usar a declaração LOCAL
$test MACRO mark LOCAL failure,out mov ax,mark cmp ax,10 cmp ax,10 jl failure $writeS POS jmp out failure $writeS NEG out ENDM
Inteiros, Cadeias caracteres (1)
• Literais expressos na forma digitosR
– B (binários: 01b) – Q,O (octal)
– D (decimal, opção por omissão)
– H (hexadecimal, obrigatoriamente iniciado por dígito 0-9: 0ffh, – H (hexadecimal, obrigatoriamente iniciado por dígito 0-9: 0ffh,
42h)
• Cadeias de caracteres delimitas por plicas ou aspas. O
carácter delimitador pode ser inserido na string através da
sua duplicação (ex: 'don''t' )
Assembly86 : 47/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Inteiros, Cadeias caracteres (2)
• Os operandos, inteiros ou endereços, são representados em
notação little-endian
– Bytes menos significativos nas localizações inferiores – Bytes mais significativos nas localizações superiores.
Nota
: a representação aplica-se apenas a cada dado atómico.
Nota
: a representação aplica-se apenas a cada dado atómico.
Para uma tabela/estrutura, a distribuição em memória é
big-endien.
• Vantagens do big-endien (Motorolla 68000)
– Representação próximo dos humanos
– Cadeias de caracteres e inteiros armazenados na mesma ordem
• Vantagens do little-endien (Intel 8086)
Inteiros, Cadeias caracteres (3)
Exemplos:
1. Representar o endereço 12345678
Endereço 00 01 10 11 Big Endian 12 34 56 782. Representar
dw 3 dup(1020h,3040h,5060h)
Assembly86 : 49/87 Prof RG Crespo Criptografia e Segurança das ComunicaçõesEndereço 000 001 010 011 100 101
Big Endian 10 20 30 40 50 60
Little Endian 20 10 40 30 60 50
Little Endian 78 56 34 12
Identificadores
• Iniciados por uma letra, _, ?, $ ou @
– Os compiladores geram identificadores próprios (ex: etiquetas) com prefixo inexistente na linguagem (ex: _)
– Os compiladores inserem prefixos extra (ex: $) nos identificadores de programas (variáveis, rotinas) para evitar conflitos com
instruções do Assembly instruções do Assembly
• Letras minúsculas convertidas para maiúsculas.
• Apenas são considerados os primeiros 31 caracteres.
Declaração de dados globais (1)
• O Asm86 disponibiliza 2 tipos de dados, básicos e
compostos
[name] ESP valor-inicial,…
Assembly86 : 51/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Tipo ESP Espaço (bits) Tipo em C Byte DB 8 char(ASCII)
Palavra DW 16 short, char(UNICODE)
Duplo DD 32 int Quádruplo DQ 64 double
Declaração de dados globais (2)
• O valor inicial pode ser
– literal (inteiro, real, …, string),
– ponto de interrogação - valor inicial é indefinido
– count DUP(value,…) - multiplas ocorrências de um, ou mais, valores iniciais
empty db ? ; Byte com valor indefinido
integer dw 32000 ; Word inicializada a 32000
db 100 DUP(1) ; 100 Bytes inicializados a 1
msg1 db “Resultado=$”
No MS-DOS as cadeias terminam com $
Visibilidade
• Directivas para controlar a visibilidade de nomes entre
módulos de programas
– PUBLIC name,… – EXTRN name:type,…
Tipos possiveis:
• Variáveis externas: BYTE, WORD, DWORD, QWORD • Rotinas: FAR, NEAR
• Números absolutos: ABS
Exemplos
EXTRN _printf: FAR ; localização da rotina_printf
EXTRN var1: BYTE ; localização da variável de 1 BYTE var1
Assembly86 : 53/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Operadores (1)
Operadores do Asm86 para cálculo de expressões:
1. LABEL: localização do topo da zona de memória declarada
imediatamente atrás
dw 4096 dup(?) _top LABEL WORD
_top LABEL WORD ;
mov ax, offset _top ; inicializar pilha
mov sp,ax ; //
2. OFFSET: deslocamento de variável ou etiqueta em relação ao
segmento
MOV EAX, OFFSET _hello LEA EAX, _hello
Operadores (2)
3. PTR: imposição de espaço
CALL FAR PTR subrot3
PUSH BYTE PTR [EBP]; carrega Byte endereçado por EBP
4. LENGTH: número de elementos de um array
5. SIZE: espaço ocupado (em Bytes)
array DW 100 DUP(1)
MOV EBX, LENGTH array ; EBX <- 100 MOV ECX,SIZE array ; ECX <- 200
Assembly86 : 55/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Programa tipo (1)
Formato típico de um programa MASM
.model medium ;modelo DIM equ 40 ;constantes extrn _print:near ;visibilidade $pushr macro ;macros endm
_data segment word public 'DATA' ;declarações dados _data ends
Programa tipo (2)
_stack segment para stack 'STACK' stk dw 1024 dup(?)
_top label word _stack ends
_code segment word public 'CODE' _code segment word public 'CODE'
assume cs:_code,ds:_data,ss:_stack _start: ;programa _code ends end _start Assembly86 : 57/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (1)
• Instruções do IA-32 divididas em 9 classes
Classe Objectivos
Aritméticas
Conversão Conversão de dados Lógicas
Lógicas
Movimentação Deslocamento de informação de um local para outro Pilha Manipulação da pilha
Processador
Repetição Ciclos
Salto Alteração do registo IP
Instruções (2)
As seguintes abreviaturas são usadas:
Abreviatura Significado accum acumulador (EAX,AX ou AL)
reg registo Byte (AL,…), Word (AX,…) ou Dword (EAX…)
Assembly86 : 59/87 Prof RG Crespo Criptografia e Segurança das Comunicações
reg registo Byte (AL,…), Word (AX,…) ou Dword (EAX…) segreg registo segmento
r/m operando geral: registo, endereço de memória, operando indexado, operando baseado ou operando indexado baseado immed valor imediato (8 ou 16 bits)
mem operando de memória (etiqueta, variável ou símbolo) label etiqueta de instrução
Instruções (3)
A.Aritméticas
ADC accum,immed Add immediate with carry to accumulator ADC r/m,immed Add immediate with carry to operand ADC r/m,reg Add register with carry to operand ADC reg,r/m Add operand with carry to register ADC reg,r/m Add operand with carry to register ADD accum,immed Add immediate to accumulator ADD r/m,immed Add immediate to operand ADD r/m,reg Add register to operand ADD reg,r/m Add operand to reg DEC r/m Decrement operand DEC reg Decrement 16-bit register DIV r/m Divide accumulator by operand
IDIV r/m Integer divide accumulator by operand IMUL r/m Integer multiply accumulator by operand
Instruções (4)
INC r/m Increment operand INC reg Increment 16-bit register
MUL r/m Multiply accumulator by operand NEG r/m Negate operand
SBB accum,immed Subtract immediate with borrow SBB r/m,immed Subtract immediate with borrow SBB r/m,immed Subtract immediate with borrow SBB r/m,reg Subtract register with borrow SBB reg,r/m Subtract operand and carry flag SUB accum,immed Subtract immediate from accumulator SUB r/m,immed Subtract immediate from operand SUB r/m,reg Subtract register from operand SUB reg,r/m Subtract operand from register
Assembly86 : 61/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (5)
B. Conversão
AAA ASCII adjust for addition AAD ASCII adjust for division AAM ASCII adjust for multiplication AAS ASCII adjust for subtraction AAS ASCII adjust for subtraction CBW Convert byte to word
CDQ Convert double word to quad word CWD Convert word to double word DAA Decimal adjust for addition DAS Decimal adjust for substraction
Instruções (6)
Exemplos
i. Multiplicação de inteiros
[DX:AX] <- AX * r/m
– O resultado de uma multiplicação de dois inteiros de 16 bits é – O resultado de uma multiplicação de dois inteiros de 16 bits é
um inteiro de 32 bits, residente no par DX:AX
– Normalmente, o multiplicador é colocado no registo DX
MOV AX,y ; carrega multiplicando MOV DX,5 ; carrega multiplicador IMUL DX ; DX:AX <- y*5
Assembly86 : 63/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (7)
ii. Divisão de inteiros
AX <- [DX:AX] / r/m
– A instrução IDIV r/m exige um dividendo com 32 bits
– A conversão de um inteiro de 16 bits para inteiro de 32 bits é efectuada pela instrução CWD
efectuada pela instrução CWD
MOV AX,y ; carrega dividendo CWD
MOV BX,5 ; carrega divisor
Instruções (8)
C. Lógicas
AND accum,immed Bitwise And immediate with accumulator AND r/m,immed Bitwise And immediate with operand AND r/m,reg Bitwise And register with operand AND reg,r/m Bitwise And operand with register NOT r/m Invert operand bits
NOT r/m Invert operand bits
OR accum,immed Bitwise Or immediate with accumulator OR r/m,immed Bitwise Or immediate with operand OR r/m,reg Bitwise Or register with operand OR reg,r/m Bitwise Or operand with register RCL r/m,1 Rotate left through carry by 1 bit RCL r/m,CL Rotate left through carry by CL RCR r/m,1 Rotate right through carry by 1 bit RCR r/m,CL Rotate right through carry by CL
Assembly86 : 65/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (9)
ROL r/m,1 Rotate left by 1 bit ROL r/m,CL Rotate left by CL ROR r/m,1 Rotate right by 1 bit ROR r/m,CL Rotate right by CL ROR r/m,CL Rotate right by CL
SAL r/m,1 Shift arithmetic left by 1 bit SAL r/m,CL Shift arithmetic left by CL SAR r/m,1 Shift arithmetic right by 1 bit SAR r/m,1 Shift arithmetic right by 1 bit SAR r/m,CL Shift arithmetic right by CL SHL r/m,1 Shift left by 1 bit
SHL r/m,CL Shift left by CL SHL r/m,1 Shift right by 1 bit SHL r/m,CL Shift right by CL
XOR accum,immed Bitwise Xor immediate with accumulator XOR r/m,immed Bitwise Xor immediate with operand XOR r/m,reg Bitwise Xor register with operand XOR reg,r/m Bitwise Xor operand with register
Instruções (10)
D. Movimentação de dados
IN accum,immed Input from port (8-bit immediate) IN accum,DX Input from port given by DX LAHF Load AH with flags
LDS r/m Load operand into DS
LEA r/m Load effective address of operand LES r/m Load operand into ES
LES r/m Load operand into ES LODS src Load string
LODSB Load byte from string into AL LODSW Load word from string into AH MOV accum,mem Move memory to accumulator MOV mem,accum Move accumulator to memory MOV r/m,immed Move immediate to operand MOV r/m,reg Move register to operand
MOV r/m,segreg Move segment register to operand MOV reg,immed Move immediate to register
Assembly86 : 67/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (11)
MOV reg,r/m Move operand to register
MOV segreg, r/m Move operand to segment register MOVS dest,src Move string
MOVSB Move string byte by byte MOVSW Move string word by word bit OUT DX,accum Output to port given by DX OUT immed,accum Output to port (8-bit immediate OUT immed,accum Output to port (8-bit immediate SAHF Store AH into flags
STOS dest Store string
STOSB Store byte in AL at string STOSW Store word in AX at string
XCHG accum,reg Exchange accumulator with register XCHG r/m,reg Exchange operand with register XCHG r/reg,accum Exchange register with accumulator XCHG reg,r/m Exchange register with operand XLAT mem Translate
Instruções (12)
E. Pilha
CALL label Call instruction at label CALL r/m Call instruction indirect
INT3 Software interrupt 3 (encoded as one byte) INT immed Software Interrupt 0 through 255
INT immed Software Interrupt 0 through 255 INTO Interrupt on overflow
IRET Return from interrupt POP r/m Pop 16-bit operand
POP reg Pop 16-bit register from stack POP segreg Pop segment register
POPA Pop todos os registos POPF Pop flags
Assembly86 : 69/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (13)
PUSH r/m Push 16-bit operand
PUSH reg Push 16-bit register onto stack PUSH segreg Push segment register
PUSHA Push all registers PUSHF Push flags
RET [immed] Return after popping bytes from stack
F.Processador
ESC immed,r/m Escape with 6-bit immediate and operand
HLT Halt
LOCK Lock bus NOP No operation
Instruções (14)
G.Repetição
LOOP label Loop
LOOPE label Loop while equal LOOPNE label Loop while not equal LOOPNZ label Loop while not zero LOOPNZ label Loop while not zero LOOPZ label Loop while zero REPE Repeat if equal REPNE Repeat if not equal REPNZ Repeat if not zero REPZ Repeat if zero SCAS dest Scan string
Assembly86 : 71/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (15)
H.Salto
JA label Jump on above
JAE label Jump on above or equal JB label Jump on below
JBE label Jump on below or equal JC label Jump on carry
JC label Jump on carry
JCE label Jump on carry or equal JCXZ label Jump on CX zero JE label Jump on equal
JGE label Jump on greater or equal JL label Jump on less then
JLE label Jump on less then or equal JMP label Jump to instruction at label JMP r/m Jump to instruction indirect
Instruções (16)
JNA label Jump on not above
JNAE label Jump on not above or equal JNB label Jump on not below
JNBE label Jump on not below or equal JNC label Jump on not carry
JNE label Jump on not equal JNG label Jump on not greater JNG label Jump on not greater
JNGE label Jump on not greater or equal JNL label Jump on not less than
JNLE label Jump on not less than or equal JNO label Jump on not overflow
JP label Jump on parity JPE label Jump on parity even JPO label Jump on parity odd JS label Jump on sign JZ label Jump on zero
Assembly86 : 73/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Instruções (17)
Teste
CLC Clear carry flag CLD Clear direction flag CLI Clear interrupt flag CMC Complement carry flag
CMP accum,immed Compare immediate with accumulator CMP r/m,immed Compare immediate with operand CMP r/m,reg Compare register with operand CMP r/m,reg Compare register with operand CMP reg,r/m Compare operand with register CMPS src,dest Compare strings
CMPSB Compare strings byte for byte CMPSW Compare strings word for word STC Set carry flag
STD Set direction flag STI Set interrupt flag
TEST accum,immed Compare immediate bits with accumulator TEST r/m,immed Compare immediate bits with operand TEST r/m,reg Compare register bits with operand TEST reg,r/m Compare operand bits with register
Transcrição: expressões (1)
• Para observar código gerado pelo gcc, usar opção -S
• As expressões no Asm86 seguem a representação
pós-fixada
1:
– Notação in-fixada: Z = X+Y – Notação pós-fixada Z = XY+ – Notação pós-fixada Z = XY+
Nota: no 8086, o operando X e o resultado Z residem num registos (ex: MOV AX,$var corresponde à operação AX=AX+$var)
1também designada por notação polaca invertida, em memória do seu
proponente Jan Lukasiewicz (1878 - 1956)
Assembly86 : 75/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Transcrição: expressões (2)
• Uma expressão em C é transcrita para Asm86 pela
sequência de instruções
1. Identificar a árvore de expressões, em profundidade 2. Para cada subexpressão E1op E2
1. Se operando E1não estiver no registo, carregá-lo. 1. Se operando E1não estiver no registo, carregá-lo.
2. Gerar instrução op E1,E2 (modo imediato, directo ou registo depende do operando E2)
3. Resultado encontra-se disponível no registo E1
Nota 1: selecção dos registos pode depender da operação. Se necessário deslocar conteúdo de registos.
Nota 2: registos devem ser seleccionados de forma criteriosa, para minimizar deslocamentos.
Transcrição: expressões (3)
Exemplos:
; x+5
MOV EAX,[$x]
ADD EAX,5 ; resultado colocado em [EAX] ; z*y
MOV EAX,[$z] MOV EAX,[$z] MOV EDX,[$y]
IMUL EDX ; resultado colocado em [EDX:EAX] ; 7*(x+1) // subexpressões: E1=x+1 e E2=7*E1
MOV EAX,[$x]
INC EAX ; resultado colocado em [EAX] MOV EDX,7
IMUL EDX
Assembly86 : 77/87 Prof RG Crespo Criptografia e Segurança das Comunicações
• Um if em C é transcrito para Asm86 pela seguinte
sequência de instruções
1. Gerar instruções de cálculo da expressão de teste 2. Gerar comparação CMP
3. Inserir teste curto para ramo mais próximo (THEN)
Transcrição: execução condicional (1)
3. Inserir teste curto para ramo mais próximo (THEN) 4. Inserir salto para ramo mais afastado (ELSE)
5. No final do ramo mais próximo, inserir salto para depois do ramo mais afastado.
Nota
: Lembrar que na instrução de teste curto (J…), o
destino tem de estar a meio Byte de distância
Transcrição: execução condicional (2)
Exemplo:
; if((x+y)>=10)
MOV EAX,[$x]
ADD EAX,[$y] ; subexpressão colocada em [EAX] CMP EAX,10 JGE lbl_if JGE lbl_if JMP lbl_else lbl_if: ; bloco do IF JMP lbl_after lbl_else: ; bloco do ELSE lbl_after: Assembly86 : 79/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Transcrição: ciclo (1)
• Um while em C é transcrito para Asm86 pela
seguinte sequência de instruções
1. Gerar instruções de cálculo da expressão de teste. 2. Gerar comparação CMP.
3. Inserir teste curto para corpo (caso TRUE). 3. Inserir teste curto para corpo (caso TRUE). 4. Inserir salto para fora do corpo (caso FALSE).
5. No final do corpo, inserir salto para a primeira instrução de cálculo da expressão de teste.
Transcrição: ciclo (2)
Exemplo:
; while (x<100) lbl_cycle: MOV EAX,[$x] CMP EAX,100 JL lbl_block JL lbl_block JMP lbl_after lbl_block: ; bloco corpo JMP lbl_cycle lbl_after: Assembly86 : 81/87 Prof RG Crespo Criptografia e Segurança das ComunicaçõesTranscrição : rotinas (1)
• Rotinas chamadora e chamada usam pilha para guardar
parâmetros, endereço de retorno, e espaço de variáveis
locais.
• Valor de retorno pode ser armazenado num registo
(tipicamente EAX) ou na pilha.
(tipicamente EAX) ou na pilha.
Parâmetros
end. retorno
Rotina chamadora
Registos Variáveis locaisRotina chamada
ESP
EBP
Transcrição : rotinas (2)
Passos na execução de rotinas
Rotina chamadora
1. Carregar parâmetros, pela instrução PUSH, da direita para a esquerda.
Nota: sentido direita→esquerda devido à existência de funções com número variável de parâmetros (ex: printf do C)
2. Chamar rotina pela instrução CALL (o processador insere 2. Chamar rotina pela instrução CALL (o processador insere
automaticamente na pilha o endereço de retorno).
Início da rotina chamada
1. Salvaguardar registos (pelo menos, EBP).
2. Copiar ESP para EBP (que passa a referenciar o registo de activação-“frame register”).
3. Subtrair a ESP espaço para as variáveis locais.
Nota: atenção ao alinhamento exigido (Intel pode ser ao Byte, SPARC exige ao duplo-32 bits).
Assembly86 : 83/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Transcrição : rotinas (3)
– Variáveis locais acedidas na forma [EBP-desl]. – Parâmetros acedidos na forma [EBP+desl]:
se forem salvaguardados 4 registos num processador de 16 bits, o último parâmetro está deslocado de 4*2+2=10 Bytes.
Fim da rotina chamada Fim da rotina chamada
1. Instalar no EAX o valor de retorno.
2. Incrementar em ESP o espaço de variáveis locais.
3. Recuperar da pilha os registos, pela ordem inversa de salvaguarda. 4. Executar instrução RET nn (nn - espaço dos parâmetros).
Exemplo em MSDOS (1)
.model tiny
CR equ 0DH LF equ 0AH
_code segment word public 'CODE' org 0100H
assume cs:_code,ds:_code,ss:_code _start:
mov ax,_data ; initializes DS mov ds,ax ;
mov ax,_stack ; stack initialization mov ss,ax ;
mov dx, offset msg1; prints welcome message _close: mov al,00 ; terminates program
mov ah,04ch int 21h
Assembly86 : 85/87 Prof RG Crespo Criptografia e Segurança das Comunicações
Exemplo em MSDOS (1)
_data segment word public 'DATA'
Msg1 db "I am program 1",CR,LF,"$" _data ends
_stack segment para stack 'STACK' stk dw 1024
_top label word _stack ends
_stack ends
Sintaxe AT&T
• Nos programas C é possível inserir instruções Assembly
na forma
__asm__(″instrução″);
• Sintaxe usada nas instruções, designada AT&T, apresenta
5 diferenças em relação à sintaxe Intel.
Curiosidade, não faz parte da avaliação
5 diferenças em relação à sintaxe Intel.
1. Ordem dos operandos: destino,fonte (contrária à sintaxe Intel fonte,destino).
2. Registos prefixados com caractere % (ex: %ebp).
3. Operandos imediatos prefixados com caractere $ (ex: $0x8). 4. Dimensão dos operandos determinada por sufixo no código da
instrução b,w,l (ex: movb foo,%al). 5. Operandos de memória delimitados por ()
Assembly86 : 87/87 Prof RG Crespo Criptografia e Segurança das Comunicações
