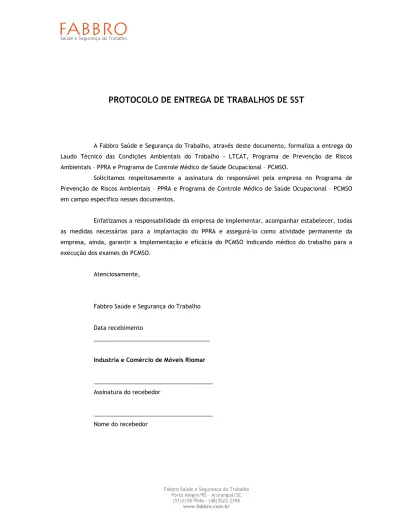

PROTOCOLO DE ENTREGA DE TRABALHOS DE SST

(1)

PROTOCOLO DE ENTREGA DE TRABALHOS DE SST

A Fabbro Saúde e Segurança do Trabalho, através deste documento, formaliza a entrega do Laudo Técnico das Condições Ambientais do Trabalho - LTCAT, Programa de Prevenção de Riscos Ambientais – PPRA e Programa de Controle Médico de Saúde Ocupacional – PCMSO.

Solicitamos respeitosamente a assinatura do responsável pela empresa no Programa de Prevenção de Riscos Ambientais – PPRA e Programa de Controle Médico de Saúde Ocupacional – PCMSO em campo específico nesses documentos.

Enfatizamos a responsabilidade da empresa de implementar, acompanhar estabelecer, todas as medidas necessárias para a implantação do PPRA e assegurá-lo como atividade permanente da empresa, ainda, garantir a implementação e eficácia do PCMSO indicando médico do trabalho para a execução dos exames do PCMSO.

Atenciosamente,

Fabbro Saúde e Segurança do Trabalho

Data recebimento

____________________________________

Industria e Comércio de Móveis Riomar

_____________________________________ Assinatura do recebedor

_____________________________________ Nome do recebedor

(2)

PROTOCOLO DE ENTREGA DE TRABALHOS DE SST

A Fabbro Saúde e Segurança do Trabalho, através deste documento, formaliza a entrega do Laudo Técnico das Condições Ambientais do Trabalho - LTCAT, Programa de Prevenção de Riscos Ambientais – PPRA e Programa de Controle Médico de Saúde Ocupacional – PCMSO.

Solicitamos respeitosamente a assinatura do responsável pela empresa no Programa de Prevenção de Riscos Ambientais – PPRA e Programa de Controle Médico de Saúde Ocupacional – PCMSO em campo específico nesses documentos.

Enfatizamos a responsabilidade da empresa de implementar, acompanhar estabelecer, todas as medidas necessárias para a implantação do PPRA e assegurá-lo como atividade permanente da empresa, ainda, garantir a implementação e eficácia do PCMSO indicando médico do trabalho para a execução dos exames do PCMSO.

Atenciosamente,

Fabbro Saúde e Segurança do Trabalho

Data recebimento

____________________________________

Industria e Comércio de Móveis Riomar

_____________________________________ Assinatura do recebedor

_____________________________________ Nome do recebedor

(3)

LAUDO TÉCNICO DE CONDIÇÕES AMBIENTAIS DO TRABALHO

A. DADOS DA EMPRESA

Indústria e Comércio e Móveis Riomar CNPJ: 95.844.536/0001-08

Ramo de Atividade: Fabricação de móveis com predominância de madeira. Número de empregados na data: 6 (seis)

Código CNAE: 36.11-0 Grau de risco: 3 (três) Grupo: c-6 (madeira)

Localização: Rua: Turvo, n° 598, Bairro: Urussanguinha, CEP: 88900-000, Araranguá/Santa Catarina Telefone: (48) 3522-0609

B. RESPONSABILIDADE TÉCNICA

Fabiana Belinzoni de Carvalho/Fernando Limongi Profissão: Engenheira de Segurança do Trabalho CREA n°: 46884-3

C. AVALIAÇÕES, COLABORADOR TÉCNICO E ACOMPANHAMENTO Avaliações: Fernando Limongi

Profissão: Engenheiro de Segurança do Trabalho, CREA n°: 81772-D Colaborador Técnico: Marli Teixeira Soares

Profissão: Técnica em Segurança do Trabalho Registro, MTE: RS/005052.7 Acompanhou: Marlete

(4)

ÍNDICE

1. Considerações iniciais ...3

2. Atividades e setores de trabalho da empresa...3

3. Atividades, descrição e condições dos ambientes de trabalho ...3

4. Funções e atribuições ...5

5. Quadro resumo de insalubridade e periculosidade...8

6. Agentes nocivos ...9

6.1 avaliações qualitativas de agentes químicos ...9

6.2 avaliações de nível de pressão sonora...9

7. Niveis de iluminamento ... 10

8. Conclusão ... 11

9. Orientações ... 13

ruído ... 13

10. Equipamentos utilizados e método de avaliação ... 15

11. Medidas de proteção adotadas pela empresa ... 15

11.1 equipamentos de proteção coletiva ... 15

11.2 equipamentos de proteção individual... 15

12. Assinatura responsável técnico ... 17

(5)

1. CONSIDERAÇÕES INICIAIS

Este LTCAT seqüencial, referente a período de junho/2007 a maio/2008 atende a Instrução normativa INSS/DC nº 70 de 10 de maio de 2002 que em seu artigo 234 que define atualização anual do Laudo Técnico de Condições Ambientais do Trabalho, e atualização, quando houver alterações no ambiente de trabalho.

Os riscos ambientais, físicos, químicos e biológicos devem ser avaliados de forma qualitativa ou quantitativa, conforme legislação; em alguns casos será necessária a contratação de laboratório de toxicologia para a avaliação de agentes químicos e conclusão deste laudo.

2. ATIVIDADES E SETORES DE TRABALHO DA EMPRESA

A empresa tem como principais atividades, produção de moveis sob medida, com predominância de madeira e divide-se nos seguintes setores:

Produção, montagem e pintura.

A mesma possui 06 (seis) empregados trabalhando nos seguintes horários: Das 08:00 às 12:00 h, das 13:30:00 h às 18:00 h de 2ª a 6ª feira;

Das 08:00 às 11:30:00 h, aos sábados, totalizando 46 horas semanais.

3. ATIVIDADES, DESCRIÇÃO E CONDIÇÕES DOS AMBIENTES DE TRABALHO

Descrição geral da empresa:

A empresa está instalada em uma área construída de aproximadamente 300 m2 com um pavilhão de alvenaria de tijolos, chapiscado, pé direito maior que 3 m, piso em concreto armado, paredes, forro de madeira e telhas de fibrocimento.

Produção Atividades:

Fabricação de móveis sob medida. Neste setor são utilizadas as seguintes máquinas: serra esquadrejadeira, desempenadeira, tupia, lixadeira, plaina e galopa.

(6)

Descrição do Ambiente:

O setor produção está instalado dentro da edificação descrita acima paredes externas de alvenaria de tijolos, sem divisórias, iluminação natural e com lâmpadas fluorescentes e ventilação natural.

Nesse ambiente há presença de nível de pressão sonora elevado.

Pintura Atividades:

Pintura dos móveis produzidos pela empresa. Descrição do Ambiente:

O setor pintura está instalado dentro da edificação descrita acima compreendendo uma área aproximada de 80m2, pé direito maior que 3 m, piso em cerâmica na sala de pintura e concreto da área de lixação, paredes externas e divisórias de alvenaria de tijolos. Iluminação natural e com lâmpadas fluorescentes, ventilação natural e com exaustor de ar na sala de pintura.

Nesse ambiente há presença de agentes químicos nocivos à saúde.

Montagem Atividades:

Carregar caminhão, transportar móveis, descarregar e montar no local definido. Descrição do Ambiente:

Sem ambiente definido, devido a atividade de transporte e montagem de móveis em residências e escritórios.

Há predominância de nível de pressão sonora elevado devido a utilização de ferramentas manuais de corte e perfuração.

(7)

4. FUNÇÕES E ATRIBUIÇÕES

Abaixo se descreve as funções e atribuições dos empregados na forma dos cargos informados pela empresa, os são classificados dentro dos setores também informados pela empresa. As descrições das mesmas são baseadas na observação deste profissional, entrevista com empregados e empregador.

Quando houver registro de cargos iguais com atribuições diferentes será anotado ao lado do cargo um número cardinal para diferenciá-los.

Produção

1. Marceneiro 1

• Organizar as chapas de madeira quando chegam à empresa; • Interpretar os projetos dos móveis,

• Separar a matéria-prima a ser utilizada; • Cortar as chapas com serra esquadrejadeira;

• Operar serra fita, tupia, lixadeira, plaina, desempenadeira, furadeira de bancada e furadeira manual;

• Realizar a montagem teste dos móveis antes de encaminhar para a pintura;

• Utilizar cola branca na montagem e cola de contato contendo hidrocarbonetos aromáticos em sua composição utilizando pincel e espátula;

• Limpar as ferramentas de trabalho usadas na colagem (pincel) com solvente aromático; • Raramente, realizar a montagem dos móveis no cliente.

2. Marceneiro 2

• Interpretar os projetos dos móveis; • Separar a matéria-prima a ser utilizada; • Cortar as chapas;

• Operar serra esquadrejadeira, serra fita, tupia, lixadeira, plaina, desempenadeira, furadeira de bancada e furadeira manual;

• Utilizar cola branca na montagem e cola de contato contendo hidrocarbonetos aromáticos em sua composição com pincel e espátula;

• Limpar as ferramentas de trabalho usadas na colagem (pincel) com solvente aromático usando estopa;

• Realizar a montagem dos móveis produzidos, no local requisitado pelo cliente em POA e região de Araranguá (utilizam na montagem furadeira, parafusadeira e serra meia esquadria).

(8)

3. Marceneiro 3

• Interpretar os projetos dos móveis; • Separar a matéria-prima a ser utilizada; • Cortar as chapas;

• Operar serra esquadrejadeira, serra fita, tupia, lixadeira, plaina, desempenadeira, furadeira de bancada e furadeira manual;

• Utilizar cola branca na montagem e cola de contato contendo hidrocarbonetos aromáticos em sua composição com pincel e espátula;

• Limpar as ferramentas de trabalho usadas na colagem (pincel) com solvente aromático usando estopa;

• Raramente realizar a montagem dos móveis no cliente.

Pintura 1. Pintor

• Transferir o móvel acabado e desmontado da marcenaria para o setor de pintura; • Aplicar massa plástica no móvel com espátula quando necessário e massa acrílica; • Aplicar o fundo no móvel com pistola pneumática;

• Polir as peças com lixa manual elétrica;

• Pintar os móveis com pistola pneumática na sala de pintura; • Preparar as tintas, diluindo solvente;

• Limpar as espátulas e pistola com solvente aromático utilizando estopa. 2. Ajudante

• Organizar o setor acomodando as peças de madeira sobre as mesas;

• Lixar a madeira crua se tiver imperfeição e massar com massa plástica utilizando espátula; • Encaminhar para pintor aplicar fundo;

• Transferir as peças da sala de pintura para serem lixadas novamente e se preciso aplicar massa rápida com espátula;

• Transferir para sala de pintura para mais uma demão de fundo; • Lixar novamente, corrigir imperfeição, se houver, com massa rápida;

• Transferir peças para sala de pintura e depois de concluída a pintura transferir peças prontas para depósito;

• Auxiliar, quando preciso, o pintor na diluição das tintas e a transferir as peças de uma mesa para outra na sala de pintura;

(9)

Montagem 1. Motorista

• Carregar o caminhão com os móveis produzidos;

• Transportar até o cliente (normalmente no RS em Porto Alegre); • Descarregar no cliente os móveis;

• Realizar a montagem utilizando plaina elétrica, furadeira, parafusadeira, serra tico–tico e serra meia esquadria;

• Realizar, quando está na empresa, serviços externos como compras de materiais. 2. Ajudante

• Carregar o caminhão com os móveis produzidos; • Descarregar no cliente os móveis;

• Realizar a montagem utilizando plaina elétrica, furadeira, parafusadeira, serra tico–tico e serra meia esquadria;

• Realizar, quando está na empresa, serviços externos como compras de materiais, lixação de peças de madeira com lixa elétrica manual e auxiliar demais marceneiros na empresa.

(10)

5. QUADRO RESUMO DE INSALUBRIDADE E PERICULOSIDADE

Produção

N˚ Cargo (CNTP) Agente físico, químico ou biológico Adicional de Insalubridade Adicional de Periculosidade Hidrocarbonetos aromáticos Necessidade de avaliação quantitativa 1. Marceneiro 1 Ruído Médio Não Hidrocarbonetos aromáticos Necessidade de avaliação quantitativa 2. Marceneiro 2 Ruído Médio Não Hidrocarbonetos aromáticos Necessidade de avaliação quantitativa 3. Marceneiro 3 Ruído Médio Não Pintura

N˚ Cargo (CNTP) Agente físico, químico ou biológico Adicional de Insalubridade Adicional de Periculosidade Hidrocarbonetos aromáticos Médio

Massa acrílica Médio

1. Pintor

Ruído Médio

Não

2. Ajudante Ruído Médio Não

Montagem

N˚ Cargo (CNTP) Agente físico, químico ou biológico

Adicional de Insalubridade

Adicional de Periculosidade

1. Motorista Inexistente Não Não

2. Ajudante Inexistente _Não Não

Notas:

Insalubridade: Adicionais em 3 graus: Grau Mínimo: 10% do salário mínimo. Grau Médio: 20% do salário mínimo. Grau Máximo: 40% do salário mínimo.

(11)

6. AGENTES NOCIVOS

6.1 AVALIAÇÕES QUALITATIVAS DE AGENTES QUÍMICOS Produção

Cargo

(CNTP) Atividade com exposição ao Agente Nocivo Agente Nocivo Exposição

Anexo da NR-15

Marceneiro 1,2 e 3

Utilizar cola de contato na montagem dos móveis.

Limpar as ferramentas de trabalho usadas na colagem com solvente aromático.

Hidrocarbonetos aromáticos Habitual e permanente 13 Pintura Cargo

(CNTP) Atividade com exposição ao Agente Nocivo Agente Nocivo Exposição

Anexo da NR-15 Pintar os móveis com pistola e diluir a tinta Hidrocarbonetos

aromáticos

Habitual e permanente 13 Pintor

Aplicar massa no móvel com espátula

Massa acrílica e plástica (Hidrocarboneto alifáticos) Ocasional e intermitente 13

6.2 AVALIAÇÕES DE NÍVEL DE PRESSÃO SONORA Produção N˚ _{Cargo (CNTP)} NPS dB(A) Tempo de exposição LT dB(A) LAVG dB(A) Tipo de exposição 1. Marceneiro 1 85,3 8 h 85 85,3 2. Marceneiro 2 85,3 8 h 85 85,3 3. Marceneiro 3 85,3 8 h 85 85,3 Habitual e Permanente

NPS: Nível de Pressão Sonora; LT: Limite de Tolerância

Pintura N˚ _{Cargo (CNTP)} NPS dB(A) Tempo de exposição LT dB(A) LAVG dB(A) Tipo de exposição 1. Pintor 87 84 92 8 h 85 87 Habitual e Permanente

(12)

Pintura N˚ _{Cargo (CNTP)} NPS dB(A) Tempo de exposição LT dB(A) LAVG dB(A) Tipo de exposição 2. Ajudante 87 84 92 8 h 85 87

Montagem N˚ _{Cargo (CNTP)} NPS dB(A) Tempo de exposição LT dB(A) LAVG dB(A) Tipo de exposição

1. Motorista Não se encontrava no local de trabalho

2. Ajudante Na data não há empregados registrados no cargo

7. NIVEIS DE ILUMINAMENTO

Produção

Nível Recomendado: 300 lux

Local da Medição Valor Medido (Diurno)

Serra 34 lux

Galopa 61 lux

Tupia 35 lux

Lixadeira fita 35 lux

Furadeira de bancada 801 lux

Bancada de trabalho 1 125 lux

Bancada de trabalho 2 105 lux

Pintura

Nível Recomendado: 500 lux

Local da Medição Valor Medido (Diurno)

Pistola 257 lux

Lixadeira eletrica 454 lux

Bancada para massar 350 lux

(13)

8. CONCLUSÃO Produção

1. Marceneiro 1

Atividade insalubre em grau médio devido exposição habitual e permanente em nível de pressão sonora superior ao limite de tolerância sem a proteção adequada segundo o anexo de n. 01 da NR 15 da Portaria 3.214 do Ministério do Trabalho (MTE).

Atividade insalubre em grau médio devido ao emprego de solventes a base de hidrocarbonetos aromáticos, sem a proteção adequada; segundo o anexo de n. 13 da NR 15 da Portaria 3.214 do Ministério do Trabalho (MTE). EX: limpeza de peças com solvente.

Há necessidade de avaliação quantitativa com análise em laboratório de toxicologia para quantificação de vapores de hidrocarbonetos aromático (cola de contato), para que seja possível uma conclusão definitiva, já que o mesmo consta do anexo 11 da NR-15 que exige a quantificação.

2. Marceneiro 2

Há necessidade de avaliação quantitativa com análise em laboratório de toxicologia para quantificação de vapores de hidrocarboneto aromático (cola de contato), para que seja possível uma conclusão definitiva, já que o mesmo consta do anexo 11 da NR-15 que exige a quantificação.

3. Marceneiro 3

(14)

Produção

Há necessidade de avaliação quantitativa com análise em laboratório de toxicologia para quantificação de vapores de hidrocarbonetos aromáticos (cola de contato), para que seja possível uma conclusão definitiva, já que o mesmo consta do anexo 11 da NR-15 que exige a quantificação.

Pintura

1. Pintor

Atividade insalubre em grau médio devido exposição habitual e permanente em nível de pressão sonora superior ao limite de tolerância segundo o anexo de n. 01 da NR 15 da Portaria 3.214 do Ministério do Trabalho (MTE).

Atividade insalubre em grau máximo devido manipulação com tintas e solventes contendo hidrocarbonetos aromáticos utilizando pistola, segundo o anexo de n. 13 da NR 15 da Portaria 3.214 do Ministério do Trabalho (MTE).

Atividade insalubre em grau médio devido contato com massa acrílica contendo hidrocarbonetos alifáticos.

2. Ajudante

Atividade insalubre em grau médio devido exposição habitual e permanente em nível de pressão sonora superior ao limite de tolerância segundo o anexo de n. 01 da NR 15 da Portaria 3.214 do Ministério do Trabalho (MTE).

Montagem

1. Motorista Atividade não insalubre segundo a NR 15 da Portaria 3.214 do

Ministério do Trabalho (MTE).

2. Ajudante Atividade não insalubre segundo a NR 15 da Portaria 3.214 do

(15)

9. ORIENTAÇÕES

Os riscos ambientais podem ser controlados através de medidas de gestão de segurança, organização do trabalho, treinamentos, proteções coletivas e proteções individuais. Estas medidas devem estar integradas a fim de reduzir, neutralizar e até eliminar a ação de riscos ambientais sobre os empregados.

Assim, abaixo propomos algumas medidas, cuja viabilidade técnica e econômica poderá ser estudada pela empresa:

RUÍDO

Segundo a Norma Regulamentadora n.º 6, Equipamento de Proteção Individual, os protetores auditivos somente deverão ser fornecidos para os empregados, quando forem esgotadas todas as alternativas para manter o nível de ruído no ambiente de trabalho dentro dos limites de tolerância estabelecidos.

O ruído, quando superior ao limite de tolerância atua no sistema nervoso provocando irritabilidade, nervosismo, vertigens e outros, além de acelerar o ritmo cardíaco; sendo intenso e súbito, acelera o pulso, eleva a pressão arterial, contrai os músculos do estômago, entre outras alterações e, conseqüentemente, sobre o organismo em geral, o ruído contribui para aumentar a incidência de distúrbios gastro-intestinais e os relacionados com o sistema nervoso central e o aparelho cardiovascular. O efeito mais comum, no entanto, é a perda da audição.

No item 9.3.6 da Norma Regulamentadora nº 9 – Programa de Prevenção de Riscos Ambientais estabelece que nos locais onde os níveis de ruído ultrapassem a 50% da dose diária permitida. Ou seja, 80 dB(A) para 8 horas de exposição, é atingido o nível de ação. Nos locais onde o nível de ação é atingido, a empresa deve realizar medidas de proteção e monitoramento, visando prescrever a saúde dos funcionários.

As atividades com exposição ao ruído serão consideradas insalubres em grau médio (20% do salário mínimo) somente quando o limite de tolerância de 85 dB(A) para 8:00 horas de exposição for ultrapassada.

ILUMINAÇÃO

A boa iluminação dos locais de trabalho proporciona vantagens, tais como: aumento de produção, melhor acabamento do trabalho, diminuição do desperdício de material, redução do número de acidentes, diminuição da fadiga ocular geral, maior rendimento dos indivíduos idosos ou portadores de defeitos visuais e melhor supervisão dos trabalhos. Para que os níveis de iluminância atendam aos limites estabelecidos pela NBR 5413, NR – 17 sugerem-se:

(16)

> Aumentar o número e/ou potência das lâmpadas;

> Efetuar manutenções periódicas das instalações, incluindo-se a substituição de lâmpadas queimadas, limpeza das lâmpadas, luminárias, janelas e telhas translúcidas;

> Aproximar as lâmpadas dos campos de trabalho; > Pintar tetos e paredes com cores claras;

> Que o aclaramento seja uniforme, evitando que uma parte iluminada seja quatro vezes mais clara que outra menos iluminada;

> Posicionar as luminárias adequadamente sobre as máquinas ou postos de trabalho.

POEIRA DA MADEIRA

A Portaria 3.214/78, mais especificamente a Norma Regulamentadora n.º15 e seus anexos, que tratam das atividades e operações insalubres, não estabelecem, em momento algum, grau de insalubridade para empregados expostos a poeira da madeira em processos de corte, beneficiamento ou lixamento.

A.C.G.I.H. (American Conference Governmental Industrial Hygienist) dá a seguinte definição para poeiras incômodas: "Poeiras incômodas são aquelas que, quando inaladas, não causam danos ao sistema respiratório, não formam tecidos fibrosos (nodulações e depósitos sobre os tecidos que recobrem as vias respiratórias, tornando-os rígidos e sem elasticidade), causando nestes tecidos apenas reações reversíveis, não provocando doenças orgânicas (substâncias que passam através dos pulmões ao sangue, afetando outros órgãos do corpo humano) e não produzindo efeitos tóxicos por serem facilmente excretados pelo organismo, sem deixar resíduos".

Nos locais de trabalho onde a poeira é excessiva, se deve instalar sistema de exaustão para não permitir que a mesma se espalhe pelo ambiente industrial e fornecer máscara de proteção respiratória contra poeiras incômodas.

(17)

10. EQUIPAMENTOS UTILIZADOS E MÉTODO DE AVALIAÇÃO

RUIDO

Medidor de nível de pressão sonora marca Instruterm modelo DEC-5040, operando com circuito de compensação (A) e resposta lenta (SLOW), na altura do aparelho auditivo do trabalhador e nas várias estações de trabalho, voltado para a fonte de maior ruído, para medições de níveis de ruído contínuo ou intermitente.

Audiodosímetro marca Instruterm modelo DOS 500, operando com circuito de compensação (A) e resposta lenta (SLOW), na altura do aparelho auditivo do trabalhador.

Calibrador de nível de pressão sonora marca Instruterm, modelo CAL-910, operando na freqüência de 1000 Hz e nível de calibração em 94 dB(A).

ILUMINAMENTO

Luxímetro marca Instruterm modelo LD-201, nos vários pontos dos locais de trabalho, ou a 75 centímetros do solo quando os campos de trabalho são indefinidos.

11. MEDIDAS DE PROTEÇÃO ADOTADAS PELA EMPRESA

11.1 EQUIPAMENTOS DE PROTEÇÃO COLETIVA

A empresa possui os seguintes Equipamentos de Proteção Coletiva – EPCs: Extintores de incêndio PQS tipo BC 4kg;

Extintores de incêndio de água pressurizada 10litros; Exaustor elétrico na sala de pintura.

11.2 EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL

A empresa fornece e coloca a disposição dos funcionários os seguintes EPIs:

EPI Marca Certificado de

Aprovação nº Cargo/Função

Protetor auricular tipo

plugue Novel 11512

Protetor auricular tipo

concha Navel 11021

Óculos de proteção Pomp 12575

Protetor respiratório

PFF1 Epicon 14104

Marceneiro, pintor e ajudantes

(18)

EPI Marca Certificado de

Aprovação nº Cargo/Função

Mascara com filtro para

(19)

12. ASSINATURA RESPONSÁVEL TÉCNICO

Cabe salientar o que trata o Art. 68 do Decreto 3.048, no parágrafo 4º que:

“A empresa que não mantiver laudo atualizado com referência aos agentes nocivos existentes na ambiente de trabalho de seus trabalhadores ou que emitir documento de comprovação de efetiva exposição em desacordo com o respectivo laudo estará sujeito à penalidade prevista no art.283”. Este profissional e signatário do presente laudo declara ser responsável técnico da Fabbro Saúde e Segurança do Trabalho, contratada pela Indústria e Comércio de Móveis Riomar Ltda-ME para elaboração deste laudo.

(20)

13. ANEXOS

Ficha de CA’s dos EPI’s existentes na empresa (site MTE) Laudo de dosimetria (Fabbro)

(21)

Nº do CA: 11021 Nº do Processo: 46000.016588/65-18

Data de Emisão: 19/3/2007 Validade: 19/03/2012

Tipo do Equipamento: PROTETOR AUDITIVO

Natureza: Nacional

Descrição do Equipamento: PROTETOR AUDITIVO CIRCUM-AURICULAR, FORMADO POR UMA HASTE

CONSTITUÍDA DE MATERIAL PLÁSTICO EM FORMA DE ARCO, COM UMA ABERTURA RETANGULAR DE APROXIMADAMENTE 110 MM DE COMPRIMENTO E 85 MM DE LARGURA EM AMBAS EXTREMIDADES QUE POSSIBILITA O AJUSTE DE TAMANHO ATRAVÉS DE ENCAIXE DE UM PINO PLÁSTICO, O PINO É FIXADO ÀS CONCHAS, QUE SÃO FABRICADAS EM MATERIAL PLÁSTICO INJETADO. POSSUEM UMA ALMOFADA MONOBLOCO, COM 9 CM³ DE ÁREA INTERNA E 13,7 MM DE ESPESSURA, INJETADAS EM PLÁSTICO LEVE E MACIO, SUBSTITUINDO VÁRIOS ELEMENTOS QUE COMPOEM AS ALMOFADAS TRADICIONAIS. ESTA ALMOFADA É FIXADA NA BORDA POR COLAGEM OU OUTRO TIPO DE ADERÊNCIA, OCUPANDO AINDA A PARTE INTERIOR DE TODA CONCHA. REF.: PROTETOR AUDITIVO NOVEL.

Dados Complementares

Norma: ANSI.S12.6/1997 - MÉTODO B (OUVIDO REAL, COLOCAÇÃO PELO OUVINTE). Fabricante: PLÁSTICOS NOVEL DO PARANÁ S/A

Endereço: RUA LUIZ CARLOS ZANI, 2949 Bairro: PQ. INDUSTRIAL III

Cidade: IBIPORA - UF: PR CEP: 86200-000

Telefone: 43 258 5525 - Fax: 43 258 4895

Aprovado: PROTEÇÃO AUDITIVA DO USUÁRIO CONTRA RUÍDOS CONFORME TABELA DE ATENUAÇÃO A SEGUIR.

Observação: Não Informado.

Laudo/Atenuação

Tipo do Laudo: Laboratório

Laboratório: LARI - UFSC/SC

Número Laudo: 22-2006. Data do Laudo: Não Informado

Responsável: Não Informado Registro Profissional: Não Informado

Frequência(Hz): 125 250 500 1000 2000 3150 4000 6300 8000 NRRsf

Atenuacao(dB): 2,1 9 12,1 16,7 17,7 - 20,1 - 21,8 12

(22)

Certificação de Aprovação

Tipo do Equipamento: ÓCULOS DE SEGURANÇA

Descrição do Equipamento: ÓCULOS DE SEGURANÇA, CONSTITUÍDO DE VISOR CONFECCIONADO DE POLICARBONATO INCOLOR (TRANSPARENTE), AMARELO (ÂMBAR), CINZA (FUMÊ) OU VERDE, COM PONTE NASAL E PROTEÇÃO LATERAL E SUPERIOR INJETADA NA MESMA PEÇA, HASTES DE NÁILON TIPO ESPÁTULA, FIXADAS A UM DISPOSITIVO, QUE PERMITE A REGULAGEM DE TAMANHO E DE INCLINAÇÃO, ATRAVÉS DE PINOS METÁLICOS. O DISPOSITIVO QUE PERMITE O AJUSTE DE TAMANHO E INCLINAÇÃO É FIXADO AO VISOR ATRAVÉS DE ENCAIXE EM ORIFÍCIOS LOCALIZADOS NAS LATERAIS DESTE. REF.: MODELO POMP VISION 4000.

Norma: ANSI.Z.87.1/1989

Fabricante: 3M DO BRASIL LTDA

Endereço: RODOVIA ANHANGUERA, KM 110 Bairro: NOVA VENEZA

Cidade: SUMARÉ - UF: SP CEP: 13176-102

Telefone: 19 3838 7000 - Fax: 19 3838 7206

Aprovado: PROTEÇÃO DOS OLHOS DO USUÁRIO CONTRA IMPACTOS DE PARTÍCULAS VOLANTES MULTIDIRECIONAIS E LUMINOSIDADE INTENSA NO CASO DOS VISORES CINZA E VERDE.

Observação: A TRANSMITÂNCIA LUMINOSA DOS VISORES CINZA E VERDE INDICAM QUE ELES SÃO DE TONALIDADES 3.0 E 2.5, RESPECTIVAMENTE. PORÉM ELES NÃO ATENDEM AO REQUISITO DE TRANSMITÂNCIA NO INFRAVERMELHO PARA ESSES NÚMEROS DE TONALIDADE. PORTANTO, SEGUNDO A NORMA, SÃO VISORES PARA

PROPÓSITOS ESPECIAIS E NÃO DEVEM SER UTILIZADOS PARA PROTEÇÃO CONTRA RADIAÇÃO VERMELHA. A EMPRESA 3M DO BRASIL LTDA EFETUOU COMPRA DE ATIVOS DA POMP PRODUTOS HOSPITALARES E DE SEGURANÇA DO TRABALHO LTDA, CONFORME ESCRITURA REGISTRADA NO LIVRO 649, AS FOLHAS 007 - 1º TRASLADO DO 4º TABELIÃO DE NOTAS DE CAMPINAS -SP, A PARTIR DE 02/06/2006.

Laboratório: FUNDACENTRO / SP

Número Laudo: 077/2007 - A Data do Laudo: Não Informado

Frequência(Hz): - - - -

Atenuacao(dB): - - - -

(23)

(24)

Certificação de Aprovação

Tipo do Equipamento: RESPIRADOR PURIFICADOR DE AR TIPO PEÇA SEMIFACIAL FILTRANTE PARA PARTÍCULAS PFF1

Descrição do Equipamento: RESPIRADOR PURIFICADOR DE AR DE SEGURANÇA, TIPO PEÇA SEMIFACIAL FILTRANTE MODELO DOBRÁVEL, SOLDADO COM SOLDA ULTRA-SÔNICA EM TODO SEU PERÍMETRO, CONSTITUÍDO POR MÚLTIPLAS CAMADAS: UMA EXTERNA EM MATERIAL TIPO NÃO TECIDO, PODENDO SER DE COR AZUL, OU BRANCA OU MARROM E UMA INTERNA EM MATERIAL FILTRANTE COM TRATAMENTO

ELETROSTÁTICO E OUTRA DE NÃO TECIDO, QUE FICA EM CONTATO COM A FACE DO USUÁRIO. NA LATERAL EXTERNA DO RESPIRADOR SÃO FIXADAS DUAS PRESILHAS DE MATERIAL PLÁSTICO DE COR PRETA, UMA DE CADA LADO, ATRAVÉS DAS QUAIS PASSAM DOIS TIRANTES ELÁSTICOS BRANCOS,

ENTRELAÇADOS NAS PRESILHAS, PERFAZENDO QUATRO ALÇAS, DUAS NA PARTE SUPERIOR PARA FIXAÇÃO DA PEÇA NA ALTURA DA NUCA E AS OUTRAS NA PARTE INFERIOR PARA FIXAÇÃO NA ALTURA DO PESCOÇO DO USUÁRIO. O RESPIRADOR POSSUI UMA TIRA EM MATERIAL METÁLICO MOLDÁVEL, FIXADA NA PARTE SUPERIOR EXTERNA DA PEÇA. REF.: PEÇA SEMIFACIAL FILTRANTE - RESPIRETE PFF - 1 V

Norma: NBR 13698/1996 (PEÇA SEMIFACIAL FILTRANTE)

Fabricante: EPICON INDÚSTRIA DE EQUIPAMENTOS PROTEÇÃO INDIVIDUAL Endereço: RUA ALVARES CABRAL, 1370

Bairro: VILA CONCEIÇÃO Cidade: DIADEMA - UF: SP CEP: 09980-160

Telefone: 11 4043 4296 - Fax: 11 4043 4296

Aprovado: PROTEÇÃO DAS VIAS RESPIRATÓRIAS DO USUÁRIO CONTRA POEIRAS E NÉVOAS (PFF1).

Observação: PARA A ADEQUADA UTILIZAÇÃO DO EQUIPAMENTO DE PROTEÇÃO RESPIRATÓRIA, DEVEM SER OBSERVADAS AS RECOMENDAÇÕES DA FUNDAÇÃO JORGE DUPRAT FIGUEIREDO DE SEGURANÇA E MEDICINA DO TRABALHO - FUNDACENTRO CONTIDAS NA PUBLICAÇÃO INTITULADA "PROGRAMA DE PROTEÇÃO

RESPIRATÓRIA - RECOMENDAÇÕES, SELEÇÃO E USO DE RESPIRADORES", ALÉM DO DISPOSTO NAS NORMAS REGULAMENTADORAS DE SEGURANÇA E SAÚDE NO TRABALHO.

Laboratório: FUNDACENTRO / SP

Número Laudo: 012/2003-A Data do Laudo: Não Informado

(25)

Responsável: Não Informado Registro Profissional: Não Informado Frequência(Hz): - - - - Atenuacao(dB): - - - - Desvio Padrão: - - - - Certificação de Aprovação Nº do CA: 446 Nº do Processo: 24000.007408/74-00

Tipo do Equipamento: MÁSCARA DE SEGURANÇA

Descrição do Equipamento: MASCARA DE SEGURANÇA FILTRADORA CONFECCIONADA EM FIBRAS NÃO TECIDAS, EM UMA SÓ PEÇA, ENVOLVENDO A REGIÃO BUCO-NASAL, FIXADO NA NUCA ATRAVÉS DE ELÁSTICO. REF.8500

Norma: Não Informado.

Fabricante: 3M DO BRASIL LTDA

Endereço: RODOVIA ANHANGUERA, KM 110 Bairro: NOVA VENEZA

Cidade: SUMARÉ - UF: SP CEP: 13176-102

Telefone: 19 3838 7000 - Fax: 19 3838 7206

Aprovado: PROTEÇÃO RESPIRATÓRIA CONTRA PARTÍCULAS CUJO DIÂMETRO É MAIOR OU IGUAL A UM MICRON E QUE NÃO APRESENTAM CARACTERÍSTICAS TÓXICAS, AS QUAIS PODEM CAUSAR DANOS Á SAÚDE DO TRABALHADOR.

Observação: ESSE EQUIPAMENTO DEVE SER COMERCIALIZADO SOMENTE C

Laudo/Atenuação Tipo do Laudo: Termo Laboratório: Não Informado

Número Laudo: Não Informado Data do Laudo: Não Informado

Responsável: MIRIAM BOTTIGLIA TAMBASCIA Registro Profissional: 6052795

Frequência(Hz): - - - -

Atenuacao(dB): - - - -

(26)
