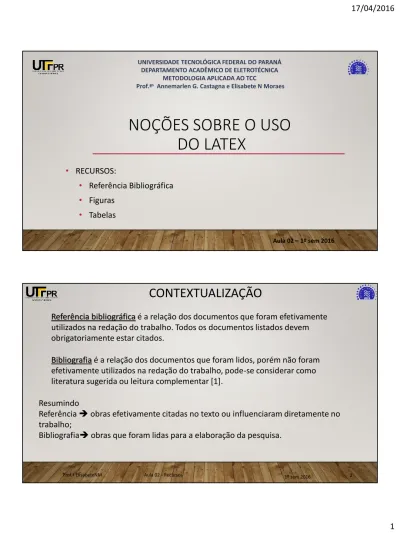

NOÇÕES SOBRE O USO DO LATEX

(1)

NOÇÕES SOBRE O USO

DO LATEX

• RECURSOS:

• Referência Bibliográfica

• Figuras

• Tabelas

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

METODOLOGIA APLICADA AO TCC

Prof.ªs _{Annemarlen G. Castagna e Elisabete N Moraes}

Aula 02 – 1º sem 2016

CONTEXTUALIZAÇÃO

Referência bibliográfica é a relação dos documentos que foram efetivamente

utilizados na redação do trabalho. Todos os documentos listados devem

obrigatoriamente estar citados.

Resumindo

Referência  obras efetivamente citadas no texto ou influenciaram diretamente no

trabalho;

Bibliografia obras que foram lidas para a elaboração da pesquisa.

Bibliografia é a relação dos documentos que foram lidos, porém não foram

efetivamente utilizados na redação do trabalho, pode-se considerar como

literatura sugerida ou leitura complementar [1].

(2)

2

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 3

REFERÊNCIAS NO LATEX

Opção i) Feitas no próprio documento [4]

Opção ii) Uso de um da base de dados pré existente (xxx .bib) para armazenamento e

posterior vínculo com o documento principal.

ESTILO

VÍNCULO (caminho – “path”)

Arquivo que contém as referências ou seja o “.bib”.

ESTILOS PARA A BIBLIOGRAFIA

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 4 Estilos BIBTEX:

• plain: Estilo padrão simples. As entradas são numeradas consecutivamente por orden alfabética dos autores.

• unsrt: semelhante ao estilo plain, porém as entradas são numeradas na ordem em que são citadas no documento.

• alpha: a diferença com a do estilo plain, é que as etiquetas das entradas são formadas pelo nome do autor e pelo ano de publicação, no lugar dos números.

• abbrv: similar ao estilo plain, porém as entradas são mais compactas sendo abreviados os nomes dos autores, revistas.

• acm: estilo usado nas revistas da ACM (Association for Computing Machinery). O formato difere dos citados.

• apalike: estilo usado nas revistas da Associação Americana de Psicologia. Requer o uso do pacote (usepackage) “apalike”.

(3)

DIFERENCIAÇÃO ENTRE OS ESTILOS

1º sem 2016

Deve-se inicialmente definir o estilo da bibliografia, ou seja, a formatação [1,3].

\bibliographystle{estilo}

is-alpha

acm

ou

BIBLIOGRAFIA NO PRÓPRIO TEXTO

1. Criar uma pasta embaixo do diretório Meus Documentos com as suas iniciais.

2. Cria uma pasta dentro com o nome Atividade2.

NÃO USAR CARACTERES ESPECIAIS OU ACENTUAÇÃO DAS

(4)

4

1º sem 2016

BIBLIOGRAFIA NO PRÓPRIO TEXTO

1. Criar uma pasta embaixo do diretório Meus Documentos com as suas iniciais. 2. Cria uma pasta dentro com o nome Atividade2.

3. Abrir o editor LEd

4. Criar um novo documento e o salva com o nome Atividade2.tex

2

1º sem 2016

BIBLIOGRAFIA NO PRÓPRIO TEXTO

3. Abrir o editor LEd

4. Criar um novo documento e o salva com o nome Atividade2.tex

APONTA PARA A PASTA RECÉM CRIADA

(5)

1º sem 2016

BIBLIOGRAFIA NO PRÓPRIO TEXTO

3. Abrir o editor Led.

4. Criar um novo documento e o salva com o nome Atividade2.tex. 5. Digite o texto:

\documentclass[12pt]{article}

%=INCLUSÃO DOS PACOTES DE ACENTUAÇÃO== \usepackage[brazil]{babel}

\usepackage[T1]{fontenc} \usepackage[latin1]{}

%============================= \begin{document}

Meu primeiro documento com o \LaTeX.

As principais leis e as equações usadas em eletricidade são: \begin{enumerate}

\item Lei de Ohm: $E=R.I$

\item 1ª Lei de Kirchhoff ou LKC: $I_1+I_2+...+I_n=0$ \item 2ª Lei de Kirchhoff ou LKT: $E_1+E_2+...+E_n=0$ \end{enumerate}

%=====Sintaxe bibliografia direta no documento== \begin{thebibliography}{}

\bibitem{knuth} Knuth, D.E. and Bibby, D and Makai, I. \emph{The textbook}. Addison-Weley (1986).

%==================================== \end{thebibliography}

\end{document}

BIBLIOGRAFIA NO PRÓPRIO TEXTO

 Criar uma pasta embaixo do diretório Meus Documentos

com as suas iniciais.

 Cria uma pasta dentro com o nome Atividade2.  Abrir o editor Led.

 Criar um novo documento e o salva com o nome Atividade2.tex.

 Digitar o texto: 7. Compilar  F9

8. Repita a operação do passo anterior até que total de warnings seja o menor possível (0 warnings)

9. Abrir o visualizador DVI (lupa com a letra D)

VISUALIZAÇÃO RÁPIDA POR MEIO DO: DVI VIEWER

(6)

6

1º sem 2016

BIBLIOGRAFIA NO PRÓPRIO TEXTO

VISUALIZAÇÃO DO RESULTADO

1º sem 2016

REFERÊNCIA CRUZADA DA BIBLIOGRAFIA

(7)

1º sem 2016

VISUALIZAÇÃO DO RESULTADO

1-Usando o editor LEd, criar um novo documento atribuindo a extensão .bib Sequência de ações:

a- Criar uma subpasta com o nome “Atividade5” dentro da pasta que foi criada na aula passada (embaixo de MeusDocumentos);

b-Abrir o editor LEd; c-Criar um novo documento;

d-Localizar a pasta recém criada (Atividade5) na opção localização;

e-Atribuir o nome: BibliogAula2.bib

(8)

8 2º LOCALIZAÇÃO FORMATO BIBTEX PARA INCLUSÃO NO

ARQUIVO “.bib”

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 15 2-Fazer a busca da referência no formato bibtex:

Exemplo: usa o google acadêmico para localizar e copiar a citação: https://scholar.google.com.br/

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 16 2-Faz a busca da referência no formato bibtex, copia e cola no arquivo recém criado com a extensão .bib. Exemplo: usa o google acadêmico para localizar e copiar a citação:

https://scholar.google.com.br/

(9)

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 17 2.1-Copia a referência do Google Acadêmico e cola no arquivo BibliogAula2.bib.

2º cont ELABORAÇÃO DO ARQUIVO “.bib”

Para chamar a referência cruzada

2.2- Salva e confirma a extensão .bib ao nome atribuído

3º CITAÇÃO DA REFERÊNCIA: Atividade3.tex

3.1) Digitar o

texto indicado na figura e compila F9.

(10)

10 VISUALIZAÇÃO DO RESULTADO

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 19 Gerou a mensagem de warning! Justificativa é que o arquivo da bibliografia não está

dentro da pasta, portanto o .bib não é localizado.

Abrir o visualizador para verificar o resultado da compilação!

4º COMPILAÇÃO DAS REFERÊNCIAS

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 20 4.1) Com o arquivo

principal, no caso o “.tex “ ativo na janela do Led, clicar no ícone com o livro azul ao lado das iniciais IDX...:

4.2) Repita este procedimento até a ocorrência de nenhuma mensagem na área de MSGs

(11)

1º sem 2016

RESULTADO FINAL DA Atividade3.tex

EXEMPLO DE ARQUIVO COM AS REFERÊNCIAS “.bib”

Reconhecimento do

arquivo que contém os nomes dos autores que serão usados nas citações:

(12)

12 MENDELEY & ZOTERO

1º sem 2016

https://www.mendeley.com/

free

MENDELEY

1º sem 2016

(13)

RELEMBRANDO AS FORMAS DE COMPILAÇÃO

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₂₅ São aceitas as extensões [5]: compilação PDFLateX .png, .pdf, .jpg, .mps.

Compilação LaTeX .ps e .eps.

** atenção ao tamanho da

figura, podem ocorrer erros!

Necessidade de tratar a

figura!!

Link que realiza online a conversão dos arquivos http://www.files-conversion.com/image-converter.php

COMPILAÇÃO LATEX (

figuras no formato EPS

)

A compilação LATEX somente aceita figuras que estejam no formato EPS

EPS - Encapsulated PostScript - PostScript é um formato vetorial aceito por um grande número

de impressoras laser. Ele é padrão em Editoração Eletrônica, porque é aceito em birôs de impressão de alta definição. O EPS pode ser aberto em softwares gráficos e de desenho, como PhotoShop, CorelDraw ou Illustrator [4].

(14)

14 SINTAXE BÁSICA PARA FIGURAS

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₂₇ As características da formatação das figura segue a sintaxe:

\begin e \end definem um ambiente destinado a figura no documento. Sinaliza a alteração da estrutura do leiaute do texto.

[!htb] - são as opções onde o LaTeX escolhe a melhor posição para inserir a figura na

página, aqui(here), topo (top) ou embaixo (bottom), respectivamente. O uso de apenas um deles, por exemplo[!h], a figura ficará exatamente onde foi inserida.

\centering - a figura fica centralizada; caso seja omitido este parâmetro, ficará alinhada à esquerda. \includegraphics - é onde se insere a figura.

\caption - é a legenda; opcional.

\label - é o rótulo, ou seja, um nome que identifica a figura para um referência cruzada, por exemplo; opcional.

Mais detalhes: http://latexbr.blogspot.com.br/2011/07/inserindo-figuras-no-latex.html

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₂₈ 5- Incluir a packagegraphicxno preâmbulo do documento, uma vez que a sua inexistência

inviabiliza esta ação: \usepackage{graphicx}

(15)

TRATAMENTO DE FIGURAS

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₂₉ 6- Digita o texto informado e compila F9

(16)

16

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₁

SINTAXE para INSERSÃO DE COMENTÁRIO (%)

7-Comentar as linhas que delimitam o ambiente da figura no formato .eps e recompilar F7.

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₂

COMANDOS PARA A VISUALIZAÇÃO A

PARTIR DA COMPILAÇÃO PDFLATEX

8- Após a compilação PDFLaTeX ter rodado, ative a visualização pelo DVI Viewer...

NÃO GEROU O

ARQUIVO !

(17)

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₃

COMANDOS PARA A VISUALIZAÇÃO A

PARTIR DA COMPILAÇÃO PDFLATEX

11- Para a visualização do documento a partir da compilação PDFLaTeX é necessária a conversão DVI para PDF através da seguinte sequência de ações:1

SUGESTÃO DE ORGANIZAÇÃO: IMAGENS EM UMA PASTA SÓ PARA ELAS

8.1-Por uma questão de organização é possível agrupar todas as imagens em uma pasta contendo somente figuras, por exemplo a pasta “Imag”:

(18)

18 FIGURAS EM UMA SÓ PASTA COM CAMINHO PARA A LOCALIZAÇÃO

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₅

8.2- Deve-se então incluir no preâmbulo o caminho:\graphicspath {{Imag/}}

INSERÇÃO DE 2 FIGURAS – pacote

\subfigure

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₆ 9- Para sobrepor duas imagens em um único espaço, faz-se o uso do pacote \subfigure.

(19)

USO DO RECURSO

\subfigure

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₇ 9.1- Inclusão da package \usepackage{subfigure} no preâmbulo do documento.

SINTAXE

\subfigure

(20)

20 USO DE TABELAS

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₃₉ 1-Esta tarefa é facilitada por programas online que auxiliam na elaboração de tabelas.

Sugestão: http://www.tablesgenerator.com/latex_tables

2016 2017

FASE NOV DEZ JAN FEV MAR

1-Pesquisa x x

2-Introdução x

3-Desenvolvimento x

4-Conclusão x

5-Defesa x

1.1-Tendo a tabela no formato desejado ...

1.2-Digitar no excel a tabela e segue o link acima...

GERANDO UMA TABELA “ON LINE”

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₄₀ 1.2- Após carregar o link, na opção “FILE”, seleciona a opção “Paste table data”.

1.3- Também é possível construir a tabela diretamente no programa gerador.

(21)

ETAPAS PARA A ELABORAÇÃO DA TABELA

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₄₁ 1.6-Seleciona o conjunto de linhas que foi gerado

(CRTL+C)

1.4- Procede os acertos na formatação da tabela.

1.5- Faz a conversão usando o comando “GENERATE”. O resultado no formato .tex é gerado.

INCLUINDO A TABELA NO DOCUMENTO

2- No documento principal cola as linhas geradas no local onde deve ter a tabela.

2.1- Este parâmetro veio  usar as opções:

[!htb] - são as opções onde o LaTeX escolhe a melhor posição para inserir a tabela na página, aqui (here), topo (top) ou embaixo (bottom), respectivamente. Colocando apenas um deles, por exemplo[!h], a tabela ficará exatamente onde foi inserida.

(22)

22 RESULTADO FINAL

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos ₄₃ 3- Após a compilação o resultado é indicado abaixo:

REFERENCIAIS

1º sem 2016

Prof.ª ElisabeteNM Aula 02 - Recursos 44 1. http://posgraduando.com/blog/introducao-ao-latex-os-primeiros-passos. Em 20/09/2015. 2. http://www.ic.unicamp.br/~celio/inf533/docs/markup.html. Em 20/09/2015 3. http://www.sbs.udesc.br/arquivos/id_submenu/499/tutorial_latex.pdf. Em 26/09/2015. 4. http://oglobo.globo.com/blogs/tecnologia/posts/2011/05/09/jpg-eps-png-bmp-raw-mas-que-significa-esta-sopa-de-letrinhas-367258.asp. Em 26/09/2015 5. http://latexbr.blogspot.com.br/2013/03/editores-latex-on-line.html. Em 23/03/2016 6. http://www.utfpr.edu.br/curitiba/biblioteca-e-producao-academica/normas-para-elaboracao-de-trabalhos-academicos/copy_of_normas_trabalhos_utfpr.pdf. Em 07/04/2016

7. Cirilo, Diego. Um curso de LaTeX em forma de apresentação. Fev 2013. Disponível em:
