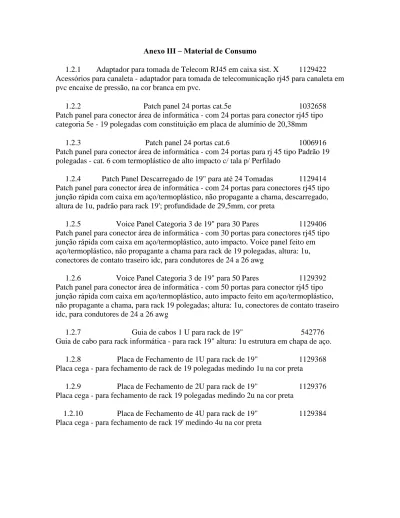

Anexo III – Material de Consumo

1.2.1 Adaptador para tomada de Telecom RJ45 em caixa sist. X 1129422 Acessórios para canaleta - adaptador para tomada de telecomunicação rj45 para canaleta em pvc encaixe de pressão, na cor branca em pvc.

1.2.2 Patch panel 24 portas cat.5e 1032658

Patch panel para conector área de informática - com 24 portas para conector rj45 tipo categoria 5e - 19 polegadas com constituição em placa de alumínio de 20,38mm

1.2.3 Patch panel 24 portas cat.6 1006916

Patch panel para conector área de informática - com 24 portas para rj 45 tipo Padrão 19 polegadas - cat. 6 com termoplástico de alto impacto c/ tala p/ Perfilado

1.2.4 Patch Panel Descarregado de 19" para até 24 Tomadas 1129414 Patch panel para conector área de informática - com 24 portas para conectores rj45 tipo junção rápida com caixa em aço/termoplástico, não propagante a chama, descarregado, altura de 1u, padrão para rack 19'; profundidade de 29,5mm, cor preta

1.2.5 Voice Panel Categoria 3 de 19" para 30 Pares 1129406

Patch panel para conector área de informática - com 30 portas para conectores rj45 tipo junção rápida com caixa em aço/termoplástico, auto impacto. Voice panel feito em aço/termoplástico, não propagante a chama para rack de 19 polegadas, altura: 1u, conectores de contato traseiro idc, para condutores de 24 a 26 awg

1.2.6 Voice Panel Categoria 3 de 19" para 50 Pares 1129392

Patch panel para conector área de informática - com 50 portas para conector rj45 tipo junção rápida com caixa em aço/termoplástico, auto impacto feito em aço/termoplástico, não propagante a chama, para rack 19 polegadas; altura: 1u, conectores de contato traseiro idc, para condutores de 24 a 26 awg

1.2.7 Guia de cabos 1 U para rack de 19" 542776

Guia de cabo para rack informática - para rack 19" altura: 1u estrutura em chapa de aço.

1.2.8 Placa de Fechamento de 1U para rack de 19" 1129368

Placa cega - para fechamento de rack de 19 polegadas medindo 1u na cor preta

Placa cega - para fechamento de rack 19 polegadas medindo 2u na cor preta

Placa cega - para fechamento de rack 19' medindo 4u na cor preta

(2)

1.2.11 Bloco de conexão 110 IDC 100 pares com conectores 110

IDC Cat. 5e com 4 ou 5 pares 691739

Bloco de conexão 110 idc 100 pares para rack padrão 19"

1.2.12 Patch cord em cabo UTP flexível 2,5m cat.5e, 110

IDC/RJ45 de 1 par 1129325

Cabo lan patch-cord - tipo utp com 1 par com diâmetro externo nominal de 3,6mm corda em fios de cobre eletrolítico, flexível, nu 7 filamentos na cor cinza categoria 5e

1.2.13 Patch cord em cabo UTP flexível 2,5m cat.5e, 110

IDC/RJ45 de 2 pares 1129562

Cabo lan patch-cord - tipo utp com 2 pares com diâmetro externo nominal de4, 6 mm corda em fios de cobre eletrolítico, flexível, nu, 7 filamentos na cor cinza categoria 5e norma aplicável: eia/tia 568-b, patch cord telefônico para ligação do bloco idc ao patch panel, tamanho de 2,5m.

1.2.14 Patch Cord Telefônico RJ11 2,5 m 173029

Cordão para aparelho telefônico - tipo liso, cilíndrico na cor preta com 2 condutores com 2 conectores tipo rj11

1.2.15 Patch cord em cabo UTP flexível 1,5m cat.5e 1129317

Cabo lan patch-cord - tipo utp com 4 pares com diâmetro externo nominal de 5,2mm corda em fios de cobre eletrolítico, flexível, nu, 7 filamentos na cor azul categoria 5e norma aplicável: eia/tia 568-b, com 7 filamentos de diâmetro nominal de 0,20mm, crimpado

1.2.16 Patch cord em cabo UTP flexível 1,5m cat.6 1129295

Cabo lan patch-cord - tipo utp com 4 pares com diâmetro externo nominal de 6mm corda em fios de cobre eletrolítico, flexível, nu, 7 filamentos na cor vermelho categoria 6.Norma aplicável: eia/tia 568-b, diâmetro nominal por filamento 0,20 mm, com 1,5mt, crimpado

1.2.17 Adapter cable em cabo UTP flexível 2,5m cat.5e 1129252

Cabo lan patch-cord - tipo utp com 4 pares com diâmetro externo nominal de 5,3mm corda em fios de cobre eletrolítico, flexível, nu na cor azul categoria 5e norma aplicável: eia/tia 568-b

1.2.18 Adapter cable em cabo UTP flexível 2,5m cat.6 1129287

Cabo lan patch-cord - tipo utp com 4 pares com diâmetro externo nominal de 6mm corda em fios de cobre eletrolítico, flexível, nu na cor vermelho categoria 6 norma aplicável: eia/tia 568-b

1.2.19 Kit de ventilação forçada c/ 2 ventiladores 1129236

Cooler para rack padrão 19u com sistema de rolamentos tipo ball bearing gerando fluxo de ar de no mínimo 30 cm tensão de alimentação de 110/220v com conector de 3 pinos (2p+t) nível de ruído Maximo emitido de 30db com mtbf (tempo médio entre avarias) de 60000 horas equipamento utilizado para exaustão de ar quente, permitindo o perfeito

(3)

chave liga/desliga, porta fusível, chave comutada de 110/220, com cabo 3x1,0mm com 2,5m de comprimento,

1.2.20 Bandeja fixa para rack 19"x 500mm profundidade 1129201

Bandeja para rack - tamanho 1u para rack fechado estrutura em chapa de aço sae 1010/1020 com pintura epoxi-po texturizado na cor preta com profundidade de 500mm fixação de 4 pontos

1.2.21 Calha com 6 tomadas elétricas com padrão de fixação em

rack 1129210

Calha de tomada para rack informática - com 6 tomadas 2p+t, 15a, 250v com 3 x 1,5mm x 2,5m com plugue injetado caixa e tampa em chapa de acho com espessura 0,9mm. Com 6 tomadas, padrão para rack 19 polegadas; cabo 3 fios de 1,5 mm por 2,5 metros, tomadas 2p+t, 250v, 15ª

1.2.22 Parafuso Philips com porca gaiola 988359

Kit fixação - composto de porca gaiola, parafuso panela philips e arruela em aço temperado bicromatizada, niquelado e dacromet medindo m5(porca),m5x16mm(parafuso),

16mm(arruela)

1.2.23 DIO de rack 19", módulo básico completo para até 24 FO

com bandejas 1129481

Distribuidor interno óptico - padrão para rack 19 polegadas com capacidade para ate 24 fibras estrutura em chapa de aço pintura em epóxi, na cor preta constituído por modulo básico bandeja medindo 44,45mm x 484mm x 335mm distribuidor óptico interno para ate 24 fibras, utilizado em rack padrão 19 polegadas, bandeja para acomodar e proteger as emendas de transição entre o cabo óptico e as extensões ópticas

1.2.24 Kit Pigtails SC Multimodo 2,5m (par) 1133411

Terminador óptico - estrutura em chapa de aço sae 1020, tipo multimodo capa de pvc, elemento de tração com capacidade para acomodar ate 2 fibras ópticas com 2 portas kit pigtails sc multimodo de 2,5m (par)

1.2.25 Kit Pigtails SC Monomodo 2,5m (par) 1133420

Terminador óptico - estrutura em chapa de aço sae 1020, tipo monomodo capa em pvc, elemento de tração com capacidade para acomodar ate 2 fibras ópticas com 2 portas kit pigtails sc monomodo de 2,5m (par)

1.2.26 Terminador Óptico para até 6 FO 1128930

Terminador óptico - estrutura em chapa de aço pintado em epóxi com capacidade para acomodar ate 6 fibras com 2 acessos caixa de proteção para conexão óptica

(4)

1.2.27 Extensão óptica dúplex Multímodo de 2,5m SC 1155547 Cabo de fibra óptica - para rede interna, ligação de fibras ópticas modelo hd144 - b48 - hdmod com 6 fibras revestimento interno em acrilato externo em pvc autoextinguivel a chamas e elemento de tração em pvc raio mínimo de curvatura: 50 mm conforme norma ABNT nbr 14433extensao óptica duplex multímodo de 2,5m sc, padrão zip-cord para junção de fibra de diâmetro 2 mm, par de fibras multi ou monomodo 50/125um, 62,5/125um, 9/125um tipo tight

1.2.28 Cordões óptico dúplex Multímodo de 2,5m SC/SC 1129430

Cordão óptico - modelo fibra óptica multimodo revestimento secundário em pvc sc/sc conforme norma nbr 14433 tamanho 2,5m, duplex

1.2.29 Cordões óptico dúplex Multimodo de 2,5m SC/LC 1129449

Cordão óptico - modelo fibra óptica multimodo revestimento secundário em pvc sc/lc conforme norma nbr 14433 tamanho 2,5m, duplex

1.2.30 Extensão óptica dúplex Monomodo de 2,5m SC 1129007

Conversor de mídia para rede de fibra óptica - para extensão óptica duplex monomodo sc com a função de terminação de cabo óptico monomodo em dio terminação do cabo de fibra

óptica monomodo em dio, sendo conectado sendo conectado através de um processo de

fusão em uma das suas extremidades em cabo óptico

1.2.31 Cordões óptico dúplex Monomodo de 2,5m SC/SC 1129457

Cordão óptico - modelo fibra óptica monomodo revestimento secundário em pvc sc/sc conforme norma nbr 14433 tamanho 2,5m, duplex

1.2.32 Cordões óptico dúplex Monomodo de 2,5m SC/LC 1129465

Cordão óptico - modelo fibra óptica monomodo revestimento secundário em pvc sc/lc conforme norma nbr 14433tamanho 2,5m, duplex

1.2.33 Caixa de emenda para uso externo e fusão de fibra óptica

aérea para até 36 Fibras 1133586

Caixa emenda cabo óptico - matéria prima: plástico com proteção contra raios ultravioleta função: acomodar e proteger emendas diretas ou derivadas

1.2.34 Fiber loop ou Raquete, organizador de cabo óptico para

reserva técnica 1133691

Organizador de cabos de fibra óptica - confeccionado em alumínio composto por: 02 suportes sustentação, prensa em liga alumínio parafusos,porcas e arruelas em aço inox 10 fitas amarração, 10 cabeças plásticas c/inserto

1.2.35 Caixa de emenda telefônica de uso externo para até 100

Pares (não selada) 1133586

Caixa emenda cabo óptico - matéria prima: plástico com proteção contra raios ultra-violeta função: acomodar e proteger emendas diretas ou derivadas

(5)

1.2.36 Caixa estanque plexo 135mm 1133705 Caixa de passagem e ou medição - 105 x 105 x 55 mm em pvc de embutir utilizando embutes para conexão de outros dutos elétricos

1.2.37 Caixa de alumínio antiderrapante 15 x 15 x 10 cm 1133713

Caixa de passagem e ou medição - 150 x 150 x 100 cm em alumínio de embutir

1.2.38 Caixa de alumínio antiderrapante 20 x 20 x 10 cm 1133721

Caixa de passagem e ou medição - medindo 30x25x26cm em chapa de ferro caixa de medição

1.2.39 Caixa de equalização para aterramento com barramento e

conectores 1133764

Caixa de equalização de potenciais - confeccionada em chapa de aço barramento com 5mm de espessura com 10 terminais de 16mm2 + 1 de 50mm2 de embutir

1.2.40 Transceiver Óptico Gigabit (SFP- Small-form Pluggable)

para fibra Óptica Multimodo 955159

Conversor de mídia para rede de fibra óptica - para switch com a função de converter sinal que chega pelo cordão para o cabo mini-gibic 1000base-sx port (IEEE 802.3z) full duplex conector duplex lc 802.3x suporte a controle de fluxo tipo fibra 50um ou 62.5um multi-modo e ate 550m 3.3v hot pluggable class 1 en608251 indicador sinal TTL temperatura operação 0-40oc.

para fibra Óptica Monomodo e distâncias de até 10KM 1128957

Interface - para comunicação de fibra monomodo para switch com capa com Capacidade de 1gbps a 10km para processar uplink de fibra óptica

para fibra Óptica Monomodo e distâncias de até 70KM 1128965

Interface - para comunicação de fibra monomodo para switch com capacidade de 1bgps a 70km para processar uplink de fibra óptica

1.2.43 Conversor TX (RJ-45) [100 m] para

100BASE-FX 1300nm multímodo (SC ou ST) [2 km]. 889660

Conversor de mídia para rede de fibra óptica - para cabo utp (mod. rj 45 – par trancado) 10/100 mbps com a função de transformar sinal que chega pelo cordão p/ o cabo conversor mídia fibra óptica 100 base fs smf (sc), multi-modo, duplex, ate 2 km, para utp/stp 10/100 base-fx

1.2.44 Conversor TX (RJ-45) [100 m] para

100BASE-FX 1300nm single mode (SC ou ST) [30 km]. 1128990

Conversor de mídia para rede de fibra óptica - para conversão de mídia monomodo 100basetx com a função de converter sinal que chega pelo cordão óptico
