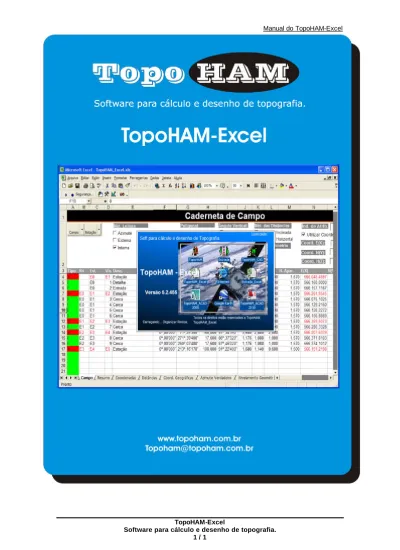

Manual do TopoHAM-Excel
O Manual do TopoHAM ensinará tudo que você precisa para o futuro dos seus negócios e desenvolvimento da sua empresa.
-Caderneta de Campo. -Ajustamento MMQ. -Coordenadas Geográficas.
-Importação de coletor de Estação Total e GPS. -Resumo com Gráficos de Desvios.
?
-Visualização gráfica com Malha 3D,Perfil e Fatiamento. ?
-Exportação de dados para o AutoCAD. -Nivelamento Geométrico.
Requisitos do sistema
- 486DX/166MHz PC ou mais alto. - Windows 95/98/NT4/000/ME/XP.
Ajuda do TopoHAM - Excel
TopoHAM - Software para cálculo e desenho de topográfia.
Direitos autorais
O Software é propriedade privada de Heitor Antonio Marques, e tem direitos autorais protegido por e lei de software,TopoHAM , e todos sua documentação, está incluinda neste sistema de ajuda on-line, e é
protegido por leis de direitos autorais e propriedade particular internacional e tratados de Direitos. Você pode não copiar qualquer porção do software ou documentação em qualquer forma, exclua usar este software conforme as condições do acordo ou fazer uma cópia para propósitos de auxilio. Você pode não alterar o software de qualquer forma. Se devem ser feitas cópias da documentação, você deveria os fazer dentro impresso somente.
Suporte
Você pode consultar-nos através do site: www.topoham.com.br, 24 horas por dia para achar a mais recente versão do produto e atualizar, e respostas para perguntas comuns. Para apoio técnico envie-nos,um E-mail e contate diretamente: topoham@topoham.com.br.
Sistema
Requisitos do sistema: 486DX/166MHz PC ou mais alto Windows 95/98/NT4/2000/ME/XP
Instalação
Instalar o TopoHAM Insira o CD no drive e se não for iniciado automáticamente, abra o Explorer, selecione o cd (D: ou E:) e clique no arquivo Setup.exe.
Desinstalar TopoHAM
Clique no botão [Iniciar], selecione a opção Programas, TopoHAM , Desinstalar.
Ou Selecione configurações, Painel de Controle, Adicionar ou Remover Programas.
Instalação do TopoHAM
Clique no Botão Iniciar do Windows e selecione a opção executar. O Windows exibirá um janela onde o usuária devera informar a unidade (D: para CD ou A: para Disquete) posteriormente Clique no botão Procurar e selecione o Arquivo Setup.exe. Clique no botão Ok que o setup inicializa a instalação. Após a instalação execute o TopoHAM.exe que o soft exibira um caixa de senha Licência de Uso.
Inciando o Excel
Inicie o Excel, antes de começar a usar o TopoHAM-Excel, clique no menu Ferramentas e selecione a opção Macros - Segurança, será exibida a janela de Segurança, selecione a opção Médio conforme apareçe na imagem logo abaixo, encerre o Excel.
Iniciando o TopoHAM-Excel
Inicie o TopoHAM-Excel, será exibida a janela alertando que a aplicação contém macros, selecione a opção Ativar Macros e a aplicação estará pronta para ser utilizada.
Licencia de Uso
LICÊNCIA DE USO DESCRIÇÃO Senha Título Nome CREA. Endereço Cidade Nº Licência Empresa Nº Execuções A Senha inicial aparece no Rótulo. Informe o Título. Informe o Nome. Informe o CREA Informe o Endereço Informe o Cidade. Exibe o Número da Licencia Informe o Nome da Empresa Exibe o Número da Excecução COMANDOSAvançar: Verifica se senha esta correta e inicia o TopoHAM Fechar: Encerra a execução.
Definição
A planilha Definição serve para cadastrar os dados do cliente, estas informações serão utilizadas nos demais relatórios.
Descrição
Código: Informe o código. Proprietário: Informe o nome do proprietário.
Local: Informe o nome o local. Imóvel: Informe o nome do imóvel Denominação: Informe o nome da denominação da propriedade Município: Informe o nome do município.
Comarca: Informe o nome da comarca.
Ínicio: Informe a data de ínicio. Término: Informe a daa de término.
Observações: Informe a observação que se julgar necessária.
Campo
A planilha Campo é utilizada para cadastro dos dados do levantamento, podendo ser digital ou importada de coletores de Estaçao Total.
TABELA
Tipo: Informe o tipo de visada: I-Irradiação; V-Vante; R-Ré. Ré: Informe a estação a Ré.
Est.: Informe o Ponto Estacionado. Vis.: Informe o Ponto Visado.
Descrição: Informe a Descrição do Ponto (Caso omitá será preenchido automaticamente).
Res. Âng.: Informe o Âng. Horiz. A Ré. (Caso omitá será preenchido 0.0000).
Âng. Horiz.: Informe o Ângulo Horizontal a Vante. Dist. Dir.: Informe o Distância Direta (Será Horizontal ou Inclinada de acordo com o optado na Definição ou Calculada a partir do retículos).
Âng. Vert.: Informe o Ângulo Vertical (Caso omitá será preenchido com 90.0000).
RS: Informe o Retículo Superior (Caso omitá será preenchido automaticamente).
RM: Informe o Retículo Médio (Caso omitá será preenchido automaticamente).
RI: Informe o Retículo Inferior (Caso omitá será preenchido automaticamente).
H. Apar.: Informe a Altura do Instrumento. E(X): Exibe as coord. X.
N(Y): Exibe as coord. Y. H(Z): Exibe as coord. Z.
Descrição
Método de leitura
Interna ou Externa: É o ângulo a direita podendo ser no sentido Horário ou Anti-Horário.
Azimute: É o ângulo que parte do norte magnético ou verdadeiro.
Poligonal:
Aberta: Para poligonal aberta.
Fechada: Para poligonal fechada .
Ângulo Vertical
Selecione a opção: Zenital Nadiral Horizontal Índ. de Atribuição: Informe o índice de atribuição, Utilizar Coordenas da Planilha: Habilita/Desabilita, a utilização das coordenadas da planilha (são as mesma que se encontra logo abaixo na planilha campo. Coord. E(X): Informe a Coordenda X.Coord. N(Y): Informe a Coordenda Y.
Coord. H(Z): Informe a Coordenda Z.
Método das Distâncias
Selecione o Método: Distância Horizontal: Para distância coletadas diretamente na horizontal dependendo do aparelho. Distância Inclinada: Para distância inclinadas coletadas diretamente do aparelho no campo.
Altimetria
Selecione a Opção: Sim : Para Calcular Altimetria
Não : Para não Calcular Atimetria.
Menus
Menu Campo
Calcular: Calcula os dados da planilha.
Descrições: Troca as descrições da planilha.
Média das Visadas: Suprime as visadas repetidas através da média (Vante e Ré).
Desenho Poligonal: Exibe o Desenho da poligonal. Importar Caderneta: Importa dados do TopoHAM.
Exportar Poligonal: Exporta dados da poligonal para o TopoHAM. Licencia de Uso: Cadastro e registros do software.
Nova Planilha: Cria um nova planilha de campo, podendo utilizar-se como multiplas poligonais.
Menu Estação
Formata os dados das demais Estações descritas ao lado.
Descrições
Exibe um quadro para Cadastro das Descrições de Campos.
Descrições
Código Num.: Informe o código numérico. Código Asc: Informe o código Asc. Descrições: Informe a descrição a ser substituída no código numérico ou Asc. Estilo: Informe o Estilo de Ponto.
Comandos
Substituir: Substitui os códigos pelas descrições.
Relatório: Emite o reltório das descrições. Fechar: Fecha e retorna ao módulo anterior.
- Desenho da Poligonal-de-base
- Coordenada Totais
- Coordenadas Geográficas
Exibe um Quadro com o desenho da Poligonal de Base, Coordenada Totais e Coordenadas Geográficas [Visualização Gráfica] com os pontos de Estação e Irradiação com os recursos de zoom.
Desenho
COMANDO
Maximizar: Restaura e maximiza o gráfico.
Zoom Janela: Exibe o gráfico em janela selecionada. Ampliar: Ampliar o gráfico. Reduzir: Reduz o gráfico. Deslocar/Mover: Desloca ou Move o gráfico.
Imprimir: Imprime um croqui da Poligonal.
Perfil Longitudinal
Fatiamento
Configurar o Desenho
Exibir:
Nome: Habilita ou desabilita o nome do Ponto. Descrição: Habilita ou desabilita a descrição do Ponto.
Coord. X, Y e Z: Habilita ou desabilita as Coordenadas do Ponto.
Fonte: Selecione a Fonte.
Estilo de Pontos: Selecione o Estilo de Pontos. Ok: Confirma a ação.
Camada:
Camada: Selecione a Camada a ser modificada. Cor: Selecione a Cor da Camada.
Expessura: Selecione a Expessura da Camada. Ok: Confirma a ação.
Cancelar: Cancela a ação.
Resumo
A planilha Resumo exibe um quadro com os resultados obtidos após o cálculo da poligonal-base, com um Gráfico e Resumo.
Resumo
A coluna Poligonal de base, descreve os elementos, e de Resultados descreve o mesmo.
Gráfico
Exibe um gráfico de Desvios de cada ponto Ajustado MMQ ou Compensado Proporcional (Distância ou Coordenadas).
Coordenadas Totais
A planilha de Coordenadas Totais aceita dados digital ou importada com visualização gráfica, edição e formatação exportando e importando dados para o AutoCAD.
Coordenadas
Descrição
Visada: Informe a Visada.
Coordenada[X]: Informe a coord. X. Coordenada[Y]: Informe a coord. Y. Coordenada[Z]: Informe a coord. Z Descrição: Informe a Descrição.
Gráfico de Desvios
Menus
Menu Coordenadas
Descrições: Exibe um quadro de descrições. Ajustar MMQ: Ajustas os dados através MMQ.
Desenho: Exibe a Visualização Gráfica, das coordenadas. Importar: Importa dados do TopoHAM.
Exportar: Exporta os dados para o TopoHAM. Nova Planilha:
Importar Texto
Comandos
De: Selecione o Arquivo a ser importados |||.
Para: É o Nome do arquivo que irá receber os dados importados.
Configuração
Extensão: Informe a extensão do Arquivo (exp; txt dat entre outros). Separador: Informe o Separador de Colunas (";" - " " - " " - entre outros). Número: Informe o separador de número (ponto ou virgula).
Seguência
Visada: Informe a seguência em que a Visada esta colocada.
Coord.X: Informe a seguência em que a Coordenada X esta colocada. Coord.Y: Informe a seguência em que a Coordenada Y esta colocada. Coord.Z: Informe a seguência em que a Coordenada Z esta colocada. Descrição: Informe a seguência em que a Descrição esta colocada. Ok: Confirma a importação.
Distâncias Horizontais
A planilha distância carrega os dados a vante e à Ré da planilha de campo previamente selicionada, calculando a média e o desvio padrão.
Descrição
Estadia Vante e
Ré
Est.: Exibe o ponto estacionado. Vis.: Exibe o ponto visado.
RS: Exibe o reticúlos superior.
RM: Exibe o reticúlos medio.
RI: Exibe o reticúlos inferior.
Âng. Vertical : O ângulo vertical. Dist. Incl..: Exibe a distância inclinada. Dif.Nível: Exibe a diferença de Nível. Alt. Apar.: Exibe a altura do aparelho
Menus
Menu Distâncias
Carregar: Exibe a janela Campo, com as planilhas de campo exisênte no arquivo.
Campo
OK: Exibe a planilha previamente selecionada na lista. Cancelar: Cancela e retorna.
Coordenadas Geográficas
A Planilha de Coordenadas Geográficas serve para cadastro e cálculo do Azimute Verdadeiro, Convergências Meridiana, Transformações de Coordenadas em UTM, LTM, RTM, Geográficas e Plano Local. Informando as Coordenadas obtida através de GPS ou Cartas do IBGE, Meridiano Central entre outros.
Descrição
Selecione o botão para obter as conversões descritas abaixo: Geográficas Coordenadas UTM Coordenadas RTM Coordenadas LTM Planas Local Coordenadas UTM Coordenadas Geográficas Coordenadas RTM Coordenadas LTM Planas Local Levantamento Coordenadas Gegráficas Coordenadas UTM Coordenadas RTM Coordenadas LTM
Ao selecionar os botões Coordenadas UTM e Levantamento, a planilha habilita dois botões para a inserção de Levantamento(Campo) e Coordenadas.
Menus
Coordenadas Geográficas
Calcular: Calcula os dados da planilha.
Desenho: Exibe o gráfico das coordenadas.
Importar: Importa dados do TopoHAM. Exportar: Exporta dados para o
TopoHAM.
Azimute Verdadeiro
A planilha de Azimute Verdadeiro serve para cadastro e calculo do Azimute Verdadeiro a partir do Sol, informando a visada do Astro e Mira com a latitude obtida através de GPS ou cartas e declinação obtida através dos dados do anuário astronómicos .
Descrição
AZIMUTE VERDADEIRO Servico: Informe o Serviço. Local: Informe o Local.
Dist. Terra: Informe Distância da Terra. Data: Informe a Data.
Alinh_to: Informe o alinh_to. Aparelho: Informe o aparelho.
Distância Zenital Lida: Informe o Ângulo Vertical na posição direta e inversa. Leitura do Astro: Informe o Ângulo Horiz. do Astro na posição direta e inversa. Leitura da Mira: Informe o Ângulo Horiz. da Mira na posição direta e inversa. Hora Legal: Informe a Hora Legal na posição da leitura direta e inversa.
Temp. Pressão[mm Hg]: Informe a Temperatura Pressão Atmosférica e o Fuso Horário. Definição do Azimute: Informe a Latitude (negativa para o sul) Declinação do Sol e Variação Horária.
Menus
Importar: Importa dados do TopoHAM. Exportar: Exporta dados para o TopoHAM. Nova Planilha: Cria um nova planilha.
Nivelamento Geométrico
A planilha de Nivelamento Geométrico auxilía nos levamentos de campo realizada com nível de precisão, exibindo o gráfico com a opção de escala.
Descrição
Estacas: Informe a estaca. Fração: Informe a fração. Visada a ré: Informe a visada á ré.
Alt. Inst.: Informe a altura do instrumento.
Visada: Informe a visada. Mudança: Informe o ponto de mudança.
Cotas: Exibe a cota de cada estaca ou auxiliar.
Distância Acumulada: Exibe a distância acumulada das estaca e fração, exceto para pontos auxiliares que não aasumam valores numéricos.
Menus
Nivelamento Geométrico
Calcular: Calcula os dados da planilha.
Desenho Perfil: Exibe o gráfico do Perfil Longitudinal. Importar: Importa dados do TopoHAM.
Exportar: Exporta dados para o TopoHAM. Nova Planilha: Cria um nova planilha.
Reconstiuir Memorial Descritivo
Reconstitui Memorial Descritivo através de Rumos ou Azimute e Distâncias, calculando área e erro angular e linear de fechamento.
Reconstituir Memorial - Atribuição
Nome Gleba: Informe o Nome da Gleba. Visada : Informe a Visada de atribuição.
Coordenada E(X) : Informe a coordenada de atribuição. Coordenada N(Y) : Informe a coordenada de atribuição. Rumo: Cadastro do Memorial através de rumos.
Azimute: Cadastro do Memorial através de azimutes.
Planilha de dados : Preencha a planilha conforme exemplo da figura mostrada acima. Menu Rec. Memorial Calcular: Calcula os dados da planilha e exibe as coordenadas X e Y. Ajuda: Exibe a ajuda.
